König Electronic HAV-CR74 User manual

HAV-CR74
2
CLOCK RADIO
13
RADIOWECKER
24
RADIO-RÉVEIL
35
KLOKRADIO
46
RADIOSVEGLIA
57
RADIO RELOJ
68
RÁDIÓS ÓRA
79
KELLORADIO
90
KLOCKRADIO
101
RÁDIO S BUDÍKEM
112
RADIO CU CEAS

2
ENGLISH
1. MODE SET BUTTON
2. ALARM SET BUTTON
3. ALARM 1 BUZZER / RADIO SELECT BUTTON
4. ALARM 2 BUZZER / RADIO SELECT BUTTON
5. C / F BUTTON
6. INFRARED SENSOR
7. SET BUTTON
8. SET BUTTON
9. ON/OFF (ALARM OFF) BUTTON
10. SNOOZE / SLEEP BUTTON
11. LED DISPLAY
12. DIAL SCALE AND POINTER
13. AUDIO IN JACK
14. VOLUME CONTROL
15. WAVE BAND
16. TUNING CONTROL
17. RESET BUTTON
18. TEMPERATURE SENSOR (IN DOOR)
19. AC POWER CORD
20. FM ANTENNA WIRE
21. RATING LABEL
22. BATTERY COMPARTMENT
23. WALL-MOUNT HOLDER

3
POWER CONNECTION
Plug the AC power cord to a household outlet AC source. This unit is equipped with a battery
back up system, it requires a 9 Volt battery (Not included). Insert the battery in the battery
compartment, making certain that the positive and negative (+ and -) battery terminals are
attached to the corresponding terminals on the plate in the battery compartment. If an AC
power failure occurs, the clock automatically switches to the battery power supply, the clock
and timer memory still continue to run. When the AC power resumes, the clock switches back
to AC again.
GETTING STARTED
Press the reset button (17) located on the back of unit after AC plug in.
- The unit will display full segment for 2 seconds, then it will enter normal mode.
- Display will lighten up.
1. TIME AND CALENDAR SETTING
A. Press Mode Set button (1) in normal mode and keep it pressed for longer than 2 seconds to
enter Time Set mode, after enter the setting mode, press Mode Set button (1) to change the
mode cycle as follows :
Normal →Year →Month →Day →12/24H →RTC Hour →RTC Min →Normal
Action (during data adjustment) :
- Press button (7) to adjust data forward
- Press button (8) to adjust data backward
- Keep button 7 and 8 pushed in for 2 seconds to enable auto forward
a. Year Set Mode
Initial Value : 2006
Year Range : 2000 to 2099
Display Show Year Set Mode
b. Month Set Mode
Display Show Month Set Mode

4
c. Day Set Mode
Display Show Day Set Mode
Remark : Weekday will recalculate when year, month or day is adjusted
d. 12/24H Set Mode

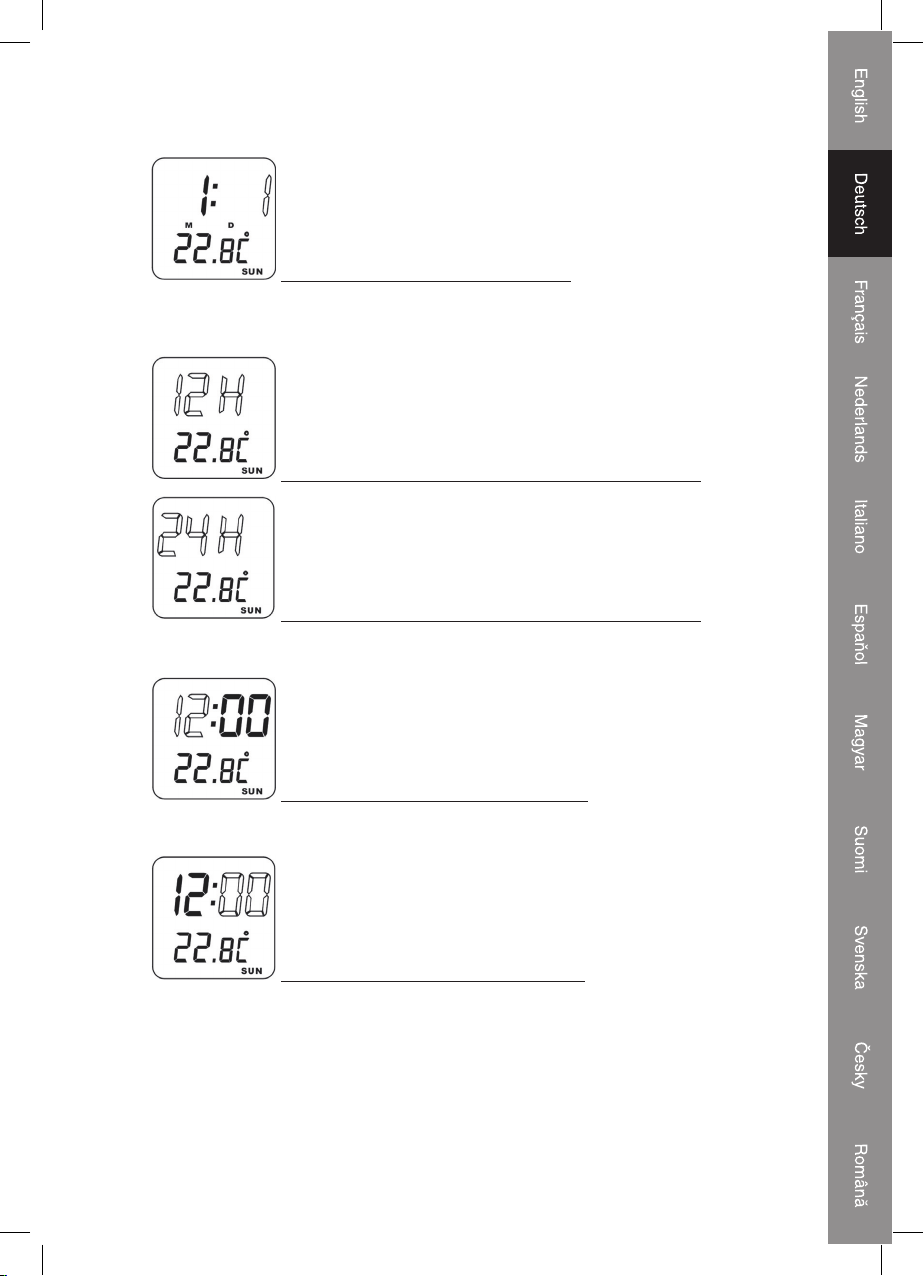

Display Show 12/24H Set Mode (Select 12H)
Display Show 12/24H Set Mode (Select 24H)
e. RTC Hour Set Mode
Display Show Hour Set Mode
f. RTC Min Set Mode
Display Show Min Set Mode
Remark : Second will reset for every minute adjustment

5
B. Setting Alarm 1 and Alarm 2 - Press Alarm set button (2) during normal mode and keep it
pressed for 2 seconds to enter alarm mode, after enter the setting mode, press Alarm set
button (2) to change the mode cycle as follows :
Normal →AL1 Hour →AL1 Min →AL1 Weekend Alarm →AL2 Hour →AL2 Min →AL2
Weekend Alarm →Normal
Action (during data adjustment) :
- Press button (7) to adjust data forward
- Press button (8) to adjust data backward
- Keep button 7 and 8 pushed in for 2 seconds to enable auto forward
Display Show Setting Alarm 1 Hour
Display Show Setting Alarm 1 Min
Display Show Setting Alarm 1 Weekend Alarm – Mon to Fri
Display Show Setting Alarm 1 Weekend Alarm – Mon to Sun
Display Show Setting Alarm 1 Weekend Alarm – Mon to Sat

6

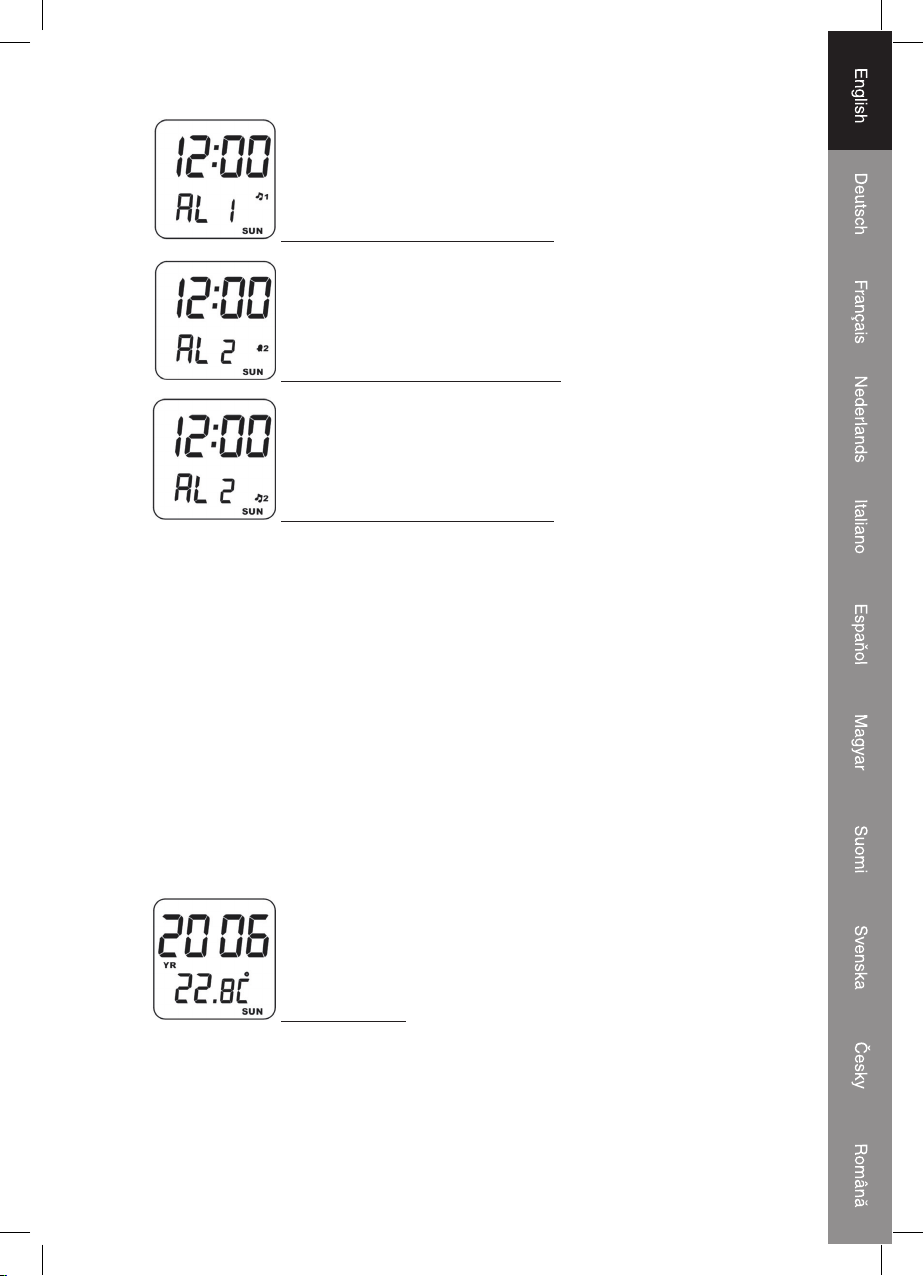

Display Show Setting Alarm 2 Hour
Display Show Setting Alarm 2 Min
Display Show Setting Alarm 2 Weekend Alarm – Mon to Fri
Display Show Setting Alarm 2 Weekend Alarm – Mon to Sun
Display Show Setting Alarm 2 Weekend Alarm – Mon to Sat
2. SETTING ALARM OUTPUT AND ALARM ON/OFF
A. Change the alarm Output
Press AL1 (3) / AL2 (4) button to Music position to select wake up by Radio, set to Buzzer
position to select wake up by Buzzer, set to Alarm Off position to disable all alarm.
Display Show Alarm 1 wake up by Buzzer

7
Display Show Alarm 1 wake up by Radio
Display Show Alarm 2 wake up by Buzzer
Display Show Alarm 2 wake up by Radio
B. Buzzer Pattern
1st 8 second output 1 beep, 2nd 8 second output 2 beep, 3rd 8 second output 4 beep, after that
continue output beep tone, the same pattern repeat at next minute again.
3. ALARM DURATION AND SNOOZE FUNCTION
Alarm Duration – Buzzer Alarm or Radio Alarm will continue output for 30 minutes if no key
is pressed, then it will stop automatically and wait for same alarm time on next day.
Action for Snooze :
- During alarming, press SNOOZE button (10) will enable snooze function, Buzzer Alarm or
Radio Alarm will stop.
- Snooze Interval is 9 minute (not include second offset)
- Snooze will continue unless you press On/Off (Alarm Off) button (9) to Alarm Off otherwise
Buzzer Alarm or Radio Alarm stop automatically after 30 minutes
4. CHANGE DISPLAY CONTENT
Press button (7) in normal mode can switch to display year, after 5 second timeout and return
back to display date and month.
Display Show Year

8
5. CHANGE DISPLAY CONTENT
Press button (8) in normal mode can switch to display Month and day, after 5 second timeout
and return back to display time.
Display Show Month and Day
6. SLEEP FUNCTION
During Radio on mode, press Snooze/Sleep button (10) to turn on Sleep mode, the Sleep
time will keep flashing by 5 second, within 5 second and pressing sleep button can change
the duration from 90 min – 10 min. Press button (9) to cancel sleep function.
Display Show Setting Sleep Duration
Display Show Under Sleep Mode (Radio Now Turn On)
DST – Daylight Saving Time
Press button (7) and hold for 5 seconds to toggle on and off DST Function
Display Show turn DST icon On
7. THERMOMETER FUNCTION
Remark :
Temperature Range for Indoor : 0 to + 50°C or 32 to 122°F

9
RADIO OPERATION
- Press the on/off button (9) to turn radio on
- Select AM or FM band using the wave band switch (15)
- Select the Station using the tuning control (16)
- Turn the volume control (14) to adjust volume as required
- Press the on/off button (9) to turn radio off.
Note :
- The AM band use an internal directional aerial. Rotate the radio for best reception.
- Ensure that the FM cord antenna (20) is completely unrolled and extended for best FM
reception.
RESET
- The reset button (17) is located on the back of unit. Use a ballpoint pen to press it whenever
you change the batteries, or unit is not performing as expected.This will return all settings to
default value, and you will lose any stored data (alarm and clock settings).
SPECIFICATIONS
Frequency range : AM 530 – 1600 kHz
FM 88 – 108 MHz
Output power : 350mW
Speaker impedance : 8 ohm
Battery backup : 9V battery (for clock) – Not included
Power source : AC 230V ~ 50 Hz, 5 watts
NOTE : Do not connect FM antenna to outside antenna.

10
INFRARED SENSOR FUNCTION
- The radio Off mode, infrared display alarm 1 and alarm 2 time
- The radio On mode, use the infrared sensor to turn sleep function on
- The alarm on mode, use the infrared sensor to turn snooze function on

11
Declaration of conformity
We,
Nedis B.V.
De Tweeling 28
5215MC ’s-Hertogenbosch
The Netherlands
Tel.: [phone]
Email: [e-mail]
Declare that product:
Name: KONIG
Model: HAV-CR74
Description: Clock radio
Is in conformity with the following standards
EMC: EN55013:2001 + A1:2003
EN55020:2002 + A1:2003 + A2:2005
EN61000-3-2:2000 + A2:2005
EN61000-3-3:1995 + A1:2001
LVD: EN60065:2002
Following the provisions of the 89/336/EEC AND 73/23/EEC directive.
‘s-Hertogenbosch, 2008, April 02
Mrs. J. Gilad
Purchase Director

12
Safety precautions:
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
To reduce risk of electric shock, this product should ONLY
be opened by an authorized technician when service is
required. Disconnect the product from mains and other
equipment if a problem should occur. Do not expose the product to water or moisture.
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
No guarantee or liability can be accepted for any changes and modifications of the product or
damage caused due to incorrect use of this product.
General:
Designs and specifications are subject to change without notice.
All logos brands and product names are trademarks or registered trademarks of their respective
holders and are hereby recognized as such.
Attention:
This product is marked with this symbol. It means that used electrical and electronic
products should not be mixed with general household waste. There is a separate
collections system for these products.
