Kärcher KA 4 User manual

97650170 10/17
KA 4
简体中文．．．．．．．．．．５
繁體中文．．．．．．．．．．１１
Ｅｎｇｌｉｓｈ．．．．．．．．．．．１５

2

3

4

– 5
亲爱的客户：
在您初次使用本产品前，请仔细
阅读本说明书，并请妥善保存以
便日后查阅。
根据本操作说明书中所作的描述和安全提
示，本设备用作空气净化器。
该设备开发用于私家用途，并非设计满足
工商业使用要求。
–本设备仅限室内使用。
–防止机器受到雨淋。不要存放在室外区
域内。
对于由于执行未规定的使用或错误的操作
造成的可能的损失，制造商将不承担任何
责任。
包装材料可以回收利用。请不要把包
装材料与普通垃圾放在一起处理，而
应妥善安排回收。
旧的设备中含有宝贵的可再利用的材
料，应加以回收利用。请通过适当的
收集系统处理您的旧设备。
电气和电子设备通常包含使用不当或错误
处理时可能对人身健康和环境带来潜在危
险的组成部分。然而这些组成部分是设备
正常运行所必需的。使用该符号标记的设
备不得与生活垃圾一起处理。
用过的过滤器可以作为生活垃圾废弃处理。
处理完使用过的滤网之后，请清洗双手。
我们的质量保证条款适用于全球各分公司。
在质量保证期内，如果您的产品发生了任
何故障，我们都将为您提供免费维修，但
是这种故障应当是由于机身材料或制造上
的缺陷造成的。请您向经销商或者与您距
离最近的经过授权的客户服务处联系，提
出保修请求，并提供相应的产品购买证明
文件。
如有疑问或产生故障，我们 KARCHER 公司
的分公司将乐于继续帮助您。
向当地经销商或向当地 KARCHER 公司分公
司购买备件和附件。

危险
– 本设备只能连接交流电源。
电压必须满足设备铭牌上的
数据要求。
– 请勿用湿手接触插头和插座。
– 不要通过拉动电线将电源插
头从插座上拔下。
– 每次使用前检查电线包括电
源插头是否受损。损坏的连
接导线应立即让已授权的客
户服务人员 / 电气专业人员
进行更换。
– 为了避免发生触电事故，我
们建议使用带前置漏电保护
开关的插座 （最大额定触发
电流强度为 30 mA）。
– 在对设备进行维修与维护之
前，必须关闭设备并拔下电
源插头。
– 只能由经过授权的客户服务
中心维修。
 警告
– 本设备不得让那些身体能力
有限、感官能力弱或理解能
力差或者缺乏经验和 / 或缺
乏知识的人员使用，除非他
们有专人监督或接受专人指
导如何操作设备并了解其可
能产生的危险。
– 超过 8 岁的孩子在有监护人
监督或获得使用设备的指导
目录
目录 ZH 5
一般提示： ZH 5
安全说明 ZH 5
设备说明 ZH 6
设备调试 / 运行 ZH 6
保养与维护 ZH 7
故障排除 ZH 8
特殊附件 ZH 8
产品规格 / 参数 ZH 8
一般提示：
合乎规定的使用
环境保护
清理滤网
质量保证
客户服务
订购备件和选装配件
安全说明
5ZH

– 6
并了解其可能产生的危险的
前提下可以使用该设备。
– 儿童不得玩耍本设备。
– 照看好儿童，以确保他们不
用设备玩耍。
– 儿童未受看管不得进行清洁
和用户保养。
– 不可遮盖进风口和出风口。
– 让儿童远离包装薄膜，否则
会有窒息危险！
– 在每次使用后和在每次清洁 /
保养前关闭设备。
– 禁止在存在爆炸危险的空间
内运行本设备。
– 不要将设备放置在热源附近。
小心
– 本设备无法取代通风设备。
– 设备应稳固地安置在平整的
底座上并对齐。
– 请只使用 Kärcher 的原始备
件。
– 请不要在潮湿环境或是高温
室内 （例如浴室、厨房）使
用本设备。
危险
提示会导致人员重伤或死亡的直
接威胁性危险。
警告
提示可能导致人员重伤或死亡的
危险状况。
小心
提示可能导致轻度伤害的危险状
况。
注意
提示可能产生财产损失的危险状
况。
在打开产品包装的同时，请确认设备附件
没有缺失，箱内物品没有损坏。如果您发
现运输途中造成损坏，请联系经销商。
图片参见折叠式插页！
1过滤器前盖
2初效滤网
3高效滤网
4过滤器后盖
5出风口
6控制面板
7空气质量指示灯
8过滤器盖把手
9空气质量传感器盖板
10 电源线插口
11 开/关操作按键
12 手动模式操作按键
13 自动模式操作按键
14 夜间模式操作按键
15 滤网更换指示灯
注意
始终在装有初效滤网和高效滤网的情况下运行本设备。
将电源线插到设备上
将电源插头插到插座中。
控制面板上的所有操作按键和空气质量
指示灯短暂亮起，然后熄灭。
按下开 /关操作按键，启动设备。
提示
–设备启动后，内置的空气质量传感器会
自动检测室内的空气质量。
–在操作面板上按下相关按键以设置所需
的模式。
若激活了自动模式，设备会针对所检测到
的空气质量自动选择合适的风速。
按下开 /关操作按键，启动设备。
按下自动模式操作按键。
该按键高亮。
危险程度
设备说明
设备调试 / 运行
设备调试
操作区
自动模式
6 ZH

– 7
提示
–内置的传感器检测空气质量并自动选择
合适的风速，以确保室内空气尽量达到
最佳。
–空气净化完成时，设备会以一档低速运
行。
若激活了手动模式，则可手动调节风速。
按下开 /关操作按键，启动设备。
按下手动模式操作按键。
该按键高亮。
提示
–多次触碰按键，可以在 3 个档位间自由
切换不同风速。
如果激活了夜间模式，则只有操作面板的
照明会熄灭，设备仍维持运转。
如果触碰操作面板，操作面板照明就会重
新激活。
按下开 /关操作按键，启动设备。
按下夜间模式操作按键。
该按键高亮。
当过滤器更换指示灯亮起时：
参见维护和保养。
提示
–如果滤网的寿命少于 72 小时，滤网更
换指示灯就会以 2 Hz 的频率闪烁。
–如果滤网的寿命已尽，滤网更换指示灯
将保持常亮，设备仍继续工作。
–为了在更换滤网后使滤网更换指示灯复
位，需要在待机模式下将滤网指示灯
按住 5 秒，即可完成复位。
–只有在滤网寿命少于 72 小时的情况下
滤网更换指示灯才会闪烁/常亮。
–当感觉到滤芯有讨厌的异臭味时，请取出
滤芯，用吸尘器或者吹风机将其表面聚积
的灰尘清理干净，然后将其置于阳光下
暴晒3-5小时后再放回，若仍然无法清除
异臭味，请更换滤芯。
按下开 /关操作按键，启动设备。
空气质量指示灯亮起：
蓝色：空气质量非常好
黄色：空气质量中等
红色：空气质量差
按下开 /关操作按键，关断设备。
将电源连接导线和配件整齐放在设备
上。设备保管在干燥的室内。
定期以干布清洁设备外壳，以免灰尘堆积。
在设备上进行工作前需先拔下电源插
头。
用柔软的干布擦拭设备。
用柔软的干布擦拭过滤器盖和排气口。
当滤网更换指示灯亮起时：

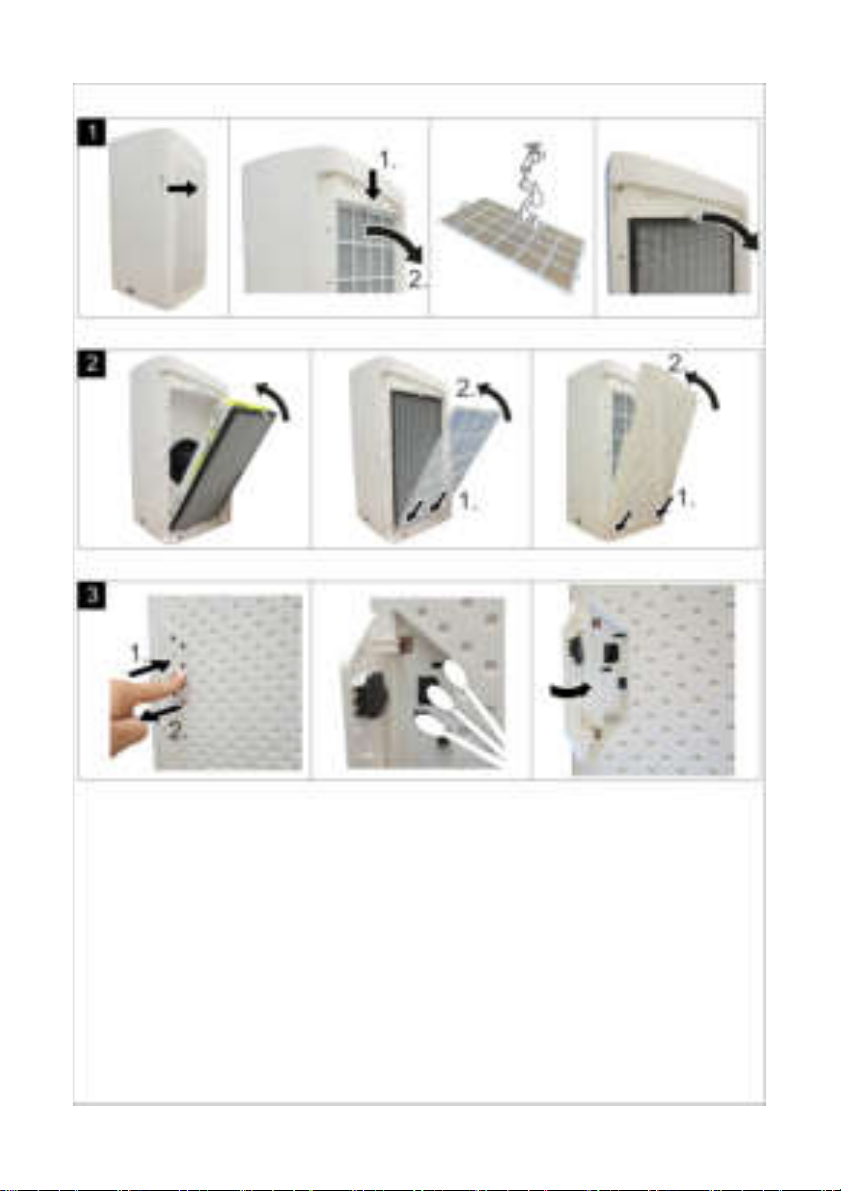

图
在把手处打开并取下过滤器盖。
将上部初效滤网解锁并取下。
清洁初效滤网。
将高效滤网沿标签处从设备中拉出并
更换。
手动模式
显示 风速
I低速
II 中速
III 高速
夜间模式
过滤器更换指示灯
空气质量指示灯
结束运行
设备保管
保养与维护
更换过滤器
7

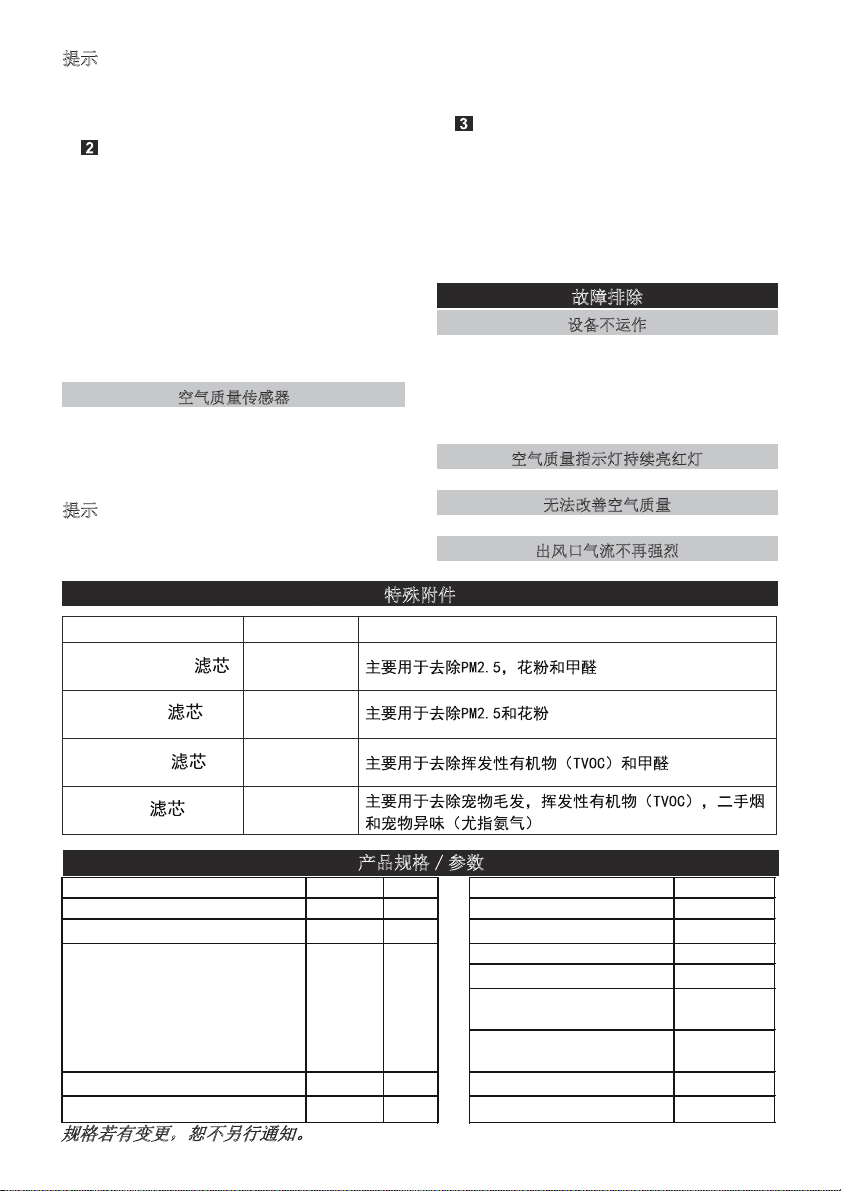

– 8
提示
–清洁时需同时清洁两边的滤网。
–初效滤网是可清洗的。
–更换时需同时更换两边的滤网。
图
拆下高效滤网的包装。
将高效滤网装入设备中。需可从外部看
到标签。
将初效滤网的导向前缘插入下方的凹槽
中。
将初效滤网由上往下小心卡入，同时注
意侧面是否位置正确。
将过滤器盖的导向前缘插入下方的凹槽
中。
关闭上方的过滤器盖。
空气质量传感器应每两个月清洁一次，以
确保最佳功能。如果在含大量灰尘的环境
中使用设备，应提高清洁频率。
提示
在湿度非常高时，可能会在空气质量传感
器上形成冷凝水。LED 空气质量指示灯可能
会因此显示空气质量为差，即使空气质量
良好。在此情况下，请清洁空气质量传感
器，或是选择手动模式。
图
按压空气质量传感器盖的中央以开启盖
子。
用略微沾湿的棉棒清洁空气质量传感器
和进出风口。
用干的棉棒将空气质量传感器擦干。
按压空气质量传感器盖的中央关闭盖
子。
插入电源线。
关闭过滤器盖。
清洁空气质量传感器。
请确认是否所有过滤器均安装正确。
清洁初效滤网。
空气质量传感器
故障排除
设备不运作
空气质量指示灯持续亮红灯
无法改善空气质量
出风口气流不再强烈
8 ZH
如果故障依然存在：
不得再操作开 /关操作按键。
请联系客户服务中心。
规格若有变更，恕不另行通知。
产品规格 /参数
特殊附件
滤网类型 零件编号 应用
2.863-246.0
2.863-247.0
2.863-248.0
2.863-249.0
Universal Pure
Smog Pure
TVOC Pure
Pet Pure
电源电压 220-240 V
滤网名称 Basic Pure
频率 50-60 Hz
目标污染物 颗粒物
最大功率 45 W
洁净空气量 (m
3
/h)
500
外形尺寸
累计净化量(mg) P4
长度 380 mm 净化能效 m
3
/h*w 11.1
宽度 380 mm 净化能效等级
颗粒物≥5.00
高效级
高度 713 mm 净化能效等级
气态污染物≥1.00
/
重量（不含附件） 11，1 Kg
适用面积（m
2
）
35-60
声功率级L
WA
60 dB(A) 备注 标配

– 9 9ZH

– 10
10 ZH

– 5
親愛之客戶：
在您第一次使用您的設備前，請
先閱讀並遵守本操作說明書原
件，為日後使用或其他所有者使用方便請
妥善保管本說明書。
依照本作業說明書之說明和安全提示，本
設備用作空氣淨化器。
該裝置專為家庭使用而開發，不適合工業
應用要求。
–本設備之設計僅適用於室內。
–裝置要防雨。不要置於室外。
製造廠商對可能由違規使用或錯誤作業造
成之損害概不負責。
包裝材料可以回收利用。請不要把包
裝材料與普通垃圾放在一起處理，而
應妥善安排回收。
舊的設備中含有寶貴的可再利用的材
料，應加以利用。請通過適當的收集
系統清理舊設備。
電氣和電子設備通常包含使用不當或錯誤
處理時可能對人身健康和環境帶來潛在危
險的組成部分。然而這些組成部分是設備
正常運行所必需的。使用該符號標記的設
備不得與生活垃圾一起處理。
使用過的濾芯可作為一般垃圾處理。
處理完使用過的濾網之後，請清洗雙手。
我們的主管銷售公司所發佈的品質保證條
件每個國家均適用。在品質保證期內，如
果您的產品發生了任何故障，我們都將為
您提供免費維修，但是這種故障應當是由
於機身材料或製造上的缺陷造成的。如屬
品質保證情況，請憑發票聯繫貴方經銷商
或就近聯繫獲得授權的客戶服務點。
存在疑問或出現故障時，我們之 KÄRCHER
分公司非常願意為您答疑解難。
請向經銷廠商或 KÄRCHER 分公司購買備件
和配件。

危險
– 設備只能連接到交流電上。
電壓必須跟設備型號標牌上
給出之電壓一致。
– 絕不能用濕手觸及電源插頭
或者插座。
– 不要透過拉拽聯結導線之方
式拔出插座上之電源插頭。
– 每次運行前都要測試一下帶
插頭之連接導線是否有損壞。
損壞之連接導線應即刻讓已
授權之客戶服務處 / 電氣專
業人員進行更換，避免出現
危險。
– 為了避免電氣事故，我們建
議使用帶前置故障電流防護
開關之插座 （最大額定跳閘
電流強度為 30 mA）。
– 在進行所有維護和保養工作
前關閉本設備並拔下電源線。
– 只允許接受過授權之客戶服
務人員進行維修工作和在電
氣零部件上進行工作。
 警告
– 本設備不得讓那些身體能力
有限、感官能力弱或理解能
力差或者缺乏經驗和 / 或缺
乏知識的人員使用，除非他
們有專人監督或接受專人指
導如何操作設備並瞭解其可
能產生的危險。
目錄
目錄 TW 5
一般提示 TW 5
安全提示 TW 5
設備說明 TW 6
調試／操作 TW 6
維護和保養 TW 7
故障説明 TW 8
特殊配件 TW 8
技術參數 TW 8
一般提示
按規定使用
環境防護
濾網的廢物處理
品質保證
客戶服務處
備件和特殊配件之訂購
安全提示
11TW

– 6
–
8 歲以上之兒童只有在負責安
全之人員監視下，或獲得裝
置使用說明並理解由此產生
之危險時，才允許使用裝置。
– 兒童不得玩耍本設備。
– 照看好兒童，以確保他們不
用設備玩耍 .。
– 未受監督的兒童不得執行清
潔和使用維護。
– 不可遮蓋進風口和出風口。
– 讓兒童遠離包裝薄膜，否則
會有窒息危險！
– 每次使用後和每次清洗 / 維護
前均要關閉裝置。
– 禁止在有爆炸危險之區域內
運行本設備。
– 不要將設備放置在熱源附近。
 小心
– 本設備無法取代通風設備。
– 將設備穩固地對齊安放在平
坦地面上。
– 請只使用 KÄRCHER 的原始備
件。
– 請不要在潮溼環境或是高溫
室內 （例如浴室、廚房）使
用本設備。
 危險
提示會導致人員重傷或死亡的直
接威脅性危險。
몇 警告
提示可能導致人員重傷或死亡的
危險狀況。
몇 小心
提示可能導致輕度傷害的危險狀
況。
注意
提示可能產生財產損失的危險狀
況。
打開包裹內物品時，檢查配件是否缺失或
損壞。若存在運輸損壞，請通知您之經銷
廠商。
圖片參見折疊頁！
1 過濾器前蓋
2 初效濾網
3 高效濾網
4 過濾器後蓋
5 出風口
6 控制面板
7 空氣品質指示燈
8 過濾器蓋把手
9 空氣品質感測器蓋
10 電源線插口
11 「開 / 關」操作按鍵
12 手動模式操作按鍵
13 自動模式操作按鍵
14 夜間模式操作按鍵
15 濾網更換指示燈
注意
始終在裝有初效濾網和高效濾網的情況下運行本設備。
將電源線插到設備上
將電源插頭插到插座中。
所有控制面板上的操作按鍵和空氣品質
顯示短暫發亮，然後熄滅。
按下 「開 / 關」操作按鍵開啟設備。
提示
–設備起動後，內建的空氣品質感測器會
自動偵測室內的空氣品質。
–在控制面板上按下所需模式的按鍵以完
成設定。
若開啟了自動模式，設備會針對所偵測到
的空氣品質自動選擇合適的送風速度。
按下 「開 / 關」操作按鍵開啟設備。
按下自動模式操作按鍵。
該按鍵高亮。
危險等級
設備說明
調試／操作
調試
控制面板
自動模式
12 TW

– 7
提示
–內建的空氣品質感測器會偵測空氣品
質，並且自動選擇合適的速段，以確保
室內空氣儘量達到最佳品質。
–空氣淨化完成時，設備會以一檔低速運
行。
若開啟了手動模式，您可以以手動方式調
節風速。
按下 「開 /關」操作按鍵開啟設備。
按下手動模式操作按鍵。
該按鍵高亮。
提示
–多次觸碰按鍵，可以在 3個檔位間自由
切換不同風速。
若開啟了夜間模式，則只有操作介面的照
明會熄滅，設備仍維持運轉。
若觸碰操作介面，操作介面照明就會重新
開啟。
按下 「開 /關」操作按鍵開啟設備。
按下夜間模式操作按鍵。
該按鍵高亮。
當濾芯更換指示燈亮起時：
請參閱維護和保養。
提示
–如果濾網的壽命少於72小時，濾網更
換指示燈就會以2Hz的頻率閃爍。
–如果濾網的壽命已盡，濾網更換指示燈
將保持常亮，設備仍繼續工作。
–為了在更換濾網後使濾網更換指示燈复
位，需在待機模式下將濾網更換指示燈
按住5秒鐘，即可完成複位。
–只有在濾網壽命少於 72 小時的情況下
濾網更換指示燈才會閃爍 / 常亮。
–當感覺到濾芯有討厭的異臭味時，請取出
濾芯，用吸塵器或者吹風機將其表面聚積
的灰塵清理乾淨，然後將其置於陽光下
暴晒3-5小時後再放回，若仍然無法清除
異臭味，請更換濾芯。
按下 「開 /關」操作按鍵開啟設備。
空氣品質指示燈持續發亮：
藍：空氣品質非常好
黃：空氣品質中等
紅：空氣品質差
按下 「開 /關」操作按鍵以關閉設備。
將電源連接導線和配件整齊放在設備
上。在乾燥室內保管裝置。
定期以乾布清潔設備外殼，以免灰塵堆積。
在進行設備上的工作之前，應關閉設備
且拔出電源插頭。
用柔軟的乾布擦拭設備。
用柔軟的乾布擦拭過濾器蓋和出風口。
當濾網更換指示燈亮起時：
圖
在把手處打開並取下過濾器蓋。
將上方前置濾網解鎖並移除。
清潔初效濾網。
將高效濾網沿標籤處從設備中拉出並
更換。
手動模式
顯示 風速
I 低速
中速
高速
夜間模式
濾芯更換指示燈
空氣品質指示燈
結束運行
設備保管
維護和保養
更換濾網
13TW
II
III

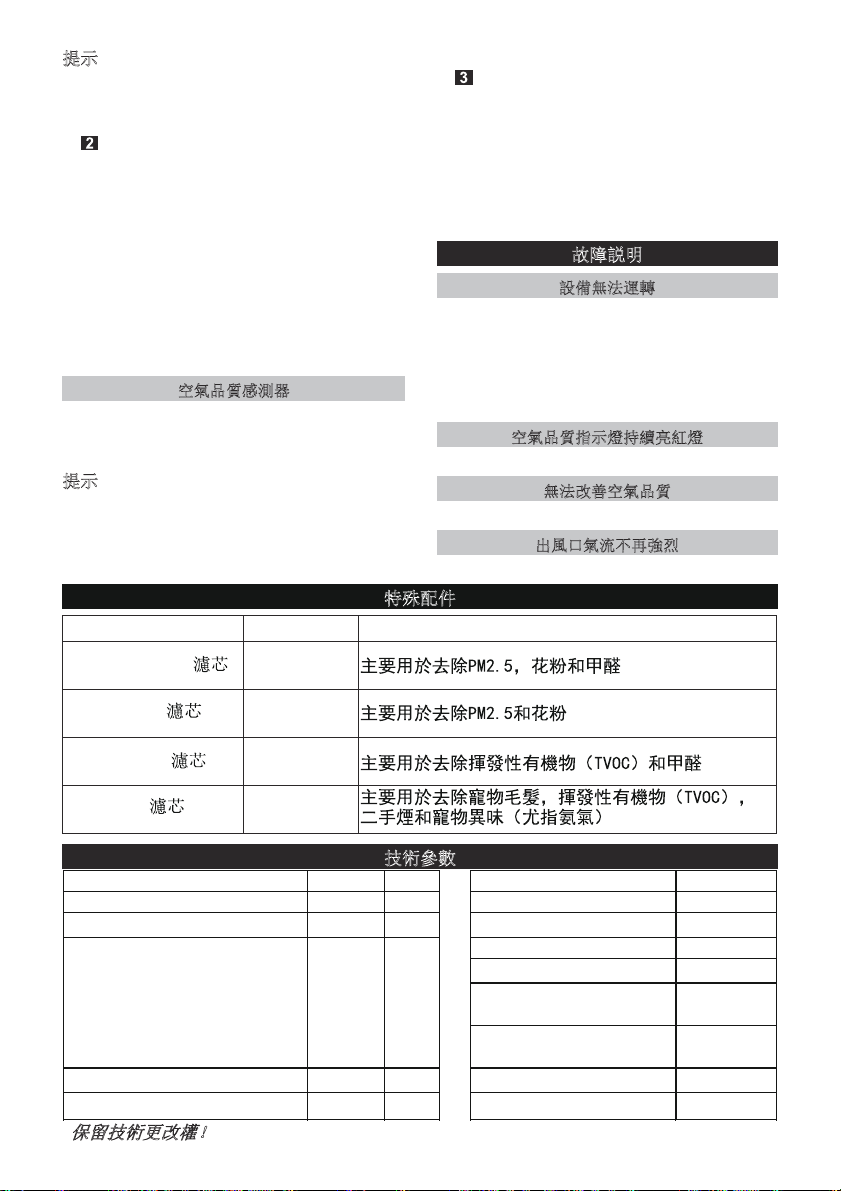

– 8
提示
–每次都必須清潔兩個前置濾網。
–前置濾網可清洗。
–每次都必須更換兩個精密濾網。
圖
移除濾網的包裝。
將高效濾網裝入設備中須可從外部看到
標籤。
將初效濾網的導向前緣插入下方的凹槽
中。
將前置濾網由上往下小心地卡入，同時
注意側面是否位置正確。
將過濾器蓋的導向前緣插入下方的凹槽
中。
關上上方的過濾器蓋。
空氣品質感測器應每兩個月清潔一次，以
確保最佳功能。若在含大量灰塵的環境中
使用設備，應提高清潔頻率。
提示
若溼度非常高時，可能會在空氣品質感測
器上形成冷凝水。LED 空氣品質指示燈可能
會因此顯示空氣品質為差，即使空氣品質
良好。在此情況下，請清潔空氣品質感測
器，或是選擇手動模式。
圖
按壓空氣品質感測器蓋的中央以開啟蓋
子。
用消微沾溼的棉花棒清潔空氣品質感測
器和空氣出口。
用乾的棉花棒將空氣品質感測器擦乾。
按壓空氣品質感測器蓋的中央關閉蓋
子。
插入電源線。
關閉過濾器蓋。
清潔空氣品質感測器。
請確認是否所有濾網均安裝正確。
清潔初效濾網。
空氣品質感測器
故障説明
設備無法運轉
空氣品質指示燈持續亮紅燈
無法改善空氣品質
出風口氣流不再強烈
特殊配件
14 TW
保留技術更改權！
技術參數

2.863-246.0
2.863-247.0
2.863-248.0
2.863-249.0
Universal Pure
Smog Pure
TVOC Pure
Pet Pure
濾網類型 零件編號 適用範圍
如果故障依然存在：
請聯繫客戶服務中心。
不得再操作開/關操作按鍵。
電源電壓 220-240 V
濾網名稱 Basic Pure
頻率 50-60 Hz
目標污染物 顆粒物
最大功率 45 W
潔淨空氣量 (m
3
/h)
500
外形尺寸 累計淨化量(mg) P4
長度 380 mm
淨化能效 m
3
/h*w
11.1
寬度 380 mm 淨化能效等級
顆粒物≥5.00
高效级
高度 713 mm 淨化能效等級
氣態污染物≥1.00
/
重量（不含附件） 11，1 Kg
適用面積 (m
2
)
35-60
聲功率級L
WA
60 dB(A) 備註 標配

– 5
Dear Customer,
Please read and comply with these origi-
nal instructions prior to the initial opera-
tion of your appliance and store them for
later use or subsequent owners.
In accordance with the descriptions and the safety infor-
mation in these operating instructions the device is in-
tended for use as an air purifier.
This appliance has been designed for use in private
households and is not intended for commercial use.
– This unit is only to be used indoors.
– Protect the unit from rain. Do not store outside.
The manufacturer is not responsible for any damages
that may occur on account of improper use or wrong op-
erations.
The packaging material can be recycled. Please
do not place the packaging into the ordinary re-
fuse for disposal, but arrange for the proper re-
cycling.
Old appliances contain valuable materials that
can be recycled. Please arrange for the proper
recycling of old appliances. Please dispose your
old appliances using appropriate collection sys-
tems.
Electrical and electronic devices often contain compo-
nents which could potentially pose a danger to human
health and the environment if handled or disposed of in-
correctly. However, these components are necessary
for the proper operation of the device. Devices marked
with this symbol must not be disposed of with regular
household rubbish.
The used filter can be disposed of along with regular
household waste.
Please wash your hands after you have disposed of the
used filter.
The warranty terms published by the relevant sales
company are applicable in each country. We will repair
potential failures of your appliance within the warranty
period free of charge, provided that such failure is
caused by faulty material or defects in manufacturing. In
the event of a warranty claim please contact your dealer
or the nearest authorized Customer Service centre.
Please submit the proof of purchase.
Our KÄRCHER branch will be pleased to help you fur-
ther in the case of questions or faults.
You can procure the spare parts and the attachments
from your dealer or your KÄRCHER branch office.
DANGER
–The appliance may only be
connected to alternating cur-
rent. The voltage must corre-
spond with the type plate on
the appliance.
–Never touch the mains plug
and the socket with wet
hands.
–Do not pull the plug from the
socket by pulling on the con-
necting cable.
–Check the power cord with
mains plug for damage be-
fore every use. To avoid risks,
arrange immediately the ex-
change by an authorized cus-
tomer service or a skilled
electrician, if the power cord
is damaged.
–To avoid accidents due to
electrical faults we recom-
mend the use of sockets with
a line-side current-limiting cir-
cuit breaker (max. 30 mA
nominal tripping current).
–Turn off the appliance and re-
move the mains plug prior to
any care and maintenance
work.
–Repair works may only be
performed by the authorised
customer service.
Contents
Contents EN 5
General notes EN 5
Safety instructions EN 5
Description of the Appliance EN 7
Commissioning and operation EN 7
Care and maintenance EN 8
Troubleshooting EN 8
Special accessories EN 8
Technical specifications EN 8
General notes
Proper use
Environmental protection
Disposal of filters
Warranty
Customer Service
Ordering spare parts and special
attachments
Safety instructions
15EN

– 6
WARNING
–
This appliance is not intended
for use by persons with limit-
ed physical, sensory or men-
tal capacities or lacking expe-
rience and/or skills, unless
such persons are accompa-
nied and supervised by a per-
son in charge of their safety
or they have received precise
instructions on the use of this
appliance and have under-
stood the resulting risks.
–
Children may only use this
appliance if they are over the
age of 8 and supervised by a
person in charge of their safe-
ty, or if they have received in-
structions on the use of this
appliance and have under-
stood the resulting risks.
–
Children must not play with
this appliance.
–
Supervise children to prevent
them from playing with the
appliance.
–
Cleaning and user mainte-
nance must not be performed
by children without supervi-
sion.
–
It is prohibited to cover the air
inlet and outlet.
–
Keep packaging film away
from children - risk of suffoca-
tion!
–
Switch the appliance off after
every use and prior to every
cleaning/maintenance proce-
dure.
–The appliance may not be
used in areas where a risk of
explosion is present.
–Do not install the device near
a heat source.
CAUTION
–The device is not a replace-
ment for appropriate ventila-
tion.
–Park the device on even, sta-
ble ground and align it.
–Use only original KÄRCHER
spare parts.
–Do not use the device in
damp conditions or in rooms
with high ambient tempera-
tures, e.g. bathroom, kitchen.
DANGER
Pointer to immediate danger,
which leads to severe injuries or
death.
몇WARNING
Pointer to a possibly dangerous
situation, which can lead to se-
vere injuries or death.
몇CAUTION
Pointer to a possibly dangerous
situation, which can lead to mi-
nor injuries.
ATTENTION
Pointer to a possibly dangerous
situation, which can lead to
property damage.
Hazard levels
16 EN

– 7
When unpacking the product, make sure that no acces-
sories are missing and that none of the package con-
tents have been damaged. If you detect any transport
damages please contact your dealer.
Illustrations on fold-out page!
1 Filter cover, front
2 Pre-filter
3 Fine filter
4 Filter cover, rear
5 Air outlet
6 Operating field
7 Air quality display
8 Filter cover handle
9 Air quality sensor cover
10 Main Supply
11 On/off operation button
12 Manual mode operation button
13 Automatic mode operation button
14 Night mode operation button
15 Change filter indicator
ATTENTION
Always operate the device with pre-filters and fine filters
installed.
Plug the mains connection into the device
Insert the mains plug into a socket.
All operation buttons on the control panel and the
air quality display light up briefly and go out again.
Press the on/off operation button in order to switch
the device on.
Note
– When the device is switched on, the integrated air
quality sensor automatically measures the air qual-
ity in the room.
– Set the desired mode by pressing the appropriate
operation button on the control panel.
When automatic mode is activated, the device selects
the appropriate fan speed for the measured air quality.
Press the on/off operation button in order to switch
the device on.
Press the automatic mode operation button.
The corresponding button lights up.
Note
– The integrated air quality sensor measures the air
quality and automatically selects the right speed
level to ensure the best possible air quality in the
room.
– As soon the air is clean, the device switches to low
fan speed.
When manual mode is activated, you can manually set
the fan speed.
Press the on/off operation button in order to switch
the device on.
Press the manual mode operation button.
The corresponding button lights up.
Note
– By pressing the button several times, the fan speed
can be set in three speeds.
When night mode is activated, the control panel lighting
goes out, but the device remains in operation.
The control panel lighting is re-activated by touching the
control panel.
Press the on/off operation button in order to switch
the device on.
Press the night mode operation button.
The corresponding button lights up.
If the filter change indicator lights up:
see care and service.
Note
– The filter change indicator flashes at 2 Hz if the fil-
ter service life is less than 72 hours.
– The filter change indicator lights up continuously
when the end of the filter service life is reache,The appliance continues to work.
– In order to reset the filter change indicator following
a filter change, press it for 5 seconds in standby
mode.
– The filter change indicator only flashes/lights up
when the filter service life is less than 72 hours.
–When there's a nasty smell, please take out the filter,
clean the dust on the surface of filter by using a va-
cuum cleaner or a hair dryer, then exposure the filter
in sunshine about 3-5 hours, and put it back in unit, if
the nasty smell still exist, please replace the filter.
Press the on/off operation button in order to switch
the device on.
Air quality display is lit:
Blue: Very good air quality
Yellow: Mediocre air quality
Red: Poor air quality
Description of the Appliance
Commissioning and operation
Start up
Operating field
Automatic mode
Manual mode
Display Fan speed
low
medium
high
Night mode
Change filter indicator
Air quality display
17EN
I
II
III

– 8
Press the on/off operation button to switch the de-
vice off.
Stow away the mains cable and accessory at the
machine. Store the appliance in a dry room.
Regularly dry clean the machine casing so that no dust
can collect on it.
First remove the mains plug before doing any job
on the device
Wipe off the device with a dry soft cloth.
Wipe the filter covers and air outlet with a dry soft
cloth.
If the filter change indicator lights up:
Illustration
Open and remove the filter covers with the handles.
Unlock and remove the pre-filter.
Clean pre-filter.
Remove the fine filter at the label from the device.
Note
– Both pre-filters always have to be cleaned.
– The pre-filter is washable.
– Both fine filters always have to be renewed.
Illustration
Remove packaging from the filters.
Insert the fine filter in the device. The label should
be visible from the outside.
Insert the guide noses of the pre-filter in the lower
recesses.
Carefully lock the pre-filter at the top and ensure
correct positioning at the sides.
Insert the guide noses of the filter cover in the lower
recesses.
Close the filter cover from above.
The air quality sensor should be cleaned every two
months in order ensure ideal functioning. If the device is
to be operated in a dusty environment, it should be
cleaned more often.
Note
If the humidity is very high, condensation may form on
the air quality sensor. Due to this, the air quality LED
display may indicate poor air quality, even if it is good. If
this occurs, clean the air quality sensor or select manual
mode.
Illustration
Press the air quality sensor cover in the middle and
open it.
Clean the air quality sensor and the air openings
with a damp cotton swab.
Dry the air quality sensor with a dry cotton swab.
Press the air quality sensor cover in the middle and
close it.
Plug in the power cord.
Close the filter cover.
Clean the air quality sensor.
Make sure that all filters have been inserted cor-
rectly.
Clean pre-filter.
Finish operation
Storing the appliance
Care and maintenance
Filter replacement
Air quality sensor
Troubleshooting
Appliance is not running
Air quality sensor display lights up red
continuously.
Air quality does not improve
Airflow from the air outlet is no longer so
strong
Special accessories
18 EN
Should the error continue to exist:
Do not press the on/off operation button again.
Contact customer service.
Subject to technical modifications!
Technical specifications
Filter type Part numberApplication
Universal Pure Filter
Smog Pure Filter
TVOC Pure Filter
Pet Pure Filter
2.863-246.0
2.863-247.0
2.863-248.0
2.867-249.0
For air pollution, especially for fine dust (PM2.5), formaldehyde and pollen
For air pollution, especially for fine dust (PM2.5) and pollen
For volatile organic compounds (TVOC and formaldehyde
For volatile organic compounds (TVOC), smoke, pet hair and smell especially for ammonia
Mains voltage 220-240 V
Filter name Basic Pure
Frequency 50-60 Hz
Target Pollutant Particulate
Maxim um power 45 W
CADR (m
3
/h) 500
Dimensions
CCM (mg) P4
Length 380 mm
Cleaning energy
efficiency (m
3
/h*w)
11.1
Width 380 mm Particulate energy
efficiency grade:≥5.00
High-
efficiency
grade
Height 713 mm
Formaldehyde energy
efficiency grade:
≥
1.00
/
Weight(without accessories)
11，1Kg Effective room size (m²) 35-60
Sound power level L
WA
60 dB(A) Remark Standard
