Deutsch 3
Lesen Sie vor Arbeiten an ih-
rem Gerät diese Anleitung
und handeln Sie danach. Bewahren Sie
diese Anleitung für späteren Gebrauch
oder für Nachbesitzer auf.
Der Anbausatz beinhaltet eine
Schlauchtrommel für den Hochdruck-
schlauch und das notwendige Montagema-
terial.
– Die Montage muss von einer qualifizier-
ten Fachkraft durchgeführt werden.
– Im Gerät befinden sich scharfe Kanten!
Bei der Montage Handschuhe tragen
Hinweis
Der dem Gerät beiliegende Hochdruck-
schlauch kann mit der Schlauchtrommel
nicht mehr verwendet werden und muß ge-
gen einen neuen ausgetauscht werden.
Bestellnummer: 6.391-885.0 (10m), 6.391-
886.0 (20m)
Schrauben oben
Schrauben hinten
Î4 Befestigungsschrauben des Abdeck-
blechs herausschrauben.
ÎAbdeckblech nach hinten kippen
ÎVerschlussstopfen entfernen
ÎDurchführungstüllen einsetzen
ÎVerbindungsschlauch durchführen und
nach unten schieben.
ÎAbdeckblech wieder schließen, die Rei-
nigungsmittelschläuche zum Straffen
nach außen ziehen.
ÎSchrauben hinten wieder einschrauben
ÎGleitschienen wie gezeigt befestigen
ÎGerät nach hinten kippen.
Hinweis
Beim Hinlegen des Gerätes läuft die im
Schwimmerbehälter enthaltene Restmen-
ge Wasser aus dem Gerät.
ÎVerriegelungen der vorderen Geräteab-
deckung öffnen.
ÎAbdeckung abnehmen.
1 Hochdruckanschluss
2 Sicherungsbügel
3 Verschlussstopfen
1 Überwurfmutter
2 Verschlussstopfen
3O-Ring
ÎO-Ring fetten, auf den Verschlussstop-
fen setzen
ÎVerschlussstopfen einsetzen und Über-
wurfmutter fest aufschrauben
ÎSicherungsbügel am Hochdruckaus-
gang herausziehen.
ÎVerschlussstopfen herausnehmen,
Dichtring fetten und den Verbindungs-
schlauch einschieben
Beschreibung Sicherheitshinweise
Montage

4 Deutsch
ÎSicherungsbügel wieder einsetzen
ÎAnschluß auf korrekten Sitz und Halt
prüfen
ÎSchlauchschelle über den Schlauch
ziehen und auf dem Halteblech montie-
ren. Schraube M6 und Sechskantmut-
ter.
ÎHalter am vorderen Schraubdom an-
schrauben. Schraube M5x8. Darauf
achten, dass keine Leitungen ge-
quetscht werden.
ÎVerbindungsschlauch am Elektrokas-
ten vorbeiführen
ÎAbdeckung schließen und verriegeln.
ÎDie gekennzeichneten Schrauben her-
ausdrehen
ÎSeitenteile auf die Schlauchtrommel
stecken. Innensechskant auf der Welle
beachten.
ÎKurbel in die Schlauchtrommelwelle
einstecken und einrasten.
ÎDichtung am Verbindungsschlauch fet-
ten.
ÎVerbindungsschlauch in die seitliche
Kupplung stecken und mit Sicherungs-
bügel sichern.
ÎHalter am Griff anschrauben
ÎSchrauben an den Halterungen festzie-
hen, auf ausreichend Abstand achten,
damit die Schlauchtrommel nicht am
Halter schleift.
ÎGerät wieder aufrichten
Die komplett montierte Schlauchtrommel
ÎDichtung am Hochdruckschlauch fetten
ÎHochdruckschlauch in die Kupplung
stecken
ÎSicherungsbügel einsetzen
ÎHochdruckschlauch durch Drehen der
Kurbel in gleichmäßigen Lagen auf die
Schlauchtrommel aufwickeln. Drehrich-
tung so wählen, dass der Hochdruck-
schlauch nicht geknickt wird.
ÎHochdruckschlauch an die Handspritz-
pistole anschließen.
Hochdruckschlauch (Option) an-
bringen

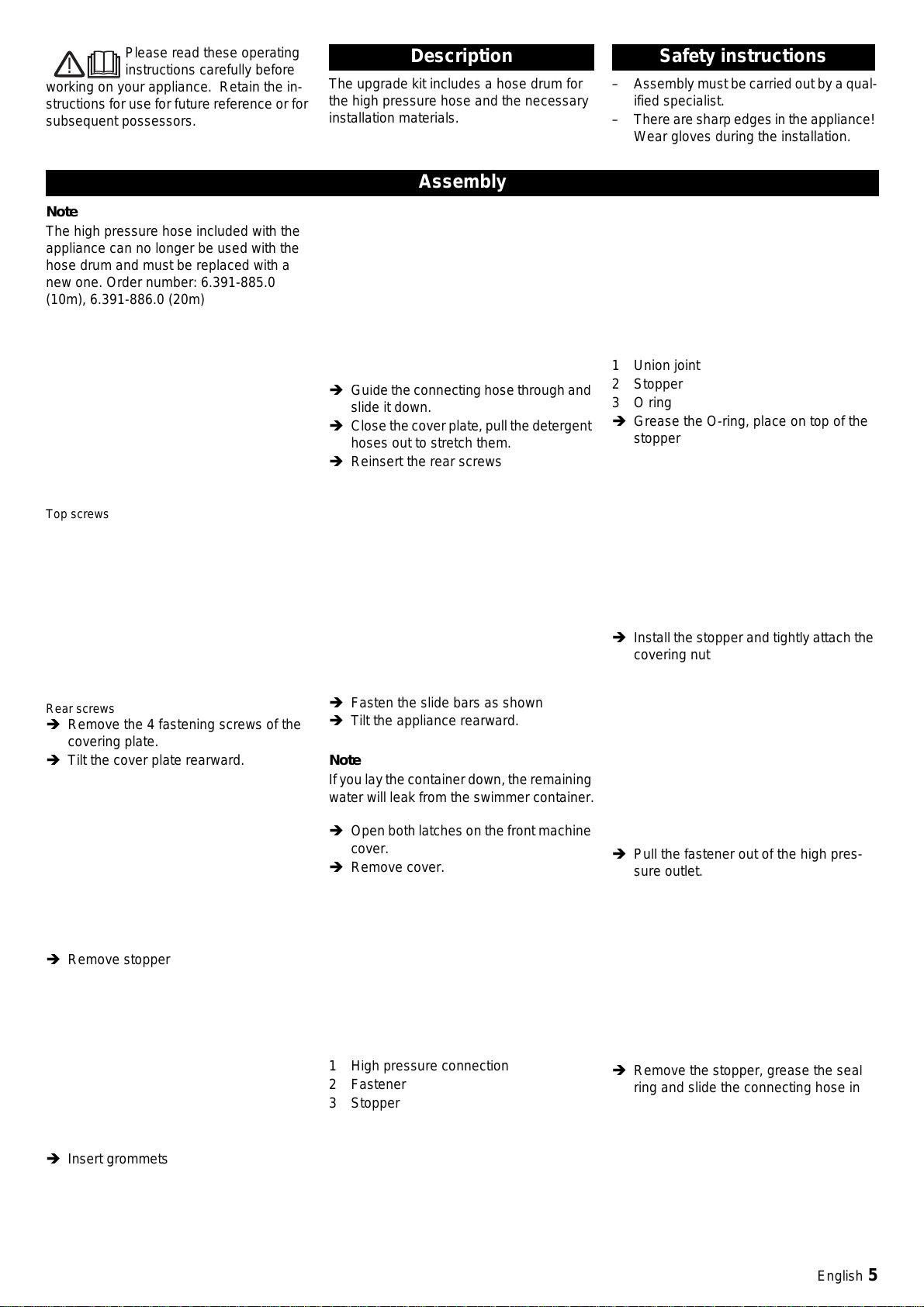

English 5
Please read these operating
instructions carefully before
working on your appliance. Retain the in-
structions for use for future reference or for
subsequent possessors.
The upgrade kit includes a hose drum for
the high pressure hose and the necessary
installation materials.
– Assembly must be carried out by a qual-
ified specialist.
– There are sharp edges in the appliance!
Wear gloves during the installation.
Note
The high pressure hose included with the
appliance can no longer be used with the
hose drum and must be replaced with a
new one. Order number: 6.391-885.0
(10m), 6.391-886.0 (20m)
Top screws
Rear screws
ÎRemove the 4 fastening screws of the
covering plate.
ÎTilt the cover plate rearward.
ÎRemove stopper
ÎInsert grommets
ÎGuide the connecting hose through and
slide it down.
ÎClosethecoverplate,pull the detergent
hoses out to stretch them.
ÎReinsert the rear screws
ÎFasten the slide bars as shown
ÎTilt the appliance rearward.
Note
Ifyoulaythecontainerdown,theremaining
water will leak from the swimmer container.
ÎOpen both latches on the front machine
cover.
ÎRemove cover.
1 High pressure connection
2 Fastener
3 Stopper
1 Union joint
2 Stopper
3Oring
ÎGrease the O-ring, place on top of the
stopper
ÎInstall the stopper and tightly attach the
covering nut
ÎPull the fastener out of the high pres-
sure outlet.
ÎRemove the stopper, grease the seal
ring and slide the connecting hose in
Description Safety instructions
Assembly

6 English
ÎReinsert the fastener
ÎCheck the connection for correct fit and
tightness
ÎPull the hose clamp over the hose and
fasten them to the attachment plate.
Screw M6 and hexagonal nut.
ÎScrew the holder into the front screw
dome. Screw M5x8. Make sure that no
cables are crushed.
ÎRoute the connecting hose by the elec-
trical box
ÎClose and lock the machine cover.
ÎRemove the marked screws.
ÎFasten the side pieces to the hose
drum. Observe the hexagon socket on
the shaft.
ÎInsert the crank in the hose drum shaft
and lock it in.
ÎGrease the seal on the connecting
hose.
ÎInsert the connecting hose into the later-
al coupling and secure with fastener.
ÎScrew the holder onto the handle
ÎTighten the screws on the holders, en-
sure sufficient clearance so that the
hose drum does not rub against the
holder.
ÎPosition the appliance upright
The completely installed hose drum
ÎGrease the seal on the high pressure
hose
ÎInsert the high pressure hose into the
coupling
ÎInsert the fastener
ÎWind the high pressure hose in uniform
layers on the hose drum by rotating the
crank. Select the rotation direction in
such a way that the high pressure hose
does not get bent.
ÎConnect the high pressure hose to the
hand-spray gun.
Attach the high pressure hose (op-
tion)

Français 7
Avant d'utiliser votre appareil,
lisez et respecter les instruc-
tions du mode d'emploi. Conservez ce
mode d’emploi pour une utilisation ultérieu-
re ou pour un éventuel repreneur de votre
matériel.
Le jeu de montage inclut un dévidoir pour le
flexible haute pression et le matériau de
montage nécessaire.
– Le montage doit être effectué par une
personne qualifiée.
– L'appareil contient des arêtes acérées !
Porter des gants de protection lors du
démontage.
Remarque
Le flexible haute pression joint à l'appareil
ne peut plus être utilisé avec le dévidoir et
doit être remplacé par un neuf. Référence :
6.391-885.0 (10 m), 6.391-886.0 (20 m)
Vis en haut
Vis derrière
ÎDévisser les 4 vis de fixation de la tôle
de recouvrement.
ÎBasculer la tôle de recouvrement vers
l'arrière
ÎRetirer l'obturateur
ÎMettre en place les douilles de traver-
sée
ÎPasser le flexible de connexion et le
pousser vers l'arrière.
ÎRefermer la tôle de recouvrement, tirer
les flexibles de détergent vers l'arrière
pour tendre.
ÎRevisser les vis derrière.
ÎFixer les rails de glissement comme in-
diqué.
ÎVerser l'appareil en avant.
Remarque
Lors de la pose de l'appareil en position al-
longée, l'eau résiduelle se trouvant dans le
réservoir à flotteur s'écoule de l'appareil.
ÎOuvrir les verrouillages du couvercle
d'appareil avant.
ÎRetirer le capot.
1 Raccord haute pression
2 Etrier de fixation
3 Obturateurs
1 Écrou chapeau
2 Obturateurs
3 Joint torique
ÎGraisser le joint torique, le mettre en
place sur les obturateurs
ÎMettreenplaceles obturateurset visser
fermement les écrous-raccords.
ÎSortir l'étrier de fixation sur la sortie hau-
te pression.
ÎSortir l'obturateur, graisser la bague
d'étanchéité et enfoncer le flexible de
connexion.
Description Consignes de sécurité
Montage

8 Français
ÎRemettre l'étrier de fixation en place
ÎContrôler que le raccordement est bien
fixé et maintenu.
ÎPasser le collier de serrage sur le flexi-
ble et le monter sur la tôle de maintien.
Vis M6 et écrou hexagonal.
ÎVisser le support sur le dome de vissa-
ge avant. Vis M5x8. Veiller à ne pas
écraser de conduites.
ÎFaire passer le flexible de connexion
sur le boîtier électrique.
ÎFermer et verrouiller le couvercle.
ÎDévisser les vis identifiées.
ÎEnficher les parties latérales sur le dévi-
doir. Prendre en compte la vis hexago-
nale sur l'arbre.
ÎEnficher en enclencher la manivelle
dans l'arbre de dévidoir.
ÎGraisser le joint sur le flexible de con-
nexion.
ÎEnficher le flexible de connexion dans
l'accouplement latéral et le fixer avec
l'étrier de fixation.
ÎVisser le support sur la poignée.
ÎSerrer les vis sur les supports, veiller à
un écart suffisant afin que le dévidoir ne
frotte par sur le support.
ÎRedresser l'appareil.
Le dévidoir complètement monté
ÎGraisser le joint sur le flexible haute
pression
ÎEnficher le flexible haute pression dans
l'accouplement
ÎMettre l'étrier de fixation en place
ÎEnrouler uniformément le flexible haute
pression sur le dévidoir en tournant la
manivelle. Choisir lesensderotationde
telle sorte que le flexible haute pression
ne soit pas plié.
ÎRaccorderleflexible hautepressionàla
poignée pistolet.
Amener le flexible haute pression
(option)

Español 9
Antes de realizar trabajos en
el aparato, lea el presente ma-
nual de instrucciones y siga las instruccio-
nes que figuran en el mismo. Conserve
estas instrucciones para su uso posterior o
para propietarios ulteriores.
El equipo accesorio contiene un tambor
para manguera para de alta presión y el
material de montaje necesario.
– El montaje debe ser llevado a cabo por
un servicio técnico cualificado.
– El aparato tiene bordes afilados. Usar
guantes para el montaje.
Nota
La manguera de alta presión que acompa-
ña al aparato no se puede utilizar con el
tambor para manguera y se debe sustituir
por uno nuevo. Nº referencia: 6.391-885.0
(10m), 6.391-886.0 (20m)
Tornillos arriba
Tornillos abajo
ÎDesenroscar 4 tornillos de fijación de la
chapa protectora.
ÎInclinar la chapa de cubierta hacia
atrás.
ÎRetirar los tapones de cierre
ÎColocar manguitos de paso
ÎIntroducir la manguera de conexión y
desplazar hacia abajo.
ÎCerrar de nuevo la chapa de cubierta, ti-
rar hacia fuera de los tubos de deter-
gente para estirarlos.
ÎAtornillar de nuevo los tornillas traseros
ÎFijar los carriles de deslizamiento como
se indica
ÎInclinar el aparato hacia atrás.
Nota
Al tumbar el aparato sale del aparato la
cantidad de agua restante contenida en la
caja de flotador.
ÎAbrir los bloqueos de la cubierta delan-
tera del aparato.
ÎExtraer la cubierta.
1 Conexión de alta presión
2 Estribo de seguridad
3 Tapón de cierre
1 tuerca de racor
2 Tapón de cierre
3 junta tórica
ÎEngrasar el anillo obturador, colocar el
tapón de cierre
ÎColocar el tapón de cierre y atornillar
bien la tuerca de racor
ÎExtraer el estribo del fusible de la salida
de alta presión.
ÎExtraer el tapón de cierre, engrasar el
anillo obturador y desplazar el tubo de
conexión
Descripción Indicaciones de seguridad
Montaje

10 Español
ÎColocar de nuevo el estribo del fusible
ÎComprobar si la toma está colocada co-
rrectamente
ÎPoner la brida por la manguera y mon-
tar la chapa de sujeción. Tornillo M6 y
tuerca hexagonal.
ÎAtornillar el soporte en el mandril de
rosca delantero. Tornillo M5x8. Procu-
rar no aplastar los conductos.
ÎIntroducir la manguera de conexión la
caja eléctrica.
ÎCerrar y bloquear la cubierta.
ÎDesatornillar los tornillos marcados
ÎIntroducir la piezas laterales en el tam-
bor para mangueras. Respetar el borde
hexagonal en el eje.
Îintroducir la manivela en el eje del enro-
llador de mangueras y encajar.
ÎEngrasar la junta del tubo de conexión.
ÎIntroducir el tubo de conexión en el aco-
plamiento lateral y asegurar el estribo
de seguridad.
ÎAtornillar el soporte al mango
ÎApretar los tornillos de los soportes,
mantener suficiente distancia para que
noroce el tamborparamanguerasenel
soporte.
ÎLevantar de nuevo el aparato
Eltambor de manguera montado completamente
ÎEngrasar la junta de la manguera de
alta presión.
ÎIntroducir la manguera de alta presión
en el acoplamiento
ÎColocar el estribo del seguro
ÎGire la manivela para enrollar la man-
guerade altapresiónde formauniforme
enel enrolladorde mangueras. Elegir la
direción de giro para que no se doble la
manguera.
ÎConectar la manguera de alta presión a
la pistola pulverizadora.
Colocarla mangueradealtapresión
(opcional)
