Kärcher HD 10/25-4 S User manual

HD 10/25-4 S
59657530 09/16
English 3
Español 12
Português 22
Русский 32
Eesti 43
Latviešu 52
Lietuviškai 62
79
΍
ΔϳΒήόϠ

2

– 1
Please read and comply with
these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own-
ers.
see cover page
1 Trigger gun EASY!Force
2 Trigger
3 Safety lever
4 High pressure hose EASY!Lock
5 Trigger gun storage clip
6 Dosage valve for detergent
7 Locking cap for detergent tank
8 Detergent Tank
9 Detergent suction hose with filter
10 Fastening screw for device hood
11 Power switch
12 Cover
13 Manometer
14 High-pressure connection EASY!Lock
15 Storage compartment for nozzles
16 Water connection
17 Fine filter
18 Oil level indicator
19 Oil tank
20 Indicator lamp operation status / mal-
function
21 Storage compartment for hoses
22 Deaerating the detergent tank
23 Accessory compartment
24 Cable clamp
25 Handle
26 Union joint
27 Nozzle
28 Spray lance EASY!Lock
29 Pressure/ quantity regulation
(1.286-907.0 only)
30 Safety catch
– The operating elements for the cleaning
process are yellow.
– The controls for the maintenance and
service are light gray.
– Before first start-up it is definitely nec-
essary to read the operating instruc-
tions and safety indications Nr. 5.951-
949.0!
– Please follow the national rules and
regulations for fluid spray jets of the re-
spective country.
– Please follow the national rules and
regulations for accident prevention of
the respective country. Fluid spray jets
must be tested regularly and the results
of these tests must be documented in
writing.
– The appliance/accessories must not be
modified.
DANGER
Pointer to immediate danger, which leads
to severe injuries or death.
몇WARNING
Pointer to a possibly dangerous situation,
which can lead to severe injuries or death.
몇CAUTION
Pointer to a possibly dangerous situation,
which can lead to minor injuries.
ATTENTION
Pointer to a possibly dangerous situation,
which can lead to property damage.
Contents
Device elements . . . . . . . . . . . EN 1
Safety instructions. . . . . . . . . . EN 1
Proper use . . . . . . . . . . . . . . . EN 2
Safety Devices . . . . . . . . . . . . EN 2
Environmental protection . . . . EN 2
Before Startup. . . . . . . . . . . . . EN 3
Start up . . . . . . . . . . . . . . . . . . EN 3
Operation . . . . . . . . . . . . . . . . EN 4
Transport. . . . . . . . . . . . . . . . . EN 6
Storage . . . . . . . . . . . . . . . . . . EN 6
Care and maintenance . . . . . . EN 6
Troubleshooting . . . . . . . . . . . EN 7
Accessories and Spare Parts . EN 8
Warranty . . . . . . . . . . . . . . . . . EN 8
EU Declaration of Conformity . EN 8
Technical specifications . . . . . EN 9
Device elements
Colour coding
Safety instructions
Hazard levels
3EN

– 2
High-pressure jets can be danger-
ous if improperly used. The jet may
not be directed at persons, animals, live elec-
trical equipment or at the appliance itself.
According to applicable regula-
tions, the appliance must never be
used on the drinking water net
without a system separator. A suit-
able system separator by KÄRCHER or al-
ternatively a system separator according to
EN 12729 type BA must be used.
Water that was flowing through a system
separator is considered non-drinkable.
몇CAUTION
Always connect the system separator to the
water supply, never directly to the appliance!
Use this high pressure cleaner exclusively
for
– Cleaning using low pressure jet and de-
tergent (for e.g. for cleaning machines,
cars, buildings, tools),
– For cleaning using high pressure jet
without detergent (for e.g. for cleaning
facades, terraces, garden appliances).
For stubborn dirt, we recommend the use of
the dirt blaster as a special accessory.

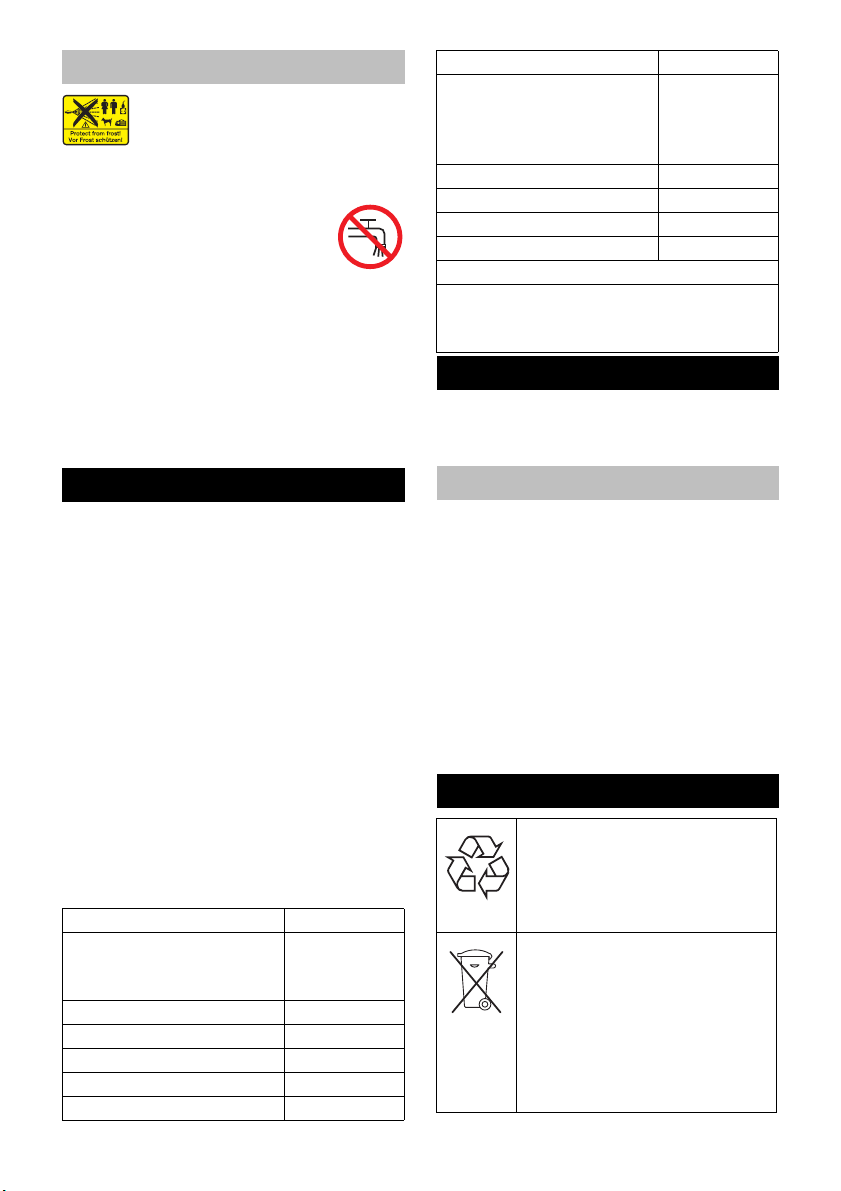

Quality requirements for water:
ATTENTION
Only clean water may be used as high
pressure medium. Impurities will lead to in-
creased wear and tear or formation of de-
posits in the appliance.
If recycled water is used, the following limit
values must not be exceeded.
Safety devices serve to protect the user
and must not be rendered in operational or
their functions bypassed.
While reducing the water supply/quantity
regulation at the pump head, the overflow
valve opens and part of the water flows
back to the pump suck side.
If the pulling lever on the trigger gun is re-
leased the pressure switch turns off the
pump, the high-pressure jet is stopped. If
the pulling lever is pulled the pump is
turned on again.
The overflow valve and pressure switch are
set and sealed at the factory. Setting only
by customer service.
Symbols on the machine
Proper use
pH value 6,5...9,5
electrical conductivity * Conductivity
fresh water
+1200 µS/cm
settleable solids ** < 0,5 mg/l
total suspended solids *** < 50 mg/l
Hydrocarbons < 20 mg/l
Chloride < 300 mg/l
Sulphate < 240 mg/l
Calcium < 200 mg/l
Total hardness < 28 °dH
< 50 °TH
< 500 ppm
(mg CaCO3/l)
Iron < 0,5 mg/l
Manganese < 0,05 mg/l
Copper < 2 mg/l
Active chloride < 0,3 mg/l
free of bad odours
* Maximum total 2000 µS/cm
** Test volume 1 l, settling time 30 min
*** no abrasive substances
Safety Devices
Overflow valve with pressure switch
Environmental protection
The packaging material can be
recycled. Please do not throw
the packaging material into
household waste; please send it
for recycling.
Old appliances contain valuable
materials that can be recycled;
these should be sent for recy-
cling. Batteries, oil, and similar
substances must not enter the
environment. Please dispose of
your old appliances using appro-
priate collection systems.
4 EN

– 3
Electrical and electronic devices often con-
tain components which could potentially
pose a danger to human health and the en-
vironment if handled or disposed of incor-
rectly. However, these components are
necessary for the proper operation of the
device. Devices marked with this symbol
must not be disposed of with regular house-
hold rubbish.
Notes about the ingredients (REACH)
You will find current information about the
ingredients at:
www.kaercher.com/REACH
– Check the contents of the pack before
unpacking.
– In case of transport damage inform ven-
dor immediately.
Read the oil level display when the de-
vice is not running. The oil level must be
above the two pointers.
Unscrew the fastening screws of the
device hood; remove the device hood.
Cut off tip of oil container cover
Fasten the device hood.

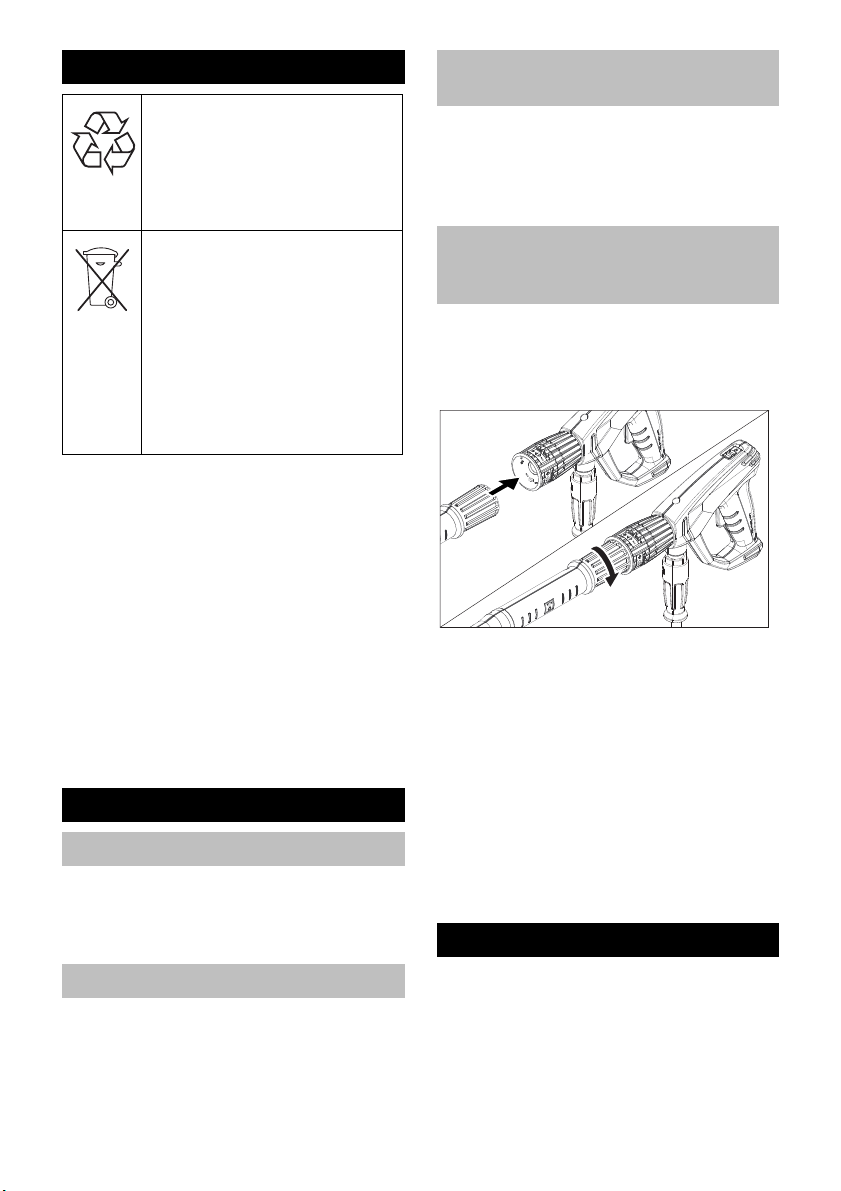

Note: The EASY!Lock system joins com-
ponents with a quick-fasten thread solidly
and securely with just one turn.
Insert the high pressure nozzle onto the
spray lance.
Install union nut and hand-tighten it
(EASY!Lock).
Join the spray lance with the trigger gun
and tighten until hand-tight
(EASY!Lock).
Join the high-pressure hose with trigger
gun and high-pressure connection of
the appliance and tighten until hand-
tight (EASY!Lock).
Lock a cable clip in the side-hole on the
handle.
몇WARNING
Risk of injury! Appliance, accessories, sup-
ply lines and connections must be in fault-
free condition. If they are not in a perfect
state then the appliance must not be used.
몇DANGER
Danger of injury by electric shock.
–It is imperative to connect the appliance
to the electric mains by means of a plug.
It is forbidden to permanently connect
the appliance to the power supply. The
plug serves for the disconnection from
the mains.
–The appliance may only be connected
to alternating current.
–Minimum fuse strength of the socket
(see Technical Data).
–The highest allowed net impedance at
the electrical connection point (refer to
technical data) is not to be exceeded. In
case of confusion regarding the power
impedance present on your connection,
please contact your utilities provider.
–Use the extension cord that has an ad-
equate cross-section (see "Technical
Data") and unwind it fully from the cable
drum.
For connection values, see type plate/tech-
nical data.
Unwind the mains cable and place it on
the floor.
Insert the mains plug into a socket.
Before Startup
Unpacking
Check oil level
Activate deaeration of oil container
Install hand spray gun, spray lance
and nozzle
2.
1.
Start up
Electrical connection
5EN

– 4
몇WARNING
Observe regulations of water supplier.
According to applicable regula-
tions, the appliance must never be
used on the drinking water net
without a system separator. A suit-
able system separator by KÄRCHER or al-
ternatively a system separator according to
EN 12729 type BA must be used.
Water that was flowing through a system
separator is considered non-drinkable.
For connection values refer to technical
specifications.
Connect the supply hose (minimum
length 7.5 m, minimum diameter 3/4“) to
the water connection point of the ma-
chine and at the water supply point (for
e.g. a tap).
Note:
The supply hose is not included.
Open the water supply.
Screw the suction hose with filter (order
no. 4.440-238.0) to the water connec-
tion.
Deaerate the appliance:
Unscrew the nozzle.
Switch on the appliance and let it run
until the water exiting is bubble-free.
Switch off the appliance and fit the noz-
zle again.
DANGER
Risk of injury! Never use the appliance
without the spray lance attached. Check
and ensure proper fitting of the spray lance
prior to each use. The screw connection of
the spray lance must be finger-tight.
Risk of explosion!
Do not spray flammable liquids.
If the appliance is used in hazardous areas
(e.g. filling stations) the corresponding
safety regulations must be observed.
Risk of injury! Hold the hand spray gun and
the spray pipe firmly with both hands.
Risk of injury! The trigger and safety lever
may not be locked during the operation.
Risk of injury! Contact Customer Service if
the safety lever is damaged.
Risk of injury from high-pressure water jet.
Slide the safety catch on the trigger gun for-
ward before performing any work with the
appliance.
몇CAUTION
Clean engines only at places with corre-
sponding oil separators (environmental
safety).
To open the trigger gun: Actuate the
safety lever and trigger.
To close the hand spray gun: Release
the safety lever and trigger.
Note:
The appliance is equipped with a pressure
switch. The motor starts up only when the
trigger gun is open.
Set the appliance switch to "I".
Control lamp glows green.
Release the trigger gun. To do so, push
the safety catch towards the back.
Open the hand spray gun.
DANGER
When adjusting the pressure/quantity regu-
lation, make sure that the screw connection
of the spray lance does not become loose.
Set working pressure and flow rate
through turning (runless) at the pres-
sure- and amount regulation (B) (+/-).
Note:
For transporting small quantities, the en-
gine heat ensures that water is heated up to
approx. 15 °C.
몇WARNING
Unsuitable detergents can cause damage
to the appliance and to the object to be
Water connection
Connection to the water supply
Drawing in water from open reservoirs
Operation
Opening/closing the trigger gun
High pressure operation
Only 1.286-907.0:
Operation with detergent
6 EN

– 5
cleaned. Use only those detergents that
have been approved by Kärcher. Observe
the dosage and other instructions provided
with these detergents. For considerate
treatment of the environment use detergent
economically.
Follow the safety instructions for using de-
tergents.
Kärcher detergents ensure smooth func-
tioning. Please consult us or ask for our cat-
alogue or our detergent information sheets.
Fill detergent tank.
DANGER
Risk of injury! Switch the appliance off prior
to replacing nozzle and activate hand spray
gun until device is pressureless.
Secure the trigger gun. To do so, push
the safety catch towards the front.
Replace high pressure nozzle with a
low pressure nozzle (size 250, attach-
ment).
Set dosing value for detergent to the
desired concentration.
Detergent concentration [%] (for max. flow
quantity)
Spray the detergent sparingly on the
dry surface and allow it to react, but not
to dry.
Spray off loosened dirt with the high-
pressure ray.
After operations, dip the filter in clear
water. Turn the dosing valve to the
highest detergent concentration. Start
the appliance and rinse for one minute.
Close the hand spray gun.
The appliance switches off.
Secure the trigger gun. To do so, push
the safety catch towards the front.
After the interruption:
Release the trigger gun. To do so, push
the safety catch towards the back.
Open the hand spray gun.
The appliance will switch on again.
On opening the hand-spray gun, the device
starts within the readiness period. The indi-
cator lamp glows green.
The readiness period is over if the hand-
spray gun remains closed for 30 minutes.
The indicator lamp blinks green.
Set the appliance switch to "0".
Wait for a while.
Set the appliance switch to "I".
Customer Service can switch the device to
continuous operations.
Shut off water supply.
Open the hand spray gun.
Switch on the pump with the power
switch and allow to run for about 5-10
seconds.
Close the hand spray gun.
Set the appliance switch to "0/OFF“.
Pull main plug out of socket with dry
hands only.
Remove water connection.
Activate hand spray gun until device is
pressure less.
Secure the trigger gun. To do so, push
the safety catch towards the front.
DANGER
Danger of scalding on account of hot water.
The water remaining in the switched off de-
vice can get heated up. When you remove
the hose from the water inlet, the heated
water can spray out and cause scalding. Do
not remove the hose before the device has
cooled down.
Insert the hand-spray gun in the holder.
Wind up the high-pressure hose and
hang it over the hose storage.
Wind the connection cable around the
cable holder.
Position of the dos-
ing valve
1357
Detergent concen-
tration [%]
(for max. flow
quantity)
0,5 2,5 5,0 7,0
Recommended cleaning method
Interrupting operation
Operational readiness period
Reset readiness period
Turn off the appliance
Storing the Appliance
7EN

– 6
ATTENTION
Frost will destroy the not completely water
drained device.
Store the appliance in a frost free area.
Emptying the detergent tank (see "Care
and Maintenance/ as required").
Drain water.
Pump in conventional frost protection
agents through the appliance.
Note:
Use normal glycol-based anti-freezing
agents for automobiles.
Observe handling instructions of the anti-
freeze agent manufacturer.
Operate device for max. 1 minute until
the pump and conduits are empty.
몇CAUTION
Risk of personal injury or damage! Mind the
weight of the appliance during transport.
ATTENTION
Protect the trigger from damage during
transport.
Pull the device behind you at the handle
for transporting it over longer distances.
Empty the detergent tank before trans-
porting in horizontal position.
When transporting in vehicles, secure
the appliance according to the guide-
lines from slipping and tipping over.
몇CAUTION
Risk of personal injury or damage! Consider
the weight of the appliance when storing it.
This appliance must only be stored in inte-
rior rooms.
DANGER
Risk of injury by inadvertent startup of ap-
pliance and electrical shock.
Prior to all work on the appliance, switch off
the appliance and pull the power plug.
Note:
Used oil must only be disposed of by the
designated collection points. Please turn in
used oil there. Polluting the environment
with used oil is prosecutable.
You can sign with your dealer a contract for
regular safety inspection or even sign a
maintenance contract. Please take advice
on this matter.
Check connection cable for damages
(risk of electrical shock); get the dam-
aged connection cable replaced imme-
diately by an authorised customer ser-
vice person/ electrician.
Check the high pressure hose for dam-
ages (risk of bursting).
Please arrange for the immediate ex-
change of a damaged high-pressure
hose.
Check appliance (pump) for leaks.
3 drops per minute are permitted and
can come out from the lower side of the
appliance. Call Customer Service if
there is heavy leakage.
Check oil level Please contact Custom-
er Service immediately if the oil is milky
(water in oil).
Clean the fine filter.
Unpressurize the appliance.
Unscrew the fastening screws of the
device hood; remove the device hood.
Unscrew lid with filter.
Clean the filter with clean water or com-
pressed air.
Reinstall in reverse sequence.
Clean filter at the detergent suck hose.
Have the maintenance of the device
performed by the customer service.
Oil change.
Frost protection
If you cannot store it in a frost-free place:
Transport
Storage
Care and maintenance
Safety inspection/ maintenance
contract
Before each use
Weekly
Every 500 operating hours, at least
annually
8 EN

– 7
Note:
See "Specifications" for oil volume and
type.
Unscrew the fastening screws of the
device hood; remove the device hood.
Turn out the oil drain screw at the front
on the motor casing.
Drain the oil in a collection basin.
Screw in the oil drain screw.
Fill in new oil slowly; air bubbles should
go out.
Attach the lid of the oil container.
Fasten the device hood.
Empty and clean the detergent tank.
Pull out the locking cap for the deter-
gent tank along with the suction hose.
Lay the device on the reverse.
Empty and clean the detergent tank.
DANGER
Risk of injury by inadvertent startup of ap-
pliance and electrical shock.
–Prior to all work on the appliance,
switch off the appliance and pull the
power plug.
–Get the electrical components checked
and repaired only by authorised cus-
tomer service persons.
–Contact an authorised customer service
person in case of problems not men-
tioned in this chapter or if you are in
doubt or when you have been explicitly
asked to do so.
The indicator lamps display the operating
states (green) and interruptions (red).
Reset:
Set the appliance switch to "0".
Wait for a while.
Set the appliance switch to "I".
– Continuous green:
The appliance is now ready for opera-
tion.
– blinks green once:
Operational readiness has expired after
30 minutes.
The appliance has switched off after 30
minutes of continuous operation (safety
if the high pressure hose bursts).
– blinks red once:
High-pressure side is leaky.
Check high pressure hose, hose con-
nections and hand spray gun for leaks.
– blinks red twice:
Engine is too hot.
Set the appliance switch to "0".
Allow device to cool down.
Set the appliance switch to "I".
– blinks red thrice:
Fault in the voltage supply.
Check main connections and mains
fuse.
– blinks red four times:
Excessive power consumption.
Call Customer Service.
Operational readiness period has ex-
pired. Indicator lamp is blinking green.
Switch on/off the device switch again.
Check connection cable for damages.
Call Customer Service in case of elec-
trical defects.
Set nozzle to "High pressure".
Clean/ replace nozzle.
Clean the fine filter; replace it, if neces-
sary.
Deaerate the appliance (see "Start-up")
Check water supply level (refer to tech-
nical data).
Check all inlet pipes to the pump.
Contact Customer Service if needed.
Oil change
If required
Troubleshooting
Indicator lamp
Operating status display
Fault indication
Appliance is not running
Pressure does not build up in the
appliance
9EN

– 8
3 drops per minute are permitted and can
come out from the lower side of the appli-
ance. Call Customer Service if there is
heavy leakage.
With stronger leak, have device
checked by customer service.
Check suction pipes for water and de-
tergent and ensure that they are leak-
proof.
Deaerate the appliance (see "Start-up")
Clean the fine filter.
Contact Customer Service if needed.
Replace the high-pressure nozzle with
the included low-pressure nozzle.
Check/ clean detergent suction hose
with filter.

Clean/ replace backflow valve in the con-
nection of the detergent suction hose.
Open or check/clean detergent dosing
valve.
Clean the deaerating hole of the deter-
gent tank in the casing.
Contact Customer Service if needed.
Only use original accessories and spare
parts, they ensure the safe and trouble-free
operation of the device.
For information about accessories and
spare parts, please visit www.kaerch-
er.com.
The warranty terms published by the rele-
vant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in man-
ufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.
We hereby declare that the machine de-
scribed below complies with the relevant
basic safety and health requirements of the
EU Directives, both in its basic design and
construction as well as in the version put
into circulation by us. This declaration shall
cease to be valid if the machine is modified
without our prior approval.
The undersigned act on behalf and under
the power of attorney of the company man-
agement.
Authorised Documentation Representative
S. Reiser
Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Phone: [phone]
Fax: [phone]
Winnenden, 2016/03/01
Pump leaky
Pump is vibrating
Detergent is not getting sucked in
Accessories and Spare Parts
Warranty
EU Declaration of Conformity
Product: High pressure cleaner
Type: 1.286-xxx
Relevant EU Directives
2006/42/EC (+2009/127/EC)
2014/30/EU
2000/14/EC
Applied harmonized standards
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 2015
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2013
EN 61000–3–11: 2000
EN 62233: 2008
Applied conformity evaluation method
2000/14/EC: Appendix V
Sound power level dB(A)
Measured: 85
Guaranteed: 87
CEO Head of Approbation
10 EN

– 9
Technical specifications
1.286-901.0 1.286-907.0
Main Supply
Voltage V 380 220
Current type Hz 3~ 50 3~ 60
Connected load kW 7,7 7,5
Protection (slow, char. C) A 16 25
Type of protection IPX5
Maximum allowed net impedance Ohm (0,145+j0,090)
Extension cable 10 m mm22,5
Extension cord 30 m mm24–
Water connection
Max. feed temperature °C 70
Min. feed volume l/h (l/min) 1200 (20)
Suck height from open container (20 °C) m 0,5
Max. feed pressure MPa (bar) 1 (10)
Performance data
Operating pressure of water (using standard nozzle) MPa (bar) 3...19 (30...190)
Size of standard nozzle 060
Max. operating over-pressure MPa (bar) 20,9 (209)
Flow rate l/h (l/min) 500...1038
(8,3...17,31)
500...1050
(8,3...17,5)
Detergent suck in l/h (l/min) 0...80 (0...1,3)
Max. recoil force of trigger gun N 62
Values determined as per EN 60335-2-79
Hand-arm vibration value
Hand spray gun m/s2<2,5
Spray lance m/s2<2,5
Uncertainty K m/s20,3
Sound pressure level LpA dB(A) 72
Uncertainty KpA dB(A) 2
Sound power level LWA + Uncertainty KWA dB(A) 87
Fuel
Amount of oil l 1,2
Oil grade SAE 90
Dimensions and weights
Length mm 560
Width mm 500
Height mm 1090
Weight without accessories (SX) kg 82 78,7
Content detergent tank l 6
11EN

– 1
Antes del primer uso de su apa-
rato, lea este manual original,
actúe de acuerdo a sus indicaciones y
guárdelo para un uso posterior o para otro
propietario posterior.
véase contraportada
1 Pistola pulverizadora EASY!Force
2 Palanca de disparo
3 Palanca de seguro
4 Manguera de alta presión EASY!Lock
5 Soporte para los accesorios
6 Válvula dosificadora de detergente
7 Tapa de cierre para el depósito de de-
tergente
8 Depósito de detergente
9 Manguera de detergente con filtro
10 Tornillo de fijación del capó del aparato
11 Interruptor del aparato
12 Capó del aparato
13 Manómetro
14 Conexión de alta presión EASY!Lock
15 Soporte para boquillas
16 Conexión de agua
17 filtro de depuración fina
18 Indicador del nivel de aceite
19 Recipiente de aceite
20 Piloto de control de estado de funciona-
miento / avería
21 Soporte para manguera
22 Ventilación depósito de detergente
23 Compartimento para los accesorios
24 Portacables
25 asidero
26 Tuerca de racor
27 boquilla
28 Tubo pulverizador EASY!Lock
29 Regulación de presión/cantidad
(solo 1.286-907.0)
30 Muesca de seguridad
– Los elementos de control para el proce-
so de limpieza son amarillos.
–
Los elementos de control para el manteni-
miento y el servicio son de color gris claro.
– ¡Antes de la primera puesta en marcha
lea sin falta las instrucciones de uso y
las instrucciones de seguridad n.°
5.951-949.0!
– Respetar las normativas vigentes na-
cionales correspondientes para eyecto-
res de líquidos.
– Respetar las normativas vigentes na-
cionales correspondientes de preven-
ción de accidentes. Los eyectores de lí-
quidos deben ser examinados regular-
mente y tiene que guardarse una copia
escrita de la revisión.
– No se debe efectuar ningún tipo de mo-
dificación en el aparato/accesorios.
PELIGRO
Aviso sobre un riesgo de peligro inmediato
que puede provocar lesiones corporales
graves o la muerte.
몇ADVERTENCIA
Aviso sobre una situación propablemente
peligrosa que puede provocar lesiones cor-
porales graves o la muerte.
몇PRECAUCIÓN
Indicación sobre una situación que puede
ser peligrosa, que puede acarrear lesiones
leves.
CUIDADO
Aviso sobre una situación probablemente
peligrosa que puede provocar daños mate-
riales.
Índice de contenidos
Elementos del aparato . . . . . . ES 1
Indicaciones de seguridad . . . ES 1
Uso previsto . . . . . . . . . . . . . . ES 2
Dispositivos de seguridad. . . . ES 2
Protección del medio ambiente ES 3
Antes de la puesta en marcha ES 3
Puesta en marcha. . . . . . . . . . ES 3
Manejo . . . . . . . . . . . . . . . . . . ES 4
Transporte. . . . . . . . . . . . . . . . ES 6
Almacenamiento . . . . . . . . . . . ES 7
Cuidados y mantenimiento . . . ES 7
Ayuda en caso de avería . . . . ES 8
Accesorios y piezas de repuestoES 9
Garantía . . . . . . . . . . . . . . . . . ES 9
Declaración UE de conformidadES 9
Datos técnicos . . . . . . . . . . . . ES 10
Elementos del aparato
Identificación por colores
Indicaciones de seguridad
Niveles de peligro
12 ES

– 2
Los chorros a alta presión pue-
den ser peligrosos si se usan in-
debidamente. No dirija el chorro hacia per-
sonas, animales o equipamiento eléctrico
activo, ni apunte con él al propio aparato.
De acuerdo con las normativas vi-
gentes, está prohibido utilizar el
aparato sin un separador de siste-
ma en la red de agua potable. Se
debe utilizar un separador de sistema apro-
piado de la empresa KÄRCHER, alternati-
vamente, un separador de sistema que
cumpla la norma EN 12729 tipo BA.
El agua que haya pasado por un separador del
sistema será catalogada como no potable.
몇PRECAUCIÓN
Conectar el separador de sistema siempre
a la alimentación de agua, nunca directa-
mente al equipo.
Utilizar exclusivamente esta limpiadora a
presión
–
la limpieza con chorros a baja presión y
detergente (p. ej., limpieza de máquinas,
vehículos, edificios, herramientas),
– para limpiar con el chorro a alta presión sin
detergente (p. ej. limpieza de fachadas, te-
rrazas, herramientas de jardinería).
Recomendamos que use la fresadora de
suciedad para la suciedad más resistente.
Requisitos para la calidad del agua:
CUIDADO
Sólo se puede utilizar agua limpia como
medio de alta presión. La suciedad provo-
ca desgasto prematuro o sedimentos en el
aparato.
Si se utiliza agua reciclada, no se pueden
superar los siguientes limites.
La función de los dispositivos de seguridad
es proteger al usuario y está prohibido po-
nerlos fuera de servicio y modificar o igno-
rar su funcionamiento.
Al reducir la cantidad de agua con la regu-
lación de presión y caudal se abre la válvu-
la de rebose y una parte del agua refluye al
lado de succión de la bomba.
Cuando se suelta la palanca de disparo de
la pistola pulverizadora, un interruptor de
presión desconecta la bomba y el chorro de
alta presión se para. Cuando se acciona la
palanca de disparo, se conecta la bomba
nuevamente.
La válvula de derivación y el presostato vie-
ne configurados y precintados de fábrica.
El ajuste lo debe realizar solamente el ser-
vicio postventa.
Símbolos en el aparato
Uso previsto
Valor pH 6,5...9,5
Conductividad eléctrica *
Conductividad
agua fresca
+1200 µS/cm
sustancias que se pueden
depositar **
< 0,5 mg/l
Sustancias que se pueden
filtrar ***
< 50 mg/l
Hidrocarburos < 20 mg/l
Cloruro < 300 mg/l
Sulfato < 240 mg/l
Calcio < 200 mg/l
Dureza total < 28 °dH
< 50 °TH
< 500 ppm
(mg CaCO3/l)
Hierro < 0,5 mg/l
Manganeso < 0,05 mg/l
Cobre < 2 mg/l
Cloro activo < 0,3 mg/l
sin olores desagradables
* Máxito total 2000 µS/cm
** Volumen de prueba 1 l, tiempo de sedi-
mentación 30 min
*** sin sustancias abrasivas
Dispositivos de seguridad
Válvula de derivación con
presostato
13ES

– 3
Los equipos eléctricos y electrónicos con-
tienen a menudo componentes que pue-
den representar un peligro potencial para
la salud de las personas y para el medio
ambiente en caso de que se manipulen o
se eliminen de forma errónea. Estos com-
ponentes son necesarios para el correcto
funcionamiento del equipo. Los equipos
marcados con este símbolo no pueden eli-
minarse con la basura doméstica.
Indicaciones sobre ingredientes
(REACH)
Encontrará información actual sobre los in-
gredientes en:
www.kaercher.com/REACH
– Comprobar el contenido del paquete al
desembalar.
– En caso de daños de transporte infor-
me inmediatamente al fabricante.
Leer el indicador de nivel de aceite con
el aparato parado. El nivel de aceite tie-
ne que estar por encima de ambas agu-
jas.
Extraer el tornillo de fijación del capó
del aparato, retirar el capó.
Cortar la punta de la tapa del depósito
de aceite.
Fijar el capó del aparato.
Aviso: El sistema EASY!Lock conecta
componentes de forma rápida y segura
mediante una rosca rápida con tan solo
una vuelta.
Conectar la boquilla de alta presión so-
bre el tubo pulverizador.
Montar la tuerca de racor y apretarla
con la mano (EASY!Lock).
Conectar el tubo pulverizador con la
pistola pulverizadora y apretar a mano
(EASY!Lock).
Conectar la manguera de alta presión
con la pistola pulverizadora y la co-
nexión de alta presión del aparato y
apretar a mano (EASY!Lock).
Encajar el portacables en el orificio late-
ral de la empuñadura.
몇ADVERTENCIA
¡Riesgo de lesiones! El aparato, los acce-
sorios, los tubos de alimentación y las co-
nexiones deben estar en perfecto estado.
Si no están en perfecto estado, no deben
utilizarse.
Protección del medio ambiente
Los materiales empleados para el
embalaje son reciclables y recu-
perables. No tire el embalaje a la
basura doméstica y entréguelo en
los puntos oficiales de recogida
para su reciclaje o recuperación.
Los aparatos viejos contienen ma-
teriales valiosos reciclables que
deberían ser entregados para su
aprovechamiento posterior. Evite
el contacto de baterías, aceites y
materias semejantes con el medio
ambiente. Por este motivo, entre-
gue los aparatos usados en los
puntos de recogida previstos para
su reciclaje.
Antes de la puesta en marcha
Desembalar
Controle el nivel de aceite
Activar la ventilación del recipiente
de aceite
Montar la pistola pulverizadora
manual, la lanza dosificadora y la
boquilla
Puesta en marcha
2.
1.
14 ES

– 4
몇PELIGRO
Peligro de lesiones por descarga eléctrica.
–Es imprescindible que el aparato está
conectado con un enchufe a la red eléc-
trica. Está prohibido establecer una co-
nexión no separable con la red eléctri-
ca. El enchufe sirve para poder desco-
nectarse de la red.
–Conecte el aparato únicamente a co-
rriente alterna.
–Protección mínima por fusible de la
toma de corriente (véase Datos técni-
cos).
–La impedancia de red máxima permiti-
da en el punto de conexión eléctrica
(véanse los datos técnicos) no debe ser
excedida. En caso de confusión res-
pecto a la impendacia de red existente
en su punto de conexión, póngase en
contacto con la empresa que le sumi-
nistra la energía.
–Utilizar un alargador con suficiente cor-
te trasversal (véase "Datos técnicos") y
enrollar desde la parte delantera del
tambor del cable.
Valores de conexión: véase la placa de ca-
racterísticas/datos técnicos.
Desenrollar el cable de red y colocarlo
en el suelo.
Enchufar la clavija de red a una toma de
corriente.
몇ADVERTENCIA
Tenga en cuenta las normas de la empresa
suministradora de agua.
De acuerdo con las normativas vi-
gentes, está prohibido utilizar el
aparato sin un separador de siste-
ma en la red de agua potable. Se
debe utilizar un separador de sistema apro-
piado de la empresa KÄRCHER, alternati-
vamente, un separador de sistema que
cumpla la norma EN 12729 tipo BA.
El agua que haya pasado por un separador
del sistema será catalogada como no pota-
ble.
Valores de conexión, ver datos técnicos.
Conectar la tubería de abastecimiento
(largo mín. 7,5m, diámetro mín. 3/4“) a
la conexión de agua del aparato y a la
alimentación de agua (como el grifo).
Indicación:
La tubería de abastecimiento de agua no
está incluida en el volumen de suministro.
Abrir el suministro de agua.
Atornille la manguera de aspiración con
filtro (nº referencia 4.440-238.0) a la co-
nexión del agua.
Purgar el aire del aparato:
Desenroscar la boquilla.
Dejar funcionar el aparato hasta que
salga el agua sin burbujas.
Desconecte el aparato y vuelva a ator-
nillar la boquilla.
PELIGRO
¡Peligro de lesiones! No utilizar el aparato
nunca sin la lanza dosificadora sin montar.
Comprobar que la lanza dosificadora está
bien colocada antes de cada uso. La rosca
de la lanza dosificadora debe estar bien
apretada con la mano.
Peligro de explosiones
No pulverizar líquidos combustibles.
Si se usa el equipo en zonas de riesgo
(p.ej. gasolineras) se deben respetar las re-
glamentaciones de seguridad correspon-
dientes.
¡Riesgo de lesiones! Durante el trabajo su-
jete con firmeza con las dos manos la pis-
tola pulverizadora y el tubo pulverizador.
¡Riesgo de lesiones! Durante el funciona-
miento, la palanca de disparo y la palanca
de fijación no deben estar bloqueadas.
¡Riesgo de lesiones! Si la palanca de fija-
ción está dañada, llamar al servicio técnico.
Peligro de lesiones por chorro de agua de
alta presión. Antes de llevar a cabo traba-
Conexión eléctrica
Conexión de agua
Conexión a la toma de agua
Aspiración del agua de depósitos
abiertos
Manejo
15ES

– 5
jos en el equipo, empujar el seguro de la
pistola pulverizadora hacia delante.
몇PRECAUCIÓN
Limpiar los motores sólo en las zonas con
el separador de aceite correspondiente
(protección del medio ambiente).
Abrir la pistola pulverizadora: Accionar
la palanca de fijación y la palanca de
disparo.
Cerrar la pistola de pulverización: Sol-
tar la palanca de fijación y la palanca de
disparo.
Indicación:
El equipo está equipado con un interruptor
de presión. El motor sólo funciona cuando
la pistola pulverizadora está abierta.
Colocar el interruptor principal en la po-
sición "I".
El piloto de control se ilumina en verde.
Quitar el seguro de la pistola pulveriza-
dora empujando la palanca de fijación
hacia atrás.
Abrir la pistola pulverizadora manual.
PELIGRO
Al ajustar la regulación de presión y caudal
procurar que no se suelte la rosca de la lan-
za dosificadora.
Ajustar la presión de trabajo y el caudal
girando (con progresión continua) (+/-)
el regulador de presión y caudal.
Indicación:
Cuando se transporte una cantidad míni-
ma, el calor del motor se encarga de calen-
tar el agua a aprox. 15 ºC.
몇ADVERTENCIA
Todos aquellos detergentes inadecuados
podrán dañar el aparato y el objeto a lim-
piar. Utilizar solo detergentes que hayan
sido autorizados por Kärcher. Tenga en
cuenta la dosis recomendada y las indica-
ciones que incluyen los detergentes. Utilice
los detergentes con moderación para no
perjudicar el medio ambiente.
Tener en cuenta las indicaciones de segu-
ridad de los detergentes.
Los detergentes Kärcher aseguran un fun-
cionamiento sin averías. Solicite el aseso-
ramiento oportuno o pida nuestro catálogo
o nuestra hoja informativa sobre detergen-
tes.
Llenar el depósito de detergente.
PELIGRO
¡Riesgo de lesiones! Desconectar el apara-
to antes de cambiar la boquilla y accionar la
pistola pulverizadora hasta que el aparato
se quede sin presión.
Asegurar la pistola pulverizadora em-
pujando la palanca de fijación hacia de-
lante.
Sustituya la boquilla de alta presión por
la boquilla de baja presión (tamaño
250, accesorio).
Coloque la válvula de dosificación del
detergente en la concentración desea-
da.
Concentración de detergente [%] (para el
caudal máx.)
Rocíe la superficie seca con detergente
y déjelo actuar pero sin dejar que se se-
que.
Aplique el chorro de agua a alta presión
sobre la suciedad disuelta para elimi-
narla.
Tras el funcionamiento, introducir el fil-
tro en agua limpia. Girar la válvula dosi-
ficadora a la concentración máxima de
detergente. Arrancar el aparato y en-
juagar durante un minuto.
Cerrar la pistola de pulverización ma-
nual.
El aparato se desconecta.
Abrir/cerrar la pistola pulverizadora
Funcionamiento con alta presión
Sólo 1.286-907.0:
Funcionamiento con detergente
Posición válvula
dosificadora
1357
Concentración de
detergente [%]
(a máx. caudal)
0,5 2,5 5,0 7,0
Método de limpieza recomendado
Interrupción del funcionamiento
16 ES

– 6
Asegurar la pistola pulverizadora em-
pujando la palanca de fijación hacia de-
lante.
Tras la interrupción:
Quitar el seguro de la pistola pulveriza-
dora empujando la palanca de fijación
hacia atrás.
Abrir la pistola pulverizadora manual.
El aparato se conecta de nuevo.
Durante el tiempo de disponibilidad el apa-
rato se inicia al abrir la pistola pulverizado-
ra manual. El piloto de control se ilumina en
verde.
Si la pistola pulverizadora manual perma-
nece 30 minutos cerrada, se termina el
tiempo de disponibilidad. El piloto de con-
trol parpadea en verde.
Colocar el interruptor principal en la po-
sición "0".
Espere un poco.
Colocar el interruptor principal en la po-
sición "I".
El aparato puede ser reajustado a modo
continuo por el servicio técnico.
Cerrar el abastecimiento de agua.
Abrir la pistola pulverizadora manual.
Conectar la bomba con el interruptor de
equipo y dejar en marcha 5-10 segun-
dos.
Cerrar la pistola de pulverización ma-
nual.
Ponga el interruptor del aparato en "0/
OFF".
Sacar el enchufe de la toma de corrien-
te sólo con las manos secas.
Retirar la conexión de agua.
Poner en funcionamiento la pistola pul-
verizadora manual hasta que no quede
presión en el aparato.
Asegurar la pistola pulverizadora em-
pujando la palanca de fijación hacia de-
lante.
PELIGRO
Peligro de escaldamiento por agua calien-
te. Si el recipiente desconectado contiene
agua residual, esta se puede calentar. Al
retirar la manguera de alimentación de
agua, el agua calentada puede salpicar y
provocar escaldamientos. Quitar la man-
guera cuando se haya enfriado el aparato.
Introducir la pistola pulverizadora ma-
nual en el soporte.
Enrollar la manguera de alta presión y
colgar sobre el soporte de manguera.
Enrollar el cable de conexión alrededor
del soporte de cable.
CUIDADO
El hielo deteriora el aparato si éste no se ha
vaciado por completo de agua.
Coloque el aparato en un lugar a salvo de
las heladas.
Vaciar el depósito de detergente (véase
"Cuidados y mantenimiento/Si es nece-
sario").
Dejar salir agua.
Bombee anticongelante de los habitua-
les en el mercado en el aparato.
Indicación:
Utilizar anticongelante habitual para auto-
móviles con una base de glicol.
Tener en cuenta las instrucciones de uso
del fabricante del anticongelante.
Dejar en marcha el aparato durante 1
minuto como máximo hasta que la
bomba y los conductos estén vacíos.
몇PRECAUCIÓN
¡Peligro de lesiones y daños! Respetar el
peso del aparato para el transporte.
CUIDADO
Proteger la palanca de fijación contra da-
ños durante el transporte.
Tiempo de disponibilidad
Restablecer tiempo de
disponibilidad
Desconexión del aparato
Almacenamiento del aparato
Protección antiheladas
Si no es posible el almacenamiento libre
de heladas:
Transporte
17ES

– 7
Para transportar el aparato por trayec-
tos largos, tire de él mediante el asa.
Vaciar el depósito de detergente antes
de realizar el transporte en horizontal.
Al transportar en vehículos, asegurar el
aparato para evitar que resbale y vuel-
que conforme a las directrices vigentes.
몇PRECAUCIÓN
¡Peligro de lesiones y daños! Respetar el
peso del aparato en el almacenamiento.
Este aparato sólo se puede almacenar en
interiores.
PELIGRO
Peligro de lesiones causadas por un apara-
to que se arranque involuntariamente y
descarga eléctrica.
Antes de efectuar cualquier trabajo en el
aparato, hay que desconectarlo de la red
eléctrica.
Indicación:
El aceite usado solo se puede eliminar en
los punto de recogida previstos para ello.
Entregue el aceite usado allí. Ensuciar el
medioambiente con aceite usado es ilegal.
Acuerde una inspección regular de seguri-
dad con su distribuidor o cierre un contrato
de mantenimiento. Solicite el asesoramien-
to oportuno.
Comprobar si el cable de conexión está
dañado (peligro por descarga eléctri-
ca), encargar al servicio técnico/electri-
cista que cambie inmediatamente el ca-
ble de conexión dañado.
Compruebe que no haya daños en la
manguera de alta presión (riesgo de es-
tallido).
Si la manguera de alta presión presenta
daños, debe sustituirla inmediatamen-
te.
Comprobar si el aparato (bomba) es es-
tanco.
Está permitido perder 3 gotas de agua
por minuto y pueden salir por la parte
inferior del aparato. En caso de fuga de
mayor envergadura consultar al servi-
cio de atención al cliente.
Comprobar el nivel de aceite. Si el acei-
te tiene aspecto lechoso (señal de pre-
sencia de agua en el aceite) consultar
inmediatamente al servicio técnico.
Limpiar el filtro de depuración fina.
Despresurizar el sistema de alta pre-
sión.
Extraer el tornillo de fijación del capó
del aparato, retirar el capó.
Desenroscar la tapa con el filtro.
Limpiar el filtro con agua limpia o aire
comprimido.
Montar siguiendo los pasos a la inver-
sa.
Limpie el filtro en la manguera de aspi-
ración de detergente.
Solicitar al servicio técnico que efectúe
el mantenimiento del aparato.
ha de cambiar el aceite.
Indicación:
Caudal y tipo de aceite, vea "Datos técni-
cos".
Extraer el tornillo de fijación del capó
del aparato, retirar el capó.
Desenrosque el tornillo purgador de
aceite de la parte delantera de la carca-
sa del motor.
Suelte el aceite en el recipiente colec-
tor.
Enrosque el tornillo purgador de aceite.
Introducir lentamente aceite nuevo; de-
jar que salgan las burbujas de aire.
Colocar la tapa del depósito de aceite.
Fijar el capó del aparato.
Almacenamiento
Cuidados y mantenimiento
Inspección de seguridad/contrato
de mantenimiento
Antes de cada servicio
Todas las semanas
Cada 500 horas de servicio, al
menos cada año
Cambio de aceite
18 ES

– 8
Vaciar y limpiar el depósito de deter-
gente.
Extraer la tapa de cierre para el depósi-
to de detergente con manguera de as-
piración.
Colocar el aparato sobre la parte trasera.
Vaciar y limpiar el depósito de detergente.
PELIGRO
Peligro de lesiones causadas por un apara-
to que se arranque involuntariamente y
descarga eléctrica.
–Antes de efectuar cualquier trabajo en
el aparato, hay que desconectarlo de la
red eléctrica.
–En caso de avería, la reparación de las
piezas eléctricas solo debe efectuarla
el servicio técnico autorizado.
–En caso de averías que no se mencio-
nen en este capítulo, consulte al servi-
cio técnico oficial en caso de duda y si
se indica explícitamente.
El piloto de control muestra los estados de
funcionamiento (verde) y averías (rojo).
Restablecer:
Colocar el interruptor principal en la po-
sición "0".
Espere un poco.
Colocar el interruptor principal en la po-
sición "I".
– Luz continua verde:
El aparato está listo para el servicio.
– parpadear 1 vez verde:
La disponibilidad de servicio expira tras
30 minutos.
El aparato se ha apagado tras 30 minu-
tos de funcionamiento continuo (seguri-
dad ante manguera de alta presión
reventada).
– parpadear 1 vez rojo:
Extremo de alta presión no estanco.
Comprobar la estanqueidad de la man-
guera de alta presión, de las conexio-
nes de la manguera y pistola
pulverizadora manual.
– parpadear 2 veces rojo:
Motor demasiado caliente.
Colocar el interruptor principal en la po-
sición "0".
Deje enfriar el aparato.
Colocar el interruptor principal en la po-
sición "I".
– parpadear 3 veces rojo:
Fallos en la alimentación de tensión.
Comprobar el cable de conexión y los
fusibles de red.
– parpadear 4 veces rojo:
Consumo de corriente demasiado alto.
Consultar al servicio de atención al cliente.
 El tiempo de disponibilidad ha expirado.
El piloto de control parpadea en verde.
Apagar y encender el aparato de nuevo.
Comprobar los daños del cable de co-
nexión.
En caso de un defecto eléctrico consul-
tar al servicio de atención al cliente.
Coloque la boquilla en la posición "pre-
sión alta".
Limpie la boquilla o cámbiela
Limpiar el filtro de depuración fina, si es
necesario cambiar.
Purgar el aparato (véase "Puesta en
marcha").
Verifique la cantidad de abastecimiento
de agua (ver datos técnicos).
Compruebe todos los tubos de abaste-
cimiento hacia la bomba.
Si es necesario, consultar al servicio de
atención al cliente.
Está permitido perder 3 gotas de agua por mi-
nuto y pueden salir por la parte inferior del apa-
rato. En caso de fuga de mayor envergadura
consultar al servicio de atención al cliente.
 En caso de fuga de mayor envergadura deje
que el servicio técnico revise el aparato.
En caso necesario
Ayuda en caso de avería
piloto de control
Indicador de estado de funcionamiento
Indicación de averías
El aparato no funciona
El aparato no alcanza la presión
necesaria
La bomba no es estanca
19ES

– 9

Comprobar la estanqueidad de las tube-
rías de absorción de agua y detergente.
Purgar el aparato (véase "Puesta en
marcha").
Limpiar el filtro de depuración fina.
Si es necesario, consultar al servicio de
atención al cliente.

Sustituir la boquilla de alta presión por la
boquilla de baja presión suministrada.
Compruebe o limpie la manguera de
detergente con filtro.
Limpie o cambie la válvula de retención
en la conexión de la manguera de aspi-
ración del detergente.
Abra o compruebe o limpie la válvula
dosificadora de detergente.
Limpiar el orificio de ventilación del de-
pósito de detergente de la carcasa.
Si es necesario, consultar al servicio de
atención al cliente.
Utilice solamente accesorios y recambios
originales, ya que garantizan un funciona-
miento correcto y seguro del equipo.
Puede encontrar información acerca de los
accesorios y recambios en www.kaer-
cher.com.
En todos los países rigen las condiciones de
garantía establecidas por nuestra empresa
distribuidora. Las averías del aparato serán
subsanadas gratuitamente dentro del periodo
de garantía, siempre que se deban a defectos
de material o de fabricación. En un caso de
garantía, le rogamos que se dirija con el com-
probante de compra al distribuidor donde ad-
quirió el aparato o al servicio al cliente autori-
zado más próximo a su domicilio.
Por la presente declaramos que la máquina
designada a continuación cumple, tanto en lo
que respecta a su diseño y tipo constructivo
como a la versión puesta a la venta por noso-
tros, las normas básicas de seguridad y sobre
la salud que figuran en las directivas comuni-
tarias correspondientes. La presente declara-
ción perderá su validez en caso de que se
realicen modificaciones en la máquina sin
nuestro consentimiento explícito.
Los abajo firmantes actúan con plenos po-
deres y con la debida autorización de la di-
rección de la empresa.
Persona autorizada para la documentación:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tele.: [phone]
Fax: [phone]
Winnenden, 2016/03/01
La bomba da golpes
El detergente no se aspira
Accesorios y piezas de
repuesto
Garantía
Declaración UE de
conformidad
Producto: Limpiadora a alta presión
Modelo: 1.286-xxx
Directivas comunitarias aplicables
2006/42/CE (+2009/127/CE)
2014/30/UE
2000/14/CE
Normas armonizadas aplicadas
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 2015
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2013
EN 61000–3–11: 2000
EN 62233: 2008
Procedimiento de evaluación de la con-
formidad aplicado
2000/14/CE: Anexo V
Nivel de potencia acústica dB(A)
Medido: 85
Garantizado: 87
CEO Head of Approbation
20 ES
