Kärcher HD 17/14-4 S Plus User manual

HD 17/14-4 S Plus
HD 17/14-4 SX Plus
001
59657620 12/16
Deutsch 6
English 15
Français 24
Italiano 34
Nederlands 44
Español 53
Português 63
Dansk 73
Norsk 82
Svenska 91
Suomi 100
Ελληνικά 109
Türkçe 119
Русский 128
Magyar 139
Čeština 148
Slovenščina 157
Polski 166
Româneşte 176
Slovenčina 186
Hrvatski 195
Srpski 204
Български 213
Eesti 223
Latviešu 232
Lietuviškai 241
Українська 250
267



2

3

HD 17/14-4 S Plus
4

HD 17/14-4 SX Plus
5

– 1
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi-
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge-
brauch oder für Nachbesitzer auf.
siehe Umschlagseite

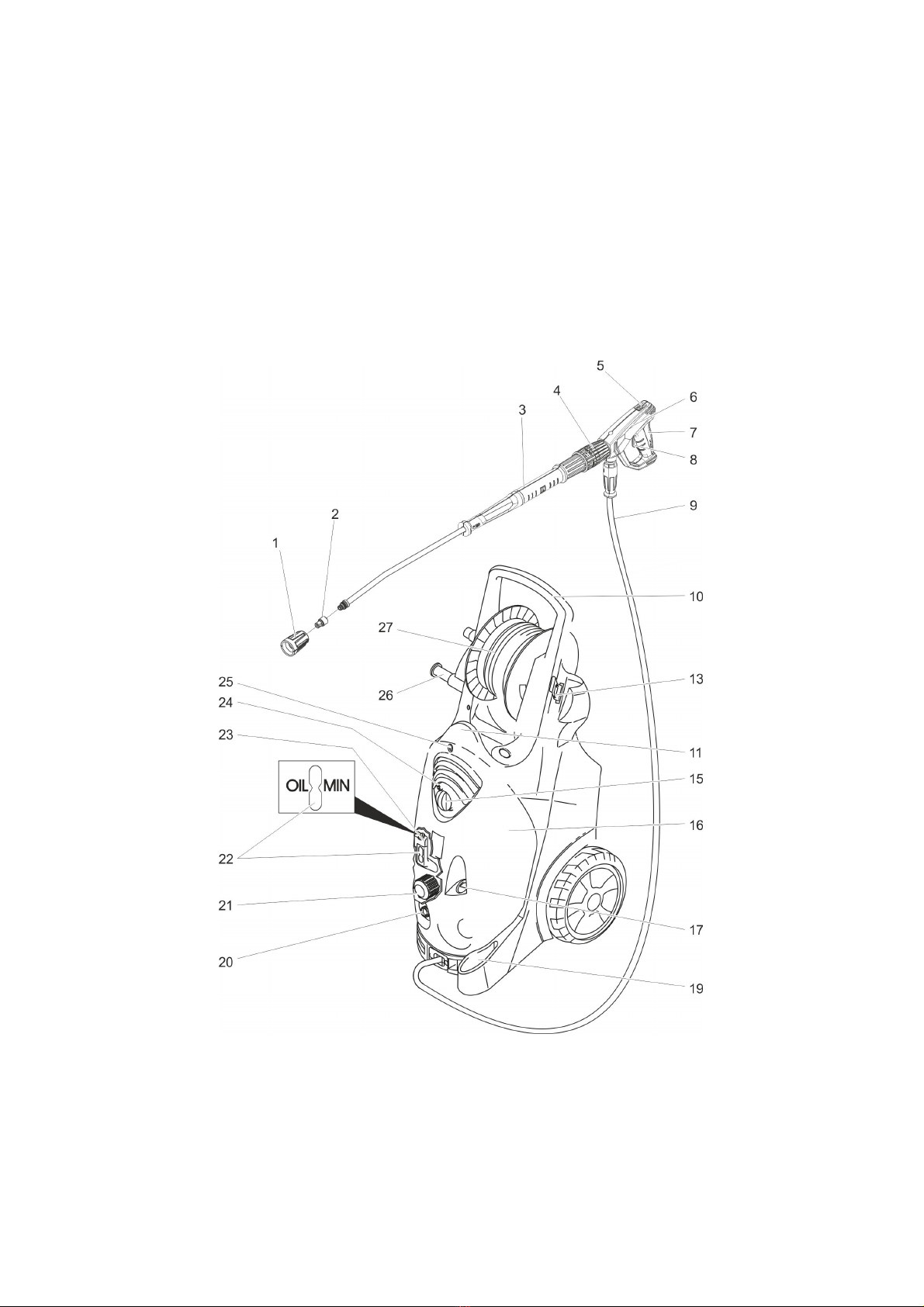

1Überwurfmutter
2 Düse
3Strahlrohr EASY!Lock
4Druck-/Mengenregulierung
5Sicherungsraste
6Handspritzpistole EASY!Force
7Abzugshebel
8Sicherungshebel
9Hochdruckschlauch EASY!Lock
10 Griff
11 Kabelhalter
12 Zubehörfach
13 Halter für Handspritzpistole
14 Schlauchablage
15 Geräteschalter
16 Gerätehaube
17 Manometer
18 Hochdruckanschluss EASY!Lock
19 Düsenablage
20 Wasseranschluss
21 Feinfilter
22 Ölstandsanzeige
23 Ölbehälter
24 Kontrollleuchte Betriebszustand / Stö-
rung
25 Befestigungsschraube Gerätehaube
26 Kurbel
27 Schlauchtrommel
–Bedienelemente für den Reinigungs-
prozess sind gelb.
–Bedienelemente für die Wartung und
den Service sind hellgrau.
–Vor erster Inbetriebnahme Sicherheits-
hinweise Nr. 5.951-949.0 unbedingt le-
sen!
– Jeweilige nationale Vorschriften des
Gesetzgebers für Flüssigkeitsstrahler
beachten.
– Jeweilige nationale Vorschriften des
Gesetzgebers zur Unfallverhütung be-
achten. Flüssigkeitsstrahler müssen re-
gelmäßig geprüft und das Ergebnis der
Prüfung schriftlich festgehalten werden.
–Am Gerät/Zubehör dürfen keine Verän-
derungen vorgenommen werden.
!GEFAHR
Hinweis auf eine unmittelbar drohende Ge-
fahr, die zu schweren Körperverletzungen
oder zum Tod führt.
"WARNUNG
Hinweis auf eine möglicherweise gefährli-
che Situation, die zu schweren Körperver-
letzungen oder zum Tod führen kann.
"VORSICHT
Hinweis auf eine möglicherweise gefährli-
che Situation, die zu leichten Verletzungen
führen kann.
ACHTUNG
Hinweis auf eine möglicherweise gefährli-
che Situation, die zu Sachschäden führen
kann.
Inhaltsverzeichnis
Geräteelemente . . . . . . . . . . . DE 1
Sicherheitshinweise . . . . . . . . DE 1
Bestimmungsgemäße Verwen-
dung . . . . . . . . . . . . . . . . . . . . DE 2
Sicherheitseinrichtungen. . . . . DE 2
Umweltschutz . . . . . . . . . . . . . DE 3
Vor Inbetriebnahme. . . . . . . . . DE 3
Inbetriebnahme. . . . . . . . . . . . DE 4
Bedienung. . . . . . . . . . . . . . . . DE 4
Transport. . . . . . . . . . . . . . . . . DE 6
Lagerung. . . . . . . . . . . . . . . . . DE 6
Pflege und Wartung . . . . . . . . DE 6
Hilfe bei Störungen . . . . . . . . . DE 7
Zubehör und Ersatzteile . . . . . DE 8
Garantie . . . . . . . . . . . . . . . . . DE 8
EU-Konformitätserklärung. . . . DE 8
Technische Daten . . . . . . . . . . DE 9
Geräteelemente
Farbkennzeichnung
Sicherheitshinweise
Gefahrenstufen
6 DE

– 2
Hochdruckstrahlen können bei
unsachgemäßem Gebrauch ge-
fährlich sein. Der Strahl darf nicht auf Per-
sonen, Tiere, aktive elektrische Ausrüstung
oder auf das Gerät selbst gerichtet werden.
Gemäß gültiger Vorschriften darf
das Gerät nie ohne Systemtrenner
am Trinkwassernetz betrieben
werden. Es ist ein geeigneter Sys-
temtrenner der Fa. KÄRCHER oder alter-
nativ ein Systemtrenner gemäß EN 12729
Typ BA zu verwenden.
Wasser, das durch einen Systemtrenner
geflossen ist, wird als nicht trinkbar einge-
stuft.
"VORSICHT
Systemtrenner immer an der Wasserver-
sorgung, niemals direkt am Gerät anschlie-
ßen.
Diesen Hochdruckreiniger ausschließlich
verwenden
– zum Reinigen mit dem Niederdruck-
strahl und Reinigungsmittel (z.B. Reini-
gen von Maschinen, Fahrzeugen, Bau-
werken, Werkzeugen),
– zum Reinigen mit Hochdruckstrahl
ohne Reinigungsmittel (z.B. Reinigen
von Fassaden, Terrassen, Gartengerä-
ten).
Anforderungen an die Wasserqualität:
ACHTUNG
Als Hochdruckmedium darf nur sauberes
Wasser verwendet werden. Verschmutzun-
gen führen zu vorzeitigem Verschleiß oder
Ablagerungen im Gerät.
Wird Recyclingwasser verwendet, dürfen
folgende Grenzwerte nicht überschritten
werden.
Sicherheitseinrichtungen dienen dem
Schutz des Benutzers und dürfen nicht au-
ßer Betrieb gesetzt oder in ihrer Funktion
umgangen werden.
Beim Reduzieren der Wassermenge mit
der Druck-/Mengenregulierung öffnet das
Überströmventil und ein Teil des Wassers
fließt zur Pumpensaugseite zurück.
Wird der Abzugshebel an der Handspritz-
pistole losgelassen, schaltet der Druck-
schalter die Pumpe ab, der Hochdruck-
strahl stoppt. Wird der Abzugshebel gezo-
gen, schaltet die Pumpe wieder ein.
Überströmventil und Druckschalter sind
werkseitig eingestellt und plombiert. Ein-
stellung nur durch den Kundendienst.
Symbole auf dem Gerät
Bestimmungsgemäße
Verwendung
pH-Wert 6,5...9,5
elektrische Leitfähigkeit * Leitfähigkeit
Frischwasser
+1200 µS/cm
absetzbare Stoffe ** < 0,5 mg/l
abfiltrierbare Stoffe *** < 50 mg/l
Kohlenwasserstoffe < 20 mg/l
Chlorid < 300 mg/l
Sulfat < 240 mg/l
Kalzium < 200 mg/l
Gesamthärte < 28 °dH
< 50 °TH
< 500 ppm
(mg CaCO3/l)
Eisen < 0,5 mg/l
Mangan < 0,05 mg/l
Kupfer < 2 mg/l
Aktivchlor < 0,3 mg/l
frei von üblen Gerüchen
* Maximum insgesamt 2000 µS/cm
** Probevolumen 1 l, Absetzzeit 30 min
*** keine abrasiven Stoffe
Sicherheitseinrichtungen
Überströmventil mit Druckschalter
7DE

– 3
Elektrische und elektronische Geräte ent-
halten oft Bestandteile, die bei falschem
Umgang oder falscher Entsorgung eine po-
tentielle Gefahr für die menschliche Ge-
sundheit und die Umwelt darstellen kön-
nen. Für den ordnungsgemäßen Betrieb
des Gerätes sind diese Bestandteile jedoch
notwendig. Mit diesem Symbol gekenn-
zeichnete Geräte dürfen nicht mit dem
Hausmüll entsorgt werden.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
www.kaercher.de/REACH
–Packungsinhalt beim Auspacken prüfen.
– Bei Transportschaden sofort Händler
informieren.
Ölstandsanzeige bei stehendem Gerät
ablesen. Der Ölstand muss oberhalb
der beiden Zeiger liegen.
Befestigungsschraube der Gerätehaube
herausdrehen, Gerätehaube abnehmen.
Spitze des Ölbehälterdeckels ab-
schneiden.
Gerätehaube befestigen.
Hinweis: Das EASY!Lock-System verbin-
det Komponenten durch ein Schnellgewin-
de mit nur einer Umdrehung schnell und si-
cher.
Hochdruckdüse auf Strahlrohr stecken.
Überwurfmutter montieren und hand-
fest anziehen (EASY!Lock).
Strahlrohr mit Handspritzpistole verbin-
den und handfest anziehen (EA-
SY!Lock).
Hochdruckschlauch mit Handspritzpis-
tole und Hochdruckanschluss des Ge-
rätes verbinden und handfest anziehen
(EASY!Lock).
Kabelhalter in die seitliche Bohrung am
Griff einrasten.
Kurbel in die Schlauchtrommelwelle
einstecken und einrasten.
Hochdruckschlauch vor dem Aufwi-
ckeln gestreckt auslegen.
Hochdruckschlauch durch Drehen der
Kurbel in gleichmäßigen Lagen auf die
Schlauchtrommel aufwickeln. Drehrich-
tung so wählen, dass der Hochdruck-
schlauch nicht geknickt wird.
Hochdruckschlauch mit Handspritzpis-
tole verbinden und handfest anziehen
(EASY!Lock).
Umweltschutz
Die Verpackungsmaterialien sind
recyclebar. Bitte werfen Sie die
Verpackungen nicht in den Haus-
müll, sondern führen Sie diese ei-
ner Wiederverwertung zu.
Altgeräte enthalten wertvolle recy-
clingfähige Materialien, die einer
Verwertung zugeführt werden
sollten. Batterien, Öl und ähnliche
Stoffe dürfen nicht in die Umwelt
gelangen. Bitte entsorgen Sie Alt-
geräte deshalb über geeignete
Sammelsysteme.
Vor Inbetriebnahme
Auspacken
Ölstand kontrollieren
Entlüftung Ölbehälter aktivieren
Handspritzpistole, Strahlrohr und
Düse montieren
Zubehör montieren
Bei Geräten ohne Schlauchtrommel:
Bei Geräten mit Schlauchtrommel:
2.
1.
8 DE

– 4
"WARNUNG
Verletzungsgefahr! Gerät, Zubehör, Zulei-
tungen und Anschlüsse müssen in ein-
wandfreiem Zustand sein. Falls der Zu-
stand nicht einwandfrei ist, darf das Gerät
nicht benutzt werden.
"GEFAHR
Verletzungsgefahr durch elektrischen
Schlag.
–Das Gerät muss zwingend mit einem Ste-
cker an das elektrische Netz angeschlos-
sen werden. Eine nicht trennbare Verbin-
dung mit dem Stromnetz ist verboten. Der
Stecker dient zur Netztrennung.
–Gerät nur an Wechselstrom anschließen.
–Mindestabsicherung der Steckdose
(siehe Technische Daten).
–Die maximal zulässige Netzimpedanz
am elektrischen Anschlusspunkt (siehe
Technische Daten) darf nicht über-
schritten werden. Bei Unklarheiten be-
züglich der an Ihrem Anschlusspunkt
vorliegenden Netzimpedanz setzen Sie
sich bitte mit Ihrem Energieversor-
gungsunternehmen in Verbindung.
–Verlängerungskabel mit ausreichen-
dem Querschnitt verwenden (siehe
„Technische Daten“) und ganz von der
Kabeltrommel abwickeln.
Anschlusswerte siehe Typenschild/Techni-
sche Daten.
Netzkabel abwickeln und auf dem Bo-
den ablegen.
Netzstecker in eine Steckdose stecken.
"WARNUNG
Vorschriften des Wasserversorgungsunter-
nehmens beachten.
Gemäß gültiger Vorschriften darf
das Gerät nie ohne Systemtrenner
am Trinkwassernetz betrieben
werden.
Es ist ein geeigneter Systemtrenner der Fa.
KÄRCHER oder alternativ ein Systemtren-
ner gemäß EN 12729 Typ BA zu verwen-
den.
Wasser, das durch einen Systemtrenner
geflossen ist, wird als nicht trinkbar einge-
stuft.
Anschlusswerte siehe Technische Daten.
Zulaufschlauch (Mindestlänge 7,5 m,
Mindestdurchmesser 1“) am Wasser-
anschluss des Gerätes und am Was-
serzulauf (zum Beispiel Wasserhahn)
anschließen.
Hinweis:
Der Zulaufschlauch ist nicht im Lieferum-
fang enthalten.
ACHTUNG
Beschädigungsgefahr durch Kavitation.
Wasser nicht ansaugen. Gerät immer mit
Druckwasser versorgen.
Wasserzulauf öffnen.
!GEFAHR
Verletzungsgefahr! Gerät nie ohne mon-
tiertes Strahlrohr verwenden. Strahlrohr vor
jeder Benutzung auf festen Sitz überprü-
fen. Verschraubung des Strahlrohrs muss
handfest angezogen sein.
Explosionsgefahr!
Keine brennbaren Flüssigkeiten versprü-
hen.
Beim Einsatz des Gerätes in Gefahrberei-
chen (z.B. Tankstellen) sind die entspre-
chenden Sicherheitsvorschriften zu beach-
ten.
Verletzungsgefahr! Beim Arbeiten
Handspritzpistole und Strahlrohr mit beiden
Händen halten.
Verletzungsgefahr! Der Abzugshebel und
der Sicherungshebel dürfen bei Betrieb
nicht festgeklemmt werden.
Verletzungsgefahr! Bei defektem Siche-
rungshebel Kundendienst aufsuchen.
Verletzungsgefahr durch Hochdruckwas-
serstrahl. Vor allen Arbeiten am Gerät Si-
cherungsraste an der Handspritzpistole
nach vorne schieben.
Inbetriebnahme
Elektrischer Anschluss
Wasseranschluss
Anschluss an die Wasserleitung
Bedienung
9DE

– 5
"VORSICHT
Motoren nur an Stellen mit entsprechen-
dem Ölabscheider reinigen (Umwelt-
schutz).
Handspritzpistole öffnen: Sicherungs-
hebel und Abzugshebel betätigen.
Handspritzpistole schließen: Siche-
rungshebel und Abzugshebel loslas-
sen.
Hinweis:
Das Gerät ist mit einem Druckschalter aus-
gestattet. Der Motor läuft nur an, wenn die
Handspritzpistole geöffnet ist.
Hochdruckschlauch ganz von der
Schlauchtrommel abrollen.
Geräteschalter auf „I“ stellen.
Kontrollleuchte leuchtet grün.
Handspritzpistole entsichern, dazu Si-
cherungsraste nach hinten schieben.
Handspritzpistole öffnen.
!GEFAHR
Beim Einstellen der Druck-/Mengenregulie-
rung darauf achten, dass sich die Ver-
schraubung des Strahlrohrs nicht löst.
Arbeitsdruck und Wassermenge durch
Drehen (stufenlos) an der Druck- und
Mengenregulierung einstellen(+/-)
Hinweis:
Bei kleinster Fördermenge sorgt die Ab-
wärme des Motors für eine Wassererwär-
mung von ca. 15 °C.
Handspritzpistole schließen.
Das Gerät schaltet sich ab.
Handspritzpistole sichern, dazu Siche-
rungsraste nach vorne schieben.
Nach der Unterbrechung:
Handspritzpistole entsichern, dazu Si-
cherungsraste nach hinten schieben.
Handspritzpistole öffnen.
Das Gerät schaltet sich wieder ein.
Innerhalb der Bereitschaftszeit startet das
Gerät beim Öffnen der Handspritzpistole.
Die Kontrollleuchte leuchtet grün.
Bleibt die Handspritzpistole 30 Minuten ge-
schlossen, endet die Bereitschaftszeit. Die
Kontrollleuchte blinkt grün.
Geräteschalter auf „0“ stellen.
Kurz warten.
Geräteschalter auf „I“ stellen.
Das Gerät kann durch den Kundendienst
auf Dauerbetrieb umgestellt werden.
Wasserzulauf schließen.
Handspritzpistole öffnen.
Pumpe mit Geräteschalter einschalten
und 5-10 Sekunden laufen lassen.
Handspritzpistole schließen.
Geräteschalter auf „0/OFF“ stellen.
Netzstecker nur mit trockenen Händen
aus Steckdose ziehen.
Wasseranschluss entfernen.
Handspritzpistole betätigen, bis Gerät
drucklos ist.
Handspritzpistole sichern, dazu Siche-
rungsraste nach vorne schieben.
!GEFAHR
Verbrühungsgefahr durch heißes Wasser. Im
ausgeschalteten Gerät enthaltenes Restwas-
ser kann sich erhitzen. Beim Entfernen des
Schlauchs vom Wasserzulauf kann das er-
hitzte Wasser herausspritzen und Verbrü-
hungen verursachen. Schlauch erst abneh-
men, wenn das Gerät abgekühlt ist.
Handspritzpistole in den Halter stecken.
Hochdruckschlauch aufwickeln und
über die Schlauchablage hängen.
oder
Hochdruckschlauch auf die Schlauch-
trommel aufwickeln. Griff der Kurbel
einschieben, um die Schlauchtrommel
zu blockieren.
Anschlusskabel um den Kabelhalter wi-
ckeln.
Handspritzpistole öffnen/schließen
Betrieb mit Hochdruck
Betrieb unterbrechen
Bereitschaftszeit
Bereitschaftszeit zurücksetzen
Gerät ausschalten
Gerät aufbewahren
10 DE

– 6
ACHTUNG
Frost zerstört das nicht vollständig von
Wasser entleerte Gerät.
Gerät an einem frostfreien Ort aufbewah-
ren.
Wasser ablassen.
Handelsübliches Frostschutzmittel
durch das Gerät pumpen.
Hinweis:
Handelsübliches Frostschutzmittel für Au-
tomobile auf Glykolbasis verwenden.
Handhabungsvorschriften des Frostschutz-
mittelherstellers beachten.
Gerät max. 1 Minute laufen lassen bis
Pumpe und Leitungen leer sind.
"VORSICHT
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport be-
achten.
ACHTUNG
Abzugshebel während des Transports vor
Beschädigung schützen.
Zum Transport über längere Strecken
Gerät am Griff hinter sich herziehen.
Beim Transport in Fahrzeugen Gerät
nach den jeweils gültigen Richtlinien
gegen Rutschen und Kippen sichern.
"VORSICHT
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes bei Lagerung beach-
ten.
Dieses Gerät darf nur in Innenräumen gela-
gert werden.
!GEFAHR
Verletzungsgefahr durch unabsichtlich an-
laufendes Gerät und elektrischen Schlag.
Vor allen Arbeiten am Gerät, Gerät aus-
schalten und Netzstecker ziehen.
Hinweis:
Altöl darf nur von den dafür vorgesehenen
Sammelstellen entsorgt werden. Bitte ge-
ben Sie anfallendes Altöl dort ab. Ver-
schmutzen der Umwelt mit Altöl ist strafbar.
Mit Ihrem Händler können Sie eine regel-
mäßige Sicherheitsinspektion vereinbaren
oder einen Wartungsvertrag abschließen.
Bitte lassen Sie sich beraten.
Anschlusskabel auf Schaden prüfen
(Gefahr durch elektrischen Schlag), be-
schädigtes Anschlusskabel unverzüg-
lich durch autorisierten Kundendienst/
Elektrofachkraft austauschen lassen.
Hochdruckschlauch auf Beschädigung
überprüfen (Berstgefahr).
Beschädigten Hochdruckschlauch un-
verzüglich austauschen.
Gerät (Pumpe) auf Dichtheit prüfen.
3 Tropfen Wasser pro Minute sind zu-
lässig und können an der Geräteunter-
seite austreten. Bei stärkerer
Undichtigkeit Kundendienst aufsuchen.
Ölstand prüfen. Bei milchigem Öl (Was-
ser im Öl) sofort Kundendienst aufsu-
chen.
Feinfilter reinigen.
Gerät drucklos machen.
Befestigungsschraube der Gerätehau-
be herausdrehen, Gerätehaube abneh-
men.
Deckel mit Filter abschrauben.
Filter mit sauberem Wasser oder
Druckluft reinigen.
In umgekehrter Reihenfolge zusam-
menbauen.
Wartung des Gerätes vom Kunden-
dienst durchführen lassen.
Öl wechseln.
Frostschutz
Ist eine frostfreie Lagerung nicht
möglich:
Transport
Lagerung
Pflege und Wartung
Sicherheitsinspektion/
Wartungsvertrag
Vor jedem Betrieb
Wöchentlich
Alle 500 Betriebsstunden,
mindestens jährlich
11DE

– 7
Hinweis:
Ölmenge und -sorte siehe „Technische Da-
ten“.
Befestigungsschraube der Gerätehau-
be herausdrehen, Gerätehaube abneh-
men.
Ölablassschraube vorne am Motorge-
häuse herausdrehen.
Öl in Auffangbehälter ablassen.
Ölablassschraube eindrehen.
Neues Öl langsam einfüllen; Luftblasen
müssen entweichen.
Deckel des Ölbehälters anbringen.
Gerätehaube befestigen.
!GEFAHR
Verletzungsgefahr durch unabsichtlich an-
laufendes Gerät und elektrischen Schlag.
–Vor allen Arbeiten am Gerät, Gerät aus-
schalten und Netzstecker ziehen.
–Elektrische Bauteile nur vom autorisier-
ten Kundendienst prüfen und reparie-
ren lassen.
–Bei Störungen, die in diesem Kapitel
nicht genannt sind, im Zweifelsfall und
bei ausdrücklichem Hinweis einen auto-
risierten Kundendienst aufsuchen.
Die Kontrollleuchte zeigt Betriebszustände
(grün) und Störungen (rot) an.
Rücksetzen:
Geräteschalter auf „0“ stellen.
Kurz warten.
Geräteschalter auf „I“ stellen.
–Dauerlicht grün:
Gerät ist betriebsbereit.
–1 mal blinken grün:
Betriebsbereitschaft nach 30 Minuten
abgelaufen.
Das Gerät hat nach 30 Minuten Dauer-
betrieb abgeschaltet (Sicherheit bei ge-
platztem Hochdruckschlauch).
–1 mal blinken rot:
Hochdruckseite undicht.
Hochdruckschlauch, Schlauchverbin-
dungen und Handspritzpistole auf
Dichtheit überprüfen.
–2 mal blinken rot:
Motor zu heiß.
Geräteschalter auf „0“ stellen.
Gerät abkühlen lassen.
Geräteschalter auf „I“ stellen.
–3 mal blinken rot:
Fehler in der Spannungsversorgung.
Netzanschluss und Netzsicherungen
prüfen.
–4 mal blinken rot:
Stromaufnahme zu groß.
Kundendienst aufsuchen.
Bereitschaftszeit ist abgelaufen. Kont-
rollleuchte blinkt grün. Geräteschalter
aus- und wieder einschalten.
Anschlusskabel auf Schaden prüfen.
Bei elektrischem Defekt Kundendienst
aufsuchen.
Düse auf „Hochdruck“ stellen.
Düse reinigen/erneuern.
Feinfilter reinigen, bei Bedarf erneuern.
Gerät entlüften (siehe „Inbetriebnahme“).
Wasserzulaufmenge prüfen (siehe
Technische Daten).
Sämtliche Zulaufleitungen zur Pumpe
prüfen.
Bei Bedarf Kundendienst aufsuchen.
3 Tropfen Wasser pro Minute sind zulässig
und können an der Geräteunterseite aus-
treten. Bei stärkerer Undichtigkeit Kunden-
dienst aufsuchen.
Bei stärkerer Undichtigkeit Gerät durch
Kundendienst prüfen lassen.
Feinfilter reinigen.
Bei Bedarf Kundendienst aufsuchen.
Ölwechsel
Hilfe bei Störungen
Kontrollleuchte
Betriebszustandsanzeige
Störungsanzeige
Gerät läuft nicht
Gerät kommt nicht auf Druck
Pumpe undicht
Pumpe klopft
12 DE

– 8
Nur Original-Zubehör und Original-Ersatz-
teile verwenden, sie bieten die Gewähr für
einen sicheren und störungsfreien Betrieb
des Gerätes.
Informationen über Zubehör und Ersatztei-
le finden Sie unter www.kaercher.com.
In jedem Land gelten die von unserer zu-
ständigen Vertriebsgesellschaft herausge-
gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so-
fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih-
ren Händler oder die nächste autorisierte
Kundendienststelle.
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EU-
Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]
Winnenden, 2016/11/01
Zubehör und Ersatzteile
Garantie
EU-Konformitätserklärung
Produkt: Hochdruckreiniger
Typ: 1.286-xxx
Einschlägige EU-Richtlinien
2006/42/EG (+2009/127/EG)
2014/30/EU
2000/14/EG
Angewandte harmonisierte Normen
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 2015
EN 60335–1
EN 60335–2–79
EN 61000–3–11: 2000
EN 62233: 2008
Angewandtes Konformitätsbewertungs-
verfahren
2000/14/EG: Anhang V
Schallleistungspegel dB(A)
Gemessen: 93
Garantiert: 96
CEO Head of Approbation
13DE

– 9
Technische Daten
Netzanschluss
Spannung V 400
Stromart Hz 3~ 50
Anschlussleistung kW 9,4
Absicherung (träge, Char. C) A 16
Schutzart IPX5
Maximal zulässige Netzimpedanz Ohm (0,326+j0,203)
Verlängerungskabel 10 m mm22,5
Verlängerungskabel 30 m mm24
Wasseranschluss
Zulauftemperatur (max.) °C 60
Zulaufmenge (min.) l/h (l/min) 1800 (30)
Zulaufdruck (min.) MPa (bar) 0,1 (1)
Zulaufdruck (max.) MPa (bar) 1 (10)
Leistungsdaten
Arbeitsdruck MPa (bar) 3...14 (30...140)
Düsengröße (SX) 110 (115)
Max. Betriebsüberdruck MPa (bar) 15,4 (154)
Fördermenge l/h (l/min) 650...1700
(10,8...28,3)
Rückstoßkraft der Handspritzpistole (max.) N 78
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert
Handspritzpistole m/s22,8
Strahlrohr m/s22,8
Unsicherheit K m/s20,8
Schalldruckpegel LpA dB(A) 79
Unsicherheit KpA dB(A) 3
Schallleistungspegel LWA + Unsicherheit KWA dB(A) 96
Betriebsstoffe
Ölmenge l 1,2
Ölsorte SAE 90
Maße und Gewichte
Länge mm 560
Breite mm 500
Höhe mm 1090
Typisches Betriebsgewicht (SX) kg 75 (77)
14 DE

– 1
Please read and comply with
these original instructions prior
to the initial operation of your appliance and
store them for later use or subseuent own-
ers.
see cover page
1Union joint
2Nozzle
3Spray lance EASY!Lock
4Pressure/ uantity regulation
5Safety catch
6Trigger gun EASY!Force
7Trigger
8Safety lever
9High pressure hose EASY!Lock
10 Handle
11 Cable clamp
12 Accessory compartment
13 Trigger gun storage clip
14 Storage compartment for hoses
15 Power switch
16 Cover
17 Manometer
18 High-pressure connection EASY!Lock
19 Storage compartment for nozzles
20 Water connection
21 Fine filter
22 Oil level indicator
23 Oil tank
24 Indicator lamp operation status / mal-
function
25 Fastening screw for device hood
26 Crank
27 Hose drum
–The operating elements for the cleaning
process are yellow.
–The controls for the maintenance and
service are light gray.
–Before first start-up it is definitely nec-
essary to read the operating instruc-
tions and safety indications Nr. 5.951-
949.0!
– Please follow the national rules and
regulations for fluid spray jets of the re-
spective country.
– Please follow the national rules and
regulations for accident prevention of
the respective country. Fluid spray jets
must be tested regularly and the results
of these tests must be documented in
writing.
–The appliance/accessories must not be
modified.
!DANGER
Pointer to immediate danger, which leads
to severe injuries or death.
"WARNING
Pointer to a possibly dangerous situation,
which can lead to severe injuries or death.
"CAUTION
Pointer to a possibly dangerous situation,
which can lead to minor injuries.
ATTENTION
Pointer to a possibly dangerous situation,
which can lead to property damage.
Contents
Device elements . . . . . . . . . . . EN 1
Safety instructions. . . . . . . . . . EN 1
Proper use . . . . . . . . . . . . . . . EN 2
Safety Devices . . . . . . . . . . . . EN 2
Environmental protection . . . . EN 3
Before Startup. . . . . . . . . . . . . EN 3
Start up . . . . . . . . . . . . . . . . . . EN 4
Operation . . . . . . . . . . . . . . . . EN 4
Transport. . . . . . . . . . . . . . . . . EN 6
Storage . . . . . . . . . . . . . . . . . . EN 6
Care and maintenance . . . . . . EN 6
Troubleshooting . . . . . . . . . . . EN 7
Accessories and Spare Parts . EN 8
Warranty . . . . . . . . . . . . . . . . . EN 8
EU Declaration of Conformity . EN 8
Technic al specifi cation s . . . . . EN 9
Device elements
Colour coding
Safety instructions
Hazard levels
15EN

– 2
High-pressure jets can be dan-
gerous if improperly used. The
jet may not be directed at persons, animals,
live electrical equipment or at the appliance
itself.
According to applicable regula-
tions, the appliance must never be
used on the drinking water net
without a system separator. A suit-
able system separator by KÄRCHER or al-
ternatively a system separator according to
EN 12729 type BA must be used.
Water that was flowing through a system
separator is considered non-drinkable.
"CAUTION
Always connect the system separator to
the water supply, never directly to the appli-
ance!
Use this high pressure cleaner exclusively
for
– Cleaning using low pressure jet and de-
tergent (for e.g. for cleaning machines,
cars, buildings, tools),
–For cleaning using high pressure jet
without detergent (for e.g. for cleaning
facades, terraces, garden appliances).
uality requirements for water:
ATTENTION
Only clean water may be used as high
pressure medium. Impurities will lead to in-
creased wear and tear or formation of de-
posits in the appliance.
If recycled water is used, the following limit
values must not be exceeded.
Safety devices serve to protect the user
and must not be rendered in operational or
their functions bypassed.
While reducing the water supply/uantity
regulation at the pump head, the overflow
valve opens and part of the water flows
back to the pump suck side.
If the pulling lever on the trigger gun is re-
leased the pressure switch turns off the
pump, the high-pressure jet is stopped. If
the pulling lever is pulled the pump is
turned on again.
The overflow valve and pressure switch are
set and sealed at the factory. Setting only
by customer service.
Symbols on the machine
Proper use
pH value 6,5...9,5
electrical conductivity * Conductivity
fresh water
+1200 µS/cm
settleable solids ** < 0,5 mg/l
total suspended solids *** < 50 mg/l
Hydrocarbons < 20 mg/l
Chloride < 300 mg/l
Sulphate < 240 mg/l
Calcium < 200 mg/l
Total hardness < 28 °dH
< 50 °TH
< 500 ppm
(mg CaCO3/l)
Iron < 0,5 mg/l
Manganese < 0,05 mg/l
Copper < 2 mg/l
Active chloride < 0,3 mg/l
free of bad odours
* Maximum total 2000 µS/cm
** Test volume 1 l, settling time 30 min
*** no abrasive substances
Safety Devices
verflow valve with pressure switch
16 EN

– 3
Electrical and electronic devices often con-
tain components which could potentially
pose a danger to human health and the en-
vironment if handled or disposed of incor-
rectly. However, these components are
necessary for the proper operation of the
device. Devices marked with this symbol
must not be disposed of with regular house-
hold rubbish.
Notes about the ingredients (REACH)
You will find current information about the
ingredients at:
www.kaercher.com/REACH
–Check the contents of the pack before
unpacking.
–In case of transport damage inform ven-
dor immediately.
Read the oil level display when the de-
vice is not running. The oil level must be
above the two pointers.
Unscrew the fastening screws of the
device hood; remove the device hood.
Cut off tip of oil container cover
Fasten the device hood.
Note: The EASY!Lock system joins com-
ponents with a uick-fasten thread solidly
and securely with just one turn.
Insert the high pressure nozzle onto the
spray lance.
Install union nut and hand-tighten it
(EASY!Lock).
Join the spray lance with the trigger gun
and tighten until hand-tight
(EASY!Lock).
Join the high-pressure hose with trigger
gun and high-pressure connection of
the appliance and tighten until hand-
tight (EASY!Lock).
Lock a cable clip in the side-hole on the
handle.
Insert the crank in the hose drum shaft
and lock it in.
Before rolling up, stretch out the high
pressure hose.
Wind the high pressure hose in uniform
layers on the hose drum by rotating the
crank. Select the rotation direction in
such a way that the high pressure hose
does not get bent.
Join the high pressure hose with trigger
gun and tighten until hand-tight
(EASY!Lock).
Environmental protection
The packaging material can be
recycled. Please do not throw
the packaging material into
household waste; please send it
for recycling.
Old appliances contain valuable
materials that can be recycled;
these should be sent for recy-
cling. Batteries, oil, and similar
substances must not enter the
environment. Please dispose of
your old appliances using appro-
priate collection systems.
Before Startup
Unpacking
Check oil level
Activate deaeration of oil container
Install hand spray gun, spray lance
and nozzle
Attaching the Accessories
In devices without hose drum:
In devices with hose drum:
2.
1.
17EN

– 4
"WARNING
Risk of injury! Appliance, accessories, sup-
ply lines and connections must be in fault-
free condition. If they are not in a perfect
state then the appliance must not be used.
"DANGER
Danger of injury by electric shock.
–It is imperative to connect the appliance
to the electric mains by means of a plug.
It is forbidden to permanently connect
the appliance to the power supply. The
plug serves for the disconnection from
the mains.
–The appliance may only be connected
to alternating current.
–Minimum fuse strength of the socket
(see Technical Data).
–The highest allowed net impedance at
the electrical connection point (refer to
technical data) is not to be exceeded. In
case of confusion regarding the power
impedance present on your connection,
please contact your utilities provider.
–Use the extension cord that has an ad-
equate cross-section (see "Technical
Data") and unwind it fully from the cable
drum.
For connection values, see type plate/tech-
nical data.
Unwind the mains cable and place it on
the floor.
Insert the mains plug into a socket.
"WARNING
Observe regulations of water supplier.
According to applicable regula-
tions, the appliance must never be
used on the drinking water net
without a system separator. A suit-
able system separator by KÄRCHER or al-
ternatively a system separator according to
EN 12729 type BA must be used.
Water that was flowing through a system
separator is considered non-drinkable.
For connection values refer to technical
specifications.
Connect the supply hose (minimum
length 7.5 m, minimum diameter 1“) to
the water connection point of the appli-
ance (such as the tap).
Note:
The supply hose is not included.
ATTENTION
Risk of damage due to cavitation. Do not
draw water. Always supply appliance with
pressure water.
Open the water supply.
!DANGER
Risk of injury! Never use the appliance
without the spray lance attached. Check
and ensure proper fitting of the spray lance
prior to each use. The screw connection of
the spray lance must be finger-tight.
Risk of explosion!
Do not spray flammable liquids.
If the appliance is used in hazardous areas
(e.g. filling stations) the corresponding
safety regulations must be observed.
Risk of injury! Hold the hand spray gun and
the spray pipe firmly with both hands.
Risk of injury! The trigger and safety lever
may not be locked during the operation.
Risk of injury! Contact Customer Service if
the safety lever is damaged.
Risk of injury from high-pressure water jet.
Slide the safety catch on the trigger gun for-
ward before performing any work with the
appliance.
"CAUTION
Clean engines only at places with corre-
sponding oil separators (environmental
safety).
To open the trigger gun: Actuate the
safety lever and trigger.
To close the hand spray gun: Release
the safety lever and trigger.
Start up
Electrical connection
Water connection
Connection to the water supply
peration
pening/closing the trigger gun
18 EN

– 5
Note:
The appliance is euipped with a pressure
switch. The motor starts up only when the
trigger gun is open.
Roll off the high pressure hose totally
from the hose drum.
Set the appliance switch to I.
Control lamp glows green.
Release the trigger gun. To do so, push
the safety catch towards the back.
Open the hand spray gun.
!DANGER
When adjusting the pressure/quantity regu-
lation, make sure that the screw connection
of the spray lance does not become loose.
Set working pressure and flow rate
through turning (runless) at the pres-
sure- and amount regulation (B) (+/-).
Note:
For transporting small uantities, the en-
gine heat ensures that water is heated up to
approx. 15 °C.
Close the hand spray gun.
The appliance switches off.
Secure the trigger gun. To do so, push
the safety catch towards the front.
After the interruption:
Release the trigger gun. To do so, push
the safety catch towards the back.
Open the hand spray gun.
The appliance will switch on again.
On opening the hand-spray gun, the device
starts within the readiness period. The indi-
cator lamp glows green.
The readiness period is over if the hand-
spray gun remains closed for 30 minutes.
The indicator lamp blinks green.
Set the appliance switch to 0.
Wait for a while.
Set the appliance switch to I.
Customer Service can switch the device to
continuous operations.
Shut off water supply.
Open the hand spray gun.
Switch on the pump with the power
switch and allow to run for about 5-10
seconds.
Close the hand spray gun.
Set the appliance switch to 0/OFF“.
Pull main plug out of socket with dry
hands only.
Remove water connection.
Activate hand spray gun until device is
pressure less.
Secure the trigger gun. To do so, push
the safety catch towards the front.
!DANGER
Danger of scalding on account of hot water.
The water remaining in the switched off de-
vice can get heated up. When you remove
the hose from the water inlet, the heated
water can spray out and cause scalding. Do
not remove the hose before the device has
cooled down.
Insert the hand-spray gun in the holder.
Wind up the high-pressure hose and
hang it over the hose storage.
or
Wind up the high-pressure hose on the
hose drum. Push in the handle of the
crank to block the hose drum.
Wind the connection cable around the
cable holder.
ATTENTION
Frost will destroy the not completely water
drained device.
Store the appliance in a frost free area.
High pressure operation
Interrupting operation
perational readiness period
Reset readiness period
Turn off the appliance
Storing the Appliance
Frost protection
19EN

– 6
Drain water.
Pump in conventional frost protection
agents through the appliance.
Note:
Use normal glycol-based anti-freezing
agents for automobiles.
Observe handling instructions of the anti-
freeze agent manufacturer.
Operate device for max. 1 minute until
the pump and conduits are empty.
"CAUTION
Risk of personal injury or damage! Mind the
weight of the appliance during transport.
ATTENTION
Protect the trigger from damage during
transport.
Pull the device behind you at the handle
for transporting it over longer distances.
When transporting in vehicles, secure
the appliance according to the guide-
lines from slipping and tipping over.
"CAUTION
Risk of personal injury or damage! Consid-
er the weight of the appliance when storing
it.
This appliance must only be stored in inte-
rior rooms.
!DANGER
Risk of injury by inadvertent startup of ap-
pliance and electrical shock.
Prior to all work on the appliance, switch off
the appliance and pull the power plug.
Note:
Used oil must only be disposed of by the
designated collection points. Please turn in
used oil there. Polluting the environment
with used oil is prosecutable.
You can sign with your dealer a contract for
regular safety inspection or even sign a
maintenance contract. Please take advice
on this matter.
Check connection cable for damages
(risk of electrical shock); get the dam-
aged connection cable replaced imme-
diately by an authorised customer ser-
vice person/ electrician.
Check the high pressure hose for dam-
ages (risk of bursting).
Please arrange for the immediate ex-
change of a damaged high-pressure
hose.
Check appliance (pump) for leaks.
3 drops per minute are permitted and
can come out from the lower side of the
appliance. Call Customer Service if
there is heavy leakage.
Check oil level Please contact Custom-
er Service immediately if the oil is milky
(water in oil).
Clean the fine filter.
Unpressurize the appliance.
Unscrew the fastening screws of the
device hood; remove the device hood.
Unscrew lid with filter.
Clean the filter with clean water or com-
pressed air.
Reinstall in reverse seuence.
If you cannot store it in a frost-free
place:
Transport
Storage
Care and maintenance
Safety inspection/ maintenance
contract
Before each use
Weekly
20 EN
