Kärcher HD 9/21 G User manual

HD 9/21 G
HD 9/23 G
001
59672320 10/16
English
Русский

2

3

4

– 1
Please read and comply with
these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own-
ers.
– Before first start-up it is definitely nec-
essary to read the operating instruc-
tions and safety indications Nr. 5.951-
949.0!
– In case of transport damage inform ven-
dor immediately.
– Check the contents of the pack before
unpacking.
Electrical and electronic devices often con-
tain components which could potentially
pose a danger to human health and the en-
vironment if handled or disposed of incor-
rectly. However, these components are
necessary for the proper operation of the
device. Devices marked with this symbol
must not be disposed of with regular house-
hold rubbish.
Notes about the ingredients (REACH)
You will find current information about the
ingredients at:
www.kaercher.com/REACH
DANGER
Pointer to immediate danger, which leads
to severe injuries or death.
몇WARNING
Pointer to a possibly dangerous situation,
which can lead to severe injuries or death.
몇CAUTION
Pointer to a possibly dangerous situation,
which can lead to minor injuries.
ATTENTION
Pointer to a possibly dangerous situation,
which can lead to property damage.
1 Nozzle screws
2 Nozzle
3 Spray lance EASY!Lock
4 Pressure/ quantity regulation
5 Trigger gun EASY!Force
6 Safety catch
7 Trigger
8 Safety lever
9 High pressure hose EASY!Lock
10 Oil tank
11 Manometer
12 Dosage valve for detergent
13 Fuel cock
Contents
Environmental protection . . . . EN 1
Hazard levels . . . . . . . . . . . . . EN 1
Device elements . . . . . . . . . . . EN 1
Symbols on the machine. . . . . EN 2
Proper use . . . . . . . . . . . . . . . EN 2
Safety instructions. . . . . . . . . . EN 3
Safety Devices . . . . . . . . . . . . EN 3
Start up . . . . . . . . . . . . . . . . . . EN 4
Operation . . . . . . . . . . . . . . . . EN 5
Transport. . . . . . . . . . . . . . . . . EN 7
Storage . . . . . . . . . . . . . . . . . . EN 7
Care and maintenance . . . . . . EN 7
Troubleshooting . . . . . . . . . . . EN 8
Warranty . . . . . . . . . . . . . . . . . EN 9
Accessories and Spare Parts . EN 9
EU Declaration of Conformity . EN 10
Technical specifications . . . . . EN 11
Environmental protection
The packaging material can be
recycled. Please do not throw
the packaging material into
household waste; please send it
for recycling.
Old appliances contain valuable
materials that can be recycled;
these should be sent for recy-
cling. Batteries, oil, and similar
substances must not enter the
environment. Please dispose of
your old appliances using appro-
priate collection systems.
Please do not release engine oil, fuel oil,
diesel and petrol into the environment Pro-
tect the ground and dispose of used oil in
an environmentally-clean manner.
Hazard levels
Device elements
HD 9/21 G: Figure 1, see cover page

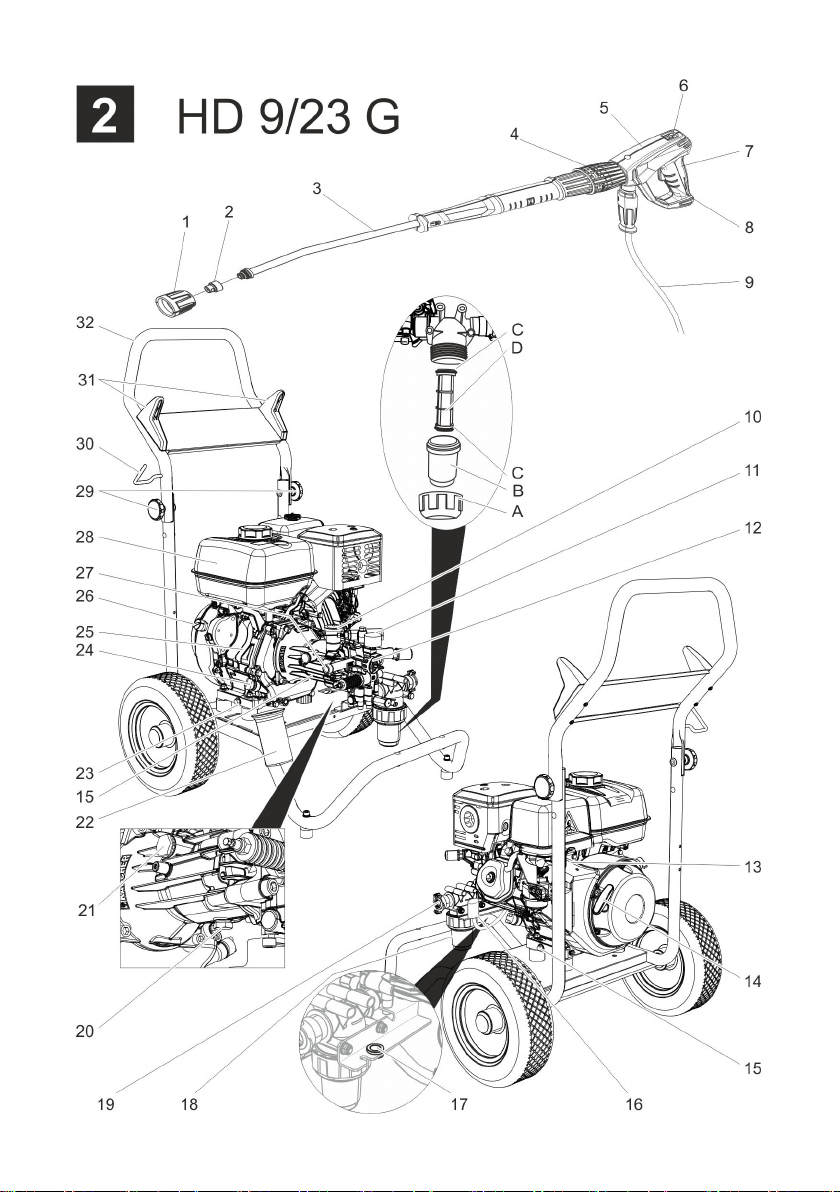

HD 9/23 G: Figure 2, see cover page
17EN

– 2
14 Device for manual start
15 Oil drain screw (engine)
16 Detergent suction hose with filter
17 Nozzle holder
for storing a nozzle
18 Water filter
19 Water connection
20 Oil drain screw pump
21 Oil sight glass
22 Storage for spray pipe
23 High pressure pump
24 Oil dip (engine)
25 Motor
26 Engine switch
27 High-pressure connection EASY!Lock
28 Fuel tank
29 Star knob push handle
30 Trigger gun storage clip
31 Hose switch
32 Push handle
A Union joint
B Filter pot
C O ring
D Filter inlay
– The operating elements for the cleaning
process are yellow.
– The controls for the maintenance and
service are light gray.
High-pressure jets can be dan-
gerous if improperly used. The
jet may not be directed at persons, animals,
live electrical equipment or at the appliance
itself.
According to applicable regula-
tions, the appliance must never be
used on the drinking water net
without a system separator. A suit-
able system separator by KÄRCHER or al-
ternatively a system separator according to
EN 12729 type BA must be used.
Water that was flowing through a system
separator is considered non-drinkable.
High pressure cleaner to clean: Machines,
Vehicles, Structures, Tools, Facades, Ter-
races, Gardening tools, etc.
– Cleaning using low pressure jet and de-
tergent (for e.g. for cleaning machines,
cars, buildings, tools),
– For cleaning using high pressure jet
without detergent (for e.g. for cleaning
facades, terraces, garden appliances).
– For stubborn dirt, we recommend the
use of the dirt blaster as a special ac-
cessory.
DANGER
Risk of injury! Follow the respective safety
regulations when operating at gas stations
or other dangerous areas.
Colour coding

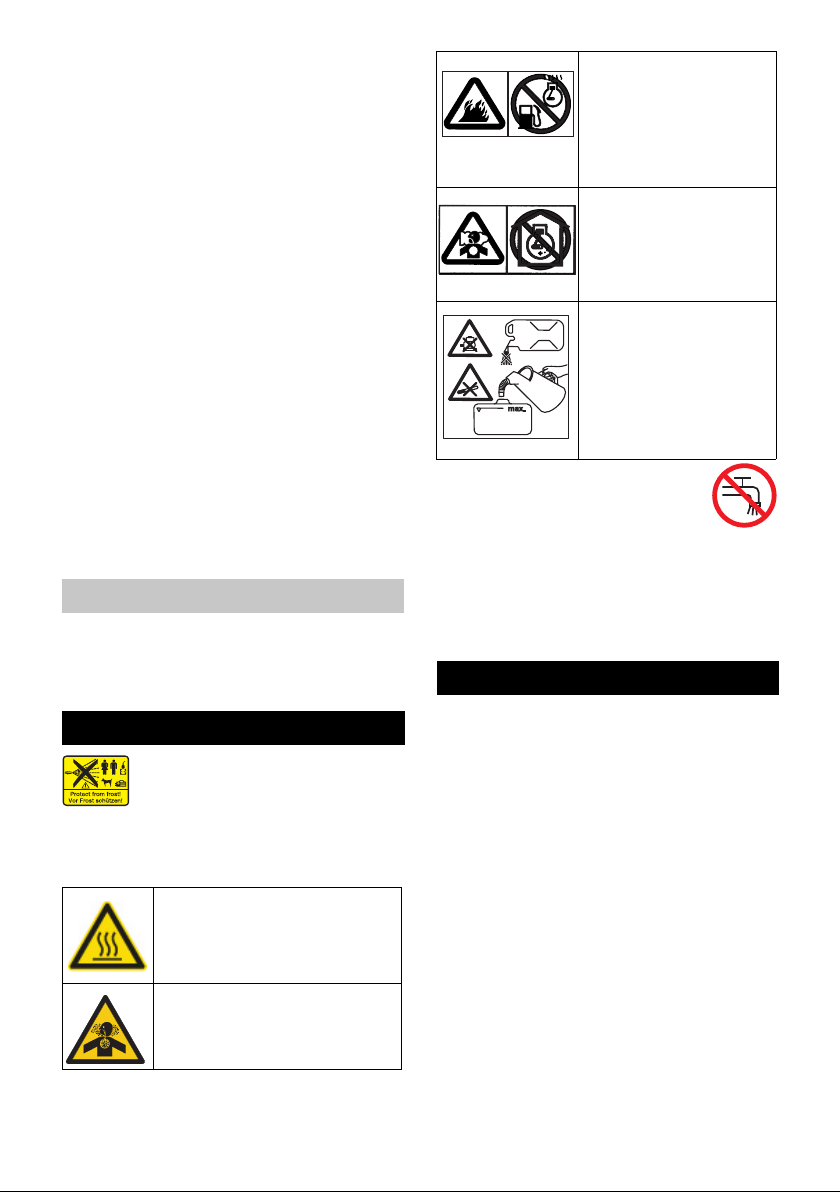

Symbols on the machine
Risk of burns! Beware of hot
components.
Risk of poisoning! Do not
breathe in the exhaust fumes.
Petrol is highly prone to
fire hazards and is ex-
plosive.
Before tanking up,
switch off the motor and
allow it to cool down.
The motor exhaust gas
contains poisonous car-
bon monoxide.
Do not run the engine in
closed areas.
Do not fill up when the
motor is running.
Do not smoke during
fueling.
Do not fill up directly
from the can; use a fun-
nel or suitable container.
Proper use
18 EN

– 3
Quality requirements for water:
ATTENTION
Only clean water may be used as high
pressure medium. Impurities will lead to in-
creased wear and tear or formation of de-
posits in the appliance.
If recycled water is used, the following limit
values must not be exceeded.
Please follow the national rules and
regulations for fluid spray jets of the re-
spective country.
Please follow the national rules and
regulations for accident prevention of
the respective country. Fluid spray jets
must be tested regularly and the results
of these tests must be documented in
writing.
The appliance/accessories must not be
modified.
DANGER
–Do not use high pressure cleaners
when there has been an oil spill; move
the appliance to another spot and avoid
any sort of spark formation.
–Do not store, spill or use fuel in the vi-
cinity of open flames or appliances such
as ovens, boilers, water heaters, etc.
that have an ignition flame or can gen-
erate sparks.
–Keep even mildly inflammable objects
and materials away from the muffler (at
least 2 m).
–Do not start the engine without the muf-
fler; check, clean and replace, if re-
quired, the muffler at regular intervals.
–Do not use the engine in forest, bushes
or grassy areas without fitting a spark
receiver at the exhaust
–Except for setting jobs, do not run the en-
gine when the air filter is removed or there
is no cover over the suction support.
–Do not make any adjustments to the
regulator springs, regulator bars or oth-
er parts that can bring forth an increase
in the engine speed.
–Risk of burns! Do not touch hot muf-
flers, cylinders or radiator ribs.
–Do not put hands or feet close to mov-
ing or rotating parts.
–Risk of poisoning! The appliance should
not be operated in closed rooms.
–Do not use unsuitable fuels, as they
may be dangerous.
Safety devices serve for the protection of the
user and must not be put out of operation or
bypassed with respect to their function.
– If the hand spray gun is closed, the
overflow valve opens and the high pres-
sure pump diverts the water back to the
pump suction side. Thus the permissi-
ble working pressure is not exceeded.
– The overflow valve is set by the manu-
facturer and sealed. Setting only by
customer service.
Please do not let mineral oil contaminated
waste water reach soil, water or the sew-
age system. Perform engine cleaning and
bottom cleaning therefore only on speci-
fied places with an oil trap.
pH value 6,5...9,5
electrical conductivity * Conductivity
fresh water
+1200 μS/cm
settleable solids ** < 0,5 mg/l
total suspended solids *** < 50 mg/l
Hydrocarbons < 20 mg/l
Chloride < 300 mg/l
Sulphate < 240 mg/l
Calcium < 200 mg/l
Total hardness < 28 °dH
< 50 °TH
< 500 ppm
(mg CaCO3/l)
Iron < 0,5 mg/l
Manganese < 0,05 mg/l
Copper < 2 mg/l
Active chloride < 0,3 mg/l
free of bad odours
* Maximum total 2000 μS/cm
** Test volume 1 l, settling time 30 min
*** no abrasive substances
Safety instructions
Safety Devices
Overflow valve
19EN

– 4
The safety valve opens when the permissi-
ble operating pressure is exceeded (see
Technical Data); water flows outside.
The safety valve is set by the manufacturer
and sealed. Setting only by customer ser-
vice.
The thermostat valve protects the high-
pressure pump from unacceptable heating
during circuit operation when the trigger
gun is closed.
The thermostat valve opens when the per-
missible water temperature of 80°C is ex-
ceeded and lets out the hot water into the
open.
DANGER
Risk of injury! Device, tubes, high pressure
hose and connections must be in faultless
condition. If they are not in a perfect state
then the appliance must not be used.
Figure 3, see cover page
Fasten the push handle by means of
the fastening screws.
Note: The EASY!Lock system joins com-
ponents with a quick-fasten thread solidly
and securely with just one turn.
Insert the high pressure nozzle onto the
spray lance.
Install union nut and hand-tighten it
(EASY!Lock).
Join the spray lance with the trigger gun
and tighten until hand-tight
(EASY!Lock).
Tighten the screw connection of the
spray lance finger tight.
Join the high-pressure hose with trigger
gun and high-pressure connection of
the appliance and tighten until hand-
tight (EASY!Lock).
Check oil level of the high pressure
pump at the oil sight glass.
Do not operate the device if the oil level has
fallen below the middle of the oil sight
glass.
Add oil if required (see technical speci-
fications).
Before using for the first time, cut off the
tip of the lid of the oil tank on the water
pump.
Follow the instructions given in the sec-
tion "Safety Notes"!
Read the operating instructions of the en-
gine manufacturer before start-up and fol-
low the safety instructions carefully.
Check oil level of the engine.
Do not operate the appliance if the oil
level has fallen below "MIN".
If required, top up oil carefully.
Fill the fuel tank with unleaded petrol.
Do not use 2-speed mixture.
E10 fuel may be used.
Safety valve
Thermostat valve
Start up
Installing the pushing handle

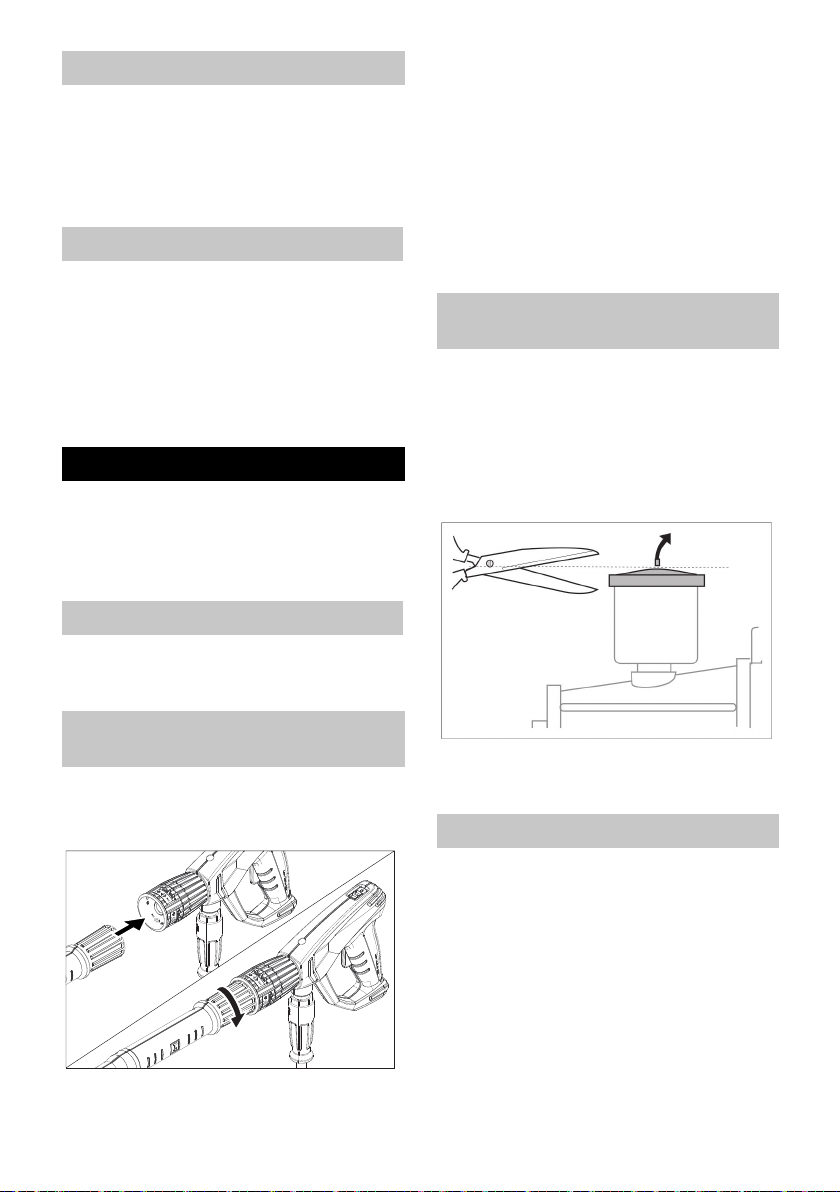

Install hand spray gun, spray lance
and nozzle
2.
1.
Check oil level of the high pressure
pump
Motor
20 EN

– 5
DANGER
Risk of fire and explosion!
–Never use the appliance in closed
rooms; do not tank up when the engine
is hot or running.
–Do not smoke during fueling.
–Never fill up in the vicinity of open
flames or sparks.
–Do not spill any fuel – use a funnel.
–Wipe up spilled fuel.
–After refuelling, properly close the can
and tank.
Fill the fuel tank with unleaded petrol.
Do not use 2-speed mixture.
For connection values refer to technical
specifications.
Connect the supply hose (minimum
length 7.5 m, minimum diameter 3/4“) to
the water connection point of the ma-
chine and at the water supply point (for
e.g. a tap).
Open the water supply.
Note: The supply hose is not included.
DANGER
Never suck water from a drinking water
container.
Never suck in liquids which contain sol-
vents like lacquer thinner, petrol or oil. The
spray mist of solvents is highly inflamma-
ble, explosive and poisonous.
Connect suction hose (minimum diame-
ter 3/4“) with filter (accessory) to the
water connection point.
Set dosing value for detergent to "0".
Remove air from appliance before oper-
ation.
Unscrew nozzle screws and remove the
nozzle.
Start the engine according to the oper-
ating instructions of the engine manu-
facturer.
Press the lever on the trigger gun many
times.
Switch on the appliance and let it run
until the water exiting from the spray
pipe is bubble-free.
Switch off the appliance and fit the noz-
zle again.
DANGER
Risk of explosion!
Do not spray flammable liquids.
DANGER
Risk of injury! Never use the appliance
without the spray lance attached. Check
and ensure proper fitting of the spray lance
prior to each use. The screw connection of
the spray lance must be finger-tight.
Risk of injury! Hold the hand spray gun and
the spray pipe firmly with both hands.
Risk of injury! The trigger and safety lever
may not be locked during the operation.
Risk of injury! Contact Customer Service if
the safety lever is damaged.
Risk of injury from high-pressure water jet.
Slide the safety catch on the trigger gun for-
ward before performing any work with the
appliance.
DANGER
–The device generates a high noise lev-
el. Risk of hearing impairment. Always
use proper hearing protection while
working with the device.
–Never direct the water jet on to persons,
animals, the appliance itself or electrical
components.
–The operator must wear proper safety
gear to be protected against the water
sprays.
–Pay attention to ensure that all screws
of all connecting hoses are tightened
properly.
To open the trigger gun: Actuate the
safety lever and trigger.
To close the hand spray gun: Release
the safety lever and trigger.
Refuel
Water connection
Suck in water from vessel
Dearating the appliance
Operation
Opening/closing the trigger gun
21EN

– 6
Open the water supply.
Start the motor with the trigger gun
open according to the operating instruc-
tions of the motor manufacturer.
Note:
The spray lance can be removed to facili-
tate the start-up process.
Allow motor to warm up for 1 minute.
Release the trigger gun. To do so, push
the safety catch towards the back.
Open the hand spray gun.
Set the working pressure and quantity
by turning the pressure/ quantity regula-
tion mechanism at the pump unit.
Set (+/-) the working pressure and
quantity by turning the pressure/ quan-
tity regulation mechanism at the hand
spray gun.
DANGER
When adjusting the pressure/quantity regu-
lation, make sure that the screw connection
of the spray lance does not become loose.
DANGER
Switch the appliance off prior to replacing
nozzel and activate hand spray gun until
device is pressureless.
Secure the trigger gun. To do so, push
the safety catch towards the front.
Unscrew nozzle screws and remove the
nozzle.
Put on a new nozzle.
Screw on the nozzle screws and tighten
them by hand.
몇WARNING
Unsuitable detergents can cause damage
to the appliance and to the object to be
cleaned. Use only those detergents that
have been approved by Kärcher. Observe
the dosage and other instructions provided
with these detergents. For considerate
treatment of the environment use detergent
economically.
Follow the safety instructions for using de-
tergents.
Kärcher detergents ensure smooth func-
tioning. Please consult us or ask for our cat-
alogue or our detergent information sheets.
Suspend end of suction hose in a con-
tainer filled with detergent.
Replace the high-pressure nozzle with
the low-pressure nozzle.
Set dosing value for detergent to the
desired concentration.
Set dosing valve for detergent to the de-
sired concentration (0%–6%).
– Loosen the dirt:
Spray detergent economically and let it
work for 1...5 minutes but do not let it
dry up.
– Remove the dirt:
Spray off loosened dirt with the high
pressure jet.
Set dosing value for detergent to "0".
Open the trigger gun and rinse the de-
vice with the motor running for at least 1
minute.
Release the lever on the trigger gun.
Note: When the lever of the hand spray
gun is released, the engine continues to run
at zero speed.
In case of extended interruptions (sev-
eral minutes), switch off the engine.
Activate trigger gun until device is pres-
sure-less.
Secure the hand spray gun using the
safety catch so that it doesn't open ac-
cidentally.
Starting the machine
Set working pressure and flow rate
HD 9/21 G
HD 9/23 G
Replace the nozzle
Operation with detergent
Recommended cleaning method
After operation with detergent
Interrupting operation
22 EN

– 7
After operating the water using saline water
(sea water), open the hand spray gun and
rinse the appliance for at least 2 - 3 minutes
using tap water.
Close the hand spray gun.
Turn the starter to "0/OFF".
Close fuel cock.
Shut off water supply.
Activate trigger gun until device is pres-
sure-less.
Secure the trigger gun. To do so, push
the safety catch towards the front.
Remove the water inlet hose from the
appliance.
몇CAUTION
Risk of personal injury or damage! Mind the
weight of the appliance during transport.
ATTENTION
Protect the trigger from damage during
transport.
Coil the high-pressure hose and hang it
over the hose storage.
Insert the spray lance into the spray
lance cart.
Place the trigger gun into the holder.
Use the pushing handle to push the ap-
pliance.
When transporting in vehicles, secure
the device according to the guidelines
from rolling away, slipping and tipping
over.
To reduce the space requirement, loos-
en the star grips and swivel the push
handle backwards.
몇CAUTION
Risk of personal injury or damage! Consid-
er the weight of the appliance when storing
it.
This appliance must only be stored in inte-
rior rooms.
ATTENTION
Risk of damage! Freezing water in the ap-
pliance can destroy parts of the appliance.
In the winter, preferably store the device in
a heated room
If storing it in unheated rooms, follow these
instructions:
Screw off water supply hose and high
pressure hose.
Operate device for max. 1 minute until
the pump and conduits are empty.
Unscrew the water filter and empty it.
Note: Observe handling instructions of the
anti-freeze agent manufacturer.
Pump in conventional frost protection
agents through the appliance.
A certain corrosion protection is achieved
with this as well.
You can sign with your dealer a contract for
regular safety inspection or even sign a
maintenance contract. Please take advice
on this matter.
Note: The maintenance plan given below
only lists the maintenance tasks for the
high-pressure pump. The maintenance
tasks for the engine must also be done ac-
cording to the details given in the operating
instructions manual of the engine manufac-
turer.
DANGER
Risk of injury if the machine is left running
in an unattended state.
Before working on the device, turn the start-
er to "0/OFF" and remove the spark plug
connector.
Risk of burns! Do not touch hot mufflers,
cylinders or radiator ribs.
Turn off the appliance
Transport
Storage
Frost protection
Drain water
Flush device with anti-freeze agent
Care and maintenance
23EN

– 8
Check the high pressure hose for dam-
ages (risk of bursting). Please arrange
for the immediate exchange of a dam-
aged high-pressure hose.
Check oil level.
Please contact Customer Service immedi-
ately if the oil is milky (water in oil).
Clean water filter.
Clean filter at the detergent suck hose.
Check the fastening elements between
the motor and frame for cracks; have
cracked fastening elements replaced by
Customer Service.
Have the maintenance of the device
performed by the customer service.
Change the oil in the high pressure pump.
Shut off water supply.
Unscrew the covering nut.
Remove the filter cup towards the bottom.
Clean filter inlay and filter cup.
Check the O-rings for proper seating.
Insert the filter inlay into the filter cup.
Replace the filter cup.
Screw on and tighten the union nut.
Oil change:
Ready a catch bin for appr. 1 Liter oil.
Turn out the oil drain screw.
Drain the oil in a collection basin.
Screw in the oil drain screw.
Fill in new oil up to the middle of the oil
sight glass.
Add oil slowly so that air bubbles can es-
cape.
For oil type refer to technical specifica-
tions.
DANGER
Risk of injury if the machine is left running
in an unattended state.
Before working on the device, turn the start-
er to "0/OFF" and remove the spark plug
connector.
Risk of burns! Do not touch hot mufflers,
cylinders or radiator ribs.
Follow operating instructions of the engine
manufacturer!
– Operating speed of the engine is too
low
Check operating speed of the engine
(refer to technical data).
– Low-pressure nozzle is installed.
Install the high pressure nozzle.
– Nozzle is blocked/ washed out
Clean/ replace nozzle.
– Water filter contaminated
Clean water filter.
– Air within the system
Deaerate the appliance (see "Start-up")
– Amount of water supply is too low.
Check water supply level (refer to tech-
nical data).
– Pipe inlets to pump are leaky or blocked
Check all inlet pipes to the pump.
– Pump leaky
Note: 3 drops/minute are allowed.
With stronger leak, have device
checked by customer service.
Maintenance intervals
Daily
Weekly
Monthly
After 500 operating hours, at least
annually
Maintenance Works
Clean water filter.
Oil change in high pressure pump
Dispose of old oil ecologically or turn it in at
a collection point.
Troubleshooting
Motor does not run
Device is not building up pressure
Device leaks, water drips from the
bottom of the device
24 EN

– 9
– High pressure nozzle is installed
Install the low pressure nozzle.
– Detergent suction hose with filter is
leaky or blocked
Check/ clean detergent suction hose
with filter.
– Backflow valve in the connection of the
detergent suction hose is jammed
Clean/ replace backflow valve in the
connection of the detergent suction
hose.
– Detergent dosing valve is closed or
leaky/ blocked
Open or check/clean detergent dosing
valve.
If malfunction can not be fixed, the de-
vice must be checked by customer ser-
vice.
The warranty terms published by our com-
petent sales company are applicable in
each country. We will repair potential fail-
ures of your accessory within the warranty
period free of charge, provided that such
failure is caused by faulty material or de-
fects in fabrication. In the event of a warran-
ty claim please contact your dealer or the
nearest authorized Customer Service cent-
er. Please submit the proof of purchase.
Only use original accessories and spare
parts, they ensure the safe and trouble-free
operation of the device.
For information about accessories and
spare parts, please visit www.kaerch-
er.com.
2.637-002.0
Hose reel for high-pressure hose for fasten-
ing to the tubular frame.
2.637-007.0
Expansion of the tubular frame to protect
the device and for crane loading.
Detergent is not getting sucked in
Warranty
Accessories and Spare Parts
Accessories
ABS hose reel
ABS frame cage broad
25EN

– 10
We hereby declare that the machine de-
scribed below complies with the relevant
basic safety and health requirements of the
EU Directives, both in its basic design and
construction as well as in the version put
into circulation by us. This declaration shall
cease to be valid if the machine is modified
without our prior approval.
The undersigned act on behalf and under
the power of attorney of the company man-
agement.
Authorised Documentation Representative
S. Reiser
Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Phone: [phone]
Fax: [phone]
Winnenden, 2015/12/01
We hereby declare that the machine de-
scribed below complies with the relevant
basic safety and health requirements of the
EU Directives, both in its basic design and
construction as well as in the version put
into circulation by us. This declaration shall
cease to be valid if the machine is modified
without our prior approval.
The undersigned act on behalf and under
the power of attorney of the company man-
agement.
Authorised Documentation Representative
S. Reiser
Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Phone: [phone]
Fax: [phone]
Winnenden, 2015/12/01
EU Declaration of Conformity
HD 9/21 G
Product: High pressure cleaner
Type: 1.810-xxx
Relevant EU Directives
2006/42/EC (+2009/127/EC)
2000/14/EC
2014/30/EU
Applied harmonized standards
EN 60335–1
EN 60335–2–79
EN 55012: 2007 + A1: 2009
Applied conformity evaluation method
2000/14/EC: Appendix V
Sound power level dB(A)
HD 9/21 G
Measured: 104
Guaranteed: 106
CEO Head of Approbation
HD 9/23 G
Product: High pressure cleaner
Type: 1.810-xxx
Relevant EU Directives
2006/42/EC (+2009/127/EC)
2000/14/EC
2014/30/EU
Applied harmonized standards
EN 60335–1
EN 60335–2–79
EN 55012: 2007 + A1: 2009
Applied conformity evaluation method
2000/14/EC: Appendix V
Sound power level dB(A)
HD 9/23 G
Measured: 105
Guaranteed: 107
CEO Head of Approbation
26 EN

– 11
Technical specifications
HD 9/21 G HD 9/23 G
Motor
Type -- Honda
GX 340,
1 cylinder,
4 stroke
Honda
GX 390,
1 cylinder,
4-stroke
Maximum torque at 3600 rpm kW/HP 8/10,7 8,7/11,7
Operating speed 1/min 3150 3250
Fuel tank l 6,1
Fuel
* Appliance is suitable to use E10 petrol
-- Petrol, unleaded
Fuel consumption at full load l/h 3,1 3,5
Oil quantity – motor l 0,9 0,9
Oil type – motor Engine oil
15W40
Order no. 6.288-050.0
Type of protection -- IPX5
Water connection
Max. feed temperature °C 60
Min. feed volume l/h (l/min) 1000 (16,7)
Max. feed pressure MPa (bar) 1 (10)
Inlet hose length (min.) m 7,5
Inlet hose diameter (min.) Inch 3/4
Suction height from open container m 1
Pump
Working pressure MPa (bar) 4...21
(40...210)
4...23
(40...230)
Flow rate l/h (l/min) 250...850
(4,1...14,2)
530...930
(8,8...15,5)
Nozzle size, high pressure -- 048 048
Nozzle size, low pressure -- 250 250
Max. excess operating pressure (safety valve) MPa (bar) 27 (270) 27 (270)
Opening temperature, thermostat valve °C 80
Oil quantity - pump l 0,35
Oil type - pipe Engine oil
15W40
Order no. 6.288-050.0
Detergent suck in l/h (l/min) 0...50 (0...0,8)
Max. recoil force of trigger gun N 48 55
Dimensions and weights
Length x width x height mm 866 x 722 x 1146
Typical operating weight kg 70,0 71,0
Values determined as per EN 60335-2-79
Noise emission
Sound pressure level LpA dB(A) 89 90
Uncertainty KpA dB(A) 3 3
Sound power level LWA + Uncertainty KWA dB(A) 106 107
Hand-arm vibration value m/s2<2,5 <2,5
Uncertainty K m/s20,7 0,7
27EN

– 2
ВНИМАНИЕ
Указание относительно возможной по-
тенциально опасной ситуации, кото-
рая может повлечь материальный
ущерб.
1 Резьбовое соединение для насадок
2 Насадка
3 Струйная трубка EASY!Lock
4 Регулировка давления/количества
5 Пистолет-распылитель EASY!Force
6 Предохранитель
7 Спусковой рычаг
8 Рычаг предохранителя
9 Шланг высокого давления EASY!Lock
10 Масляный бак
11 Манометр
12 Дозирующий клапан моющего сред-
ства
13 Топливный кран
14 Устройство ручного запуска
15 Винт слива масла (мотор)
16 Всасывающий шланг моющего сред-
ства с фильтром
17 Держатель форсунок
для хранения форсунки
18 фильтр для очистки воды
19 Подключение водоснабжения
20 Резьбовая пробка отверстия для
слива масла в насосе
21 Масломерное стекло
22 Место хранения струйной трубки
23 Насос высокого давления
24 Маслянный щуп (мотор)
25 Двигатель
26 Моторный выключатель
27 Патрубок высокого давления
EASY!Lock
28 Топливный бак
29 Ручка в форме звездочки дугообраз-
ной ручки
30 Держатель для ручного пистолета-
распылителя
31 Держатель шланга
32 Ведущая дуга
A Накидная гайка
B Чашка фильтра
C Уплотняющее кольцо круглого сече-
ния
D Фильтровальная вставка
– Органы управления для процесса
очистки желтого цвета.
– Органы управления для техническо-
го обслуживания и сервиса светло-
серого цвета.
Находящаяся под высоким
давлением струя воды может
при неправильном использовании пред-
ставлять опасность. Запрещается
направлять струю воды на людей, жи-
вотных, включенное электрическое
оборудование или на сам высоконапор-
ный моющий аппарат.
Элементы прибора
HD 9/21 G: Рис. 1, см. оборотную сто-
рону
HD 9/23 G: Фото 2, см. страницу супе-
робложки
Цветная маркировка
Символы на аппарате
Опасность ожога! Преду-
преждение огорячих узлах.
Опасность отравления! Не
вдыхать выхлопные газы.
Бензин крайне огнео-
пасен ивзрывоопасен.
Перед заполнением
бака следует выклю-
чить двигатель и
дать ему остыть.
Выхлопные газы дви-
гателя содержат ядо-
витый угарный газ.
Не запускать двига-
тель взакрытом по-
мещении.
156 RU

– 3
Согласно действующим пред-
писаниям устройство запре-
щается эксплуатировать без
системного разделителя в
трубопроводе спитьевой водой. Сле-
дует использовать соответствую-
щий системный сепаратор фирмы
KÄRCHER или альтернативный си-
стемный сепаратор, соответствую-
щий EN 12729 тип BA.
Вода, прошедшая через системный се-
паратор, считается непригодной для
питья.
Высоконапорный моющий прибор для
чистки: машин, автомобилей, строений,
инструментов, фасадов, террас, садово-
огородного инвентаря и т.д.
– для очистки струей низкого давления
и с использованием моющего сред-
ства (например, чистка оборудова-
ния, автомобилей, зданий, инстру-
ментов),
– для очистки струей высокого давле-
ния и без использования моющего
средства (например, чистка фаса-
дов, террас, садового оборудова-
ния).
– Для устойчивых загрязнений мы ре-
комендуем в качестве дополнитель-
ного оборудования использовать
фрезу для грязи.
ОПАСНОСТЬ
Опасность получения травм! При ис-
пользовании на автозаправочных
станциях или вдругих опасных зонах
соблюдайте соответствующие прави-
ла техники безопасности.
Требования к качеству воды:
ВНИМАНИЕ
Вкачестве среды высокого давления
можно использовать только чистую
воду. Загрязнения приводят кпреждев-
ременному износу устройства или от-
ложению внем осадка.
Если применяется вода повторного ис-
пользования, то нельзя выходить за
следующие граничные значения.
Не заправлять топли-
во при работающем
двигателе.
При заправке не ку-
рить.
Не заливать топливо
непосредственно из
канистры, для этого
использовать воронку
или подходящую ем-
кость.
Использование по
назначению
Пожалуйста, не допускайте попадания
сточных вод, содержащих минеральные
масла, в почву, водоемы или канализа-
цию. Поэтому мойку моторов и днища
автомашин проводить только в приспо-
собленных для этого местах с маслоу-
ловителем.
Значение pH 6,5...9,5
электрическая проводи-
мость *
проводи-
мость свежей
воды + 120
мкСим/см
осаждаемые вещества ** < 0,5 mg/l
фильтруемые вещества
***
< 50 mg/l
углеводороды < 20 mg/l
хлорид < 300 mg/l
сульфаты < 240 mg/l
Кальций < 200 mg/l
Общая жесткость < 28 °dH
< 50 °TH
< 500 ppm
(mg CaCO3/l)
железо < 0,5 mg/l
марганец < 0,05 mg/l
медь < 2 mg/l
активный хлор < 0,3 mg/l
без неприятных запахов
* Всего максимум 2000 мкСим/см
** Объем пробы 1 л, время осаждения
30 мин.
*** абразивных материалов нет
157RU

– 4
Необходимо соблюдать соответству-
ющие национальные законодатель-
ные нормы по работе с жидкостными
струйными установками.
Необходимо соблюдать соответству-
ющие национальные законодатель-
ные нормы по технике безопасности.
Необходимо регулярно проверять
работу жидкостных струйных устано-
вок и результат проверки оформлять
в письменном виде.
Запрещается производить какие-
либо изменения устройства/принад-
лежностей.
ОПАСНОСТЬ
–Не эксплуатировать устройство
мойки под высоким давлением, если
разлилось горючее, аперенести его
на другое место ивсячески избе-
гать образования искр.
–Горючее не хранить, не разливать
или использовать горючее вблизи
открытого огня или таких
устройств, как печи, отопитель-
ные котлы, нагреватели воды и
т.д., которые имеют факел зажига-
ния или могут искрить.
–Легко воспламеняющиеся предме-
ты иматериалы держать вдали от
глушителя (минимум 2 м).
–Двигатель не эксплуатировать без
глушителя, атот регулярно прове-
рять, очищать ипри необходимо-
сти заменять.
–Двигатель не использовать влесу,
на местности, покрытой кустарни-
ком итравой, не оборудовав вых-
лопную систему искроуловителем.
–Кроме наладочных работ не позво-
лять двигателю работать со сня-
тым воздушным фильтром или без
крышки над всасывающим патруб-
ком.
–Не предпринимать никаких пере-
становок на регулирующих пружи-
нах, рычажных передачах регулято-
ра или других частях, которые мо-
гут увеличить число оборотов дви-
гателя.
–Опасность ожога! Не прикасаться к
горячим глушителям, цилиндрам
или охлаждающим ребрам.
–Никогда не приближаться рукой или
ногой кподвижным или вращающим-
ся деталям.
–Опасность отравления! Устройст-
во не должно эксплуатироваться в
замкнутом пространстве.
–Не использовать непригодное горю-
чее, так как оно может быть опа-
сным.
Защитные приспособления служат для
защиты пользователя и не должны вы-
водиться из строя или работать в обход
своих функций.
– Если пистолет-распылитель закрыт,
то открывается перепускной клапан
и насос высокого давления направ-
ляет воду назад к стороне всоса. С
помощью этого предотвращается
превышение допустимого рабочего
давления.
– Перепускной клапан настроен и
опломбирован на заводе. Настройка
осуществляется только сервисной
службой.
Предохранительный клапан открывает-
ся при превышении допустимого рабо-
чего избыточного давления (см. техни-
ческие данные); вода вытекает наружу.
Предохранительный клапан настроен и
опломбирован на заводе. Настройка
осуществляется только сервисной служ-
бой.
Указания по технике
безопасности
Защитные устройства
Перепускной клапан
Предохранительный клапан
158 RU

– 5
Термоклапан защищает высоконапор-
ный насос от недопустимого нагрева в
режиме циркуляции при закрытом руч-
ном пистолете-распылителе.
Термоклапан открывается при превы-
шении максимально допустимой темпе-
ратуры воды 80 °C и выводит горячую
воду наружу.
ОПАСНОСТЬ
Опасность травмы! Прибор, подводы,
шланг высокого давления иподключе-
ния должны находиться вбезупречном
состоянии. Если состояние не являет-
ся исправным, то устройство исполь-
зовать нельзя.
Фото 3, см. страницу суперобложки
Завинтить дугообразную ручку при-
ложенными крепежными винтами.
Примечание: Система EASY!Lock бла-
годаря быстроразъемному резьбовому
соединению позволяет соединять ком-
поненты быстро и надежно всего за один
оборот.
На струйную трубку установить со-
пло высокого давления.
Установить и рукой затянуть накид-
ную гайку (EASY!Lock).
Соединить струйную трубку с писто-
летом-распылителем и затянуть
вручную (EASY!Lock).
Крепко затянуть винтовое соедине-
ние струйной трубки.
Соединить шланг высокого давления
с пистолетом-распылителем и па-
трубком высокого давления устрой-
ства и затянуть вручную
(EASY!Lock).
Проверять уровень масла в насосе
высокого давления по масломерно-
му стеклу.
Не эксплуатировать аппарат, если уро-
вень масла опустился ниже середины
масломерного стекла.
При необходимости долить масло
(см. технические данные).
Перед первым использованием сре-
зать кончик на колпачке емкости с
маслом водяного насоса.
Соблюдать раздел „Указания по без-
опасности“!
Перед эксплуатацией прочитать ру-
ководство производителя мотора по
использованию и особенно прини-
мать во внимание указания по без-
опасности.
Проверить уровень масла мотора.
Не эксплуатировать аппарат, если
уровень масла опустился ниже от-
метки „MIN“.
При необходимости долить масло.
Терморегулирующий клапан
Начало работы
Смонтировать буксирную скобу
Установить ручной пистолет-
распылитель, струйную трубку и
насадку
2.
1.
Проверка уровня масла в насосе
высокого давления
Двигатель
159RU

– 6
Топливный бак заправить неэтили-
рованным бензином.
Не использовать двухтактную смесь.
Топливо E10 разрешается использо-
вать.
ОПАСНОСТЬ
Опасность возгорания ивзрыва!
–Никогда не заправлять аппарат в
закрытом помещении, при работа-
ющем или горячем моторе.
–При заправке не курить.
–Не заправлять горючим вблизи от
открытого огня или искр.
–Не проливать топливо - использо-
вать воронку.
–Вытереть пролитое топливо.
–После заправки надлежащим обра-
зом закрыть канистру ибак.
Топливный бак заправить неэтили-
рованным бензином.
Не использовать двухтактную смесь.
Параметры подключения указаны в раз-
деле "Технические данные".
Подсоединить шланг подачи воды
(минимальная длина 7,5 м, мини-
мальный диаметр 3/4") к подключе-
нию водоснабжения прибора (напри-
мер, к крану).
Открыть поступление воды.
Указание: Питающий шланг не входит в
объем поставки.
ОПАСНОСТЬ
Никогда не всасывать воду из емкости
для питьевой воды.
Никогда не всасывать такие жидкости
ссодержанием растворителей, как
разбавитель для лака, бензин или ма-
сло. Туман при распылении раствори-
телей легко воспламеняется, взрыва-
ется иявляется ядовитым.
Подключить всасывающий шланг
(минимальный диаметр 3/4“) с филь-
тром (доп. оборудование) к водо-
снабжению.
Дозирующий клапан моющего сред-
ства установить на „0“.
Перед эксплуатацией удалить воз-
дух из аппарата.
Отвинтить резьбовое соединение
форсунки и снять ее.
Запустить мотор в соответствии с ин-
струкцией по эксплуатации произво-
дителя мотора.
Несколько раз нажать на рычаг руч-
ного пистолета-распылителя.
Дать прибору поработать, пока на
струйной трубке не начнет выступать
вода без пузырьков воздуха.
Выключить аппарат и снова привин-
тить форсунку.
ОПАСНОСТЬ
Опасность взрыва!
Не распылять горючие жидкости.
ОПАСНОСТЬ
Опасность получения травм! Никогда
не использовать устройство без уста-
новленной струйной трубки. Прове-
рить прочность фиксации струйной
трубки перед каждым применением.
Следует плотно затянуть руками
резьбовое соединение струйной труб-
ки.
Опасность получения травм! При рабо-
те держать пистолет-распылитель и
струйную трубку двумя руками.
Опасность получения травм! Во время
работы не разрешается блокировка
спускового ипредохранительного ры-
чагов.
Опасность получения травм! При по-
вреждении предохранительного рыча-
га обратиться всервисную службу.
Опасность получения травмы от
струи воды под давлением. Перед про-
ведением любых работ на устройстве
передвинуть предохранительный фик-
сатор на ручном пистолете-распыли-
теле вперед.
Залить топливо
Подключение водоснабжения
Всосать воду из бака
Удаление воздуха из аппарата
Управление
160 RU
