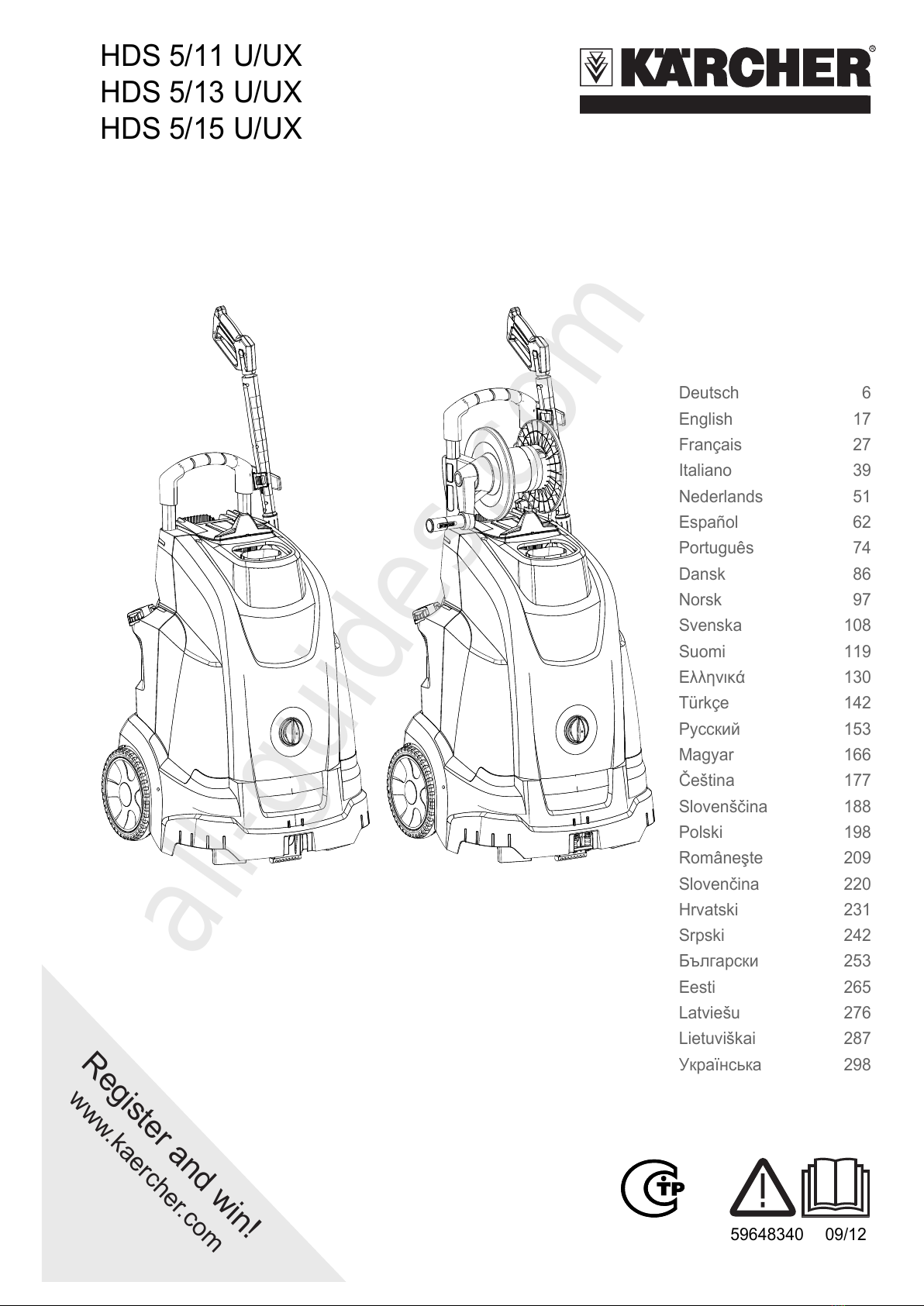

Kärcher HDS 5/13 U/UX User manual

HDS 5/11 U/UX
Register and win!
www.kaercher.com
HDS 5/11 U/UX
HDS 5/13 U/UX
HDS 5/15 U/UX
59648340 09/12
Deutsch 6
English 17
Français 27
Italiano 39
Nederlands 51
Español 62
Português 74
Dansk 86
Norsk 97
Svenska 108
Suomi 119
Ελληνικά 130
Türkçe 142
Русский 153
Magyar 166
Čeština 177
Slovenščina 188
Polski 198
Româneşte 209
Slovenčina 220
Hrvatski 231
Srpski 242
Български 253
Eesti 265
Latviešu 276
Lietuviškai 287
Українська 298
All manuals and user guides at all-guides.com
all-guides.com

2
All manuals and user guides at all-guides.com

3
All manuals and user guides at all-guides.com

9
11
4
1
3
23
5
19
32
29 31
30
28
27
16
10
13
12
14
18
17
25
26 20
6
7
2
22
15
14
24
2
1
21
8
4
All manuals and user guides at all-guides.com

2
3
1 2
4
+
5
6
7
8
9
5
All manuals and user guides at all-guides.com

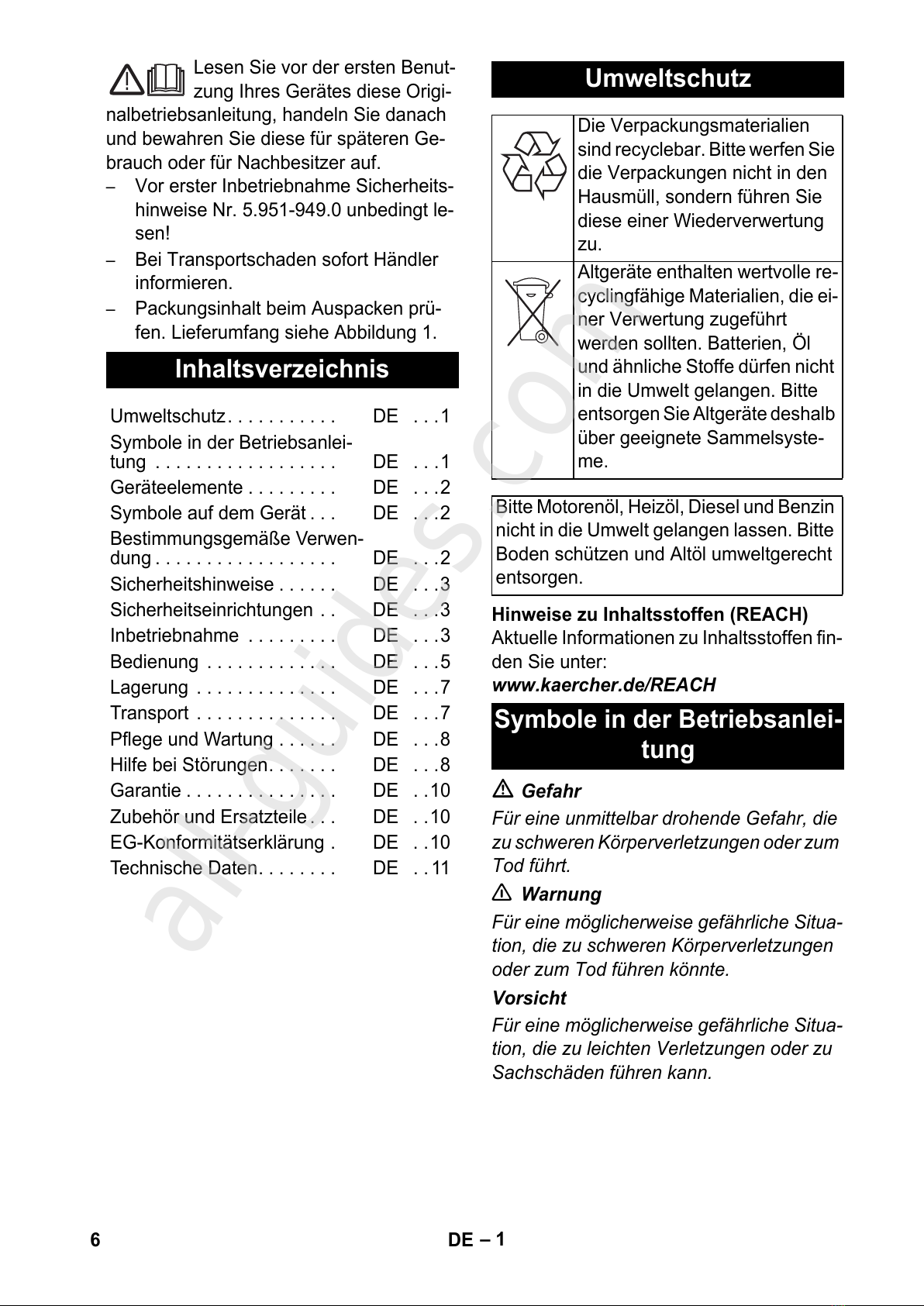

Deutsch
– 1
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi-
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge-
brauch oder für Nachbesitzer auf.
–Vor erster Inbetriebnahme Sicherheits-
hinweise Nr. 5.951-949.0 unbedingt le-
sen!
–Bei Transportschaden sofort Händler
informieren.
–Packungsinhalt beim Auspacken prü-
fen. Lieferumfang siehe Abbildung 1.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
www.kaercher.de/REACH
Gefahr
Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.
몇Warnung
Für eine möglicherweise gefährliche Situa-
tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.
Vorsicht
Für eine möglicherweise gefährliche Situa-
tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.
Inhaltsverzeichnis
Umweltschutz. . . . . . . . . . . DE . . .1
Symbole in der Betriebsanlei-
tung . . . . . . . . . . . . . . . . . . DE . . .1
Geräteelemente . . . . . . . . . DE . . .2
Symbole auf dem Gerät . . . DE . . .2
Bestimmungsgemäße Verwen-
dung . . . . . . . . . . . . . . . . . . DE . . .2
Sicherheitshinweise . . . . . . DE . . .3
Sicherheitseinrichtungen . . DE . . .3
Inbetriebnahme . . . . . . . . . DE . . .3
Bedienung . . . . . . . . . . . . . DE . . .5
Lagerung . . . . . . . . . . . . . . DE . . .7
Transport . . . . . . . . . . . . . . DE . . .7
Pflege und Wartung . . . . . . DE . . .8
Hilfe bei Störungen. . . . . . . DE . . .8
Garantie . . . . . . . . . . . . . . . DE . .10
Zubehör und Ersatzteile . . . DE . .10
EG-Konformitätserklärung . DE . .10
Technische Daten. . . . . . . . DE . . 11
Umweltschutz
Die Verpackungsmaterialien
sind recyclebar. Bitte werfen Sie
die Verpackungen nicht in den
Hausmüll, sondern führen Sie
diese einer Wiederverwertung
zu.
Altgeräte enthalten wertvolle re-
cyclingfähige Materialien, die ei-
ner Verwertung zugeführt
werden sollten. Batterien, Öl
und ähnliche Stoffe dürfen nicht
in die Umwelt gelangen. Bitte
entsorgen Sie Altgeräte deshalb
über geeignete Sammelsyste-
me.
Bitte Motorenöl, Heizöl, Diesel und Benzin
nicht in die Umwelt gelangen lassen. Bitte
Boden schützen und Altöl umweltgerecht
entsorgen.
Symbole in der Betriebsanlei-
tung
6 DE
All manuals and user guides at all-guides.com
all-guides.com

– 2

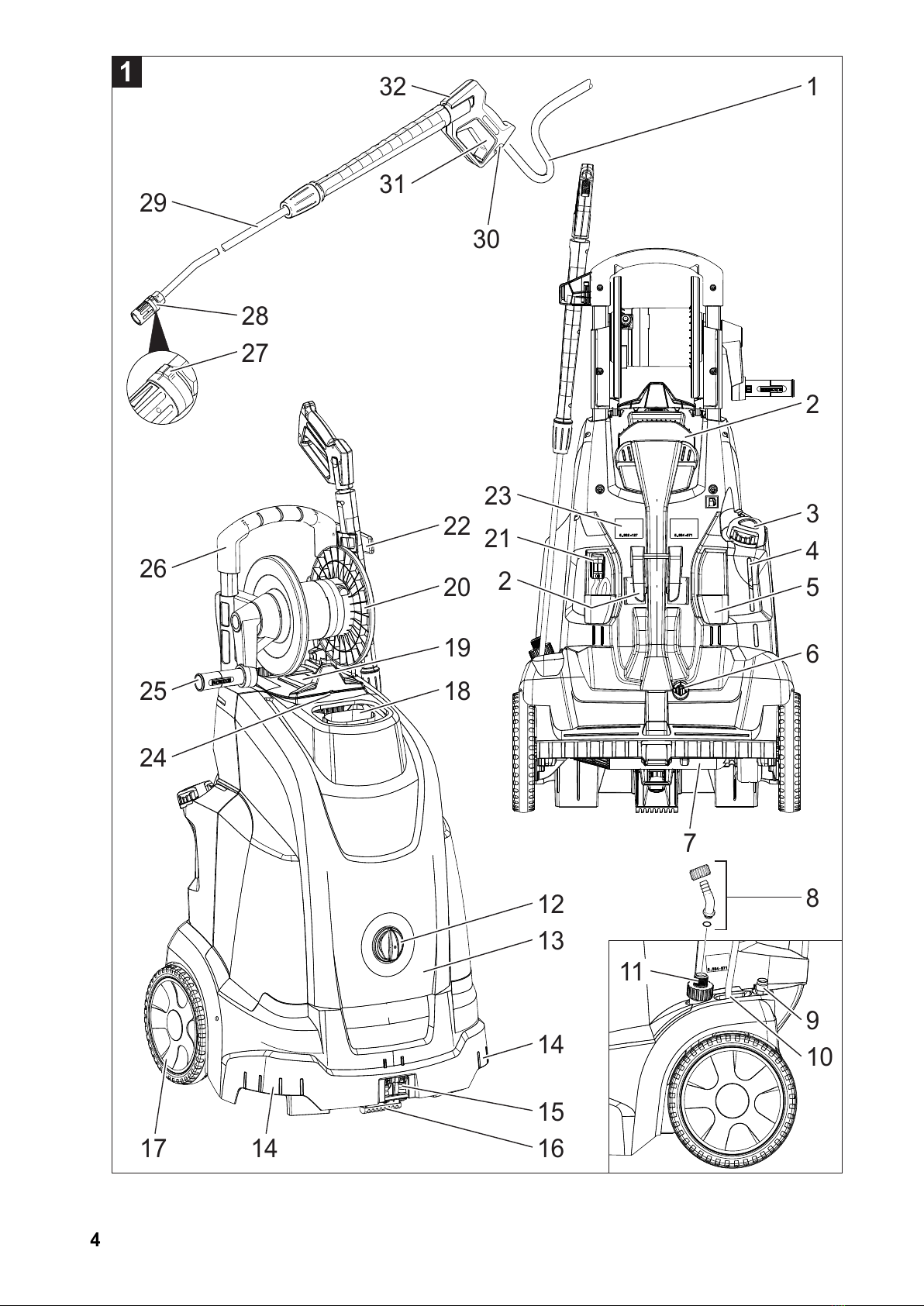

Abbildung
1 Hochdruckschlauch
2 Kabelhalter
3 Einfüllöffnung für Brennstoff
4 Füllstandsanzeige
5 Düsenablage
6 Elektrozuleitung
7 Hochdruckpumpe
8 Wasseranschluss-Set
9 Hochdruckanschluss (nur HDS 5/xx U)
10 Strahlrohrablage
11 Wasseranschluss mit Filter
12 Geräteschalter
13 Gerätehaube
14 Tragegriff
15 Austrittsöffnung des Hochdruck-
schlauchs (nur HDS 5/xx UX)
16 Auflager
17 Rad
18 Brenner
19 Schlauchablage (nur HDS 5/xx U)
20 Schlauchtrommel (nur HDS 5/xx UX)
21 Reinigungsmittel-Saugschlauch mit Fil-
ter
22 Halterung für Strahlrohr
23 Typenschild
24 Haubenverschluss
25 Handkurbel für Schlauchtrommel (nur
HDS 5/xx UX)
26 Schubbügel
27 Markierung der Düse
28 Dreifachdüse
29 Strahlrohr
30 Sicherungsraste der Handspritzpistole
31 Hebel der Handspritzpistole
32 Handspritzpistole
–Bedienelemente für den Reinigungs-
prozess sind gelb.
–Bedienelemente für die Wartung und
den Service sind hellgrau.
Hochdruckstrahlen können bei
unsachgemäßem Gebrauch
gefährlich sein. Der Strahl darf
nicht auf Personen, Tiere, akti-
ve elektrische Ausrüstung
oder auf das Gerät selbst ge-
richtet werden. Der Hochdruckreiniger darf
nur senkrecht stehend betrieben werden.
–Reinigen von: Maschinen, Fahrzeugen,
Bauwerken, Werkzeugen, Fassaden,
Terrassen, Gartengeräten, etc.
–Der Hochdruckreiniger darf nur senk-
recht stehend betrieben werden.
–Das Gerät niemals unbeaufsichtigt las-
sen, solange es in Betrieb ist.
Gefahr
Verletzungsgefahr! Beim Einsatz an Tank-
stellen oder anderen Gefahrenbereichen
entsprechende Sicherheitsvorschriften be-
achten.
Geräteelemente
Farbkennzeichnung
Symbole auf dem Gerät
Gerät mit Schlauchtrommel:
Verbrennungsgefahr durch hei-
ße Oberflächen!
Bestimmungsgemäße Ver-
wendung
Bitte mineralölhaltiges Abwasser nicht ins
Erdreich, Gewässer oder Kanalisation ge-
langen lassen. Motorenwäsche und Un-
terbodenwäsche deshalb bitte nur an
geeigneten Plätzen mit Ölabscheider
durchführen.
7DE
All manuals and user guides at all-guides.com

– 3
–Jeweilige nationale Vorschriften des
Gesetzgebers für Flüssigkeitsstrahler
beachten.
–Jeweilige nationale Vorschriften des
Gesetzgebers zur Unfallverhütung be-
achten. Flüssigkeitsstrahler müssen re-
gelmäßig geprüft und das Ergebnis der
Prüfung schriftlich festgehalten werden.
–Die Heizeinrichtung des Gerätes ist
eine Feuerungsanlage. Feuerungsan-
lagen müssen regelmäßig nach den je-
weiligen nationalen Vorschriften des
Gesetzgebers überprüft werden.
Sicherheitseinrichtungen dienen dem
Schutz des Benutzers und dürfen nicht au-
ßer Kraft gesetzt oder in ihrer Funktion um-
gangen werden.
Der Druckschalter schaltet das Gerät beim
Schließen der Handspritzpistole ab und
beim Öffnen wieder ein.
–Das Sicherheitsventil öffnet bei Kessel-
überdruck oder wenn das Überström-
ventil bzw. der Druckschalter defekt ist.
–Das Sicherheitsventil ist werkseitig ein-
gestellt und plombiert. Einstellung nur
durch den Kundendienst.
Die Wassermangelsicherung verhindert,
dass der Brenner bei Wassermangel ein-
schaltet.
Der Abgastemperaturbegrenzer schaltet
das Gerät bei Erreichen einer zu hohen Ab-
gastemperatur ab.
Der Wicklungsschutzkontakt in der Motor-
wicklung des Pumpenantriebs schaltet den
Motor bei thermischer Überbelastung ab.
Die Sicherungsraste an der Handspritzpis-
tole verhindert unbeabsichtigtes Einschal-
ten des Gerätes.
몇Warnung
Verletzungsgefahr! Gerät, Zuleitungen,
Hochdruckschlauch und Anschlüsse müs-
sen in einwandfreiem Zustand sein. Falls
der Zustand nicht einwandfrei ist, darf das
Gerät nicht benutzt werden.
Strahlrohr mit Handspritzpistole verbin-
den.
Düse auf das Strahlrohr montieren
(Markierungen auf dem Stellring oben).
Gerät ohne Schlauchtrommel:
Hochdruckschlauch am Hochdruckan-
schluss des Gerätes montieren.
Gefahr
Explosionsgefahr! Nur Dieselkraftstoff oder
leichtes Heizöl einfüllen. Der Betrieb mit
Biodiesel nach EN 14214 (ab 6 °C Außen-
temperatur) ist möglich. Ungeeignete
Brennstoffe, z. B. Benzin, dürfen nicht ver-
wendet werden.
Vorsicht
Gerät niemals mit leerem Brennstofftank
betreiben. Die Brennstoffpumpe wird sonst
zerstört. Dies gilt auch bei Kaltwasserbe-
trieb.
Tankverschluss öffnen.
Brennstoff auffüllen.
Tankverschluss schließen.
Übergelaufenen Brennstoff abwischen.
Sicherheitshinweise
Sicherheitseinrichtungen
Druckschalter
Sicherheitsventil
Wassermangelsicherung
Abgastemperaturbegrenzer
Wicklungsschutzkontakt
Sicherungsraste
Inbetriebnahme
Handspritzpistole montieren
Brennstoff auffüllen
8 DE
All manuals and user guides at all-guides.com

– 4
Vorsicht
Verletzungsgefahr!
–Nur Kärcher-Produkte verwenden.
–Keinesfalls Lösungsmittel (Benzin,
Azeton, Verdünner etc.) ansaugen.
–Kontakt mit Augen und Haut vermei-
den.
–Sicherheits- und Handhabungshinwei-
se des Reinigungsmittel-Herstellers be-
achten.
Kärcher bietet ein individuelles Reini-
gungs- und Pflegemittelprogramm an.
Ihr Händler berät Sie gerne.
Externen Reinigungsmittelbehälter auf-
füllen/austauschen.
몇Warnung
Vorschriften des Wasserversorgungsunter-
nehmens beachten.
Gemäß gültiger Vorschriften darf
das Gerät nie ohne Systemtrenner
am Trinkwassernetz betrieben
werden. Es ist ein geeigneter Sys-
temtrenner der Fa. KÄRCHER oder alter-
nativ ein Systemtrenner gemäß EN 12729
Typ BA zu verwenden. Wasser, das durch
einen Systemtrenner geflossen ist, wird als
nicht trinkbar eingestuft.
Vorsicht
Systemtrenner immer an der Wasserver-
sorgung, niemals direkt am Gerät anschlie-
ßen!
Anschlusswerte siehe Technische Daten.
Zulaufschlauch (Mindestlänge 7,5 m,
Mindestdurchmesser 1/2“) mit
Schlauchschelle am Wasseranschluss-
Set befestigen.
Zulaufschlauch am Wasseranschluss
des Gerätes und am Wasserzulauf
(zum Beispiel Wasserhahn) anschlie-
ßen.
Hinweis: Der Zulaufschlauch und die
Schlauchschelle sind nicht im Lieferumfang
enthalten.
Saugschlauch (Durchmesser mindes-
tens 1/2“) mit Filter (Zubehör) am Was-
seranschluss anschließen.
–Max. Saughöhe: 0,5 m
Gefahr
Saugen Sie niemals Wasser aus einem
Trinkwasserbehälter an. Saugen Sie nie-
mals lösungsmittelhaltige Flüssigkeiten wie
Lackverdünnung, Benzin, Öl oder ungefil-
tertes Wasser an. Die Dichtungen im Gerät
sind nicht lösungsmittelbeständig. Der
Sprühnebel von Lösungsmitteln ist hoch-
entzündlich, explosiv und giftig.
–Anschlusswerte siehe Technische Da-
ten und Typenschild.
–Der elektrische Anschluss muss von ei-
nem Elektroinstallateur ausgeführt wer-
den und IEC 60364-1 entsprechen.
Geräteschalter auf „0/OFF“ stellen.
Netzstecker einstecken.
Gefahr
Verletzungsgefahr durch elektrischen
Schlag.
–Ungeeignete Verlängerungsleitungen
können gefährlich sein. Verwenden Sie
im Freien nur dafür zugelassene und
entsprechend gekennzeichnete Verlän-
gerungsleitungen mit ausreichendem
Leitungsquerschnitt.
–Verlängerungsleitungen immer voll-
ständig abrollen.
–Stecker und Kupplung einer verwende-
ten Verlängerungsleitung müssen was-
serdicht sein.
Vorsicht
Die maximal zulässige Netzimpedanz am
elektrischen Anschlusspunkt (siehe Tech-
nische Daten) darf nicht überschritten wer-
den. Bei Unklarheiten bezüglich der an
Ihrem Anschlusspunkt vorliegenden Netz-
impedanz setzen Sie sich bitte mit Ihrem
Energieversorgungsunternehmen in Ver-
bindung.
Betrieb mit Reinigungsmittel
Wasseranschluss
Wasser aus Behälter ansaugen
Stromanschluss
9DE
All manuals and user guides at all-guides.com

– 5
Gefahr
Explosionsgefahr!

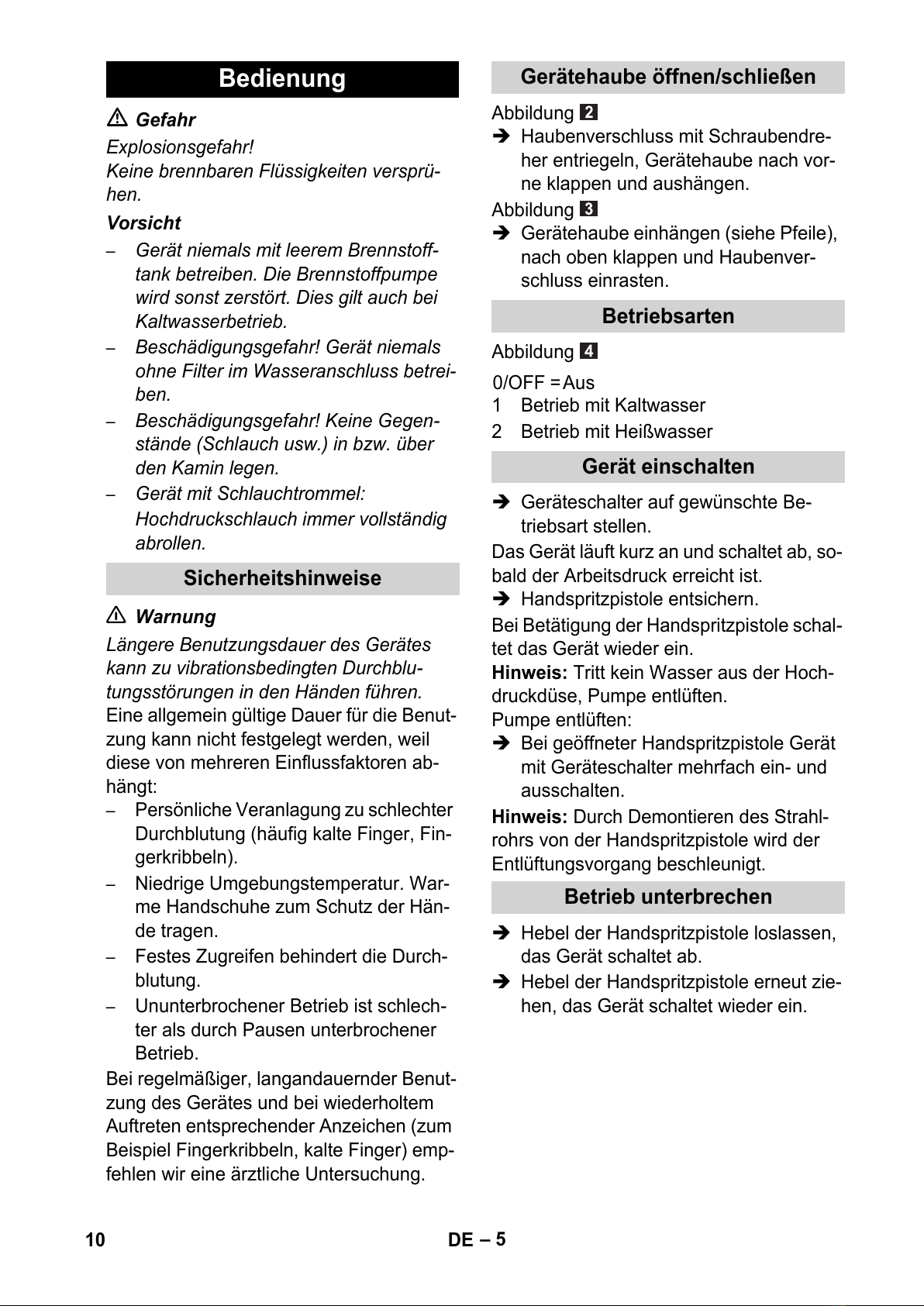

Keine brennbaren Flüssigkeiten versprü-
hen.
Vorsicht
–Gerät niemals mit leerem Brennstoff-
tank betreiben. Die Brennstoffpumpe
wird sonst zerstört. Dies gilt auch bei
Kaltwasserbetrieb.
–Beschädigungsgefahr! Gerät niemals
ohne Filter im Wasseranschluss betrei-
ben.
–Beschädigungsgefahr! Keine Gegen-
stände (Schlauch usw.) in bzw. über
den Kamin legen.
–Gerät mit Schlauchtrommel:
Hochdruckschlauch immer vollständig
abrollen.
몇Warnung
Längere Benutzungsdauer des Gerätes
kann zu vibrationsbedingten Durchblu-
tungsstörungen in den Händen führen.
Eine allgemein gültige Dauer für die Benut-
zung kann nicht festgelegt werden, weil
diese von mehreren Einflussfaktoren ab-
hängt:
–Persönliche Veranlagung zu schlechter
Durchblutung (häufig kalte Finger, Fin-
gerkribbeln).
–Niedrige Umgebungstemperatur. War-
me Handschuhe zum Schutz der Hän-
de tragen.
–Festes Zugreifen behindert die Durch-
blutung.
–Ununterbrochener Betrieb ist schlech-
ter als durch Pausen unterbrochener
Betrieb.
Bei regelmäßiger, langandauernder Benut-
zung des Gerätes und bei wiederholtem
Auftreten entsprechender Anzeichen (zum
Beispiel Fingerkribbeln, kalte Finger) emp-
fehlen wir eine ärztliche Untersuchung.

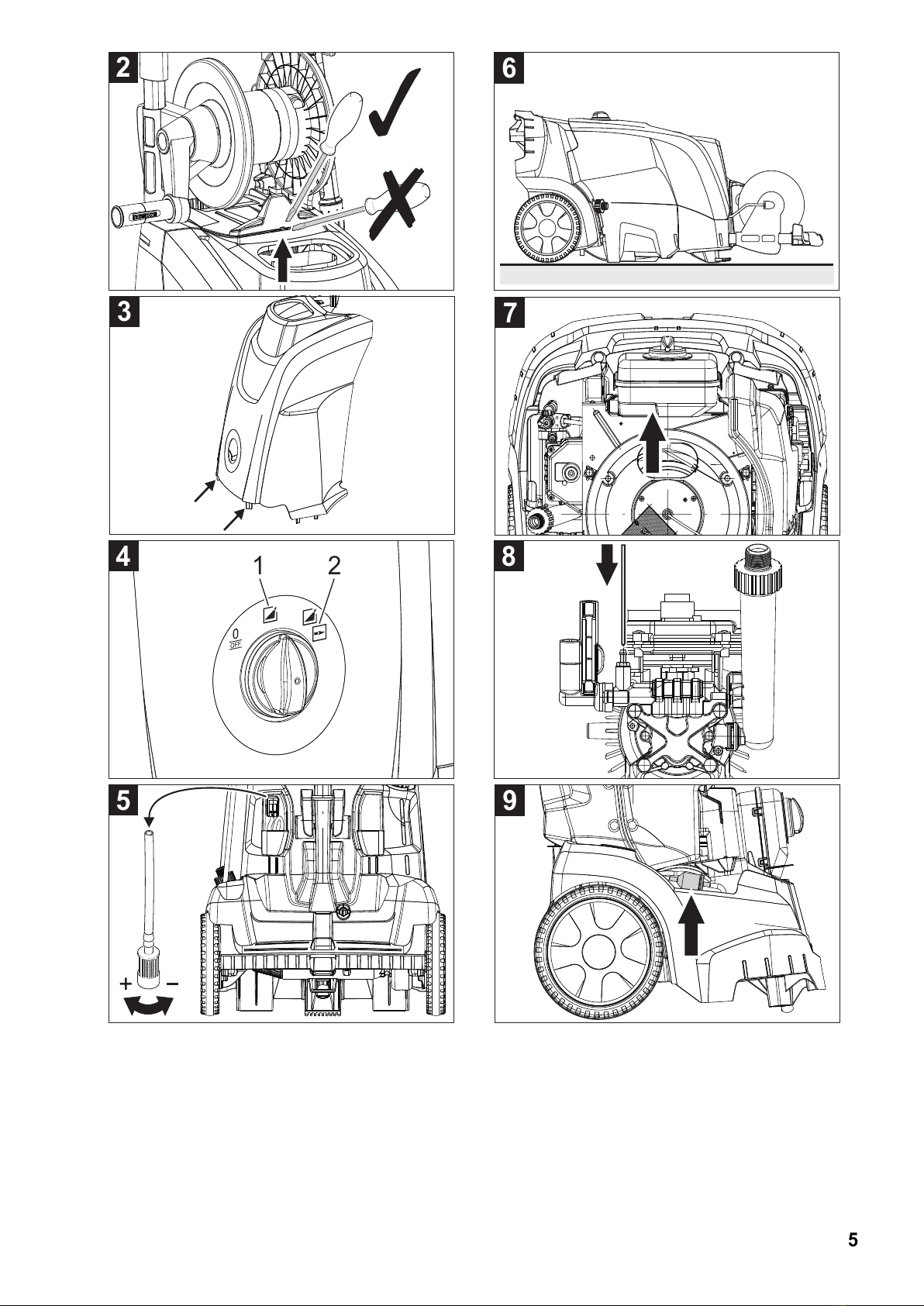

Abbildung
Haubenverschluss mit Schraubendre-
her entriegeln, Gerätehaube nach vor-
ne klappen und aushängen.
Abbildung
Gerätehaube einhängen (siehe Pfeile),
nach oben klappen und Haubenver-
schluss einrasten.
Abbildung
1 Betrieb mit Kaltwasser
2 Betrieb mit Heißwasser
Geräteschalter auf gewünschte Be-
triebsart stellen.
Das Gerät läuft kurz an und schaltet ab, so-
bald der Arbeitsdruck erreicht ist.
Handspritzpistole entsichern.
Bei Betätigung der Handspritzpistole schal-
tet das Gerät wieder ein.
Hinweis: Tritt kein Wasser aus der Hoch-
druckdüse, Pumpe entlüften.
Pumpe entlüften:
Bei geöffneter Handspritzpistole Gerät
mit Geräteschalter mehrfach ein- und
ausschalten.
Hinweis: Durch Demontieren des Strahl-
rohrs von der Handspritzpistole wird der
Entlüftungsvorgang beschleunigt.
Hebel der Handspritzpistole loslassen,
das Gerät schaltet ab.
Hebel der Handspritzpistole erneut zie-
hen, das Gerät schaltet wieder ein.
Bedienung
Sicherheitshinweise
Gerätehaube öffnen/schließen
Betriebsarten
0/OFF =Aus
Gerät einschalten
Betrieb unterbrechen
10 DE
All manuals and user guides at all-guides.com

– 6
Handspritzpistole schließen.
Hebel der Handspritzpistole mit Siche-
rungsraste sichern.
Gehäuse der Düse drehen, bis das ge-
wünschte Symbol mit der Markierung
übereinstimmt:
–Zur Schonung der Umwelt sparsam mit
Reinigungsmitteln umgehen.
–Das Reinigungsmittel muss für die zu
reinigende Oberfläche geeignet sein.
Abbildung
Reinigungsmittel-Saugschlauch her-
ausziehen.
Filter am Reinigungsmittel-Saug-
schlauch drehen, um das Reinigungs-
mittel zu dosieren.
Reinigungsmittel-Saugschlauch in ei-
nen Behälter mit Reinigungsmittel hän-
gen.
Düse auf „CHEM“ stellen.
Reinigungsmittelkonzentration entspre-
chend der zu reinigenden Oberfläche
einstellen.
Hinweis: Hochdruckstrahl immer zuerst
aus größerer Entfernung auf zu reinigen-
des Objekt richten, um Schäden durch zu
hohen Druck zu vermeiden.
–Schmutz lösen:
Reinigungsmittel sparsam aufsprühen
und 1...5 Minuten einwirken, aber nicht
eintrocknen lassen.
–Schmutz entfernen:
Gelösten Schmutz mit Hochdruckstrahl
abspülen.
Entfernen von leichten Verschmutzungen
und Klarspülen, z.B: Gartengeräte, Terras-
se, Werkzeuge, etc.
Geräteschalter auf „1“ stellen.
Gefahr
Verbrühungsgefahr!
Geräteschalter auf „2“ stellen.
Filter am Reinigungsmittel-Saug-
schlauch ganz zudrehen (-).
Geräteschalter auf „1“ stellen.
Gerät bei geöffneter Handspritzpistole
mindestens 1 Minute klarspülen.
Gefahr
Verbrühungsgefahr durch heißes Wasser!
Nach dem Betrieb mit Heißwasser muss
das Gerät zur Abkühlung mindestens zwei
Minuten mit Kaltwasser bei geöffneter Pis-
tole betrieben werden.
Geräteschalter auf „0/OFF“ stellen.
Wasserzulauf schließen.
Pumpe mit Geräteschalter kurz (ca. 5
Sekunden) einschalten.
Geräteschalter auf „0/OFF“ stellen.
Handspritzpistole betätigen, bis Gerät
drucklos ist.
Netzstecker nur mit trockenen Händen
aus Steckdose ziehen.
Wasseranschluss entfernen.
Handspritzpistole sichern.
Strahlart wählen
Hochdruck-Rundstrahl (0°) für
besonders hartnäckige Ver-
schmutzungen
Niederdruck-Flachstrahl
(CHEM) für den Betrieb mit
Reinigungsmittel oder Reini-
gen mit geringem Druck
Hochdruck-Flachstrahl (25°)
für großflächige Verschmut-
zungen
Betrieb mit Reinigungsmittel
Reinigen
Empfohlene Reinigungsmethode
Betrieb mit Kaltwasser
Betrieb mit Heißwasser
Nach Betrieb mit Reinigungsmittel
Gerät ausschalten
11DE
All manuals and user guides at all-guides.com
all-guides.com

– 7
Handspritzpistole in den Halter stecken.
Gerät ohne Schlauchtrommel:
Hochdruckschlauch aufwickeln und
über die Schlauchablage hängen.
Gerät mit Schlauchtrommel:
Hochdruckschlauch auf die Schlauch-
trommel aufwickeln. Griff der Kurbel
einschieben, um die Schlauchtrommel
zu blockieren.
Anschlusskabel um den Kabelhalter wi-
ckeln.
Stecker mit montiertem Clip befestigen.
Vorsicht
Frost zerstört das nicht vollständig von
Wasser entleerte Gerät.
Gerät an einem frostfreien Ort abstel-
len.
Ist das Gerät an einem Kamin angeschlos-
sen, ist folgendes zu beachten:
Vorsicht
Beschädigungsgefahr durch über den Ka-
min eindringende Kaltluft.
Gerät bei Außentemperaturen unter
0 °C vom Kamin trennen.
Ist eine frostfreie Lagerung nicht möglich,
Gerät stilllegen.
Bei längeren Betriebspausen oder wenn
eine frostfreie Lagerung nicht möglich ist:
Wasser ablassen.
Gerät mit Frostschutzmittel durchspü-
len.
Wasserzulaufschlauch und Hochdruck-
schlauch abschrauben.
Abbildung
Gerät auf den Rücken legen.
Gerät max. 1 Minute im Kaltwasserbe-
trieb laufen lassen bis Pumpe und Lei-
tungen leer sind.
Hinweis: Handhabungsvorschriften des
Frostschutzmittelherstellers beachten.
Handelsübliches Frostschutzmittel in
Wasseranschluss einfüllen.
Gerät (ohne Brenner) einschalten, bis
Gerät komplett durchspült ist.
Dadurch wird auch ein gewisser Korrosi-
onsschutz erreicht.
Vorsicht
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes bei Lagerung beach-
ten.
Gefahr
Verletzungsgefahr! Kippgefahr bei zu gro-
ßen Steigungen, bei zu großer seitlicher
Neigung und bei instabilem Untergrund.
–Gerät nur auf Steigungen bis maximal
2% bewegen.
–Das Gerät ausschließlich auf befestig-
tem Untergrund bewegen.
Vorsicht
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport be-
achten.
Gerät vor dem Transport auf den Rü-
cken legen und Restwasser auslaufen
lassen.
Zum Transport über längere Strecken
Gerät am Schubbügel hinter sich her-
ziehen.
Gerät zum Tragen an den Griffen und
am Schubbügel fassen.
Beim Transport in Fahrzeugen Gerät
nach den jeweils gültigen Richtlinien
gegen Rutschen und Kippen sichern.
Gerät aufbewahren
Frostschutz
Stilllegung
Wasser ablassen
Gerät mit Frostschutzmittel durchspülen
Lagerung
Transport
12 DE
All manuals and user guides at all-guides.com

– 8

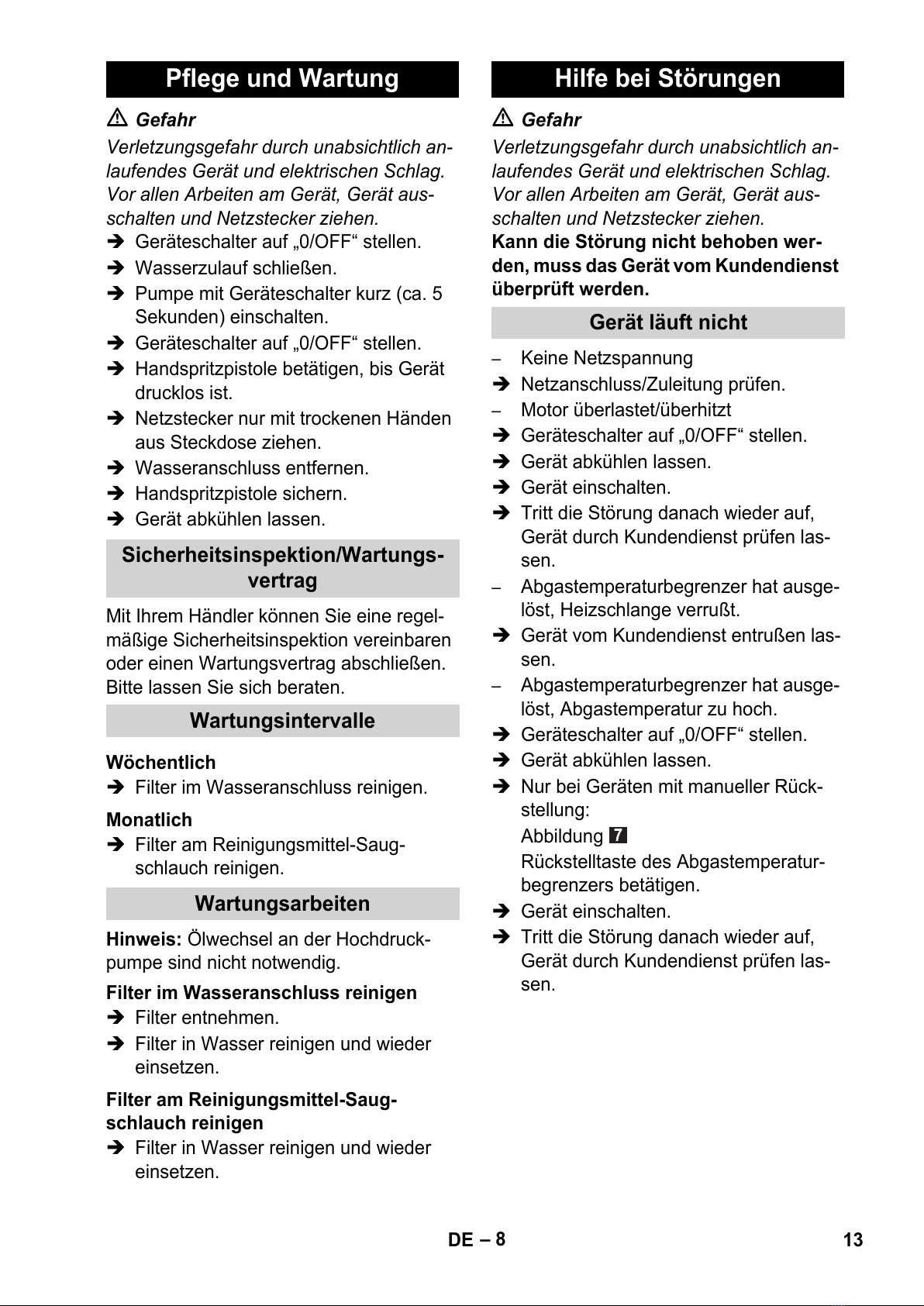

Gefahr
Verletzungsgefahr durch unabsichtlich an-
laufendes Gerät und elektrischen Schlag.
Vor allen Arbeiten am Gerät, Gerät aus-
schalten und Netzstecker ziehen.
Geräteschalter auf „0/OFF“ stellen.
Wasserzulauf schließen.
Pumpe mit Geräteschalter kurz (ca. 5
Sekunden) einschalten.
Geräteschalter auf „0/OFF“ stellen.
Handspritzpistole betätigen, bis Gerät
drucklos ist.
Netzstecker nur mit trockenen Händen
aus Steckdose ziehen.
Wasseranschluss entfernen.
Handspritzpistole sichern.
Gerät abkühlen lassen.
Mit Ihrem Händler können Sie eine regel-
mäßige Sicherheitsinspektion vereinbaren
oder einen Wartungsvertrag abschließen.
Bitte lassen Sie sich beraten.
Filter im Wasseranschluss reinigen.
Filter am Reinigungsmittel-Saug-
schlauch reinigen.
Hinweis: Ölwechsel an der Hochdruck-
pumpe sind nicht notwendig.
Filter entnehmen.
Filter in Wasser reinigen und wieder
einsetzen.
Filter in Wasser reinigen und wieder
einsetzen.
Gefahr
Verletzungsgefahr durch unabsichtlich an-
laufendes Gerät und elektrischen Schlag.
Vor allen Arbeiten am Gerät, Gerät aus-
schalten und Netzstecker ziehen.
Kann die Störung nicht behoben wer-
den, muss das Gerät vom Kundendienst
überprüft werden.
–Keine Netzspannung
Netzanschluss/Zuleitung prüfen.
–Motor überlastet/überhitzt
Geräteschalter auf „0/OFF“ stellen.
Gerät abkühlen lassen.
Gerät einschalten.
Tritt die Störung danach wieder auf,
Gerät durch Kundendienst prüfen las-
sen.
–Abgastemperaturbegrenzer hat ausge-
löst, Heizschlange verrußt.
Gerät vom Kundendienst entrußen las-
sen.
–Abgastemperaturbegrenzer hat ausge-
löst, Abgastemperatur zu hoch.
Geräteschalter auf „0/OFF“ stellen.
Gerät abkühlen lassen.
Nur bei Geräten mit manueller Rück-
stellung:
Abbildung
Rückstelltaste des Abgastemperatur-
begrenzers betätigen.
Gerät einschalten.
Tritt die Störung danach wieder auf,
Gerät durch Kundendienst prüfen las-
sen.
Pflege und Wartung
Sicherheitsinspektion/Wartungs-
vertrag
Wartungsintervalle
Wöchentlich
Monatlich
Wartungsarbeiten
Filter im Wasseranschluss reinigen
Filter am Reinigungsmittel-Saug-
schlauch reinigen
Hilfe bei Störungen
Gerät läuft nicht
13DE
All manuals and user guides at all-guides.com

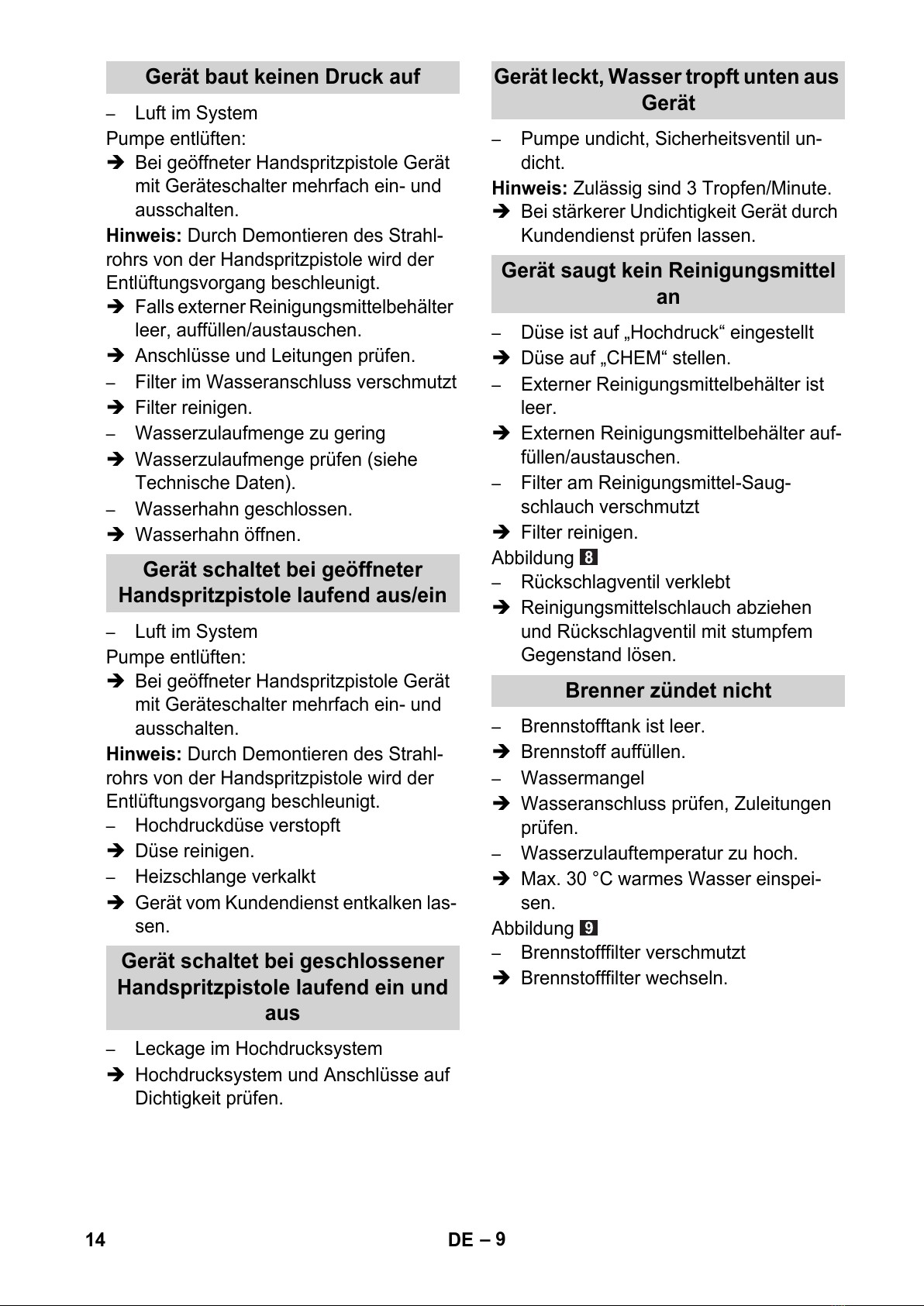

– 9
–Luft im System
Pumpe entlüften:
Bei geöffneter Handspritzpistole Gerät
mit Geräteschalter mehrfach ein- und
ausschalten.
Hinweis: Durch Demontieren des Strahl-
rohrs von der Handspritzpistole wird der
Entlüftungsvorgang beschleunigt.
Falls externer Reinigungsmittelbehälter
leer, auffüllen/austauschen.
Anschlüsse und Leitungen prüfen.
–Filter im Wasseranschluss verschmutzt
Filter reinigen.
–Wasserzulaufmenge zu gering
Wasserzulaufmenge prüfen (siehe
Technische Daten).
–Wasserhahn geschlossen.
Wasserhahn öffnen.
–Luft im System
Pumpe entlüften:
Bei geöffneter Handspritzpistole Gerät
mit Geräteschalter mehrfach ein- und
ausschalten.
Hinweis: Durch Demontieren des Strahl-
rohrs von der Handspritzpistole wird der
Entlüftungsvorgang beschleunigt.
–Hochdruckdüse verstopft
Düse reinigen.
–Heizschlange verkalkt
Gerät vom Kundendienst entkalken las-
sen.
–Leckage im Hochdrucksystem
Hochdrucksystem und Anschlüsse auf
Dichtigkeit prüfen.
–Pumpe undicht, Sicherheitsventil un-
dicht.
Hinweis: Zulässig sind 3 Tropfen/Minute.
Bei stärkerer Undichtigkeit Gerät durch
Kundendienst prüfen lassen.
–Düse ist auf „Hochdruck“ eingestellt
Düse auf „CHEM“ stellen.
–Externer Reinigungsmittelbehälter ist
leer.
Externen Reinigungsmittelbehälter auf-
füllen/austauschen.
–Filter am Reinigungsmittel-Saug-
schlauch verschmutzt
Filter reinigen.
Abbildung
–Rückschlagventil verklebt
Reinigungsmittelschlauch abziehen
und Rückschlagventil mit stumpfem
Gegenstand lösen.
–Brennstofftank ist leer.
Brennstoff auffüllen.
–Wassermangel
Wasseranschluss prüfen, Zuleitungen
prüfen.
–Wasserzulauftemperatur zu hoch.
Max. 30 °C warmes Wasser einspei-
sen.
Abbildung
–Brennstofffilter verschmutzt
Brennstofffilter wechseln.
Gerät baut keinen Druck auf
Gerät schaltet bei geöffneter
Handspritzpistole laufend aus/ein
Gerät schaltet bei geschlossener
Handspritzpistole laufend ein und
aus
Gerät leckt, Wasser tropft unten aus
Gerät
Gerät saugt kein Reinigungsmittel
an
Brenner zündet nicht
14 DE
All manuals and user guides at all-guides.com

– 10
In jedem Land gelten die von unserer zu-
ständigen Vertriebs-Gesellschaft heraus-
gegebenen Garantiebedingungen. Etwaige
Störungen an dem Gerät beseitigen wir in-
nerhalb der Garantiefrist kostenlos, sofern
ein Material- oder Herstellungsfehler die
Ursache sein sollte.
–Es dürfen nur Zubehör und Ersatzteile
verwendet werden, die vom Hersteller
freigegeben sind. Original-Zubehör und
Original-Ersatzteile bieten die Gewähr
dafür, dass das Gerät sicher und stö-
rungsfrei betrieben werden kann.
–Eine Auswahl der am häufigsten benö-
tigten Ersatzteile finden Sie am Ende
der Betriebsanleitung.
–Weitere Informationen über Ersatzteile
erhalten Sie unter www.kaercher.com
im Bereich Service.
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EG-
Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
5.957-976
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]
Winnenden, 2010/09/01
Garantie
Zubehör und Ersatzteile
EG-Konformitätserklärung
Produkt: Hochdruckreiniger
Typ: 1.064-xxx
Einschlägige EG-Richtlinien
2006/42/EG (+2009/127/EG)
2000/14/EG
2004/108/EG
Angewandte harmonisierte Normen
EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006 + A2: 2009
HDS 5/11, HDS 5/13:
EN 61000–3–3: 2008
HDS 5/15:
EN 61000–3–11: 2000
Angewandtes Konformitätsbewer-
tungsverfahren
2000/14/EG: Anhang V
Schallleistungspegel dB(A)
HDS 5/11 U, HDS 5/15:
Gemessen: 91
Garantiert: 94
HDS 5/11 UX, HDS 5/13:
Gemessen: 91
Garantiert: 93
CEO Head of Approbation
15DE
All manuals and user guides at all-guides.com

– 11

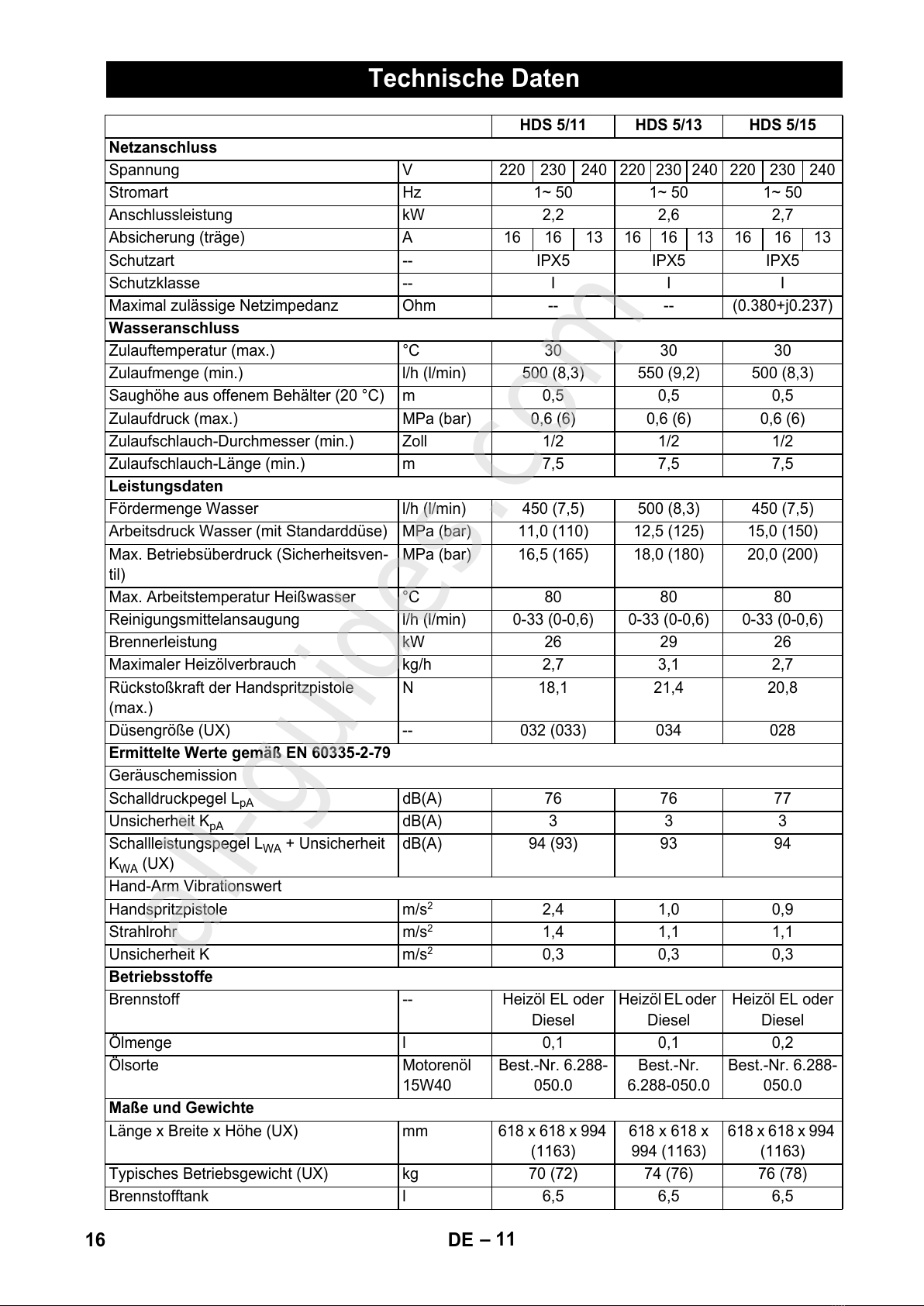

Technische Daten
HDS 5/11 HDS 5/13 HDS 5/15
Netzanschluss
Spannung V 220 230 240 220 230 240 220 230 240
Stromart Hz 1~ 50 1~ 50 1~ 50
Anschlussleistung kW 2,2 2,6 2,7
Absicherung (träge) A 16 16 13 16 16 13 16 16 13
Schutzart -- IPX5 IPX5 IPX5
Schutzklasse -- I I I
Maximal zulässige Netzimpedanz Ohm -- -- (0.380+j0.237)
Wasseranschluss
Zulauftemperatur (max.) °C 30 30 30
Zulaufmenge (min.) l/h (l/min) 500 (8,3) 550 (9,2) 500 (8,3)
Saughöhe aus offenem Behälter (20 °C) m 0,5 0,5 0,5
Zulaufdruck (max.) MPa (bar) 0,6 (6) 0,6 (6) 0,6 (6)
Zulaufschlauch-Durchmesser (min.) Zoll 1/2 1/2 1/2
Zulaufschlauch-Länge (min.) m 7,5 7,5 7,5
Leistungsdaten
Fördermenge Wasser l/h (l/min) 450 (7,5) 500 (8,3) 450 (7,5)
Arbeitsdruck Wasser (mit Standarddüse) MPa (bar) 11,0 (110) 12,5 (125) 15,0 (150)
Max. Betriebsüberdruck (Sicherheitsven-
til)
MPa (bar) 16,5 (165) 18,0 (180) 20,0 (200)
Max. Arbeitstemperatur Heißwasser °C 80 80 80
Reinigungsmittelansaugung l/h (l/min) 0-33 (0-0,6) 0-33 (0-0,6) 0-33 (0-0,6)
Brennerleistung kW 26 29 26
Maximaler Heizölverbrauch kg/h 2,7 3,1 2,7
Rückstoßkraft der Handspritzpistole
(max.)
N 18,1 21,4 20,8
Düsengröße (UX) -- 032 (033) 034 028
Ermittelte Werte gemäß EN 60335-2-79
Geräuschemission
Schalldruckpegel LpA dB(A) 76 76 77
Unsicherheit KpA dB(A) 3 3 3
Schallleistungspegel LWA + Unsicherheit
KWA (UX)
dB(A) 94 (93) 93 94
Hand-Arm Vibrationswert
Handspritzpistole m/s22,4 1,0 0,9
Strahlrohr m/s21,4 1,1 1,1
Unsicherheit K m/s20,3 0,3 0,3
Betriebsstoffe
Brennstoff -- Heizöl EL oder
Diesel
Heizöl EL oder
Diesel
Heizöl EL oder
Diesel
Ölmenge l 0,1 0,1 0,2
Ölsorte Motorenöl
15W40
Best.-Nr. 6.288-
050.0
Best.-Nr.
6.288-050.0
Best.-Nr. 6.288-
050.0
Maße und Gewichte
Länge x Breite x Höhe (UX) mm 618 x 618 x 994
(1163)
618 x 618 x
994 (1163)
618 x 618 x 994
(1163)
Typisches Betriebsgewicht (UX) kg 70 (72) 74 (76) 76 (78)
Brennstofftank l 6,5 6,5 6,5
16 DE
All manuals and user guides at all-guides.com
all-guides.com

English
– 1
Please read and comply with
these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own-
ers.
–Before first start-up it is definitely nec-
essary to read the operating instruc-
tions and safety indications Nr. 5.951-
949.0!
–In case of transport damage inform ven-
dor immediately
–Check the contents of the pack before
unpacking. For scope of delivery see il-
lustration 1.
Notes about the ingredients (REACH)
You will find current information about the
ingredients at:
www.kaercher.com/REACH
Danger
Immediate danger that can cause severe
injury or even death.
몇Warning
Possible hazardous situation that could
lead to severe injury or even death.
Caution
Possible hazardous situation that could
lead to mild injury to persons or damage to
property.
Contents
Environmental protection . . EN . . .1
Symbols in the operating in-
structions . . . . . . . . . . . . . . EN . . .1
Device elements. . . . . . . . . EN . . .2
Symbols on the machine . . EN . . .2
Proper use . . . . . . . . . . . . . EN . . .2
Safety instructions . . . . . . . EN . . .2
Safety Devices . . . . . . . . . . EN . . .3
Start up. . . . . . . . . . . . . . . . EN . . .3
Operation . . . . . . . . . . . . . . EN . . .4
Storage. . . . . . . . . . . . . . . . EN . . .7
Transport . . . . . . . . . . . . . . EN . . .7
Maintenance and care . . . . EN . . .7
Troubleshooting . . . . . . . . . EN . . .8
Warranty. . . . . . . . . . . . . . . EN . . .9
Accessories and Spare Parts EN . . .9
EC Declaration of Conformity EN . . .9
Technical specifications . . . EN . .10
Environmental protection
The packaging material can be
recycled. Please do not throw
the packaging material into
household waste; please send it
for recycling.
Old appliances contain valuable
materials that can be recycled;
these should be sent for recy-
cling. Batteries, oil, and similar
substances must not enter the
environment. Please dispose of
your old appliances using ap-
propriate collection systems.
Please do not release engine oil, fuel oil,
diesel and petrol into the environment Pro-
tect the ground and dispose of used oil in
an environmentally-clean manner.
Symbols in the operating
instructions
17EN
All manuals and user guides at all-guides.com

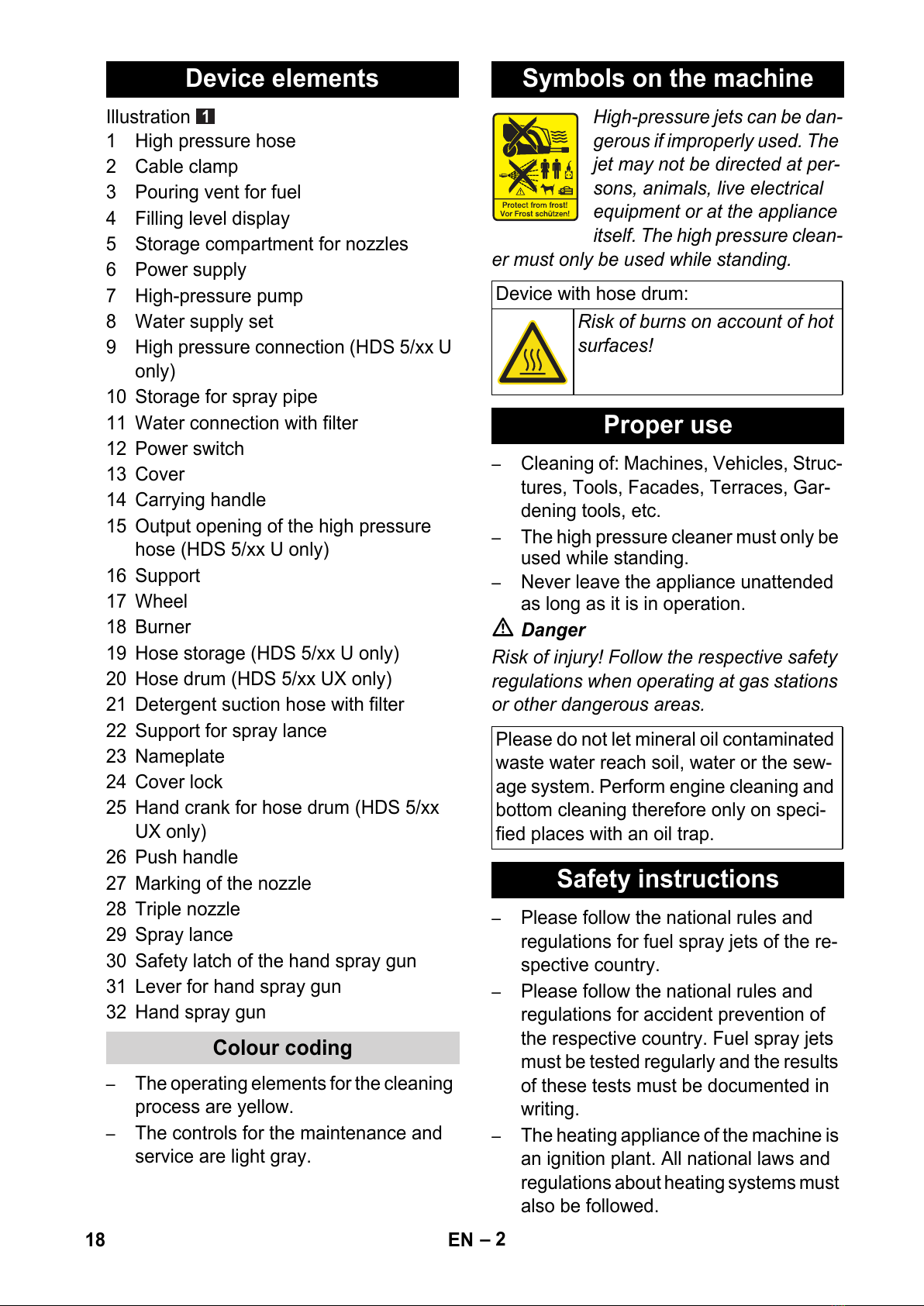

– 2
Illustration
1 High pressure hose
2 Cable clamp
3 Pouring vent for fuel
4 Filling level display
5 Storage compartment for nozzles
6 Power supply
7 High-pressure pump
8 Water supply set
9 High pressure connection (HDS 5/xx U
only)
10 Storage for spray pipe
11 Water connection with filter
12 Power switch
13 Cover
14 Carrying handle
15 Output opening of the high pressure
hose (HDS 5/xx U only)
16 Support
17 Wheel
18 Burner
19 Hose storage (HDS 5/xx U only)
20 Hose drum (HDS 5/xx UX only)
21 Detergent suction hose with filter
22 Support for spray lance
23 Nameplate
24 Cover lock
25 Hand crank for hose drum (HDS 5/xx
UX only)
26 Push handle
27 Marking of the nozzle
28 Triple nozzle
29 Spray lance
30 Safety latch of the hand spray gun
31 Lever for hand spray gun
32 Hand spray gun
–The operating elements for the cleaning
process are yellow.
–The controls for the maintenance and
service are light gray.
High-pressure jets can be dan-
gerous if improperly used. The
jet may not be directed at per-
sons, animals, live electrical
equipment or at the appliance
itself. The high pressure clean-
er must only be used while standing.
–Cleaning of: Machines, Vehicles, Struc-
tures, Tools, Facades, Terraces, Gar-
dening tools, etc.
–The high pressure cleaner must only be
used while standing.
–Never leave the appliance unattended
as long as it is in operation.
Danger
Risk of injury! Follow the respective safety
regulations when operating at gas stations
or other dangerous areas.
–Please follow the national rules and
regulations for fuel spray jets of the re-
spective country.
–Please follow the national rules and
regulations for accident prevention of
the respective country. Fuel spray jets
must be tested regularly and the results
of these tests must be documented in
writing.
–The heating appliance of the machine is
an ignition plant. All national laws and
regulations about heating systems must
also be followed.
Device elements
Colour coding
Symbols on the machine
Device with hose drum:
Risk of burns on account of hot
surfaces!
Proper use
Please do not let mineral oil contaminated
waste water reach soil, water or the sew-
age system. Perform engine cleaning and
bottom cleaning therefore only on speci-
fied places with an oil trap.
Safety instructions
18 EN
All manuals and user guides at all-guides.com

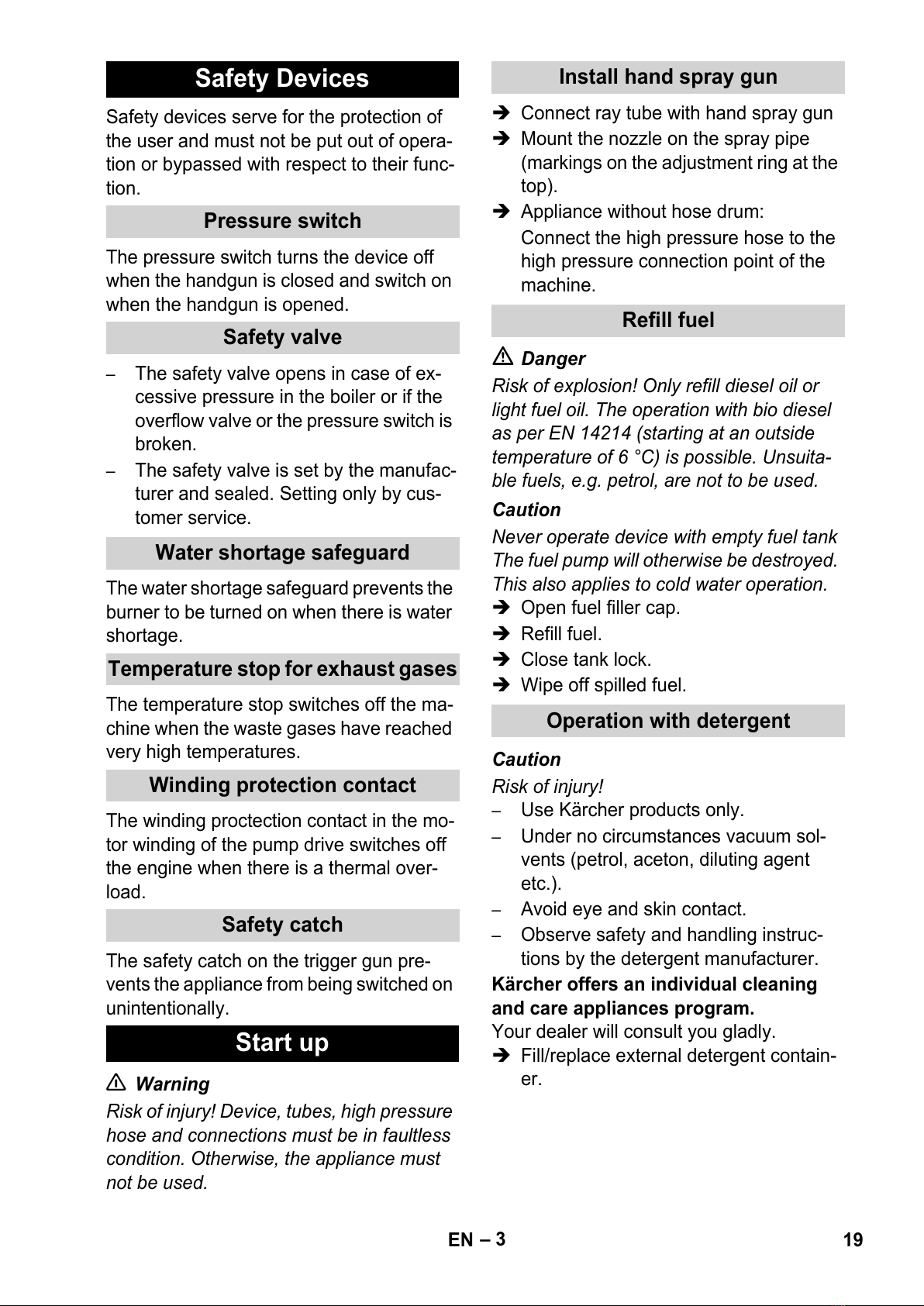

– 3
Safety devices serve for the protection of
the user and must not be put out of opera-
tion or bypassed with respect to their func-
tion.
The pressure switch turns the device off
when the handgun is closed and switch on
when the handgun is opened.
–The safety valve opens in case of ex-
cessive pressure in the boiler or if the
overflow valve or the pressure switch is
broken.
–The safety valve is set by the manufac-
turer and sealed. Setting only by cus-
tomer service.
The water shortage safeguard prevents the
burner to be turned on when there is water
shortage.
The temperature stop switches off the ma-
chine when the waste gases have reached
very high temperatures.
The winding proctection contact in the mo-
tor winding of the pump drive switches off
the engine when there is a thermal over-
load.
The safety catch on the trigger gun pre-
vents the appliance from being switched on
unintentionally.
몇Warning
Risk of injury! Device, tubes, high pressure
hose and connections must be in faultless
condition. Otherwise, the appliance must
not be used.
Connect ray tube with hand spray gun
Mount the nozzle on the spray pipe
(markings on the adjustment ring at the
top).
Appliance without hose drum:
Connect the high pressure hose to the
high pressure connection point of the
machine.
Danger
Risk of explosion! Only refill diesel oil or
light fuel oil. The operation with bio diesel
as per EN 14214 (starting at an outside
temperature of 6 °C) is possible. Unsuita-
ble fuels, e.g. petrol, are not to be used.
Caution
Never operate device with empty fuel tank
The fuel pump will otherwise be destroyed.
This also applies to cold water operation.
Open fuel filler cap.
Refill fuel.
Close tank lock.
Wipe off spilled fuel.
Caution
Risk of injury!
–Use Kärcher products only.
–Under no circumstances vacuum sol-
vents (petrol, aceton, diluting agent
etc.).
–Avoid eye and skin contact.
–Observe safety and handling instruc-
tions by the detergent manufacturer.
Kärcher offers an individual cleaning
and care appliances program.
Your dealer will consult you gladly.
Fill/replace external detergent contain-
er.
Safety Devices
Pressure switch
Safety valve
Water shortage safeguard
Temperature stop for exhaust gases
Winding protection contact
Safety catch
Start up
Install hand spray gun
Refill fuel
Operation with detergent
19EN
All manuals and user guides at all-guides.com

– 4

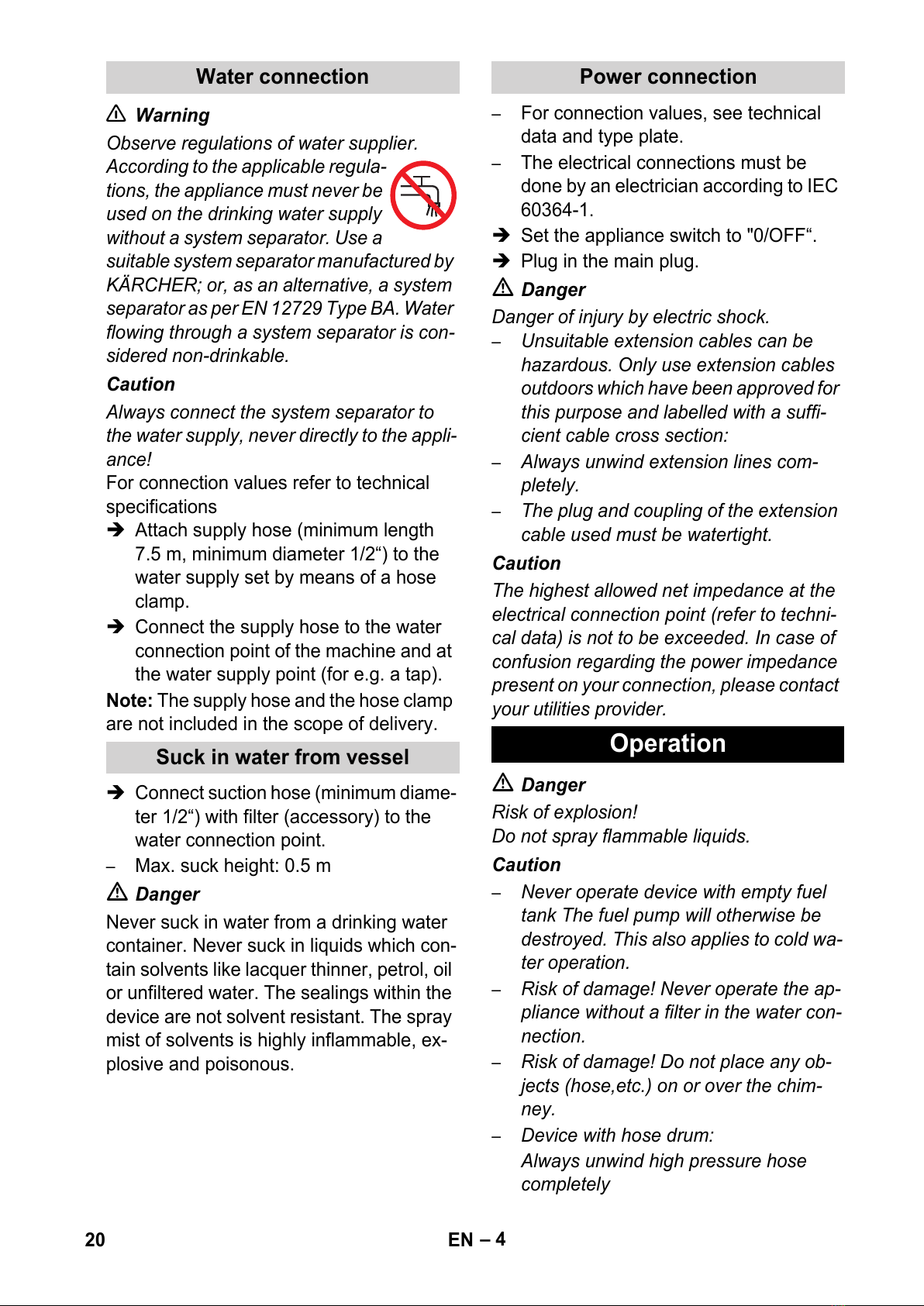

몇Warning
Observe regulations of water supplier.
According to the applicable regula-
tions, the appliance must never be
used on the drinking water supply
without a system separator. Use a
suitable system separator manufactured by
KÄRCHER; or, as an alternative, a system
separator as per EN 12729 Type BA. Water
flowing through a system separator is con-
sidered non-drinkable.
Caution
Always connect the system separator to
the water supply, never directly to the appli-
ance!
For connection values refer to technical
specifications
Attach supply hose (minimum length
7.5 m, minimum diameter 1/2“) to the
water supply set by means of a hose
clamp.
Connect the supply hose to the water
connection point of the machine and at
the water supply point (for e.g. a tap).
Note: The supply hose and the hose clamp
are not included in the scope of delivery.
Connect suction hose (minimum diame-
ter 1/2“) with filter (accessory) to the
water connection point.
–Max. suck height: 0.5 m
Danger
Never suck in water from a drinking water
container. Never suck in liquids which con-
tain solvents like lacquer thinner, petrol, oil
or unfiltered water. The sealings within the
device are not solvent resistant. The spray
mist of solvents is highly inflammable, ex-
plosive and poisonous.
–For connection values, see technical
data and type plate.
–The electrical connections must be
done by an electrician according to IEC
60364-1.
Set the appliance switch to "0/OFF“.
Plug in the main plug.
Danger
Danger of injury by electric shock.
–Unsuitable extension cables can be
hazardous. Only use extension cables
outdoors which have been approved for
this purpose and labelled with a suffi-
cient cable cross section:
–Always unwind extension lines com-
pletely.
–The plug and coupling of the extension
cable used must be watertight.
Caution
The highest allowed net impedance at the
electrical connection point (refer to techni-
cal data) is not to be exceeded. In case of
confusion regarding the power impedance
present on your connection, please contact
your utilities provider.
Danger
Risk of explosion!
Do not spray flammable liquids.
Caution
–Never operate device with empty fuel
tank The fuel pump will otherwise be
destroyed. This also applies to cold wa-
ter operation.
–Risk of damage! Never operate the ap-
pliance without a filter in the water con-
nection.
–Risk of damage! Do not place any ob-
jects (hose,etc.) on or over the chim-
ney.
–Device with hose drum:
Always unwind high pressure hose
completely
Water connection
Suck in water from vessel
Power connection
Operation
20 EN
All manuals and user guides at all-guides.com
