Kärcher K 4.620 User manual

Register and win!
www.kaercher.com
Deutsch 1
English 10
Français 19
Italiano 28
Nederlands 37
Español 46
Português 55
Dansk 64
Norsk 73
Svenska 82
Suomi 91
Ελληνικά 100
Türkçe 110
Руccкий 119
Magyar 130
Čeština 139
Slovenščina 148
Polski 157
Româneşte 167
Slovenčina 176
Hrvatski 185
Srpski 194
Български 203
Eesti 214
Lietuviškai 223
Latviešu 232
Українська 241
59635800 12/09
K 4.620

II

III

IV

- 1
Sehr geehrter Kunde,
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi-
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge-
brauch oder für Nachbesitzer auf.
Verwenden Sie diesen Hochdruckreiniger
ausschließlich für den Privathaushalt:
–zum Reinigen von Maschinen, Fahr-
zeugen, Bauwerken, Werkzeugen,
Fassaden, Terrassen, Gartengeräten
usw. mit Hochdruck-Wasserstrahl (bei
Bedarf mit Zusatz von Reinigungsmit-
teln).
–mit von KÄRCHER zugelassenen Zu-
behörteilen, Ersatzteilen und Reini-
gungsmitteln. Beachten Sie die
Hinweise, die den Reinigungsmitteln
beigegeben sind.
Die Verpackungsmaterialien sind re-
cyclebar. Bitte werfen Sie die Verpa-
ckungen nicht in den Hausmüll, sondern
führen Sie diese einer Wiederverwertung
zu.
Altgeräte enthalten wertvolle recyc-
lingfähige Materialien, die einer Ver-
wertung zugeführt werden sollten.
Bitte entsorgen Sie Altgeräte deshalb über
geeignete Sammelsysteme.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm
In jedem Land gelten die von unserer zu-
ständigen Vertriebsgesellschaft herausge-
gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so-
fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih-
ren Händler oder die nächste autorisierte
Kundendienststelle.
(Adresse siehe Rückseite)
Gefahr
Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.
몇Warnung
Für eine möglicherweise gefährliche Situa-
tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.
Vorsicht
Für eine möglicherweise gefährliche Situa-
tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.
–Der Hochdruckstrahl kann
bei unsachgemäßem Ge-
brauch gefährlich sein.
Der Strahl darf nicht auf
Personen, Tiere, aktive elektrische
Ausrüstung oder auf das Gerät selbst
gerichtet werden.
–Frost kann das nicht vollständig entleer-
te Gerät zerstören. Gerät im Winter in
einem frostfreien Raum aufbewahren.
Inhaltsverzeichnis
Allgemeine Hinweise DE - 1
Sicherheitshinweise DE - 2
Bedienung DE - 4
Gerätebeschreibung DE - 4
Transport DE - 7
Lagerung DE - 7
Pflege und Wartung DE - 8
Hilfe bei Störungen DE - 8
Technische Daten DE - 9
CE-Erklärung DE - 9
Allgemeine Hinweise
Bestimmungsgemäße Verwendung
Umweltschutz
Garantie
Symbole in der Betriebsanleitung
Symbole auf dem Gerät
1DE

- 2
Gefahr
Netzstecker und Steckdose niemals mit
feuchten Händen anfassen.
Das Gerät nicht in Betrieb setzen, wenn
die Netzanschlussleitung oder wichtige
Teile des Gerätes, z.B. Hochdruck-
schlauch, Handspritzpistole, oder Si-
cherheitseinrichtungen beschädigt
sind.
Netzanschlussleitung mit Netzstecker
vor jedem Betrieb auf Schäden prüfen.
Beschädigte Netzanschlussleitung un-
verzüglich durch autorisierten Kunden-
dienst/Elektro-Fachkraft austauschen
lassen.
Hochdruckschlauch vor jedem Betrieb
auf Schäden prüfen. Beschädigten
Hochdruckschlauch unverzüglich aus-
tauschen.
Der Betrieb in explosionsgefährdeten
Bereichen ist untersagt.
Beim Einsatz des Gerätes in Gefahrbe-
reichen (z.B. Tankstellen) sind die ent-
sprechenden Sicherheitsvorschriften
zu beachten.
Hochdruckstrahlen können bei unsach-
gemäßem Gebrauch gefährlich sein.
Der Strahl darf nicht auf Personen, Tie-
re, aktive elektrische Ausrüstung oder
auf das Gerät selbst gerichtet werden.
Den Hochdruckstrahl nicht auf andere
oder sich selbst richten, um Kleidung
oder Schuhwerk zu reinigen.
Keine Gegenstände abspritzen, die ge-
sundheitsgefährdende Stoffe (z.B. As-
best) enthalten.
Fahrzeugreifen/Reifenventile können
durch den Hochdruckstrahl beschädigt
werden und platzen. Erstes Anzeichen
hierfür ist eine Verfärbung des Reifens.
Beschädigte Fahrzeugreifen/Reifen-
ventile sind lebensgefährlich. Mindes-
tens 30 cm Strahlabstand bei der
Reinigung einhalten!
Explosionsgefahr!
Keine brennbaren Flüssigkeiten ver-
sprühen.
Niemals lösungsmittelhaltige Flüssig-
keiten oder unverdünnte Säuren und
Lösungsmittel ansaugen! Dazu zählen
z.B. Benzin, Farbverdünner oder Heiz-
öl. Der Sprühnebel ist hochentzündlich,
explosiv und giftig. Kein Aceton, unver-
dünnte Säuren und Lösungsmittel ver-
wenden, da sie die am Gerät
verwendeten Materialien angreifen.
몇Warnung
Netzstecker und Kupplung einer Ver-
längerungsleitung müssen wasserdicht
sein und dürfen nicht im Wasser liegen.
Ungeeignete Verlängerungsleitungen
können gefährlich sein. Verwenden Sie
im Freien nur dafür zugelassene und
entsprechend gekennzeichnete Verlän-
gerungsleitungen mit ausreichendem
Leitungsquerschnitt:
1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2
Verlängerungsleitung immer vollstän-
dig von der Kabeltrommel abwickeln.
Hochdruckschläuche, Armaturen und
Kupplungen sind wichtig für die Geräte-
sicherheit. Nur vom Hersteller empfoh-
lene Hochdruckschläuche, Armaturen
und Kupplungen verwenden.
Dieses Gerät ist nicht dafür bestimmt,
durch Personen mit eingeschränkten
physischen, sensorischen oder geisti-
gen Fähigkeiten benutzt zu werden.
Das Gerät darf nicht von Kindern oder
nicht unterwiesenen Personen betrie-
ben werden.
Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem
Gerät spielen.
Verpackungsfolien von Kindern fernhal-
ten, es besteht Erstickungsgefahr!
Der Benutzer hat das Gerät bestim-
mungsgemäß zu verwenden. Er hat die
örtlichen Gegebenheiten zu berück-
sichtigen und beim Arbeiten mit dem
Sicherheitshinweise
2 DE

- 3
Gerät auf Personen im Umfeld zu ach-
ten.
Das Gerät nicht verwenden, wenn sich
andere Personen in Reichweite befin-
den, es sei denn, sie tragen Schutzklei-
dung.
Zum Schutz vor zurückspritzendem
Wasser oder Schmutz geeignete
Schutzkleidung und Schutzbrille tra-
gen.
Vorsicht
Bei längeren Betriebspausen Gerät am
Hauptschalter / Geräteschalter aus-
schalten oder Netzstecker ziehen.
Das Gerät bei Temperaturen unter 0 °C
nicht betreiben.
Mindestens 30 cm Strahlabstand bei
der Reinigung von lackierten Oberflä-
chen einhalten, um Beschädigungen zu
vermeiden.
Das Gerät niemals unbeaufsichtigt las-
sen, solange das Gerät in Betrieb ist.
Darauf achten, dass Netzanschluss-
oder Verlängerungsleitung nicht durch
Überfahren, Quetschen, Zerren oder
dergleichen verletzt oder beschädigt
werden. Die Netzleitungen vor Hitze, Öl
und scharfen Kanten schützen.
Alle stromführenden Teile im Arbeitsbe-
reich müssen strahlwassergeschützt
sein.
Das Gerät darf nur an einen elektri-
schen Anschluss angeschlossen wer-
den, der von einem Elektroinstallateur
gemäß IEC 60364 ausgeführt wurde.
Das Gerät nur an Wechselstrom an-
schließen. Die Spannung muss mit dem
Typenschild des Gerätes übereinstim-
men.
Aus Sicherheitsgründen empfehlen wir
grundsätzlich, das Gerät über einen
Fehlerstromschutzschalter (max.
30 mA) zu betreiben.
Reinigungsarbeiten, bei denen ölhalti-
ges Abwasser entsteht z.B. Motoren-
wäsche, Unterbodenwäsche dürfen nur
an Waschplätzen mit Ölabscheider
durchgeführt werden.
Dieses Gerät wurde entwickelt für die
Verwendung von Reinigungsmittel, die
vom Hersteller geliefert oder empfohlen
werden. Die Verwendung von anderen
Reinigungsmitteln oder Chemikalien
kann die Sicherheit des Gerätes beein-
trächtigen.
Vorsicht
Sicherheitseinrichtungen dienen dem
Schutz des Benutzers und dürfen nicht ver-
ändert oder umgangen werden.
Der Geräteschalter verhindert den unbeab-
sichtigten Betrieb des Gerätes.
Die Verriegelung sperrt den Hebel der
Handspritzpistole und verhindert den unbe-
absichtigten Start des Gerätes.
Das Überströmventil verhindert eine Über-
schreitung des zulässigen Arbeitsdrucks.
Wird der Hebel an der Handspritzpistole
losgelassen, schaltet der Druckschalter die
Pumpe ab, der Hochdruckstrahl stoppt.
Wird der Hebel gezogen, schaltet die Pum-
pe wieder ein.
Vorsicht
Vor allen Tätigkeiten mit oder am Gerät
Standsicherheit herstellen um Unfälle oder
Beschädigungen zu vermeiden.
–Die Standsicherheit des Gerätes ist ge-
währleistet wenn es auf einer ebenen
Fläche abgestellt wird.
Sicherheitseinrichtungen
Geräteschalter
Verriegelung Handspritzpistole
Überströmventil mit Druckschalter
Voraussetzungen für die Standsi-
cherheit
3DE

- 4
Der Lieferumfang ihres Gerätes ist auf der
Verpackung abgebildet. Prüfen Sie beim
Auspacken den Inhalt auf Vollständigkeit.
Bei fehlendem Zubehör oder bei Transport-
schäden benachrichtigen Sie bitte ihren
Händler.

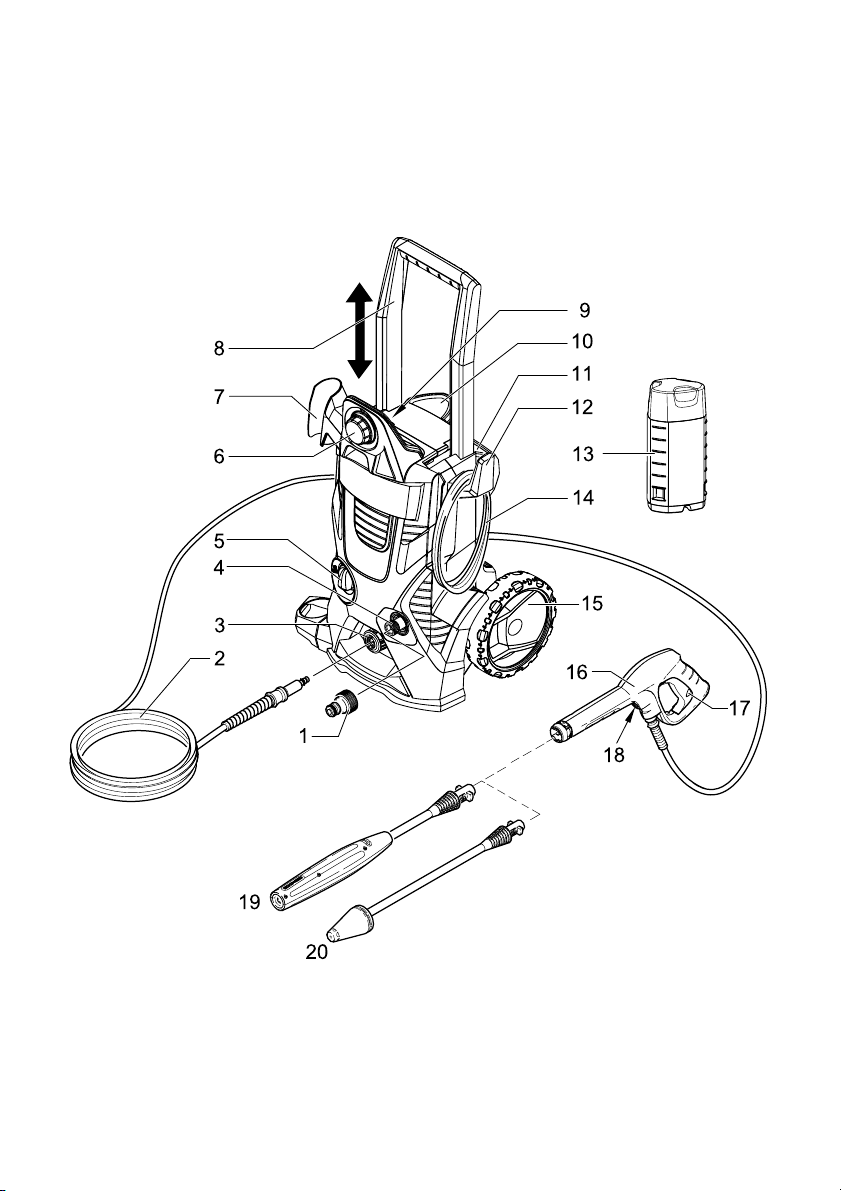

Abbildungen siehe Ausklapp-
seite!
1 Kupplungsteil für Wasseranschluss
2 Hochdruckschlauch
3 Schnellkupplung für Hochdruck-
schlauch
4 Wasseranschluss mit eingebautem
Sieb
5 Geräteschalter „0/OFF“ / „I/ON“
6 Dosierregler für Reinigungsmittel
7 Aufbewahrung für Handspritzpistole
8 Transportgriff, ausziehbar
9 Aufbewahrung für Hochdruckschlauch
10 Aufbewahrung Reinigungsmitteltank
mit Anschluss für Reinigungsmittel
11 Aufbewahrung für Zubehör
12 Aufbewahrungshaken für Netzan-
schlussleitung
13 Reinigungsmitteltank mit Verschluss-
deckel
14 Netzanschlussleitung mit Netzstecker
15 Räder
16 Handspritzpistole
17 Verriegelung Handspritzpistole
18 Taste zum Trennen des Hochdruck-
schlauches von der Handspritzpistole
19 Strahlrohr mit Druckregulierung (Vario
Power)
20 Strahlrohr mit Dreckfräser
Sonderzubehör erweitert die Nutzungs-
möglichkeiten Ihres Gerätes. Nähere Infor-
mationen dazu erhalten Sie bei Ihrem
KÄRCHER-Händler.
Dem Gerät lose beigelegte Teile vor Inbe-
triebnahme montieren.

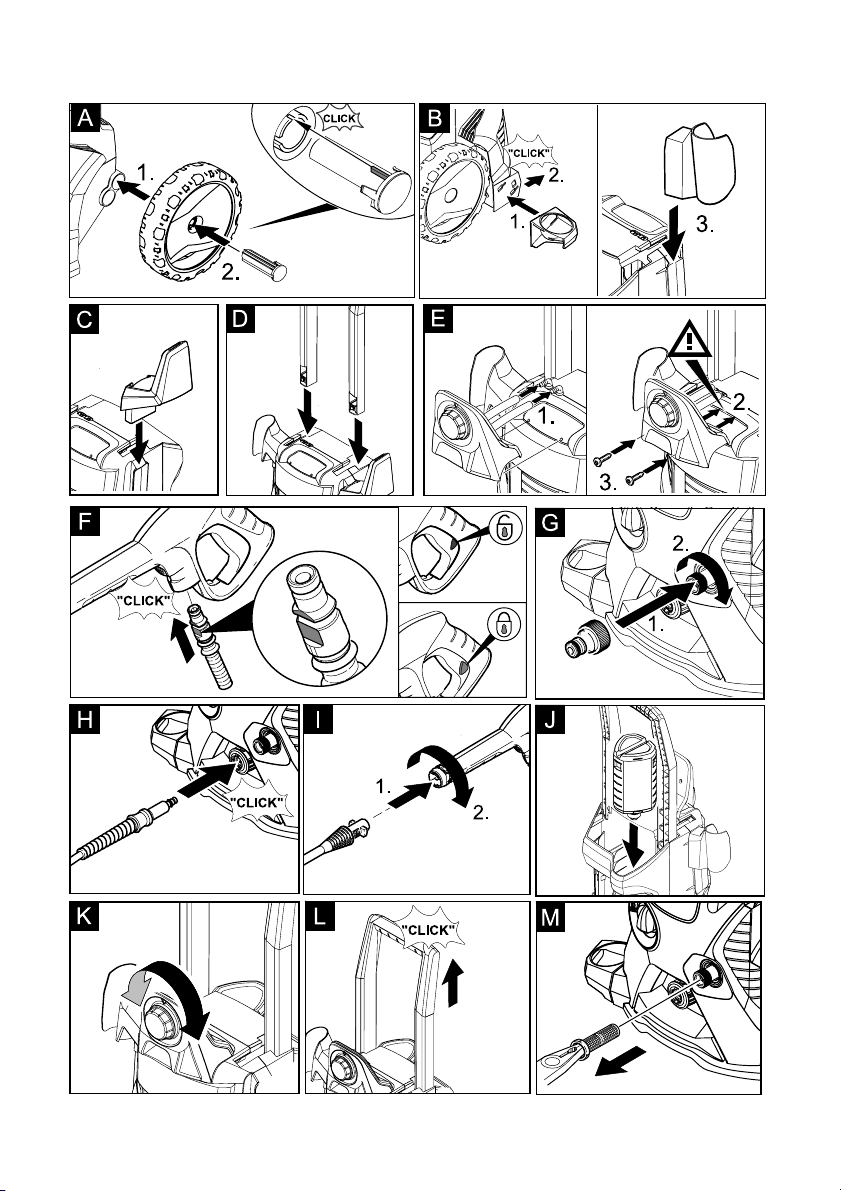

ÎAbbildung
Räder in Aufnahme drücken, und mit
beiliegendem Stopfen sichern, Ausrich-
tung des Stopfens beachten.
ÎAbbildung
Unteren Halter in Aussparungen setzen
und nach vorne schieben, er rastet hör-
bar ein.
Oberen Halter ansetzen und bis An-
schlag nach unten drücken.
ÎAbbildung
Aufbewahrungshaken eindrücken und
in oberer Position einrasten.
ÎAbbildung
Transportgriff in die Aufnahme setzen
bis Widerstand spürbar ist. Mit dem
Handballen oder einem weichen Gum-
mihammer durch einen kurzen Schlag
in Position bringen.
Benötigt werden die 2 mitgelieferten
Schrauben und ein Kreuzschlitz-Schrau-
bendreher PH 2.
ÎAbbildung
Beide Reinigungsmittelschläuche auf
Anschlüsse stecken.
Dosierregler aufsetzen und mit den 2
Schrauben befestigen.
Hinweis: Bei der Montage unbedingt
darauf achten dass sich die Laschen
vom Dosierregler in den vorgesehenen
Aussparungen am Gehäuse fixieren.
Bedienung
Lieferumfang
Gerätebeschreibung
Sonderzubehör
Vor Inbetriebnahme
Räder montieren
Aufbewahrung für Handspritzpistole
montieren
Aufbewahrungshaken für Netzan-
schlussleitung montieren
Transportgriff montieren
Dosierregler für Reinigungsmittel mon-
tieren
4 DE

- 5
ÎAbbildung
Hochdruckschlauch in Handspritzpisto-
le stecken, bis dieser hörbar einrastet.
Hinweis: Auf richtige Ausrichtung des
Anschlussnippels achten.
Sichere Verbindung durch Ziehen am
Hochdruckschlauch prüfen.
몇Warnung
Gemäß gültiger Vorschriften darf
das Gerät nie ohne Systemtrenner
am Trinkwassernetz betrieben
werden. Es ist ein geeigneter Sys-
temtrenner der Fa. KÄRCHER oder alter-
nativ ein Systemtrenner gemäß EN 12729
Typ BA zu verwenden. Wasser, das durch
einen Systemtrenner geflossen ist, wird als
nicht trinkbar eingestuft.
Hinweis: Verunreinigungen im Wasser
können die Hochdruckpumpe und das Zu-
behör beschädigen. Zum Schutz wird die
Verwendung des KÄRCHER-Wasserfilters
(Sonderzubehör, Bestellnr. 4.730-059)
empfohlen.
Vorschriften des Wasserversorgungsunter-
nehmens beachten.
Anschlusswerte siehe Typenschild/Techni-
sche Daten.
ÎEinen gewebeverstärkten Wasser-
schlauch (nicht im Lieferumfang) mit ei-
ner handelsüblichen Kupplung
verwenden. (Durchmesser mindestens
1/2 Zoll bzw. 13 mm; Länge mindestens
7,5 m).
ÎAbbildung
Mitgeliefertes Kupplungsteil am Was-
seranschluss des Gerätes anschrau-
ben.
Wasserschlauch auf Kupplungsteil des
Gerätes stecken, und an die Wasser-
versorgung anschließen.
Dieser Hochdruckreiniger ist mit dem
KÄRCHER-Saugschlauch mit Rückschlag-
ventil (Sonderzubehör, Bestellnr. 4.440-
238) zum Ansaugen von Oberflächenwas-
ser z. B. aus Regentonnen oder Teichen
geeignet (Maximale Ansaughöhe siehe
technische Daten).
ÎKÄRCHER-Saugschlauch mit Rück-
schlagventil mit Wasser füllen, an Was-
seranschluss schrauben und in
Regentonne hängen.
ÎHochdruckschlauch vom Hochdruckan-
schluss des Gerätes trennen.
ÎGerät einschalten „I/ON“ und warten
(max. 2 Minuten), bis Wasser blasenfrei
am Hochdruckanschluss austritt.
ÎGerät ausschalten „0/OFF“.
Vorsicht
Trockenlauf von mehr als 2 Minuten führt
zu Beschädigungen an der Hochdruck-
pumpe. Baut das Gerät innerhalb von 2 Mi-
nuten keinen Druck auf, Gerät abschalten
und gemäß Hinweisen im Kapitel „Hilfe bei
Störungen“ verfahren.
ÎAbbildung
Hochdruckschlauch fest in Schnell-
kupplung am Gerät stecken, er rastet
hörbar ein.
Hinweis: Auf richtige Ausrichtung des
Anschlussnippels achten.
Sichere Verbindung durch Ziehen am
Hochdruckschlauch prüfen.
ÎAbbildung
Strahlrohr in Handspritzpistole einste-
cken und durch 90° Drehung fixieren.
ÎWasserhahn vollständig öffnen.
ÎNetzstecker in Steckdose stecken.
ÎGerät einschalten „I/ON“.
Hochdruckschlauch mit Handspritzpis-
tole verbinden
Wasserversorgung
Wasserversorgung aus Wasserleitung
Wasser aus offenen Behältern ansaugen
Inbetriebnahme
5DE

- 6
몇Gefahr
Durch den austretenden Wasserstrahl an
der Hochdruckdüse wirkt eine Rückstoß-
kraft auf die Handspritzpistole. Für siche-
ren Stand sorgen, Handspritzpistole und
Strahlrohr gut festhalten.
Vorsicht
Vor Reinigungsbeginn sicherstellen dass
der Hochdruckreiniger sicher auf ebenem
Untergrund steht. Bei der Reinigung
Schutzbrille und Schutzkleidung verwen-
den.
ÎHebel der Handspritzpistole entsper-
ren.
ÎHebel ziehen, das Gerät schaltet ein.
Hinweis: Wird der Hebel wieder losgelas-
sen, schaltet das Gerät wieder ab. Der
Hochdruck im System bleibt erhalten.
Für die gängigsten Reinigungsaufgaben.
Der Arbeitsdruck ist stufenlos zwischen
„Min“ und „Max“ regelbar.
ÎHebel der Handspritzpistole loslassen.
ÎStrahlrohr auf die gewünschte Stellung
drehen.
Hinweis: Zum Arbeiten mit Reinigungsmit-
tel geeignet, Strahlrohr dazu auf Stellung
„Mix“ drehen.
Für hartnäckige Verschmutzungen.
Vorsicht
Autoreifen, Lack oder empfindlichen Ober-
flächen wie Holz nicht mit dem Dreckfräser
reinigen, Gefahr der Beschädigung.
–Nicht zum Arbeiten mit Reinigungsmit-
tel geeignet.
Verwenden Sie zur jeweiligen Reinigungs-
aufgabe ausschließlich KÄRCHER Reini-
gungs- und Pflegemittel, da diese speziell
für die Verwendung mit Ihrem Gerät entwi-
ckelt wurden. Die Verwendung von ande-
ren Reinigungs- und Pflegemitteln kann zu
schnellerem Verschleiß und dem Erlö-
schen der Garantieansprüche führen. Bitte
informieren Sie sich im Fachhandel oder
fordern Sie direkt bei KÄRCHER Informati-
onen an.
Hinweise zum Reinigungsmittel: Die ge-
bräuchlichsten Kärcher Reinigungsmittel
können für diese Geräte bereits ge-
brauchsfertig im Reinigungsmitteltank mit
Verschlussdeckel gekauft werden. So ent-
fällt das lästige Um- bzw. Einfüllen.
ÎAbbildung
Deckel von Reinigungsmitteltank ab-
nehmen und Reinigungsmitteltank mit
der Öffnung nach unten in den An-
schluss für Reinigungsmittel drücken.
ÎAbbildung
Ansaugmenge der Reinigungsmittellö-
sung mit Dosierregler für Reinigungs-
mittel einstellen.
ÎStrahlrohr mit Druckregulierung (Vario
Power) verwenden.
ÎStrahlrohr auf Stellung „Mix“ drehen.
Hinweis: Dadurch wird bei Betrieb die
Reinigungsmittellösung dem Wasser-
strahl zugemischt.
ÎReinigungsmittel sparsam auf die tro-
ckene Oberfläche sprühen und einwir-
ken (nicht trocknen) lassen.
ÎGelösten Schmutz mit Hochdruckstrahl
abspülen.
ÎHebel der Handspritzpistole loslassen.
ÎHebel der Handspritzpistole verriegeln.
ÎBei längeren Arbeitspausen (über 5 Mi-
nuten) zusätzlich das Gerät ausschal-
ten „0/OFF“.
ÎHandspritzpistole in Aufbewahrung für
Handspritzpistole stecken.
Vorsicht
Den Hochdruckschlauch nur von der
Handspritzpistole oder dem Gerät trennen,
wenn kein Druck im System vorhanden ist.
Betrieb
Strahlrohr mit Druckregulierung
(Vario Power)
Strahlrohr mit Dreckfräser
Arbeiten mit Reinigungsmittel
Empfohlene Reinigungsmethode
Betrieb unterbrechen
Betrieb beenden
6 DE

- 7
ÎReinigungsmitteltank aus Aufnahme
herausziehen und mit Deckel verschlie-
ßen. Zur Aufbewahrung um 180 ° ge-
dreht in Aufnahme stellen.
ÎHebel der Handspritzpistole loslassen.
ÎGerät ausschalten „0/OFF“.
ÎWasserhahn schließen.
ÎGerät von der Wasserversorgung tren-
nen.
Vorsicht: Beim Trennen von Zulauf–
oder Hochdruckschlauch kann nach
dem Betrieb warmes Wasser aus den
Anschlüssen austreten.
ÎHebel der Handspritzpistole drücken,
um den noch vorhandenen Druck im
System abzubauen.
ÎHebel der Handspritzpistole verriegeln.
ÎNetzstecker ziehen.
Vorsicht
Um Unfälle oder Verletzungen zu vermei-
den beim Transport das Gewicht des Gerä-
tes beachten (siehe technische Daten).
ÎGerät am Tragegriff hochheben und tra-
gen.
ÎGerät am Transportgriff ziehen.
Abbildung
ÎZum Schieben des Gerätes vorher den
Transportgriff ganz nach oben ziehen,
er rastet hörbar ein.
ÎVor liegendem Transport: Reinigungs-
mitteltank aus Aufnahme herausziehen
und mit Deckel verschließen.
ÎGerät gegen Verrutschen und Kippen
sichern.
Vorsicht
Um Unfälle oder Verletzungen zu vermei-
den bei der Auswahl des Lagerortes das
Gewicht des Gerätes beachten (siehe tech-
nische Daten).
ÎGerät auf einer ebenen Fläche abstel-
len.
ÎTrenntaste an der Handspritzpistole
drücken und Hochdruckschlauch von
der Handspritzpistole trennen.
ÎGehäuse der Schnellkupplung für
Hochdruckschlauch in Pfeilrichtung
drücken und Hochdruckschlauch her-
ausziehen.
ÎHandspritzpistole mit Strahlrohr in Auf-
bewahrung für Handspritzpistole stel-
len.
ÎNetzanschlussleitung, Hochdruck-
schlauch und Zubehör am Gerät ver-
stauen.
Vor längerer Lagerung, z.B. im Winter zu-
sätzlich die Hinweise im Kapitel Pflege be-
achten.
Vorsicht
Gerät und Zubehör vor Frost schützen.
Das Gerät und das Zubehör werden von
Frost zerstört, wenn sie nicht vollständig
von Wasser entleert sind. Um Schäden zu
vermeiden:
ÎGerät vollständig von Wasser entlee-
ren: Gerät ohne angeschlossenen
Hochdruckschlauch und ohne ange-
schlossene Wasserversorgung ein-
schalten (max. 1 min) und warten, bis
kein Wasser mehr am Hochdruckan-
schluss austritt. Gerät ausschalten.
ÎGerät mit komplettem Zubehör in einem
frostsicheren Raum aufbewahren.
Transport
Transport von Hand
Transport in Fahrzeugen
Lagerung
Gerät aufbewahren
Frostschutz
7DE

- 8
Gefahr
Vor allen Pflege– und Wartungsarbeiten
das Gerät ausschalten und den Netzste-
cker ziehen.
Vor längerer Lagerung, z. B. im Winter:
ÎFilter vom Saugschlauch für Reini-
gungsmittel abziehen und unter fließen-
dem Wasser reinigen.
ÎAbbildung
Sieb im Wasseranschluss mit einer
Flachzange herausziehen und unter
fließendem Wasser reinigen.
Das Gerät ist wartungsfrei.
Verwenden Sie ausschließlich Original
KÄRCHER Ersatzteile. Eine Ersatzteilüber-
sicht finden Sie am Ende dieser Be-
triebsanleitung.
Kleinere Störungen können Sie mit Hilfe
der folgenden Übersicht selbst beheben.
Im Zweifelsfall wenden Sie sich bitte an den
autorisierten Kundendienst.
Gefahr
Vor allen Pflege– und Wartungsarbeiten
das Gerät ausschalten und den Netzste-
cker ziehen.
Reparaturarbeiten und Arbeiten an elektri-
schen Bauteilen dürfen nur vom autorisier-
ten Kundendienst durchgeführt werden.
ÎHebel der Handspritzpistole ziehen,
das Gerät schaltet ein.
ÎPrüfen ob die angegebene Spannung
auf dem Typenschild mit der Spannung
der Stromquelle übereinstimmt.
ÎNetzanschlussleitung auf Beschädi-
gung prüfen.
ÎEinstellung am Strahlrohr prüfen.
ÎGerät entlüften: Gerät ohne ange-
schlossenen Hochdruckschlauch ein-
schalten und warten (max. 2 Minuten),
bis Wasser blasenfrei am Hochdruck-
anschluss austritt. Gerät ausschalten
und Hochdruckschlauch wieder an-
schließen.
ÎWasserversorgung überprüfen.
ÎSieb im Wasseranschluss mit einer
Flachzange herausziehen und unter
fließendem Wasser reinigen.
Ursache: Spannungsabfall wegen schwa-
chem Stromnetz oder bei Verwendung ei-
nes Verlängerungskabels.
ÎBeim Einschalten zuerst den Hebel der
Handspritzpistole ziehen, dann den Ge-
räteschalter auf „I/ON“ stellen.
ÎHochdruckdüse reinigen: Verschmut-
zungen aus der Düsenbohrung mit ei-
ner Nadel entfernen und von vorne mit
Wasser ausspülen.
ÎWasserzulaufmenge überprüfen.
ÎEine geringe Undichtheit des Gerätes
ist technisch bedingt. Bei starker Un-
dichtheit den autorisierten Kunden-
dienst beauftragen.
ÎStrahlrohr mit Druckregulierung (Vario
Power) verwenden.
Strahlrohr auf Stellung „Mix“ drehen.
ÎEinstellung am Dosierregler für Reini-
gungsmittel überprüfen.
ÎPrüfen ob Reinigungsmitteltank mit der
Öffnung nach unten im Anschluss für
Reinigungsmittel sitzt.
ÎSaugschlauch für Reinigungsmittel auf
Knickstellen überprüfen.
Pflege und Wartung
Pflege
Wartung
Ersatzteile
Hilfe bei Störungen
Gerät läuft nicht
Gerät kommt nicht auf Druck
Gerät läuft nicht an, Motor brummt
Starke Druckschwankungen
Gerät undicht
Reinigungsmittel wird nicht angesaugt
8 DE

- 9
Technische Änderungen vorbehalten!
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EG-
Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]
Technische Daten
Wasseranschluss
Zulauftemperatur (max.) °C 40
Zulaufmenge (min.) l/min 10
Zulaufdruck (max.) MPa 0,8
Max. Ansaughöhe m 0,5
Elektrischer Anschluss
Spannung
1~50 Hz
V230
Anschlussleistung kW 1,9
Netzabsicherung (träge) A
Schutzklasse I
Schutzgrad IP X5
Leistungsdaten
Arbeitsdruck MPa 12
Max. zulässiger Druck MPa 13
Fördermenge, Wasser l/min 6,7
Maße und Gewichte
Länge mm 876
Breite mm 325
Höhe mm 285
Gewicht, betriebsbereit mit
Zubehör
kg 13,2
Fördermenge, Reinigungs-
mittel
l/min 0 - 0,3
Rückstoßkraft der
Handspritzpistole
N15
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert
Unsicherheit K
m/s2
m/s2
< 2,5
0,3
Schalldruckpegel LpA
Unsicherheit KpA
dB(A)
dB(A)
75
2
Schallleistungspegel LWA +
Unsicherheit KWA
dB(A) 91
CE-Erklärung
Produkt: Hochdruckreiniger
Typ: 1.180-xxx
Einschlägige EG-Richtlinien
98/37/EG (bis 28.12.2009)
2006/42/EG (ab 29.12.2009)
2004/108/EG
2000/14/EG
Angewandte harmonisierte Normen
EN 55014–1: 2006
EN 55014–2: 1997 + A1: 2001
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006
EN 61000–3–3: 2008
EN 62233: 2008
Angewandtes Konformitätsbewertungs-
verfahren
Anhang V
Schallleistungspegel dB(A)
Gemessen: 88
Garantiert: 91
CEO Head of Approbation
9DE

- 1
Dear Customer,
Please read and comply with
these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own-
ers.
This high-pressure cleaner is designed for
domestic use only:
–to clean machines, vehicles, buildings,
tools, facades, terraces, garden equip-
ment etc. using a high-pressure water
jet (and detergents if required).
–with accessories, replacement parts
and detergents approved by KÄRCH-
ER. Observe the instructions provided
with these detergents.
The packaging material can be recy-
cled. Please do not place the packag-
ing into the ordinary refuse for disposal, but
arrange for the proper recycling.
Old appliances contain valuable ma-
terials that can be recycled. Please
arrange for the proper recycling of old
appliances. Please dispose your old appli-
ances using appropriate collection sys-
tems.
Notes about the ingredients (REACH)
You will find current information about the
ingredients at:
http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm
The warranty terms published by the rele-
vant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in man-
ufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.
(See address on the reverse)
Danger
Immediate danger that can cause severe
injury or even death.
몇Warning
Possible hazardous situation that could
lead to severe injury or even death.
Caution
Possible hazardous situation that could
lead to mild injury to persons or damage to
property.
–High-pressure jets can be
dangerous if improperly
used. The jet must not be
directed at persons, ani-
mals, live electrical equipment or at the
appliance itself.
–Frost can destroy the not completely
drained appliance. Store the appliance
in a frost resistant room during winter.
Contents
General information EN - 1
Safety instructions EN - 2
Operation EN - 4
Description of the Appliance EN - 4
Transport EN - 7
Storage EN - 7
Maintenance and care EN - 8
Troubleshooting EN - 8
Technical specifications EN - 9
CE Declaration EN - 9
General information
Proper Use
Environmental protection
Warranty
Symbols in the operating instruc-
tions
Symbols on the machine
10 EN

- 2
Danger
Never touch the mains plug and the
socket with wet hands.
The appliance must not be used if the
power cord or important parts of the ap-
pliance, e.g. high-pressure hoses, trig-
ger gun or safety devices are damaged.
Check the power cord and mains plug
for damage before every use. If the
power cord is damaged, please arrange
for it to be replaced immediately by an
authorised repair agent or a skilled
electrician
Check the high-pressure hose for dam-
age before every use. Please arrange
for the immediate replacement of a
damaged high-pressure hose.
The appliance may not be used in areas
where a risk of explosion is present.
If the appliance is used in hazardous ar-
eas (e.g. filling stations) the corre-
sponding safety provisions must be
observed.
High-pressure jets can be dangerous if
improperly used. The jet must not be di-
rected at persons, animals, live electri-
cal equipment or at the appliance itself.
The high-pressure jet must not be di-
rected at other persons or directed by
the user at him/herself to clean clothing
or footwear.
Never use the appliance to clean ob-
jects containing hazardous substances
(e.g. asbestos).
Vehicle tyres or tyre valves are suscep-
tible to damage from the high-pressure
jet and may burst. The first indication of
this is a discolouration of the tyre. Dam-
aged vehicle tyres/tyre valves are high-
ly dangerous. Ensure that a distance of
at least 30 cm is observed when clean-
ing with the jet!
Risk of explosion!
Do not spray flammable liquids.
Never draw in fluids containing solvents
or undiluted acids and solvents! This in-
cludes petrol, paint thinner and heating
oil. The spray mist thus generated is
highly inflammable, explosive and poi-
sonous. Do not use acetone, undiluted
acids and solvents as they are damag-
ing to the materials from which the ap-
pliance is made.
몇Warning
The mains plug and the coupling of an
extension cable must be watertight and
must never lay in the water.
Unsuitable extension cables can be
hazardous. Only use extension cables
outdoors which have been approved for
this purpose and labelled with a suffi-
cient cable cross-section: 1 - 10 m: 1.5
mm2; 10 - 30 m: 2.5 mm2
Always fully unroll electrical cables from
the cable drum.
High-pressure hoses, fixtures and cou-
plings are important for the safety of the
appliance. Only use high-pressure hos-
es, fixtures and couplings recommend-
ed by the manufacturer.
This appliance is not intended for use
by persons with reduced physical, sen-
sory or mental capabilities.
The appliance must not be operated by
children or persons who have not been
instructed accordingly.
Children should be supervised to pre-
vent them from playing with the appli-
ance.
Keep packaging film away from children
- risk of suffocation!
The operator must use the appliance
correctly. When working with the appli-
ance, he must consider the local condi-
tions and pay due care and attention to
other persons, in particular children,
who are nearby.
Do not use the appliance when there
are other persons around unless they
are also wearing safety equipment.
Safety instructions
11EN

- 3
Wear protective clothing and safety
goggles to protect against splash back
containing water or dirt.
Caution
In case of extended downtimes, switch
the appliance off at the main switch / ap-
pliance switch or remove the mains
plug.
Do not operate the appliance at temper-
atures below 0 °C.
Observe a distance of at least 30 cm
when using the jet to clean painted sur-
faces to avoid damaging paintwork.
Never leave the appliance unattended
when it is in operation.
Make sure that the power cable or ex-
tension cables are not damaged by run-
ning over, pinching, dragging or similar.
Protect the power cable from heat, oil,
and sharp edges.
All current-conducting parts in the work-
ing area must be protected against jet
water.
The appliance may only be connected
to an electrical supply which has been
installed in accordance with IEC 60364.
The appliance may only be connected
to alternating current. The voltage must
correspond with the type plate on the
appliance.
For safety reasons, we recommend that
you operate the appliance only via a
earth-leakage circuit breaker (max.
30 mA).
Cleaning operations which produce oily
waste water, e.g. engine washes, un-
derbody washes, may only be carried
out using washing stations equipped
with an oil separator.
This appliance was designed to be
used with detergents which are sup-
plied or recommended by the manufac-
turer. The use of other detergents or
chemicals may compromise the safety
of the appliance.
Caution
Safety devices protect the user and must
not be modified or bypassed.
The appliance switch prevents unintention-
al operation of the appliance.
This lock locks the lever of the trigger gun
and prevents the inadvertent start of the ap-
pliance.
The overflow valve prevents the permissi-
ble working pressure from being exceeded.
If the lever on the trigger gun is released
the pressure switch turns off the pump, the
high-pressure jet is stopped. If the lever is
pulled the pump is turned on again.
Caution
Create stability for the appliance prior to all
work on or with the appliance to prevent ac-
cidents or damage.
–The stability of the appliance is warrant-
ed when it is placed onto an even sur-
face.
Safety Devices
Power switch
Lock trigger gun
Overflow valve with pressure switch
Prerequisites for the appliance's
stability
12 EN

- 4
The scope of delivery of your appliance is il-
lustrated on the packaging. Check the con-
tents of the appliance for completeness
when unpacking.
In the event of missing accessories or any
transport damage, please contact your
dealer.
Illustrations on fold-out page!
1 Coupling element for water
connection
2 High pressure hose
3 Quick coupling for high pressure hose
4 Water connection with integrated sieve
5 Appliance switch "0/OFF“/ „I/ON“
6 Dosage regulator for detergent
7 Storage for trigger gun
8 Transport handle, detachable
9 Storage for high-pressure hose
10 Storage of detergent reservoir with de-
tergent connection
11 Storage for accessories
12 Storage hook for mains connection ca-
ble
13 Detergent reservoir with locking lid
14 Mains cable with mains plug
15 Wheels
16 Trigger gun
17 Lock trigger gun
18 Key to detach the high-pressure hose
from the trigger gun
19 Spray lance with pressure regulation
(Vario Power)
20 Spray lance with Dirtblaster
Special accessories expand the possibili-
ties of using your appliance. Please contact
your KÄRCHER dealer for further informa-
tion.
Mount loose parts delivered with appliance
prior to start-up.
ÎIllustration
Push the wheels into the intake and se-
cure with the enclosed plugs, watch for
positioning of plug.
ÎIllustration
Place the bottom holder into the recess-
es and push forward until it audibly
lcoks in.
Insert the top holder and push down all
the way.
ÎIllustration
Press in the storage hook and lock it
into the top position.
ÎIllustration
Place the transport handle into the in-
take until you feel resistance. Use the
heel of your hand or a soft rubber mallet
to position it.
You will need the 2 included screws as well
as a Philips screwdriver PH 2.
ÎIllustration
Insert both detergent hoses onto the
hose fittings.
Install the dosage regulator and con-
nect using 2 screws.
Note: During installation you must
make sure that the tongues of the dos-
age regulator match up with the intend-
ed recesses in the casing.
ÎIllustration
Push the high pressure hose into the
trigger gun until it locks audibly.
Operation
Scope of delivery
Description of the Appliance
Special accessories
Before Startup
Install wheels
Install the storage for hand-spray gun
Install the storage hook for the mains
connection cable
Install the transport handle
Install the dosage regulator for deter-
gent
Connect the high pressure hose to the
hand spray gun
13EN

- 5
Note: Make sure the connection nipple
is aligned correctly.
Check the secure connection by pulling
on the high-pressure hose.
몇Warning
According to the applicable regula-
tions, the appliance must never be
used on the drinking water supply
without a system separator. Use a
suitable system separator manufactured by
KÄRCHER; or, as an alternative, a system
separator as per EN 12729 Type BA. Water
flowing through a system separator is con-
sidered non-drinkable.
Note: Impurities in the water can damage
the high-pressure pump and accessories.
For protection, the use of the KÄRCHER
water filter (optional accessory, order no.
4.730-059) is recommended.
Observe regulations of water supplier.
For connection values, see type plate/tech-
nical data.
ÎUse a fibre-reinforced water hose (not
included) with a standard coupling.
(Minimum diameter 1/2 inch (13 mm),
minimum length 7.5 m).
ÎIllustration
Screw the coupling element (supplied)
to the water connection on the appli-
ance.
Push the water supply hose onto the
coupling unit, then connect it to the wa-
ter supply.
This high-pressure cleaner is suited to work
with the KÄRCHER suction hose with back-
flow valve (Optional accessory, order no.
4.440-238) to draw in surface water, e.g.
from water butts or ponds (see specifica-
tions for max. suction height).
ÎFill the KÄRCHER suction hose with
backflow valve with water, screw to wa-
ter supply and hang into the water butt.
ÎSeparate the high pressure hose from
the high pressure connection of the ap-
pliance.
ÎSwitch the appliance on (I/ON) for a
max. of 2 minutes and wait until the wa-
ter exits the high-pressure connection
without bubbles.
ÎTurn off the appliance "0/OFF".
Caution
Dry runs lasting longer than two minutes
lead to damages to the high pressure
pump. If the appliance does not build up
pressure within two minutes, switch it off
and proceed as instructed in the Chapter
"Troubleshooting".
ÎIllustration
Insert the high pressure hose tightly into
the quick coupling on the appliance, it
will lock in audibly.
Note: Make sure the connection nipple
is aligned correctly.
Check the secure connection by pulling
on the high-pressure hose.
ÎIllustration
Push the spray lance into the trigger
gun and fasten it by turning it through
90°.
ÎCompletely open the water tap.
ÎInsert the mains plug into the socket.
ÎTurn on the appliance “I/ON”.
몇Danger
The trigger gun is subjected to a recoil force
when the water jet is discharged. Make
sure that you have a firm footing and are
also holding the trigger gun and spray lance
firmly.
Caution
Prior to cleaning, make sure that the high
pressure is placed safely on level ground.
Wear protective goggles and protective
clothing during the cleaning process.
ÎUnlock the lever on the trigger gun.
Water supply
Water supply from mains
Drawing in water from open reservoirs
Start up
Operation
14 EN

- 6
ÎPull on the lever of the trigger gun; the
device will switch on.
Note: Release the lever of the trigger gun;
the device will switch off again. High pres-
sure remains in the system.
Carrying out the most common cleaning
tasks. The work pressure can be stageless-
ly regulated between "Min" and "Max".
ÎRelease the lever on the trigger gun.
ÎTurn the spray lance to the desired po-
sition.
Note: Suitable for working with detergent;
for this, turn the spray lance to the "Mix" po-
sition.
For particularly dirty items or areas.
Caution
Car tyres, paint or sensitive surfaces such
as wood should not be cleaned with the dirt
blaster, as there is a risk of damage.
–Not suitable for use with detergents.
Please use exclusively KÄRCHER deter-
gents and care products to carry out the re-
spective cleaning task, as these were
specifically developped for your appliance.
The use of other detergents and care prod-
ucts may lead to premature wear and can
invalidate your warranty claims. Please ob-
tain information at your local dealer or re-
quest information directly from KÄRCHER.
Notes regarding the detergent: The most
commonly use detergents can be pur-
chased ready to use in their detergent res-
ervoirs with locking lids. This will make the
pesky refilling and filling processes redun-
dant.
ÎIllustration
Remove the lid from the detergent res-
ervoir and press the detergent reservoir
into the detergent connection with the
opening facing down.
ÎIllustration
Adjust the suction volume of the deter-
gent solution by means of the dosage
regulator for detergents.
ÎUse spray lance with pressure regula-
tion (Vario Power).
ÎTurn the spray lance to "Mix" position.
Note: This will mix the detergent with
the water stream.
ÎSpray the detergent sparingly on the
dry surface and allow it to react, but not
to dry.
ÎSpray off loosened dirt with the high-
pressure jet.
ÎRelease the lever on the trigger gun.
ÎLock the lever on the trigger gun.
ÎDuring longer breaks (more than 5 min-
utes), also turn the appliance off using
the "0/OFF" switch.
ÎInsert the trigger gun in its holder.
Caution
Only separate the high-pressure hose from
the trigger gun or the appliance while there
is no pressure in the system.
ÎRemove the detergent reservoir from
the intake and close it with the lid. To
store, place into the intake rotated by
180°.
ÎRelease the lever on the trigger gun.
ÎTurn off the appliance "0/OFF".
ÎTurn off tap.
ÎDetach the appliance from the water
supply.
Caution: When disconnecting the sup-
ply or high pressure hose, warm water
may leak from the connections after op-
eration.
ÎPress the lever on the trigger gun to re-
lease any remaining pressure in the
system.
ÎLock the lever on the trigger gun.
ÎPull out the mains plug.
Spray lance with pressure regulation
Spray lance with Dirtblaster
Working with detergent
Recommended cleaning method
Interrupting operation
Finish operation
15EN

- 7
Caution
In order to prevent accidents or injuries,
keep in mind the weight of the appliance
during transport (see Specifications).
ÎLift appliance by the carrying handle
and carry it.
ÎPull the appliance by its transport han-
dle.
Illustration
ÎTo push the appliance, the transport
handle must be pulled all the way up; it
will lock into place audibly.
ÎPrior to horizontal transport: Remove
the detergent reservoir from the intake
and close it with the lid.
ÎSecure the appliance against shifting
and tipping over.
Caution
In order to prevent accidents or injuries,
keep in mind the weight of the appliance
when selecting a storage location for it (see
Specifications).
ÎPark the machine on an even surface.
ÎPress the disconnect on the hand spray
gun and remove the high pressure hose
from the hand spray gun.
ÎPush the casing of the quick coupling
for the high pressure hose toward the
rear and disconnect the high pressure
hose from the appliance.
ÎInsert the hand spray gun with the spray
lance into the holder for the hand spray
gun.
ÎStow away the mains cable, the high-
pressure hose and accessory at the ap-
pliance.
Prior to extended storage periods, as dur-
ing the winter, also observe the instructions
in the Care section.
Caution
Protect the appliance and its accessories
against frost.
The appliance and its accessories can get
destroyed through frost if there are any wa-
ter residues in them. To avoid damage to
them:
ÎCompletely drain all water from the ap-
pliance: Switch the appliance on with
detached high-pressure hose and de-
tached water supply (max. 1 minute)
and wait, until no more water exits at the
high-pressure connection. Turn off the
appliance.
ÎStore the appliance and the entire ac-
cessories in a frost-safe room.
Transport
When transporting by hand
When transporting in vehicles
Storage
Storing the Appliance
Frost protection
16 EN
