Kaiser studiolight E70 Kit User manual

Kaiser studiolight E70 Kit
Beleuchtungs-Set
Lighting Kit
Kit d’éclairage
Kit de iluminación
Kit illuminazione
3167
Bedienungsanleitung
Operating instructions
Mode d´emploi
Instrucciones
Istruzioni
3167_Bedien_0919.qxp_3167_Bedien 24.09.19 11:22 Seite 1

C
AB
C
1
D
3
5
E
5
E1 F
2
G
4
6
6
H
9
10
I
7
8
K
3167_Bedien_0919.qxp_3167_Bedien 24.09.19 11:22 Seite 2

DEUTSCH
Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie das Be-
leuchtungs-Set in Gebrauch nehmen. Bewahren Sie die Bedienungs-
anleitung anschließend gut auf, damit sie Ihnen jederzeit zur Verfügung
steht. Bei Weitergabe des Beleuchtungs-Sets geben Sie diese
Bedienungsanleitung bitte mit.
1. Bestimmungsgemäßer Gebrauch
Das Beleuchtungs-Set „studiolight E70 Kit“ ist primär für die Aus-
leuchtung von Sachaufnahmen, Portraits, Video- und Filmaufnahmen be-
stimmt und nicht für Beleuchtungszwecke im Haushalt.
2. Sicherheitshinweise
Bitte beachten Sie die folgenden Sicherheitshinweise und benutzen Sie
das Beleuchtungs-Set nur bestimmungsgemäß, um Schäden und
Verletzungen zu vermeiden.
Vermeiden Sie unsachgemäßen Gebrauch des Beleuch- tungs-Sets, z.
B. bei Überspannung oder in Verbindung mit Ausrüstungsteilen, die nicht
speziell für dieses Beleuchtungs-Set ausgelegt sind. Verwenden Sie nur
geeignete Lampen (siehe unten). Nichteinhalten dieser Vorsichts-
maßnahmen kann zur Beschädigung des Beleuchtungs-Sets und in
Extremfällen zum Bersten der Lampe führen.
Achten Sie darauf, dass die Beleuchtungseinheiten während des
Betriebs nicht abgedeckt sind und in Strahlrichtung mindestens 0,5 m
von hitzeempfindlichen Materialien entfernt sind.
Vermeiden Sie die Berührung der Lampen während des Betriebs. Lassen
Sie die Lampen nach Gebrauch abkühlen.
Ziehen Sie vor dem Wechseln einer Lampe den Netzstecker und lassen
Sie die Lampe vorher abkühlen.
Eine Instandsetzung des Beleuchtungs-Sets darf nur von Fachkräften
durchgeführt werden.
Setzen Sie das Netzanschlusskabel keinen übermäßigen mechanischen
Beanspruchungen aus.
3. Lieferumfang
Das Set besteht aus zwei Beleuchtungseinheiten, jeweils bestehend aus
- Softbox mit Lampenfassung und Neigegelenk
- Tageslicht-Fotoaufnahmelampe
- Frontdiffusor
- Leuchtenstativ
und wird in einer gepolsterten Transporttasche mit Tragegurt geliefert.
Die nachfolgende Beschreibung bezieht sich auf eine Beleuchtungs-
einheit. Verfahren Sie bei der zweiten Beleuchtungseinheit in gleicher
Weise.
4. Aufbau
Schließen Sie die Softbox noch nicht ans Netz an!

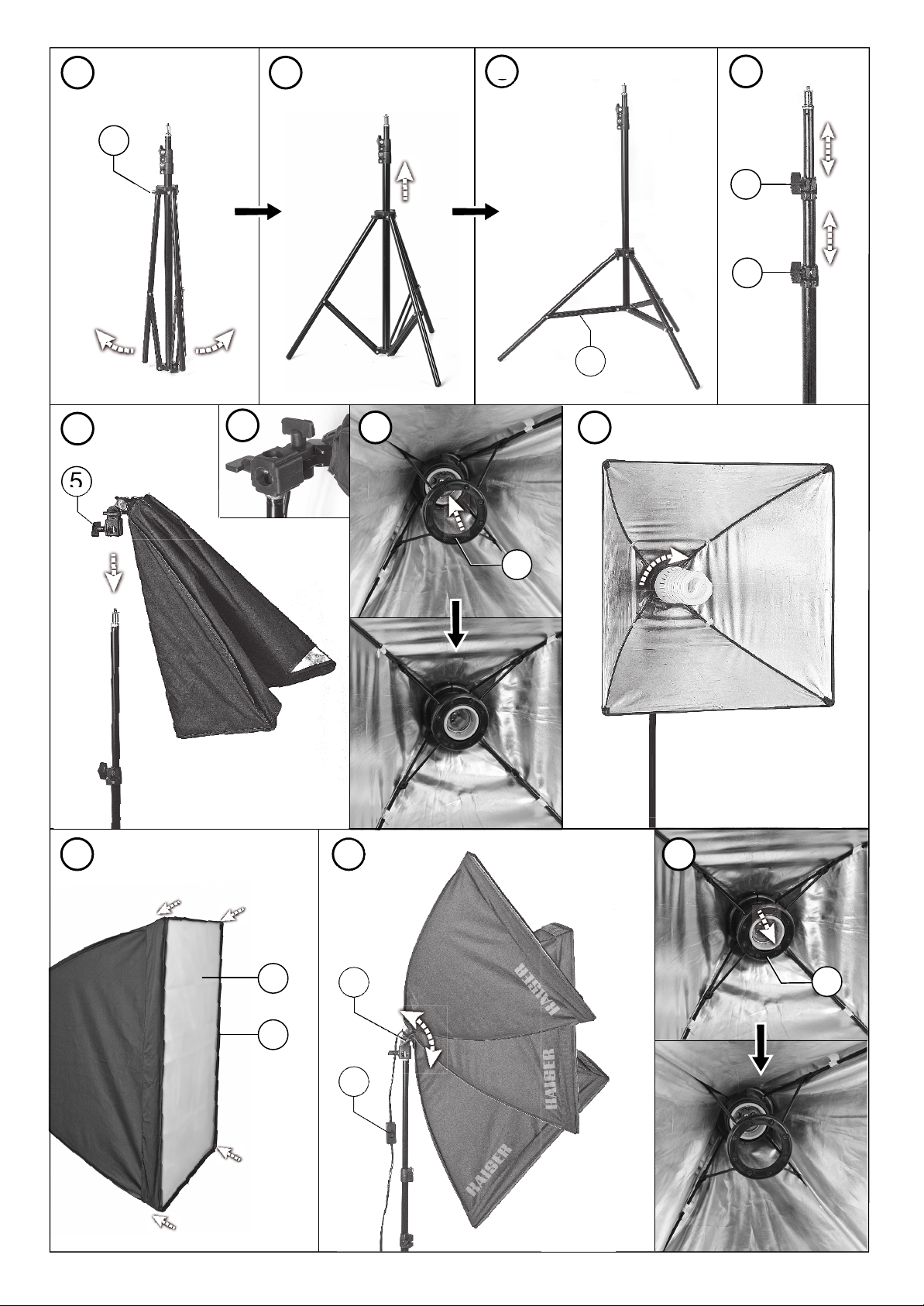

Stativ aufstellen: Siehe Abb. A – D. Lockern Sie vor Verstellen die jewei-
lige Klemmschraube (1, 3 oder 4) und ziehen Sie sie anschließend wieder
fest. Die beste Stabilität erreichen Sie, wenn Sie die Streben (2) parallel
zum Untergrund ausrichten.
Softbox befestigen (Abb. E): Fixieren Sie die Softbox mit der Schraube
(5) auf dem Stativ. Positionieren Sie die Softbox dabei direkt über einem
der drei Stativbeine, um einen sicheren Stand zu erreichen.
Das Neigegelenk kann auch um 90° gedreht auf dem Stativ befestigt
werden (Abb. E1).
Softbox aufspannen (Abb. F): Drücken Sie den Ring (6) in Richtung der
Fassung, bis er um die Fassung herum einrastet.
Lampe einsetzen: Siehe Abb. G. Achtung! Verwenden Sie nur Kom-
paktleuchtstofflampen (Energiesparlampen) bis 200 W mit einer
Baulänge von max. 31 cm. Nicht geeignet für Glühlampen!
Der Frontdiffusor (hitzebeständige Stoffbespannung) (7)
dient zur
Erzielung einer weicheren Ausleuchtung. Die Soft
box kann mit oder oh-
ne Frontdiffusor betrieben werden.
Frontdiffusor anbringen (Abb. H): Ziehen Sie die Ecken des Front-
diffusors über die Ecken der Softbox und verbinden Sie zusätzlich
Diffusor und Softbox jeweils in der Seitenmitte mittels der Klett-
verschlüsse (8).
5. Inbetriebnahme
Überprüfen Sie, ob die Netzspannung mit der auf dem Typenschild der
Softbox angegebenen Betriebsspannung übereinstimmt. Stecken Sie
dann den Netzstecker in eine Steckdose.
Die Softbox wird mit dem Schalter (10) ein- und ausgeschaltet.
6. Softbox neigen (Abb. I)
Lockern Sie die Feststellschaube (9) und bringen Sie die Softbox in die
gewünschte Position. Halten Sie die Softbox dabei vorne in der Mitte der
oberen oder unteren Kante. Ziehen Sie die Feststellschraube (9) ansch-
ließend wieder fest.
7. Stativhöhe ändern (Abb. D)
Nach Lockern der Klemmschraube (3) oder (4) können Sie die Stativhöhe
verstellen. Halten Sie dabei den zu verstellenden Auszug der Mittelsäule,
damit sich die Softbox nicht selbsttätig nach unten bewegen kann und
evtl. die Lampe beschädigt wird. Ziehen Sie die jeweilige Klemm-
schraube anschließend wieder fest.
8. Softbox zusammenfalten (Abb. K)
Ziehen Sie den Netzstecker, lassen Sie die Lampe abkühlen, nehmen Sie
den Frontdiffusor (7) ab, drehen Sie die Lampe aus der Fassung und zie-
hen Sie den Ring (6) von der Fassung weg.
9. Lampenwechsel
Ziehen Sie den Netzstecker, lassen Sie die Lampe abkühlen, nehmen Sie
den Frontdiffusor (7) ab und ersetzen Sie die defekte Lampe gegen eine
neue.
Achtung! Verwenden Sie nur Kompaktleuchtstofflampen (Energie-
sparlampen) bis 200 W mit einer Baulänge von max. 31 cm. Nicht geeig-
net für Glühlampen!
10. Wartung und Pflege
Das Beleuchtungs-Set ist wartungsfrei. Reinigen Sie das Beleuchtungs-
Set nur mit einem weichen, trockenen Tuch. Verwenden Sie keinesfalls
Benzin oder andere Reinigungs- und Lösungsmittel.
11. Technische Daten
Betriebsspannung: AC 220-240 V, 50/60 Hz
Fassung: E27
Lampenbestückung (je Softbox): eine Kompaktleuchtstofflampe
(Energiesparlampe) bis 200 W mit max.
31 cm Baulänge. Nicht geeignet für
Glühlampen!
Lichtaustrittsfläche einer Softbox: 50 x 50 cm
Zuleitung: ca. 2,80 m
Einstellhöhe Stativ: ca. 70-190 cm
12. Ersatzlampe
3115 Fotoaufnahmelampe (Energiesparlampe)
70 W, 5400 K, 5200 lm, E27
Technische Änderungen vorbehalten.
Entsorgungshinweise
Entsorgen Sie das Produkt am Ende seiner Lebensdauer
entsprechend den geltenden gesetzlichen Bestimmun-
gen.
3167_Bedien_0919.qxp_3167_Bedien 24.09.19 11:22 Seite 3

ENGLISH
Prior to using your lighting kit, please read these instructions carefully.
Keep them safe to have them at hand at any time. If you pass the lighting
kit on to somebody else, always include these instructions.
1. Intended use
The "studiolight E70 Kit" lighting kit is intended to be used for lighting
subject shots, portraits, video and film shots. It is not intended for hou-
sehold lighting.
2. Safety instructions
Please observe the following safety instructions and use the lighting kit
only as intended to avoid damages and injuries.
Avoid improper use of the lighting kit, e.g. with wrong voltages or in
connection with equipment not specifically designed for this lighting kit.
Use only suitable lamps (see below). If these precautions are not obser-
ved, the lighting kit may be damaged and in extreme cases the lamp may
burst.
Make sure that the lights are not covered during operation and keep
them away at least 0.5 m (20 in.) from heat-sensitive materials.
Avoid touching the lamps during operation. Let them cool down after
use.
Prior to changing a lamp, disconnect the light from the mains and let it
cool down.
The lighting kit may only be serviced by qualified persons.
Do not expose the mains cable to excessive physical strain.
3. Scope of supply
The kit comprises two lighting units, each consisting of
- soft box with lamp socket and swivel joint
- daylight photoflood
- front diffuser
- light stand
and comes in a padded carrying case with shoulder strap.
The following instructions apply to one lighting unit. Please proceed ac-
cordingly with the second lighting unit.
4. Set-up
Do not connect the soft box with lamp socket to the mains yet!
Setting up the light stand: See fig. A – D. Loosen the respective locking
screw (1, 3 or 4) for adjustments and tighten them again. Maximum sta-
bility is achieved when the bars (2) are aligned parallel to the ground.
Attaching the soft box (fig E): Attach the soft box to the stand and tigh-
ten the screw (5). Position the soft box above one of the stand legs to en-
sure a safe stand.
You may also attach the swivel joint when rotated by 90° (fig. E1).
Opening up the soft box (fig. F): Push the ring (6) towards the socket un-
til it locks around the socket.
Inserting the lamp: See fig. G. Caution! Only use compact fluorescents
(energy saving lamps) up to 200 watt with max. 31 cm (12.2 in.) overall
length. Do not use incandescent lamps!
The front diffuser (heat-resistant fabric covering) (7) is used to achieve a
softer illumination. You may use the soft box with or without the front dif-
fuser.
Mounting the front diffuser (fig. H): Pull the front diffuser's corners
across the soft box corners and connect diffuser and soft box with the
Velcro fasteners (8) midway of each side.
5. Putting into operation
Make sure that the mains voltage corresponds to the operating voltage
given on the type plate of the soft box. Then connect the light to the
mains.
The soft box is switched on/off with switch (10).
6. Tilting the soft box (fig. I)
Loosen the blocking screw (9) and adjust the soft box in the desired po-
sition. While doing this hold the soft box in the middle of the lower or up-
per edge. Tighten the locking screw (9) again.
7. Adjusting the height of the stand (fig. D)
You may adjust the height of the stand after releasing the locking screws
(3) or (4). Hold the moving section of the stand, in order that the soft box
can not move downwards due to its own weight and the lamp may be
damaged. Tighten the respective locking screws again.
8. Folding the soft box together (fig. K)
Disconnect the light form the mains, let the lamp cool down, take off the
front diffuser (7) unscrew the lamp from the socket and pull the ring (6)
away from the socket.
9. Changing the lamp
Disconnect the light form the mains, let the lamp cool
down, take off the front diffuser (7) and replace the lamp by a new one.
Caution! Only use compact fluorescents (energy saving lamps) up to 200
watt with max. 31 cm (12.2 in.) overall length. Do not use incandescent
lamps!
10. Maintenance and care
The lighting kit requires no maintenance. Clean the lighting kit only with
a soft dry cloth. On no account use petrol or other cleaning agents or sol-
vents.
11. Specifications
Operating voltage: AC 220-240 V, 50/60 Hz
Socket: E27
Lamps fitted (per soft box): one compact fluorescent (energy saving
lamp) up to 200 watt with max. 31 cm (12.2 in.)
overall length. Do not use incandescent
lamps!
Light emitting area
of one soft box: 50 x 50 cm (20 x 20 in.)
Cord: approx. 2.8 m (9.2 ft.)
Setting height
of stand: approx. 70-190 cm (27.6-74.8 in.)
12. Replacement lamp
3115 Photoflood (energy saving lamp)
70 W, 5400 K, 5200 lm, E27
Right reserved to make technical modifications.
Disposal instructions
Dispose an unserviceable product in accordance of the
relevant statutory regulations.
3167_Bedien_0919.qxp_3167_Bedien 24.09.19 11:22 Seite 4

FRANÇAIS
Avant d'utiliser le kit d'éclairage, merci de lire soigneusement les instruc-
tions suivantes. Gardez-les soigneusement à portée de main et joignez-
les au matériel si vous prêtez ou vendez celui-ci.
1. Applications
Le «studiolight E70 kit» est conçu pour la photographie d'objets, de per-
sonnes ou de la vidéo. Il n'est pas prévu pour l'éclairage domestique.
2. Instructions de sécurité
Veuillez observer les instructions de sécurité suivantes et n'utiliser le kit
d'éclairage que pour les applications pour lesquelles il a été conçu afin
d'éviter tout dommage ou accident.
Evitez une utilisation non conforme comme par exemple le raccordement
sur un mauvais voltage ou l'association avec des accessoires non spé-
cialement destinés pour ce kit. N'utiliser que des ampoules adaptées
(voir ci-contre). Si ces précautions ne sont pas respectées, le kit d'éclai-
rage peut être endommagé et dans des cas extrêmes, l'ampoule explo-
ser.
S'assurer que la lampe n'est pas couverte pendant l'utilisation et la tenir
éloignée d'au moins 0,5 m de produits sensibles à la chaleur.
Ne pas toucher l'ampoule allumée ou encore chaude, la laisser refroidir
après utilisation.
Avant de changer l'ampoule, débrancher la lampe du secteur et laisser la
refroidir.
Le kit d'éclairage ne doit être utilisé que par des personnes qualifiées.
N'exposez pas le cordon d'alimentation à une pression excessive.
3. Présentation
Le kit comprend deux sources de lumières, chacune incluant:
- Boîte à lumière avec douille et rotule
- Ampoule lumière du jour (daylight)
- Diffuseur frontal
- Pied
Le tout dans un coffre de transport matelassé avec bandoulières.
Les instructions suivantes conviennent pour une source de lumière,
procéder de la même manière pour la seconde source.
4. Mise en place
Ne pas connecter au secteur avant la mise en place de l’ampoule!
Déplier le pied: Voir fig. A – D. Dévisser respectivement les écrous (1,
3, ou 4) pour ajuster la hauteur et les resserrer au fur et à mesure. La sta-
bilité maximum est réalisée quand la barre (2) est parallèle au sol.
Fixation de la boîte à lumière (soft box) (fig. E): Fixer la soft box au
pied et serrer l'écrou (5). Positionner la soft box au dessus d'une jambe
du pied pour assurer une meilleure stabilité.
Possibilité de fixer la rotule pivotée à 90° (fig. E1).
Ouverture de la soft box (fig. F): Pousser l'anneau (6) vers le fond de la
boîte jusqu'à ce qu'elle se verrouille autour de la douille.
Montage de la lampe: Voir fig. G. Attention! N'utiliser que des lampes
compactes fluorescentes (energy saving) d'une puissance maximum de
200 W et d'une longueur totale de 31 cm maxi. Ne pas utiliser de lam-
pes à incandescence!
Le diffuseur frontal (résistant à la chaleur) (7) est utilisé pour adoucir la lu-
mière. Vous pouvez utiliser la soft box avec ou sans diffuseur.
Montage du diffuseur frontal (fig. H): Accrocher les coins du diffuseur
aux coins de la soft box et fixer le diffuseur à l'aide des velcros (8) se si-
tuant au milieu des côtés de la soft box.
5. Mise en service
S'assurer que le voltage du secteur correspond bien à celui figurant sur
l'étiquette de la soft box. Puis connecter celle-ci au secteur.
La soft box s'allume et s'éteint à l'aide de l'interrupteur (10).
6. Inclinaison de la soft box (fig. I)
Desserrer l'écrou (9) et mettre la soft box dans la position désirée en la
tenant par le bord supérieur ou inférieur, resserrer ensuite l'écrou (9).
7. Réglage de la hauteur du pied (fig. D)
Vous pouvez ajuster la hauteur du pied en desserrant les écrous (3) ou
(4) tout en maintenant la soft box afin d'éviter qu'elle ne descende par
son propre poids, ce qui pourrait endommager l'ampoule. Resserrer en-
suite les écrous respectifs.
8. Pliage de la soft box (fig. K)
Débrancher la prise secteur, laisser l'ampoule refroidir, enlever le diffu-
seur frontal (7), dévisser l'ampoule et la retirer et tirer l'anneau (6) hors de
la douille.
9. Changement de d'ampoule
Débrancher la prise secteur, laisser l'ampoule refroidir, enlever le diffu-
seur frontal (7) et remplacer l'ampoule par une nouvelle.
Attention! N'utiliser que des lampes compactes fluorescentes (energy
saving) d'une puissance maximum de 200 W et d'une longueur totale de
31 cm maxi. Ne pas utiliser de lampes à incandescence!
10. Entretien et précautions
La lampe ne demande aucun entretien. Nettoyer le kit d'éclairage uni-
quement avec un chiffon doux. Ne pas utiliser d'essence ou autres pro-
duits de nettoyage ou solvants.
11. Caractéristiques
Tension d'alimentation: AC 220-240 V, 50/60 Hz
Douille : E27
Lampes montées
(par soft box): une fluorescente compact (lampe économie
d'énergie) jusqu'à 200 watts avec une lon-
gueur totale max. de 31 cm. N'utilisez pas
de lampes à incandescence !
Surface d’éclairage
d'une soft box : 50 x 50 cm
Cordon: env. 2,8 m
Réglage de la hauteur
du pied : env. 70-190 cm
12. Lampe de rechange
3115 Flood (lampe économie d'énergie)
70 W, 5400 K, 5200 lm, E27
Tout droit réservé pour modifications techniques.
Traitement
Traiter un produit hors d'usage conformément à la régle-
mentation légale pertinente.
3167_Bedien_0919.qxp_3167_Bedien 24.09.19 11:22 Seite 5

ESPANÕL
Antes de usar su kit de iluminación, por favor lea estas instrucciones cui-
dadosamente. Consérvelas para tenerlas a mano en cualquier momento.
Si usted cede el kit de iluminación a otra persona, siempre incluya estas
insturcciones.
1. Uso
El kit de iluminación "studiolight E70 Kit" está pensado para ser usado
para iluminar fotografías de producto, retratos, vídeo y fotografía general.
No es adecuado para iluminación doméstica.
2. Instrucciones de seguridad
Por favor observe las siguientes instrucciones de seguridad y use el kit
de iluminación según éstas para evitar posibles daños.
Evite un uso inapropiado del kit de iluminación, por ejemplo con voltajes
equivocados o en conexión con equipos no diseñados específicamente
para este kit de iluminación. Use solo bombillas adecuadas (ver más
abajo). Si no se observan estas precauciones, el kit de iluminación podría
resultar dañado y en casos extremos la bombilla podría explotar.
Asegúrese que las luces no están cubiertas durante el funcionamiento y
manténgalas a una distancia de al menos 0,5 m de materiales sensibles
al calor.
Evite tocar las bombillas durante el funcionamiento. Deje que se enfríen
tras su uso.
Antes de cambiar una bombilla, desconecte la luz de la corriente y déjela
enfriar.
El kit de iluminación solo podrá ser reparado por personas calificadas.
No exponga el cable corriente a un exceso de tensión física.
3. Se entrega
El kit está compuesto de dos unidades de iluminación, cada una de ellas
consistente en
- Ventana de luz con montura para bombilla y rótula giratoria
- Bombilla de luz de día
- Difusor frontal
- Pie de estudio
además de estuche de transporte acolchado con correa de hombro.
Las siguientes instrucciones se refieren a una unidad de iluminación. Por
favor, procesa según lo indicado también con la segunda unidad.
4. Montaje
¡No conecte todavía la ventana de luz con montura de bombilla a la cor-
riente!
Preparando el pie de estudio: Vea fig. A – D. Afloje el correspondiente
tornillo de bloqueo (1, 3 o 4) para ajustes y apriételo de nuevo. Se logra
la máxima estabilidad cuando las barras (2) están alineadas paralelas al
suelo.
Montando la ventana de luz (fig E): Monte la ventana de luz en el pie de
estudio y apriete el tornillo (5). Posicione la ventana de luz sobre una de
las patas para aseguras un soporte seguro.
Puede también montar la rótula cuando esté girado 90° (fig. E1).
Abriendo la ventana de luz (fig. F): Empuje el anillo (6) hacia el engan-
che hasta que se bloquee a su alrededor.
Insertando la bombilla: Vea la fig. G. ¡Cuidado! Solo use fluorescentes
compactos (bombillas de ahorro de energía) de hasta 200 vatios con una
longitud máxima de 31 cm. ¡No use bombillas incandescentes!
El difusor frontal (con cubierta de tejido resistente al calor) (7) se usa para
lograr una iluminación más suave. Puede usar la ventana de luz con o sin
el difusor frontal.
Montando el difusor frontal (fig. H): Estire las esquinas del difusor fron-
tal alrededor de las esquinas de la ventana de luz y conecte el difusor y la
caja de luz mediante las correas en Velcro (8) hasta la mitad de cada lado.
5. Puesta en marcha
Asegúrese de que el voltaje de corriente se corresponde con el voltaje
de funcionamiento indicado en la ventana de luz. A continuación conecte
la luz a la corriente.
La ventana de luz se conecta/desconecta con interruptor (10).
6. Inclinando la caja de luz (fig. I)
Afloje el tornillo de bloqueo (9) y ajuste la ventana de luz en la posición
deseada. Mientras tanto, mantenga la caja de luz en la mitad del extremo
superior o inferior. Apriete el tornillo de bloqueo (9) de nuevo.
7. Ajustando la altura del soporte (fig. D)
Puede ajustar la altura del soporte tras liberar los tornillos de bloqueo (3)
o (4). Sostenga la sección móvil del soporte, para que la ventana de luz
no pueda moverse hacia abajo a causa de su propio peso y se pueda
dañar la bombilla. Apriete los respectivos tornillos de bloqueo de nuevo.
8. Plegando la ventana de luz (fig. K)
Desconecte la luz de la corriente, deje que la bombilla se enfríe, extraiga
el difusor frontal (7), desenrosque la bombilla de la montura y retire el
añillo (6) del conector.
9. Cambio de bombilla
Desconecte la luz de la corriente, deje que la bombilla se enfríe, extraiga
el difusor frontal (7), y reemplace la bombilla por una nueva. ¡Cuidado!
Use exclusivamente fluorescentes compactos (bombillas de ahorro de
energía) hasta 200 vatios con una longitud máxima de 31 cm. ¡No use
bombillas incandescentes!
10. Mantenimiento y cuidado
Este kit de iluminación no requiere mantenimiento. Limpie el kit de ilumi-
nación solo con un paño suave y seco. Bajo ninguna circunstancia use
gasolina u otros agentes limpiadores o disolventes.
11. Especificaciones
Voltaje de funcionamiento: AC 220-240 V, 50/60 Hz
Montura de bombilla: E27
Bombillas
(por ventana de luz): una fluorescente compacta (bombilla
de ahorro de energía) hasta 200 vatios
con una longitud máxima de 31 cm.
¡No use bombillas incandescentes!
Área de emisión de luz
de una ventana de luz: 50 x 50 cm
Cable: aprox. 2,8 m
Ajuste de altura del soporte: aprox. 70-190 cm
12. Bombilla de recambio
3115 Fluorescente compacta (bombilla de ahorro de energía) 70 W,
5400 K, 5200 lm, E27
Nos reservamos el derecho a realizar modificaciones técnicas.
Instrucciones de eliminación de residuos
Cuando sea necesario desechar este producto para su
eliminación o reciclaje debe seguir las regulaciones en
dicho sentido.
3167_Bedien_0919.qxp_3167_Bedien 24.09.19 11:22 Seite 6

ITALIANO
Prima di utilizzare il kit di illuminazione, leggere attentamente queste
istruzioni. Salvarle per poterle consultare in qualunque momento. Se fate
usare il kit di illuminazione ad altre persone, allegare sempre queste istru-
zioni.
1. Utilizzo
Il kit di illuminazione “studiolight E70 Kit” deve essere utilizzato per ripre-
se di soggetti, ritratti, video e filmati. Non viene consigliato per illumina-
zione domestica.
2. Istruzioni di sicurezza
Osservare le seguenti istruzioni di sicurezza e usare il kit di illuminazione
unicamente e solamente seguendo le istruzioni ad evitare danni o guasti.
Evitare l’utilizzo improprio del kit di illuminazione ad esempio con un vol-
taggio sbagliato o in connessione con strumenti non specificatamente
progettati per questo kit di illuminazione.
Usare solo lampade adatte (vedi sotto). Se non vengono rispettate que-
ste precauzioni, il kit di illuminazione potrebbe essere danneggiato e in
casi estremi la lampada potrebbe bruciarsi.
Assicurarsi che le luci non siano coperte durante l’uso e tenerle lontane
di almeno 0,5 m da fonti di calore.
Evitare di toccare le lampade durante l’operazione. Lasciarle raffreddare
dopo l’utilizzo.
Il kit di luci deve essere utilizzato solamente da persone qualificate.
Non sottoporre il cavo rete a tensioni durante l’utilizzo.
3. Corredo
Il kit comprende 2 illuminatori, ognuno dei quali composto da
- Soft box con portalampada e testa a snodo
- Lampada daylight
- Diffusore frontale
- Stativo
e viene fornito in valigia di trasporto con cinghia a spalla.
Le seguenti istruzioni si riferiscono ad un solo illuminatore. Procedere nel
medesimo modo per il secondo illuminatore.
4. Montaggio
Non collegare ancora il soft box con lo zoccolo portalampade alla presa
di corrente.
Montaggio dello stativo: vedi figura A – D. Allentare le rispettive viti di
bloccaggio (1, 3 o 4) per le regolazioni e bloccarle nuovamente. La mas-
sima stabilità viene ottenuta quando i tiranti (2) sono allineati parallela-
mente al pavimento.
Applicazione del soft box (fig. E): Collegare il soft box allo stativo e
stringere la vite (5). Posizionare il soft box sopra una delle gambe dello
stativo per assicurare stabilità.
E’ possibile anche collegare la testa a snodo quando si ruota di 90° (fig.
E1).
Apertura del soft box (fig. F): Premere l’anello (6) verso lo zoccolo fino
a quando si blocca attorno allo zoccolo.
Inserimento della lampada: Vedi fig. G. Attenzione! Usare solamente
lampade fluorescenti (lampade a basso consumo energetico) fino a 200
Watt con lunghezza massima di 31 cm. Non usare lampade ad incan-
descenza!
Il diffusore frontale (resistente al calore) (7) viene utilizzato per ottenere
una illuminazione morbida. E’ possibile usare il soft box con o senza dif-
fusore esterno.
Montaggio del diffusore frontale. (fig. H): Premere gli angoli del diffu-
sore frontale lungo gli angoli del soft box e collegare il diffusore e il soft
box per mezzo della striscia in Velcro (8) posta nel mezzo di ogni lato.
5. Operazioni
Assicurarsi che il voltaggio corrisponda al voltaggio operativo indicato
sulla piastra del soft box. Collegare l’illuminatore alla presa di corrente.
Il soft box viene acceso/spento per mezzo dell’interruttore (10).
6. Inclinazione del soft box (fig. I)
Allentare la vite di bloccaggio (9) e regolare il soft box nella posizione de-
siderata. Mentre si esegue questa operazione, tenere il soft box nella
parte centrale dell’angolo superiore o inferiore. Bloccare nuovamente la
vite di bloccaggio (9).
7. Regolazione dell’altezza dello stativo (fig. D)
E’ possibile regolare l’altezza dello stativo dopo avere sbloccato le viti di
bloccaggio (3) o (4). Tenere la sezione mobile dello stativo, in modo che
il soft box non si possa muovere verso il basso a causa del suo peso e
che venga danneggiata la lampada. Bloccare le rispettive viti di bloccag-
gio.
8. Piegare il soft box (fig. K)
Scollegare l’illuminatore dalla presa di corrente, lasciare raffreddare la
lampada, togliere il diffusore frontale (7), svitare la lampada dallo zoccolo
e premere l’anello (6) via dallo zoccolo.
9. Sostituzione della lampada
Scollegare l’illuminatore dalla presa di corrente, lasciare raffreddare la
lampada, togliere il diffusore frontale (7) e sostituire la lampada con una
nuova. Precauzione! Usare solo lampade compatte fluorescenti (a bas-
so consumo energetico) fino a 200 watt con lunghezza massima di
31 cm. Non usare lampade ad incandescenza!
10. Manutenzione e cura
Il kit di illuminazione non richiede manutenzione. Pulire il kit di illumina-
zione con un soffice panno asciutto. Non usare petrolio o altri liquidi di
pulizia o solventi.
11. Caratteristiche
Voltaggio operativo: AC 220-240 V, 50/60 Hz
Attacco lampada: E27
Lampade in dotazione
(per soft box): Una lampada fluorescente compatta (a
basso consumo energetico). Non usare
lampade ad incandescenza!
Area di emissione
luce di un soft box: 50 x 50 cm
Cavo: circa 2,8 m
Regolazione
altezza stativo: circa 70-190 cm
12. Sostituzione della lampada
3115 Photoflood (a basso consumo energetico)
70 W, 5400 K, 5200 lm, E27
Ci riserviamo il diritto di apportare modifiche.
Istruzioni sull’eliminazione
Eliminare il prodotto non più utilizzabile seguendo le
disposizioni delle normative vigenti.
3167_Bedien_0919.qxp_3167_Bedien 24.09.19 11:22 Seite 7

Printed in Germany 0919 000316700900
KAISER FOTOTECHNIK GMBH & CO. KG
Im Krötenteich 2 · 74722 Buchen · Germany
Telefon [phone] · Fax [phone]
www.kaiser-fototechnik.de · [e-mail]
3167_Bedien_0919.qxp_3167_Bedien 24.09.19 11:22 Seite 8
