Kampmann Luftreiniger KA-520 User manual

Luftreiniger KA-520
Montageanleitung
DE Montageanleitung
1
SAP 1396467 09/20
1 Übersicht
123
4
5
6
7
Luftreiniger KA-520
1 Schwebstofffilter H13
2 Vorfilter ISO Coarse
3 Filterdeckel
4 Luftausblasgitter
5 Hauptschalter (grüne Leuchte signalisiert Betrieb)
6 Schalter für Betriebstufe I und II
7 Netzanschluss
2 Sicherheit
Netzanschluss/ Netzkabel
Nicht nahe einer Heizung verlegen.
Nicht unter schweren Gegenständen verlegen, die den Querschnitt des Netzkabels verändern.
Einheit ausschließlich mit der angegebenen Netzspannung verwenden! Fehlerhafter An-
schluss an einer Netzsteckdose kann zu Brand oder elektrischem Schlag führen.
Gerät nicht verwenden, wenn Netzstecker oder Netzkabel defekt oder beschädigt sind.
Vor Wartungsarbeiten Gerät erst ausschalten, dann Netzstecker ziehen!
HINWEIS!
Luftein- und –auslass nicht verdecken!
Keine Gegenstände oder Textilien im Bereich des Luftein- und –auslasses platzie-
ren, da die Effizienz der Luftreinigung dadurch beeinträchtigt wird.
HINWEIS!
Gerät nicht durch schwere Lasten beschädigen!
Schwere Lasten vermeiden (kein Sitzmöbel), da sonst die Geräteverkleidung be-
schädigt werden kann und die Funktion beeinträchtigt wird.
GEFAHR!
Stromschlag und/oder Brandgefahr vermeiden!
Eintreten von Flüssigkeiten oder entzündbaren Reinigungsmitteln im Gerät ver-
meiden.
Gerät nicht mit Wasser, entzündbaren Reinigungsmitteln oder anderen
Flüssigkeiten reinigen.
2.1 Bestimmungsgemäße Verwendung
Luftreiniger KA-520 filtert durch Luftumwälzung kleinste Partikel (z.B. Bakterien, Viren, Pollen,
etc.) mithilfe eines Schwebstofffilters (Hepa-Filter) aus der Luft.
Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung aller Angaben in dieser An-
leitung.
Jede über die bestimmungsgemäße Verwendung hinausgehende oder andersartige Benutzung
gilt als Fehlgebrauch.
Jede Änderung am Gerät oder Verwendung von nicht originalen Ersatzteilen verursacht den Ver-
fall der Gewährleistung und die Haftung des Herstellers.
2.2 Betriebs- und Einsatzgrenzen
HINWEIS!
Gefahr bei Fehlgebrauch!
Bei Fehlgebrauch in untenstehenden Einsatzbereichen besteht die Gefahr der ein-
geschränkten bzw. ausfallenden Funktion des Geräts. Der Luftstrom muss unge-
hindert zirkulieren können.
Gerät niemals in Feuchträumen wie z.B. Schwimmbädern, Nassbereichen,
etc. betreiben.
Gerät niemals in Räumen mit explosionsfähiger Atmosphäre betreiben.
Gerät niemals in aggressiver oder korrosionsfördernder Atmosphäre (z.B.
Seeluft) betreiben.
Montage-, Installations- und
Betriebsanleitung:
Kampmann GmbH
Friedrich-Ebert-Str. 128-130
49811 Lingen (Ems)
T: +49591/7108 0
E: [email protected]

Luftreiniger KA-520
Montageanleitung
2

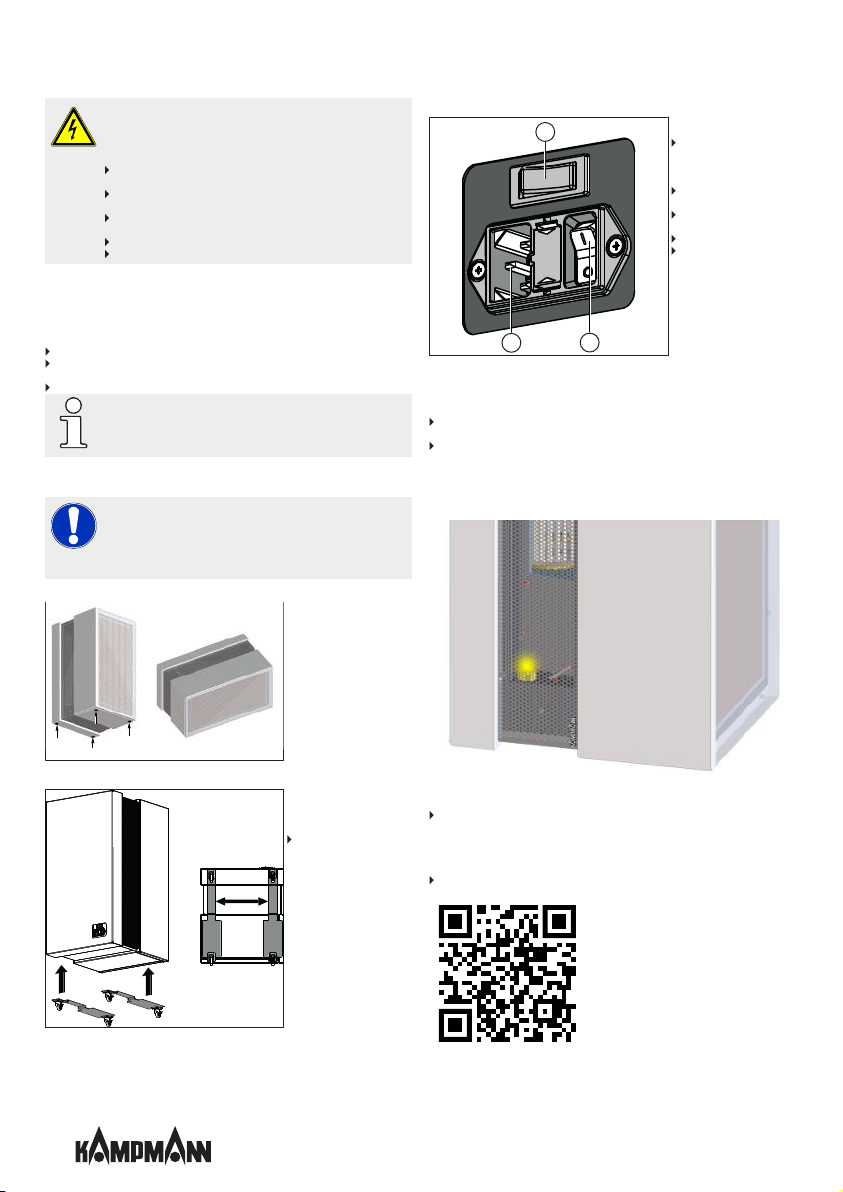

2.3 Gefahren durch elektrischen Strom
GEFAHR!
Lebensgefahr durch elektrischen Strom!
Bei Berührung mit spannungsführenden Teilen besteht unmittelbare Lebensgefahr
durch Stromschlag. Beschädigung der Isolation oder einzelner Bauteile kann le-
bensgefährlich sein.
Arbeiten an der elektrischen Anlage nur von Elektrofachkräften ausführen
lassen.
Bei Beschädigungen der Isolation Spannungsversorgung sofort abschalten
und Reparatur veranlassen.
Feuchtigkeit von spannungsführenden Teilen fernhalten. Diese kann zum
Kurzschluss führen.
Gerät ordnungsgemäß erden.
Vor allen Arbeiten erst Hauptschalter abschalten, dann Stecker ziehen.
3 Transport, Lagerung und Verpackung
3.1 Allgemeine Transporthinweise
Die Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prüfen.
Bei äußerlich erkennbarem Transportschaden wie folgt vorgehen:
Lieferung nicht oder nur unter Vorbehalt entgegennehmen.
Schadensumfang auf den Transportunterlagen oder auf dem Lieferschein des Transporteurs
vermerken.
Reklamation beim Spediteur einleiten.
HINWEIS!
Gewährleistungsansprüche können nur innerhalb der geltenden Reklamationsfris-
ten geltend gemacht werden. (Nähere Informationen unter den AGBs auf der
Kampmann Website)
4 Montage und Anschluss
HINWEIS!
Waagerechte Aufstellung und Mindestabstände beachten!
Gerät nur auf einer waagerechten, stabilen Unterlage platzieren mit min. 15 cm
Abstand zur Rückseite und seitlich zur Wand! Luftansaug- und –ausblas muss in
einem Bereich von min. 50 cm frei bleiben, um eine optimale Funktion des Gerä-
tes zu gewährleisten.
Gerätelage
Position stehend (Filzgleiter bauseitig ankleben!) Position liegend
Der Luftreiniger kann stehend
oder liegend verwendet wer-
den. Auf die Unterseite müssen
die mitgelieferten Filzgleiter ge-
klebt werden, um Beschädigun-
gen am Boden zu vermeiden!
Bodenrollen an Unterseite kleben
max.
Optional an Blechen vormon-
tierte Bodenrollen 1 (Zubehör)
auf die Geräteunterseite kleben.
Schutzfolie von den Klebe-
streifen abziehen und die
Bleche gemäß Abbildung
maximal weit außen auf die
Geräteunterseite andrücken.
5 Inbetriebnahme
Elektroanschlussbereich
1
2
3
Inbetriebnahme
Mitgeliefertes Anschlusska-
bel in Netzanschlussbuchse
3 stecken, danach in die
Steckdose.
Gerät mit Hauptschalter 2
einschalten.
Gewünschte Betriebsstufe
1 wählen:
I: niedrige Leistung
II: hohe Leistung, z.B. zum
kurzzeitigen Spülen des
Raumes
6 Wartung
Beim Filterwechsel hygienische Vorkehrungen treffen, um sich gegenüber schädlichen Einflüssen
zu schützen:
Luftreiniger 5 Stunden vor der Wartung abschalten, damit die im Filter enthaltenen Viren ab-
sterben!
Vollständig bedeckende Schutzausrüstung (lange Ärmel, lange Hose, Handschuhe, Atem-
schutzmaske min. Schutzklasse FFP2, Schutzbrille) tragen!
Schwebstofffilter H13
Schwebstoffilter H13 mindestens alle 6 Monate wechseln. Leuchtet die Meldeleuchte unterhalb
des Ansauggitters vor dem genannten Zeitraum gelb, den Filter umgehend wechseln!
Filterwarnleuchte
Verbrauchten Filter in Plastikbeutel legen, diesen verschließen und entsorgen.
Vorfilter ISO Coarse
Den Vorfilter ISO Coarse 1x wöchentlich vorsichtig absaugen bzw. bei zu großer Verschmutzung
oder Beschädigung austauschen.
Hier Ersatzfilter nachbestellen:

Luftreiniger KA-520
Assembly instructions
EN Assembly instructions
3
SAP 1396467 09/20
1 Overview
123
4
5
6
7
Air purifier KA-520
1 H13 particulate filter
2 ISO Coarse pre-filter
3 Filter cover
4 Air outlet grille
5 Main switch (green light indicates operation)
6 Switch for operating stage I and II
7 Mains power connection
2 Safety
Mains power supply/Mains power cable
Do not route close to heaters.
Do not route under heavy objects that could alter the cross-section of the power cable.
Only use the unit with the stated mains voltage! Incorrect connection to a mains power
socket can lead to fire or electrocution.
Do not use the unit if the mains power plug or mains power cable are faulty or damaged.
First switch off the unit, then disconnect the mains power plug before commencing mainten-
ance work!
IMPORTANT NOTE!
Do not cover the air inlet and outlet!
Do not place objects or textiles close to the air inlet and outlet, as this will impair
the efficiency of air purification.
IMPORTANT NOTE!
Do not damage the unit by heavy loads!
Avoid heavy loads (this is not a seat), as this may damage the casing and can im-
pair the operation of the unit.
DANGER!
Avoid electric shocks and/or fire hazards!
Prevent liquids or flammable cleaning agents from penetrating the unit.
Do not clean the unit with water, flammable cleaning agents or other li-
quids.
2.1 Correct use
The air purifier KA-520 uses air circulation to filter the smallest particles (e.g. bacteria, viruses,
pollen, etc.) out of the air using a particulate filter (Hepa filter).
Intended use of the unit also includes adherence to these instructions.
Any use beyond or other than the stated intended use is considered as misuse.
Any change to the unit or use of non-original spare parts will cause the expiry of the warranty
and the manufacturer’s liability.
2.2 Limits of operation and use
IMPORTANT NOTE!
Warning of misuse!
In the event of misuse, as itemised below, there is a danger of limited or failing
operation of the unit. Ensure that the airflow can circulate freely.
Never operate the unit in humid areas, such as swimming pools, wet areas
etc.
Never operate the unit in rooms with an explosive atmosphere.
Never operate the unit in aggressive or corrosive atmospheres (e.g. sea air).
2.3 Risk from electrocution!
DANGER!
Risk of fatal injury from electrocution!
Contact with live parts will lead to fatal injury from electrocution. Damage to the
insulation or individual components can lead to a fatal injury.
Only permit qualified electricians to work on the electrical system.
Immediately disconnect the system from the power supply and repair it in
the event of damage to the insulation.
Keep live parts away from moisture. This can cause a short circuit.
Properly earth the unit.
First switch off the main switch, then disconnect the plug before working
on the unit.
Assembly, installation and operating
instructions:
Kampmann GmbH
Friedrich-Ebert-Str. 128-130
49811 Lingen (Ems)
T: +49591/7108 0
E: [email protected]

Luftreiniger KA-520
Assembly instructions
4
3 Transport, storage and packaging
3.1 General transport instructions
Check on delivery for completeness and transport damage.
Proceed as follows in the event of visible damage:
Do not accept delivery or only accept with reservations.
Record any transport damage on the transportation documents or on the transport company's
delivery note.
Submit a complaint to the freight forwarder.
IMPORTANT NOTE!
Warranty claims can only be made within the applicable period for complaints.
(More information is available in the T&Cs on the Kampmann website)
4 Installation and wiring
IMPORTANT NOTE!
Ensure that the unit is horizontal and maintain minimum clearances!
Only position the unit on a horizontal, stable base surface with a minimum clear-
ance of 15 cm to the rear and to the wall at the side! Leave 50 cm clear in front
of the air inlet and outlet to guarantee optimum operation of the unit.
Position of the unit
Upright position (adhere felt gliders on site!) Horizontal position
The air purifier can be used
standing upright or lying hori-
zontally. Attach the felt gliders
supplied to the underside of the
unit to prevent damage to the
floor!
Adhering floor castors to the underside of the unit
max.
Attach floor castors pre-as-
sembled on metal plates 1
(accessory) to the underside of
the unit.
Remove the protective film
from the adhesive strips and
press the plates onto the un-
derside of the unit as shown
in the figure.
5 Commissioning
Electrical connections
1
2
3
Commissioning
Insert the connection cable
supplied into the mains
socket 3, then into the
power socket.
Use the main switch 2 to
switch on the unit.
Select the required operating
level 1:
I: low power
II: high power, e.g. for tem-
porary flushing of the room
6 Maintenance
Take appropriate hygiene precautions to protect against harmful influences when changing the
filter:
Switch off the Air Purifier 5 hours before maintenance to ensure that the viruses contained in
the filter have died off.
Wear full protective clothing (long sleeves, long trousers, gloves, respiratory mask minimum
Protection Class FFP2, protective goggles)!
H13 particulate filter
Change the H13 HEPA filter at least every 6 months. If the indicator light behind the air inlet
grille lights up yellow before the specified period, change the filter immediately.
Filter warning light
Place used filters in a plastic bag, then seal and dispose of the bag.
ISO Coarse pre-filter
Carefully vacuum the ISO Coarse pre-filter once a week or replace it if it becomes too dirty or
damaged.
Order replacement filters here:
