Deutsch
– 1
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi-
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge-
brauch oder für Nachbesitzer auf.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm
Gefahr
Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.
몇Warnung
Für eine möglicherweise gefährliche Situa-
tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.
Vorsicht
Für eine möglicherweise gefährliche Situa-
tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.
Verwenden Sie dieses Gerät ausschließ-
lich gemäß den Angaben in dieser Be-
triebsanleitung.
–Das Gerät ist zur Reinigung von Hartflä-
chen und Teppichen im Innenbereich
geeignet.
–Das Gerät darf nur mit Original-Zubehör
und -Ersatzteilen ausgestattet werden.
–Das Gerät ist nicht für den Einsatz in ex-
plosionsgefährdeten Umgebungen ge-
eignet.
–Dieses Gerät ist für den gewerblichen
und industriellen Gebrauch geeignet,
z.B. in Hotels, Schulen, Krankenhäu-
sern, Fabriken, Läden, Büros und Ver-
mietergeschäften
Lesen und beachten Sie vor der ersten Be-
nutzung des Gerätes diese Betriebsanlei-
tung und beiliegende Broschüre
Sicherheitshinweise für Disc-Einscheiben-
maschinen, Nr. 5.956-659 und handeln Sie
danach.
Inhaltsverzeichnis
Inhaltsverzeichnis. . . . . . . . DE . . .1
Umweltschutz. . . . . . . . . . . DE . . .1
Symbole in der Betriebsanlei-
tung . . . . . . . . . . . . . . . . . . DE . . .1
Bestimmungsgemäße Verwen-
dung . . . . . . . . . . . . . . . . . . DE . . .1
Sicherheitshinweise . . . . . . DE . . .1
Schubstange montieren . . . DE . . .2
Geräteelemente . . . . . . . . . DE . . .2
Inbetriebnahme . . . . . . . . . DE . . .3
Bedienung . . . . . . . . . . . . . DE . . .4
Außerbetriebnahme . . . . . . DE . . .5
Transport . . . . . . . . . . . . . . DE . . .5
Lagerung . . . . . . . . . . . . . . DE . . .5
Pflege und Wartung . . . . . . DE . . .6
Hilfe bei Störungen. . . . . . . DE . . .6
Garantie . . . . . . . . . . . . . . . DE . . .6
Zubehör und Ersatzteile . . . DE . . .6
CE-Erklärung . . . . . . . . . . . DE . . .7
Technische Daten . . . . . . . DE . . .8
Umweltschutz
Die Verpackungsmaterialien sind
recyclebar. Bitte werfen Sie die
Verpackungen nicht in den Haus-
müll, sondern führen Sie diese ei-
ner Wiederverwertung zu.
Altgeräte enthalten wertvolle recyc-
lingfähige Materialien, die einer
Verwertung zugeführt werden soll-
ten. Batterien, Öl und ähnliche Stof-
fe dürfen nicht in die Umwelt
gelangen. Bitte entsorgen Sie Alt-
geräte deshalb über geeignete
Sammelsysteme.
Symbole in der
Betriebsanleitung
Bestimmungsgemäße
Verwendung
Sicherheitshinweise
3DE

– 2
Sicherheitseinrichtungen dienen dem
Schutz des Benutzers und dürfen nicht au-
ßer Betrieb gesetzt oder in ihrer Funktion
umgangen werden.
Verhindert das unbeabsichtigte Einschal-
ten des Geräts. Zum Einschalten des Ge-
räts Entriegelungstaste und dann den
Schalter EIN / AUS drücken.
Vor Inbetriebnahme muss die Schubstange
wie gezeigt montiert und die elektrische
Verbindung zum Gerät hergestellt werden.
Abbildungen siehe Umschlagseite
1 Handgriff
2 Schalter EIN / AUS
3 Hebel Neigungsverstellung
4 Reinigungsmitteltank (Option)
5 Motorgehäuse
6 Auflage für Zusatzgewicht (Option)
7 Bürste / Pad-Treibteller mit Pad
8 Rad
9 Drehzahlschalter (nur BDS 43/Duo C)
10 Kabelhaken, drehbar
11 Dosierhebel Reinigungsmittellösung
12 Sterngriffschraube
13 Entriegelungsknopf
14 Netzkabel
15 Mitnehmer, Scheibenbürste / Pad-
Treibteller
Sicherheitseinrichtungen
Verriegelung
Schubstange montieren
Geräteelemente
4 DE

– 3
ÎNetzkabel regelmäßig auf Beschädi-
gung untersuchen, wie z.B. auf Rissbil-
dung oder Alterung. Falls eine
Beschädigung festgestellt wird, muss
das Kabel vor weiterem Gebrauch er-
setzt werden.
ÎGerät auf Beschädigung untersuchen,
Schäden durch den Kundendienst be-
seitigen lassen.
–Anschlusswerte siehe Technische Da-
ten und Typenschild.
–Der elektrische Anschluss muss von ei-
nem Elektroinstallateur ausgeführt wer-
den und IEC 60364-1 entsprechen.
Gefahr
Gefahr durch elektrischen Schlag.
–Netzkabel nicht überfahren.
Gefahr
Verletzungsgefahr.
–Netzkabel nie um den Körper oder den
Hals legen.
–Netzkabel nicht mit der rotierenden
Bürste/dem rotierenden Pad in Berüh-
rung kommen lassen.
Vorsicht
Die maximal zulässige Netzimpedanz am
elektrischen Anschlusspunkt (siehe Tech-
nische Daten) darf nicht überschritten wer-
den. Bei Unklarheiten bezüglich der an
Ihrem Anschlusspunkt vorliegenden Netz-
impedanz setzen Sie sich bitte mit Ihrem
Energieversorgungsunternehmen in Ver-
bindung.
ÎNetzstecker aus der Steckdose ziehen.
ÎHebel Neigungsverstellung ziehen und
Griff nach vorne in waagrechte Stellung
schwenken.
ÎGerät nach hinten kippen.
ÎScheibenbürste/Treibteller auf den Mit-
nehmer setzen und gegen den Uhrzei-
gersinn drehen.

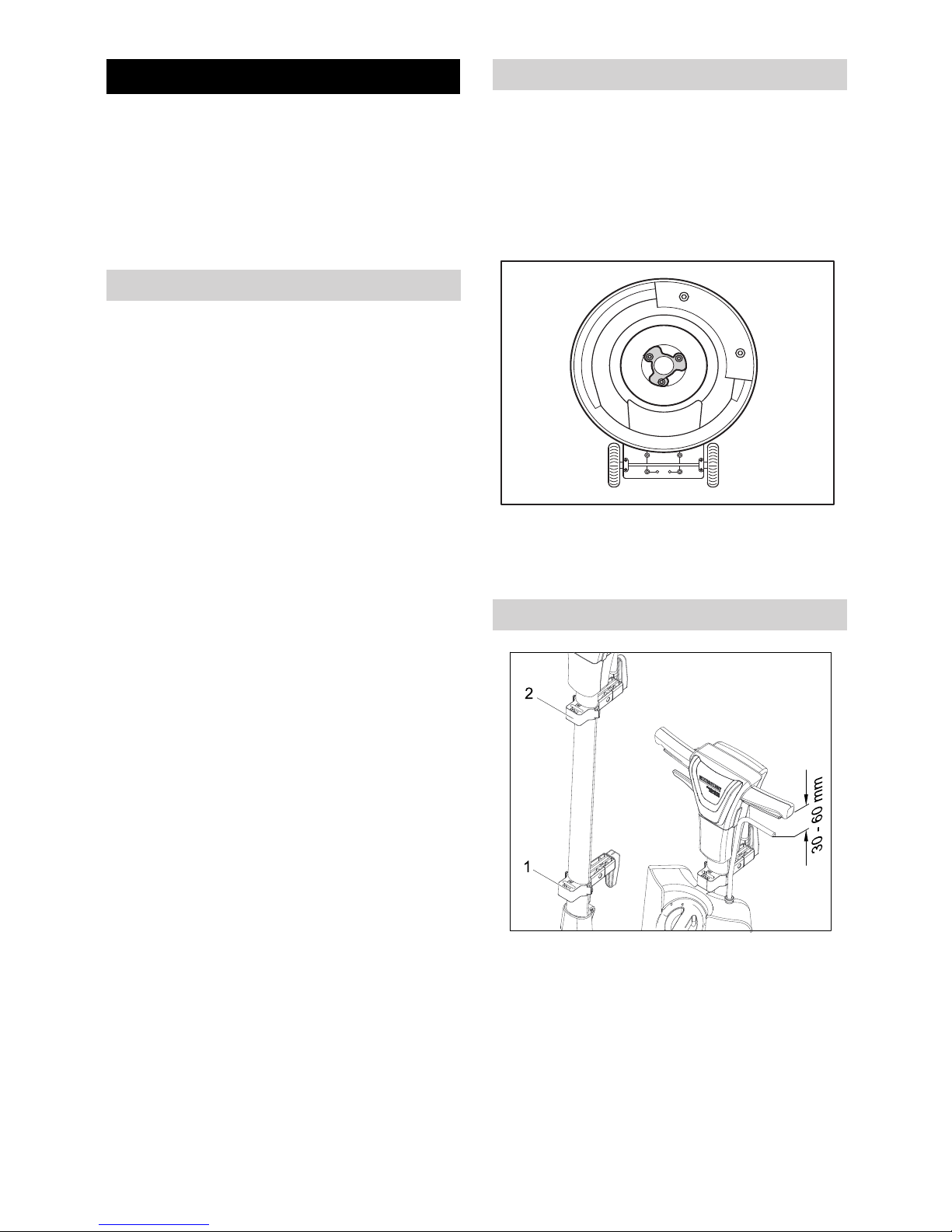

1 Halterung oben
2 Halterung unten
ÎSterngriffschrauben an den Halterungen
oben und unten lösen.
ÎReinigungsmitteltank (Option) in untere
Halterung einhängen.
ÎDurch Verschieben der beiden Halterun-
gen Reinigungsmitteltank (Option) fixieren.
ÎSterngriffschrauben an den Halterungen
festschrauben.
Inbetriebnahme
Stromanschluss
Bürste/Pad anbringen
Reinigungsmitteltank (Option)
montieren
5DE

– 4
1 Schlauch
ÎSchlauch vom Reinigungsmitteltank
(Option) in die Bohrung am Gehäuse
stecken. Auf festen Sitz achten.
몇Warnung
Beschädigungsgefahr. Nur die empfohle-
nen Reinigungsmittel verwenden. Für an-
dere Reinigungsmittel trägt der Betreiber
das erhöhte Risiko hinsichtlich der Be-
triebssicherheit und Unfallgefahr.
Nur Reinigungsmittel verwenden, die frei
von Lösungsmitteln, Salz- und Flusssäure
sind.
Sicherheitshinweise auf den Reingungs-
mitteln beachten.
ÎDeckel abnehmen.
ÎReinigungslösung in den Reinigungs-
mitteltank füllen.
ÎDeckel aufsetzen.
Das Zusatzgewicht (Option) wird bei star-
ker Verschmutzung eingesetzt um einen
höheren Anpressdruck zu erzielen.
Hinweis
Der höhere Anpressdruck erzeugt einen
höherer Bürstenverschleiß. Zusatzgewicht
(Option) nur bei Bedarf montieren.
Vorsicht
Quetschgefahr! Zusatzgewicht (Option) nur
an den vorgesehenen Aussparungen an-
heben.
ÎZusatzgewicht (Option) an den Ausspa-
rungen anheben.
ÎZusatzgewicht (Option) auf das Gerät
legen.
몇Warnung
Verletzungsgefahr! Die Bedienung des Ge-
rätes erfordert Übung.
–Sicherstellen, dass sich keine Hinder-
nisse im zu reinigenden Bereich befin-
den.
–Bodenbeschaffenheit auf Eignung
überprüfen.
–Die Handhabung erschwert sich bei un-
ebenen oder rauen Oberflächen.
Reinigungsmitteltank (Option)
befüllen
Zusatzgewicht (Option) montieren
(nicht BDS 33/190 C und BDS 43/
Duo C)
Bedienung
6 DE

– 5
ÎHebel Neigungsverstellung ziehen.
ÎGriff in angenehme Position schwenken
(ausgestreckte Arme).
ÎHebel Neigungsverstellung loslassen.
Vorsicht
Beschädigungsgefahr für Bodenbelag. Ge-
rät nicht auf der Stelle betreiben.
ÎNetzstecker in eine Steckdose stecken.
ÎGriff auf Arbeitshöhe einstellen.
ÎGriff mit beiden Händen festhalten.
ÎEntriegelungstaste drücken und fest-
halten.
ÎSchalter EIN / AUS betätigen.
ÎEntriegelungstaste loslassen.
ÎZur Unterbrechung des Betriebs Schal-
ter loslassen.
–Links: Griff nach unten drücken.
–Rechts: Griff anheben.
ÎReinigungslösung auf den Boden auf-
bringen oder Dosierhebel Reinigungs-
mitteltank (Option) betätigen.
ÎGerät über die zu reinigende Fläche
führen.
ÎBei starker Verschmutzung Vorgang
wiederholen.
ÎSchmutzwasser anschließend mit ei-
nem Nasssauger oder einem Tuch auf-
nehmen.
Vorsicht
Verletzungsgefahr, Beschädigungsgefahr.
Der Drehzahl schalter darf nur bei stillste-
hendem Gerät betätigt werden.
ÎGerät ausschalten.
ÎGewünschte Drehzahl mit dem Dreh-
zahlschalter auswählen:
Stellung I = 150 U/min
Stellung II = 300 U/min
ÎNetzstecker aus der Steckdose ziehen.
ÎHebel Neigungsverstellung ziehen und
Griff in senkrechte Position bringen.
ÎReinigungsmitteltank (Option) abneh-
men und nicht verbrauchte Reinigungs-
mittellösung entsorgen.
ÎOberen Kabelhaken nach unten
schwenken.
ÎNetzkabel wie gezeigt aufwickeln.
ÎOberen Kabelhaken nach oben
schwenken.
ÎReinigungsmitteltank (Option) mit kla-
rem Wasser durchspülen.
ÎGerät in Parkstellung bringen.
ÎTreibteller / Scheibenbürste abnehmen.
ÎGehäuse mit einem feuchten Lappen
reinigen.
Vorsicht
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport be-
achten.
ÎGriff senkrecht schwenken und feststellen.
ÎGerät nach hinten in Transportstellung
kippen und zum Zielort fahren.
ÎBeim Transport in Fahrzeugen Gerät
nach den jeweils gültigen Richtlinien
gegen Rutschen und Kippen sichern.
Griff einstellen
Gerät einschalten
Richtung steuern
Reinigen
Drehzahl einstellen (BDS 43/Duo C)
Außerbetriebnahme
Transport
7DE

– 6
Vorsicht
Verletzungs- und Beschädigungsgefahr! Ge-
wicht des Gerätes bei Lagerung beachten.
ÎGerät in Parkstellung bringen.
ÎGerät in einem trockenen, frostge-
schützten Raum aufbewahren.
ÎVerschmutzte Scheibenbürsten mit
Wasser abspülen.
ÎVerschmutzte Pads bei maximal 60 °C
waschen.
ÎGehäuse mit einem feuchten Lappen
reinigen.
ÎNetzkabel auf Beschädigung prüfen.
Gefahr
Verletzungsgefahr. Vor allen Arbeiten am
Gerät Netzstecker ziehen.
Bei Störungen, die mit Hilfe dieser Tabelle
nicht behoben werden können, Kunden-
dienst rufen.
In jedem Land gelten die von unserer zu-
ständigen Vertriebsgesellschaft herausge-
gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so-
fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih-
ren Händler oder die nächste autorisierte
Kundendienststelle.
Lagerung Pflege und Wartung
Hilfe bei Störungen
Störung Behebung
Ungenügendes Reinigungsergebnis Verschmutztes Pad auswechseln und bei maximal 60
°C waschen.
Abgenützte Scheibenbürste/Pad ersetzen.
Verschmutzte Scheibenbürsten mit Wasser abspülen
Eignung von Bürste/Pad und Reinigungsmittel für An-
wendungsfall prüfen.
Gerät vibriert stark Korrekten Sitz von Scheibenbürste/Pad überprüfen.
Pad-Befestigung prüfen.
Griff tiefer positionieren (ausgestreckte Arme)
Pad dreht sich nicht Prüfen, ob Fremdkörper das Bürste/Pad blockiert, ge-
gebenenfalls Fremdkörper entfernen.
Garantie
8 DE

– 7
–Es dürfen nur Zubehör und Ersatzteile
verwendet werden, die vom Hersteller
freigegeben sind. Original-Zubehör und
Original-Ersatzteile bieten die Gewähr
dafür, dass das Gerät sicher und stö-
rungsfrei betrieben werden kann.
–Eine Auswahl der am häufigsten benö-
tigten Ersatzteile finden Sie am Ende
der Betriebsanleitung.
–Weitere Informationen über Ersatzteile
erhalten Sie unter www.kaercher.com
im Bereich Service.
BDS 33/190 C
BDS 43/150 C /DUO
Zubehör und Ersatzteile
Bezeichnung Teile-Nr.
Tank 10l 4.071-201.0
Saugeinheit inklusive
Saugschläuche
6.812-035.0
Bezeichnung Teile-Nr.
Scheibenbürste, mittel, rot
330mm
6.369-890.0
Scheibenbürste, hart,
schwarz, 330mm
6.369-893.0
Shampoonierbürste, mittel-
weich, weiß/blau, 330mm
6.369-891.0
Pad-Treibteller low speed,
330mm
6.369-894.0
Pads, mittel, rot, 330mm 6.369-905.0
Pads, mittelhart, grün,
330mm
6.369-906.0
Pads, hart, schwarz,
330mm
6.369-907.0
Bezeichnung Teile-Nr.
Scheibenbürste, mittel, rot
430mm
6.369-895.0
Scheibenbürste, hart,
schwarz, 430mm
6.369-898.0
Shampoonierbürste, mittel-
weich, weiß/blau, 430mm
6.369-896.0
Pad-Treibteller low -speed,
430mm für BDS
6.369-899.0
Pad-Treibteller high-
speed, 430mm (für BDP
und DUO)
6.369-900.0
Pad-TreibtellerDuo-speed,
430mm (für alle Varianten)
6.369-901.0
Pads, mittel, rot, 432mm 6.369-470.0
Pads, mittelhart, grün,
432mm
6.369-472.0
Pads, hart, schwarz,
432mm
6.369-473.0
Zusatzgewicht, 10kg 6.369-910.0
Absaugring 6.612-051.0
9DE

– 8
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EG-
Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]
Winnenden, 2010/12/01
CE-Erklärung
Produkt: Disc-Geräte
Typ: 1.291-xxx
Einschlägige EG-Richtlinien
2006/42/EG (+2009/127/EG)
2004/108/EG
Angewandte harmonisierte Normen
EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–67
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
Angewandte nationale Normen
-
CEO Head of Approbation
10 DE

– 9
Technische Daten
BDS 33/
190 C
BDS 43/
150 C
BDP 43/
410 C
BDS 43/
Duo C
Stromanschluss
Netzspannung V/Hz 220 - 240/50Hz
220/60Hz
230/50Hz
220/60Hz
Leistungsaufnahme Motor W 500 1000 1300 1000/1300
Maximal zulässige Netzimpe-
danz
Ohm -- (0.351+j2.
220)
(0.351+j2.
220)
(0.351+j2.
220)
Schutzart IPX4 IPX4 IPX4 IPX4
Bürste/Pad
Durchmesser mm 330 430 430 430
Drehzahl 1/min 191 +/- 15 152 +/- 15 408 +/- 15 150/300 +/
- 15
Anpressdruck N/cm237 41 45 42
Maße und Gewichte
Gewicht (ohne Zubehör) kg 22 41 46,5 42,5
Abmessungen (l x b x h) mm 420 x 330
x1100
550 x 430
x1180
550 x 430
x1180
550 x 430
x1180
Unterfahrhöhe mm 260 330 330 330
Kabellänge m 12 12 15 15
Ermittelte Werte gemäß EN 60335-2-67
Schwingungsgesamtwert m/s2<2,5 <2,5 <2,5 <2,5
Unsicherheit K m/s20,3 0,2 0,3 0,2
Schalldruckpegel LpA dB(A) 59 61 65 67
Unsicherheit KpA dB(A) 1 1 1 1
Schallleistungspegel LWA + Un-
sicherheit KWA
dB(A) 79 78 83 84
11DE

English
– 1
Please read and comply with these
original instructions prior to the initial
operation of your appliance and store them for
later use or subsequent owners.
Notes about the ingredients (REACH)
You will find current information about the
ingredients at:
http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm
Danger
Immediate danger that can cause severe
injury or even death.
몇Warning
Possible hazardous situation that could
lead to severe injury or even death.
Caution
Possible hazardous situation that could
lead to mild injury to persons or damage to
property.
Use this appliance only as directed in these
operating instructions.
–The appliance is used for cleaning of
hard surfaces and carpets in the interior
of buildings.
–The appliance may only be equipped
with original accessories and spare
parts.
–The appliance is not suited for the use
in potentially explosive environments.
–This appliance is suited for the commer-
cial use, e.g. in hotels, schools, hospi-
tals, factories, shops, offices, and rental
companies.
Before using the appliance for the first time,
read and observe these operating instruc-
tions and the accompanying brochure:
Safety information for Disc single-pulley
machine machines No. 5.956-659.
Safety devices serve to protect the user
and must not be rendered inoperational or
their functions bypassed.
Prevents the appliance from being
switched on accidentally. To start the appli-
ance, first press the unlock button and then
the ON/OFF switch.
Contents
Contents. . . . . . . . . . . . . . . EN . . .1
Environmental protection . . EN . . .1
Symbols in the operating in-
structions . . . . . . . . . . . . . . EN . . .1
Proper use . . . . . . . . . . . . . EN . . .1
Safety instructions . . . . . . . EN . . .1
Install the push rod. . . . . . . EN . . .2
Device elements. . . . . . . . . EN . . .2
Start up. . . . . . . . . . . . . . . . EN . . .3
Operation . . . . . . . . . . . . . . EN . . .4
Shutting down . . . . . . . . . . EN . . .5
Transport . . . . . . . . . . . . . . EN . . .5
Storage. . . . . . . . . . . . . . . . EN . . .5
Maintenance and care . . . . EN . . .5
Troubleshooting . . . . . . . . . EN . . .6
Warranty. . . . . . . . . . . . . . . EN . . .6
Accessories and Spare Parts EN . . .6
CE Declaration . . . . . . . . . . EN . . .7
Technical specifications . . . EN . . .8
Environmental protection
The packaging material can be
recycled. Please do not throw
the packaging material into
household waste; please send it
for recycling.
Old appliances contain valuable
materials that can be recycled;
these should be sent for recy-
cling. Batteries, oil, and similar
substances must not enter the
environment. Please dispose of
your old appliances using ap-
propriate collection systems.
Symbols in the operating
instructions
Proper use
Safety instructions
Safety Devices
Lock
12 EN

– 2
Prior to operation, the push rod must be in-
stalled as shown and the appliance has to
be connected to power.
Illustrations on the inside of the front
cover
1 Handle
2 Switch ON / OFF
3 Lever for level adjustment
4 Detergent tank (option)
5 Motor casing
6 Support to additonal weight (option)
7 Brush / pad driver plate with pad
8 Wheel
9 Speed switch (BDS 43/Duo C only)
10 Cable hook, rotating
11 Dosing lever for detergent solution
12 Star handle screw
13 Unlocking button
14 Power cord
15 Actuator, disc brush / pad driver plate
Install the push rod
Device elements
13EN

– 3
ÎCheck the mains cable regularly for
damage such as aging or formation of
cracks. If you find a damage, then the
cable must be replaced before using it
any further.
ÎCheck appliance for damage, have
damages repaired by customer service.
–For connection values, see technical
data and type plate.
–The electrical connections must be
done by an electrician according to IEC
60364-1.
Danger
Risk of electric shock.
–Do not drive over the mains cable.
Danger
Risk of injury.
–Never wrap the mains cable around
your body or your neck.
–Do not let the mains cable come in con-
tact with the rotating brushes or rotating
pads.
Caution
The highest allowed net impedance at the
electrical connection point (refer to techni-
cal data) is not to be exceeded. In case of
confusion regarding the power impedance
present on your connection, please contact
your utilities provider.
ÎDisconnect the mains plug from the
socket.
ÎPull the lever for level adjustment and
bring the handle toward the front into a
vertical position.
ÎTilt the appliance rearward.
ÎPlace the disc brush/driver plate onto
the actuator and turn in anti-clockwise
direction.
1 Upper holder
2 Lower holder
ÎUndo the star handle screws on the top and
bottom supports.
ÎHang the detergent tank (option) into the
lower support.
ÎAlign and affix the detergent tank (option)
by sliding the two supports.
ÎScrew the star handle screws onto the sup-
ports.
Start up
Power connection
Attach the brush/pad
Install the detergent tank (option)
14 EN

– 4
1 Hose
ÎInsert the hose from the detergent tank
(option) into the bore on the casing. En-
sure that it is positioned properly.
몇Warning
Risk of damage. Only use the recommend-
ed detergents. With respect to different de-
tergents the operator bears the increased
risk regarding the operational safety and
danger of accident. Only use detergents
that are free from solvents, hydrochloric
acid and hydrofluoric acid.
Follow the safety instructions for using de-
tergents.
ÎRemove the lid.
ÎFill detergent solution into the detergent
tank.
ÎReplace the lid.
The additional weight (option) is used in
cases of severe contamination to achieve
an increased contact pressure.
Note
This higher contact pressure leads to a
quicker wear and tear on the brushes. Only
use the additional weight (option) if neces-
sary.
Caution
Crush hazard. Only lift the additional weight
(option) by its intended recesses.
ÎLift the additional weight (option) by its
recesses.
ÎPlace the additional weight (option)
onto the appliance.
몇Warning
Risk of injury! The operation of the appliance re-
quires practice.
–Ensure that there are no obstacles in the
area to be cleaned.
–Check the floor consistency for its suitability.
–The handling becomes more difficult with
uneven or rough surfaces.
ÎPull the lever for level adjustment.
ÎTilt the handle into a comfortable posi-
tion (arms outstretched).
ÎRelease the lever for level adjustment.
Caution
Risk of damage to the floor covering. Do
not operate the appliance on the spot.
ÎInsert the mains plug into a socket.
ÎSet handle to working height.
ÎHold the handle with both hands.
ÎPress and hold the unlocking button.
ÎUse the ON/OFF switch.
ÎRelease the unlocking button.
ÎRelease the switch to interrupt operation.
–Left: Press the handle downward.
–Right: Raise the handle.
Fill the detergent tank (option)
Install the additional weight (option)
(does not apply to BDS 33/190 C and
BDS 43/Duo C)
Operation
Adjust handle
Turning on the Appliance
Control the direction
15EN

– 5
ÎApply the detergent solution to the floor
or use the dosing lever of the detergent
tank (option).
ÎMove the appliance over the surface to
be cleaned.
ÎRepeat process for severe contamination.
ÎAfterwards, pick up the wastewater with
a wet vacuum or a cloth.
Caution
Risk of injury, risk of damage. The speed
switch may only be used while the appli-
ance is idle.
ÎTurn off the appliance.
ÎSelect the desired speed via the speed
switch:
Position I = 150 U/min
Position II = 300 U/min
ÎDisconnect the mains plug from the
socket.
ÎPull the lever for level adjustment and
bring the handle in a vertical position.
ÎRemove the detergent tank (option) and
dispose of unused detergent solution.
ÎSwivel the top cable hook downward.
ÎCoil the mains cable as shown.
ÎSwivel the top cable hook upward.
ÎRinse the detergent tank (option) with
clear water.
ÎPlace the appliance into the parking po-
sition.
ÎRemove the driver plate / disc brush.
ÎClean the casing with a damp cloth.
Caution
Risk of injury and damage! Observe the
weight of the appliance when you transport
it.
ÎSwivel the handle vertically and lock it.
ÎTilt the appliance backwards into the
transport position and drive it to its des-
tination location.
ÎWhen transporting in vehicles, secure
the appliance according to the guide-
lines from slipping and tipping over.
Caution
Risk of injury and damage! Note the weight
of the appliance in case of storage.
ÎPlace the appliance into the parking po-
sition.
ÎStore the appliance in a dry room, frost-
protected room.
ÎRinse contaminated disc brushes with
water.
ÎWash contaminated pads at a max.
temperature of 60 °C.
ÎClean the casing with a damp cloth.
ÎCheck the mains connection cable for
damages.
Cleaning
Adjust the speed (BDS 43/Duo C)
Shutting down
Transport
Storage
Maintenance and care
16 EN

– 6
Danger
Risk of injury. Pull the plug from the mains
before carrying out any tasks on the appli-
ance.
In case of faults that cannot be remedied
using the table below please contact the
customer service.
The warranty terms published by the rele-
vant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in man-
ufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.
Troubleshooting
Fault Remedy
Insufficient cleaning result Replace contaminated pads and wash them at a max.
temperature of 60 °C.
Replace worn disc brush / pad.
Rinse contaminated disc brushes with water
Check the suitability of brush/pad and detergent for
the respective use.
Appliance vibrates strongly Check for correct seating of disc brush/pad.
Check pad attachment.
Position the handle lower (arms outstretched).
Pad does not turn Check if foreign bodies are blocking the brush/pad; re-
move the foreign bodies if required.
Warranty
17EN

– 7
–Only use accessories and spare parts
which have been approved by the man-
ufacturer. The exclusive use of original
accessories and original spare parts
ensures that the appliance can be oper-
ated safely and trouble free.
–At the end of the operating instructions
you will find a selected list of spare parts
that are often required.
–For additional information about spare
parts, please go to the Service section
at www.kaercher.com.
BDS 33/190 C
BDS 43/150 C /DUO
Accessories and Spare Parts
Description Part no.:
10 litre tank 4.071-201.0
Suction unit including suc-
tion hoses
6.812-035.0
Description Part no.:
Disc brush, medium, red
330 mm
6.369-890.0
Disk brush, hard, black,
330 mm
6.369-893.0
Shampooing brush, medium
soft, white/blue, 330 mm
6.369-891.0
Pad driver plate, low
speed, 330 mm
6.369-894.0
Pads, medium, red 330 mm 6.369-905.0
Pads, medium hard, green,
330 mm
6.369-906.0
Pads, hard, black, 330 mm 6.369-907.0
Description Part no.:
Disc brush, medium, red
430mm
6.369-895.0
Disk brush, hard, black,
430mm
6.369-898.0
Shampooing brush, medi-
um soft, white/blue,
430mm
6.369-896.0
Pad driver plate, low
speed, 430 mm for BDS
6.369-899.0
Pad driver plate, high
speed, 430 mm (for BDP
and DUO)
6.369-900.0
Pad driver plate, duo speed,
430 mm (for all models)
6.369-901.0
Pads, medium, red 432mm 6.369-470.0
Pads, medium hard, green,
432mm
6.369-472.0
Pads, hard, black, 432mm 6.369-473.0
Additional weight, 10 kg 6.369-910.0
Suction ring 6.612-051.0
Description Part no.:
18 EN

– 8
We hereby declare that the machine de-
scribed below complies with the relevant
basic safety and health requirements of the
EU Directives, both in its basic design and
construction as well as in the version put
into circulation by us. This declaration shall
cease to be valid if the machine is modified
without our prior approval.
The undersigned act on behalf and under
the power of attorney of the company man-
agement.
Authorised Documentation Representative
S. Reiser
Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Phone: [phone]
Fax: [phone]
Winnenden, 2010/12/01
CE Declaration
Product: Disc appliances
Type: 1.291-xxx
Relevant EU Directives
2006/42/EC (+2009/127/EC)
2004/108/EC
Applied harmonized standards
EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–67
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
Applied national standards
-
CEO Head of Approbation
19EN

– 9
Technical specifications
BDS 33/
190 C
BDS 43/
150 C
BDP 43/
410 C
BDS 43/
Duo C
Power connection
Mains voltage V/Hz 220 - 240/50Hz
220/60Hz
230 / 50Hz
220/60Hz
Motor output W 500 1000 1300 1000/1300
Maximum allowed net imped-
ance
Ohm -- (0.351+j2.
220)
(0.351+j2.
220)
(0.351+j2.
220)
Type of protection IPX4 IPX4 IPX4 IPX4
Brush/pad
Diameter mm 330 430 430 430
Speed 1/min 191 +/- 15 152 +/- 15 408 +/- 15 150/300 +/
- 15
Contact pressure N/cm237 41 45 42
Dimensions and weights
Weight (without accessories) kg 22 41 46,5 42,5
Dimensions (l x b x h) mm 420 x 330
x1100
550 x 430
x1180
550 x 430
x1180
550 x 430
x1180
Top clearance mm 260 330 330 330
Cable length m 12 12 15 15
Values determined as per EN 60335-2-67
Total oscillation value m/s2<2,5 <2,5 <2,5 <2,5
Uncertainty K m/s20,3 0,2 0,3 0,2
Sound pressure level LpA dB(A) 59 61 65 67
Uncertainty KpA dB(A) 1 1 1 1
Sound power level LWA + Un-
certainty KWA
dB(A) 79 78 83 84
20 EN
