Deutsch
– 1
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi-
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge-
brauch oder für Nachbesitzer auf.
–Vor erster Inbetriebnahme Sicherheits-
hinweise Nr. 5.951-949 unbedingt le-
sen!
–Bei Transportschaden sofort Händler
informieren.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
www.kaercher.de/REACH

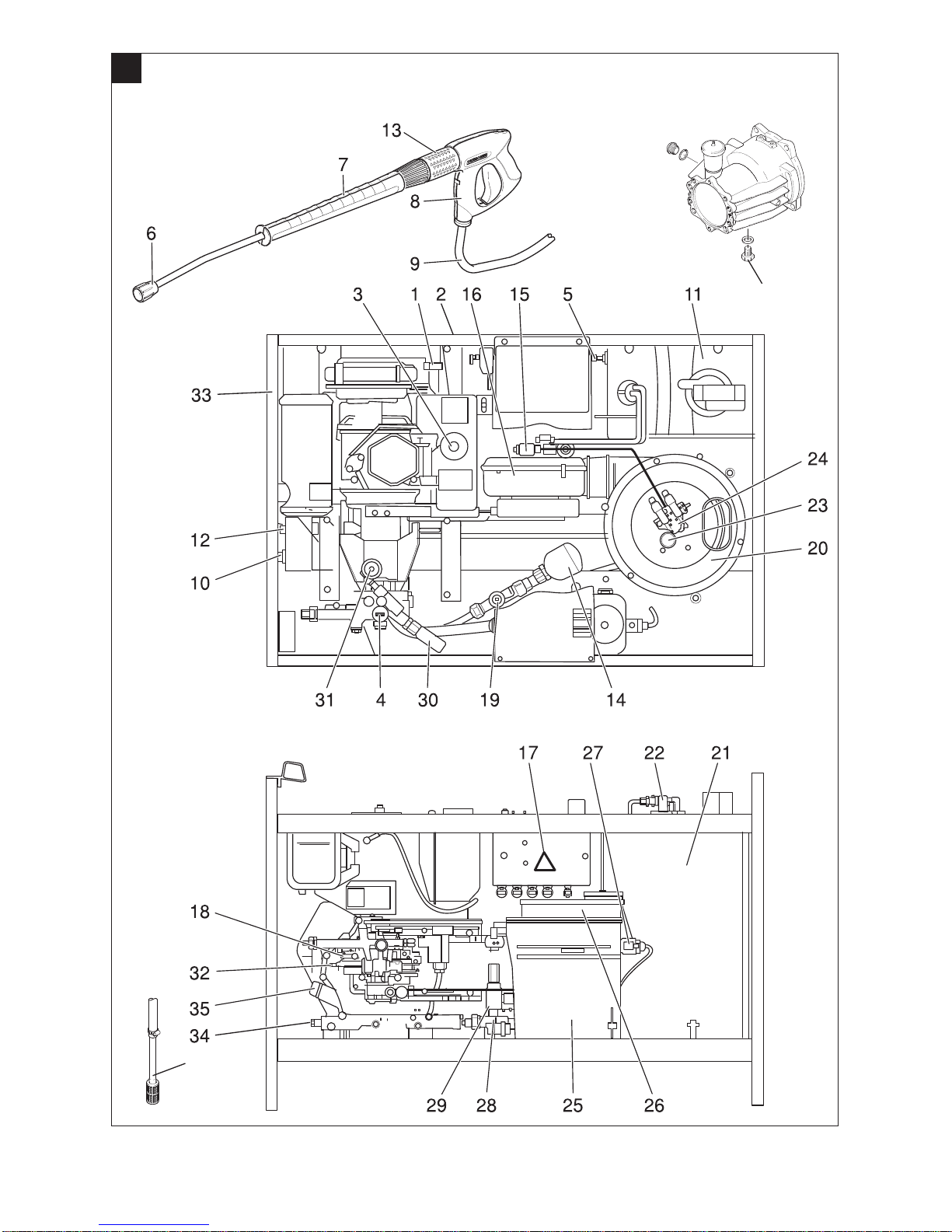

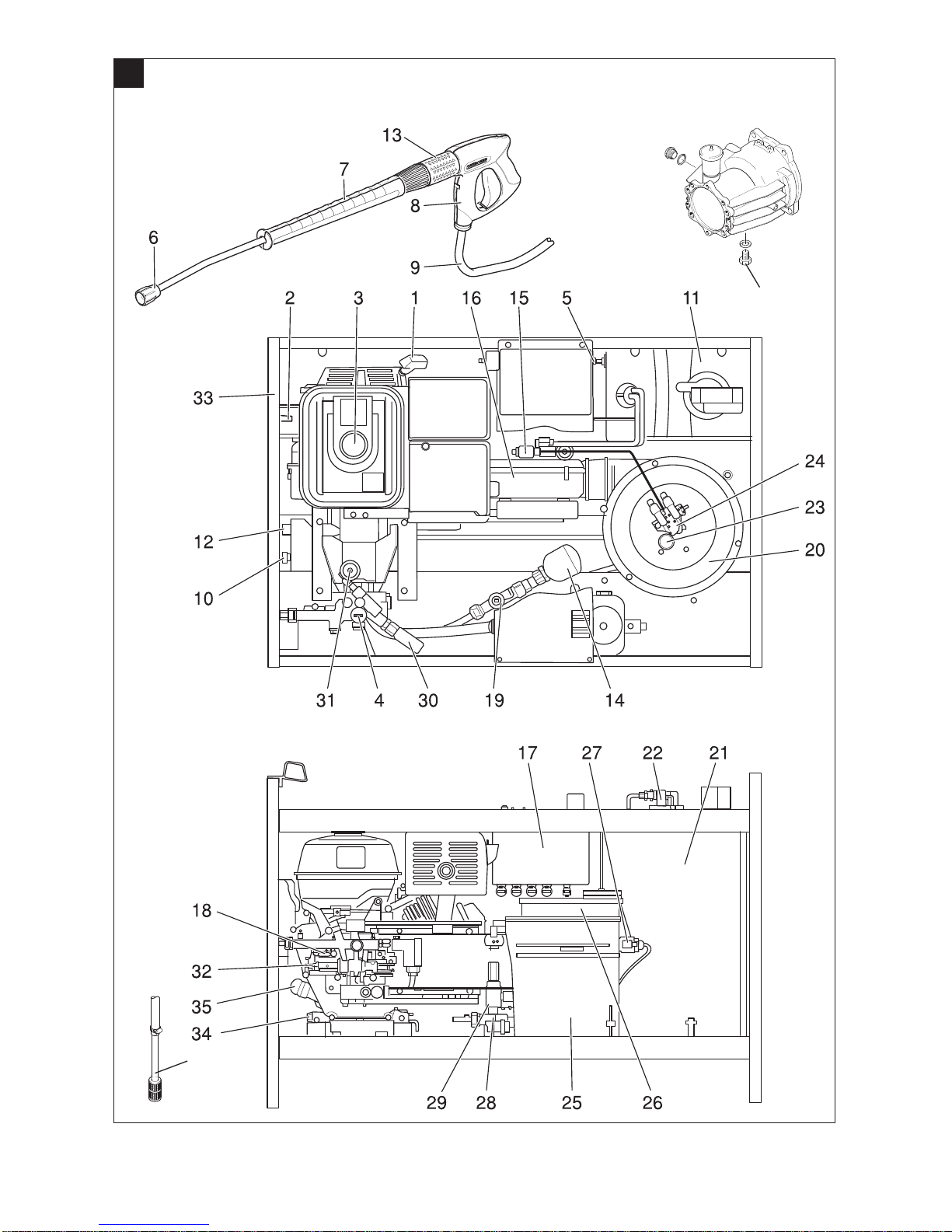

Bild 1+2
1 Handstartvorrichtung
2 Elektrostarteinrichtung
3 Kraftstofftank
4 Manometer
5 Batterie
6 Hochdruckdüse
7 Strahlrohr
8 Handspritzpistole
9 Hochdruckschlauch
10 Hochdruckanschluss
11 Brennstofftank
12 Wasseranschluss mit Sieb
13 Druck-/Mengenregulierung
14 Druckspeicher
15 Brennstoffpumpe mit Brennstofffilter
16 Brennergebläse
17 Elektrokasten
Inhaltsverzeichnis
Umweltschutz. . . . . . . . . . . DE . . .1
Geräteelemente . . . . . . . . . DE . . .1
Symbole in der Betriebsanlei-
tung . . . . . . . . . . . . . . . . . . DE . . .2
Symbole auf dem Gerät . . . DE . . .2
Bestimmungsgemäße Verwen-
dung . . . . . . . . . . . . . . . . . . DE . . .2
Sicherheitshinweise . . . . . . DE . . .3
Sicherheitseinrichtungen . . DE . . .4
Inbetriebnahme . . . . . . . . . DE . . .5
Bedienung . . . . . . . . . . . . . DE . . .7
Nach jedem Betrieb . . . . . . DE . .10
Pflege und Wartung . . . . . . DE . .11
Hilfe bei Störungen. . . . . . . DE . .12
Zubehör und Ersatzteile . . . DE . .14
Garantie . . . . . . . . . . . . . . . DE . .14
EG-Konformitätserklärung . DE . .14
Technische Daten . . . . . . . DE . .16
Wiederkehrende Prüfungen DE . .18
Umweltschutz
Die Verpackungsmaterialien
sind recyclebar. Bitte werfen
Sie die Verpackungen nicht in
den Hausmüll, sondern führen
Sie diese einer Wiederverwer-
tung zu.
Altgeräte enthalten wertvolle
recyclingfähige Materialien, die
einer Verwertung zugeführt
werden sollten. Batterien, Öl
und ähnliche Stoffe dürfen
nicht in die Umwelt gelangen.
Bitte entsorgen Sie Altgeräte
deshalb über geeignete Sam-
melsysteme.
Bitte Batterie oder Akku um-
weltgerecht entsorgen. Batteri-
en und Akkus enthalten Stoffe,
die nicht in die Umwelt gelan-
gen dürfen. Bitte entsorgen Sie
diese deshalb über geeignete
Sammelsysteme.
Bitte Motorenöl, Heizöl, Diesel und Ben-
zin nicht in die Umwelt gelangen lassen.
Bitte Boden schützen und Altöl umwelt-
gerecht entsorgen.
Geräteelemente
Pb
5DE

– 2
18 Ölschauglas
19 Sicherheitsventil
20 Brennerdeckel
21 Durchlauferhitzer
22 Zündkerzenstecker
23 Brennerschauglas
24 Düsenstock
25 Schwimmerbehälter
26 Enthärterbehälter
27 Magnetventil
28 Wassermangelsicherung
29 Sieb in der Wassermangelsicherung
30 Druckschalter
31 Öleinfüllbehälter
32 Hochdruckpumpe
33 Typenschild
34 Ölablassschraube (Motor)
35 Ölmessstab (Motor)
36 Reinigungsmittel-Saugschlauch mit Fil-
ter
37 Ölablassschraube (Pumpe)

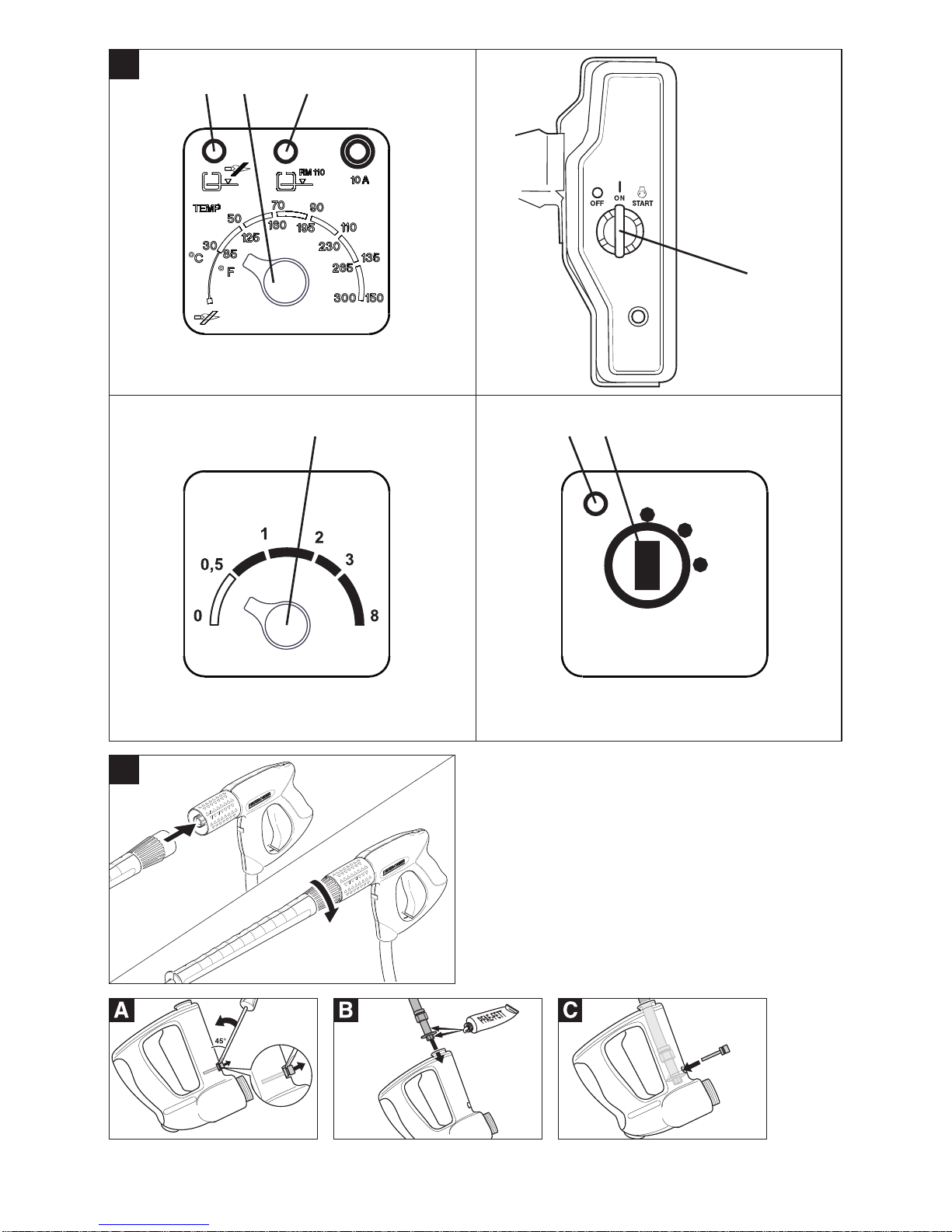

Bild 3
1 Geräteschalter
2 Kontrolllampe Brennstoff
3 Kontrolllampe Flüssigenthärter
4 Reinigungsmittel-Dosierventil
5 Schlüsselschalter Elektrostarteinrich-
tung
6 Kontrolllampe „Zündung ein“
Gefahr
Bezeichnet eine unmittelbar drohende Ge-
fahr. Bei Nichtbeachten des Hinweises dro-
hen Tod oder schwerste Verletzungen.
몇Warnung
Bezeichnet eine möglicherweise gefährli-
che Situation. Bei Nichtbeachten des Hin-
weises können leichte Verletzungen oder
Sachschäden eintreten.
Hinweis
Bezeichnet Anwendungstipps und wichtige
Informationen.
Hochdruckstrahlen können bei
unsachgemäßem Gebrauch ge-
fährlich sein. Der Strahl darf
nicht auf Personen, Tiere, aktive elektri-
sche Ausrüstung oder auf das Gerät selbst
gerichtet werden.
Gemäß gültiger Vorschriften darf
das Gerät nie ohne Systemtrenner
am Trinkwassernetz betrieben
werden. Es ist ein geeigneter Sys-
temtrenner der Fa. KÄRCHER oder alter-
nativ ein Systemtrenner gemäß EN 12729
Typ BA zu verwenden. Wasser, das durch
einen Systemtrenner geflossen ist, wird als
nicht trinkbar eingestuft.
Vorsicht
Systemtrenner immer an der Wasserver-
sorgung, niemals direkt am Gerät anschlie-
ßen!
Hinweis
Gilt nur für Deutschland: Das Gerät ist nur
für den mobilen (nicht stationären) Betrieb
bestimmt.
–Das Gerät wird speziell dort eingesetzt,
wo kein elektrischer Anschluss zur Ver-
fügung steht und mit Heißwasser gear-
beitet werden soll.
Bedienfeld
Symbole in der Betriebsanlei-
tung

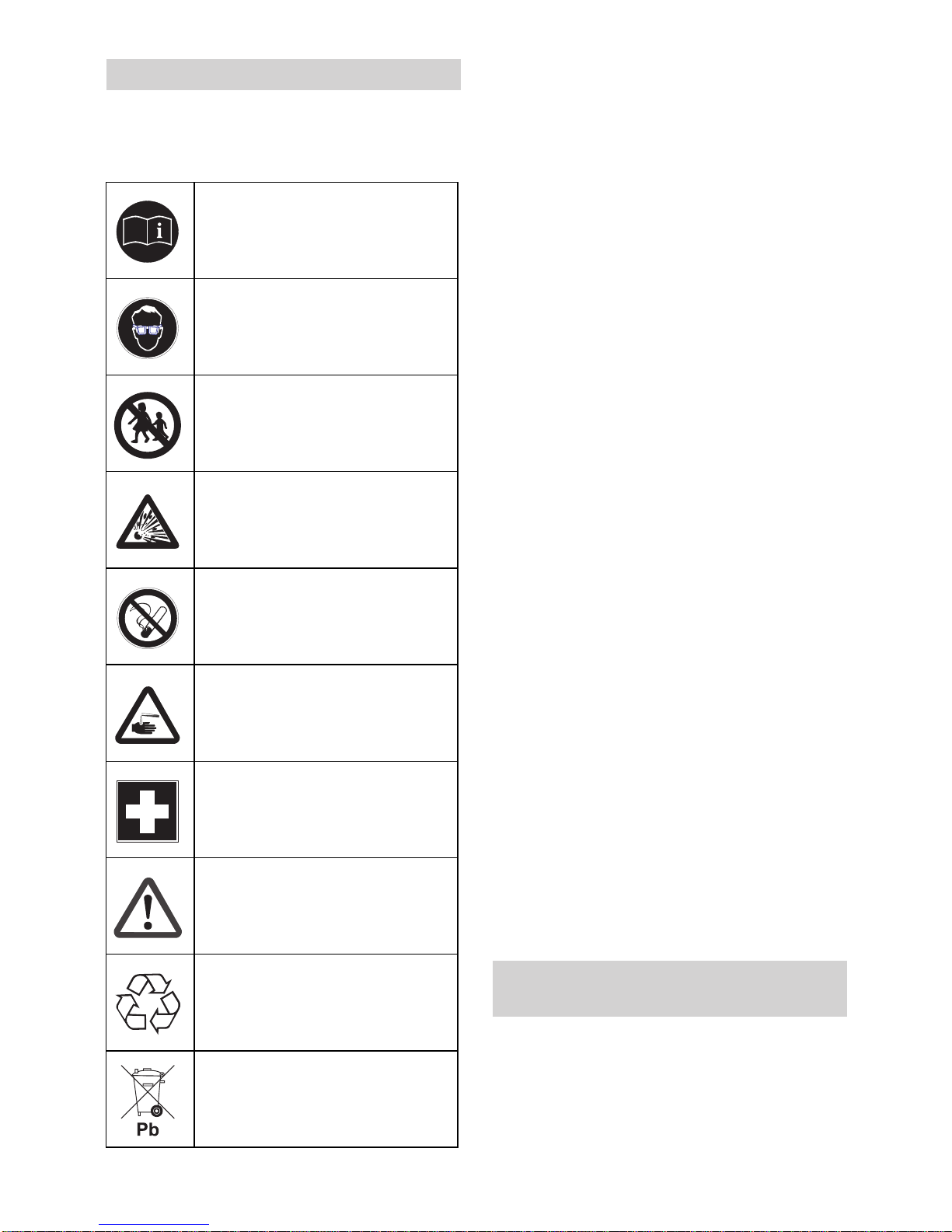

Symbole auf dem Gerät
Vergiftungsgefahr! Abga-
se nicht einatmen.
Verbrennungsgefahr
durch heiße Oberflächen!
Bestimmungsgemäße Ver-
wendung
6 DE

– 3
–Reinigen von: Maschinen, Fahrzeugen,
Bauwerken, Werkzeugen, Fassaden,
Terrassen, Gartengeräten, etc.
Gefahr
Verletzungsgefahr! Beim Einsatz an Tank-
stellen oder anderen Gefahrenbereichen
entsprechende Sicherheitsvorschriften be-
achten.
Gefahr
–Hochdruckreiniger nicht betreiben,
wenn Kraftstoff verschüttet worden ist,
sondern das Gerät an einen anderen
Ort bringen und jegliche Funkenbildung
vermeiden.
–Kraftstoff nicht in der Nähe von offenem
Feuer oder Geräten wie Öfen, Heizkes-
sel, Wassererhitzer usw. aufbewahren,
verschütten oder verwenden, die eine
Zündflamme haben oder Funken erzeu-
gen können.
–Leicht entzündbare Gegenstände und
Materialien vom Schalldämpfer fernhal-
ten (mindestens 2 m).
–Motor nicht ohne Schalldämpfer betrei-
ben und diesen regelmäßig kontrollie-
ren, reinigen und nötigenfalls erneuern.
–Motor nicht in wald-, busch- oder gras-
bestandenem Gelände einsetzen, ohne
dass der Auspuff mit einem Funkenfän-
ger ausgerüstet ist.
–Außer bei Einstellarbeiten den Motor
nicht mit abgenommenem Luftfilter oder
ohne Abdeckung über dem Ansaugstut-
zen laufen lassen.
–Keine Verstellungen an Regelfedern,
Reglergestängen oder anderen Teilen
vornehmen, die eine Erhöhung der Mo-
tordrehzahl bewirken können.
–Verbrennungsgefahr! Heiße Schall-
dämpfer, Zylinder oder Kühlrippen nicht
berühren.
–Hände und Füße nie in die Nähe be-
wegter oder umlaufender Teile bringen.
–Vergiftungsgefahr! Gerät darf nicht in
geschlossenen Räumen betrieben wer-
den.
–Jeweilige nationale Vorschriften des
Gesetzgebers für Flüssigkeitsstrahler
beachten.
–Jeweilige nationale Vorschriften des
Gesetzgebers zur Unfallverhütung be-
achten. Flüssigkeitsstrahler müssen re-
gelmäßig geprüft und das Ergebnis der
Prüfung schriftlich festgehalten werden.
–Die Heizeinrichtung des Gerätes ist
eine Feuerungsanlage. Feuerungsan-
lagen müssen regelmäßig nach den je-
weiligen nationalen Vorschriften des
Gesetzgebers überprüft werden.
–Gemäß gültigen nationalen Bestim-
mungen muss dieser Hochdruckreini-
ger bei gewerblichem Einsatz erstmalig
von einer befähigten Person in Betrieb
genommen werden. KÄRCHER hat die-
se Erstinbetriebnahme bereits für Sie
durchgeführt und dokumentiert. Die Do-
kumentation dazu erhalten Sie auf
Nachfrage über Ihren KÄRCHER Part-
ner. Bitte halten Sie bei Nachfragen zur
Dokumentation die Teile- und Wer-
knummer des Gerätes bereit.
–Wir weisen darauf hin, dass das Gerät
gemäß den gültigen nationalen Bestim-
mungen wiederkehrend von einer befä-
higten Person geprüft werden muss.
Bitte wenden Sie sich dazu an Ihren
KÄRCHER Partner.
Gefahr
Verletzungsgefahr!
–Nur Original-Hochdruckschläuche ver-
wenden.
Bitte mineralölhaltiges Abwasser nicht
ins Erdreich, Gewässer oder Kanalisati-
on gelangen lassen. Motorenwäsche und
Unterbodenwäsche deshalb bitte nur an
geeigneten Plätzen mit Ölabscheider
durchführen.
Sicherheitshinweise
Allgemein
Hochdruckschlauch
7DE

– 4
–Der Hochdruckschlauch und die Spritz-
einrichtung müssen für den in den
Technischen Daten angegebenen ma-
ximalen Betriebsüberdruck geeignet
sein.
–Kontakt mit Chemikalien vermeiden.
–Hochdruckschlauch täglich kontrollie-
ren.
Geknickte Schläuche nicht mehr ver-
wenden.
Ist die äußere Drahtlage sichtbar,
Hochdruckschlauch nicht mehr verwen-
den.
–Hochdruckschlauch mit beschädigtem
Gewinde nicht mehr verwenden.
–Hochdruckschlauch so verlegen, dass
dieser nicht überfahren werden kann.
–Durch Überfahren, Knicken, Stoßen be-
lasteten Schlauch nicht mehr verwen-
den, auch wenn keine Beschädigung
sichtbar ist.
–Hochdruckschlauch so lagern, dass
keine mechanischen Belastungen auf-
treten.
Sicherheitseinrichtungen dienen dem
Schutz des Benutzers und dürfen nicht au-
ßer Kraft gesetzt oder in ihrer Funktion um-
gangen werden.
Die Wassermangelsicherung verhindert die
Überhitzung des Brenners bei Wasserman-
gel. Nur bei ausreichender Wasserversor-
gung geht der Brenner in Betrieb.
–Ist die Handspritzpistole geschlossen,
öffnet sich das Überströmventil und die
Hochdruckpumpe leitet das Wasser zur
Pumpensaugseite zurück. Dadurch
wird eine Überschreitung des zulässi-
gen Arbeitsdrucks verhindert.
–Das Überströmventil ist werkseitig ein-
gestellt und plombiert. Einstellung nur
durch den Kundendienst.
–Das Sicherheitsventil öffnet, wenn das
Überströmventil defekt ist.
–Das Sicherheitsventil ist werkseitig ein-
gestellt und plombiert. Einstellung nur
durch den Kundendienst.
Der Druckschalter schaltet den Brenner bei
Unterschreitung des minimalen Arbeits-
drucks aus und bei Überschreitung wieder
ein.
몇Gefahr
Verletzungsgefahr! Gerät, Zuleitungen,
Hochdruckschlauch und Anschlüsse müs-
sen in einwandfreiem Zustand sein. Falls
der Zustand nicht einwandfrei ist, darf das
Gerät nicht benutzt werden.
몇Warnung
Bei milchigem Öl sofort Kärcher-Kunden-
dienst informieren.
Ölstand der Hochdruckpumpe am
Ölschauglas kontrollieren.
Gerät nicht in Betrieb nehmen, wenn der
Ölstand unter „MIN“ abgesunken ist.
Bei Bedarf Öl nachfüllen (siehe Techni-
sche Daten).
Abschnitt „Sicherheitshinweise“ beach-
ten!
Vor Inbetriebnahme die Betriebsanlei-
tung des Motorenherstellers lesen und
insbesondere die Sicherheitshinweise
beachten.
Luftfilter prüfen.
Ölstand des Motors kontrollieren.
Gerät nicht in Betrieb nehmen, wenn der
Ölstand unter „MIN“ abgesunken ist.
Bei Bedarf Öl nachfüllen.
Sicherheitseinrichtungen
Wassermangelsicherung
Überströmventil
Sicherheitsventil
Druckschalter
Inbetriebnahme
Ölstand der Hochdruckpumpe kont-
rollieren
Motor
8 DE

– 5

Kraftstofftank mit bleifreiem Benzin füllen.
Keine 2-Takt-Mischung verwenden.
Kraftstofftank mit Dieselkraftstoff füllen.
몇Warnung
Beschädigungsgefahr der Brennstoffpum-
pe durch Trockenlauf. Brennstofftank auch
bei Kaltwasserbetrieb soweit befüllen, bis
die Kontrolllampe Brennstoff erlischt.
Gefahr
Explosionsgefahr! Nur Dieselkraftstoff oder
leichtes Heizöl einfüllen. Ungeeignete
Brennstoffe, z. B. Benzin, dürfen nicht ver-
wendet werden.
Brennstoff auffüllen.
Tankverschluss schließen.
Übergelaufenen Brennstoff abwischen.
Hinweis
Ein Probegebinde Flüssigenthärter ist im
Lieferumfang enthalten.

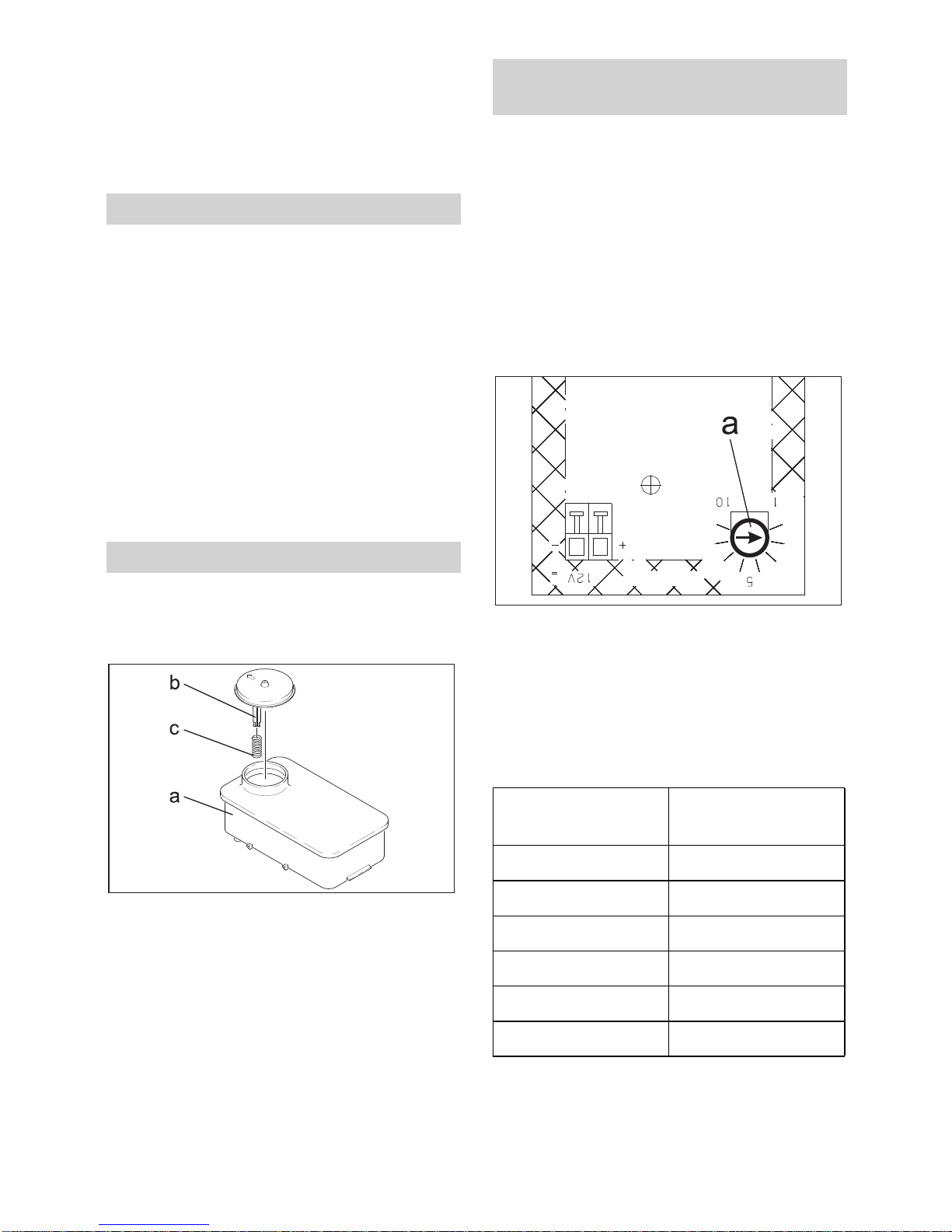

Feder (c) von der Deckelstütze (b) des
Enthärterbehälters (a) entfernen.
Behälter mit Kärcher-Enthärterflüssig-
keit RM 110 (Best.-Nr. 2.780-001) fül-
len.
–Der Flüssigenthärter verhindert die Ver-
kalkung der Heizschlange beim Betrieb
mit kalkhaltigem Leitungswasser. Er
wird dem Zulauf im Wasserkasten tröpf-
chenweise zudosiert.
–Die Dosierung ist werkseitig auf mittlere
Wasserhärte eingestellt.
Gefahr
Gefährliche elektrische Spannung! Einstel-
lung darf nur durch eine Elektro-Fachkraft
erfolgen.
Die örtliche Wasserhärte ermitteln:
–Über das örtliche Versorgungsunter-
nehmen,
–mit einem Härteprüfgerät (Best.-Nr.
6.768-004).
Elektrokasten öffnen.
Drehpotentiometer (a) je nach Wasser-
härte einstellen. Aus der Tabelle kann
die richtige Einstellung entnommen
werden.
Beispiel:
Für eine Wasserhärte von 15 °dH Skalen-
wert 7 am Drehpotentiometer einstellen.
HDS 1000 BE:
HDS 1000 DE:
Brennstoff auffüllen
Flüssigenthärter auffüllen
Zudosierung Flüssigenthärter ein-
stellen
Wasserhärte (°dH) Skala am Drehpo-
tentiometer
510
10 8
15 7
20 6,5
25 6
30 5,5
9DE

– 6
Beachten Sie beim Umgang mit Batterien
unbedingt folgende Warnhinweise:
Gefahr
Explosionsgefahr! Keine Werkzeuge oder
Ähnliches auf die Batterie, d.h. auf Endpole
und Zellenverbinder legen.
Gefahr
Verletzungsgefahr! Wunden niemals mit
Blei in Berührung bringen. Nach der Arbeit
an Batterien immer die Hände reinigen.
Gefahr
Verletzungsgefahr! Sicherheitsvorschriften
beim Umgang mit Batterien beachten. Ge-
brauchsanweisung des Ladegerätherstel-
lers beachten.
Batterie abklemmen.
Pluspol-Leitung des Ladegerätes mit
dem Pluspolanschluss der Batterie ver-
binden.
Minuspol-Leitung des Ladegerätes mit
dem Minuspolanschluss der Batterie
verbinden.
Netzstecker einstecken und Ladegerät
einschalten.
Batterie mit kleinstmöglichem Lade-
strom laden.
몇Warnung
Bei säuregefüllten Batterien regelmäßig
den Flüssigkeitsstand überprüfen.
Alle Zellverschlüsse herausdrehen.
Bei zu geringem Flüssigkeitspegel Zel-
len mit destilliertem Wasser bis zur
Markierung auffüllen.
Batterie laden.
Zellverschlüsse einschrauben.
Bild 4
Strahlrohr mit Handspritzpistole verbin-
den.
Verschraubung des Strahlrohrs hand-
fest anziehen.
Batterie
Sicherheitshinweise Batterie
Hinweise auf der Batterie und
in der Gebrauchsanweisung
beachten!
Augenschutz tragen!
Kinder von Säure und Batteri-
en fern halten!
Explosionsgefahr!
Feuer, Funken, offenes Licht
und Rauchen verboten!
Verätzungsgefahr!
Erste Hilfe!
Warnvermerk!
Entsorgung!
Batterie nicht in Mülltonne
werfen!
Batterie laden
Flüssigkeitsstand der Batterie prüfen
und korrigieren
Handspritzpistole, Strahlrohr, Düse
und Hochdruckschlauch montieren
10 DE

– 7
Hochdruckdüse in Überwurfmutter ein-
setzen.
Überwurfmutter montieren und fest an-
ziehen.
Hochdruckschlauch am Hochdruckan-
schluss des Gerätes montieren.
Bild A-C
Anschlusswerte siehe Technische Daten.
Zulaufschlauch am Wasseranschluss
des Gerätes und am Wasserzulauf
(zum Beispiel Wasserhahn) anschlie-
ßen.
Hinweis
Der Zulaufschlauch ist nicht im Lieferum-
fang enthalten.
–Dieser Hochdruckreiniger ist mit ent-
sprechendem Zubehör zum Ansaugen
von Oberflächenwasser z. B. aus Re-
gentonnen oder Teichen geeignet.
–Ansaughöhe max. 1 m.
Gefahr
Saugen Sie niemals Wasser aus einem
Trinkwasserbehälter an.
Gefahr
Saugen Sie niemals lösungsmittelhaltige
Flüssigkeiten wie Lackverdünnung, Ben-
zin, Öl oder ungefiltertes Wasser an. Die
Dichtungen im Gerät sind nicht lösungsmit-
telbeständig. Der Sprühnebel von Lö-
sungsmitteln ist hochentzündlich, explosiv
und giftig.
Saugschlauch (Durchmesser mindes-
tens 3/4“) mit Filter (Zubehör) am Was-
seranschluss anschließen.
Reinigungsmittel-Dosierventil auf „0“
stellen.
Gefahr
Verletzungsgefahr! Gerät nie ohne mon-
tiertes Strahlrohr verwenden. Strahlrohr vor
jeder Benutzung auf festen Sitz überprü-
fen. Verschraubung des Strahlrohrs muss
handfest angezogen sein.
Gefahr
–Gerät auf einen festen Untergrund stel-
len.
–Der Hochdruckreiniger darf nicht von
Kindern betrieben werden. (Gefahr von
Unfällen durch unsachgemäße Ver-
wendung des Gerätes).
–Der Hochdruckstrahl erzeugt bei der
Benutzung des Gerätes einen hohen
Geräuschpegel. Gefahr von Gehör-
schäden. Bei der Arbeit mit dem Gerät
unbedingt einen geeigneten Gehör-
schutz tragen.
–Der aus der Hochdruckdüse austreten-
de Wasserstrahl verursacht einen
Rückstoß der Pistole. Ein abgewinkel-
tes Strahlrohr kann zusätzlich ein Dreh-
moment verursachen. Deshalb
Strahlrohr und Pistole fest in den Hän-
den halten.
–Niemals Wasserstrahl auf Personen,
Tiere, das Gerät selbst oder elektrische
Bauteile richten.
–Fahrzeugreifen/Reifenventile dürfen
nur mit einem Mindest-Spritzabstand
von 30 cm gereinigt werden. Sonst
kann der Fahrzeugreifen/das Reifen-
ventil durch den Hochdruckstrahl be-
schädigt werden. Das erste Anzeichen
einer Beschädigung ist die Verfärbung
des Reifens. Beschädigte Fahrzeugrei-
fen sind eine Gefahrenquelle.
–Asbesthaltige und andere Materialien,
die gesundheitsgefährdende Stoffe ent-
halten, dürfen nicht abgespritzt werden.
Montage Ersatz-Hochdruck-
schlauch
Wasseranschluss
Wasser aus Behälter ansaugen
Bedienung
11DE

– 8
–Zum Schutz des Betreibers vor Spritz-
wasser ist geeignete Schutzkleidung zu
tragen.
–Stets auf feste Verschraubung aller An-
schlussschläuche achten.
–Der Hebel der Handspritzpistole darf
bei Betrieb nicht festgeklemmt werden.
Gefahr
Gerät vor Düsenwechsel ausschalten und
Handspritzpistole betätigen, bis Gerät
drucklos ist.
Druck/Temperatur und Reinigungsmit-
telkonzentration entsprechend der zu
reinigenden Oberfläche einstellen.
Hinweis
Hochdruckstrahl immer zuerst aus größe-
rer Entfernung auf zu reinigendes Objekt
richten, um Schäden durch zu hohen Druck
zu vermeiden.
Der Spritzwinkel ist entscheidend für die
Wirksamkeit des Hochdruckstrahles. Im
Normalfall wird mit einer 25°-Flachstrahl-
Düse gearbeitet (im Lieferumfang).
Empfohlene Düsen, sind als Zubehör
lieferbar
–Für hartnäckige Verschmutzungen
0°-Vollstrahl-Düse
–Für empfindliche Oberflächen und
leichte Verschmutzungen
40°-Flachstrahl-Düse
–Für dickschichtige, hartnäckige Ver-
schmutzungen
Dreckfräser
–Düse mit verstellbarem Spritzwinkel,
zur Anpassung an verschiedene Reini-
gungsaufgaben
Winkel-Vario-Düse
–Schmutz lösen:
Reinigungsmittel sparsam aufsprühen
und 1...5 Minuten einwirken, aber nicht
eintrocknen lassen.
–Schmutz entfernen:
Gelösten Schmutz mit Hochdruckstrahl
abspülen.
Wasserzulauf öffnen.
Geräteschalter auf Betrieb mit Kalt-/
Heißwasser stellen.
Motor entsprechend der Betriebsanlei-
tung des Motorenherstellers starten.
Hebel der Handspritzpistole betätigen.
Geräteschalter auf „Brenner aus“ stel-
len.
Gefahr
Verbrühungsgefahr!
Geräteschalter auf gewünschte Ar-
beitstemperatur (max. 98 °C) einstel-
len. Der Brenner wird eingeschaltet.
Gefahr
Verbrühungsgefahr! Bei Arbeitstemperatu-
ren über 98 °C darf der Arbeitsdruck 3,2
MPa (32 bar) nicht überschreiten.
Zur Umrüstung von Heißwasser- auf
Dampfstufenbetrieb ist das Gerät kaltzu-
fahren und auszuschalten. Die Umrüstung
ist wie folgt durchzuführen:

Hochdruckdüse durch Dampfdüse
ersetzen.
Druck-/Mengenregulierung an der
Handspritzpistole auf minimale Förder-
menge (-) einstellen.
Temperaturregler auf min. 100 °C stel-
len.
Gefahr
Verbrühungsgefahr!
Wir empfehlen folgende Reinigungstempe-
raturen:
–Entkonservieren, stark fetthaltige Ver-
schmutzungen
100-110 °C
Düse wechseln
Reinigen
Arbeiten mit der Hochdruckdüse
Empfohlene Reinigungsmethode
Gerät einschalten
Betrieb mit Kaltwasser
Betrieb mit Heißwasser
Betrieb mit Dampf
12 DE

– 9
–Auftauen von Zuschlagstoffen, teilwei-
se Fassadenreinigung
bis 140 °C
Arbeitsdruck und Fördermenge durch
Drehen der Druck-/Mengenregulierung
an der Handspritzpistole einstellen (+/-
).
Gefahr
Beim Einstellen der Druck-/Mengenregulie-
rung darauf achten, dass sich die Ver-
schraubung des Strahlrohrs nicht löst.
몇Warnung
Ungeeignete Reinigungsmittel können das
Gerät und das zu reinigende Objekt be-
schädigen. Nur Reinigungsmittel verwen-
den, die von Kärcher freigegeben sind.
Dosierempfehlung und Hinweise, die den
Reinigungsmitteln beigegeben sind, be-
achten. Zum Schonen der Umwelt sparsam
mit Reinigungsmitteln umgehen.
Sicherheitshinweise auf den Reingungs-
mitteln beachten.
Kärcher-Reinigungsmittel garantieren ein
störungsfreies Arbeiten. Bitte lassen Sie
sich beraten oder fordern Sie unseren Ka-
talog oder unsere Reinigungsmittel-Infor-
mationsblätter an.
Reinigungsmittel-Saugschlauch in ei-
nen Behälter mit Reinigungsmittel hän-
gen.
Reinigungsmittel-Dosierventil auf ge-
wünschte Konzentration stellen.
Hebel der Handspritzpistole loslassen.
Hinweis
Wenn der Hebel der Handspritzpistole los-
gelassen wird, läuft der Motor mit Leerlauf-
drehzahl weiter. Dadurch zirkuliert das
Wasser innerhalb der Pumpe und erwärmt
sich. Wenn der Zylinderkopf an der Pumpe
die maximal zulässige Temperatur (80 °C)
erreicht hat, schaltet der Sicherheitsther-
mostat am Zylinderkopf den Motor ab.
Nach Abkühlung unter 50 °C kann das Ge-
rät wieder in Betrieb genommen werden.
Bei Betrieb mit Druckwasser aus dem Was-
serleitungsnetz kann das Abkühlen be-
schleunigt werden:
Hebel der Handspritzpistole ca. 2–3 Mi-
nuten ziehen, damit durchfließendes
Wasser den Zylinderkopf abkühlt.
Motor wieder starten.
Gefahr
Verbrühungsgefahr durch heißes Wasser!
Nach dem Betrieb mit Heißwasser oder
Dampf, muss das Gerät zur Abkühlung
mindestens zwei Minuten mit Kaltwasser
bei geöffneter Pistole betrieben werden.
Reinigungsmittel-Dosierventil auf „0“
stellen.
Gerät bei geöffneter Handspritzpistole
mindestens 1 Minute klarspülen.
Nach dem Betrieb mit salzhaltigem Wasser
(Meerwasser) Gerät mindestens 2–3 Minu-
ten bei geöffneter Handspritzpistole mit
Leitungswasser klarspülen.
몇Warnung
Motor niemals unter Volllast bei geöffneter
Handspritzpistole abstellen.
Geräteschalter auf „Brenner aus“ stel-
len.
Hebel der Handspritzpistole loslassen.
Motor regelt auf Leerlaufdrehzahl.
Geräteschalter am Motor auf „OFF"
stellen und Kraftstoffhahn zudrehen.
Wasserzulauf schließen.
Handspritzpistole betätigen, bis das
Gerät drucklos ist.
Handspritzpistole mit Sicherungsraste
gegen unbeabsichtigtes Öffnen si-
chern.
Wasserzulaufschlauch vom Gerät ab-
schrauben.
Arbeitsdruck und Fördermenge ein-
stellen
Betrieb mit Reinigungsmittel
Betrieb unterbrechen
Nach jedem Betrieb
Nach Betrieb mit Reinigungsmittel
Gerät ausschalten
13DE

– 10
Vorsicht
Verletzungs- und Beschädigungsgefahr! Ge-
wicht des Gerätes bei Lagerung beachten.
Vorsicht
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport be-
achten.
Beim Transport in Fahrzeugen Gerät
nach den jeweils gültigen Richtlinien
gegen Rutschen und Kippen sichern.
Mit Ihrem Händler können Sie eine regel-
mäßige Sicherheitsinspektion vereinbaren
oder einen Wartungsvertrag abschließen.
Bitte lassen Sie sich beraten.
몇Warnung
Verletzungsgefahr durch unbeabsichtigt
anlaufendes Gerät. Vor Arbeiten am Gerät
Zündkerzenstecker abziehen oder Batterie
abklemmen.
Verbrennungsgefahr! Heiße Schalldämp-
fer, Zylinder oder Kühlrippen nicht berüh-
ren.
Ölstand kontrollieren.
Bei milchigem Öl (Wasser im Öl), sofort
Kundendienst aufsuchen.
Sieb im Wasseranschluss reinigen.
Sieb in der Wassermangelsicherung
reinigen.
Filter am Reinigungsmittel-Saug-
schlauch reinigen.
Gerät entkalken.
Öl wechseln:
Auffangbehälter für ca. 1 Liter Öl bereit-
stellen.
Ölablassschraube herausdrehen.
Öl in Auffangbehälter ablassen.
Ölablassschraube eindrehen.
Neues Öl langsam bis zur „MAX“ Mar-
kierung am Ölbehälter einfüllen.
Hinweis
Luftblasen müssen entweichen können.
Ölsorte und Füllmenge siehe Techni-
sche Daten.
Druckprüfung gemäß Herstellervorga-
be durchführen.
Wartungsarbeiten am Motor entsprechend
den Angaben in der Betriebsanleitung des
Motorenherstellers ausführen.
Gefahr
Verletzungsgefahr!
Hochdruckschlauch auf Beschädigung
überprüfen (Berstgefahr).
Beschädigten Hochdruckschlauch unver-
züglich austauschen.
Bei Ablagerungen in den Rohrleitungen
steigt der Strömungswiderstand, so dass
die Belastung für den Motor zu groß wird.
Gefahr
Explosionsgefahr durch brennbare Gase!
Beim Entkalken ist Rauchen verboten. Für
gute Belüftung sorgen.
Gefahr
Verätzungsgefahr durch Säure! Schutzbril-
le und Schutzhandschuhe tragen.
Zur Entfernung dürfen nach gesetzlichen
Vorschriften nur geprüfte Kesselsteinlöse-
mittel mit Prüfzeichen benutzt werden.
Lagerung
Transport
Pflege und Wartung
Hochdruckpumpe
Wöchentlich
Monatlich
Nach 500 Betriebsstunden, mindestens
jährlich
Altöl umweltgerecht entsorgen oder an
einer autorisierten Sammelstelle abge-
ben.
Spätestens alle 5 Jahre wiederkehrend
Motor
Hochdruckschlauch
Gerät entkalken
Durchführung
14 DE

– 11
–RM 100 (Best.-Nr. 6.287-008) löst Kalk-
stein und einfache Verbindungen aus
Kalkstein und Waschmittelrückständen.
–RM 101 (Best.-Nr. 6.287-013) löst Abla-
gerungen, die mit RM 100 nicht ablös-
bar sind.
Einen 20-Liter-Behälter mit 15 l Wasser
füllen.
Einen Liter Kesselsteinlösemittel dazu-
geben.
Wasserschlauch direkt am Pumpen-
kopf anschließen und freies Ende in
den Behälter hängen.
Das angeschlossene Strahlrohr ohne
Düse in den Behälter stecken.
Motor entsprechend der Betriebsanlei-
tung des Motorenherstellers starten.
Handspritzpistole öffnen und während
des Entkalkens nicht wieder schließen.
Geräteschalter auf Arbeitstemperatur
von 40 °C einstellen.
Gerät laufen lassen, bis Arbeitstempe-
ratur erreicht ist.
Gerät abschalten und 20 Minuten ste-
hen lassen. Die Handspritzpistole muss
geöffnet bleiben.
Gerät anschließend leerpumpen.
Hinweis
Wir empfehlen zum Korrosionsschutz und
zur Neutralisierung der Säurereste an-
schließend eine alkalische Lösung (z. B.
RM 81) über den Reinigungsmittelbehälter
durch das Gerät zu pumpen.
몇Warnung
Beschädigungsgefahr! Gefrierendes Was-
ser im Gerät kann Teile des Gerätes zer-
stören.
–Gerät im Winter in einem beheizten
Raum aufbewahren oder entleeren. Bei
längeren Betriebspausen empfiehlt es
sich, Frostschutzmittel durch das Gerät
zu pumpen.
–Ist eine frostfreie Lagerung nicht mög-
lich, Gerät stilllegen.
Wasserzulaufschlauch und Hochdruck-
schlauch abschrauben.
Zulaufleitung am Kesselboden ab-
schrauben und Heizschlange leerlau-
fen lassen.
Gerät max. 1 Minute laufen lassen bis
Pumpe und Leitungen leer sind.
Hinweis
Handhabungsvorschriften des Frostschutz-
mittelherstellers beachten.
Handelsübliches Frostschutzmittel in
Schwimmerbehälter einfüllen.
Gerät (ohne Brenner) einschalten, bis
Gerät komplett durchspült ist.
Dadurch wird auch ein gewisser Korrosi-
onsschutz erreicht.
몇Warnung
Verletzungsgefahr durch unbeabsichtigt
anlaufendes Gerät. Vor Arbeiten am Gerät
Zündkerzenstecker abziehen oder Batterie
abklemmen.
Verbrennungsgefahr! Heiße Schalldämp-
fer, Zylinder oder Kühlrippen nicht berüh-
ren.
–Brennstofftank leer
Auffüllen.
–Flüssigenthärter-Behälter ist leer, aus
technischen Gründen verbleibt immer
ein Rest im Behälter.
Auffüllen.
–Elektroden im Behälter verschmutzt
Elektroden reinigen.
Hinweise in der Betriebsanleitung des Mo-
torenherstellers beachten!
–Kraftstofftank leer
Frostschutz
Wasser ablassen
Gerät mit Frostschutzmittel durchspülen
Hilfe bei Störungen
Kontrolllampe Brennstoff leuchtet
Kontrolllampe Flüssigenthärter
leuchtet
Gerät läuft nicht
15DE

– 12
Auffüllen.
–HDS 1000 BE: Zündkerze (Motor) ver-
schmutzt/defekt
Zündkerze reinigen oder wechseln.
–Sicherheitsthermostat an der Hoch-
druckpumpe hat das Gerät nach länge-
rem Kreislaufbetrieb abgeschaltet
Gerät abkühlen lassen, danach wieder
einschalten. Siehe hierzu auch Ab-
schnitt „Betrieb unterbrechen“.
–Betriebsdrehzahl des Motors zu niedrig
Betriebsdrehzahl des Motors prüfen
(siehe Technische Daten).
–HDS 1000 BE: Zündkerze (Motor) ver-
schmutzt/defekt
Zündkerze reinigen oder wechseln.
–Düse verstopft/ausgewaschen
Düse reinigen/erneuern.
–Sieb im Wasseranschluss verschmutzt
Sieb reinigen.
–Wasserzulaufmenge zu gering
Wasserzulaufmenge prüfen (siehe
Technische Daten).
–Zulaufleitungen zur Pumpe undicht
oder verstopft
Sämtliche Zulaufleitungen zur Pumpe
prüfen.
–Luft im System
Pumpe entlüften:
Reinigungsmittel-Dosierventil auf „0“
stellen.
Wasserzulauf öffnen.
Motor entsprechend der Betriebsanlei-
tung des Motorenherstellers starten.

Zur Entlüftung des Gerätes Düse ab-
schrauben und Gerät so lange laufen las-
sen, bis das Wasser blasenfrei austritt.
Gerät ausschalten und Düse wieder
aufschrauben.
–Pumpe undicht
Hinweis
Zulässig sind 3 Tropfen/Minute.
Bei stärkerer Undichtigkeit Gerät durch
Kundendienst prüfen lassen.
–Zulaufleitungen zur Pumpe undicht
Sämtliche Zulaufleitungen zur Pumpe
prüfen.
–Luft im System
Pumpe entlüften:
Reinigungsmittel-Dosierventil auf „0“
stellen.
Wasserzulauf öffnen.
Motor entsprechend der Betriebsanlei-
tung des Motorenherstellers starten.

Zur Entlüftung des Gerätes Düse ab-
schrauben und Gerät so lange laufen las-
sen, bis das Wasser blasenfrei austritt.
Gerät ausschalten und Düse wieder
aufschrauben.
–Reinigungsmittel-Saugschlauch mit Fil-
ter undicht oder verstopft
Reinigungsmittel-Saugschlauch mit Fil-
ter prüfen/reinigen.
–Rückschlagventil im Anschluss des
Reinigungsmittel-Saugschlauches ver-
klebt
Rückschlagventil im Anschluss des
Reinigungsmittel-Saugschlauches rei-
nigen/erneuern.
–Reinigungsmittel-Dosierventil ist ge-
schlossen oder undicht/verstopft
Reinigungsmittel-Dosierventil öffnen
oder prüfen/reinigen.
–Düse verstopft
Düse reinigen.
–Gerät ist verkalkt
Gerät entkalken.
–Sieb in der Wassermangelsicherung
verschmutzt
Sieb reinigen.
–Überströmventil defekt
Überströmventil austauschen (Kunden-
dienst).
Gerät baut keinen Druck auf
Hochdruckpumpe undicht
Hochdruckpumpe klopft
Gerät saugt kein Reinigungsmittel
an
Überströmventil macht bei geöffne-
ter Handspritzpistole laufend auf/zu
16 DE

– 13
–Brennstofftank leer
Auffüllen.
–Wassermangel
Wasseranschluss prüfen, Zuleitungen
prüfen.
Sieb in der Wassermangelsicherung
reinigen.
–Brennstofffilter verschmutzt
Brennstofffilter wechseln.
–Kein Zündfunke
Ist beim Betrieb kein Zündfunke durch
das Schauglas sichtbar, Gerät durch
Kundendienst prüfen lassen.
–Arbeitsdruck/Fördermenge zu hoch
Arbeitsdruck/Fördermenge an der
Handspritzpistole verringern.
–Verrußte Heizschlange
Gerät vom Kundendienst entrußen las-
sen.
Kann die Störung nicht behoben wer-
den, muss das Gerät vom Kundendienst
überprüft werden.
–Es dürfen nur Zubehör und Ersatzteile
verwendet werden, die vom Hersteller
freigegeben sind. Original-Zubehör und
Original-Ersatzteile bieten die Gewähr
dafür, dass das Gerät sicher und stö-
rungsfrei betrieben werden kann.
–Eine Auswahl der am häufigsten benö-
tigten Ersatzteile finden Sie am Ende
der Betriebsanleitung.
–Weitere Informationen über Ersatzteile
erhalten Sie unter www.kaercher.com
im Bereich Service.
In jedem Land gelten die von unserer zu-
ständigen Vertriebs-Gesellschaft heraus-
gegebenen Garantiebedingungen. Etwaige
Störungen an dem Gerät beseitigen wir in-
nerhalb der Garantiefrist kostenlos, sofern
ein Material- oder Herstellungsfehler die
Ursache sein sollte.
Brenner zündet nicht
Eingestellte Temperatur wird bei
Betrieb mit Heißwasser nicht er-
reicht
Zubehör und Ersatzteile
Garantie
17DE

– 14
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EG-
Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
5.957-090
5.957-091
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]
Winnenden, 2011/07/01
EG-Konformitätserklärung
Produkt: Hochdruckreiniger
Typ: 1.811-xxx
Einschlägige EG-Richtlinien
97/23/EG
2006/42/EG (+2009/127/EG)
2000/14/EG
2004/108/EG
Kategorie der Baugruppe
II
Konformitätsverfahren
Modul H
Heizschlange
Konformitätsbewertung Modul H
Sicherheitsventil
Konformitätsbewertung Art. 3 Abs. 3
Steuerblock
Konformitätsbewertung Modul H
diverse Rohrleitungen
Konformitätsbewertung Art. 3 Abs. 3
Angewandte harmonisierte Normen
EN 55012: 2007 + A1: 2009
EN 60335–1
EN 60335–2–79
Angewandte Spezifikationen:
AD 2000 in Anlehnung
TRD 801 in Anlehnung
Name der benannten Stelle:
für 97/23/EG
TÜV Rheinland Industrie Service GmbH
Am Grauen Stein
51105 Köln
Kenn-Nr. 0035
Angewandtes Konformitätsbewer-
tungsverfahren
2000/14/EG:
Anhang V
Schallleistungspegel dB(A)
HDS 1000 BE
Gemessen: 106
Garantiert: 108
HDS 1000 DE
Gemessen: 105
Garantiert: 107
CEO Head of Approbation
18 DE

– 15
Technische Daten
HDS 1000 BE HDS 1000 DE
Motor
Typ -- Honda
GX 390, 1-
Zylinder, 4-
Takt
Yanmar
L 100 AE, 1-
Zylinder, 4-
Takt
Nennleistung bei 3600 1/min kW (PS) 9,6 (13) 7,4 (10)
Spezifischer Verbrauch g/kWh 313 250
Betriebsdrehzahl 1/min 3200-3400
Kraftstofftank l 6,5 5,5
Kraftstoff -- Benzin,
bleifrei *
Diesel
* Gerät ist geeignet für Kraftstoff E10
Wasseranschluss
Zulauftemperatur (max.) °C 30
Zulaufmenge (min.) l/h (l/min) 1000 (16,7)
Zulaufdruck (max.) MPa (bar) 0,6 (6)
Zulaufschlauch Best.-Nr. 4.440-207
Zulaufschlauch-Länge m 7,5
Zulaufschlauch-Durchmesser (min.) “ 3/4
Saughöhe aus offenem Behälter (20 °C) m 1
Leistungsdaten
Fördermenge Wasser l/h (l/min) 450-900 (7,5-15)
Arbeitsdruck Wasser (mit Standarddüse) MPa (bar) 4-21 (40-210) 4-20 (40-200)
Düsengröße 047 050
Max. Betriebsüberdruck (Sicherheitsventil) MPa (bar) 23 (230)
Fördermenge Dampfbetrieb l/h (l/min) 450 (7,5)
Max. Arbeitsdruck Dampfbetrieb (mit Dampf-
düse)
MPa (bar) 3,2 (32)
Teile-Nr. Dampfdüse -- 4.766-024
Max. Arbeitstemperatur Heißwasser °C 98
Arbeitstemperatur Dampfbetrieb °C 98-155
Reinigungsmittelansaugung l/h (l/min) 0-40 (0-0,7)
Brennerleistung kW 59
Maximaler Heizölverbrauch kg/h 5,56
Rückstoßkraft der Handspritzpistole (max.) N 51
19DE

– 16
Ermittelte Werte gemäß EN 60335-2-79
Geräuschemission
Schalldruckpegel LpA dB(A) 91 91
Unsicherheit KpA dB(A) 3 2
Schallleistungspegel LWA + Unsicherheit KWA dB(A) 108 107
Hand-Arm Vibrationswert
Handspritzpistole m/s2<2,5
Strahlrohr m/s2<2,5
Unsicherheit K m/s21
Betriebsstoffe
Brennstoff -- Heizöl EL oder Diesel
Ölmenge - Pumpe l 0,35
Ölsorte - Pumpe Motoren-
öl 15W40
Best.-Nr. 6.288-050.0
Maße und Gewichte
Länge x Breite x Höhe mm 1100 x 750 x 785
Gewicht kg 175,2 197
Brennstofftank l 34
HDS 1000 BE HDS 1000 DE
20 DE
