Kärcher BR 55/60 W Ep User manual

Deutsch 3
English 17
Français 30
Italiano 45
Nederlands 59
Español 73
Português 87
Dansk 102
Norsk 115
Svenska 128
Suomi 141
Ελληνικά 154
Türkçe 169
Руccкий 183
Magyar 198
Čeština 212
Slovenščina 226
Polski 239
Româneşte 254
Slovenčina 269
Hrvatski 283
Srpski 297
Български 311
Eesti 326
Latviešu 340
Lietuviškai 354
Українська 368
BR 55/60 W Ep
BD 55/60 W Ep
5.961-599.0 11/07

Deutsch 3
Lesen Sie vor der ersten Be-
nutzung Ihres Gerätes diese
Betriebsanleitung undhandelnSiedanach.
Bewahren Sie diese Betriebsanleitung für
späteren Gebrauch oder für Nachbesitzer
auf.
Sicherheitshinweise 3
Funktion 3
Bestimmungsgemäße Verwendung 4
Umweltschutz 4
Bedien- und Funktionselemente 5
Vor Inbetriebnahme 6
Betrieb 7
Anhalten und abstellen 9
Pflege und Wartung 10
Frostschutz 11
Transport 12
Störungen 12
Zubehör 13
Technische Daten 15
CE-Erklärung 16
Zubehör und Ersatzteile 16
Garantie 16
Lesen und beachten Sie vor der ersten Be-
nutzung des Gerätes diese Betriebsanlei-
tung und beiliegende Broschüre
Sicherheitshinweise für Bürstenreinigungs-
geräte und Sprühextraktionsgeräte, Nr.
5.956-251 und handeln Sie danach.
Das Gerät ist für den Betrieb auf Flächen
mit einer Steigung von bis zu 2% zugelas-
sen.
Bei Arbeiten an Stellen mit einer Steigung/
Gefälle zwischen 2-10 % muss zur Erhö-
hung Ihrer Sicherheit der Anbausatz (ABS)
Zusatzbremse 2.640-376 installiert sein.
Das Gerät darf nur betrieben werden,
wenn die Haube und alle Deckel ge-
schlossen sind.
Sicherheitseinrichtungen dienen dem
Schutz des Benutzers und dürfen nicht au-
ßer Betrieb gesetzt oder in ihrer Funktion
umgangen werden.
Wird der Sicherheitsschalter losgelassen,
schalten die Bürsten aus.
In dieser Betriebsanleitung werden folgen-
de Symbole verwendet:
Gefahr
Bezeichnet eine unmittelbar drohende Ge-
fahr. Bei Nichtbeachten des Hinweises dro-
hen Tod oder schwerste Verletzungen.
몇Warnung
Bezeichnet eine möglicherweise gefährli-
che Situation. Bei Nichtbeachten des Hin-
weises können leichte Verletzungen oder
Sachschäden eintreten.
Hinweis
BezeichnetAnwendungstipps undwichtige
Informationen.
Verletzungsgefahr durch Quetschen. Tank
beim Herunterschwenken nur in diesem
Bereich halten.
Das Gerät wird zur Nassreinigung von ebe-
nen Böden eingesetzt.
– Es kann durch Einstellen der Wasser-
menge,desAnpressdrucksderBürsten
und der Schmutzwasserabsaugung
leicht an die jeweilige Reinigungsaufga-
be angepasst werden.
– Eine Arbeitsbreite von 550 mm und ein
Fassungsvermögen der Frischwasser-
tanks von 60 l und des Schmutzwasser-
tanks von 55 l ermöglichen eine
Inhaltsverzeichnis
Sicherheitshinweise
Sicherheitseinrichtungen
Sicherheitsschalter
Symbole
Symbole auf dem Gerät
Funktion

4 Deutsch
effektive Reinigung bei hoher Einsatz-
dauer.
Hinweis
Entsprechend der jeweiligen Reinigungs-
aufgabe kann das Gerät mit verschiede-
nem Zubehör ausgestattet werden.
Fragen Sie nach unserem Katalog oder be-
suchen Sie uns im Internet unter www.ka-
ercher.com.
Verwenden Sie dieses Gerät ausschließ-
lich gemäß den Angaben in dieser Be-
triebsanleitung.
– Das Gerät darf nur zum Reinigen von
nicht feuchtigkeitsempfindlichen und
nichtpolierempfindlichenglattenBöden
benutzt werden.
– Das Gerät ist nicht geeignet zur Reini-
gung gefrorener Böden (z. B. in Kühl-
häusern).
– DasGerätdarfnurmitOriginal-Zubehör
und -Ersatzteilen ausgestattet werden.
– Das Gerät ist nicht fürden Einsatz in ex-
plosionsgefährdeten Umgebungen ge-
eignet.
– Mit dem Gerät dürfen keinebrennbaren
Gase, unverdünnte Säuren oder Lö-
sungsmittel aufgenommen werden.
Dazu zählen Benzin, Farbverdünner
oder Heizöl, die durch Verwirbelung mit
derSaugluftexplosiveGemischebilden
können. Ferner Aceton, unverdünnte
Säuren und Lösungsmittel, da sie die
im Gerät verwendeten Materialien an-
greifen.
– Das Gerät ist für den Betrieb auf Flä-
chen mit einer Steigung von bis zu 2%
zugelassen.
Bei Arbeiten an Stellen mit einer Stei-
gung/Gefälle zwischen 2-10 % muss
zur Erhöhung Ihrer Sicherheit der An-
bausatz (ABS) Zusatzbremse 2.640-
376 installiert sein.
– Beim Arbeiten mit dem Gerät muss der
Bediener geschlossenes Schuhwerk
tragen.
Bestimmungsgemäße Ver-
wendung
Umweltschutz
Die Verpackungsmaterialien
sind recyclebar. Bitte werfen
Sie die Verpackungen nicht in
den Hausmüll, sondern führen
Sie diese einer Wiederverwer-
tung zu.
Altgeräte enthalten wertvolle
recyclingfähigeMaterialien,die
einer Verwertung zugeführt
werden sollten. Batterien, Öl
und ähnliche Stoffe dürfen
nicht in die Umwelt gelangen.
Bitte entsorgen Sie Altgeräte
deshalb über geeignete Sam-
melsysteme.

Deutsch 5

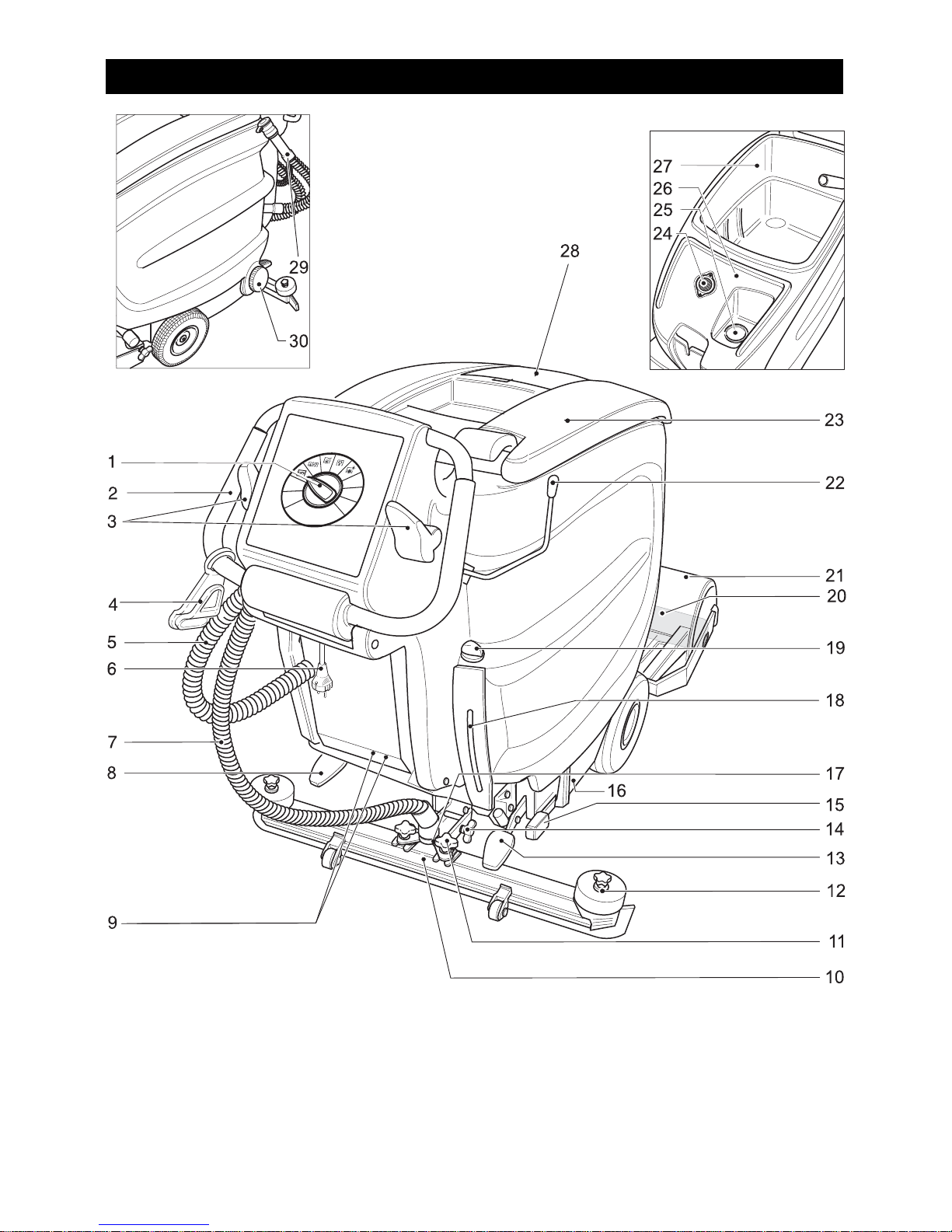

1 Programmwahlschalter
2 Schubbügel
3 Sicherheitsschalter (Bürstenantrieb)
4 Zugentlastungshaken
5 Ablassschlauch Schmutzwasser
6 Netzkabel
7 Saugschlauch
8 Pedal zum Betätigen der Feststellbrem-
se (Option)
9 Überlastsicherung
10 Saugbalken *
11 Kreuzgriffe zum Befestigen des Saug-
balkens
Bedien- und Funktionselemente

6 Deutsch
12 Kreuzgriffe zum Austauschen der
Sauglippen
13 Pedal zum Anheben/Absenken des
Reinigungskopfes
14 Flügelmuttern zum Neigen des Saug-
balkens
15 Hebel zum Einstellen des Bürsten-An-
pressdrucks
16 Typenschild
17 Saugbalkenaufhängung
18 Füllstandsanzeige Frischwasser
19 Regulierknopf Wassermenge
20 Bürstenwalzen (BR-Variante), Schei-
benbürsten (BD-Variante) *
21 Reinigungskopf
22 Hebel Saugbalkenabsenkung
23 Deckel für Schmutzwasser-/Frischwas-
sertank
24 Flusensieb
25 Einfüllstutzen Frischwassertank
26 Frischwassertank
27 Schmutzwassertank
28 Abdeckung Luftkanal (fest montiert,
Entfernung nur durch Fachpersonal)
29 Dosiereinrichtung für Schmutzwasser
30 Verschluss Frischwassertank
* nicht dargestellt
1OFF
Gerät ist außer Betrieb.
2 Scheuersaugen
Boden nass reinigen und Schmutzwas-
ser aufsaugen.
3 Nassschrubben
Boden nass reinigen und Reinigungs-
mittel einwirken lassen.
4 Saugen
Schmutzflotte aufsaugen.
5Polieren
Boden ohne Flüssigkeitsauftrag polieren.
Vor Inbetriebnahme müssen die Scheiben-
bürsten montiert werden (siehe „Wartungs-
arbeiten“).
Die Bürsten sind montiert.
ÎSaugbalken so in Saugbalkenaufhän-
gung einsetzen, dass das Formblech
über der Aufhängung liegt.
ÎKreuzgriffe festziehen.
ÎSaugschlauch aufstecken.
ÎLange seitliche Bretter der Verpackung
als Rampe an die Palette legen.

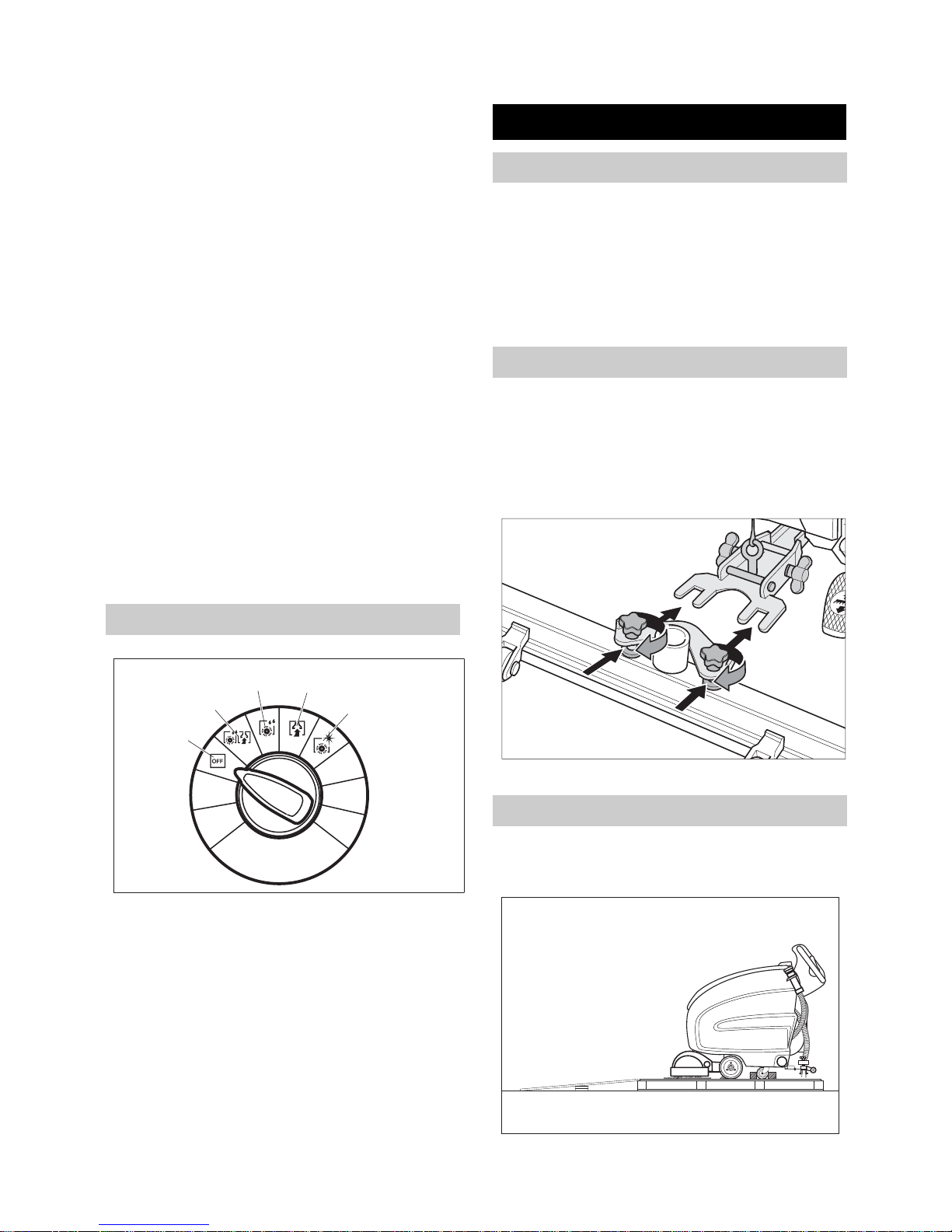

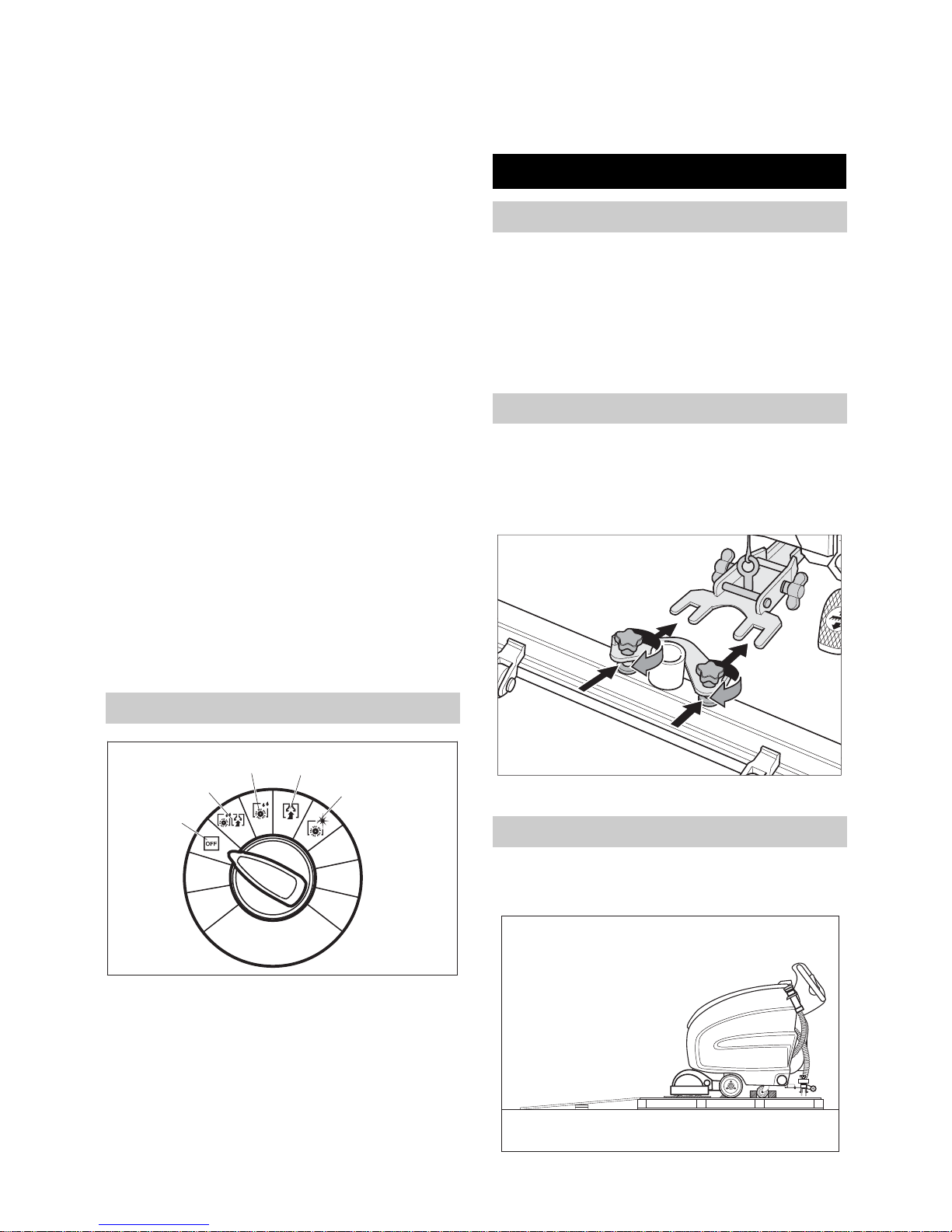

Programmwahlschalter
1
2
34
5
Vor Inbetriebnahme
Bürsten montieren
BD Variante
BR Variante
Saugbalken montieren
Abladen

Deutsch 7
ÎRampe mit Nägeln an der Palette be-
festigen.
ÎKurze Bretter zur Abstützung unter die
Rampe legen.
ÎHolzleisten vor den Rädern entfernen.
ÎReinigungskopfmitPedal anhebenund
Kartonage entfernen.
ÎGerät langsam von der Rampe schie-
ben.
Gefahr
Verletzungsgefahr. Fußpedale immer nur
mit einem Fuß treten. Der andere Fuß
muss fest und sicher auf dem Boden ste-
hen bleiben.
ÎEnde des Verlängerungskabels als
Schlaufe in Zugentlastungshaken ein-
hängen.
ÎNetzstecker einstecken.
몇Warnung
Beschädigungsgefahr. Zum Rückwärtsfah-
ren muss der Saugbalken angehoben wer-
den.
Hinweis
Das Gerät ist so aufgebaut, dass der Bürs-
tenkopf rechts übersteht. Dies ermöglicht
ein übersichtliches, randnahes Arbeiten.
ÎProgrammwahlschalter auf gewünsch-
tes Reinigungsprogramm drehen.
ÎFeststellbremse (Option) lösen, dazu
Pedal nach unten drücken und nach
links bewegen. Dann Pedal nach oben
gehen lassen.
ÎWassermenge entsprechend der Ver-
schmutzung des Bodenbelages am Re-
gulierknopf einstellen.
ÎSaugbalken absenken.
ÎBürsten durch vorwärts- oder rück-
wärtsbewegen des Sicherheitsschal-
ters einschalten. Durch die laufenden
Bürsten wird das Gerät leicht vorwärts
gezogen.
ÎBürsten ausschalten: Sicherheitsschal-
ter loslassen. Das Gerät wird nicht
mehr vorwärts gezogen.
ÎDeckel öffnen.
ÎFrischwasser (maximal 60 °C) bis zur
Unterkante des Einfüllstutzens einfül-
len.
몇Warnung
Beschädigungsgefahr. Nur empfohlene
Reinigungsmittel verwenden. Für andere
Reinigungsmittel trägt der Betreiber das er-
höhte Risiko hinsichtlich der Betriebssi-
cherheit und Unfallgefahr.
Nur Reinigungsmittel verwenden, die frei
von Lösungsmitteln, Salz- und Flusssäure
sind.
Hinweis
Keine stark schäumenden Reinigungsmit-
tel verwenden.
Empfohlene Reinigungsmittel:
Betrieb
Netzanschluss herstellen
Fahren
Betriebsstoffe einfüllen
Frischwasser
Reinigungsmittel

8 Deutsch
ÎReinigungsmittel beigeben. Hinweise
zur Dosierung beachten.
ÎWassermenge entsprechend der Ver-
schmutzung des Bodenbelages am Re-
gulierknopf einstellen.
Hinweis
Erste Reinigungsversuche mit geringer
Wassermengedurchführen.Wassermenge
Schritt für Schritt erhöhen, bis das ge-
wünschte Reinigungsergebnis erreicht ist.
ÎHebel nach unten drücken; der Saug-
balken wird abgesenkt und die Saugtur-
bine eingeschaltet.
Hinweis
Zum Reinigen von gefliesten Böden gera-
den Saugbalken so einstellen, dass nicht
im rechten Winkel zu den Fugen gereinigt
wird.
Zur VerbesserungdesAbsaugergebnisses
können Schräglage und Neigung des
Saugbalkens eingestellt werden (siehe
„Saugbalken einstellen“).
몇Warnung!
Beschädigungsgefahr für Bodenbelag. Ge-
rät nicht auf der Stelle betreiben.
ÎPedal nach unten drücken, nach links
bewegen und nach oben gehen lassen.
Der Reinigungskopf wird abgesenkt
undderBürstenmotorläuftautomatisch
an.
ÎBürsten-Anpressdruck am Hebel ein-
stellen.
Anwendung
Reini-
gungsmit-
tel
Unterhaltsreinigung aller
wasserbeständigen Böden RM 745 RM 746
Unterhaltsreinigung von
glänzenden Oberflächen (z.
B. Granit)
RM 755 es
Unterhaltsreinigung und
Grundreinigung von Indus-
triefußböden
RM 69
ASF
Unterhaltsreinigung und
Grundreinigung von Fein-
steinzeugfliesen
RM 753
Unterhaltsreinigung von
Fliesen im Sanitärbereich RM 751
Reinigung und Desinfektion
im Sanitärbereich RM 732
Entschichtung aller alkali-
beständigen Böden (z. B. PVC)
RM 752
Entschichtung von Lino-
leumböden RM 754
Einstellungen

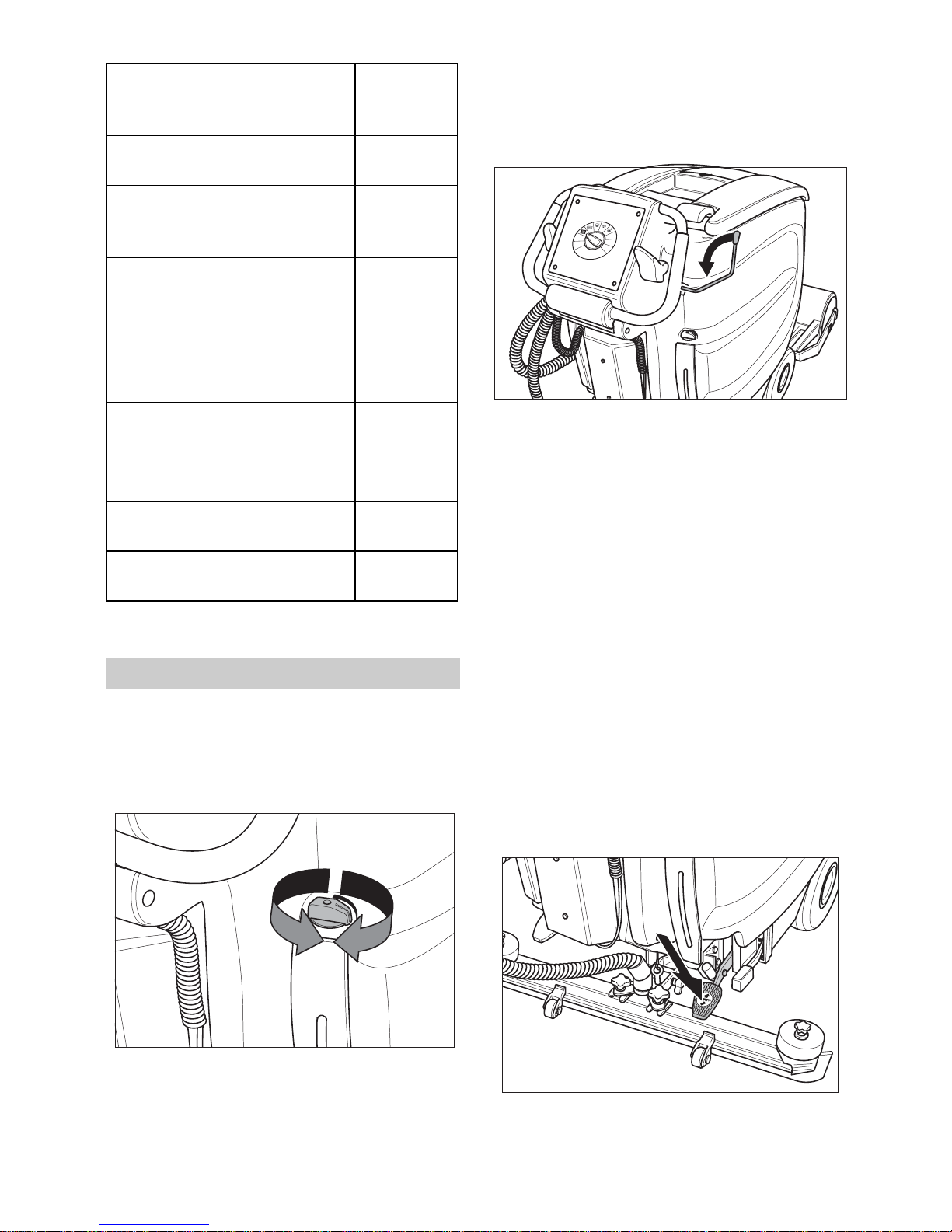

Wassermenge einstellen
Saugbalken absenken
Reinigungskopf einschalten

Deutsch 9
Hinweis
Erste Reinigungsversuche mit geringem An-
pressdruck durchführen. Anpressdruck
Schritt für Schritt erhöhen, bis das gewünsch-
te Reinigungsergebnis erzielt wird. Ein richtig
eingestellter Anpressdruck reduziert den En-
ergiebedarf und den Verschleiß der Bürsten.
BeiMaschinenstoppundÜberlastungbleiben
die Bürstenmotoren stehen.
몇Warnung
Bodenbeschädigung durch zu hohen An-
pressdruck. Erste Polierversuche mit gerin-
gem Anpressdruck durchführen.
Anpressdruck bei Bedarf erhöhen, bis das
gewünschte Polierergebnis erzielt wird.

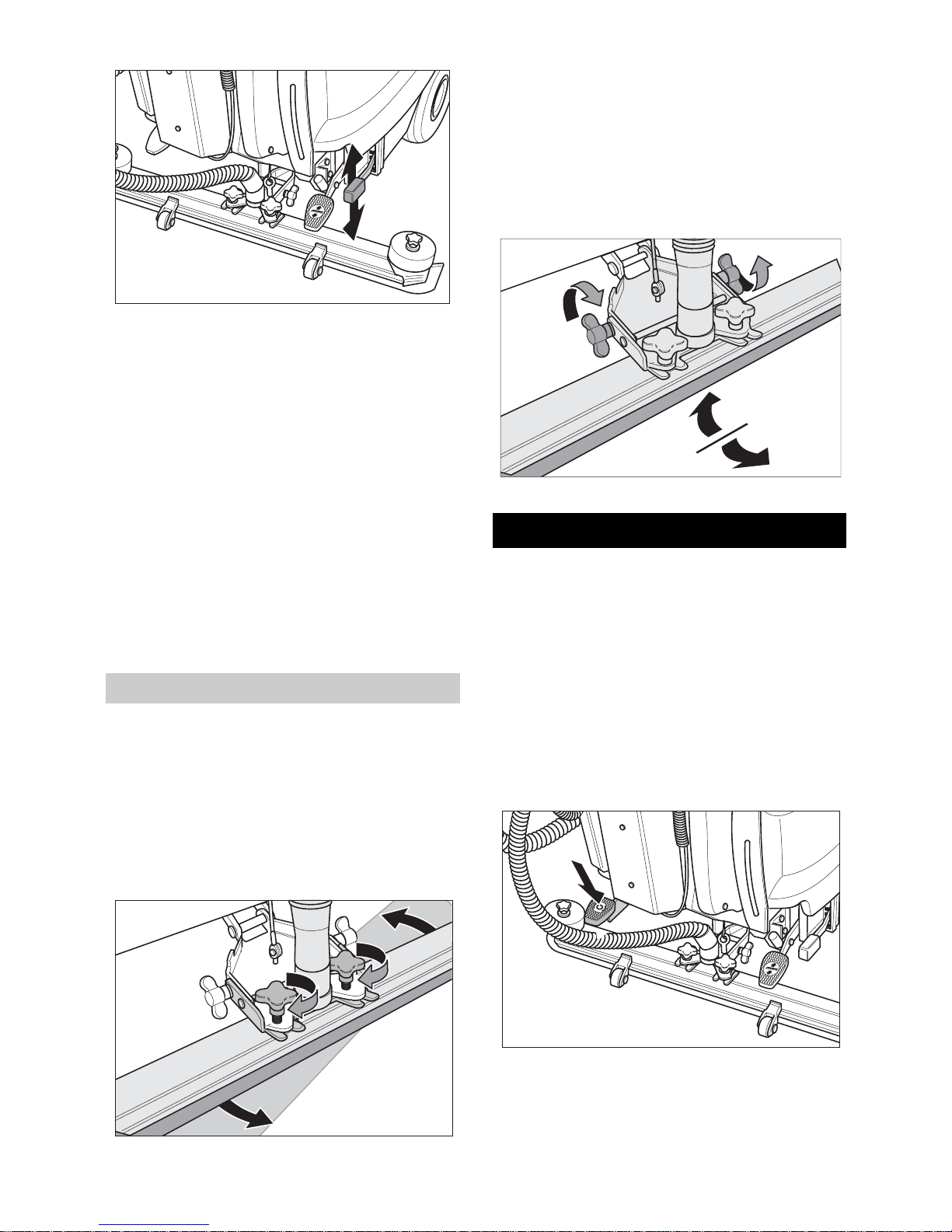

ZurVerbesserung desAbsaugergebnisses
auf gefliesten Belägen kann der Saugbal-
ken um bis zu 5° Schräglage verdreht wer-
den.
ÎKreuzgriffe lösen.
ÎSaugbalken drehen.
ÎKreuzgriffe festziehen.
Bei ungenügendem Absaugergebnis kann
die Neigung des geraden Saugbalkens ge-
ändert werden.
ÎFlügelmuttern lösen.
ÎSaugbalken neigen.
ÎFlügelmuttern festziehen.
ÎRegulierknopf zum Einstellen der Was-
sermenge schließen.
ÎSicherheitsschalter loslassen.
ÎReinigungskopf anheben.
ÎKurz vorwärts fahren und Restwasser-
menge absaugen.
ÎSaugbalken anheben.
ÎFeststellbremse (Option) betätigen. Pe-
dal nach unten drücken und zur Fixie-
rung nach rechts bewegen.
ÎProgrammwahlschalter auf „OFF“ dre-
hen.
Saugbalken einstellen
Schräglage
Neigung
Anhalten und abstellen

10 Deutsch
몇Warnung
Örtliche Vorschriften zur Abwasserbehand-
lung beachten.

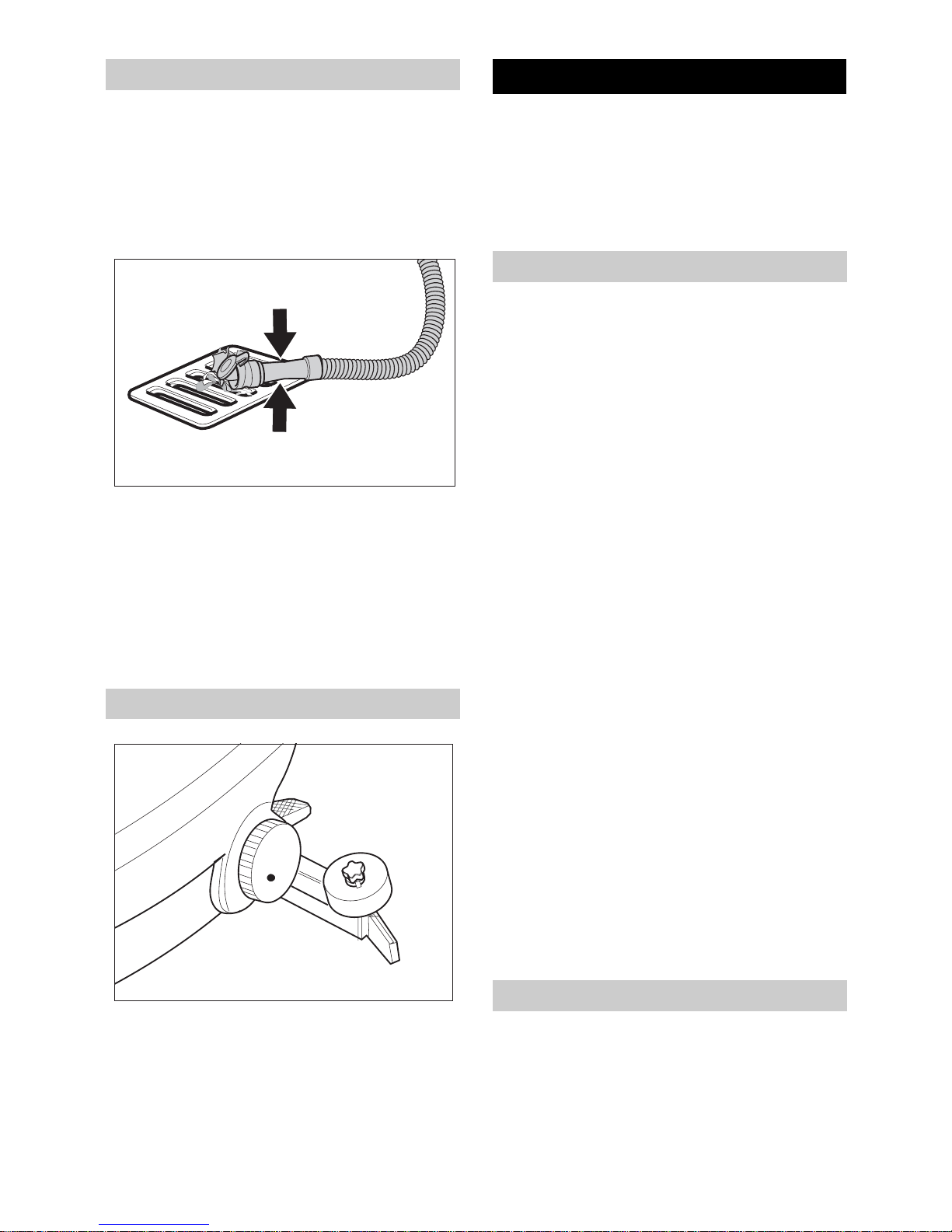

ÎAblassschlauch aus Halterung nehmen
und über einer geeigneten Sammelein-
richtung absenken.
ÎDosiereinrichtung zusammendrücken
oder knicken.
ÎDeckel der Dosiereinrichtung öffnen.
ÎSchmutzwasserablassen-durchDruck
oder Knickung Wassermenge regulie-
ren.
ÎSchmutzwassertankmitklaremWasser
ausspülen.
ÎDeckel zur Entleerung des Frischwas-
sers lösen – nicht ganz abnehmen.
Wasser ablassen.
ÎZumAusspülen desFrischwassertanks
Deckel mit Dichtung ganz abnehmen.
Gefahr
Verletzungsgefahr! Vor allen Arbeiten am
Gerät Programmwahschalter auf „OFF“
drehen und Netzstecker ziehen.
ÎSchmutzwasser und restliches Frisch-
wasser ablassen und entsorgen.
몇Warnung
Beschädigungsgefahr. Gerät nicht mit
Wasser abspritzen und keine aggressiven
Reinigungsmittel verwenden.
ÎSchmutzwasser ablassen.
ÎSchmutzwassertankmitklaremWasser
ausspülen.
ÎGerät außen mit feuchtem, in milder
Waschlauge getränktem Lappen reini-
gen.
ÎFlusensieb prüfen, bei Bedarf reinigen.
ÎSauglippenundAbstreiflippensäubern,
auf Verschleiß prüfen und bei Bedarf
austauschen.
ÎBürsten auf Verschleiß prüfen, bei Be-
darf austauschen.
ÎFeststellbremse (Option) auf Funktion
prüfen.
ÎDichtungen zwischen Schmutzwasser-
tank und Deckel reinigen und auf Dich-
tigkeit prüfen, bei Bedarf austauschen.
ÎBürstentunnel reinigen (nur BR Varian-
te).
ÎVorgeschriebene Inspektion durch
Kundendienst durchführen lassen.

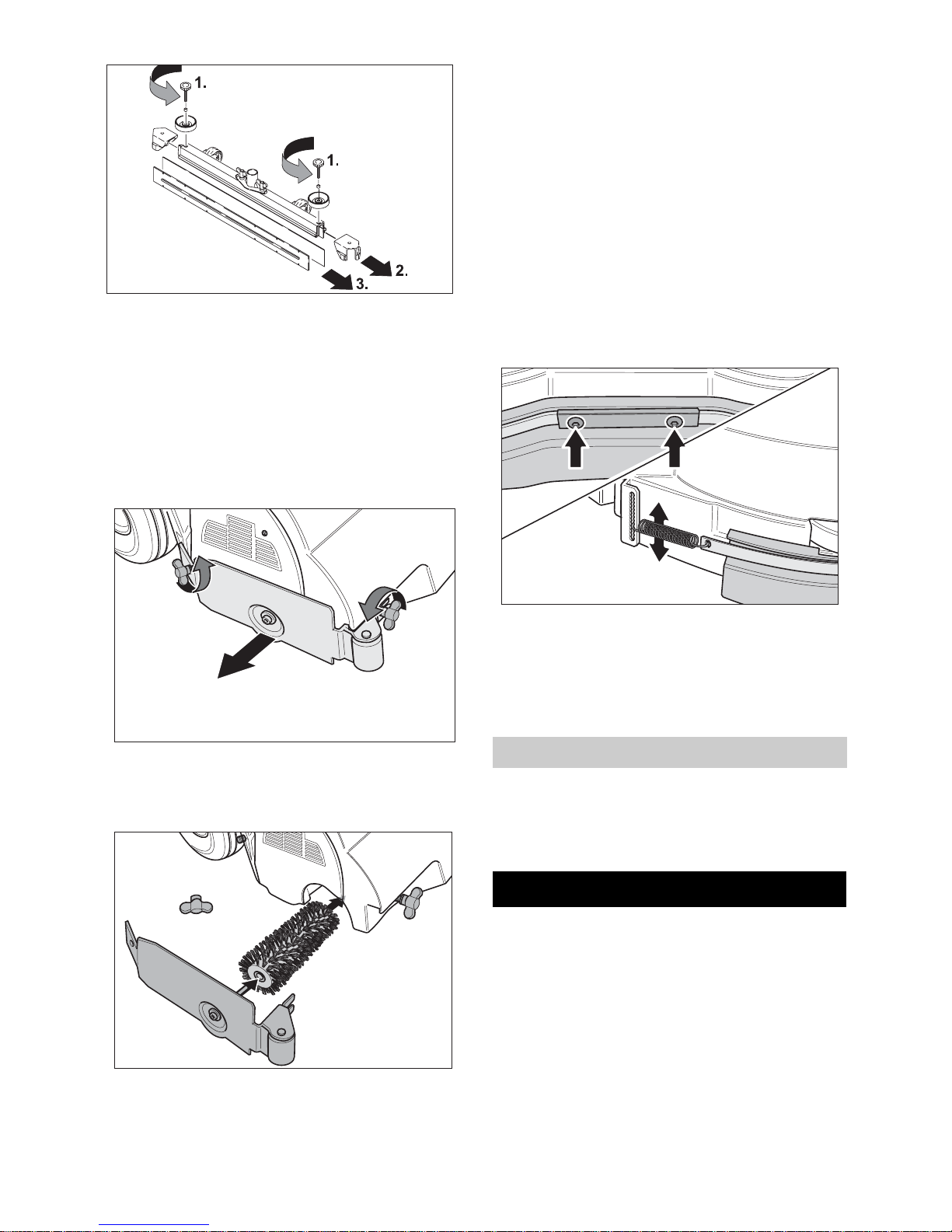

ÎSaugbalken abnehmen.
ÎSterngriffe herausschrauben.
Schmutzwasser ablassen
Frischwasser ablassen
Pflege und Wartung
Wartungsplan
Nach jedem Betrieb
Monatlich
Jährlich
Wartungsarbeiten
Sauglippen austauschen oder wenden

Deutsch 11
ÎKunststoffteile abziehen.
ÎSauglippen abziehen.
ÎNeue Sauglippen einschieben.
ÎKunststoffteile aufschieben.
Î
Sterngriffe einschrauben und festziehen.
ÎFlügelmuttern lösen.
ÎLagerdeckel abnehmen.
ÎBürstenwalze herausnehmen, neue
einsetzen (Sechskant-Aufnahmen der
Bürstenwalzen beachten).
ÎLagerdeckel aufsetzen.
ÎFlügelmuttern festziehen.
ÎVorgang auf der gegenüberliegenden
Seite wiederholen.
ÎScheibenbürsten anheben.
ÎRechte Scheibenbürste ca. 45° im Uhr-
zeigersinn drehen. Linke Scheiben-
bürsteca.45°gegendenUhrzeigersinn
drehen.
ÎScheibenbürsten nach unten abneh-
men.
ÎEinsetzen der neuen Scheibenbürsten
in umgekehrter Reihenfolge.
ÎBeide Schrauben lösen.
ÎBeide Zugfedern in gewünschte Positi-
on verschieben.
ÎSptitzschutz ausrichten.
ÎBeide Schrauben festziehen.
Für einen zuverlässigen Betrieb des Gerä-
tes können mit dem zuständigen Kärcher-
Verkaufsbüro Wartungsverträge abge-
schlossen werden.
Bei Frostgefahr:
ÎFrisch- und Schmutzwassertank ent-
leeren.
ÎGerät in einem frostgeschützten Raum
abstellen.
Bürstenwalzen austauschen
Scheibenbürsten austauschen
Spritzschutz einstellen
(nur BD 55/60 W...)
Wartungsvertrag
Frostschutz

12 Deutsch
Gefahr
Beim Auf- und Abladen des Gerätes darf
eine Steigung/Gefälle von max. 10% nicht
überschritten werden.
ÎZum Transport auf einem Fahrzeug,
Gerät mit Spanngurten/Seilen gegen
Verrutschen sichern.
Feststellbremse (Option) betätigen.
ÎReinigungskopf anheben, um Beschä-
digung der Bürsten zu vermeiden.
ÎScheibenbürsten aus dem Bürstenkopf
entfernen.
Gefahr
Verletzungsgefahr! Vor allen Arbeiten am
Gerät Programmwahschalter auf „OFF“
drehen und Netzstecker ziehen.
ÎSchmutzwasser und restliches Frisch-
wasser ablassen und entsorgen.
Bei Störungen, die mit Hilfe dieser Tabelle
nicht behoben werden können, Kunden-
dienst rufen.
Transport BD Variante
Störungen
Störung Behebung
Gerät lässt sich nicht
starten Prüfen, ob Netzstecker eingesteckt ist.
Gerät fährt nicht Prüfen, ob Feststellbremse (Option) gelöst ist.
Ungenügende Was-
sermenge Frischwasserstand prüfen, bei Bedarf Tank auffüllen.
Schläuche auf Verstopfung prüfen, bei Bedarf reinigen.
Ungenügende Saug-
leistung Dichtungen zwischen Schmutzwassertank und Deckel reinigen und auf Dichtigkeit prüfen, bei Bedarf austauschen.
Flusensieb reinigen.
Sauglippen am Saugbalken reinigen, bei Bedarf austauschen.
Saugschlauch auf Verstopfung prüfen, bei Bedarf reinigen.
Saugschlauch auf Dichtigkeit prüfen, bei Bedarf austauschen.
Überprüfen, ob der Deckel am Schmutzwasser-Ablassschlauch
geschlossen ist.
Einstellung des Saugbalkens überprüfen.
Ungenügendes Reini-
gungsergebnis Anpressdruck einstellen.
Bürsten auf Verschleiß prüfen, bei Bedarf austauschen.
Bürsten drehen sich
nicht Anpressdruck verringern.
Prüfen, ob Fremdkörper die Bürsten blockiert, gegebenenfalls
Fremdkörper entfernen.
Überlastsicherungen durch Drücken der Rückstelltaste zurück-
setzen.

Deutsch 13
Zubehör
Zubehör BR...
Bezeichnung Teile-Nr. Beschreibung Stück Gerät
benötigt
Stück
Bürstenwalze, rot
(mittel, Standard) 5.762-348.0 Zur Unterhaltsreinigung auch stärker verschmutzter Böden. 12
Bürstenwalze,weiß
(weich) 5.762-297.0 Zum Polieren und zur Unter- haltsreinigung empfindlicher
Böden.
12
Bürstenwalze,
orange (hoch/tief) 5.762-298.0 Zum Schrubben von Struktur- böden (Sicherheitsfliesen
usw.).
12
Bürstenwalze, grün
(Grit) 5.762-299.0 Zur Grundreinigung stark ver- schmutzter Böden und zur Ent-
schichtung (z. B. Wachse,
Acrylate).
12
Bürstenwalze, grau
(1 mm Grit) 5.762-300.0 1 2
Padwalzenwelle 4.762-332.0 Zur Aufnahme von Walzen-
pads. 12
Walzenpad, weiß
(sehr weich) 6.369-389.0 Zur Reinigung und zum Polie- ren empfindlicher Böden. 20 80
Walzenpad, gelb
(weich) 6.369-454.0 Zum Polieren von Böden. 20 80
Walzenpad, rot
(mittel) 6.369-456.0 Zur Reinigung leicht ver- schmutzter Böden. 20 80
Walzenpad, grün
(hart) 6.369-455.0 Zur Reinigung normal bis stark verschmutzter Böden. 20 80

14 Deutsch
Zubehör BD...
Bezeichnung Teile-Nr. Beschreibung Stück Gerät
benötigt
Stück
Scheibenbürste,
natur (weich) 6.906-565.0 Zum Polieren von Böden. 1 2
Scheibenbürste, rot
(mittel, Standard) 6.906-563.0 Zur Reinigung gering ver- schmutzter oder empfindlicher
Böden.
12
Scheibenbürste,
schwarz (hart) 6.906-564.0 Zur Reinigung stark ver- schmutzter Böden. 12
Treibteller 6.906-566.0 Zur Aufnahme von Pads. 1 2
Disc-Pad, rot (mit-
tel) 6.369-826.0 Zur Reinigung leicht ver- schmutzter Böden. 52
Disc-Pad, grün
(hart) 6.369-827.0 Zur Reinigung stark ver- schmutzter Böden. 52
Disc-Pad, schwarz
(sehr hart) 6.369-828.0 Zur Reinigung sehr stark ver- schmutzter Böden. 52
Zubehör BR.../BD...
Bezeichnung Teile-Nr. Beschreibung Stück Gerät
benötigt
Stück
Gummilippe, blau 6.273-214.0 Standard Paar 1 Paar
Gummilippe, braun 6.273-208.0 ölfest Paar 1 Paar
Gummilippe, braun 6.273-205.0 Anti-Streifen Paar 1 Paar
Saugbalken, gerade 4.777-302.0 Standard 1 1
Saugbalken, gebo-
gen 4.777-312.0 Standard 1 1

Deutsch 15
Technische Daten
BR BD
Leistung
Nennspannung V 220...230 220...230
Frequenz Hz 1~, 50/60 1~, 50/60
Mittlere Leistungsaufnahme W 1900 1400
Saugmotorleistung W 780 780
Bürstmotorleistung W 2x 800 1x 800
Saugen
Saugleistung, Luftmenge l/s 38 38
Saugleistung, Unterdruck kPa 16 16
Reinigungsbürsten
Arbeitsbreite mm 550 550
Bürstendurchmesser mm 105 300
Bürstendrehzahl 1/min 1100 180
Maße und Gewichte
Theoretische Flächenleistung m²/h 2475 2475
Volumen Frisch-/Schmutzwassertank l 60/55 60/55
max. Wassertemperatur °C 60 60
Gewicht kg 115 115
Gesamtgewicht kg 175 175
Geräuschemission
Schalldruckpegel (EN 60704-1) dB(A) 73 73
Gerätevibrationen
Schwingungsgesamtwert (ISO 5349) m/s² 0,2 0,2

16 Deutsch
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EG-
Richtlinien entspricht. Bei einer nicht mit
unsabgestimmten ÄnderungderMaschine
verliert diese Erklärung ihre Gültigkeit.
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Alfred Kärcher GmbH & Co. KG
Alfred Kärcher-Str. 28 - 40
D - 71364 Winnenden
Tel.: [phone]
Fax: [phone]
– Es dürfen nur Zubehör und Ersatzteile
verwendet werden, die vom Hersteller
freigegebensind.Original-Zubehörund
Original-Ersatzteile bieten die Gewähr
dafür, dass das Gerät sicher und stö-
rungsfrei betrieben werden kann.
– Eine Auswahl der am häufigsten benö-
tigten Ersatzteile finden Sie am Ende
der Betriebsanleitung.
– Weitere Informationen über Ersatzteile
erhalten Sie unter www.kaercher.com
im Bereich Service.
In jedem Land gelten die von unserer zu-
ständigen Vertriebsgesellschaft herausge-
gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so-
fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih-
ren Händler oder die nächste autorisierte
Kundendienststelle.
CE-Erklärung
Produkt: Bodenreiniger
Typ: 1.384-xxx
Einschlägige EG-Richtlinien
2006/95/EG
2004/108/EG
Angewandte harmonisierte Normen
EN 55014–1: 2006
EN 55014–2: 1997 + A1: 2001
EN 60335–1
EN 60335–2–29
EN 60335–2–72
EN 61000–3–2: 2000 + A2: 2005
EN 61000–3–3: 1995 + A1: 2001 + A2:
2005
Angewandte nationale Normen
-
CEO Head of Approbation
Zubehör und Ersatzteile
Garantie

English 17
Please read and comply with
these instructions prior to the
initial operation of your appliance. Retain
these operating instructions for future refer-
ence or for subsequent possessors.
Safety instructions 17
Function 17
Proper use 18
Environmental protection 18
Operating and Functional Elements 19
Before Startup 20
Operation 21
Shutting Down the Appliance 23
Maintenance and care 24
Frost protection 25
Transport 25
Faults 26
Accessories 27
Technical specifications 28
CE declaration 29
Accessories and Spare Parts 29
Warranty 29
Beforeusingthe applianceforthefirsttime,
read and observe these operating instruc-
tions and the accompanying brochure:
Safety information for brush cleaning units
and spray-extraction units, No. 5.956-251.
Themachine hasbeenapprovedforuseon
surfaces with gradients of up to 2%.
While working at place with an upward/
downward inclination between 2 - 10%, the
attachment set (ABS) for additional brake
2.640-376 must have been installed for
your own safety.
The appliance may only be operated
when the hood and all lids are closed.
Safety devices serve to protect the user
and must not be rendered inoperational or
their functions bypassed.
If the safety switch is released, the brushes
switch off.
The following symbols are used in this op-
erating manual:
Danger
indicates an immediate threat of danger.
Failure to observe the instruction may re-
sult in death or serious injuries.
몇Warning
indicates a possibly dangerous situation.
Failure to observe the instruction may re-
sult in light injuries or damage to property.
Note
indicates useful tips and important informa-
tion.
Risk of injury on account of being crushed.
Hold the tank only in this area while tilting
downward.
The appliance is used for the wet cleaning
of level floors.
– It can be easily adjusted to suit the re-
quired cleaning task by adjusting the
water quantity, the contact pressure of
the brushes and the waste water suc-
tion.
– A working width of 550 mm and a ca-
pacity of 60 l each of the fresh and 55 l
of the dirt water reservoirs enable an ef-
fective cleaning when the machine is to
be used for a longer period of time.
Note
The appliance can be equipped with vari-
ousaccessoriesdependingonthecleaning
task.
Please request our catalogue or visit us on
the Internet at www.kaercher.com.
Contents
Safety instructions
Safety Devices
Safety button
Symbols
Symbols on the machine
Function

18 English
Usethisapplianceonlyas directed inthese
operating instructions.
– The appliance may only be used for the
cleaning of hard surfaces that are not
sensitive to moisture and polishing op-
erations.
– The appliance is not suited for the
cleaning of frozen grounds (e.g. in cold
stores).
– The appliance may only be equipped
with original accessories and spare
parts.
– The appliance is not suited for the use
in potentially explosive environments.
– The machine should not be used to
suck in inflammable gases, undiluted
acids or solvents.
This includes petrol, thinning agents or
hot oil that can form an explosive mix-
ture when it comes in contact with
sucked air. Do not use acetone, undi-
luted acids and solvents as they are ag-
gressive towards the materials from
which the appliance is made.
– The machine has been approved for
use on surfaces with gradients of up to
2%.
While working at place with an upward/
downward inclination between 2 - 10%,
the attachment set (ABS) for additional
brake 2.640-376 must have been in-
stalled for your own safety.
– When working with the appliance, the
operator must wear closed shoes.
Proper use Environmental protection
The packaging materials are
recyclable.Pleasedonotthrow
packaging in the domestic
waste but pass it on for recy-
cling.
Old units contain valuable recy-
clable materials. Batteries, oil
and similar substances may
not be released into the envi-
ronment. Therefore please dis-
pose of old units through
suitable collection systems.

English 19
1 Program selection switch
2 Push handle
3 Safety switch (brush drive)
4 Strain relief clamp
5 Dirt water discharge hose
6 Power cord
7 Suction hose
8 Pedal for operating the parking brake
(Optional)
9 Overload fuse
10 Vacuum bar *
11 Crosshandlesforfasteningthevacuum
bar
12 Cross-handles for replacing the vacu-
um lips
Operating and Functional Elements

20 English
13 Pedal for raising/ lowering the cleaning
head
14 Wing nuts for tilting the vacuum bar
15 Level for adjusting the brush contact
pressure
16 Nameplate
17 Vacuum bar suspension
18 Fresh water level display
19 Water quantity regulator
20 Brush rollers (BR model) Disk brushes
(BD model) *
21 Cleaning head
22 Vacuum bar lowering lever
23 Cover for waste water/fresh water tank
24 Fluff filter
25 Filling nozzle for fresh water tank
26 Fresh water tank
27 Dirt water reservoir
28 Lid of air channel (installed firmly; can
only be removed by an expert)
29 Dosing equipment for dirt water
30 Fresh water tank lock
* not pictured
1OFF
Appliance is out of operation.
2 Scrubbing suction
Wet clean the floor and vacuum up dirt
water.
3 Wet scrubbing
Wet clean the floor and allow the deter-
gent to react.
4 Vacuuming
Suck in the dirt fleet.
5 Polishing
Polishing the floor without the applica-
tion of liquid.
The sweep brushes must be installed be-
fore the initial operation (see "Maintenance
work").
The brushes are mounted.
ÎInsert the vacuum bar into the vacuum
bar suspension in such a manner that
the profiled sheet is positioned above
the suspension.
ÎTighten the cross-handles.
ÎInsert the suction hose.
ÎPlace long lateral boards of the packag-
ing as a ramp next to the pallet.
ÎFix the ramp on the pallet with nails.
Program selection switch
1
2
34
5
Before Startup
Installing the Brushes
BD model
BR model
Installing the Vacuum Bar
Unloading
