Karma PAA 120TU User manual

www.karmaitaliana.it
Manuale di istruzioni
Instruction manual
IE
PAA 120TU
Amplicatore P.A.
P.A. Amplier

32
ITALIANO
Complimenti per la sua ottima scelta.
Ci complimentiamo vivamente per la Sua scelta, il prodotto Karma da Lei acquistato è frutto di un’accurata
progettazione da parte di ingenieri specializzati.
Per la sua realizzazione sono stati impiegati materiali di ottima qualità per garantirne il funzionamento nel
tempo. Il prodotto è stato realizzato in conformità alle severe normative di sicurezza imposte dalla Comunità
Europea, garanzia di adabilità e sicurezza. Vi preghiamo di leggere attentamente questo manuale prima di
cominciare ad utilizzare l’apparecchio al ne di sfruttarne appieno le potenzialità.
La Karma dispone di numerosi prodotti accessori che potranno completare il vostro apparecchio. Vi
invitiamo quindi a visionare l’intera gamma dei nostri prodotti visitando il sito internet: www.karmaitaliana.it
sul quale troverete, oltre a tutti i nostri articoli, descrizioni accurate e documentazioni aggiuntive sviluppate
successivamente all’uscita del prodotto. Ci auguriamo che rimarrete soddisfatti dell’acquisto e Vi ringraziamo
nuovamente per la ducia riposta nel nostro marchio.
Precauzioni ed avvertenze
• Conservare il manuale per future consultazioni e allegatelo se cedete l’apparecchio ad altri.
• Assicuratevi sempre di collegare l’apparecchio con il voltaggio adeguato.
• Questo prodotto non è adatto ad usi esterni (in presenza di umidità)
• Per evitare il rischio di incendi o cortocircuiti non esponete mai l’apparecchio alla pioggia o all’umidità.
• Non utilizzare con temperature ambiente superiori ai 35C°.
• In caso di problemi di funzionamento interrompete l’uso immediatamente. Non tentate di
riparare l’apparecchio per conto vostro, ma rivolgetevi all’assistenza autorizzata.
• Riparazioni e󰀨ettuate da personale non competente potrebbero creare gravi danni sia all’apparecchio
che alle persone.
• Controllate che il cavo di alimentazione non sia rovinato.
• Non staccate il cavo di alimentazione tirandolo dal lo.
ATTENZIONE:
Nel momento in cui hai acquistato il prodotto avresti dovuto vericare che il
pacco fosse integro, non danneggiato e/o aperto. Anche con imballo integro
sei comunque tenuto a vericare lo stato del Prodotto entro tre (3) giorni
dall’acquisto. Eventuali anomalie riscontrate devono essere comunicate
immediatamente al venditore e ai nostri u󰀩ci, anche tramite e-mail,
specicando nel dettaglio il danno subito. Ogni segnalazione oltre i suddetti
termini non sarà presa in considerazione. È consigliato conservare tutti gli
imballi, etichette, documento di consegna e quant’altro possa servire per
favorire la rapida soluzione del problema.

Ulteriori informazioni su: www.karmaitaliana.it
32
ITALIANO
10 - Selettori Line / Phantom / Mic
11 - Ingressi tramite connettori XLR
12 - Ingresso di linea tramite connettori RCA
13 - Segnale in uscita tramite connettori RCA
14 - Morsettiera per collegamento speaker 4 Ohms / 70V / 100V
15 - Connettore per antenna radio FM
16 - Vite di massa a terra per evitare inneschi e ronzii
17 - Presa di alimentazione con porta fusibile
18 - Selettore voltaggio 110/220V
1. Comandi di volume
2. Comando di volume per segnale AUX/MP3
3. Regolatore Toni Bassi
4. Regolatore Toni Alti
5. Comando di volume generale
6. Selettore AUX/MP3
7. Indicatore a Led di avvenuta accensione
8. Tasto di Accensione
9. Pannello lettore Mp3/Radio

54
ITALIANO
Connessione Speaker a 4 Ohm Connessione Speakers a 8 Ohm (A coppia)*
Connessione Speakers a 100V Connessione Speakers a 70V
L’amplicatore supporta collegamenti a tensione costante e ad impedenza costante.
Riferitevi agli schemi sottostanti per eettuare collegamenti corretti.
A - Display
B - Lettore SD
C - Presa USB
D - Modalità di funzionamento
E - Equalizzazione
F - Tasto PLAY/PAUSA
G- Tasto ON / OFF
H - Volume +
I - Volume -
J - Avanzamento traccia
K - Traccia precedente
* L’utilizzo di di󰀨usori a 8 Ohms è consentito collegandoli in serie/parallelo no ad ottenere un’impedenza totale di 4 ohms
supportata dall’amplicatore.

Ulteriori informazioni su: www.karmaitaliana.it
54
ENGLISH
Congratulation for your choice!
Congratulations for your choice! The Karma product you have purchased is the result of careful planning by
specialized engineers . High quality materials have been used for its construction, to ensure its functioning
over time. The product is manufactured in compliance with strict regulations imposed by the European Union,
a guarantee of reliability and safety. Please read this manual carefully before starting to use the xture in
order to exploit its full potential.
Karma has several products’ accessories that can complete your device. We invite you to see the whole range
of our products by visiting our website: www.karmaitaliana.it., where you will nd , in addition to all our items,
detailed descriptions and further documents related to the product. We hope that you will be satised with your
purchase and we thank you again for your trust in our brand.
Safety notes
• Keep this User Manual for future reference. If you sell the product to another user, be sure to give this
manual to the next owner.
• Make sure the voltage of the power source used for the product is correct.
• This product is not suitable for outdoor use.
• To avoid the risk of re or short-circuits never expose the xture to rain or moisture.
• Do not operate the product in an ambient temperature higher than 35°.
• In the event of a serious operating problem, stop using the product immediately. Never try to repair the
product, but contact the authorized technical assistance center.
• Repairs carried out by untrained people can lead to damage both to the xture and to persons.
• Make sure the power cord is not damaged.
• Never disconnect the product from the power source by pulling on the cord.
CAUTION:
When you receive the product you have to check carefully that the parcel is
not damaged from shipping or open. Even if the packaging is not damaged
you have to check the product’s conditions within three (3) days from the
reception. For any kind of problem found on the item, it is necessary to
address a claim to the seller and to our o󰀩ces (also by e-mail), describing
in detail the damage. Any claim received beyond the 3-day time limit, will
not be accepted. It is suggested to save all the packaging, labels, delivery
bill and all that can be useful to solve quickly the problem.

76 76
ENGLISH

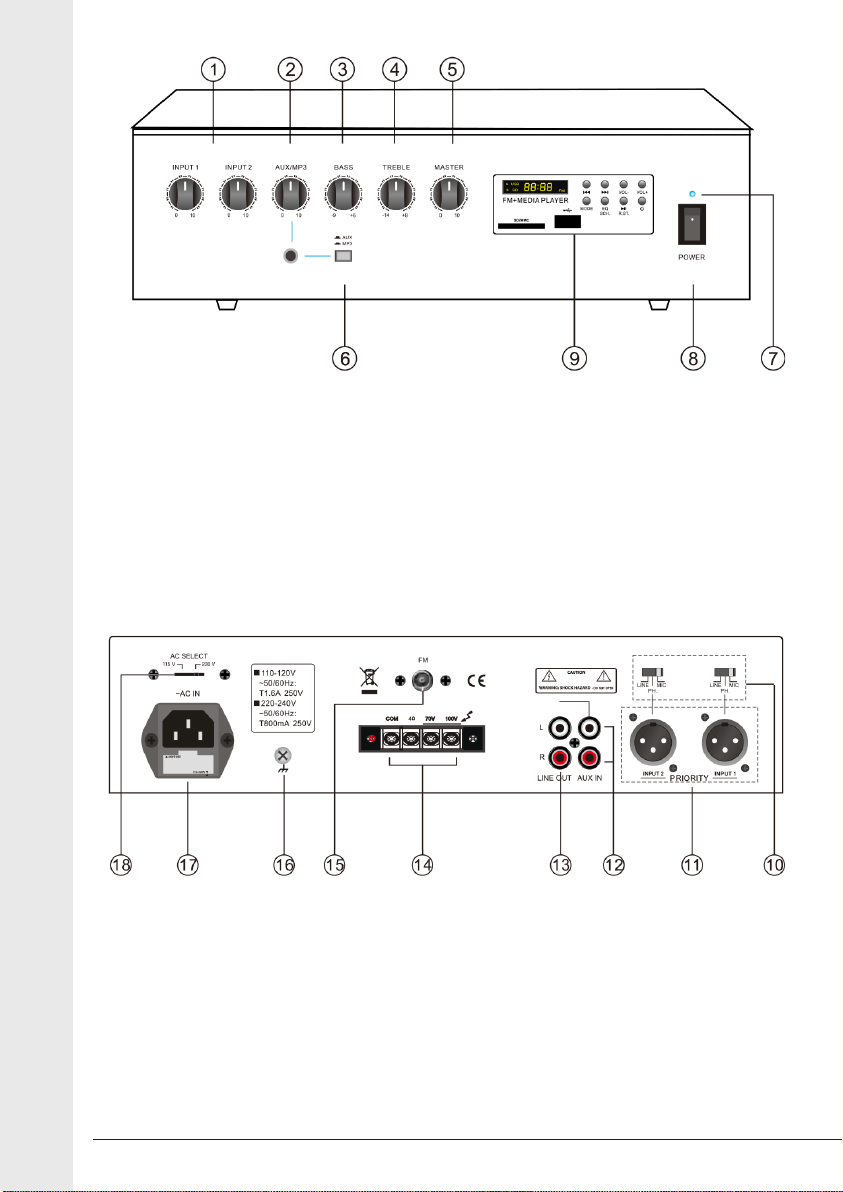

10 - Line / Phantom / Mic selectors
11 - XLR inputs
12 - Line input via RCA connectors
13 - Line output via RCA connectors
14 - Sockets for 4 Ohms / 70V / 100V speaker connection
15 - FM radio antenna’s connector
16 - Ground screw to avoid noise and interferences
17 - Power supply socket with fuse holder
18 - 110/220V voltage selector
1. Volume controls
2. Volume control for AUX/MP3 signal
3. Bass control
4. Treble control
5. Master volume control
6. AUX/MP3 control
7. On/o󰀨 led indicator
8. On/o󰀨 button
9. Mp3 player /Radio panel

More informations: www.karmaitaliana.it
76 76
ENGLISH

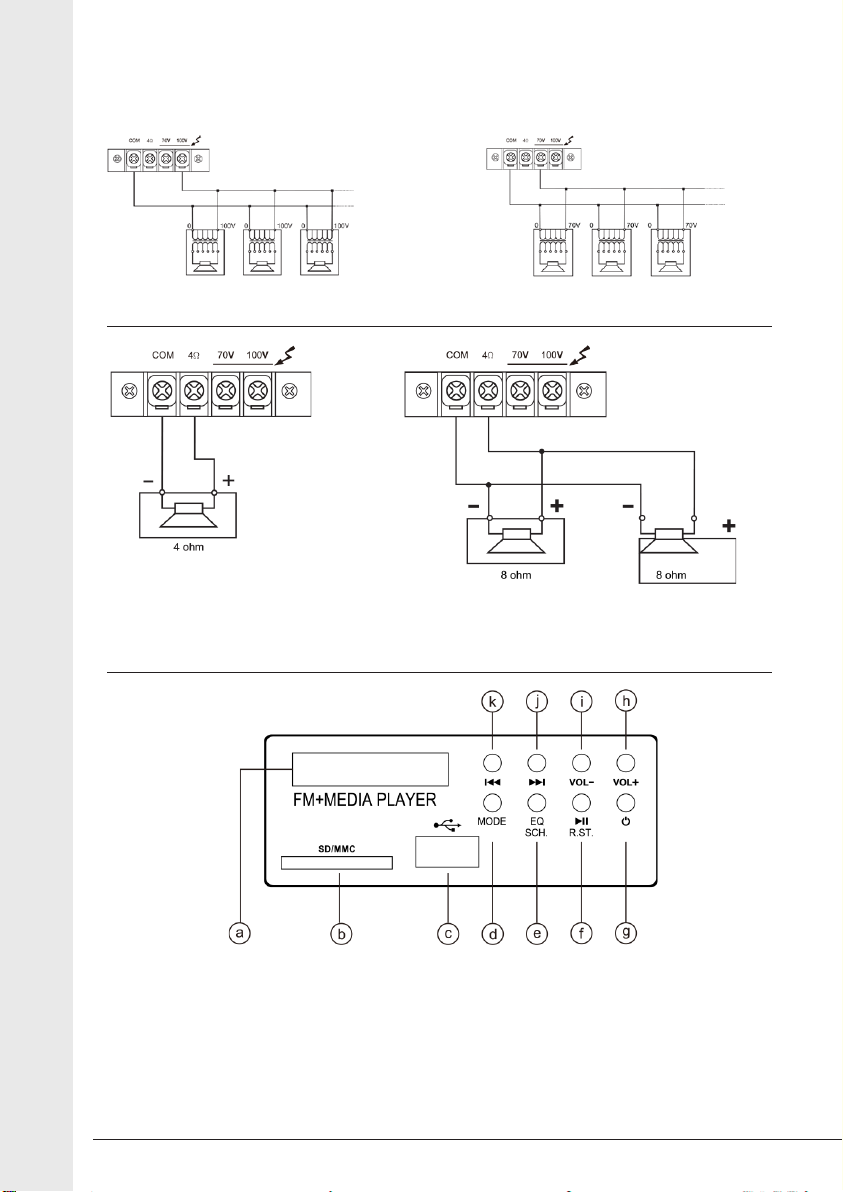

4 Ohm speaker connection 8 Ohm speaker connection (The couple)*
100 V speaker connection Speakers a 100V 70V speaker connection
The amplier constant tension and impedance connections. Please refer to the images
below to arrange connections correctly.
A - Display
B - SD player
C - USB socket
D - Mode selection button
E - Equalizer button
F - PLAY / PAUSE button
G - ON / OFF button
H - Volume +
I - Volume -
J - Track forward button
K - Track back button
* You can use speakers at 8 Ohms with series/parallel connection in order to obtain a total impedance of 4 ohms supported by
the amplier.

98
CERTIFICATO DI GARANZIA | GUARANTEE CARD
Il prodotto è coperto da garanzia in base
alle vigenti normative.
Vi suggeriamo di consultare sul sito
internet: www.karmaitaliana.it le
“Condizioni Generali di Garanzia” riportate
nella sezione “FAQ”.
Di seguito un breve estratto:
The product is warranted in accordance
with current legislation.
We suggest to check in our website: www.
karmaitaliana.it the “Warranty terms”
shown in the corresponding “FAQ”
section. Below are the main points:
1) Si prega, dopo l’acquisto di procedere
alla registrazione del prodotto sul nostro
sito internet accedendo alla sezione
assistenza(occorre registrarsi). In alternativa,
è possibile registrare il prodotto compilando ed
inviando la scheda accanto.
Please, after purchasing
register your product on our website by accessing
the specic section (registration required).
Alternatively, you can register your product by
lling and sending us the form on the next page.
2) Sono esclusi i guasti causati da imperizia a da uso
non appropriato dell’apparecchio
Damages caused by negligence or wrong use of
the device are not covered by warranty.
3) La garanzia non ha più alcun e󰀨etto qualora
l’apparecchio risulti manomesso.
The warranty is no longer eective if the item is
modied or disassembled by not authorized people.
4) La garanzia non prevede la sostituzione del
prodotto.
This warranty doesn’t envisage the product’s
replacement.
5) Sono escluse dalla garanzia le parti esterne,
le batterie, le manopole, gli interruttori, e le parti
asportabili o consumabili.
External components, batteries, knobs, switches
and any removable or subject to wear and tear
parts are excluded from warranty.
6) Le spese di trasporto e i rischi conseguenti sono a
carico del proprietario dell’apparecchio
Shipment for the return of faulty items is at expense
and risk of the owner.
7) A tutti gli e󰀨etti la validità della garanzia è avallata
unicamente dalla presentazione della fattura o
scontrino d’acquisto.
For all intents and porpuses the warranty is
eective only upon exhibition of the invoice or of
the purchase receipt
COME PROCEDERE ALL’INVIO
DEL MODULO DI REGISTRAZIONE
PRODOTTO:
HOW TO PROCEED TO SEND US THE
PRODUCT’S REGISTRATION FORM:
1) Nel caso in cui non abbiate e󰀨ettuato
la registrazione del prodotto sul nostro
sito www.karmaitaliana.it Vi invitiamo
a farlo ritagliando il modulo riportato
nella pagina accando e ad inviarlo
presso i nostri u󰀩ci.
If you didn’t register your product
on our website www.karmaitaliana.it
please cut and ll the form in the next
page and send it to our o󰀩ces.
2) Ricordatevi di compilare entrambi i
moduli in quanto una copia rimarrà
legata al manuale e potrà servirvi in
futuro.
Please ll both forms as a copy will
remain in the manual and could be
useful in the future.

Ulteriori informazioni su: www.karmaitaliana.it
98
CERTIFICATO DI GARANZIA GUARANTEE CERTIFICATE CERTIFICATO DI GARANZIA GUARANTEE CERTIFICATE MODULO DI REGISTRAZIONE REGISTRATION MODULE MODULO DI REGISTRAZIONE REGISTRATION MODULE
COPIADAINVIAREA: COPIADACONSERVARE
Spett.le KARMA ITALIANA Srl Via Gozzano, 38 bis 21052 - Busto Arsizio (VA)
%

1110 1110
Speciche Tecniche
Speciche tecniche Speciche tecniche
MODELLO / MODEL MODELLO / MODEL
DATA D’ACQUISTO PURCHASING DATE DATA D’ACQUISTO PURCHASING DATE
N. SCONTRINO O FATTURA RECEIPT/INVOICENUMBER N. SCONTRINO O FATTURA RECEIPT/INVOICENUMBER
TIMBROEFIRMADELRIVENDITORE DEALER’S STAMPANDSIGNATURE TIMBROEFIRMADELRIVENDITORE DEALER’S STAMPANDSIGNATURE
ACQUISTATO DA / PURCHASED BY ACQUISTATO DA / PURCHASED BY COGNOME / SURNAME COGNOME / SURNAME
NOME/ NAME NOME/ NAME
VIA / ADDRESS VIA / ADDRESS
N° N°
PROV. PROV.
CITTÀ / CITY CITTÀ / CITY
C.A.P. / ZIP CODE C.A.P. / ZIP CODE
PAA 120TU PAA 120TU

Ulteriori informazioni su: www.karmaitaliana.it - More informations: www.karmaitaliana.it
1110 1110
Questo simbolo vi avverte della presenza di istruzioni d’uso e manutenzione importanti,
nel manuale o nella documentazione che accompagna il prodotto
This symbol alerts you to the presence of important operating and maintenance, in the
manual or in the documentation accompanying the product
Questo simbolo indica la conformità del prodotto alle normative internazionali RoHS
(Restriction of certain Hazardous Substances) che limita l’impiego di determinate sostanze
pericolose nelle apparecchiature elettriche ed elettroniche immesse sul mercato europeo
dal 1° luglio 2006. Fa parte di una serie di Direttive UE sull’ambiente ed e’ connessa
strettamente alla Direttiva RAEE (Riuti di Apparecchiature Elettriche ed Elettroniche).
This symbol indicates that the product complies with international standards RoHS
(Restriction of certain Hazardous Substances) which restricts the use of certain hazardous
substances in electrical and electronic equipment put on the European market from 1 July
2006. It is part of a series of EU Directives and environment and ‘ closely connected to the
WEEE Directive ( Waste Electrical and Electronic Equipment).
Ai sensi del Decreto Legislativo N°49 del 14 Marzo 2014 - “ Attuazione delle Direttive
2012/19/UE sui riuti di apparecchiature elettriche ed elettroniche (RAEE)”.
Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla
ne della propria vita utile deve essere raccolto separatamente dagli altri riuti. L’utente
dovrà, pertanto, conferire l’apparecchiatura integra dei componenti essenziali giunta a
ne vita agli idonei centri di raccolta di󰀨erenziata dei riuti elettronici ed elettrotecnici,
oppure riconsegnandola al rivenditore al momento dell’acquisto di nuova apparecchiatura
di tipo equivalente, in ragione di uno a uno. L’adeguata raccolta di󰀨erenziata per l’avvio
successivo dell’apparecchiatura dimessa al reciclaggio, al trattamento e allo smaltimento
ambientale compatibile contribuisce ad evitare possibili e󰀨etti negativi sull’ambiente e
sulla salute e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura. Lo
smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle
sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.
The symbol of the crossed-out dustbin indicates that the product at the end of its life must
be collected separately from other waste . The user must , therefore , take the remote
control integrates the essential components come to an authorized disposal center for
collection of waste electronic and electrical , or returning it to the dealer when buying new
equipment of equivalent type , at a rate of one to one. Appropriate separate collection for
the decommissioned equipment to recycling , treatment and environmentally compatible
disposal helps to prevent negative impact on the environment and human health and
promotes recycling of the materials making up the product. Illegal dumping of the product
by the user entails the application of administrative sanctions pursuant to Legislative
Decree n. 49 (14/03/2014)
Il marchio CE indica che questo prodotto è conforme alle norme della Comunità Europea:
EMC (Compatibilità Elettromagnetica) e LVD (Direttive sulla Bassa Tensione). La
documentazione di conformità in forma completa è reperibile presso la società Karma
Italiana Srl.
The CE mark indicates that this product complies with the European Community standards
EMC ( Electromagnetic Compatibility) and LVD ( Low Voltage Directive ). Compliance
documentation in complete form is available at the company Karma Italian Srl.
Karma Italiana srl, in order to improve its products, reserves the right to modify the characteristics whether technical or
aesthetic , at any time and without notice.
La Karma Italiana srl, allo scopo di migliorare i propri prodotti, si riserva il diritto di modi care le caratteristiche
siano esse tecniche o estetiche, in qualsiasi momento e senza alcun preavviso.
CERTIFICAZIONI / CERTIFICATIONS

ver. 17.1
Via Gozzano 38 bis
21052, Busto Arsizio (VA) - Italy
Telefono +39 0331.628.244
Fax [phone]
www.karmaitaliana.it made in China
SPECIFICHE TECNICHE
Potenza Massima 120 W
Potenza RMS 60 W
Alimentazione AC 220-240V / 50-60Hz
Risposta in frequenza 50 Hz - 18 KHz (+/-3dB)
Sensibilità in ingresso Mic: -61 dB
Aux - Line: 70 dB
Impedenza supportata 4 Ohm
Uscita a tensione costante 70V / 100V
Livello uscita REC 1V
Radio FM
SPL 94 dB
Lettore MP3 Si
Bluetooth No
Regolazione toni alti Si
Regolazione toni Bassi Si
Dimensioni 320 x 190 x 75 mm
Peso 8 Kg
SPECIFICATIONS
Peak power 120 W
RMS power 60 W
Power supply AC 220-240V / 50-60Hz
Frequency responce 50 Hz - 18 KHz (+/-3dB)
Input sensitivity Mic: -61 dB
Aux - Line: 70 dB
Impedance 4 Ohm
Tension 70V / 100V
REC out 1V
Radio FM
SPL 94 dB
Mp3 player Si
Bluetooth No
Trebble Si
Bass Si
Dimensions 320 x 190 x 75 mm
Weight 8 Kg
