Karma LED PAR120 User manual

www.karmaitaliana.it
Manuale di istruzioni
Instruction manual
IE
LED PAR120
Illuminatore a led
Led Illuminator

32

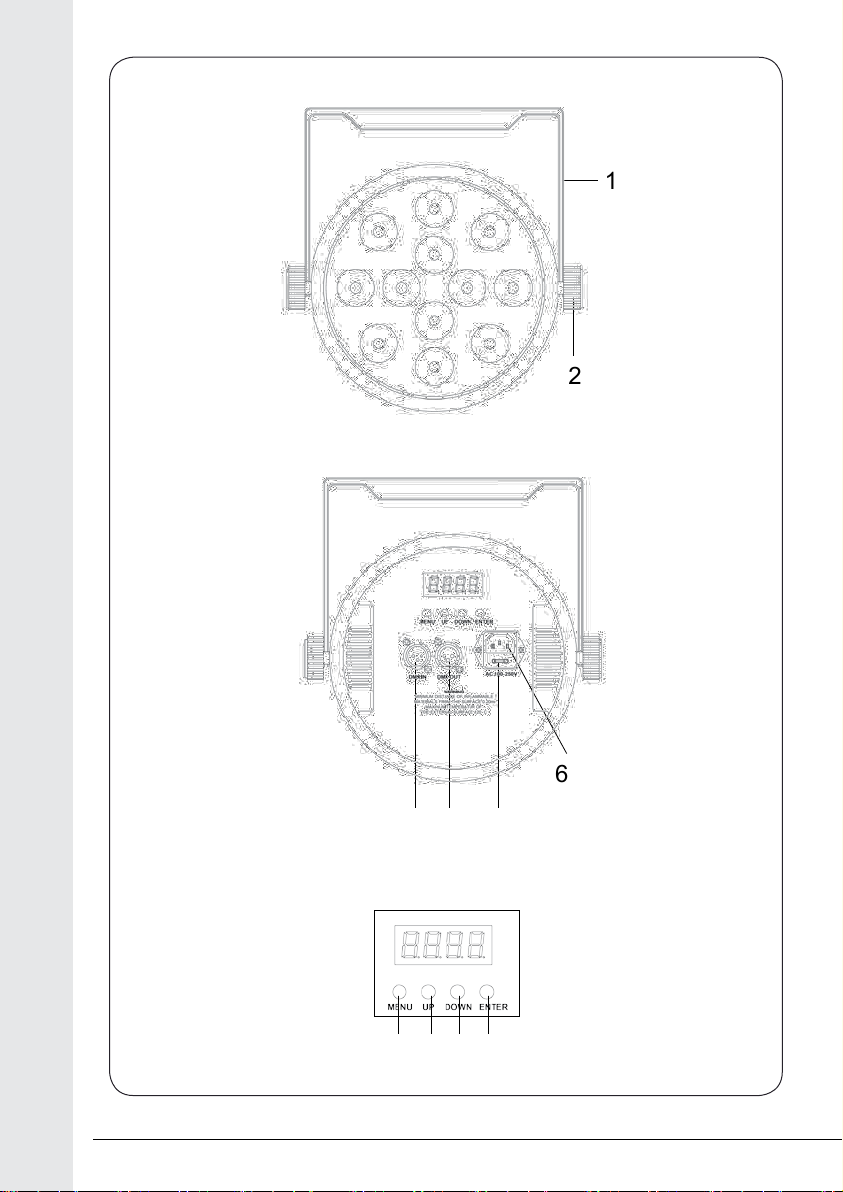

7 8 9 10
2
1
6
3 4 5

Ulteriori informazioni su: www.karmaitaliana.it
32
Ci complimentiamo vivamente per la Sua scelta, il prodotto Karma da Lei acquistato
è frutto di un’accurata progettazione da parte di ingenieri specializzati.
Per la sua realizzazione sono stati impiegati materiali di ottima qualità per garantirne
il funzionamento nel tempo.
Il prodotto è stato realizzato in conformità alle severe normative di sicurezza imposte
dalla Comunità Europea, garanzia di afdabilità e sicurezza.
Vi preghiamo di leggere attentamente questo manuale prima di cominciare ad
utilizzare l’apparecchio al ne di sfruttarne appieno le potenzialità.
La Karma dispone di numerosi prodotti accessori che potranno completare il vostro
apparecchio. Vi invitiamo quindi a visionare l’intera gamma dei nostri prodotti
visitando il sito internet:
www.karmaitaliana.it
sul quale troverete, oltre a tutti i nostri articoli, descrizioni accurate e documentazioni
aggiuntive sviluppate successivamente all’uscita del prodotto.
I nostri ufci sono a vostra completa disposizione per qualsiasi chiarimento o
informazione.
Ci auguriamo che rimarrete soddisfatti dell’acquisto e Vi ringraziamo nuovamente
per la ducia riposta nel nostro marchio.
ATTENZIONE:
Subito dopo aver ricevuto l’apparecchio aprite delicatamente la scatola e,
controllate attentamente il contenuto per accertarvi che tutte le parti siano
presenti e in buone condizioni. Segnalate immediatamente al venditore,
eventuali danni da trasporto subiti dall’apparecchio o dall’imballo. In caso
di reso è importante che il prodotto sia completo dell’imballo originale, vi
suggeriamo quindi di conservarlo.
• Conservare il manuale per future consultazioni e allegatelo se cedete
l’apparecchio ad altri. Visitate periodicamente il ns sito internet per
vericare la presenza di eventuali aggiornamenti.
• Assicuratevi sempre di collegare l’apparecchio con il voltaggio adeguato.
• Questo prodotto non è adatto ad usi esterni (in presenza di umidità)
• Per evitare il rischio di incendi o cortocircuiti non esponete mai l’apparecchio
alla pioggia o all’umidità.
• Non utilizzare con temperature ambiente superiori ai 35C°.
• In caso di problemi di funzionamento interrompete l’uso immediatamente. Non
tentate di riparare l’apparecchio per conto vostro, ma rivolgetevi all’assistenza
autorizzata. Riparazioni effettuate da personale non competente potrebbero
creare gravi danni sia all’apparecchio che alle persone.
• Controllate che il cavo di alimentazione non sia rovinato.
• Non staccate il cavo di alimentazione tirandolo dal lo.
Precauzioni ed avvertenze
Grazie per aver acquistato questo prodotto
Italiano

54
Italiano
Prima di effettuare i collegamenti, assicuratevi di aver scollegato la
spina dalla presa elettrica. Tutti i collegamenti devono avvenire ad
apparecchio spento.
1. Se desiderate posizionare l’apparecchio a traliccio, utilizzate l’apposita
staffa(1). I pomelli(2) permettono di serrare la staffa mantenendola
in posizione. La particolare forma della staffa consente anche di
appoggiare il prodotto su qualunque supercie.
2. Se intendete utilizzarlo collegato ad un impianto DMX, collegate i cavi
in entrata ed uscita alle prese DMX IN / DMX OUT(3-4).
3. Collegate il cavo di alimentazione alla presa(6) e quindi ad una
comune presa elettrica 230V.
Una volta completati questi passaggi siete pronti per utlizzare
l’apparecchio.
Nel caso in cui l’apparecchio non dovesse accendersi, scollegate il cavo
di alimentazione e vericate l’integrità del fusibile(5). Eventualmente
sostituitelo con uno di uguale valore amperometrico.
Questo strumento può essere utilizzato in diverse modalità:
- Funzionamento in manuale
- Modalità ad attivazione sonora
- Modalità DMX
Nelle pagine successive verranno analizzate le singole modalità.
DISPLAY
Premete ripetutamente il tasto “Menu”(7) sul display per selezionare la
funzione desiderata. Utilizzate i tasti Down(9) e Up(8) per scorrere i valori.
Premete il tasto Enter(10) per confermare la scelta.
A seguito sono riportate le varie funzioni mostrate dal display ed i relativi
sottomenu:

Ulteriori informazioni su: www.karmaitaliana.it
54
Italiano
MENU FUNZIONE
d001 Settaggio DMX 4 canali impostabile da 001 - 512
A001 Settaggio DMX 8 canali impostabile da 001 - 512
r001 Regola colore rosso da 0 - 255
g001 Regola colore verde da 0 - 255
b001 Regola colore blu da 0 - 255
U001 Regola colore bianco da 0 - 255
FH01 Regola velocità strobo da 01 - 99
CL01 Imposta uno degli 8 colori memorizzati
CC01 Cambiacolore con velocità da 01 - 99
dE01 Sfuma i colori con velocità da 01 - 99
CP01 Regola frequenza strobo da 01 - 99
SU01 Funzione Sound con sensibilità da 01 - 09
MODALITA’ MANUALE
SCELTA COLORE
Premete ripetutamente MENU e selezionate “r001”, “G001”, “b001” o
“U001”. Utilizzate i tasti UP/DOWN per scegliere il valore di intensità da 0 a
255. Potrete così ottenere il colore desiderato. Confermate premendo il tasto
enter(10).
ALTRI EFFETTI
Oltre al colore, potete selezionare manualmente effetti quali strobo,
dissolvenze o cambiacolori, il tutto riferendovi alla tabella sopra riportata.
MODALITA’ SOUND
In modalità attivazione sonora, grazie al microfono interno, l’unità risponderà
ai toni della musica in bassa frequenza.
Premete MENU e selezionate “Su01”. Potete selezionare uno dei 9 livelli di
sensibilità del microfono con i tasti su e giu. Confermate con Enter.
MODALITA’ DMX
In una connessione DMX 512 ci sono 512 canali a disposizione.

76
Italiano
Ogni apparecchio DMX impiega 1 o più canali per gestire le varie funzioni. L’utente
deve assegnare un indirizzo di partenza ad ogni apparecchio DMX connesso
all’impianto, tale indirizzo indicherà il primo canale occupato nella centralina.
Bisogna pianicare la scelta dell’indirizzo di partenza in modo da non far mai
sovrapporre i canali, onde evitare un funzionamento non corretto dell’apparecchio.
Esempio: Ammettiamo di collegare 3 apparecchi DMX ognuno dotato di 10
canali, il primo apparecchio dovrà essere settato sull’indirizzo 1, il secondo
apparecchio sull’indirizzo 11 ed il terzo sull’indirizzo 21. Tuttavia si può usare lo
stesso indirizzo di partenza su più apparecchi se si desidera ottenere un loro
movimento all’unisono. Gli apparecchi DMX sono concepiti per ricevere dati tramite
collegamento seriale Daisy Chain. Questo tipo di collegamento si ha quando l’uscita
dati di un apparecchio è connessa all’ingresso dati del successivo. L’ordine in cui
gli apparecchi sono collegati non ha importanza e non incide su come la centralina
comunica con ciascuno di essi. Utilizzare l’ordine in cui il cablaggio è più semplice
e diretto. La lunghezza del cavo di segnale non dovrebbe superare i 100 metri per
evitare l’interferenze tra segnali e altri apparecchi elettrici. Spesso alla ne di un
impianto DMX è richiesto un terminatore. Rivolgetevi ad un installatore o al vostro
negoziante di ducia per ulteriori informazioni.
Nell’effettuare i collegamenti assicuratevi che gli apparecchi e i cavi
utilizzino le polarità riportate dalla tabella sottostante.
Per entrare in modalità DMX, premete il tasto Menu no a quando non
appare sul display la scritta “d001” o “A001” a seconda dei numeri di canali
che si vogliono utilizzare, quindi selezionate l’indirizzo desiderato tramite i
tasti UP/DOWN. Per la funzione relativa ad ogni canale DMX, riferitevi alla
tabella riportata a pagina 11 accanto alle speciche tecniche.
OUT

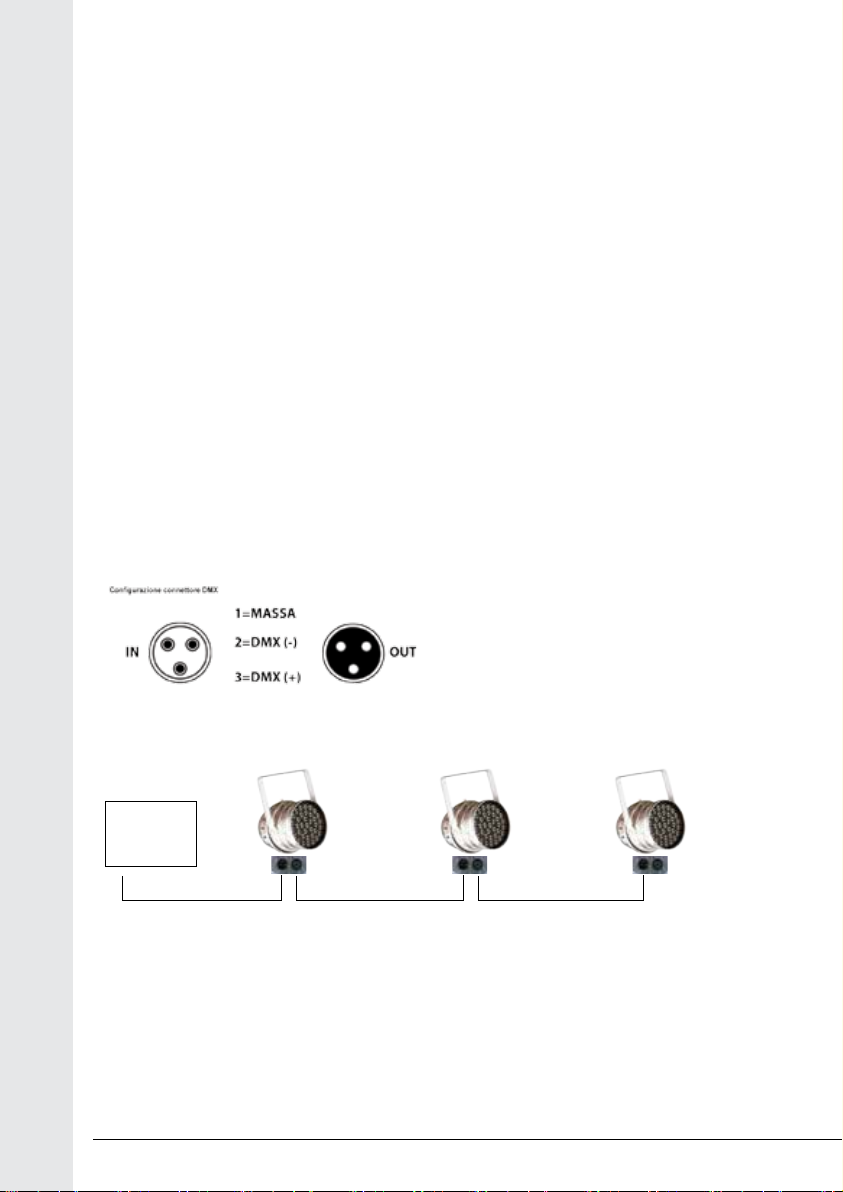

Esempio di collegamento a cascata.
ININ OUTOUT IN
DMXDMX DMX
CENTRALINA
DMX

Ulteriori informazioni su: www.karmaitaliana.it
76
Thanks for choosing this product
The KARMA product you have purchased is the result of careful planning by
specialized engineers . High quality materials have been used for its construction,
to ensure its functioning over time. The product is manufactured in compliance with
strict regulations imposed by the European Union, a guarantee of reliability and safety.
Please read this manual carefully before starting to use the xture in order to exploit
its full potential. We thank you again for your trust in our brand.
Karma’s line includes many other products that can be combined with your device.
We invite you to have a look to the whole range of our products, by visiting our website
www.karmaitaliana.it
where you will nd the technical sheets of all our items, with detailed descriptions and
additional documents. Our ofces are at your full disposal for further explainations
or information. We wish that you will be satised of your purchase and we thank you
again for your trust in our brand.
CAUTION:
When you receive the product you have to check carefully that the
parcel is not damaged from shipping or open. Even if the packaging is
not damaged you have to check the product’s conditions within three
(3) days from the reception. For any kind of problem found on the
item, it is necessary to address a claim to the seller and to our ofces
(also by e-mail), describing in detail the damage. Any claim received
beyond the 3-day time limit, will not be accepted. It is suggested to
save all the packaging, labels, delivery bill and all that can be useful to
solve quickly the problem.
Safety Notes
• Keep this User Manual for future reference. If you sell the product to another user,
be sure to give this manual to the next owner.
• Make sure the voltage of the power source used for the product is correct.
• This product is not suitable for outdoor use.
• To avoid the risk of re or short-circuits never expose the xture to rain or moisture.
• Do not operate the product in an ambient temperature higher than 35°.
• In the event of a serious operating problem, stop using the product immediately.
Never try to repair the product, but contact the authorized technical assistance
center.
• Repairs carried out by untrained people can lead to damage both to the xture and
to persons.
• Make sure the power cord is not damaged.
• Never disconnect the product from the power source by pulling on the cord.
English

98
English
Before arranging any connection, make sure that the power
cordis unplugged from the mains socket. All operations
should be carried with the device off.
1. If you wish to mount the device on stand, use the specic barcket (1).
The knobs allow to tighten it so to keep the position. The bracket’s
particular shape allows to place the product on any surface.
2. If you need to use it in a DMX system connect the input and output
cables to the DMX IN / DMX OUT(3-4) sockets.
3. Connect the power cable to the socket (6) and then to a 230V power
source.
Once you have completed this steps you are ready to use the device.
Nel caso in cui l’apparecchio non dovesse accendersi, scollegate il cavo
di alimentazione e vericate l’integrità del fusibile(5). Eventualmente
sostituitelo con uno di uguale valore amperometrico.
If the par doesn’t light on, disconnect the power cord and check if the fuse
(5) is ok. If necessary replace it with one of the same amperage.
This device can be used in several modes:
- Manual mode
- Sound-activated mode
- DMX mode
In the following pages any of the above modes will be described
DISPLAY
Press repeatedly the “Menu” (7) button on the display to select the desired
function. Use the buttons Up (8) and Down (9) to scroll values. Press Enter
button (10) to conrm your choice
Here are the functions showed by the display and the related sub-menus:

Ulteriori informazioni su: www.karmaitaliana.it
98
English
MENU FUNCTIONS
d001 4 channel DMX setting from 001 to 512
A001 4 channel DMX setting from 001 to 512
r001 Red colour adjustment from 0 to 255
g001 Green colour adjustment from 0 to 255
b001 Blue colour adjustment from 0 to 25
U001 White colour adjustment from 0 to 255
FH01 Strobo speed adjustment from 01 to 99
CL01 Sets one of the 8 colours in memory
CC01 Colour-change with speed 01 - 99
dE01 Colour fade with speed 01 - 99
CP01 Strobo frequency adjustment from 01 to 99
SU01 Funzione Sound con sensibilità da 01 - 09
MANUAL MODE
COLOR CHOISE
Press repeatedly MENU and select “r001”, “G001”, “b001” or “U001”. Use
the UP/DOWN buttons to choose the intensity value from 0 to 255. In this
way you will obtain the desired colour. Conrm by pressing enter (10) touch
OTHER EFFECTS
Besides colour you can select manually effects such as strobo, fade or
colour change (please refer to the above chart).
SOUND MODE
In sound-activated mode, thanks to the internal mic, the unit will respond to
the music low frequency tones.
Press MENU and select “Su01”. You can choose one of the 9 microphone’s
sensitivity with the keys UP and DOWN. Conrm with Enter.
DMX MODE
In a DMX 512 linking there are 512 channels available.

1110
English
Each DMX xture uses one or more channels to manage its functions. The user
must assign a starting address to each DMX xture. This address will indicate the
rst channel used on the controller. You have to plan the starting address choice in
order to avoid channels’ overlapping.Otherwise the xture wouldn’t work correctly.
Example: If you need to connect 3 DMX xtures, each with 10 channels, the rst
unit is to be set on address 1, the second unit on address 11 and the third one on
address 21. Anyway you can set the same starting address on more devices if you
wish them to operate in synchrony. DMX devices are conceived to receive datas
through a serial Daisy Chain connection. With this kind of linking the datas output
of a xture is connected to the data input of the following one. The order of linking
of the devices is not important and it doesn’t affect on how the controller manages
each of them. We suggest to put them in the easiest and most direct sequence for
cable connection.
The cable length should not be more than 100 mts to avoid interferences with
other signals or electric devices. A terminator is often requires at the end of a DMX
system. Please address to a technician or to your reseller for further information.
When you arrange the connections make sure that the xtures and
the cables use the polarities indicated in the chart below.
To enter DMX mode, press Menu button until the display shows d001”
or “A001” according to number of channels you want to use. Then select
the desired address using the keys UP/DOWN. For the functions related
to each DMX channel, refer to the chart on page 11 near technical
specications.
OUT
Esempio di collegamento a cascata.
ININ OUTOUT IN
DMXDMX DMX
CENTRALINA
DMX

Ulteriori informazioni su: www.karmaitaliana.it
1110
Tabella DMX - DMX table
TABELLA DMX 8 CANALI
CH1 0 - 255 Intensità luminosa generale
CH2 0 - 255 Colore Rosso
CH3 0 - 255 Colore Verde
CH4 0 - 255 Colore Blu
CH5 0 - 255 Colore Bianco
CH6 0 - 255 Velocità strobo da 0 - 255
CH7 0 - 50 Controllo DMX 8 canali
51 - 100 Cambio colore
101 - 150 Cambio colore graduale
151 - 200 Cambio colore Pulse
201 - 255 Funzionamento a tempo di musica
CH8 0 - 255 Velocità (5canali) da lento a veloce
TABELLA DMX 4 CANALI
CH1 0 - 255 Colore Rosso
CH2 0 - 255 Colore Verde
CH3 0 - 255 Colore Blu
CH4 0 - 255 Colore Bianco
DMX TABLE 8 CHANNELS
CH1 0 - 255 General light intensity
CH2 0 - 255 Red Color
CH3 0 - 255 Green Color
CH4 0 - 255 Blu Color
CH5 0 - 255 White Color
CH6 0 - 255 Strobo Speed from 0 - 255
CH7 0 - 50 8 Ch DMX control
51 - 100 Change Color
101 - 150 Gradual Change Color
151 - 200 Pulse Change Color
201 - 255 Sound mode
CH8 0 - 255 Speed (5 Channels) law - fast
DMCX TABLE 4 CHANNELS
CH1 0 - 255 Red Color
CH2 0 - 255 Green Color
CH3 0 - 255 Blu Color
CH4 0 - 255 White Color

1312
Il prodotto è coperto da garanzia in
base alle vigenti normative.
Vi suggeriamo di consultare sul sito
internet: www.karmaitaliana.it le
“Condizioni Generali di Garanzia”
riportate nella sezione “FAQ”.
Di seguito un breve estratto:
1) Si prega, dopo l’acquisto di procedere
alla registrazione del prodotto sul
nostro sito internet accedendo
alla sezione assistenza(occorre
registrarsi). In alternativa, è possibile
registrare il prodotto compilando ed
inviando la scheda accanto.
2) Sono esclusi i guasti causati da
imperizia a da uso non appropriato
dell’apparecchio
3) La garanzia non ha più alcun effetto
qualora l’apparecchio risulti
manomesso.
4) La garanzia non prevede la
sostituzione del prodotto.
5) Sono escluse dalla garanzia le parti
esterne, le batterie, le manopole,
gli interruttori, e le parti asportabili o
consumabili.
6) Le spese di trasporto e i rischi
conseguenti sono a carico del
proprietario dell’apparecchio
7) A tutti gli effetti la validità della
garanzia è avallata unicamente dalla
presentazione della fattura o scontrino
d’acquisto.
COME PROCEDERE ALL’INVIO
DEL MODULO DI REGISTRAZIONE
PRODOTTO:
1) Nel caso in cui non abbiate effettuato
la registrazione del prodotto sul nostro
sito www.karmaitaliana.it Vi invitiamo
a farlo ritagliando il modulo riportato
nella pagina accando e ad inviarlo
presso i nostri ufci.
2) Ricordatevi di compilare entrambi i
moduli in quanto una copia rimarrà
legata al manuale e potrà servirvi in
futuro.

Ulteriori informazioni su: www.karmaitaliana.it
1312
CERTIFICATO DI GARANZIA GUARANTEE CERTIFICATE CERTIFICATO DI GARANZIA GUARANTEE CERTIFICATE MODULO DI REGISTRAZIONE REGISTRATION MODULE MODULO DI REGISTRAZIONE REGISTRATION MODULE
COPIADAINVIAREA: COPIADACONSERVARE
Spett.le KARMA ITALIANA Srl Via Gozzano, 38 bis 21052 - Busto Arsizio (VA)
%

1514
Speciche Tecniche
Speciche tecniche Speciche tecniche
MODELLO / MODEL MODELLO / MODEL
DATA D’ACQUISTO PURCHASING DATE DATA D’ACQUISTO PURCHASING DATE
N. SCONTRINO O FATTURA RECEIPT/INVOICENUMBER N. SCONTRINO O FATTURA RECEIPT/INVOICENUMBER
TIMBROEFIRMADELRIVENDITORE DEALER’SSTAMPANDSIGNATURE TIMBROEFIRMADELRIVENDITORE DEALER’SSTAMPANDSIGNATURE
ACQUISTATO DA / PURCHASED BY ACQUISTATO DA / PURCHASED BY COGNOME / SURNAME COGNOME / SURNAME
NOME/ NAME NOME/ NAME
VIA / ADDRESS VIA / ADDRESS
N° N°
PROV. PROV.
CITTÀ / CITY CITTÀ / CITY
C.A.P. / ZIP CODE C.A.P. / ZIP CODE

Ulteriori informazioni su: www.karmaitaliana.it
1514
LED PAR120
Sorgente luminosa: 12 led da 10W (RGBW)
Assorbimento: 180W
Durata led: 80.000 ore circa
Beam: 60°
Controlli DMX: 4 o 8 Canali
Modalità Operativa: Manuale - Tempo di musica - DMX
Tipo di connettori: XLR 3 pin per connessioni DMX
Display: Si
Tipo di staffa: Da appoggio o da traliccio
Alimentazione: 110V - 230V
Colore: Nero
Dimensioni: 240 x 240 x 130 mm
Peso: 2,2 Kg
LED PAR18
Led: 12 x 10W (RGBW)
Absorption: 180W
Led life: 80.000 h
Beam: 60°
DMX Control: 4/8 Channels
Operative Mode: Manual - Sound - DMX
Connectors: XLR 3 pin for DMX connections
Display: Yes
Brackets: : Free standing or truss
Power Supply: 110V - 230V
Color: Black
Dimensions: 240 x 240 x 130 mm
Weight: 2,2 Kg
Speciche Tecniche - Specications

ver. 17.1
Via Gozzano 38 bis
21052, Busto Arsizio (VA) - Italy
Telefono +39 0331.628.244
Fax [phone]
www.karmaitaliana.it made in China
Questo simbolo indica la conformità del prodotto alle normative internazionali RoHS
(Restriction of certain Hazardous Substances) che limita l’impiego di determinate sostanze
pericolose nelle apparecchiature elettriche ed elettroniche immesse sul mercato europeo dal
1° luglio 2006. Fa parte di una serie di Direttive UE sull’ambiente ed e’ connessa strettamente
alla Direttiva RAEE (Riuti di Apparecchiature Elettriche ed Elettroniche).
This symbol indicates that the product complies with international standards RoHS (Restriction
of certain Hazardous Substances) which restricts the use of certain hazardous substances in
electrical and electronic equipment put on the European market from 1 July 2006. It is part of
a series of EU Directives and environment and ‘ closely connected to the WEEE Directive (
Waste Electrical and Electronic Equipment).
Pursuant to Italian Legislative Decree 49 dated 14 March 2014 on “Implementation of
Directive 2012/19/UE on Waste Electrical and Electronic Equipment (RAEE)”
The symbol of the crossed-out wheeled bin shown on the device or its packaging indicates
that, at the end of its service life, the product must be collected separately from other wastes.
The user must therefore consign it complete with all its main components to a suitable
separate collection centre for electrical and electronic wastes, or confer it to a shop of
electrical and electronic equipment when purchasing an equivalent product. Suitable separate
collection allows the discarded equipment to be sent for recycling, treatment and disposal
in an environmentally friendly way, and helps to avoid possible negative effects on health
and environment, promoting the recycling of the materials of which the device is composed.
Illegal disposal of the product by the user may result in the application of the sanctions
envisaged by applicable law.by the user entails the application of administrative sanctions
pursuant to Legislative Decree n . 49 del 14 Marzo 2014
Il marchio CE indica che questo prodotto è conforme alle norme della Comunità Europea: EMC
(Compatibilità Elettromagnetica) e LVD (Direttive sulla Bassa Tensione). La documentazione
di conformità in forma completa è reperibile presso la società Karma Italiana Srl.
The CE mark indicates that this product complies with the European Community standards
EMC ( Electromagnetic Compatibility) and LVD ( Low Voltage Directive ). Compliance
documentation in complete form is available at the company Karma Italian Srl.
Ai sensi del Decreto Legislativo N°49 del 14 Marzo 2014 - “ Attuazione delle Direttive
2012/19/UE sui riuti di apparecchiature elettriche ed elettroniche (RAEE)”.
Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla
ne della propria vita utile deve essere raccolto separatamente dagli altri riuti. L’utente
dovrà, pertanto, conferire l’apparecchiatura integra dei componenti essenziali giunta a ne
vita agli idonei centri di raccolta differenziata dei riuti elettronici ed elettrotecnici, oppure
riconsegnandola al rivenditore al momento dell’acquisto di nuova apparecchiatura di tipo
equivalente, in ragione di uno a uno. L’adeguata raccolta differenziata per l’avvio successivo
dell’apparecchiatura dimessa al reciclaggio, al trattamento e allo smaltimento ambientale
compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e
favorisce il riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo
del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative di cui al
D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.
