Kathrein UAS 572 User manual

1 / 8
UAS 572 20110018
Universal-Twin-Speisesystem 10,7 - 12,75 GHz
Universal-Twin-Feeding-System 10,7 - 12,75 GHz

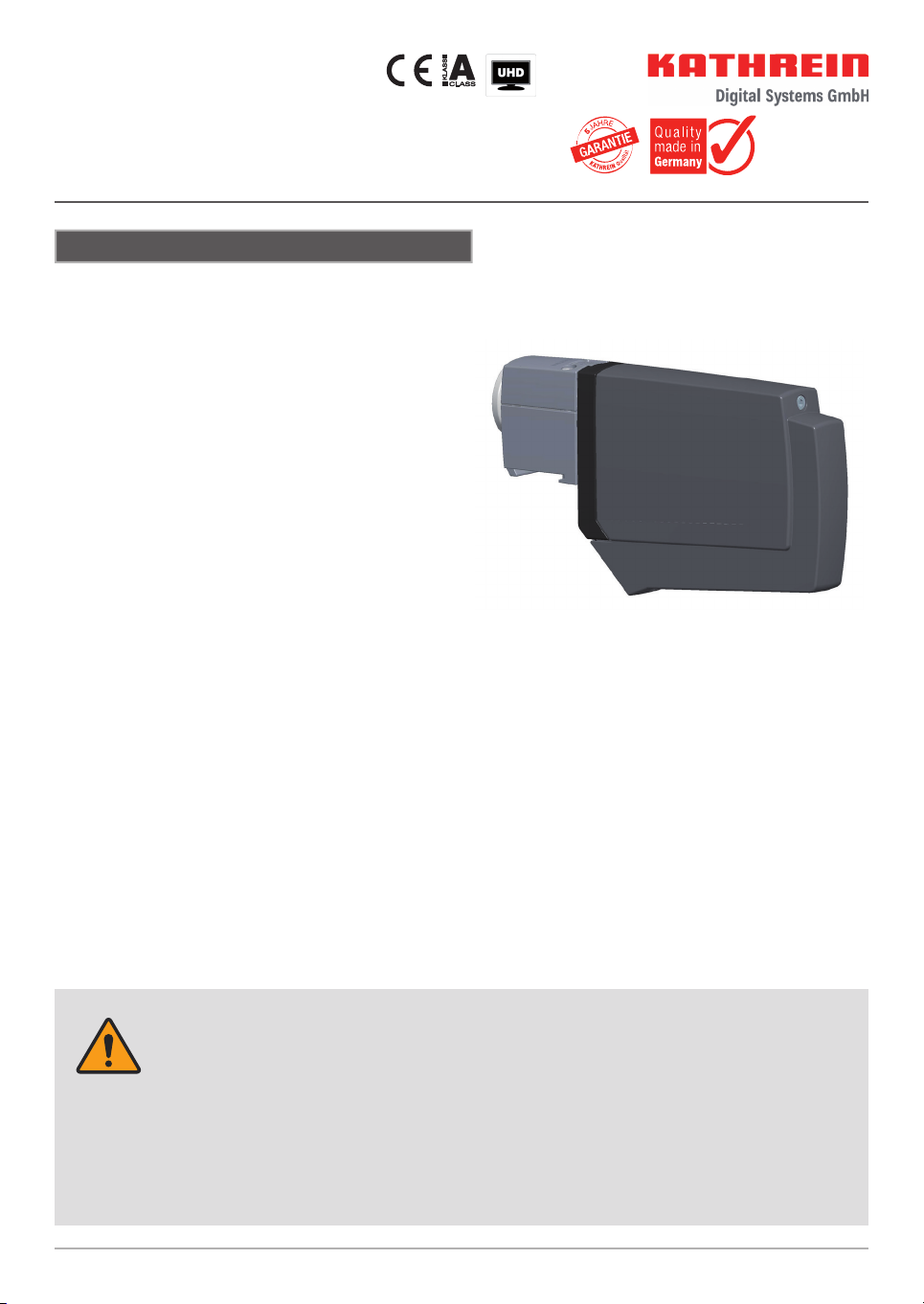

Merkmale/Features
■Universal-Single-Speisesystem für Kathrein-O-
set-Parabolantennen,
Typ CAS 06/60/80/90/120
■Für den Empfang von Satelliten im
Ku-Band, wie z. B. ASTRA, EUTELSAT oder TürkSat
■Das Speisesystem entspricht der ASTRA-
Spezifikation
■Universal-Speisesystem für Einzelanlagen mit 2
Polarisationen und 2 Frequenzbereichen (Low- u.
High-Band bzw. analog u. digital) für zwei An-
schlüsse ohne zusätzliche Matrix
■Für lineare Polarisation
■Unabhängige Wahlmöglichkeit horiz./vert., Low-/
High-Band
■Umschaltung horiz./vert., Low-/High-Band über
das Koaxialkabel durch 14/18 V und
22 kHz
■Stromversorgung erfolgt über Nieder-
führungskabel
■Multifeed-tauglich durch kompakten Aufbau
■Komplettschutz von LNB und Kabelanschlüssen
im belüfteten Gehäuse,
Schutzart: IP 54
■Universal single feed system for Kathrein oset parabolic antennas, type CAS 60/75/80/90/120
■For reception of satellites in the Ku band, such as ASTRA, EUTELSAT and TürkSat
■The feed system complies with ASTRA specifications
■Universal feed system for individual systems with 2 polarisations and 2 frequency ranges (low and high band or
analogue and digital) for two connections without an additional matrix
■For linear polarisation
■Independent selection of horiz./vert., low/high band
■Switch-over horiz./vert., low band/high band via the coaxial cable through 14/18 V and 22 kHz
■Power supply via drop cable
■Multifeed-suitable due to compact design
■Full protection of LNB and cable connections in a ventilated housing, protection category IP 54
Hinweise/Notes
Das Speisesystem UAS 572 darf ausschließlich an die aufgeführten Kathrein-Parabolantennen
montiert werden. Für das Speisesystem gelten die gleichen Sicherheits- und Gefahrenhinweise,
wie sie in den Anwendungshinweisen der Oset-Parabolantennen aufgeführt sind. Bitte beach-
ten Sie unbedingt diese Hinweise, da sonst Gefahren für Sie oder Ihre Mitmenschen auftreten
können (Stromschlag durch Freileitungen, Absturzgefahr, herabfallende Teile, Gewitter etc.)
The UAS 572 feed system may only be mounted to the listed Kathrein parabolic antennas. The feed
system is subject to the same safety and danger warnings as listed in the instructions for using oset
parabolic antennas. Please follow these instructions at all times, as otherwise you or other people
may be exposed to danger (electric shock through overhead lines, risk of falling down, falling parts,
thunderstorm etc.)

2 / 8
Technische Daten/Technical data
Typ/Type UAS 572
Bestell-Nr./Order no. 20110018
Geeignet für Parabolspiegel
Suitable for parabolic antennas CAS 06, 60, 80, 90, 120
Polarisation Umschaltbar: vertikal (14 V)/horizontal (18 V)
Switchable: vertical (14 V)/horizontal (18 V)
Eingangsfrequenz
Input frequency GHz Umschaltbar: 10,70-11,70 GHz (0 kHz); 11,70-12,75 GHz (22 kHz) 1)
Switchable: 10,70-11,70 GHz (0 kHz); 11,70-12,75 GHz (22 kHz) 1)
Verstärkung
Gain dB > 50
Ausgangsfrequenz
Output frequency MHz 950-1950/1100-2150
Oszillatorfrequenz (L.O.)
Oscillator frequency (L.O.) GHz 9,75/10,60
Phasenrauschen
Phase noise dBc 1 kHz < -50, 10 kHz < -75, 100 kHz < -95
Systemgüte (G/T)
(bei 11,3/12,5 GHz)
System figure of merit (G/T)
(at 11,3/12,5 GHz)
Mit
With
CAS 06/60:
CAS 80
CAS 90:
CAS 120:
14,7/15,7 dB/K
17,2/18,2 dB/K
18,8/19,8 dB/K
22,0/23,0 dB/K
Polarisationsentkopplung
Polarisation decoupling dB Typ. 25
Ausgang/Impedanz
Output/impedance Ω 2 x F-Connector/75
Versorgungsspannung LNB
Supply voltage LNB VVert.: 11,5–14,0 Horiz.: 16,0–19
Stromaufnahme LNB
Power consumption LNB mA Typ. 175
Abmessungen
Dimensions mm 235 x 135 x 44
Verpackungs-Maße
Packing dimensions mm 295 x 185 x 65
Gewicht ca.
Approx. weight kg 0,8
1) Achtung: Bei Betrieb über eine Matrix kann das High-Band (11,7–12,75 GHz) nicht empfangen werden!
1) In operation via one matrix, the high-band (11.7–12.75 MHz) cannot be received!

3 / 8
Polarisations-Voreinstellung (Abb. 2)/Setting the polarisation (Fig. 2)
Wert für die Polarisations-Voreinstellung aus Tabelle
Seite 6/7 entnehmen. Bei abweichendem Wert von
den voreingestellten 0° ist wie folgt zu verfahren:
1. Beide Innensechskantschrauben (S) lockern.
2. Durch Drehen des Speisesystems die
Referenzmarke auf den Wert lt. Polarisations-
Voreinstellungs-Tabelle einstellen (siehe Abb. 2)
3. Die Innensechskantschrauben (S) gleichmäßig im
Wechsel festziehen. Anzugsdrehmoment: max. 4,5
Nm
See the value in the table on page 6/7 for the polarisation
setting. If the value diers from the pre-set 0°, proceed
as follows:
1. Loosen both Allen screws (S).
2. Turn the feed system to set the reference mark to the
value given in the polarisation pre-setting table. (see
fig. 2)
3. Tighten the Allen screws (S) evenly, alternating
between both. Torque: max. 4.5 Nm
Abb. 2/Fig. 2
Polarisation 0°
Polarisation +15°
Polarisation -15°
Innensechskant-
Schraube (S)
Speisesystem-Montage (Abb. 1)/Mounting the feed system (Fig. 1)
Das Speisesystem an gewünschter Position auf
die Multifeed-Platte am Tragarmende aufsetzen
(siehe Anwendungshinweis Antenne) und durch
anziehen (Anzugsdrehmoment: 4,5 Nm) der
Innensechskantschraube im vorderen Bereich
befestigen.
Alle Befestigungs- und Einstelloperationen
können mit einem Innensechskantschlüssel SW4
vorgenommen werden.
Position the feed system as desired on the multifeed
plate at the end of the bracket (see antenna instructions)
and fasten on the front part using the Allen wrench
(torque: 4.5 Nm) .
All fastening and tightening can be eected with an allen
wrench SW4.
Hier ansetzen
Insert here
MA = 4,5 Nm
Abb. 1/Fig. 1

4 / 8

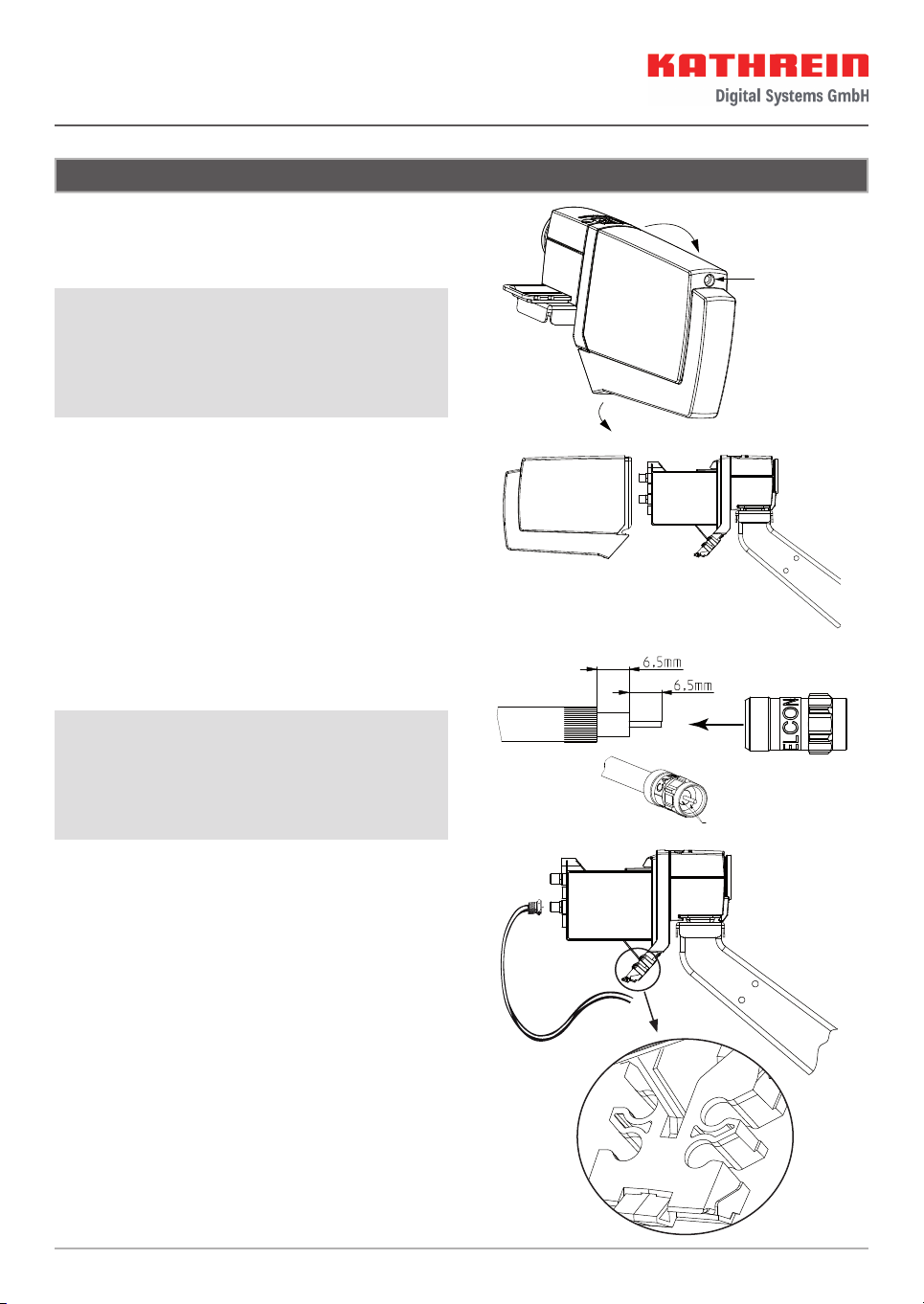

Kabelanschluss (Abb. 3)/Cable connection (Fig. 3)
1. Innensechskantschraube (S) am hinteren Ende der
Haube lösen, bis die Haube durch leichten Druck
nach unten ausrastet und abgenommen werden
kann .
Abb. 3/Fig. 3
2. Beiliegenden F-Stecker auf Kathrein-Kabeltyp
LCD 90/111A+/115A+/120A+/130A+ montieren (siehe
Abbildung) und an das LNB anschließen.
3. Angeschlossene Kabel nach vorne führen und
seitlich in den Kabelhalter (siehe Vergrößerung in
Abb. 3 unten) eindrücken.
4. Haube aufschieben bis sie in die Nut
eintaucht und im unteren Bereich einrastet.
Innensechskantschraube (S) festziehen.
Hinweis:
Wird nicht nur das Speisesystem ausgetauscht,
sondern eine Neuinstallation der Antenne vorgenom-
men, fahren Sie zuerst mit dem Punkt „Ausrichten der
Satelliten-Empfangsanlage“ (siehe Anwendungshinweis
der Antenne) fort und kehren im Anschluss zum Punkt
„Kabelanschluss“ zurück.
1. Loosen the Allen screw (S) at the rear end of the cover
until the cover can be unlocked by applying light
downward pressure; remove cover.
2. Mount the supplied F-type connectors on the
Kathrein cables LCD 90/111A+/115A+/120A+/130A+ (see
illustration) and connect to the LNB.
3. Lead the connected cable forwards and insert
sideways into the cable fastening (see close-up in fig.
3 below).
4. Slide on the cover until it fits into the groove and locks
in the bottom section. Tighten Allen screw (S).
Note:
If not only the feed system is to be exchanged, but the
antenna is to be re-installed, start the procedure with
the point “Adjusting the satellite reception system“
(see antenna instructions for use or www.kathrein.de,
”Service“, “Tools“, “Adjusting Sat antennas “) and return
afterwards to the point “Cable connection”.
bündig
ush
á eur


Innensechskant-
schraube (S)
Allen Screw
2x

5 / 8
Ausrichten der Satelliten-Empfangsanlage (Abb. 4)/
Aligning the satellite reception system (Fig. 4)
Hinweis:
Wird lediglich das Speisesystem ausgetauscht, kann
das Ausrichten der Antenne entfallen.
1. Grundeinstellung nach beiliegender Azimut-/
Elevationstabelle vornehmen.
2. Durch Drehen über die Azimut-Achse
Sender suchen (siehe beiliegende Azimut-/
Elevationstabelle) und auf Maximalanzeige
einstellen (bei Verwendung eines Kathrein-
Satelliten-Messempfängers MSK ...). Steht
kein Messempfänger zur Verfügung, auf beste
Signalstärke/-qualität einstellen
(siehe Abb.5 und Text).
3. Elevation auf Maximalanzeige bzw. beste
Signalstärke/-qualität einstellen.
4. Azimut-Einstellung überprüfen und gegebenenfalls
nachjustieren.
5. Alle Befestigungsteile auf vorgeschriebenes
Drehmoment MA festdrehen (siehe
Montageanleitung der Parabolantenne).
6. Fahren Sie mit dem Punkt “Kabelanschluss,
(Aufzählungspunkt 2)” fort.
Note:
If the feed system is only to be exchanged, the antenna
does not have to be aligned.
1. Align according to enclosed azimuth/elevation table.
2. Tune to wanted programme (see enclosed azimuth/
elevations table) by turning the antenne around the
azimuth axle until max. signal level is obtained (if a
Kathrein signal meter MSK ... is used), or until best
picture quality is reached (without signal meter)
(see Fig. 5).
3. Adjust elevation until max. signal level or best picture
quality are obtained.
4. Check azimuth adjustment and correct if neccessary.
5. Firmly fix all bolts to advised torque moment MA) (see
mounting instructions for parabolic antenna).
6. Continue as described in section “Cable connection”
(item 2).
Abb. 4/Fig. 4
Azimut
Elevation
Azimut
Elevation

6 / 8

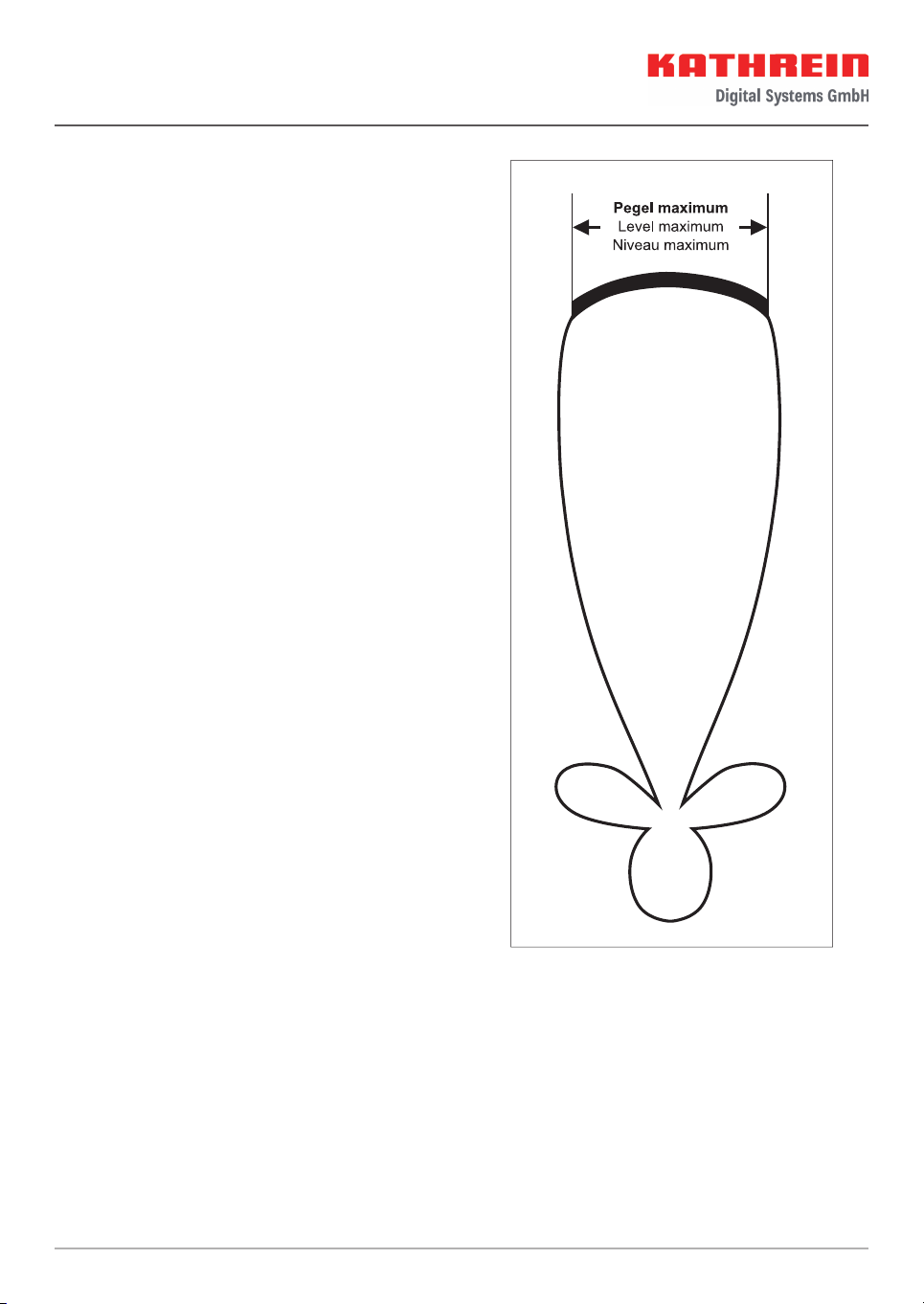

Da die Antennenkeule im Bereich des Maximums nur
leicht gekrümmt ist, ist bei Ausrichtung in diesem Be-
reich eine gute Bildqualität zu erwarten.
Jedoch kann es aber sein, dass die Antenne links oder
rechts „gerade noch“ auf diesen guten Empfangsbe-
reich ausgerichtet ist.
Schon bei den ersten Schwankungen des Antennen-
Standrohres kann die vermeintlich gute Bildqualität
über die steilen Keulenflanken abstürzen.
Um dies zu vermeiden, sollte die Empfangsanlage auf
Mitte des Pegelmaximums eingestellt werden.
Zur Einstellung mit Hilfe eines Kathrein-Satelliten-
Messempfängers, wie z. B. MSK 30/L, MSK 140/OHD
oder MSK 240/0IA, gehen Sie wie folgt vor:
1. Mitte der Mastschelle markieren.
2. Antenne nach links drehen, bis ein Pegelabfall
von z. B. 8 dB (oder Spikes) auftritt. Mastschellen-
Markierung auf den Mast übertragen.
3. Antenne nach rechts drehen, bis ein Pegelabfall
von 8 dB auftritt.
4. Dann Mastschellen-Markierung genau in die
Mitte der Mastmarkierungen stellen. So wird die
bestmögliche Empfangssituation erreicht.
Für die Elevations-Optimierung ist ebenso zu verfah-
ren.
As the antenna lobe in the maximum range is only slightly
curved, an excellent picture quality can be expected when
it is aligned to this range.
However, it may also be that the antenna at the left or
right is “only just” aligned to this excellent reception ran-
ge.
As soon as the antenna stanchion experiences any vibra-
tion the supposed excellent picture quality can drop o at
the steep edge of the lobe.
To avoid this, the reception position should be set to the
middle of the maximum level.
Proceed as follows when conducting the setting-up pro-
cess using a Kathrein test receiver such as MSK 30/L,
MSK 140/OHD or MSK 240/0IA:
1. Mark the centre of the mast clamp.
2. Turn the antenna to the left until the level drops by,
e.g. 8 dB (or spikes occur). Transfer the mast clamp
marking to the mast
3. Turn antenna to the right until the level drops by 8 dB.
Transfer the mast clamp marking to the mast.
4. Position the mast clamp marking in the exact centre
of the mast markings. This will ensure that an ideal
reception situation is given.
Proceed in a similar manner to optimise the elevation.
Abb. 5/Fig. 5

7 / 8
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie
2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro-
und Elektronik-Altgeräte fachgerecht entsorgt werden.
Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgese-
henen öentlichen Sammelstellen ab.
Electronic equipment is not household waste - in accordance with directive 2002/96/EC OF THE EURO-
PEAN PARLIAMENT AND THE COUNCIL of 27th January 2003 on used electrical and electronic equip-
ment, it must be disposed of properly.
At the end of its service life, take this unit for disposal at a relevant official collection point.
Montagehinweise für EMK 20 Plus/Mounting instruction for EMK 20 Plus
Für eine sichere Verbindung der F-Stecker EMK 20 Plus an den Eingängen des LNB‘s wird empfohlen, ein
Montagewerkzeug (z. B. ZAW 16, BN: 21410014) zu verwenden. Damit wird ein störungsfreier und dauerhafter
Kontakt gewährleistet.
Die beiliegenden F-Stecker EMK 20 Plus sind speziell auf unsere Speisesysteme angepasst und mit dem oben
genannten Werkzeug ZAW 16 oder etwas Vergleichbarem anzuziehen. Bitte nicht für andere HF-Komponenten
verwenden.
A safe connection of the F-type connectors EMK 20 Plus, at the inputs of the LNB, it is recommended, to use a moun-
ting tool like (e.g. ZAW 16, order no.: 21410014). This will create a trouble-free and permanent contact guaranteed.
The enclosed F-type connectors EMK 20 Plus are specially designed for our LNB`s and mountable it with the ZAW 16 or
similar. Please note: Don`t use the F-type connectors for other HF components.
Produktbeispiel Montagezubehör ZAW 16
(nicht im Lieferumfang von EMK 20 Plus)
Product example mounting accessories ZAW 16
(not in the scope of delivery of EMK 20)
Anwendungsbeispiel/Application example
KAZ 11/12
2x
UAS
572
2x UAS 572
KAZ12
21810002
A
KAZ11
507205
A
1
T
err.
1B
1A
4B
4A
4
2
3
2B
2A
3A
3B
POS
UC1
OPT
EXR 124
20510053
B
A
POS
OPT
UC1
POS
OPT
UC1
20510053
B
A
POS
OPT
UC1
POS
OPT
UC1
POS
UC1
OPT
Y
ESD..
ESC..
EXR 121
EXR 121

www.kathrein-ds.com | [email protected] 9363533/d/STM/0421/DE-GB | Änderungen vorbehalten. Subject to change.
KATHREIN Digital Systems GmbH | Anton-Kathrein-Str. 1–3 | 83022 Rosenheim | Deutschland | Telefon [phone]
Satelliten/Satellites
Land/Country
TÜRKSAT
42° Ost
East
ASTRA
(Eurobird 1)
28.2° Ost
East
ASTRA
19.2° Ost
East
EUTELSAT
W2 16°Ost
East
HOTBIRD
13° Ost
East
EUTELSAT
W1
10° Ost
East
EUTELSAT
W3A
7° Ost
East
Thor 2/3
0.8° West
West
Atlantic
Bird 3
5° West
West
Atlantic
Bird 2/
Telecom 2D
8° West
West
Hispasat
1C/1D
30° West
West
Albanien/Albania -23 -2 8 5 8 11 15 22 26 28/16 41
Belgien/Belgium -27 -11 -5 -9 -7 -5 -2 4 8 10/-2 25
Bulgarien/Bulgaria -17 4 14 10 13 16 19 25 29 31/19 41 Dänemark/Denmark -19 -4 2 -3 -1 1 3 8 11 ´13/1 24
Deutschland/Germany -23 -7 0 -4 -2 0 3 9 12 14´/2 28
Frankreich/France -32 -16 -9 -13 -10 -7 -5 3 7 10/-2 27 Finnland/Finland -7 6 10 5 6 7 9 12 14 15´/3 21
Griechenland/Greece -21 2 14 11 14 18 21 28 32 34/22 46 Großbritannien/Great Britain -26 -13 -8 -13 -11 -9 -7 -2 1 3/-9 17
Italien/Italy -29 -10 -1 -4 -1 3 6 15 19 ´22/10 37
Irland/Ireland -30 -17 -12 -17 -15 -13 -11 -6 -3 0/12 15 Kroatien/Croatia -24 -5 4 1 4 7 10 17 20 ´23/11 36 Liechtenstein/Liechtenstein -26 -10 -2 -6 -3 0 2 10 13 `16/4 31
Luxemburg/Luxemburg -26 -11 -4 -8 -6 -3 -1 6 9 12/0 26 Monaco/Monaco -31 -13 -5 -9 -6 -3 0 9 13 ´16/4 32 Niederlande/Netherlands -25 -10 -4 -8 -6 -4 -1 5 8 10/-2 24
Norwegen/Norway/Norvège -11 2 6 1 2 4 5 9 10 12/0 19
Österreich/Austria -24 -6 2 -2 0 3 6 13 16 ´18/6 32
Polen/Poland -17 0 7 2 5 7 9 15 18 ´20/8 31 Portugal/Portugal -43 -28 -22 -26 -23 -20 -17 -8 -3 0/-12 24
Rumänien/Romania -16 4 13 9 11 14 17 23 26 28/16 38
Schweden/Sweden -12 1 6 1 2 4 5 9 11 ´13/1 21
Schweiz/Switzerland -28 -11 -3 -7 -5 -2 1 8 12 ´15/§ 30 Serbien-Montenegro/ Serbia and Montenegro -21 -1 9 5 8 11 14 21 24 26/14 39 Slowakei/Slovakia -18 0 7 3 6 8 11 17 20 ´22/10 34
Slowenien/Slovenia -24 -5 3 -1 2 5 8 15 18 ´21/9 34 Spanien/Spain -40 -24 -17 -21 -18 -15 -11 -2 3 ´6/5 29 Tschechien/Czech Republic -21 -4 4 0 2 5 7 13 16 ´19/7 31
Ungarn/Hungary -20 -1 7 3 6 9 11 18 21 ´23/11 35
Polarisations-Voreinstellungen in verschiedenen Ländern für Compact-Speisesysteme/ Pre-setting the polarisation for Compact feed systems in various countries
