Kemper KHS CoolFlow User manual

DE Montage- und Bedienungsanleitung
KHS CoolFlow Kaltwasserkühler
Fig. 610 01 2
EN Operating instructions
KHS CoolFlow cold water cooler
Fig. 610 01 26
FR Manuel d’utilisation
Refroidisseur d'eau froide KHS CoolFlow
Fig. 610 01 50
IT Istruzioni per l’uso
Raffreddatore di acqua fredda KHS CoolFlow
Fig. 610 01 74
NL Bedieningshandleiding
KHS CoolFlow koudwaterkoeler
Fig. 610 01 98

2 / 128 – K410061000000-00 / 03.2020 – ©www.kemper-olpe.de
Originalbetriebsanleitung
Herstelleradresse
Gebr. Kemper GmbH + Co. KG
Harkortstraße 5
57462 Olpe
Tel.: [phone]
Web: www.kemper-olpe.de
Kundendienst
Service-Hotline
Tel.: [phone]
Mail: [e-mail]
Über diese Anleitung
Lesen Sie diese Anleitung vor Montagebeginn, Inbetriebnahme,
Gebrauch und Wartung sorgfältig und folgen Sie den Anweisungen!
Anleitung immer an den aktuellen Anlagenbetreiber weitergeben
und zur späteren Verfügung aufbewahren!
Abbildungen in dieser Anleitung dienen dem grundsätzlichen Ver-
ständnis und können von der tatsächlichen Ausführung abweichen.
Diese Anleitung ist urheberrechtlich geschützt. Das Urheberrecht
liegt beim Hersteller.
Zielgruppe
Diese Anleitung richtet sich an Sanitärfachkräfte, die die Installation
des Kaltwasserkühlers durchführen. Sie richtet sich außerdem an
Bediener der Reglersoftware sowie an den Anlagenbetreiber.
Personalqualifikation
Die Montage und Installation der Anlage dürfen nur von Sanitärfach-
kräften durchgeführt werden, die zusätzlich im Bereich der Elektroin-
stallation unterwiesen sind. Sie müssen sich in der Trinkwasserhygie-
ne auskennen, normgerechte Wartungsarbeiten durchführen können
und Kabel verlegen und anschließen können.
Wichtige Hinweise für den Installateur
Befolgen Sie bei der Installation die Anweisungen in dieser Anlei-
tung. Auftretende Fehlfunktionen bei der Installation finden Sie in
der Störungstabelle (»Kapitel 6.2 "Störungstabelle" auf S. 25).
Haftung
Der Hersteller leistet keine Gewährleistung oder Haftung bei:
• Nichtbeachten dieser Anleitung.
• fehlerhaftem Einbau und/oder Gebrauch.
• eigenständiger Modifikation am Produkt.
• sonstiger, fehlerhafter Bedienung.
DE
Über diese Anleitung 2
2. Transport & Aufstellen 8
3. Montage & Installation

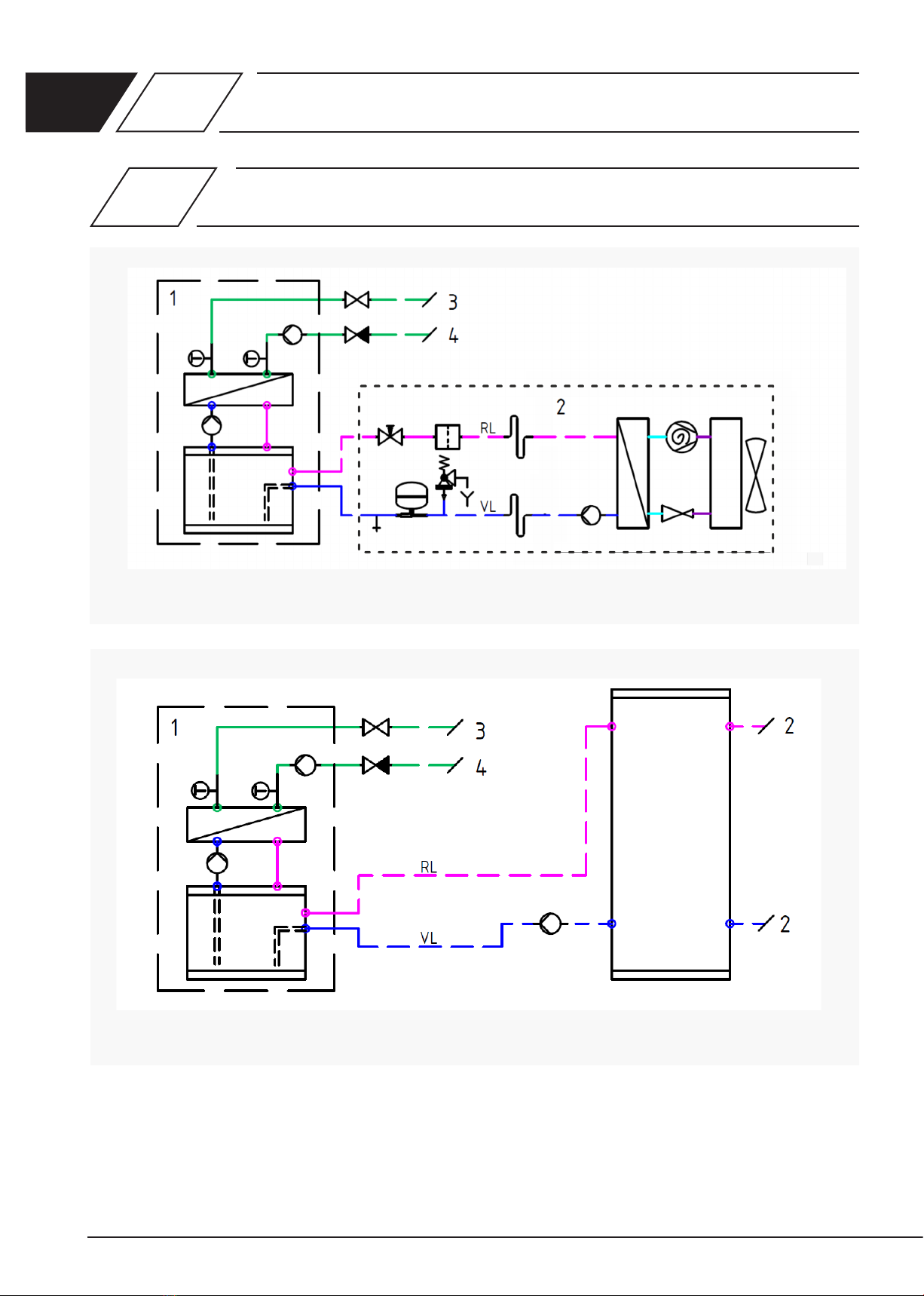

3.1 Anschlussschemata 10

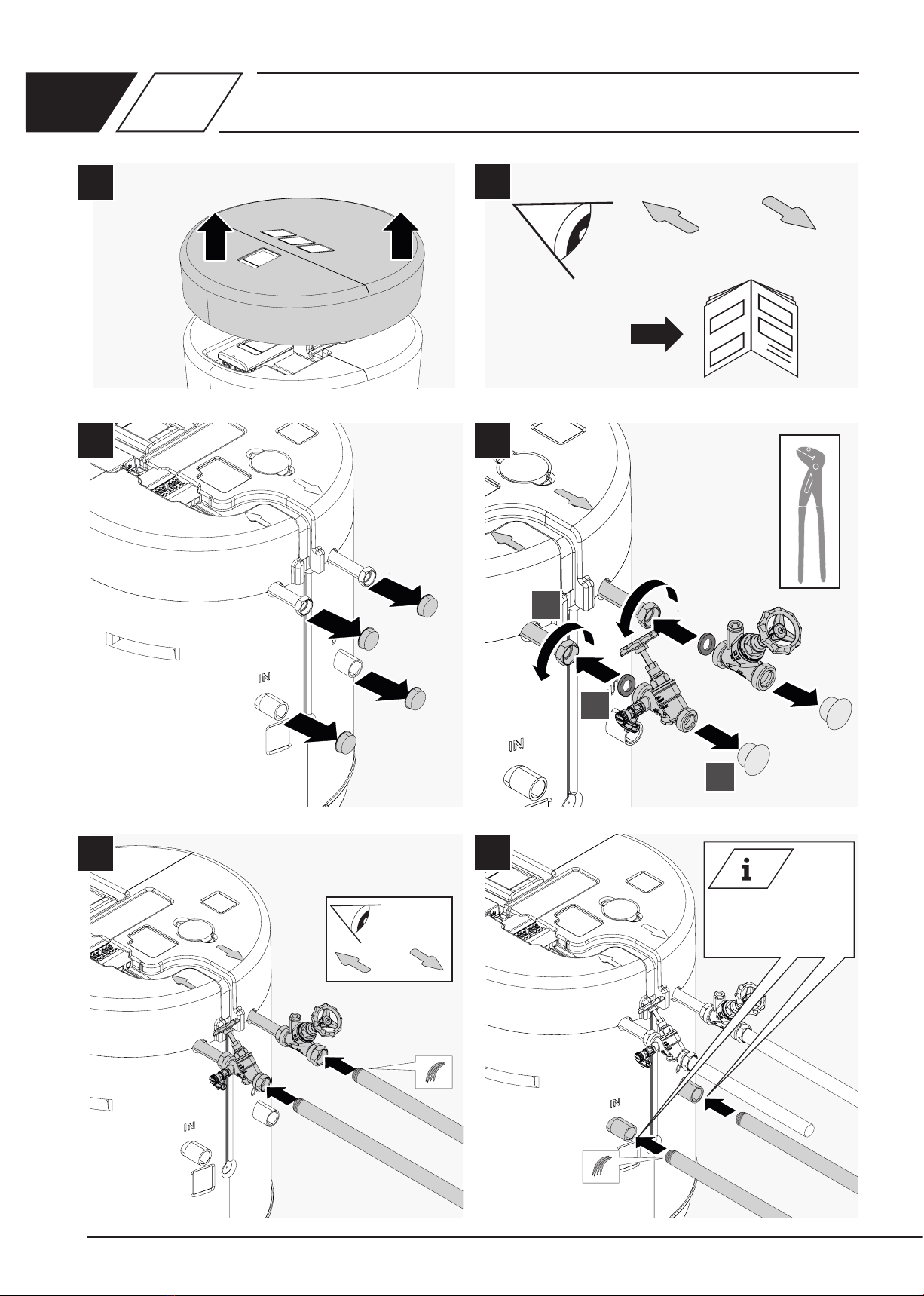

3.2 Montage 12
3.3 Entlüftung 13

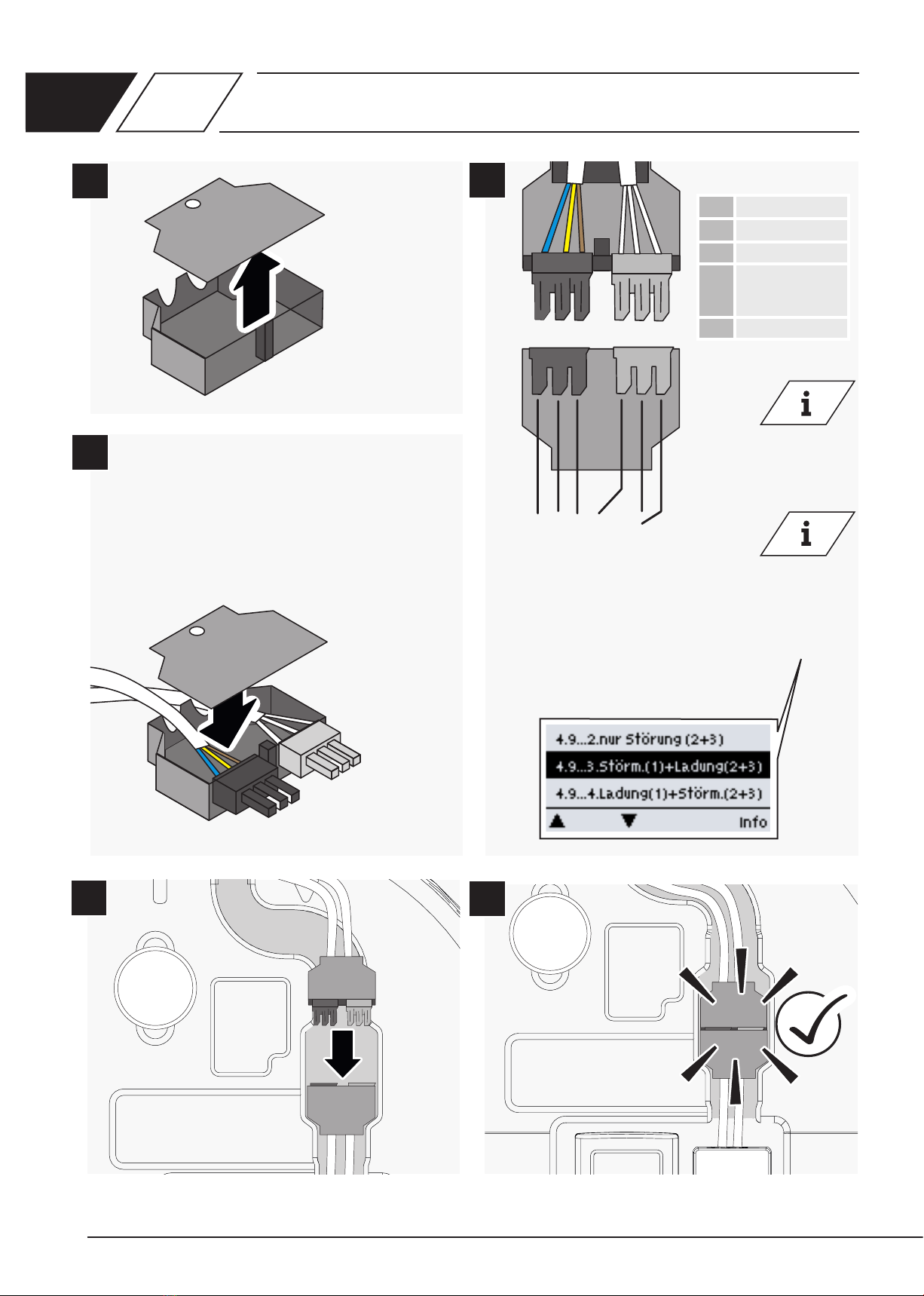

3.4 Elektrische Installation 14
3.5 Vor Inbetriebnahme 15
1. Aufbau & Funktion
1.1 Aufbau 5
1.2 Lieferumfang 6
1.3 Funktion 6
1.4 Technische Daten 7
4. Bedienung
4.1 Inbetriebnahmeassistent 16
4.2 Reglersoftware 16
4.3 Messwerte 18
4.4 Auswertung 19
4.5 Betriebsart 20
4.6 Sollwerte & Zeitprogramm 21
4.7 Sonderfunktionen & Sprache 22
5. Demontage & Entsorgung 23
Inhaltsverzeichnis Über diese Anleitung
6. Anhang
6.1 Ersatzteilliste 24
6.2 Störungstabelle 25
Sicherheitshinweise 3
Gefahrenquellen 4

©www.kemper-olpe.de – 03.2020 / K410061000000-00 – 3 /128
Sicherheitshinweise
Beachten und befolgen Sie undbedingt die Sicherheitshinweise
in dieser Anleitung. Das Nichtbeachten der Sicherheitshinweise
kann zum Tod, zu Verletzungen oder zu Sachschäden führen.
Die Sicherheitshinweise sind durch Symbole gekennzeichnet
und werden durch Signalwörter eingeleitet, die das Ausmaß der
Gefährdung ausdrücken.
Folgende Sicherheitshinweise werden in dieser Anleitung verwen-
det:
Gefahr! Elektrischer Strom!
Kennzeichnet Gefahren, die schwere
oder tödliche Verletzungen zur Folge
haben können.
Warnung!
Kennzeichnet Gefahren,
die zu Verletzungen, Sachschäden oder Verunrei-
nigung des Trinkwassers führen können.
Hinweis!
Kennzeichnet Gefahren, die zu
Schäden an der Anlage oder
Funktionsstörungen führen können.
Info
Kennzeichnet zusätzliche Informationen
und Tipps.
Bestimmungsgemäße Verwendung
Der Kaltwasserkühler darf ausschließlich zur Kühlung von Trink-
wasser verwendet werden. Er ist für den Einsatz in gewerblich
genutzten Einrichtungen (z. B. Schulen, Kindergärten, Kleinan-
lagen, Kaufhäusern, Ferienhäusern etc.) bestimmt. Jede andere
Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.
Verwenden Sie als Betriebsmittel nur Glykole der Art „L“, ent-
sprechend der Flüssigkeitskategorie 3 oder Wasser.
Verwenden Sie den Kaltwasserkühler nur in geschlossenen Räu-
men in Gebäuden mit Umgebungsluft ohne aggressive Gase und
Flüssigkeiten.
Benutzen Sie das Gerät:
• nur in einwandfreiem Zustand
• bestimmungsgemäß
Fehlgebrauch
Verwenden Sie den Kaltwasserkühler nicht zur Kühlung von an-
deren Flüssigkeiten als Trinkwasser. Füllen Sie keine Kältemittel,
Gase, brennbare oder explosive Medien ein.Verwenden Sie den
Kaltwasserkühler nicht auf einem unebenen oder beweglichen
Untergrund.
Pflichten des Anlagenbetreibers
Der Anlagenbetreiber ist die Person, die den Kaltwasserkühler
gewerblich einsetzt. Der Anlagenbetreiber muss für den sicheren
Betrieb und ordnungsgemäßen Zustand der Anlage sorgen.
Wartung und Reparatur
Beachten Sie unbedingt die vorgeschriebenen Wartungsintervalle.
Das System muss 1x jährlich nach Herstellerangaben gewartet
werden. Weitere Infos zur Wartung finden Sie in der separat
beiliegenden Wartungsanleitung.
Störungen
Lassen Sie Störungen und Fehlfunktionen umgehend von einer
Sanitärfachkraft beheben. Weitere Informationen zu Störungen
finden Sie in der Störungstabelle (»Kapitel 6.2 "Störungstabelle"
auf S. 25).
DE
Sicherheitshinweise
Durch das CE-Zeichen auf dem Gerät erklärt der Hersteller,
dass der Kaltwasserkühler den einschlägigen Bestim-
mungen entspricht:
Niederspannungsrichtlinie
2014/35/EU
Bauproduktenverordnung
EU-BauPVO
Sanitär- und Trinkwasserinstallation
DIN EN 1717 / DIN 1988-100
DIN EN 806-5 / DIN EN 806-4

DE
4 / 128 – K410061000000-00 / 03.2020 – ©www.kemper-olpe.de
Hinweis!
Sachschäden durch Frost!
Die Rohrleitungen können bei Frost beschädigt
werden.
• Versetzen Sie das Betriebsmittel mit Frost-
schutz, wenn der Kühlkreislauf nach draußen
geführt wird.
• Beachten sie die maximalen und minimalen
Betriebstemperaturen.
Hinweis!
Sachschäden durch Wasser!
Austretendes Wasser bzw. Tauwasserbildung kann
zu Sachschäden an dem Kaltwasserkühler und
dessen Umgebung führen.
• Sperren Sie die Rohrleitungen vor Arbeiten
daran ab.
• Prüfen Sie die Bauteile, Dichtungen und
Dämmungen auf Funktionsfähigkeit.
Hinweis!
Sachschäden bei Transport!
Abstehende Teile können beim
Transport leicht beschädigt werden.
• Lassen Sie den Kaltwasserkühler möglichst
nah an den gewünschten Aufstellort liefern.
• Packen Sie den Kaltwasserkühler nur an den
für den Transport vorgesehenen Tragegriffen
bzw. -mulden und nicht an den Anschlüssen
der Trinkwasserseite.
Hinweis!
Sachschäden vor Inbetriebnahme!
Beschädigungen an der Anlage können zu Funkti-
onseinschränkung führen.
• Führen Sie vor Inbetriebnahme eine Sicht-
kontrolle auf Beschädigungen durch.
Gefahr! Elektrischer Strom!
Lebensgefahr durch elektrischen Strom!
Bei Arbeiten an spannungsführenden Bauteilen
besteht unmittelbare Lebensgefahr durch einen
Stromschlag.
• Lassen Sie Arbeiten an der Anlage nur von
Sanitärfachkräften, die in der Elektroinstallati-
on unterwiesen sind, ausführen.
• Schalten Sie die Anlage vor Arbeiten daran
spannungsfrei.
• Halten Sie die Arbeitsumgebung trocken.
Warnung!
Verletzungsgefahr durch unsachgemäße Instal-
lation!
Bei unsachgemäßer Installation der Sanitär- und
Elektroteile besteht Verletzungsgefahr.
• Die Montage, Reparatur und Wartung darf nur
durch eine Sanitärfachkraft erfolgen.
• Befolgen Sie die Anweisungen und Anschluss-
schemata in dieser Anleitung.
• Halten Sie die in den technischen Daten ange-
gebenen Anforderungen an Leistung, Maße
und Einsatzbereich ein.
• Befolgen Sie die nationalen und regionalen
Normen und Vorschriften zur Sanitär- sowie
zur Elektroinstallation und zur Unfallverhü-
tung.
• Stellen Sie den Kaltwasserkühler eben auf
und beachten Sie die Kennzeichnungen auf
dem Kaltwasserkühler.
Warnung!
Gesundheitsgefahr durch Betriebsmittel auf Glykol-
basis!
Die Vermischung von Trink- und Nichttrinkwasser
kann zu gesundheitlichen Schäden führen.
• Beachten Sie die Hinweise im Sicherheitsdaten-
blatt des Glykolherstellers.
Warnung!
Gesundheitsgefahr durch Rückstände in Zulei-
tungen!
Nach der Installation, Ergänzung von Zubehör
oder Wartungsarbeiten können sich mikrobiolo-
gische Rückstände in den Zuleitungen befinden.
• Spülen Sie die Zuleitungen nach den angege-
benen Tätigkeiten immer nach DIN EN 806-5
und VDI/DVGW 6023.
Gefahrenquellen

DE
©www.kemper-olpe.de – 03.2020 / K410061000000-00-00 – 5 / 128

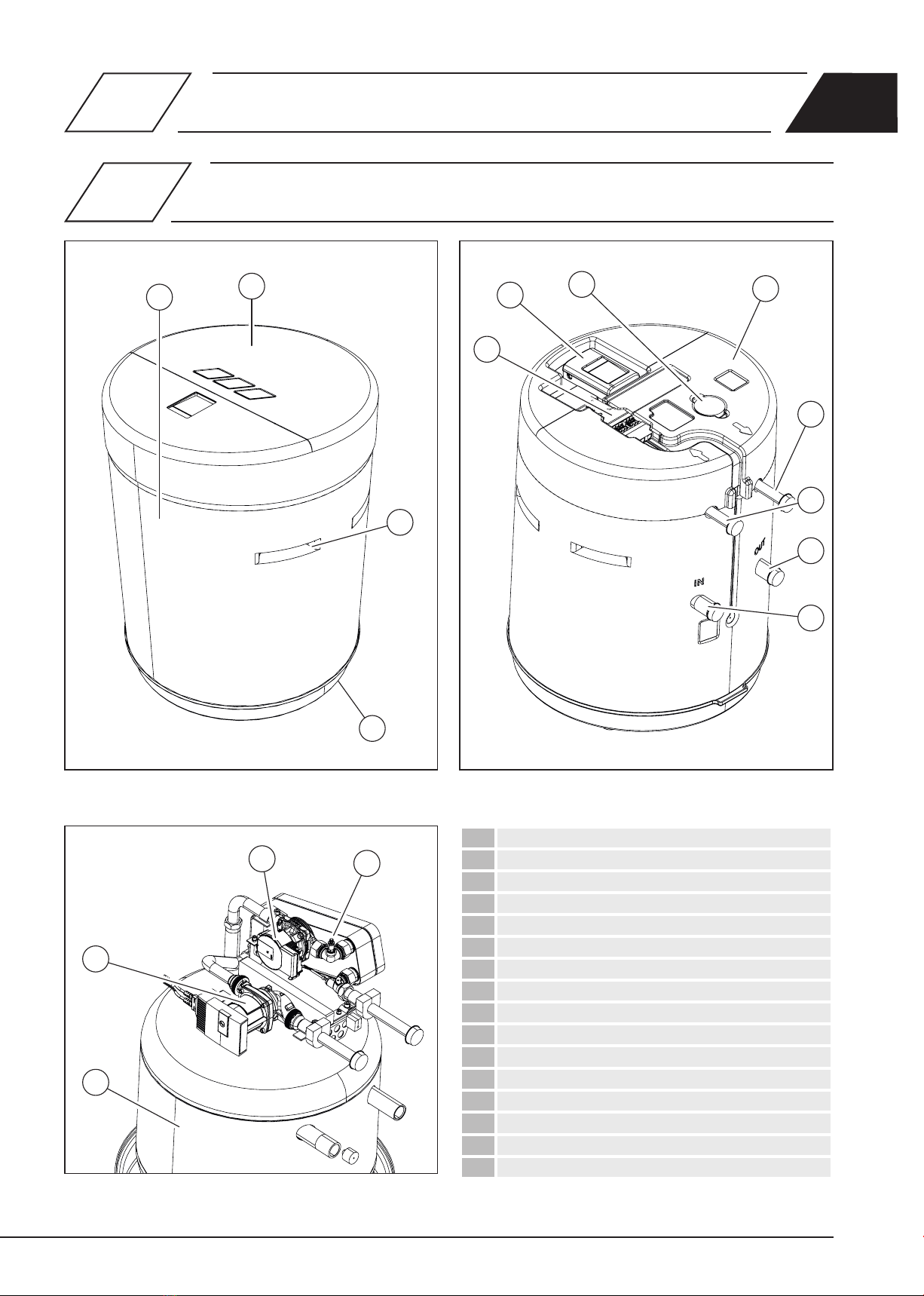

Aufbau & Funktion
1
5
6
7
8
9
11
10
12
4
12
3
1 Dämmung
2 PVC-Deckel
3 Tragegriffe
4 Standfüße
5 Haube
6Anschluss Trinkwasserseite (Austritt)
7Anschluss Trinkwasserseite (Eintritt)
8 Anschluss Soleseite (Rücklauf/ Austritt)
9 Anschluss Soleseite (Vorlauf/ Eintritt)
10 Steckerverbindung
11 Regler
12 Schutzabdeckung für Entlüftungsventil
13 Pumpe Betriebsmittel
14 Entlüftungsventil
15 Betriebsmittelpufferspeicher (100 l)
16 Zirkulationspumpe Trinkwasser
Vorderansicht ohne Skymantel Rückansicht ohne Skymantel und PVC-Deckel
13 14
15
16
Innenansicht
1.1 Aufbau

DE
6 /128 – K410061000000-00 / 03.2020 – ©www.kemper-olpe.de
1.2 Lieferumfang
< 20 °C
16 °C
Funktion
Der KHS CoolFlow Kaltwasserkühler ist ein Durchfluss-Trinkwas-
serkühler mit integrierter Zirkulationspumpe. Er ist Teil des Hygie-
nesystems KHS CoolFlow und dient zur Einhaltung der Trinkwas-
serhygiene. Der Kaltwasserkühler kühlt und zirkuliert (mittels
Plattenwärmetauscher und Zirkulationspumpe) das Trinkwasser
aktiv. Dazu wird er mit einem Kaltwassersatz, Pufferspeicher oder
Verteiler verbunden.
Einsatzumgebung
Der Kaltwasserkühler wird vormontiert mit integrierter Zirkulati-
onspumpe geliefert und beinhaltet alle benötigten Komponenten
der Trinkwasserseite. Er ist diffusionsdicht gedämmt, vorkonfigu-
riert und einsetzbar in alle bestehenden und neuen Kaltwasser-
sätze, Kaltwassererzeuger, Kühlkreisläufe und Solekreisläufe.
1.3 Funktion
Kaltwasserkühler Skymantel mit
Verbindungsschiene Absperreinrichtung mit Rückflussverhinderer und
Entleerventil
Absperreinrichtung
1x 1x 1x 1x
Dichtungsring Bedienungsanleitung Wartungsanleitung
Bedienungsanleitung
Wartungsanleitung
2x 1x 1x
Anschlüsse
Kühlsystem
Hauswassereintritt
CoolFlow
Regulierventil

DE
©www.kemper-olpe.de – 03.2020 / K410061000000-00-00 – 7 / 128
1.4 Technische Daten
Spezikationen
Einstellbereich PWC-Temperatur 15 bis 25 °C
Druckstufe Trinkwasserseite: 10
Betriebsmittelseite: 6 PN
Min. Umgebungstemperatur (Lagerung) 0 °C
Max. Umgebungstemperatur (Lagerung) 50 °C
Min. Betriebstemperatur (Regelbereich) Trinkwasserseite: 15
Betriebsmittelseite: 6 °C
Max. Betriebstemperatur (Regelbereich) Trinkwasserseite: 25
Betriebsmittelseite: 12 °C
Max. rel. Raumluftfeuchtigkeit 70 %
Diffusionsdichtigkeit bis 30 °C
Spannungsversorgung 230 V AC
Max. Kühlleistung 6,4 kW
Elektr. Leistungsaufnahme Regler Betrieb: 0,5 bis 2,5
Standby: 0,5 W
Schutzart IP 40
Betriebsmittel Wasser
Glykole Art "L", Flüssigkeitskategorie 3
Volumen Betriebsmittel 100 l
Max. Fördermenge 2 m³/h
Max. Förderhöhe 11 m
Leergewicht 60 kg
Füllgewicht 160 kg
Lärmemission < 70 dB
Abmessungen Kaltwasserkühler (H x D) 805 x 640 mm
Störmaße (B x H x T) 1 x 2 x 1 m
Abstand Anschlüsse Trinkwasserseite 161 mm
Abstand Anschlüsse Betriebsmittelseite 210 mm
Höhe Anschlüsse Trinkwasserseite 660 mm
Höhe Anschlüsse Betriebsmittelseite 392,5 mm
Nennweite Trinkwasserseite 1" G
Nennweite Betriebsmittelseite 1" RP

DE
8 /128 – K410061000000-00 / 03.2020 – ©www.kemper-olpe.de
Transport & Aufstellen
2
• Lieferumfang
• Transportschäden
• Werkzeug und Schutzausrüstung
+
2
1
=
2
34
1 m
1 m
2 m
min.
15 °C
6 °C
max.
25 °C
12 °C
Trinkwasser
Betriebsmittel
min.
0 °C
max.
50 °C
Umgebung
(Lagerung)
Störmaße beachten

DE
©www.kemper-olpe.de – 03.2020 / K410061000000-00-00 –9 / 128
2Transport & Aufstellen
6
5

DE
10 /128 – K410061000000-00 / 03.2020 – ©www.kemper-olpe.de
3Montage & Installation
Anbindung Kaltwassersatz
Anbindung Pufferspeicher
3.1 Anschlussschemata

DE
©www.kemper-olpe.de – 03.2020 / K410061000000-00-00 – 11 / 128
Anbindung druckloser Verteiler
Anbindung druckbehafteter Verteiler
Anschlussschemata
Der Kaltwasserkühler kann mit folgenden Kühlsystemen verbun-
den werden:
• Kaltwassersatz
• Pufferspeicher
• Druckloser Verteiler
• Druckbehafteter Verteiler
Info
Die Absperreinrichtungen auf der Betriebsmit-
telseite befinden sich nicht im Lieferumfang.
Der Hersteller empfiehlt, diese bauseitig
bereitzustellen.
Anschlussschemata
3.1
1 KHS CoolFlow Kaltwasserkühler
2 Kühlsystem
3 Anbindung Hauptverteilung Kaltwasser (Austritt)
4 Sammelleitung Kaltwasserzirkulation (Eintritt)
VL Vorlauf
RL Rücklauf

DE
12 /128 – K410061000000-00 / 03.2020 – ©www.kemper-olpe.de
3.2 Montage
IN OUT
S. 5
12
3 4
56
IN OUT
Fließrichtung
beachten!
1.
2.
3.
Einsatz von
Absperreinrichtungen
empfohlen!

DE
©www.kemper-olpe.de – 03.2020 / K410061000000-00-00 – 13 / 128

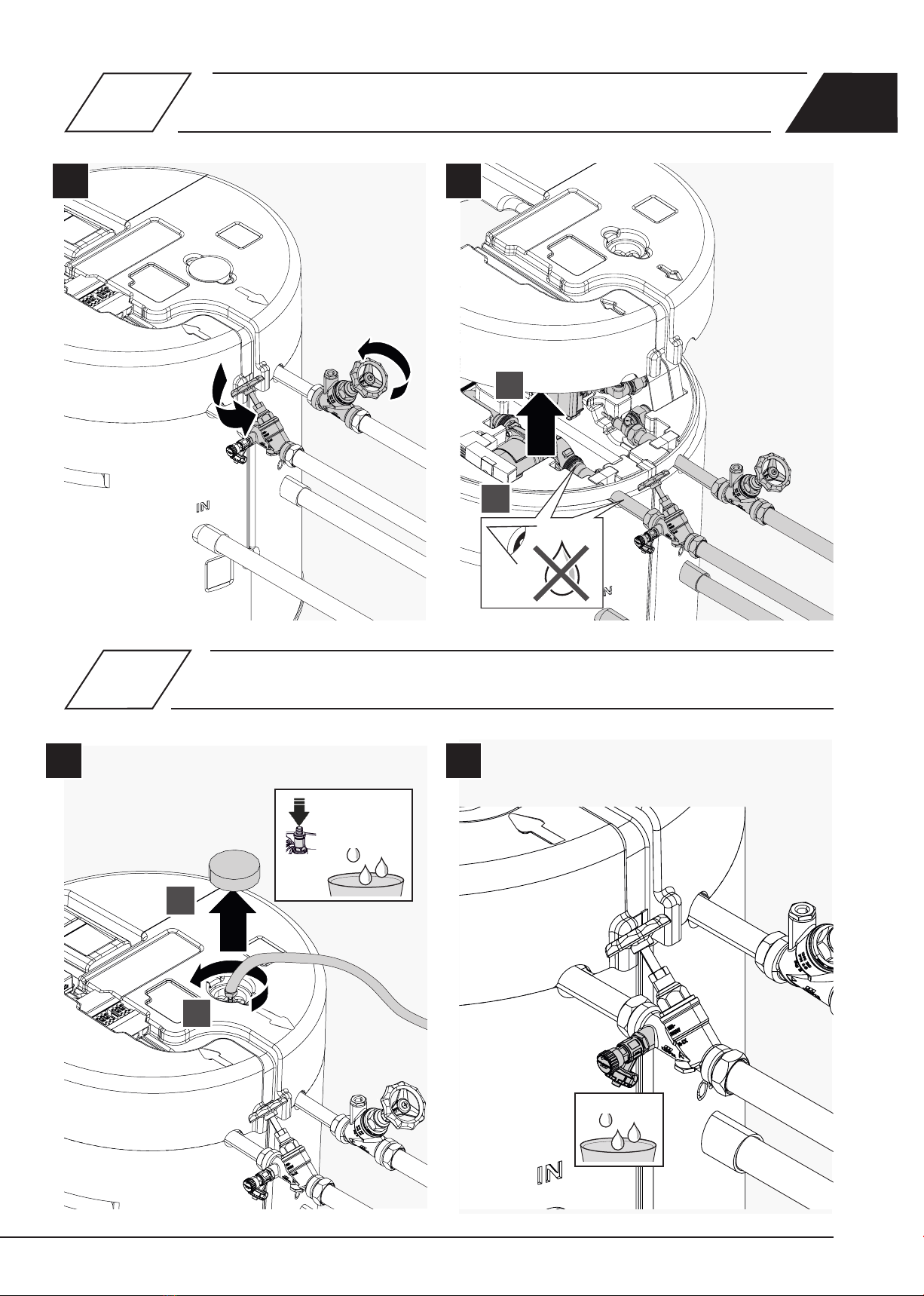

Montage
3.2
1 2
7 8
Entlüftung Betriebsmittelseite Entlüftung Trinkwasserseite
x
1.
2.
1.
2.
3.3 Entlüftung
3/8 "

DE
14 /128 – K410061000000-00 / 03.2020 – ©www.kemper-olpe.de
Elektrische Installation
3.4
13
2
13
2
NL1
PE
NL1
PE
N Neutralleiter
PE Schutzleiter
L1 Außenleiter
1 Störmeldung
230 V / Ladean-
forderung
2/3 Potenzialfrei
Info
Bei Stromausfall ist das
Relais an Kontakt 2/3
geöffnet.
Zuleitung Regler
(vorinstalliert) Info
Relais-Belegung wählbar bei
Inbetriebnahme. Auswahl NO
(Schließerkontakt) oder NC
(Öffnerkontakt) über Regler-
menü.
12
3
45

DE
©www.kemper-olpe.de – 03.2020 / K410061000000-00-00 – 15 / 128
3.5 Vor Inbetriebnahme
12
34

DE
16 /128 – K410061000000-00 / 03.2020 – ©www.kemper-olpe.de
Bedienung
4
Info
Alle eingegebenen Daten werden automatisch
gespeichert. Der Vorgang zur Inbetriebnahme
kann 30 bis 60 Minuten dauern.
Inbetriebnahmeassistent
Sobald die Spannungsversorgung am Regler anliegt, startet auto-
matisch der Inbetriebnahmeassistent. Dieser führt den Installa-
teur durch die Inbetriebnahme.
Folgen Sie den Anweisungen auf dem Display, um folgende
Einstellungen vorzunehmen:
• Sprache einstellen
• Zeit und Datum einstellen
• Entlüftungsprogramm starten
• Sollwertvorgaben einstellen
1
2
3
4
5
6
Bedienelemente mit Funktion
Nr. Bezeichnung Funktion
1 Display Anzeige
2"OK"-Taste Eingabe
3"Esc"-Taste Zurück
4"Runter"-Taste Nach unten
(Navigationstaste)
5"Hoch"-Taste Nach oben
(Navigationstaste)
6 Kontrollleuchte Grünes Leuchten: Kühlsystem
eingeschaltet
12
3
4
5
6
7
Standardansicht Display
1Solltemperatur Austritt
2 Solltemperatur Eintritt
3 Messtemperatur Eintritt
4Pumpenleistung Trinkwasserpumpe
5Messtemperatur Austritt
6 Pumpenleistung Betriebsmittelpumpe
7 Temperatur Betriebsmittelpufferspeicher
4.1 Inbetriebnahmeassistent
4.2 Reglersoftware

DE
©www.kemper-olpe.de – 03.2020 / K410061000000-00-00 – 17 / 128

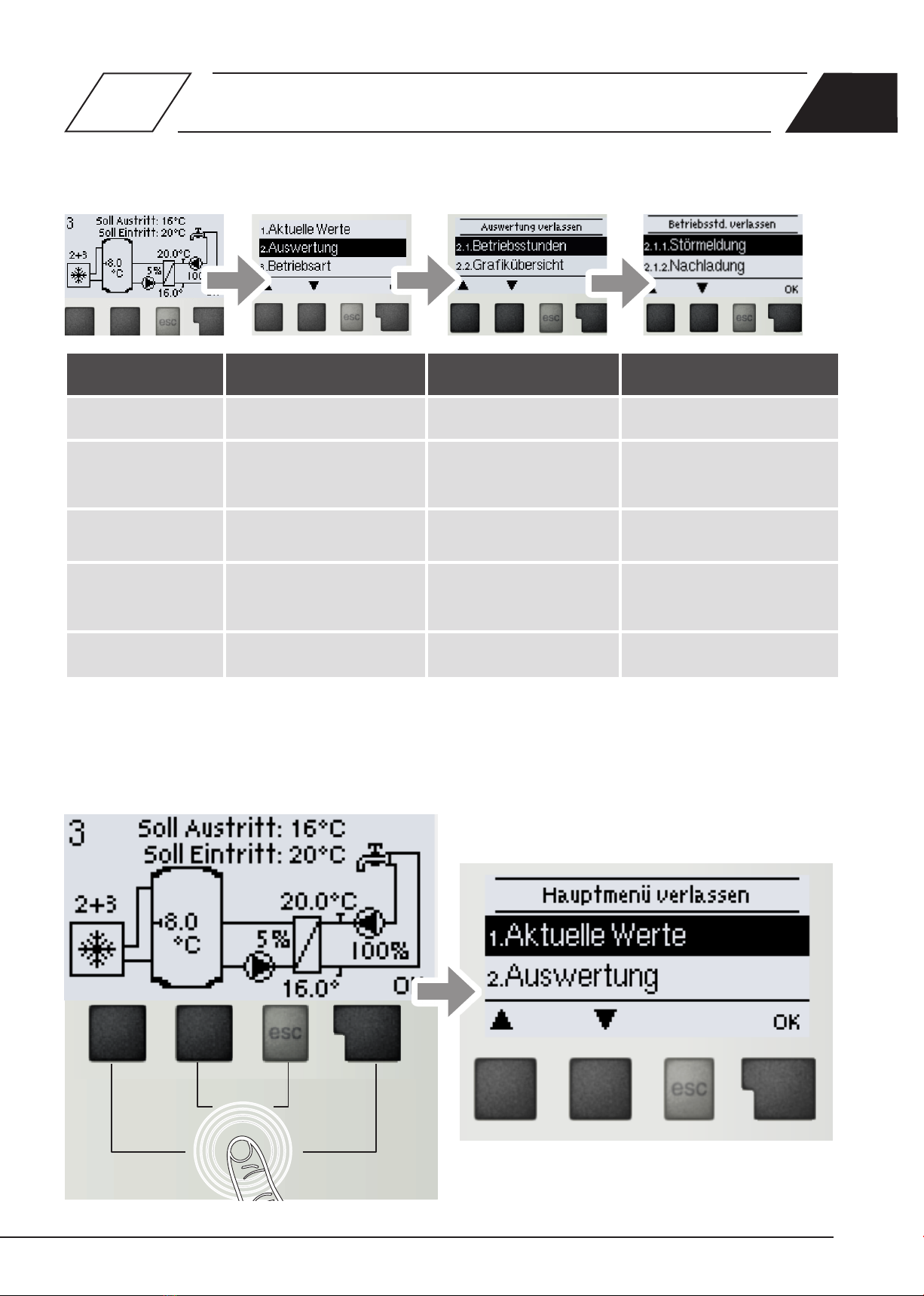

Reglersoftware
4.2
Hauptmenü öffnen
Menüstruktur Reglersoftware
Standardansicht
Display Hauptmenü Untermenü Untermenü
Anzeige Mess- und
Sollwerte 1. Aktuelle Werte 1.1 Speicher ....
2. Auswertung 2.1 Betriebsstunden
2.2 Grafikübersicht
2.4 Meldungen
...
2.1.3 Pumpe Kältemittel
...
...
...
3. Betriebsart
(Installateur-Modus) 3.1 Auto 3.2 Handbetrieb
3.3 Aus
4. Einstellungen 4.1 TSoll Austritt
4.5 Uhrzeit & Datum
4.6 Zeitprogramm
...
5. Sprache 5.1 Deutsch
...

DE
18 /128 – K410061000000-00 / 03.2020 – ©www.kemper-olpe.de

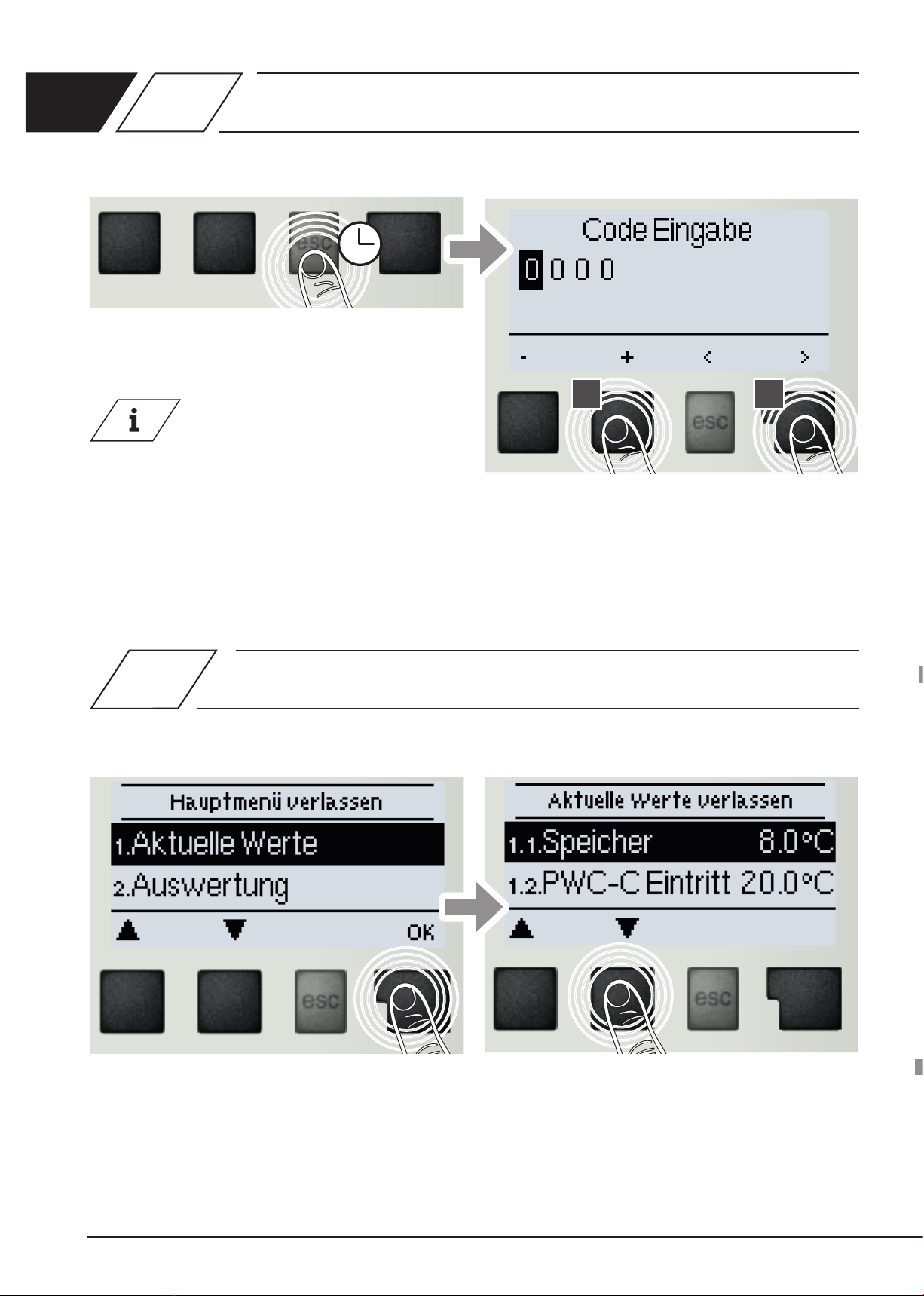

Installateur-Modus
Zur Einstellung von Betriebsarten, Sollwerten und Programmen
besitzt die Software einen Installateur-Modus.
Info
Das Standard-Passwort zum Zugriff auf den
Installateur-Modus lautet "0000". Sie können
das Passwort unter dem Menüpunkt "Ein-
stellungen>Sonderfunktionen>Code ändern"
ändern.
4.2 Reglersoftware
Installateur-Modus
Messwerte einsehen
4.3 Messwerte
1. 2.

DE
©www.kemper-olpe.de – 03.2020 / K410061000000-00-00 – 19 / 128
Auswertung
4.4
Auswertung
Betriebsstunden einsehen
Meldungen einsehen

DE
20 /128 – K410061000000-00 / 03.2020 – ©www.kemper-olpe.de

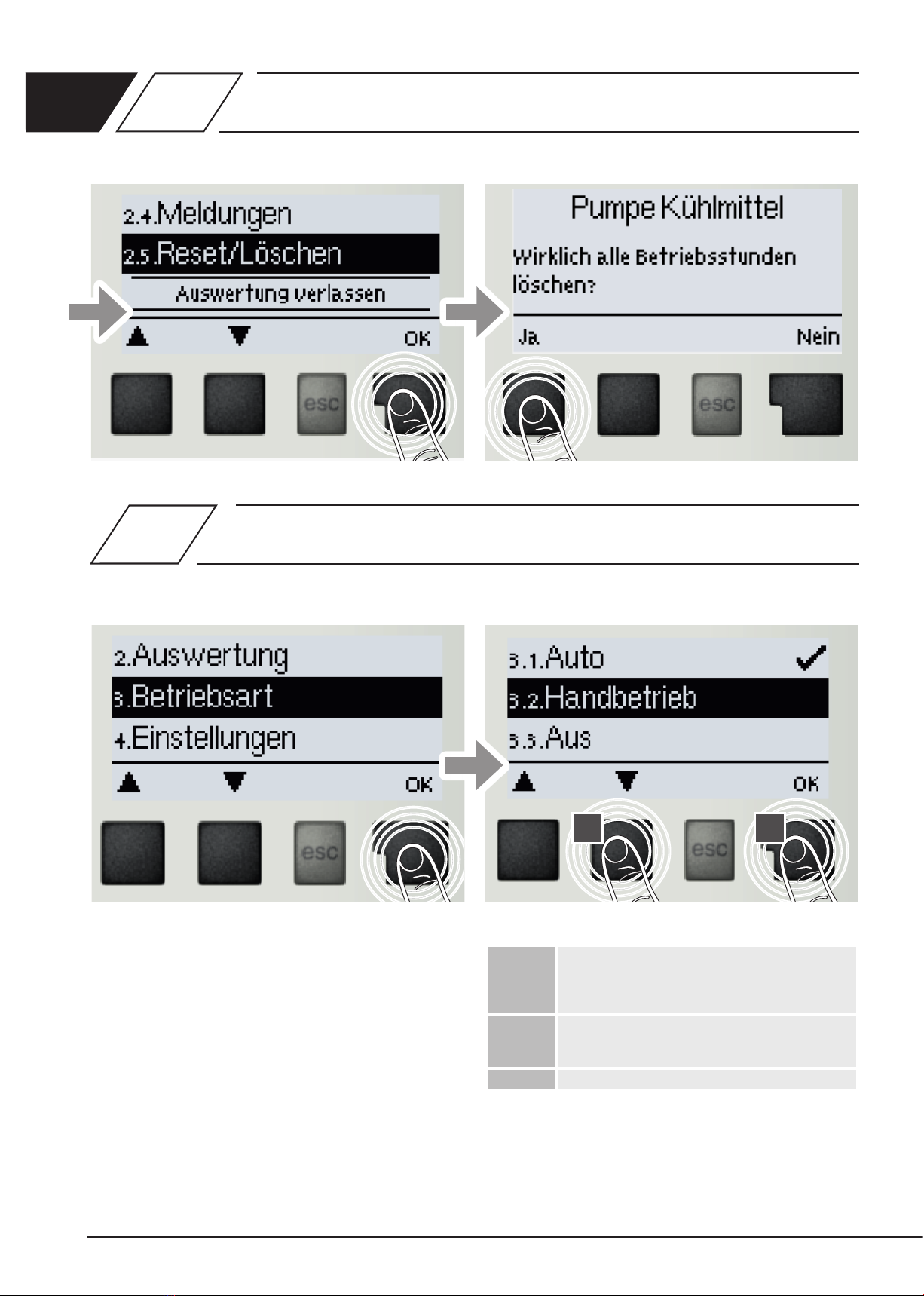

4.4 Auswertung
Auswertungen löschen
Betriebsart bearbeiten
Betriebsart auswählen
Auto Nur im Automatikbetrieb ist eine korrekte Reg-
lerfunktion unter Berücksichtigung der aktuellen
Temperaturen und der eingestellten Parameter
gegeben.
Handbe-
trieb Manuelles Einschalten von Relaisausgängen und angeschlossenen Verbrauchern zur Funktionsprü-
fung durch Sanitärfachkräfte ist möglich.
Aus Regelfunktionen sind ausgeschaltet.
4.5 Betriebsart
Betriebsart bearbeiten
Voraussetzung:
• Sie befinden sich im Installateur-Modus.
1. 2.
