KERN KFE-TM User manual

KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-mail: [e-mail]
Tel.: +49-[0]7433-9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
Handleiding en
bedrijfsvoorschriften
Afleesinrichting
KERN KFE-TM
Versie 1.3
06/2013
NL
KFE-TM-BA_IA-nl-1313

KFE-TM-BA_IA-nl-1313 2
NL
KERN KFE-TM
Versie 1.3 06/2013
Handleiding en bedrijfsvoorschriften
Inhoud
1Technische gegevens....................................................................................... 4
2Overzicht van het toestel.................................................................................. 5
2.1 Toetsenbordoverzicht ................................................................................................ 6
2.1.1 Numerieke invoer met de navigatietoetsen ....................................................................... 7
2.2 Overzicht van de aanduidingen.................................................................................. 7
3Basisopmerkingen (algemene informatie)...................................................... 8
3.1 Gebruik volgens bestemming .................................................................................... 8
3.2 Afwijkend gebruik ...................................................................................................... 8
3.3 Garantie..................................................................................................................... 8
3.4 Toezicht over controlemiddelen................................................................................. 9
4Veiligheid grondrichtlijnen............................................................................... 9
4.1 Richtlijnen van de gebruiksaanwijzing nakomen........................................................ 9
4.2 Personeelscholing ..................................................................................................... 9
5Vervoer en opslag ............................................................................................. 9
5.1 Controle bij ontvangst................................................................................................ 9
5.2 Verpakking/ retourvervoer ......................................................................................... 9
6Uitpakken en plaatsen .................................................................................... 10
6.1 Plaats van installatie, gebruikslocatie .......................................................................10
6.2 Uitpakken en plaatsen..............................................................................................10
6.3 Leveringsomvang / serietoebehoren:........................................................................10
6.4 Vervoerbeveiliging ....................................................................................................11
6.5 Aan het netwerk aansluiten.......................................................................................11
6.6 Bedrijf met accuvoeding (optie) ................................................................................11
6.7 Justeren....................................................................................................................12
6.8 Liniarisatie ................................................................................................................15
6.9 IJking........................................................................................................................16

3 KFE-TM-BA_IA-nl-1313
7Bedrijf............................................................................................................... 18
7.1 Aanzetten .................................................................................................................18
7.2 Uitzetten ...................................................................................................................18
7.3 Op nul zetten............................................................................................................18
7.4 Vereenvoudigd wegen..............................................................................................18
7.5 Wegen met tarra.......................................................................................................19
7.6 Wegen met een tolerantiebereik...............................................................................19
7.7 Manueel optellen ......................................................................................................22
7.8 Automatisch optellen ................................................................................................24
7.9 Dieren wegen ...........................................................................................................25
8Menu................................................................................................................. 26
8.1 Navigatie in het menu...............................................................................................26
8.2 Overzicht ..................................................................................................................26
9Onderhoud, behouden van werkprestatie, verwijderen............................... 28
9.1 Reinigen ...................................................................................................................28
9.2 Onderhoud, behouden van werkprestatie.................................................................28
9.3 Verwijderen...............................................................................................................28
9.4 Foutmeldingen..........................................................................................................29
10 Hulp bij kleine storingen............................................................................. 30
11 De afleeseenheid / de weegbrug installeren ............................................. 31
11.1 Technische gegevens...............................................................................................31
11.2 De structuur van het weegsysteem...........................................................................31
11.3 Aansluiting van het platform......................................................................................32
11.4 Configuratie van de afleeseenheid............................................................................33
12 Bijlage: Conformiteitverklaring/ typetoelating/ attest............................... 37

KFE-TM-BA_IA-nl-1313 4
1 Technische gegevens
KERN
KFE-TM
Aanduiding
6 posities
Resolutie, ijkbaar
6000 e
IJkklasse
III
Weegbereiken
2
Cijferstappen
1, 2, 5, … 10, n
Afleesinrichting
LCD, cijferhoogte 22 mm, verlichte achtergrond
DMS- weegcellen
80-100 . max. 4 stuk, 350 elk;
gevoeligheid 2–3 mV/V
Elektrische voeding
ingangsspanning 220–240 V, 50 Hz
netadapter, secundaire spanning 12 V, 500 mA
Accu (optioneel)
6 x 1,5 V, 4 Ah
bedrijfstijd –verlichte achtergrond uit: 45 h
oplaadtijd 12 h
Toegestane
omgevingstemperatuur
–10°C –40°C
Netto gewicht
1,9 kg
Bescherming
IP 65, conform de norm DIN 60529
Afmetingen:

5 KFE-TM-BA_IA-nl-1313

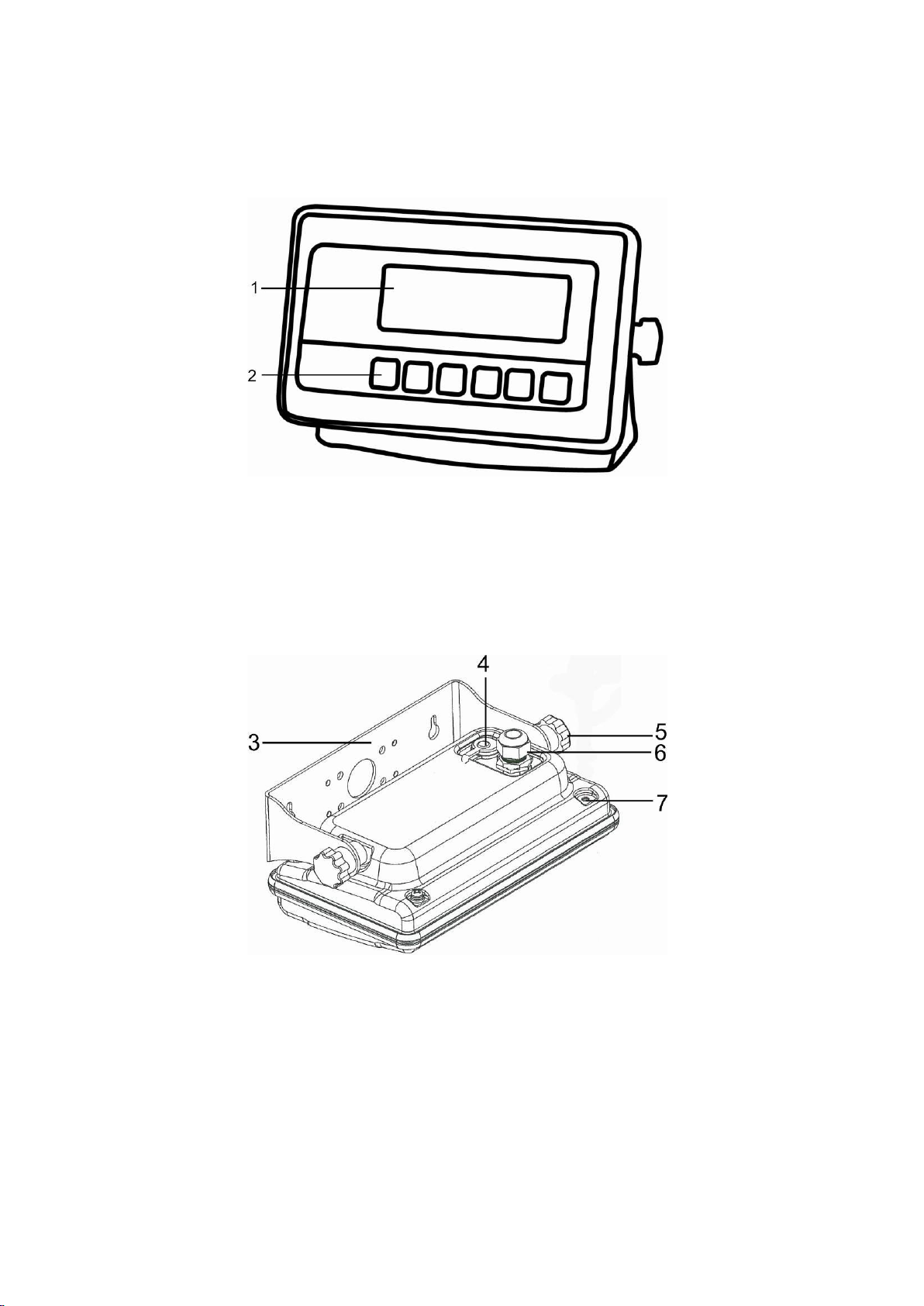

2 Overzicht van het toestel
Aanzicht vooraan:
1. Gewichtsaanduiding
2. Toetsenbord
Aanzicht achteraan:
3. Wandgreep
4. Contact van de elektrische voeding (netadapter)
5. Afstelschroeven
6. Platformaansluiting
7. Plaatsing zegel/schroef van de behuizing

KFE-TM-BA_IA-nl-1313 6
2.1 Toetsenbordoverzicht
Toets
Functie
Aan-/uitzetten
Op nul zetten
Navigatietoets
De ingevoerde gegevens bevestigen
Tarreren
Navigatietoets 
In het menu naar voren scrollen
Tijdens de numerieke invoer de waarde van het
blinkende cijfer vergroten
De weegwaarde aan het somgeheugen toevoegen
Aanduiding van het totaal
Het optelgeheugen wissen
Omschakeling van de aanduiding “bruto gewicht” 
“netto gewicht”
Navigatietoets 
Het cijfer rechts kiezen
Omschakelen van weegeenheden
ESC
Terug naar het menu / weegmodus

7 KFE-TM-BA_IA-nl-1313
2.1.1 Numerieke invoer met de navigatietoetsen
Toets
Functie
Het cijfer links kiezen
Wissen
Het cijfer rechts kiezen
De waarde van het blinkende cijfer vergroten
Invoer afsluiten
2.2 Overzicht van de aanduidingen
Aanduiding
Betekenis
HI
OK
LO
Aanduiding bij wegen met tolerantie HI:
Gewogen materiaal boven de gegeven tolerantie OK:
Gewogen materiaal binnen de gegeven tolerantie LO:
Gewogen materiaal onder de gegeven tolerantie
ZERO
Aanduiding van de nulaanduiding
TARE
Aanduiding van opgeslagen tarrawaarde
NET
De afgelezen gewichtswaarde is een netto gewichtswaarde
GROSS
De afgelezen gewichtswaarde is een bruto gewichtswaarde
STABLE
Stabilisatieaanduiding
AUTO
De functie van „automatische optellen” is actief
ANIMAL
Functie dieren wegen is actief
Accu-oplaadstand (optie)

KFE-TM-BA_IA-nl-1313 8
3 Basisopmerkingen (algemene informatie)
3.1 Gebruik volgens bestemming
De door u aangekochte afleeseenheid in verbinding met het weegschaalplateau
dient ter bepaling van het gewicht (de weegwaarde) van het gewogen materiaal. Hij
is voorzien als een “niet-zelfstandige weegschaal” d.w.z. het gewogen materiaal
dient met de hand voorzichtig te worden geplaatst in het midden van het
weegplateau. De weegwaarde kan na bereiken van een stabiele aanduidingwaarde
worden afgelezen.
3.2 Afwijkend gebruik
De afleeseenheid niet voor dynamische wegingen gebruiken. Indien de hoeveelheid
gewogen materiaal enigszins verminderd of vergroot wordt, kan het in de
afleeseenheid geplaatste “compensatie en stabilisatie” mechanisme uitlezing van
foutieve weegresultaten veroorzaken! (Voorbeeld: de vloeistof vloeit langzaam van
de container uit die op de weegschaal is geplaatst.)
Het weegschaalplateau niet aan langdurige belasting blootstellen. Het kan
beschadiging van het meetmechanisme veroorzaken.
Stoten en overbelasting van het weegschaalplateau boven aangegeven maximale
last (max.), met bestaande tarravooraftrek, absoluut mijden. Het weegschaalplateau
of de afleeseenheid kunnen daardoor beschadigd worden.
De afleeseenheid nooit in ruimtes met explosiegevaar gebruiken. Serie-uitvoering is
geen explosiebestendige uitvoering.
Geen wijzigingen in de constructie van de afleeseenheid aanbrengen. Het kan tot
foutieve weegresultaten, inbreuk op technische veiligheidsvoorwaarden als ook tot
beschadiging van de afleeseenheid leiden.
De afleeseenheid mag enkel conform beschreven richtlijnen worden gebruikt.
Andere gebruiksbereiken / toepassingsgebieden vereisen schriftelijke toestemming
van de firma KERN.
3.3 Garantie
De garantie vervalt ingeval van:
niet naleven van onze richtlijnen zoals in de gebruiksaanwijzing bepaald;
gebruik niet volgens beschreven toepassingen;
wijziging of opening van het toestel;
mechanische beschadiging of door werking van media, vloeistoffen, natuurlijk
verbruik;
onjuiste plaatsing of onjuiste elektrische installatie;
overbelasting van het meetmechanisme.

9 KFE-TM-BA_IA-nl-1313
3.4 Toezicht over controlemiddelen
In het kader van kwaliteitsverzekeringssysteem dienen regelmatig technische
meeteigenschappen van de afleeseenheid en eventueel beschikbare
controlegewichten te worden gecontroleerd. Daarvoor dient de bevoegde gebruiker
een juist tijdsinterval als ook aard en omvang van dergelijke controle te bepalen.
Informatie betreffende toezicht over controlemiddelen zoals afleesinrichtingen als
ook over noodzakelijke controlegewichten zijn toegankelijk op de website van de
firma KERN (www.kern-sohn.com). De controlegewichten en afleesinrichtingen kan
men snel en goedkoop ijken in een kalibratielaboratorium van de firma KERN
geaccrediteerd door DKD (Deutsche Kalibrierdienst) (terugzetten naar de norm
geldende in bepaald land).
4 Veiligheid grondrichtlijnen
4.1 Richtlijnen van de gebruiksaanwijzing nakomen
Vóór plaatsen en aanzetten van het apparaat dient men de gebruiksaanwijzing
nauwkeurig te lezen, ook indien u al ervaring met KERN weegschalen hebt.
4.2 Personeelscholing
Het toestel mag enkel door geschoolde medewerkers worden bediend en
onderhouden.
5 Vervoer en opslag
5.1 Controle bij ontvangst
Onmiddellijk na ontvangst van het pakket controleren of er geen zichtbare
beschadigingen aanwezig zijn, hetzelfde betreft het toestel na het uitpakken.
5.2 Verpakking/ retourvervoer
Alle delen van de originele verpakking dienen te worden
behouden voor het geval van eventueel retourvervoer.
Alleen originele verpakking bij retourvervoer gebruiken.
Vóór versturen dienen alle aangesloten kabels en
losse/bewegende onderdelen te worden afgekoppeld.
Indien aanwezig dient de vervoerbescherming opnieuw te
worden aangebracht.
Alle delen, bv. het glazen windscherm, het weegplateau, de
netadapter, e.d. dienen voor uitglijden en beschadiging te
worden beveiligd.

KFE-TM-BA_IA-nl-1313 10
6 Uitpakken en plaatsen
6.1 Plaats van installatie, gebruikslocatie
De afleeseenheden zijn op dergelijke manier geconstrueerd dat er in normale
gebruiksomstandigheden geloofwaardige weegresultaten worden bereikt.
De keuze van juiste locatie van de afleeseenheid verzekert een precieze en snelle
werking.
Op de plaats van installatie dient men volgende regels op te volgen:
De afleeseenheid en het weegschaalplateau op een stabiele, vlakke grond
plaatsen.
Extreme temperaturen als ook temperatuurverschillen bij bv. plaatsing bij
verwarming of in plaatsen met directe werking van zonnestralen mijden.
De afleeseenheid en het weegschaalplateau tegen directe werking van tocht
beveiligen die door open ramen en deuren wordt veroorzaakt.
Bij wegen stoten mijden.
De afleeseenheid en het weegschaalplateau tegen hoge luchtvochtigheid,
dampen en stof beschermen.
De afleeseenheid niet aan langdurige werking van grote vochtigheid
blootleggen. Ongewenst dauwen (condensatie van luchtvocht op het toestel)
kan voorkomen indien een koud toestel in een veel warmere ruimte wordt
geplaatst. In dergelijk geval dient het van netwerk gescheiden toestel ca. 2 uur
acclimatisering aan de omgevingstemperatuur te ondergaan.
Statische ladingen mijden die van het gewogen materiaal en van de
weegschaalcontainer komen.
In geval van elektromagnetische velden (bv. van mobiele telefoons of
radioapparatuur), statische ladingen als ook instabiele elektrische voeding zijn grote
onregelmatigheden in weergave mogelijk (foutief weegresultaat). Men dient in dat
geval de weegschaal te verplaatsen of de storingsbron verwijderen.
6.2 Uitpakken en plaatsen
De afleesinrichting voorzichtig uit de verpakking halen, plastic zakje uitnemen en de
afleesinrichting in een aangegeven werkplek plaatsen. De afleeseenheid dient zo te
worden geplaatst dat hij toegankelijk en goed leesbaar is.
6.3 Leveringsomvang / serietoebehoren:
Afleeseenheid, zie hoofdstuk 2
Netadapter
Gebruiksaanwijzing

11 KFE-TM-BA_IA-nl-1313
6.4 Vervoerbeveiliging
Men dient te onthouden dat bij gebruik van de afleeseenheid in verbinding met het
platform met transportbeveiliging dient deze vóór gebruik te worden ontgrendeld.
Zie gebruiksaanwijzing bij het juiste platform.
6.5 Aan het netwerk aansluiten
Elektrische voeding gebeurt door een externe netadapter. De spanningwaarde
zichtbaar op de netadapter moet in overeenstemming zijn met lokale spanning.
Enkel originele netadapters van de firma KERN gebruiken. Gebruik van andere
producten vereist toestemming van de firma KERN.
6.6 Bedrijf met accuvoeding (optie)
Vóór de eerste ingebruikname dient de accu met de netwerkkabel tenminste 12 uur
lang te worden opgeladen.
Indien op de gewichtsaanduiding het accusymbool verschijnt, betekent het dat de
accu binnenkort leeg wordt. Het apparaat kan nog ca. 10 uur werken, vervolgens
wordt het automatisch uitgeschakeld. De accu wordt met behulp van de geleverde
netadapter opgeladen.
Het accusymbool toont de stand van het opladen:
De spanning staat onder een bepaald minimum.
Het accuvolumen wordt binnenkort verbruikt.
De accu is volledig opgeladen
Transport
Ważenie
Zabezpieczenie transportowe

KFE-TM-BA_IA-nl-1313 12
6.7 Justeren
Omdat de waarde van de valversnelling niet op elke plek op aarde gelijk is, dient elke
afleesinrichting met een aangesloten weegschaalplateau aangepast te worden -
conform de weegregel voortvloeiende uit regels van natuurkunde - aan de
valversnelling op de plaats van installatie van de weegschaal (enkel indien de
weegschaal niet eerder in fabriek is gejusteerd op de plaats van installatie). Een
dergelijk justeerproces dient men uit te voeren bij eerste ingebruikname, na elke
wijziging van locatie van de weegschaal als ook bij temperatuurschommelingen van
de omgeving. Om precieze meetwaarden te bereiken is het aanbevolen om
aanvullend cyclisch de afleeseenheid te justeren ook in de weegmodus.
Bij geijkte weegsystemen is justeren geblokkeerd.
Om de vergrendeling van de toegang te verwijderen dient de zegel te
worden vernield en de printplaat te worden kortgesloten (zie hoofdstuk
6.9).
Let op:
Nadat de zegel wordt verbroken en voordat het weegsysteem opnieuw
wordt gebruikt in toepassingen die de ijking vereisen, dient het
weegsysteem opnieuw te worden geijkt door een bevoegde
genotificeerde instelling en betreffend te worden gemarkeerd met een
nieuwe zegel.
Het gebruikte kalibratiegewicht is afhankelijk van het weegbereik van
het weegsysteem. Zo mogelijk dient het justeren te worden uitgevoerd
met een gewicht gelijk aan de maximale belasting van het
weegschaalsysteem. Informatie betreffende controlegewichten kan in
internet worden gevonden onder: http://www.kern-sohn.com.
Voor stabiele omgevingsomstandigheden zorgen. Vereiste
opwarmingstijd verzekeren voor de stabilisatie van de weegschaal.

13 KFE-TM-BA_IA-nl-1313
Het menu opvragen
In de weegmodus de toetsen en tegelijk drukken,
de eerste menublok verschijnt.
De toets drukken totdat de aanduiding '
verschijnt.
De toets drukken, het opvragen van het wachtwoord
' verschijnt.
De toetsen ; en achter elkaar drukken, de
eerste menupunt verschijnt.
De toets drukken totdat de aanduiding
verschijnt.
De toets drukken en met de toets het ingestelde
weegschaaltype kiezen:
= weegschaal met één bereik,
= weegschaal met twee bereiken,
= weegschaal met meerdere verdelingen.


Met de toets bevestigen.
De toets drukken totdat de aanduiding verschijnt.
Met de toets bevestigen en met de toets de
gewenste instelling kiezen.
= justeren,
= liniarisatie.


KFE-TM-BA_IA-nl-1313 14
Justeren doorvoeren:
De keuze van de menu-instelling met de toets
bevestigen.
Op het weegschaalplateau mogen zich geen voorwerpen
bevinden.
Afwachten totdat de stabilisatieaanduiding verschijnt en
vervolgens de toets drukken.

Het actueel ingestelde kalibratiegewicht verschijnt.
Of het afgelezen kalibratiegewicht gebruiken, of deze
wijzigen met de toetsen , en (numerieke
invoer, zie hoofdstuk 2.1.1 ), elke keer blinkt de actieve
positie.
Met de toets bevestigen, de melding “LoAd” verschijnt.
Het kalibratiegewicht voorzichtig in het midden van het
weegplateau plaatsen. Afwachten totdat de
stabilisatieaanduiding verschijnt en vervolgens de toets
drukken.
Na succesvol justeren wordt de weegschaal
zelfgediagnosticeerd. Tijdens de zelfdiagnose het
kalibratiegewicht afnemen, de weegschaal wordt
automatisch terug naar de weegmodus omgeschakeld.
Ingeval van een justeerfout of een foutief kalibratiegewicht
verschijnt een foutmelding - het justeerproces herhalen.

15 KFE-TM-BA_IA-nl-1313
6.8 Liniarisatie
De lineariteit betekent de grootste afwijking van de gewichtsaanduiding van de
weegschaal ten opzichte van de gewichtswaarde van een bepaald controlegewicht,
in plus en in minus, in het gehele weegbereik.
Nadat een afwijking van de lineariteit door toezicht over de controlemiddelen wordt
vastgesteld, is de verbetering daarvan mogelijk door liniarisatie.
De liniarisatie mag uitsluitend worden uitgevoerd door een vakkundige
met een grondige kennis van het omgaan met de weegschalen.
Bij geijkte weegsystemen is de liniarisatie geblokkeerd.
Om de vergrendeling van de toegang te verwijderen dient de zegel te
worden vernield en de printplaat te worden kortgesloten (zie hoofdstuk
6.9).
Let op:
Nadat de zegel wordt verbroken en voordat het weegsysteem opnieuw
wordt gebruikt in toepassingen die de ijking vereisen, dient het
weegsysteem opnieuw te worden geijkt door een bevoegde
genotificeerde instelling en betreffend te worden gemarkeerd met een
nieuwe zegel.
De gebruikte controlegewichten dienen conform de
weegschaalspecificatie te zijn, zie hoofdstuk 3.4 “Toezicht over
controlemiddelen”.
Voor stabiele omgevingsomstandigheden zorgen. Vereiste
opwarmingstijd verzekeren voor de stabilisatie van de weegschaal.
Na succesvolle liniarisatie dient de kalibratie te worden uitgevoerd, zie
hoofdstuk 3.4 “Toezicht over controlemiddelen”.
Uitvoering:
De menupunt opvragen, zie hoofdstuk 6.7.
Met de toets bevestigen.
Op het weegschaalplateau mogen zich geen voorwerpen
bevinden.

Afwachten totdat de stabilisatieaanduiding verschijnt en
vervolgens de toets drukken. Bij de aanduiding
“LoAd 1” het eerste kalibratiegewicht (1/3 Max.) voorzichtig
in het midden van het weegplateau plaatsen.
Afwachten totdat de stabilisatieaanduiding “STABLE“
verschijnt en vervolgens de toets drukken. Bij de
aanduiding “LoAd 2” het eerste kalibratiegewicht (2/3 Max.)
voorzichtig in het midden van het weegplateau plaatsen.

KFE-TM-BA_IA-nl-1313 16
Afwachten totdat de stabilisatieaanduiding verschijnt en
vervolgens de toets drukken. Bij de aanduiding “LoAd
3” het derde kalibratiegewicht (Max.) voorzichtig in het
midden van het weegplateau plaatsen.
Afwachten totdat de stabilisatieaanduiding verschijnt en
vervolgens de toets drukken.
Na succesvol justeren wordt de weegschaal
zelfgediagnosticeerd. Tijdens de zelfdiagnose het
kalibratiegewicht afnemen, het apparaat wordt automatisch
terug naar de weegmodus omgeschakeld.
Ingeval van een justeerfout of een foutief kalibratiegewicht
verschijnt een foutmelding - het justeerproces herhalen.
6.9 IJking
Algemene informatie:
Conform de Richtlijn 90/384/EEG of 2009/23/EG moeten de weegschalen worden
geijkt indien ze als volgt worden gebruikt (door de wet bepaalde omvang):
a) bij verkoop, indien de productprijs door wegen wordt bepaald;
b) bij vervaardiging van medicijnen in apotheken als ook bij analyses in
medische en farmaceutische laboratoria;
c) voor officiële doeleinden;
d) bij vervaardiging van verpakkingen.
Ingeval van twijfels richt u zich a.u.b. aan lokale Instantie voor Maten en Gewichten.
Opmerkingen betreffende de ijking:
Weegschalen die in technische gegevens als voor ijken geschikt worden bepaald,
hebben een typetoelating geldig op het gebied van de EU. Indien de weegschaal op
het bovengenoemde gebied dient te worden gebruikt waar ijking vereist is, moet zijn
ijking officieel en regelmatig vernieuwd worden.
Nieuwe ijking van de weegschaal gebeurt conform de voorschriften geldig in een
bepaald land. Bv. in Duitsland duurt de ijkinggeldigheidsperiode in de regel 2 jaar.
Men dient de voorschiften te volgen die in het land van gebruik geldig zijn!
De ijking van de weegschaal is zonder “zegels” niet geldig.
Bij geijkte weegschalen informeren de daarop geplaatste zegels dat de
weegschaal geopend en onderhouden mag worden enkel door geschoold en
bevoegd vakpersoneel. Het vernielen van de zegels betekent dat de ijking
niet meer geldig is. Men dient de landelijke wetten en voorschriften te volgen.
In Duitsland is een volgende ijking vereist.

17 KFE-TM-BA_IA-nl-1313
De plaatsing van de zegels en de jumper
Toegang tot de printplaat:
De zegel verwijderen.
De afleeseenheid
openen.
Om te justeren en
toegang tot
configuratiemenu te
krijgen dient op de
printplaat de jumper
aangebracht te worden.

KFE-TM-BA_IA-nl-1313 18
7 Bedrijf
7.1 Aanzetten
De toets drukken, het apparaat wordt zelfgediagnosticeerd. Het toestel is
paraat direct nadat de gewichtsaanduiding verschijnt.
7.2 Uitzetten
De toets drukken, de aflezing verdwijnt.
7.3 Op nul zetten
Door op nul te zetten wordt de invloed van kleine verontreinigingen op het
weegschaalplateau gecorrigeerd.
Het weegsysteem ontlasten.
De toets drukken, de nulaanduiding en de aanduiding ZERO verschijnen.
7.4 Vereenvoudigd wegen
Het gewogen materiaal opleggen.
Afwachten totdat de stabilisatieaanduiding STABLE verschijnt.
Het weegresultaat aflezen.
Waarschuwing voor overbelasting
Overbelasting van het apparaat boven de aangegeven maximale last (Max.),
met bestaande tarravooraftrek, absoluut mijden. Dat kan beschadiging van
het apparaat als gevolg hebben.
Het overschrijden van de maximale last wordt opgemerkt met de aanduiding
“ol" en één akoestisch signaal. Het weegsysteem ontlasten of de
voorbelasting verminderen.

19 KFE-TM-BA_IA-nl-1313
7.5 Wegen met tarra
De weegschaalcontainer opleggen. Na succesvolle stabilisatiecontrole de toets
drukken. De nulaanduiding en het symbool NET verschijnen.
Het containergewicht wordt eerst in het weegschaalgeheugen opgeslagen.
Het gewogen materiaal wegen, het netto gewicht verschijnt.
Nadat de weegschaalcontainer wordt weggenomen, verschijnt zijn gewicht als
een negatieve aanduiding.
Het tarreren kan willekeurige aantal keren worden herhaald, bijvoorbeeld bij het
wegen van enkele ingrediënten van een mengsel (bijwegen). De grens wordt
bereikt op het moment dat het hele weegbereik wordt gebruikt.
Door de toets kan men tussen het netto en bruto gewicht omschakelen.
Om de tarrawaarde te wissen dient het weegplateau te worden ontlast en de
toets gedrukt.
7.6 Wegen met een tolerantiebereik
Tijdens het wegen is het mogelijk om de bovenste en onderste grenswaarde te
bepalen en daarmee te verzekeren dat het gewogen materiaal zich precies binnen
de bepaalde tolerantiegrenzen bevindt.
Tijdens de tolerantiecontrole signaleert het apparaat, zoals bij doseren, portioneren
of sorteren, het overschrijden van de bovenste of onderste grenswaarde met een
visueel [LO, OK, HI] en akoestisch signaal, afhankelijk van de instellingen in de
menublok “F4 oFF_BEEP”, zie hoofdstuk 8.2.
Gekozen modus
Omschrijving
bp 1
Akoestisch signaal uit, alleen maar het visuele signaal
[LO], [OK] of [HI] actief.
bp 2
Het symbool [OK] wordt afgelezen en het akoestische
signaal luidt indien het gewogen materiaal zich binnen
het tolerantiebereik bevindt.
bp 3
Het symbool [OK] wordt afgelezen en het akoestische
signaal luidt indien het gewogen materiaal zich buiten het
tolerantiebereik bevindt.

KFE-TM-BA_IA-nl-1313 20
1. Het menu opvragen
In de weegmodus de toetsen en tegelijk drukken,
de eerste menublok verschijnt.

2. Grenswaarden instellen
De toets drukken, de menupunt voor invoeren van de
onderste grenswaarde SET LO verschijnt.
De toets drukken, de actuele instelling verschijnt.
Met de navigatietoetsen (zie hoofdstuk 2.1.1) de onderste
grenswaarde invoeren, bv. 1000 kg, elke keer blinkt de
actieve positie.
Met de toets de ingevoerde gegevens bevestigen.
Met de toets de aanduiding SET HI kiezen.
De toets drukken, de actuele instelling verschijnt.
Met de navigatietoetsen (zie hoofdstuk 2.1.1) de bovenste
grenswaarde invoeren, bv. 1100 kg, elke keer blinkt de
actieve positie.
Met de toets de ingevoerde gegevens bevestigen.
De toets drukken, het toestel wordt terug in het menu
gezet.
