Kicker PS5250 User manual

PS COAXIALS
PS5250
English Version
Versión Español
PS5250 Altavoces Coaxiales
Deutsche Version
PS5250 Koaxial-Lautsprecher
Version Francaise
PS5250 Haut-parleurs Coaxiale
LIVIN’ LOUD
2010 PS5250 RevC.indd 12010 PS5250 RevC.indd 1 12/8/2009 2:53:50 PM12/8/2009 2:53:50 PM

2PS COAXIALS
PS5250 COAXIAL SPEAKERS
Owner’s Manual
PERFORMANCE
Authorized KICKER Dealer:
Purchase Date:
Woofer Size 5-1/4” [133mm]
Tweeter Size 3/4” [20mm]
Frequency Response 60Hz–20kHz
Max Amplifier Power 100W PEAK | 50W RMS
Sensitivity [1W/1m] 88.3dB
Nominal Impedance 2 Ω
Weight 12.6oz [358g]
Mounting Hole Diameter 4-7/8” [124mm]
Mounting Depth 2-3/16” [56mm]
124mm
4 7/8"
56mm
2 3/16"
14mm
9/16"

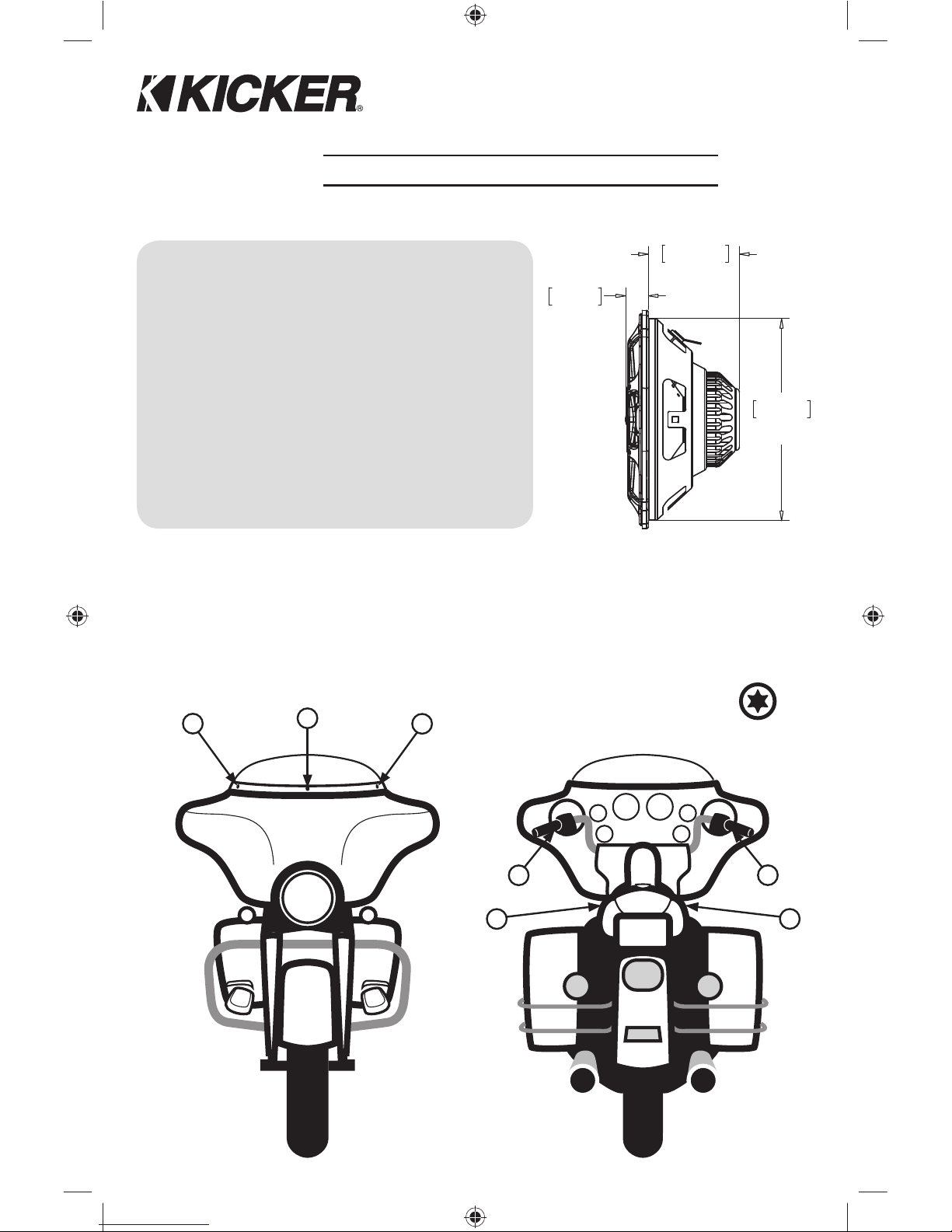

The PS5250 Coaxial Speakers are KICKER’s upgrade for Harley-Davidson® premium audio systems (2006
and later) and similar touring bikes. Please refer to your bike’s factory service manual for dissassembly/
installation information. Typically, you should retain all factory screws, hardware, and grilles when upgrading your
bike to a KICKER system. The following diagrams show how to install the PS5250 speakers in a Harley-Davidson
bike with “batwing” style fairing (2006 and later). Note: The PS5250 is a 2-ohm speaker. Do not
install in systems that are not 2-ohm stable!
1. Remove front side of fairing.
7 x Torx T25
12
57
46
3
2010 PS5250 RevC.indd 22010 PS5250 RevC.indd 2 12/8/2009 2:53:54 PM12/8/2009 2:53:54 PM

3
3. Prepare PS5250 for installation.
Install the KICKER badges onto the grilles; bend the rear posts to secure them in place.
For Harley “batwing” installations, replace the factory grilles with KICKER grilles.
For all other Harley applications, use the factory grilles only.
2. Remove factory speakers.
Remove the factory speaker connectors.
Retain the 3 factory screws.
Remove the factory speakers from the factory angle mount (be careful not to damage the angle mount).
4. Install PS5250 in factory location.
Use the 3 factory screws.
Connect the factory speaker connectors to the PS5250 terminals.
Re-install your bike’s front fairing in the reverse order you disassembled it.
factory speaker location
[ viewed from front of bike ]
factory speaker connectors
factory screws x 3
KICKER grille
recommended
badge location
factory angle
mount
factory grille
(remove for “batwing” only)
install short screw at
bottom
KICKER PS5250
2010 PS5250 RevC.indd 32010 PS5250 RevC.indd 3 12/8/2009 2:53:55 PM12/8/2009 2:53:55 PM

4ALTAVOCES COAXIALES PS
RENDIMIENTO
Woofer 5-1/4” [133mm]
Tweeter 3/4” [20mm]
Respuesta de Frecuencias 60Hz–20kHz
Procesamiento de Potencia
Máxima
100W PICO | 50W RMS
Sensibilidad [1W/1m] 88.3dB
Impedancia Nominal 2 Ω
Peso 12.6oz [358g]
Diámetro del Orificio de Montaje 4-7/8” [124mm]
Profundidad de Montaje 2-3/16” [56mm]
124mm
4 7/8"
56mm
2 3/16"
14mm
9/16"

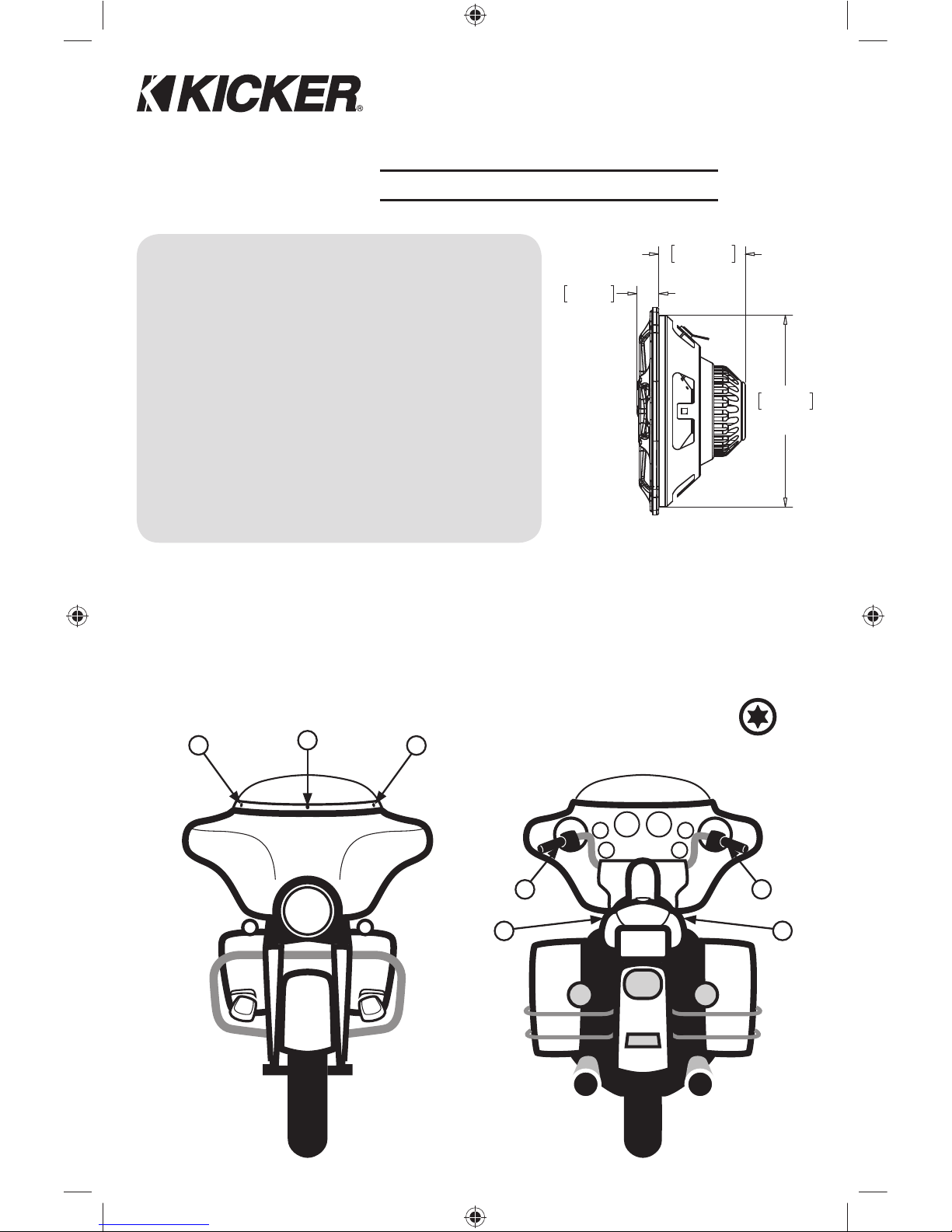

KICKER PS5250...nuestra actualización estándar para Harley-Davidson ® Premium sistemas de audio (2006
y posteriores) motocicletas de turismo y similares. Por favor, consulte al servicio de la fábrica de desmontaje
manual de tu moto / Información de la instalación. Normalmente, se deben conservar todos los tornillos de
fábrica, de hardware, y rejas al actualizar su motocicleta a un sistema de Kicker. Los siguientes diagramas
muestran cómo instalar los altavoces PS5250 en una motocicleta Harley-Davidson con “alas de murciélago”
estilo carenado (2006 y posteriores). Nota: El PS5250 es un altavoz de 2 ohmios. No instalar en
sistemas que no son estables a 2 ohmios!
1. Eliminar parte frontal de carenado. 7 x Torx T25
57
46
123
ALTAVOCES COAXIALES PS5250
Manual del propietario
Distribuidor autorizado de KICKER:
Fecha de compra:
2010 PS5250 RevC.indd 42010 PS5250 RevC.indd 4 12/8/2009 2:53:58 PM12/8/2009 2:53:58 PM

5
3. Preparar PS5250 para la instalación.
Instale las placas en las rejillas de KICKER; doblar los puestos de retaguardia para asegurar en su lugar.
Para Harley “alas de murciélago” instalaciones, reemplazar las rejillas de fábrica con rejillas de Kicker.
Para todas las otras aplicaciones Harley, utilizar la fábrica de rejas solamente.
2. Retire los altavoces de la fábrica..
Retire la fábrica de conectores de los altavoces.
Conservar los 3 tornillos de la fábrica.
Retire los altavoces de fábrica desde el ángulo de la fábrica de montaje (tenga cuidado de no dañar el ángulo de
montaje).
4. Instalación de PS5250 en la ubicación de la fábrica..
Utilice los 3 tornillos de la fábrica.
Conecte los conectores de la fábrica de altavoces a los terminales PS5250.
Vuelva a instalar la parte delantera de su moto carenado en el orden inverso al que se desmonta.
ubicación de altavoces
de fábrica
[ vista frontal ]
conectores de altavoz de fábrica
tornillos de fábrica x 3
Parrilla KICKER
ubicación de placas
recomienda
ángulo de
la fábrica de
montaje
parrilla de fábrica
(para eliminar los “alas de murciélago”
solamente)
instalar el tornillo corto
en la parte inferior
KICKER PS5250
2010 PS5250 RevC.indd 52010 PS5250 RevC.indd 5 12/8/2009 2:53:59 PM12/8/2009 2:53:59 PM

6PS KOAXIAL-LAUTSPRECHER
LEISTUNG
Tieftöner 5-1/4” [133mm]
Hochtöner 3/4” [20mm]
Frequenzgang 60Hz–20kHz
Spitzenbelastung 100W PEAK | 50W RMS
Empfindlichkeit [1W/1m] 88.3dB
Impedanz 2 Ω
Gewicht 12.6oz [358g]
Montageloch-Durchmesser 4-7/8” [124mm]
Montagetiefe 2-3/16” [56mm]
124mm
4 7/8"
56mm
2 3/16"
14mm
9/16"

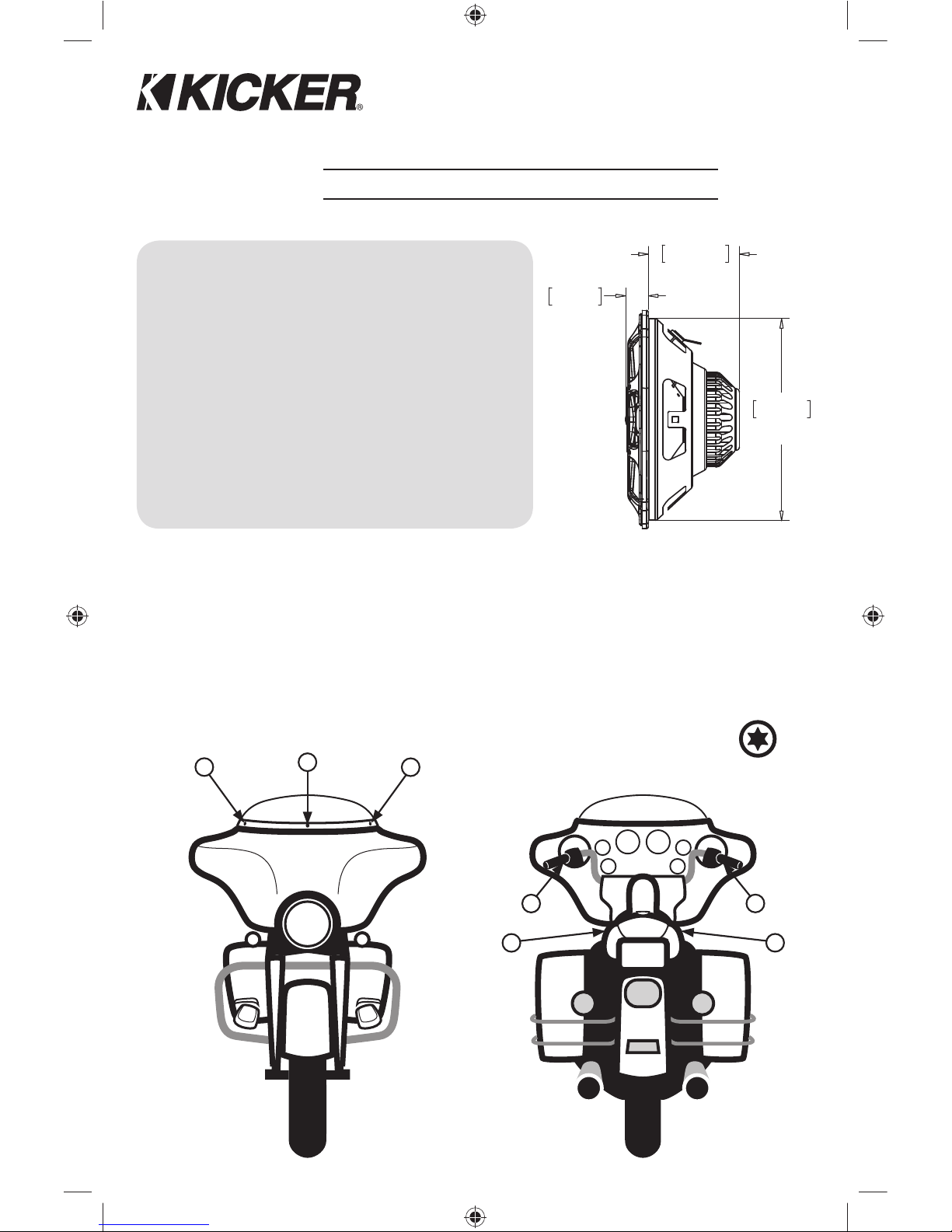

Der PS5250 Koaxial-Lautsprecher sind KICKER’s Upgrade für Harley-Davidson ® Premium-Audio-Systeme
(2006 und später) und ähnliche Reisen Motorräder. Bitte beachten Sie OEM Motorrad-Dienst Handbuch für
dissassembly / Informationen zur Installation. In der Regel sollten Sie alle Schrauben OEM, Hardware zu behalten,
und Gitter bei der Aktualisierung Ihres Motorrades zu einem KICKER-System. Die folgenden Diagramme zeigen,
wie die PS5250-Lautsprecher in einer Harley-Davidson Motorrad-Installation mit “Batwing” style Verkleidung
(2006 und später). Hinweis: Der PS5250 ist ein 2-Ohm-Lautsprecher. Stellen Sie das Gerät
nicht in Systemen, die nicht 2-Ohm stabil sind!
1. Entfernen Sie die vordere Seite der Verkleidung.
7 x Torx T25
12
57
46
3
PS5250 KOAXIAL-LAUTSPRECHER
Benutzerhandbuch
Autorisierter KICKER-Händler:
Kaufdatum:
2010 PS5250 RevC.indd 62010 PS5250 RevC.indd 6 12/8/2009 2:54:02 PM12/8/2009 2:54:02 PM

7
3. Bereiten Sie die PS5250 für die Installation.
Installieren Sie die KICKER Abzeichen auf die Gitter, biegen Sie den hinteren Pfosten, um sie zu fixieren.
Für Harley “Batwing” Anlagen, verwenden Sie die KICKER Gitter anstelle der OEM Gitter.
Für alle anderen Harley-Anwendungen, verwenden Sie nur das Werk Gitter.
2. Entfernen Sie die OEM-Lautsprecher.
Entfernen Sie die OEM-Lautsprecher-Anschlüsse.
Behalten Sie die 3 Schrauben OEM.
Entfernen Sie die OEM Referenten aus der OEM Winkel mount (darauf achten, nicht den Winkel mount)
Schaden.
4. Installieren Sie die PS5250 in der OEM Lage.
Verwenden Sie die 3 Schrauben OEM.
Schließen Sie die Lautsprecher-Anschlüsse, die PS5250-Terminals.
Installieren Sie Ihr Motorrad vorderen Verkleidung in umgekehrter Reihenfolge demontiert sie.
OEM Lautsprecherposition
[ frontansicht ]
OEM Lautsprecheranschlüsse
OEM Schrauben x 3
KICKER Grille
empfohlen
Abzeichen Lage
OEM Winkel
mount
OEM Grille
(entfernen Sie nach “Batwing” nur)
Installieren Sie das
kurze Schrauben an
der Unterseite
KICKER PS5250
2010 PS5250 RevC.indd 72010 PS5250 RevC.indd 7 12/8/2009 2:54:03 PM12/8/2009 2:54:03 PM

8HAUT-PARLEURS COAXIALE PS
PERFORMANCES
Woofer 5-1/4” [133mm]
Tweeter 3/4” [20mm]
Réponse en Fréquence 60Hz–20kHz
Tenue en Puissance 100W PIC | 50W RMS
Sensibilité [1W/1m] 88.3dB
Impédance Nominale 2 Ω
Poids 12.6oz [358g]
Diamètre du Trou de Montage 4-7/8” [124mm]
Profondeur de Montage 2-3/16” [56mm]
124mm
4 7/8"
56mm
2 3/16"
14mm
9/16"
Les présidents sont coaxiaux PS5250 mise à niveau botteur de Harley-Davidson ® premium systèmes
audio (2006 et ultérieur) et même les motos de tourisme. S’il vous plaît se référer à un service usine notice
de démontage manuel pour votre moto / informations d’installation. Typiquement, vous devez garder toutes
les vis d’usine, matériel et grilles à jour votre moto à un système de Kicker. Les schémas suivants illustrent la
façon d’installer les haut-parleurs PS5250 dans une moto Harley-Davidson avec “style Batwing” carénage (2006
et plus tard). Remarque: Le PS5250 est un haut-parleur 2-ohm. Ne l’installez pas dans les
systèmes qui ne sont pas stables à 2 ohms!
1. Retirez la face avant du carénage.
7 x Torx T25
12
57
46
3
HAUT-PARLEURS COAXIALE PS5250
Manuel d’utilisation
Revendeur agréé KICKER :
Date d’achat :
2010 PS5250 RevC.indd 82010 PS5250 RevC.indd 8 12/8/2009 2:54:05 PM12/8/2009 2:54:05 PM

9
3. Préparer le PS5250 pour l’installation.
Installez les badges KICKER sur les grilles; plier les postes de l’arrière pour les fixer en place.
Pour Harley installations “Batwing”, remplacer les grilles de l’usine avec des grilles de KICKER.
Pour toutes les autres applications Harley, de l’utilisation de grilles de l’usine seulement.
2. Retirez les haut-parleurs d’usine.
Retirer les connecteurs haut-parleur d’usine.
Maintenir les 3 vis d’usine.
Retirez les haut-parleurs en usine sous l’angle de l’usine de montage (attention à ne pas endommager l’angle de
montage).
4. Installez le PS5250 dans l’emplacement de l’usine.
Utiliser les 3 vis d’usine.
Branchez les connecteurs haut-parleur aux bornes PS5250.
Installez votre moto avant la coiffe dans l’ordre inverse que vous l’avez démonté.
usine de haut-parleur
d’emplacement
[ façade ]
usine de connecteurs haut-parleur
vis d’usine x 3
KICKER grille
logo de
l’emplacement
recommandé
Angle de l’usine
de montage
usine de grille
( retirer pour “Batwing” seulement )
installer la vis courte
sur le fond
KICKER PS5250
2010 PS5250 RevC.indd 92010 PS5250 RevC.indd 9 12/8/2009 2:54:06 PM12/8/2009 2:54:06 PM

10 PS COAXIALS
ACOUSTICS LIMITED WARRANTY
KICKER warrants this product to be free from defects in material and workmanship under normal use for a period of
THREE (3) MONTHS from date of original purchase with receipt. When purchased from an Authorized KICKER Dealer it
is warranted for ONE (1) YEAR from date of original purchase with receipt. In all cases you must have the original receipt.
Should service be necessary under this warranty for any reason due to manufacturing defect or malfunction during the
warranty period, KICKER will repair or replace (at its discretion) the defective merchandise with equivalent merchandise
at no charge. Warranty replacements may have cosmetic scratches and blemishes. Discontinued products may be
replaced with more current equivalent products. This warranty is valid only for the original purchaser and is not extended
to owners of the product subsequent to the original purchaser. Any applicable implied warranties are limited in duration
to a period of the express warranty as provided herein beginning with the date of the original purchase at retail, and no
warranties, whether express or implied, shall apply to this product thereafter. Some states do not allow limitations on
implied warranties; therefore these exclusions may not apply to you. This warranty gives you specific legal rights; however
you may have other rights that vary from state to state.
WHAT TO DO IF YOU NEED WARRANTY OR SERVICE:
Defective merchandise should be returned to your local Authorized Stillwater Designs (KICKER) Dealer for warranty
service. Assistance in locating an Authorized Dealer can be found at www.kicker.com or by contacting Stillwater Designs
directly. You can confirm that a dealer is authorized by asking to see a current authorized dealer window decal.
If it becomes necessary for you to return defective merchandise directly to Stillwater Designs (KICKER), call the KICKER
Customer Service Department at [phone] for a Return Merchandise Authorization (RMA) number. Package only
the defective items in a package that will prevent shipping damage, and return to:
Stillwater Designs, 3100 North Husband St, Stillwater, OK 74075
The RMA number must be clearly marked on the outside of the package. Please return only defective components. The
return of functioning items increases your return freight charges. Non-defective items will be returned freightcollect to you.
For example, if a subwoofer is defective, only return the defective subwoofer, not the entire enclosure. Include a copy
of the original receipt with the purchase date clearly visible, and a “proof-of-purchase” statement listing the Customer’s
name, Dealer’s name and invoice number, and product purchased. Warranty expiration on items without proof-of-
purchase will be determined from the type of sale and manufacturing date code. Freight must be prepaid; items sent
freight-collect, or COD, will be refused.
WHAT IS NOT COVERED?
This warranty is valid only if the product is used for the purpose for which it was designed. It does not cover:
o Damage due to improper installation
o Subsequent damage to other components
o Damage caused by exposure to moisture, excessive heat, chemical cleaners, and/or UV radiation
o Damage through negligence, misuse, accident or abuse. Repeated returns for the same damage may be
considered abuse
o Any cost or expense related to the removal or reinstallation of product
o Speakers damaged due to amplifier clipping or distortion
o Items previously repaired or modified by any unauthorized repair facility
o Return shipping on non-defective items
o Products with tampered or missing barcode labels
o Products returned without a Return Merchandise Authorization (RMA) number
o Freight Damage
o The cost of shipping product to KICKER
o Service performed by anyone other than KICKER
HOW LONG WILL IT TAKE?
KICKER strives to maintain a goal of 48-hour service for all acoustics (subwoofers, midrange drivers, tweeters,
crossovers, etc) returns. Delays may be incurred if lack of replacement inventory or parts is encountered. Failure to
follow these steps may void your warranty. Any questions can be directed to the KICKER Customer Service Department
at [phone]. Contact your International KICKER dealer or distributor concerning specific procedures for your
country’s warranty policies.
P.O. Box 459 • Stillwater, Oklahoma 74076 • USA • (405) 624–8510
Note: All specifications and performance figures are subject to change. Please visit www.kicker.com for the most
current information.
stillwaterdesigns
10PS5250-C-20091208
2010 PS5250 RevC.indd 102010 PS5250 RevC.indd 10 12/8/2009 2:54:09 PM12/8/2009 2:54:09 PM

11
INTERNATIONAL WARRANTY
Contact your International KICKER dealer or distributor concerning specific procedures for your country’s warranty policies.
WARNING: KICKER products are capable of producing sound levels that can permanently damage your hearing! Turning up a
system to a level that has audible distortion is more damaging to your ears than listening to an undistorted system at the same
volume level. The threshold of pain is always an indicator that the sound level is too loud and may permanently damage your
hearing. Please use common sense when controlling volume.
GARANTÍA INTERNACIONAL Versión Español
Comuníquese con su concesionario o distribuidor KICKER internacional para obtener infor ación sobre procedimientos específicos
relacionados con las normas de garantía de su país.
ADVERTENCIA: Los excitadores KICKER son capaces de producir niveles de sonido que pueden dañar permanentemente
el oído. Subir el volumen del sistema hasta un nivel que produzca distorsión es más dañino para el oído que escuchar un
sistema sin distorsión al mismo volumen. El dolor es siempre una indicación de que el sonido es muy fuerte y que puede dañar
permanentemente el oído. Sea precavido cuando controle el volumen.
La frase “combustible para vivir la vida Livin’ Loud™ a todo volumen” se refiere al entusiasmo por la vida que la marca KICKER
de estéreos de automóvil representa y a la recomendación a nuestros clientes de que vivan lo mejor posible (“a todo volumen”)
en todo sentido. La línea de altavoces y amplificadores KICKER es la mejor del mercado de audio de automóviles y por lo tanto
representa el “combustible” para vivir a todo volumen en el área de “estéreos de automóvil” de la vida de nuestros clientes.
Recomendamos a todos nuestros clientes que obedezcan todas las reglas y reglamentos locales sobre ruido en cuanto a los
niveles legales y apropiados de audición fuera del vehículo.
INTERNATIONALE GARANTIE Deutsche Version
Nehmen Sie mit Ihren internationalen KICKER-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantieleistungen in
Ihrem Land zu erfahren.
WARNUNG: KICKER-Treiber können einen Schallpegel erzeugen, der zu permanenten Gehörschäden führen kann! Wenn Sie ein
System auf einen Pegel stellen, der hörbare Verzerrungen erzeugt, schadet das Ihren Ohren mehr, als ein nicht verzerrtes System
auf dem gleichen Lautstärkepegel. Die Schmerzschwelle ist immer eine Anzeige dafür, dass der Schallpegel zu laut ist und zu
permanenten Gehörschäden führen kann. Seien Sie bei der Lautstärkeeinstellung bitte vernünftig!
Der Slogan “Treibstoff für Livin’ Loud” bezieht sich auf die mit den KICKER-Autostereosystemen assoziierte Lebensfreude und die
Tatsache, dass wir unsere Kunden ermutigen, in allen Aspekten ihres Lebens nach dem Besten (“Livin’ Loud”) zu streben. Die
Lautsprecher und Verstärker von KICKER sind auf dem Markt für Auto-Soundsysteme führend und stellen somit den “Treibstoff”
für das Autostereoerlebnis unserer Kunden dar. Wir empfehlen allen unseren Kunden, sich bezüglich der zugelassenen und
passenden Lautstärkepegel außerhalb des Autos an die örtlichen Lärmvorschriften zu halten.
GARANTIE INTERNATIONALE Version Française
Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur
International KICKER.
AVERTISSEMENT: Les haut-parleurs KICKER ont la capacité de produire des niveaux sonores pouvant endommager l’ouïe de
façon irréversible ! L’augmentation du volume d’un système jusqu’à un niveau présentant une distorsion audible endommage
davantage l’ouïe que l’écoute d’un système sans distorsion au même volume. Le seuil de la douleur est toujours le signe que le
niveau sonore est trop élevé et risque d’endommager l’ouïe de façon irréversible. Réglez le volume en faisant prevue de bon sens!
L’expression “ carburant pour vivre plein pot “ fait référence au dynamisme de la marque KICKER d’équipements audio pour
véhicules et a pour but d’encourager nos clients à faire le maximum (“ vivre plein pot “) dans tous les aspects de leur vie. Les
haut-parleurs et amplificateurs KICKER sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos
client le “ carburant pour vivre plein pot “ dans l’aspect “ installation audio de véhicule “ de leur vie. Nous encourageons tous nos
clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l’extérieur des véhicules.
Harley-Davidson is a registered trademark of Harley-Davidson, Inc.
Harley-Davidson es una marca registrada de Harley-Davidson, Inc.
Harley-Davidson ist ein eingetragenes Warenzeichen von Harley-Davidson, Inc.
Harley-Davidson est une marque déposée de Harley-Davidson, Inc.
2010 PS5250 RevC.indd 112010 PS5250 RevC.indd 11 12/8/2009 2:54:10 PM12/8/2009 2:54:10 PM

©2009 Stillwater Designs
2010 PS5250 RevC.indd 122010 PS5250 RevC.indd 12 12/8/2009 2:54:10 PM12/8/2009 2:54:10 PM
