Kingfisher HT10FTEB User manual

FR
RADIATEUR INERTIE SÈCHE
CÉRAMIQUE + FILM CHAUFFANT
HT10FTEB 1000W 3760184260597
HT15FTEB 1500W 3760184260603
V20421 BX221IM

C’est
parti…
Ces instructions visent à assurer votre sécurité. Veuillez les lire très
attentivement avant utilisation, puis les conserver pour pouvoir vous y référer
ultérieurement.
Pour bien commencer… 02
Sécurité
Avant
Utilisation rapide
de commencer
03
06
10
Et dans le détail… 18
Informations techniques et légales
Entretien et nettoyage
19
22
02
FR

Sécurité
MERCI DE BIEN VOULOIR LIRE LES CONSIGNES DE
SÉCURITÉ ATTENTIVEMENT AVANT D’UTILISER
L'APPAREIL.
•
•
•
•
•
Cet appareil peut être utilisé par des enfants âgés d'au
moins 8 ans et par des personnes ayant des capacités
physiques, sensorielles ou mentales réduites ou
dénuées d’expérience ou de connaissance, s'ils (si
elles) sont correctement surveillé(e)s ou si des
instructions relatives à l'utilisation de l'appareil en
toute sécurité leur ont été données et si les risques
encourus ont été appréhendés. Les enfants ne doivent
pas jouer avec l’appareil. Le nettoyage et l'entretien
par l'usager ne doivent pas être effectués par des
enfants sans surveillance.
Il convient de maintenir à distance les enfants de
moins de 3 ans, à moins qu'ils ne soient sous une
surveillance continue.
Les enfants âgés entre 3 ans et 8 ans doivent
uniquement mettre l'appareil en marche ou à l'arrêt, à
condition que ce dernier ait été placé ou installé dans
une position normale prévue et que ces enfants
disposent d'une surveillance ou aient reçu des
instructions quant à l'utilisation de l'appareil en toute
sécurité et en comprennent bien les dangers
potentiels.
Les enfants âgés entre 3 ans et 8 ans ne doivent ni
brancher, ni régler ni nettoyer l'appareil, et ni réaliser
l'entretien de l'utilisateur.
ATTENTION - Certaines parties de ce produit peuvent
devenir très chaudes et provoquer des brûlures. Il faut
03FR

Sécurité
•
•
•
•
•
•
•
prêter une attention particulière en présence d'enfants
et de personnes vulnérables.
Si le câble d’alimentation est endommagé, il doit être
remplacé par le fabricant, son service après vente ou
des personnes de qualification similaire afin d’éviter
un danger.
L’appareil de chauffage ne doit pas être placé juste en
dessous d’une prise de courant.
MISE EN GARDE: Pour éviter une surchauffe, ne
pas couvrir l'appareil de chauffage.
Ne pas utiliser cet appareil de chauffage avec un
programmateur, une minuterie, un système de
commande à distance séparé ou tout autre dispositif
qui met l’appareil de chauffage sous tension
automatiquement, car il y a risque de feu si l’appareil
est recouvert ou placé de façon incorrecte.
ATTENTION: Afin d'éviter tout danger dû au
réarmement intempestif du coupe-circuit thermique,
cet appareil ne doit pas être alimenté par
l'intermédiaire d'un interrupteur externe, comme une
minuterie, ou être connecté à un circuit qui est
régulièrement mis sous tension et hors tension par le
fournisseur d'électricité.
Ce radiateur ne doit pas être jeté avec les ordures
ménagères; il doit être apporté à un centre local de
récupération et de recyclage des appareils électriques.
L’appareil de chauffage doit être installé de façon telle
que les interrupteurs et autres dispositifs de
commande ne puissent pas être touchés par une
04FR

Sécurité
personne dans la baignoire ou la douche.
Un moyen de déconnexion du réseau d’alimentation
ayant une distance d’ouverture des contacts de tous
les pôles doit être prévu dans la canalisation fixe
conformément aux règles d’installation.
L’appareil doit être alimenté par l'intermédiaire d'un
dispositif à courant différentiel résiduel (DDR) ayant
un courant différentiel de fonctionnement assigné ne
dépassant pas 30 mA.
En ce qui concerne les informations détaillées sur la
méthode de fixation et pour l’installation de l’appareil
de chauffage destiné à être fixé par des vis ou d’autres
moyens, référez-vous dans la section “INSTALLATION
DE L’APPAREIL”.
AVERTISSEMENT: Si cet appareil est installé dans une
salle de bains, il doit être installé uniquement dans le
volume 2 et dans la zone hors volume de la salle de
bains, conformément aux normes d’installation en
vigueur dans votre pays (NFC 15-100 pour la France).
Note: Le schéma ci-dessous
est donné uniquement à
titre d’exemple. Nous vous
suggérons de contacter un
électricien professionnel
pour toute aide.
05FR

Pour une utilisation domestique uniquement.
Les enfants ou les personnes incapables d’utiliser l’appareil
de façon sûre ne doivent jamais utiliser cet appareil.
Merci de bien vouloir jeter les emballages plastiques et les
garder hors de portée des enfants.
Installation et usage intérieur.
L’appareil de chauffage ne doit pas être placé juste en
dessous d’une prise de courant.
Respectez les distances minimum de dégagement
comme indiqué dans la Fig. 1.
Le raccordement au secteur s’effectue par le câble 3 fils
via un boîtier de raccordement. Dans les endroits
humides tels que salle de bain, buanderie, cuisine, il faut
installer le boîtier de raccordement au moins à 25cm par
rapport au niveau du sol.
Avant de commencer
•
•
•
•
Liste des informations à vérifier avant de commencer
1. Partie principale
2. Panneau de commande
3. Accessoires fournis
Votre produit
OU INSTALLER L’APPAREIL ?
06FR
2
1
Description Pièce Qté
Vis longue
Chevilles
4
4
3

Avant de commencer

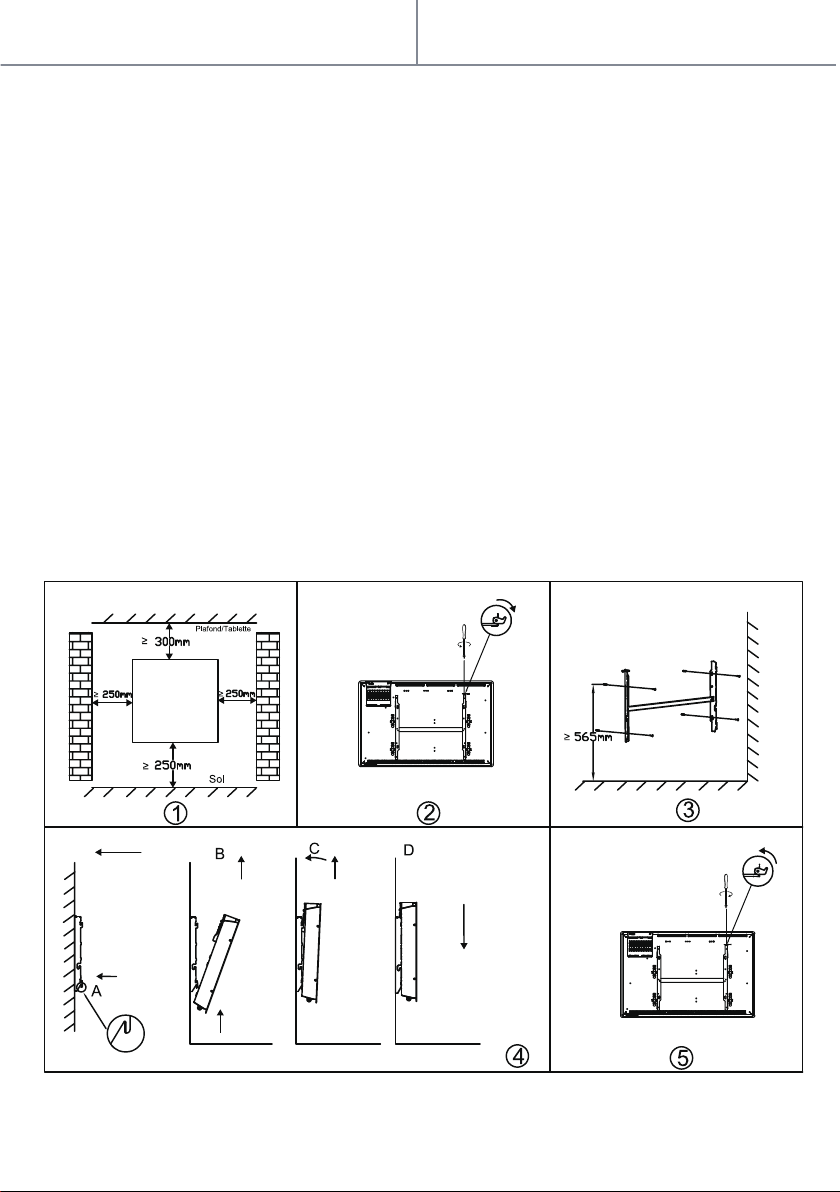

INSTALLATION DE L’APPAREIL
Pour accrocher votre chauffage au mur :
1. Choisissez un emplacement adéquat pour le chauffage.
(Figure 1)
2. Démonter le support mural en desserrant la vis (pas
dévisser, desserrer seulement) et en faisant glisser la
tranche de métal hors du trou. Sortez le support en tirant
vers le bas (Figure 2).
3. Vérifiez que le support est parfaitement horizontal avec
un niveau à bulle, puis marquez l’emplacement des 4
trous de fixation sur le mur. Percez les 4 trous dans le mur
en utilisant une mèche adaptée au diamètre des chevilles.
Insérez les chevilles dans les trous, puis vissez solidement le
support de fixation murale sur le mur. (Figure 3)
Attention : Il est impératif de fixer l'appareil au mur avec des
vis et chevilles adaptées. Les vis et chevilles fournies peuvent
ne pas convenir. Dans ce cas, ne les utilisez pas et procurez-
vous des vis et chevilles adaptées au type de mur (non
fournies). Il n'est pas recommandé d'utiliser de l'adhésif
comme mode de fixation murale.
Mise en garde : à faire installer
par un professionnel selon la
norme d’installation applicable
dans chaque pays (NF C 15 100
pour la France ou équivalent pour
les autres pays)
07FR
N’installez pas l’appareil dans un flux d’air susceptible de
perturber sa régulation (ex. sous une climatisation, VMC, …)
•

Avant de commencer
08FR
4. Placez le chauffage contre son support de fixation murale
(Figure 4):
A: Positionnez le chauffage en sorte d’aligner ses trous
de suspension inférieurs avec les crochets inférieurs du
support de fixation murale.
B: Poussez le chauffage vers le bas jusqu'à ce que les
crochets s'encastrent dans les trous.
C: Positionnez le chauffage en sorte d’aligner ses trous
de suspension supérieurs avec les crochets supérieurs du
support de fixation murale.
D: Tirer l'appareil vers le bas.
5. Faites glisser la tranche de métal dans le trou, et serrer la
vis pour verrouiller le support mural. (Figure 5)

L’appareil est alimenté en 230V 50Hz
Raccorder le câblage 3 fils comme suit :
Marron=phase, Bleu=Neutre, noir=filpilote
Appareil de la classe II (double isolation). Le raccordement à
la terre est interdit. Ne pas brancher le fil pilote (noir) à la terre.
En l’absence de fil pilote, isolez le bout dénudé du fil noir pour
éviter tout contact électrique avec les autres fils ou la terre.
L’appareil doit être raccordé par un électricien qualifié.
CONNEXION ELECTRIQUE
Ouverture du carton et déballage de l'appareil.
Avant de relier l'appareil à l'alimentation, vérifier que la
tension de l'alimentation générale est la même que celle du
produit (indiquée sur la plaque signalétique).
Assurez-vous que tous les emballages (les mousses de
protection ou plastiques) ont été enlevés avant de connecter
L’appareil au réseau d’alimentation.
Préparation avant utilisation
Avant de commencer
09FR

10FR
Icônes fonctionnelles de l’écran LCD:
Ecran LCD:
Utilisation rapide

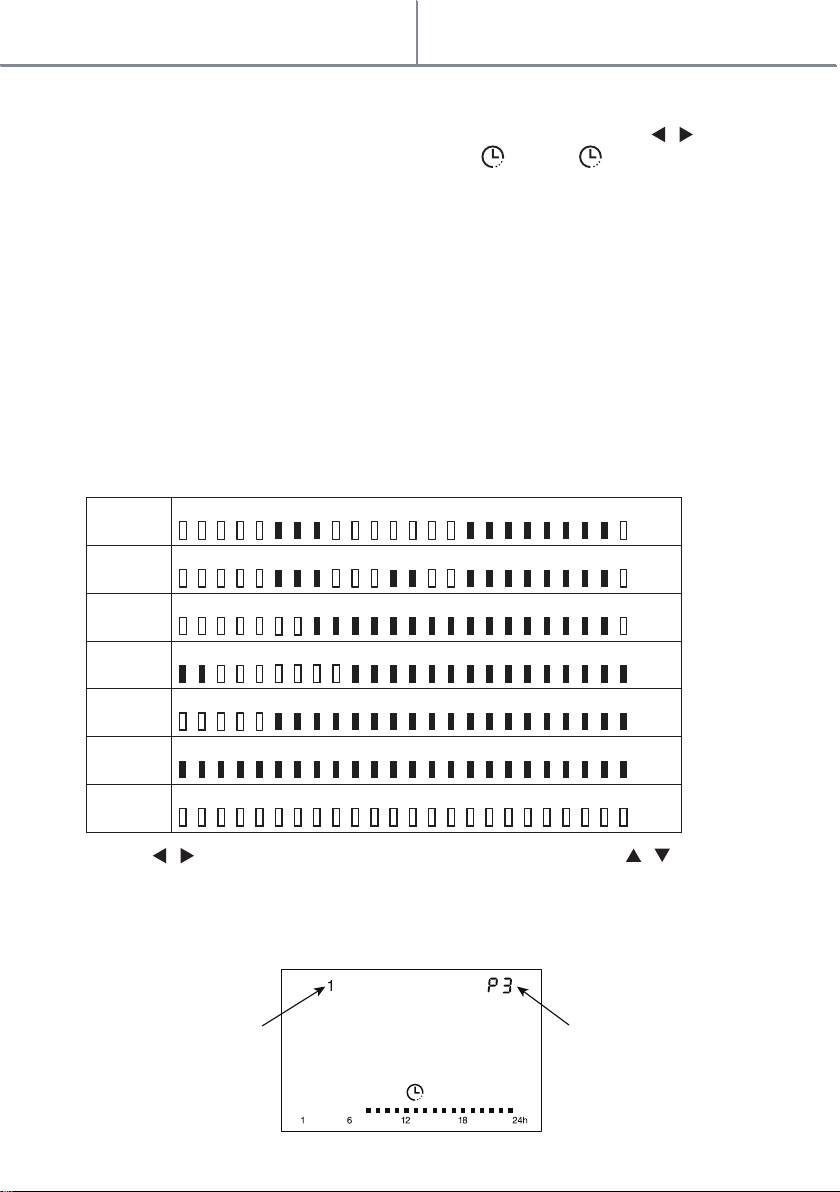

Réglage du programme hebdomadaire:
Symbole Fonction
Mode Veille (l’appareil n’est pas en fonctionnement, mais il est allumé.)
Mode Hors-gel (l’appareil maintient une température de 7 °C environ.)
Mode Confort (réglage de la température désirée.)
Mode ECO (l’appareil maintient une température 3,5 °C inférieure à la température du
mode Confort. Ce mode baisse la température sans modifier la température réglée du
mode Confort.)
Température (degrés Celsius)
Verrouillage enfant
Mode Programme ou Mode Fil pilote
Mode détection de fenêtre
Indicateur de chauffage (quand l’appareil chauffe, cette icône s’affiche. Elle disparaît
quand la température détectée a atteint la température réglée.)
Mode Confort actif
Mode ECO actif

11FR
Utilisation rapide
Panneau de contrôle
I. Sélectionner le mode (boutons / )
INSTRUCTIONS D’UTILISATION
Lors de la première utilisation de l’appareil, il y a une légère odeur. L’odeur disparaît
après une heure de chauffage.
Bouton tactile
MENU
OK
/
Fonction
Veille
Appuyez brièvement pour afficher le menu de réglage :
1. Régler le minuteur. 2. Régler le mode Programme. 3. La fonction de
détection de fenêtre.
Appuyez pendant 3 s pour activer/désactiver le verrouillage du clavier.
Bouton de confirmation
Dans le statut de fonctionnement : changer de mode de fonctionnement
(Confort / ECO / Programme ou Fil pilote / Hors-gel)
Dans le statut de réglage : changer les options vers la gauche ou la droite.
Dans le statut de fonctionnement : régler la température.
Dans le statut de réglage : changer les options vers le haut ou le bas.
/
La première fois que vous utilisez l’appareil, après l’avoir branché au réseau
électrique et après avoir réglé l’horloge, reportez-vous aux consignes de réglage de
l’heure dans le « setting menu » (menu des réglages). L’appareil est alors en mode
veille, et vous pouvez presser le bouton de veille pour passer en mode confort.
Remarques : En cas de coupure de courant, l’appareil conserve en mémoire
uniquement les paramètres, la température et le mode de fonctionnement.
Quand le courant est rétabli, il faut régler à nouveau l’horloge pour pouvoir
utiliser normalement le mode Programme.

12FR
Utilisation rapide
Appuyez sur / pour sélectionner les modes : Confort / ECO / Programme
ou Fil Pilote / Hors-gel , l’icône du mode sélectionné apparaît sur la partie
inférieure de l’écran.
2. Les modes Programme et Fil pilote utilisent la même icône . Et les 2 modes
s’excluent mutuellement. Quand l’appareil fonctionne dans le mode Programme,
appuyez sur le bouton OK pendant 3 s pour qu’il bascule du mode Programme au
mode Fil pilote.
Quand l’appareil fonctionne dans le mode Fil pilote, appuyez sur le bouton OK
pendant 3 s pour qu’il bascule du mode Fil pilote dans le mode Programme.

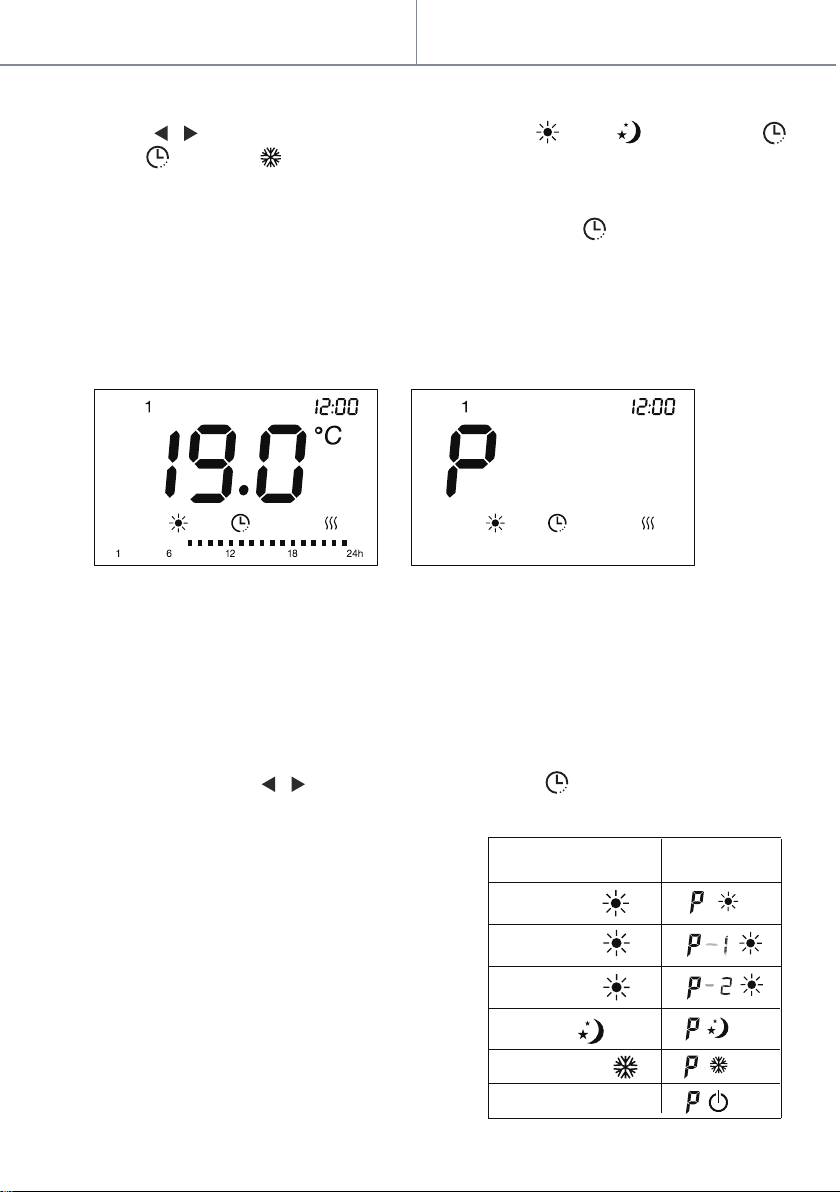

Les interfaces des modes Programme et Fil pilote sont les suivantes :

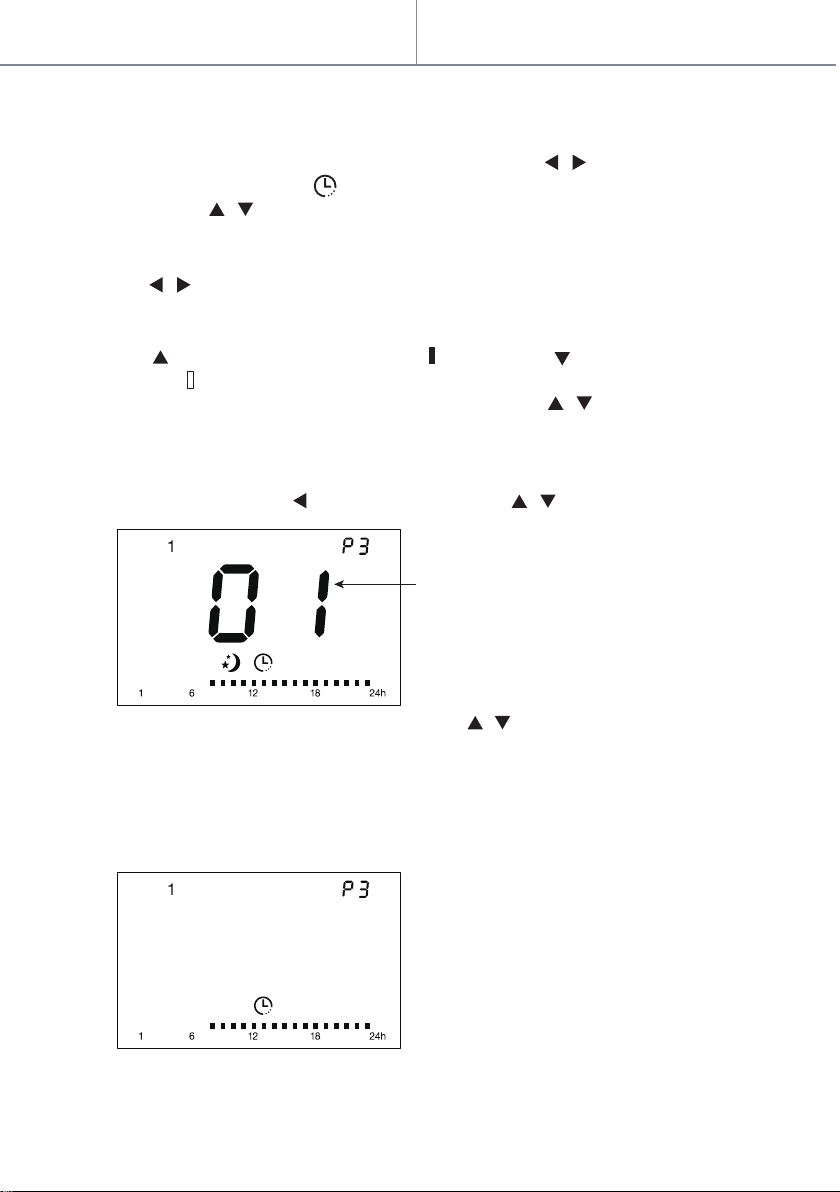

Remarque: Pour le mode Programme, le réglage et la sélection du mode sont
séparés. Pour régler le mode programme, appuyez sur MENU pour afficher le menu
de réglage et sélectionnez le réglage du mode Programme, puis appuyez sur OK
pour afficher l’interface de réglage. Pour plus de détails, consultez le sous-chapitre 2
« Régler le mode Programme » du chapitre III « Menu de réglage ».
Mode Programme Mode Fil pilote
3. Mode Fil pilote
Appuyez sur les boutons / pour sélectionner le mode (mode Programme ou Fil
pilote). Dans le mode Fil pilote, sélectionnez le mode via la commande externe (pour
la France uniquement).
Quand l’interface est dans le mode Programme,
appuyez sur le bouton OK pendant 3 s pour qu’il
bascule du mode Programme dans le mode Fil
pilote.
Pour les pays autres que la France, si vous
choisissez le mode Fil pilote, l'appareil
fonctionnera dans le mode Confort par défaut.
En fonction des programmes enregistrés sur le
programmateur externe, l’écran affiche les
informations reçues suivantes :
Icone affichée
Réglage du mode
commande du pilote
Mode Confort
Mode Confort -1
Mode Confort -2
Mode Eco
Mode Hors Gel
Mode Veille

1. Dans le mode Confort ou ECO (à l’exception du mode Hors-gel), la
température est réglable. Appuyez sur / pour régler la température désirée du
mode Confort entre 5 °C et 29 °C. La différence de température entre le mode ECO
et le mode Confort est de 3,5 °C, donc la plage de température du mode ECO est
comprise entre 1,5 °C et 25,5 °C.
13FR
Utilisation rapide
III. Menu de réglage (bouton MENU)
Appuyez sur MENU pour afficher l’interface du menu de réglage.
Appuyez sur / ou / pour sélectionner le réglage de l'heure , le réglage du
mode Programme ou la fonction de détection de fenêtre . L’icône sélectionnée
clignote et les autres icônes restent allumées.
Appuyez sur MENU pour quitter le menu de réglage ou attendez 30 s que l’appareil
le quitte automatiquement et retourne à l’interface de fonctionnement.
1. Régler l'heure
II. Régler la température
2. Appuyez sur les boutons autres que /
pour finir le réglage ou attendez qu’il soit
automatiquement sauvegardé.
3. Quand la température de la pièce est
supérieure à la température réglée, le radiateur
arrête de chauffer.
Pressez MENU pour accéder à l’interface de réglage, et / pour sélectionner le
réglage de l’heure.
Lorsque l’affichage de l’heure clignote en haut à droite de l’écran, pressez
OK pour lancer le réglage de l’heure. Pressez / pour basculer entre le jour
de la semaine, les heures et les minutes, et / pour définir le jour de la
semaine, les heures et les minutes.
Lorsque le chiffre des heures clignote, pressez / pour choisir l’heure et
pressez OK pour confirmer le réglage de l’heure et passer au réglage des
minutes de 00 à 59.
Lorsque le chiffre des minutes clignote, pressez / pour choisir les minutes et
pressez OK pour confirmer le réglage des minutes et passer au réglage du jour
de la semaine de 1 à 7.
Lorsque le chiffre du jour clignote, pressez / pour régler le jour de la
semaine et pressez OK pour confirmer ou, au bout de 30 secondes, vous
revenez automatiquement à l’interface des opérations.
–
–
–
–
2. Régler le mode Programme

14FR
Utilisation rapide
Jour de la semaine Programme de 24 h
préréglé (P1~P7)
REMARQUE : les 7 programmes prédéfinis de 24 heures (de P1 à P7) sont
programmables. Pour chaque heure, vous pouvez choisir entre le mode confort et le
mode économique. Si vous souhaitez configurer vos programmes préférés de P1 à
P7, veuillez vous reporter à la section « Configuration de 7 programmes
prédéfinis de 24 heures (de P1 à P7) ».
Appuyez sur / pour sélectionner le jour de la semaine, puis sur / pour
sélectionner l’un des 7 programmes de 24 h préréglés (P1~P7), ou appuyez sur OK
pour confirmer le réglage précédent et passer au réglage du jour suivant. Après avoir
réglé le dernier jour, appuyez sur OK pour confirmer ou attendez 30 s que l’appareil
sauvegarde automatiquement et retourne à l’interface de fonctionnement.
Appuyez sur MENU pour afficher l’interface de réglage, puis sur / pour
sélectionner le réglage du mode Programme . Quand clignote, appuyez
sur OK pour afficher l’interface de réglage.
En mode programme, vous pouvez choisir parmi 7 programmes prédéfinis de
24 heures (de P1 à P7) correspondant à chaque jour de la semaine.
–
–
En mode programme, les paramètres par défaut du fabricant pour les jours de
la semaine allant de 1 à 7 sont les suivants :
Jours 1 à 5 : utilisation du programme P1,
Jours 6 et 7 : utilisation du programme P3.
Les réglages par défaut des programmes P1 à P7 sont les suivants :
–
–
P1
1 6 12 18 24h
P2
1 6 12 18 24h
P3
1 6 12 18 24h
P4
1 6 12 18 24h
P5
1 6 12 18 24h
P6
1 6 12 18 24h
P7
1 6 12 18 24h

Après le réglage de la 24e heure, appuyez sur / or OK, l’appareil sauvegarde
automatiquement les réglages et retourne à l’interface de réglage initiale.
15FR
Utilisation rapide
Heure
(01 correspond à l’heure 1 à 2, et ainsi
de suite. 24 correspond à l’heure 24 à 1.)
Pressez MENU pour accéder à l’interface de réglage et / pour sélectionner le
réglage du mode programme . Ignorez les informations relatives au jour, il suffit de
presser le bouton / pour sélectionner un programme de P1 à P7, le numéro du
programme clignote. Maintenez pressé OK pendant 3 secondes pour entrer dans
l’interface de réglage du programme.
Réglages des 7 programmes de 24 h préréglés (P1~P7)
Pressez / pour choisir l’heure (de 1 à 24). Pour chaque heure, deux
différents modes sont proposés : le mode confort et le mode économique.
L’icône du mode de réglage en cours pour l’heure clignote.
Pressez pour choisir le mode confort , ou pressez pour choisir le mode
économique (affichage vierge à l’écran), ou OK pour conserver le réglage
précédent. À chaque fois que vous pressez le bouton / ou le bouton OK, le
mode confort ou le mode économique sélectionné est immédiatement enregistré et,
dans le même temps, vous passez automatiquement au réglage pour l’heure
suivante. Si vous souhaitez modifier le réglage de l’heure précédente, vous devez
d’abord presser le bouton , puis presser le bouton / .
1.
2.
Par exemple, si vous effectuez le réglage de P3 à partir de l’interface
ci-dessous (jour 1, P3), l’appareil retournera à l’interface ci-dessous (jour 1,
P3) quand vous aurez fini le réglage de la 24e heure de P3. Le programme
P3 modifié remplace déjà le réglage P3 par défaut du fabricant.
–

REMARQUES : la fonction détection automatique d’aération n’est pas disponible en
mode hors gel.
16FR
Utilisation rapide
REMARQUES :
3. Mode détection de fenêtre
En cas de coupure de courant, l’appareil conserve en mémoire uniquement
les paramètres, la température et le mode de fonctionnement. Quand le
courant est rétabli, il faut régler à nouveau l’horloge pour pouvoir utiliser
normalement le mode Programme.
Après avoir terminé les réglages du mode Programme, ils sont sauvegardés,
mais l’appareil ne commence pas automatiquement à fonctionner dans le mode
Programme. Vous devez appuyer sur les boutons fléchés gauche/droite pour
sélectionner le mode Programme et faire fonctionner le radiateur dans ce mode.
–
–
Appuyez sur MENU pour afficher l’interface de réglage et sur / pour
sélectionner La fonction de détection de fenêtre . Quand clignote,
appuyez sur OK.
Appuyez sur / pour choisir “ON” ou “OFF”. Si “ON” est sélectionné, la
fonction détection automatique d’aération est activée et l’icône “ ”
apparaîtra à l’écran. Appuyez sur OK pour confirmer ou attendez 30 s que
l’appareil sauvegarde automatiquement et retourne à l’interface de
fonctionnement.
Lorsque la baisse de température est détectée, l’appareil passe
automatiquement en mode hors gel avec l’icône clignotant. Lorsque la
augmentation de température est détectée, l’appareil reviendra au mode
précédent avec l’icône allumée. Vous pouvez choisir “OFF” pour
désactiver la fonction détection automatique d’aération.
–
–

17FR
Verrouillage du clavier
IV. Verrouillage du clavier
Appuyez sur le bouton MENU pendant 3 s pour activer le verrouillage du clavier .
Pour le déverrouiller, appuyez à nouveau sur MENU pendant 3 s.
Remarques :
1. Le verrouillage du clavier ne verrouille pas le bouton veille .
2. Le verrouillage du clavier est automatiquement désactivé dans les cas
suivants :
1) L'appareil est mis en veille en appuyant sur le bouton .
2) L’appareil est débranché de l’alimentation électrique.
Utilisation rapide

Et dans le détail…
Informations techniques et légales
Entretien nettoyageet
Garantie
19
22
23
18FR

Informations techniques et légales
Caractéristiques Techniques
19FR
Modèle / REF Voltage
& Fréquence
Puissance
(Watt)
Classe IP
HT10FTEB 1000W 440x540x94.5 Double isolation
CLASSE II
CLASSE II
IP24
HT15FTEB 1500W 440x690x94.5 Double isolation IP24
Dimension
produit
H x Lx P
(mm)
230V~50Hz
230V~50Hz
Conforme à toutes les directives européennes pertinentes.

Informations techniques et légales
20FR
Informations applicables aux dispositifs de chauffage décentralisés électriques
Référence(s) du modèle: HT10FTEB
Caractéristique
Puissance thermique
nominale
contrôle thermique manuel de la charge
avec thermostat intégré
contrôle thermique électronique de la
charge avec réception d'informations sur
la température de la pièce et/ou extérieure
puissance thermique régulable par
ventilateur
contrôle de la puissance thermique à un
palier, pas de contrôle de la température
de la pièce
contrôle thermique manuel de la charge
avec réception d'informations sur la
température de la pièce et/ou extérieure
Puissance thermique
minimale (indicative)
Puissance thermique
maximale continue
À la puissance
thermique nominale
À la puissance
thermique minimale
En mode veille
Puissance thermique
Type de contrôle de la puissance thermique/
de la température de la pièce
Type d'apport de chaleur, pour les dispositifs
de chauffage décentralisés électriques à
accumulation uniquement
Consommation
d'électricité auxiliaire
Caractéristiqueé
tinUétinUruelaVelobmyS
Pnom 0,6 ANWk
PminANWk
Pmax,c 0,6 ANWk
NA
elmax kW0
elmin ]non[Wk0
elsb kW contrôle à deux ou plusieurs paliers manuels,
pas de contrôle de la température de la pièce
contrôle de la température de la pièce avec
thermostat mécanique
contrôle électronique de la température de
la pièce
contrôle électronique de la température de
la pièce et programmateur journalier
contrôle électronique de la température de
la pièce et programmateur hebdomadaire
contrôle de la température de la pièce, avec
détecteur de présence
contrôle de la température de la pièce, avec
détecteur de fenêtre ouverte
option contrôle à distance
contrôle adaptatif de l'activation
limitation de la durée d'activation
capteur à globe noir
[non]
[non]
[non]
[non]
[oui]
Autres options de contrôle
[non]
[non]
[non]
[non]
[non]
[oui]
Coordonnées de
contact:
Kingfisher International Products B.V.
Rapenburgerstraat 175E, 1011 VM Amsterdam, The Netherlands
NA
0,000
