Algemeen
- De installatie van het systeem moet door een bevoegd persoon
worden uitgevoerd.
- De motorgestuurde ontvanger-eenheid (KP200A) moet op veilige
wijze aan de muur of het plafond worden bevestigd.
- Zorg ervoor dat de afstandsbediening (KP100A) of de motorgestuurde
ontvanger (KP200A) niet aan vloeistoffen worden blootgesteld.
- De KP200A-eenheid moet op een veiligheidsaarde worden
aangesloten.

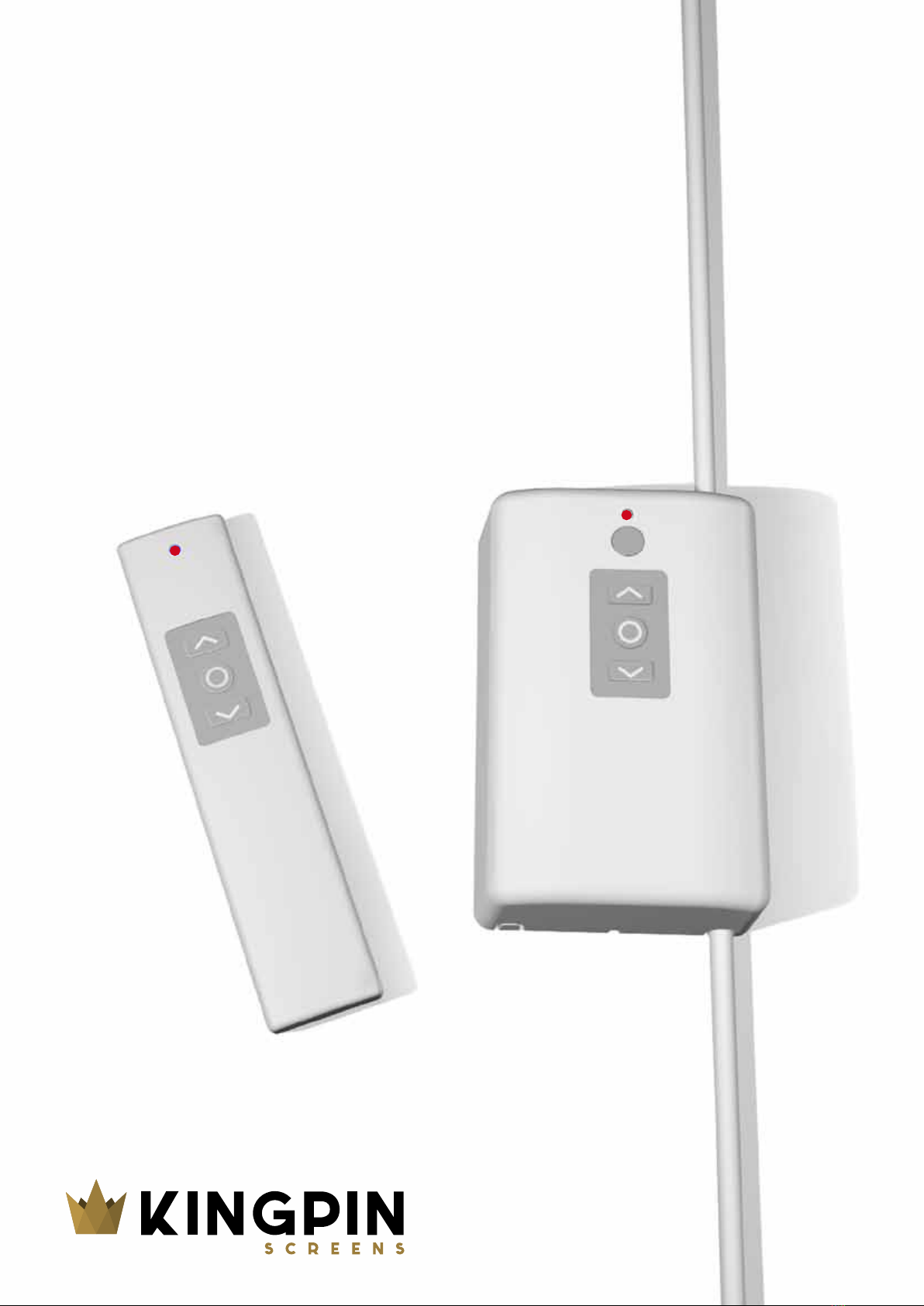

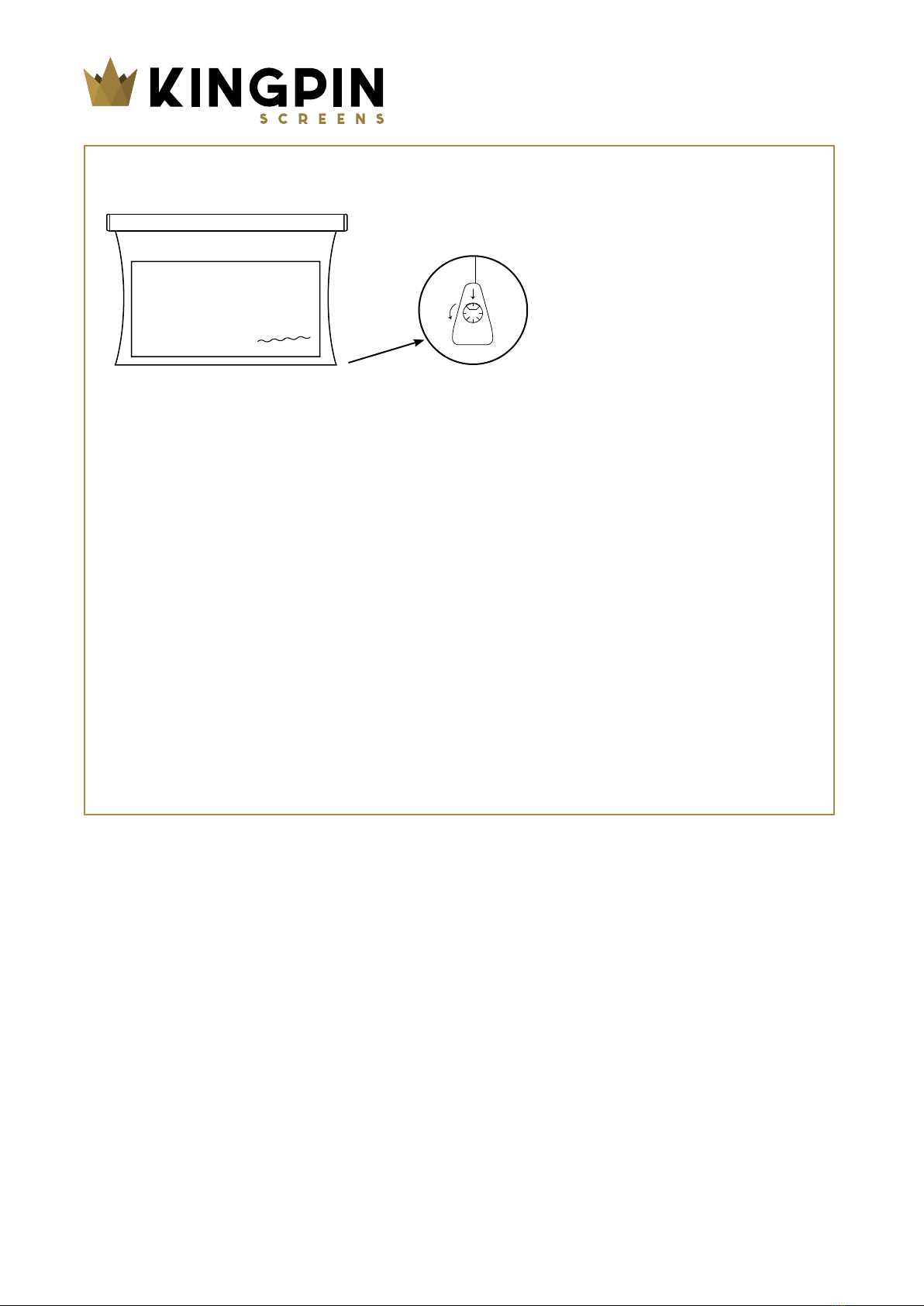

KP100A, draadloze zender (afstandsbediening)
KP100A is een zender (enkel kanaal) en zijn handset is compatibel
met de motorgestuurde ontvanger KP200. De zender zendt uit door
middel van radiogolven (RF).
• De gebruikte frequentie is 433,92 Mhz
• Stroomvoorziening: 12 volts batterij
• Alkalinebatterij, type 23A
• Werktemperatuur: +5 tot +40 graden Celsius
Levensduur batterij
De zender werkt op batterijen, de normale levensduur van de batterij is
meer dan 1 jaar wanneer deze 3-4 keer per dag wordt gebruikt.
KP200A, motorgestuurde ontvanger (bedieningskastje)
KP200A is het bedieningskastje voor de aangesloten motor, met dit
bedieningskastje kunt u bijv. een projectiescherm besturen.
Specicatie KP200A
• Stroomvoorziening: 100-240 v, 50/60 Hz
• Werktemperatuur: +5 tot +40 graden Celsius
• Nominale belasting: <400 W vermogen
• Zendfrequentie: 433,92 Mhz
• Zekering 6,3 A
Programma-instellingen
De geleverde zender en ontvanger zijn geprogrammeerd om ge-
paard te kunnen worden.

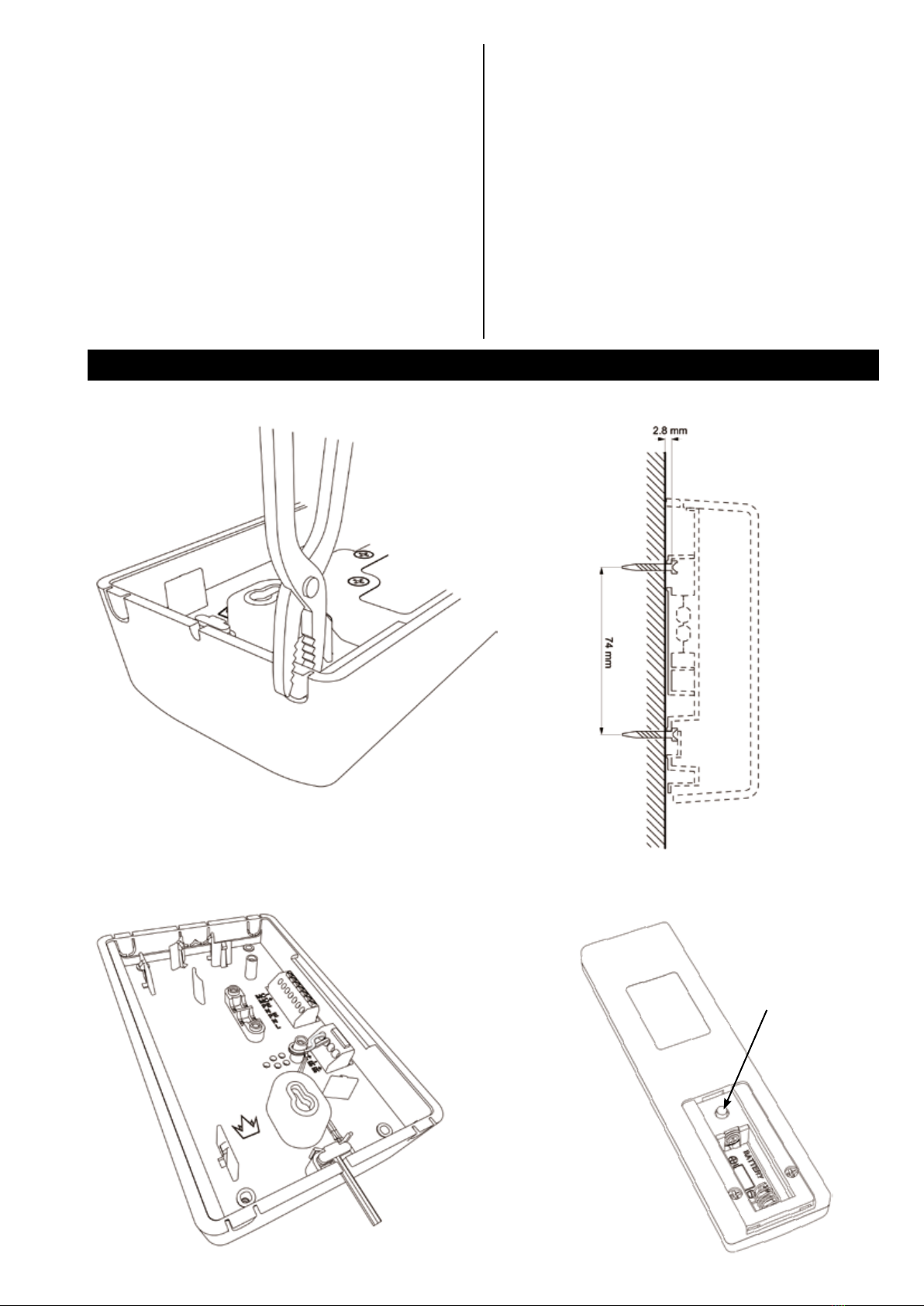

Zekering
Wanneer het bedieningskastje niet werkt moet u deze van de netvo-
eding halen en vervolgens de zekering op de printplaat controleren.
Open de twee deksels (8 schroeven) aan de achterzijde van het be-
dieningskastje totdat u de printplaat ziet. De zekering bevindt zich in het
plastic kastje met de aanduiding ’Zekering’.
Aansluitingen
Netvoeding en aansluiting op de motor.
MC-: Motor tegen de wijzers van de klok in
MC+: Motor met de wijzers van de klok mee
: Motor veiligheidsaarde
N: Motor Neutraal
: Voeding_AAN voeding veiligheidsaarde
N: Voeding_AAN voeding Neutraal
L: Voeding_AAN voedingsleiding
12V TRIGGER-connector (2-pins)
TR-: 12V aarding van de trigger’s input
TR+: 12V signaal van de trigger’s input
Lijn IR-verbinding (2-pins)
IR-: Aarding van de input van de lijn IR
IR+: Signaal van de input van de lijn IR
Externe aansturing van de relays (3 pins)
:Connectie voor Aarde
OUT2: Connectie voor BENEDEN
OUT1: Connectie voor BOVEN
Het aansluiten en programmeren van het bedieningskastje
In dit hoofdstuk komt u te weten hoe u het bedieningskastje in de
programmeringsmodus kunt instellen en hoe u apparatuur met het
bedieningskastje kunt paren.
1. Paren met RF-afstandsbediening
2. Paren met IR-afstandsbediening
3. Verwijder alle vorige programmering (reset naar standaardcodes)
4. Aansluiting met Lijn IR-besturingsmodule
5. Het aansluiten van een 12 volts trigger
6. Externe aansturing van de relays
Ga naar de programmeringsmodus:
1. Houd de STOP-knop van de ontvanger-eenheid meer dan 5 secon-
den ingedrukt; wanneer de LED begint te knipperen laat u de STOP-
knop los. U bevindt zich nu in de programmeringsmodus.
2. U kunt nu het bedieningskastje met de RF/IR-apparatuur paren of
de programmering wissen (onderwerp 1-3):
1. Paren met RF-afstandsbediening
De afstandsbediening is gepaard met het bedieningskastje; wanneer de
programmering is gewist of wanneer de eenheden niet zijn gepaard moet
u het volgende doen:
1. Ga naar de programmeringsmodus
2. Open het batterijvak van de afstandsbediening en druk eenmaal op de
zwarte knop. De paringscode zal nu naar de ontvanger-eenheid worden
verzonden.
3. Wanneer de paring is voltooid zal de LED continu branden.
4. U kunt nu gebruikmaken van de regelinstallaties
Indien er binnen 30 seconden geen aansluiting plaatsvindt zal de ontvanger
de programmeringsmodus automatisch verlaten.
2. Paren met IR-afstandsbediening
U kunt gebruikmaken van het bedieningskastje met bepaalde IR-afstands-
bedieningen die op de markt verkrijgbaar zijn. Wanneer u van standaard-
codes gebruikmaakt, zie pagina 7, hoeft u geen paring met het bedienings-
kastje uit te voeren, maar uw eigen IR-afstandsbediening heeft dan wel
enige programmering nodig.
Om het bedieningskastje te paren gaat u als volgt te werk:
1. Ga naar de programmeringsmodus
2. De LED knippert langzaam. Druk de toets op de IR-eenheid in die als OM-
HOOG fungeert; zodra geaccepteerd zal de LED van de ontvanger sneller
knipperen. Druk nu nogmaals op dezelfde toets. Als de code herkend is, zal
de LED 2 seconden uitgaan en daarna weer langzaam knipperen. Ga naar
stap 3. Code niet herkend? Herhaal vanaf stap 1 *.
3. De LED knippert langzaam. Druk de toets op de IR-eenheid in die als STOP
fungeert; zodra geaccepteerd zal de LED van de ontvanger sneller knip-
peren. Druk nu nogmaals op dezelfde toets. Als de code herkend is, zal de
LED 2 seconden uitgaan en daarna weer langzaam knipperen. Ga naar
stap 4. Code niet herkend? Herhaal vanaf stap 1 *.
4. De LED knippert langzaam. Druk de toets op de IR-eenheid in die als OM-
LAAG fungeert; zodra geaccepteerd zal de LED van de ontvanger sneller
knipperen. Druk nu nogmaals op dezelfde toets. Als de code herkend is, zal
de LED 2 seconden uitgaan en daarna weer langzaam knipperen. Ga naar
stap 5. Code niet herkend? Herhaal vanaf stap 1 *.
5. U kunt nu gebruikmaken van de regelinstallaties**
Wanneer u tegelijkertijd RF-signalen zendt wanneer de IR-programmering
actief is, zal de ontvanger de programmeringsmodus verlaten.
*Sommige IR-codes worden niet herkend door het bedieningskastje. Als een
code niet herkend wordt, zal de programmeringsmodus verlaten worden
en de LED continu branden. Probeer het opnieuw met andere buttons of
met een andere afstandsbediening.
3. Verwijder alle vorige programmering (reset naar standaardcodes)
Met deze functie kunt u de programmering van alle geprogrammeerde IR-
codes wissen behalve de standaardcodes. Het bedieningskastje kan alleen
worden bestuurd met de standaard-IR-codes en knoppen op het regelkastje,
de andere apparatuur moet worden hergeprogrammeerd.
1. Ga naar de programmeringsmodus
2. Druk op de OMHOOG-knop (op het bedieningskastje) gedurendeten
minste 5 seconden, de LED wordt zwart en laat vervolgens de OMHOOG-
knop los.
3. De LED brandt en de gehele programmering is nu gereset.
4. Aansluiting met Lijn IR-besturingsmodule
Wanneer u gebruikmaakt van het bedieningskastje met een regelsysteem zoals
Crestron, kunt u de standaardcodes, zie pagina 7, gebruiken. Ga als volgt te werk:
1. Verbindt de aarding van de IR-input met aansluiting van de ontvanger-
eenheden (zie g. A) “IR-“
2. Verbindt de aarding van de IR-input met de aansluiting van de ontvang-
er-eenheden (zie g. A) “IR+“
3. U kunt nu gebruikmaken van de regelinstallaties**
Wanneer u tegelijkertijd RF-signalen zendt wanneer de IR-programmering actief is, zal
de ontvanger de programmeringsmodus verlaten.
5. Aansluiting op de 12 V trigger
Wanneer de projector een 12 volts trigger heeft, kunt u deze op het be-
dieningskastje aansluiten en het scherm zal naar beneden gaan wanneer
de projector wordt aangezet en zal omhoog gaan wanneer de projector
wordt uitgezet.
1. Verbindt de aarding van de 12 V trigger-input met aansluiting van de
ontvanger-eenheden (zie g. A) “TR-“
2. Verbindt het signaal van de 12 V trigger-input met aansluiting van de
ontvanger-eenheden (zie g. A) “TR+“
Wanneer u de triggerkabels aansluit dient u ervoor te zorgen dat de projector en
het bedieningskastje van de stroom zijn afgekoppeld.
6. Externe aansturing van de relays
Indien u de relays direct aan wilt sturen via een extern systeem, kunt u deze
connecties gebruiken. U dient een gesloten circuit op te zetten om het scherm
naar boven en beneden te bedienen. U dient een interval van minimaal 30
seconden aan te houden om het scherm omhoog of naar beneden te laten
rollen. Dit is onafhankelijk van de grootte van het scherm.
