Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten.
INHALTSVERZEICHNIS
English 15
Français 27
Español 39
Italiano 51

4
DE
SICHERHEITSHINWEISE
WARNUNG
Erstickungsgefahr! Der Grill ist nur für die Nutzung im Freien bestimmt.
Er darf nicht in Gebäuden, Garagen oder anderen geschlossenen
Bereichen verwendet werden. Es können sich giftige Dämpfe bilden,
die zum Ersticken führen.
• Der Grill ist nicht für gewerbliche Zwecke geeignet.
• Kinder und Haustiere müssen während der Benutzung des Grills einen sicheren
Abstand einhalten.
• Verwenden Sie zum Anzünden kein Benzin, Brennspiritus, Feuerzeugbenzin oder
Alkohol.
• Benutzen Sie den Grill nicht, bevor er nicht vollständig zusammengebaut wurde
und alle Teile fest sitzen.
• Verwenden Sie den Grill nicht auf Untergründen aus Holz oder anderen
brennbaren Materialien.
• Leeren Sie den Grill nach jeder Verwendung. Nehmen Sie die Asche erst heraus,
wenn die Kohle komplett abgebrannt und die Asche abgekühlt ist.
• Fassen Sie den Grill erst an, wenn er komplett abgekühlt ist. Tragen Sie während
der Benutzung hitzebeständige Handschuhe.
• Berühren und bewegen Sie den Grill während der Benutzung nicht, da er heiß ist.
• Verstauen Sie den Grill erst dann, wenn er komplett abgekühlt ist und die Asche
entsorgt wurde.
• Verwenden Sie immer Werkzeuge und hitzebeständige Handschuhe, wenn Sie
Brennmaterial hinzufügen oder bewegen.
• Lassen Sie den Grill während der Benutzung nicht unbeaufsichtigt.
• Überladen Sie den Grill nicht mit Brennmaterial.
• Atmen Sie den Rauch nicht ein und lassen Sie ihn nicht in Ihre Augen kommen.
• Untersuchen Sie den Grill vor der Benutzung auf Beschädigungen.
• Durch die Benutzung kann sich die Metalloberfl äche leicht verfärben.
• Kinder unter 8 Jahren dürfen den Grill nicht benutzen.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen
dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen
Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen
vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

5
DE
VORSICHT!
VERWENDEN SIE KEINEN ALKOHOL
ODER BENZIN ZUM ANZÜNDEN ODER
WIEDERANZÜNDEN!

6
DE
EINZELTEILE
Nr. Teil Bild Nr. Teil Bild
1
Brennkammer
Seitenwände
(2x)
2
Brennkammer
Frontplatte
(1x)
3
Brennkammer
Rückwand
(1x)
4
Kurzes
Standbein
(2x)
5
Langes
Standbein
(2x)
6
Untere
Ablage
(1x)
7
Holzkohle-
rosthalter
(1x)
8Rad
(2x)
9Radachse
(1x) 10 Holzkohlerost (1x)
11
Unteres
Scharnier
(2x)
12
Oberes
Scharnier
(2x)
13 Deckel
(1x) 14 Deckelgriff (1x)
15
Deckel-
Griffblende
(2x)
16
Flaschen-
öffner
(1x)
17
Türgriff für
Kohletür
(1x)
18
Griffblende
der Kohletür
(1x)

7
DE
Nr. Teil Bild Nr. Teil Bild
19 Thermometer
(1x) 20
Kohletür-
Verriegelung
(1x)
21 Seitenablage
(2x) 22 Aschebehälter (1x)
23
Warmhalte-
gitter
(1x)
24 Grillrost
(1x)
25
Kohlerost-
kurbel
(1x)
26 Lüftungsgitter
(2x)
27
Bambus-
Schneide-
bretter
(2x)
28 Rauchdeckel
(1x)
29 Schornstein
(1x)
Nr. Teil Bild Nr. Teil Bild
A
M6×12
Schrauben
(36x)
BM6 Mutter
(24x)
C
M6×40
Schrauben
(4x)
D
M6×50
Schrauben
(8x)
ESplint
(2x) FBolzen (2x)
1Inbusschlüssel
(1x) 2Maulschlüssel (1x)

8
DE
ZUSAMMENBAU
1
Montieren Sie die Brennkammer, indem Sie die Seitenwand (1), die Frontplatte (2)
und die Rückwand (3) mit den Schrauben (A) aneinander befestigen.
2
Befestigen Sie die Lüftungsgitter (26) und die Seitenablage (21) mit Schrauben (A)
und Muttern (B) an den Seitenwänden der Brennkammer.

9
DE
3

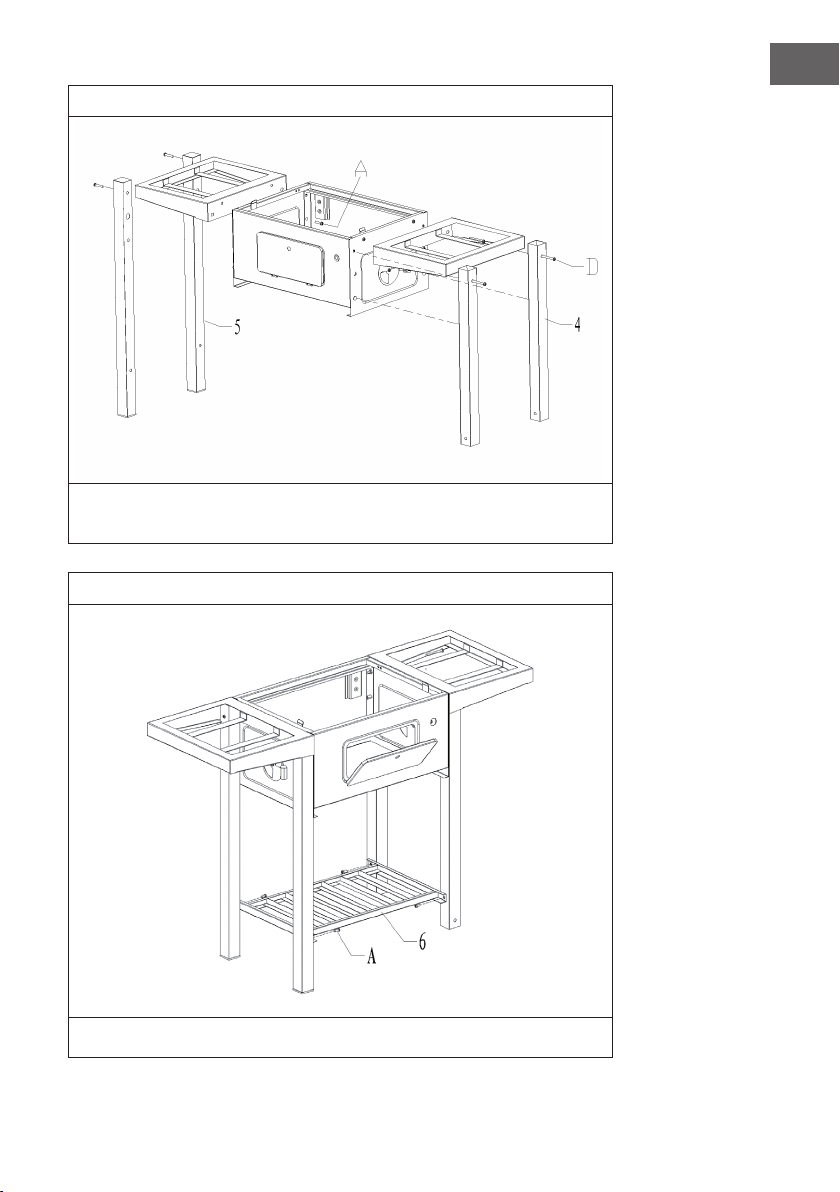

Befestigen Sie die kurzen Standbeine (4) und die langen Standbeine (5) mit
Schrauben (A) und Schrauben (D) an der Brennkammer.
4
Befestigen Sie die untere Ablage (6) mit Schrauben (A) an den Standbeinen.

10
DE
5

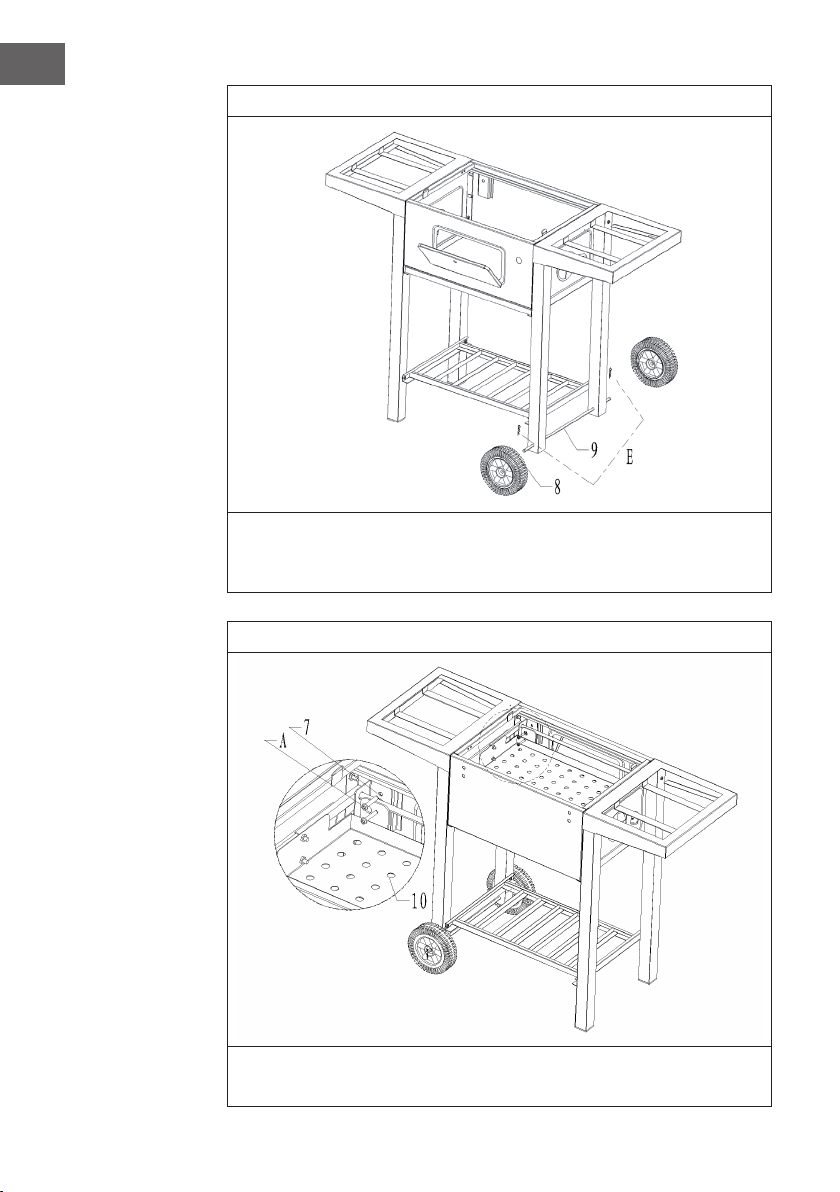

Befestigen Sie die Radachse (9), indem Sie diese durch die Öffnungen der kurzen
Standbeine (4) stecken. Montieren Sie dann die Räder (8) an die Radachse (9) und
sichern Sie diese mit den Splinten (E).
6
Befestigen Sie den Holzkohlerost (10) und den Holzkohlerosthalter (7) innen mit
Schrauben (A).

11
DE
7
Befestigen Sie das obere Scharnier (12) mit Schrauben (C) und Muttern (B) auf
der Rückseite des Grilldeckels (13). Montieren Sie den Deckelgriff (14) und
die Deckelgriffblende (15) mit Schrauben (A) am Deckel (13). Bringen Sie das
Thermometer (19) am Deckel (13) an. Befestigen Sie den Schornstein (29) mit
Schrauben (A) und Muttern (B) am Deckel (13) und verschließen Sie den Schornstein
mit dem Rauchdeckel (28) mit einer Schraube (A).
8
Befestigen Sie das untere Scharnier (11) mit Schrauben (C) außen an der Rückwand
der Brennkammer.

12
DE
9

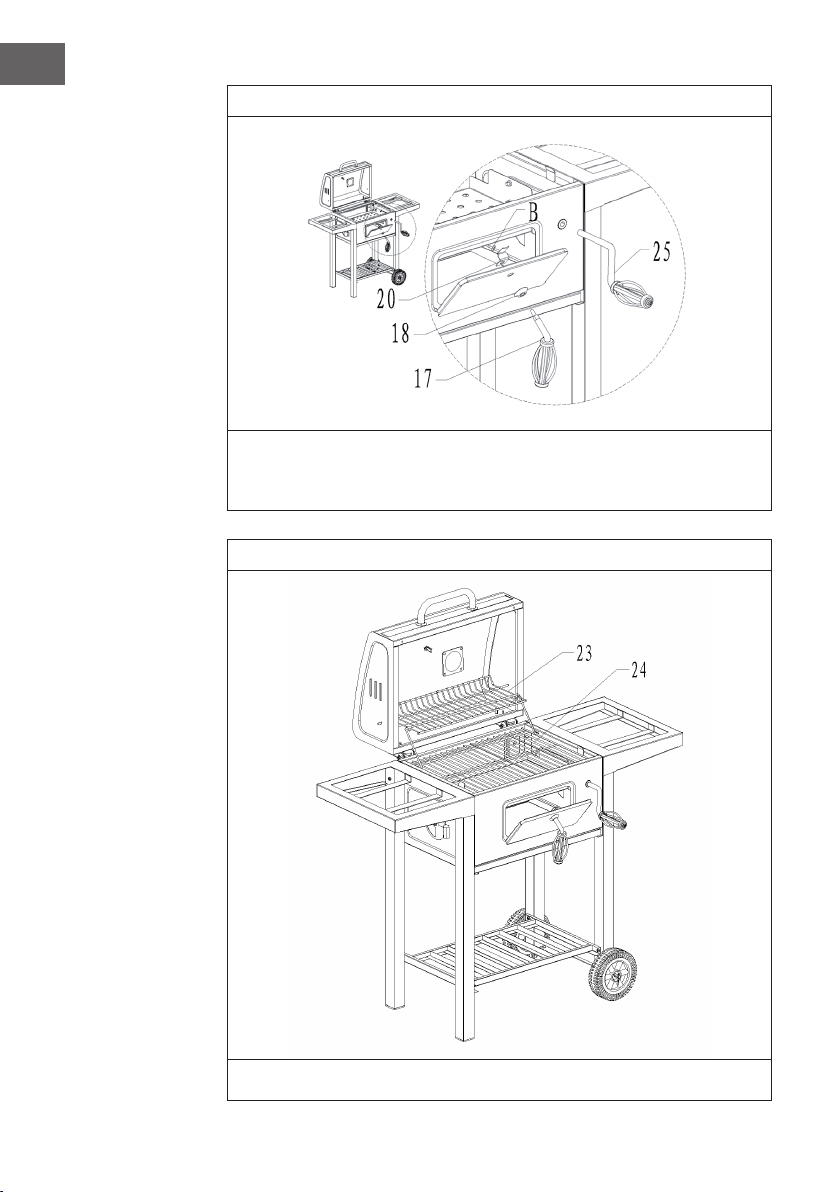

Befestigen Sie den Türgriff (17), die Griffblende (18) und die Türverriegelung (20)
mit einer Mutter (B) an der Frontplatte (2) der Brennkammer. Montieren Sie die
Kohlerostkurbel (25) am Holzkohlerosthalter (7).
10
Setzen Sie das Warmhaltegitter (23) und den Grillrost (24) in die Brennkammer ein.

13
DE
11
Befestigen Sie den Deckel (13) mit Schraube (F) und Mutter M6 (B) an der
Rückwand (3).
12
Schieben Sie den Aschebehälter (22) unter die Brennkammer. Legen Sie die
Bambus-Schneidebretter (27) auf die Seitenablage (21).

15
EN
Dear Customer,
Congratulations on purchasing this device. Please read the
following instructions carefully and follow them to prevent
possible damages. We assume no liability for damage caused
by disregard of the instructions and improper use. Scan the QR
code to get access to the latest user manual and more product
information.
CONTENT
PRODUCER
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germany
Safety Instructions16
Parts18
Assembly20

16
EN
SAFETY INSTRUCTIONS
WARNING
Risk of suffocation! This grill is for outdoor use only and shall not be
used in a building, garage or any other enclosed area. Toxic carbon
monoxide fumes can accumulate and cause asphyxiation.
• This grill is not for commercial use.
• Children and pets should be kept at a safe distance during use.
• Do not use petrol, white spirit, lighter fl uid or alcohol for lighting.
• Do not use this grill until it is completely assembled and all parts are securely
fastened and tightened.
• Do not use the grill on surfaces made of wood or other fl ammable materials.
• Always empty this grill after use. Do not remove ashes or charcoal until they are
completely and fully extinguished.
• Do not touch the grill until it has cooled down completely. Wear heat-resistant
gloves during use.
• Do not touch or move the grill during use as it is hot.
• Do not stow the grill until it has cooled down completely and the ashes have been
disposed of.
• Always use a safety tool and heat resistant gloves when adding or moving fuel.
• Do not leave the grill unattended during use.
• Do not overload the grill with fuel.
• Avoid breathing smoke from the  re and avoid getting it into your eyes.
• Always thoroughly inspect the grill before use.
• A slight discolouration of  nish may occur after use.
• Children under the age of 8 are not allowed to use the grill.
• Children over the age of 8 and persons with reduced physical, sensory or mental
capabilities or those with a lack of experience and knowledge may only use the
device if they are instructed on how to do so by a person responsible for their
safety, or if they are supervised and understand the hazards associated with the
use of the device. Children may not clean or carry out user maintenance without
supervision.

17
EN
CAUTION!
DO NOT USE SPIRIT OR PETROL
FOR LIGHTING OR RE-LIGHTING!

18
EN
PARTS

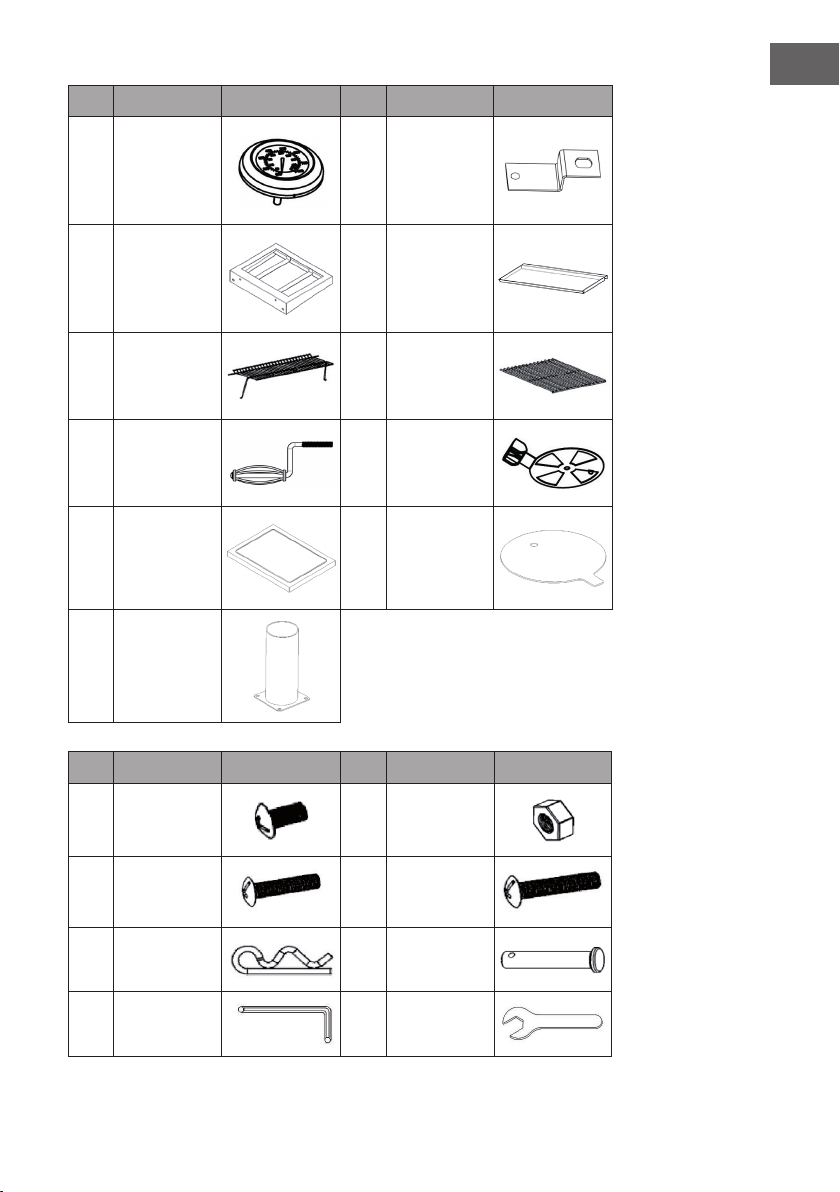

No. Part Picture No. Part Picture
1
Firebox
side panel
(2x)
2
Firebox
front panel
(1x)
3
Firebox
back panel
(1x)
4Short leg
(2x)
5Long leg
(2x) 6Bottom shelf (1x)
7
Charcoal
plate xer
(1x)
8Wheel
(2x)
9Axle
(1x) 10
Charcoal
plate
(1x)
11
Under hinged
support
(2x)
12
Upper hinged
support
(2x)
13 Top lid
(1x) 14 Lid handle (1x)
15 Lid spacer
(2x) 16 Bottle opener (1x)
17 Door handle
(1x) 18
Charcoal
door spacer
(1x)

19
EN
No. Part Picture No. Part Picture
19 Thermometer
(1x) 20 Door latch
(1x)
21 Side shelf
(2x) 22 Ash drawer (1x)
23 Warming grill
(1x) 24 Cooking grill (1x)
25
Charcoal
plate handle
(1x)
26 Vent
(1x)
27
Bamboo
cutting boards
(2x)
28 Chimney lid
(1x)
29 Chimney
(1x)
No. Part Picture No. Part Picture
AM6×12 screw
(36x) BM6 nut
(24x)
CM6×40 screw
(4x) DM6×50 screw (8x)
EPin
(2x) FBolt (2x)
1 Allen key (1x) 2 Open-end
wrench (1x)

20
EN
ASSEMBLY
1
Assemble the re bowl by attaching the side panel (1), front panel (2) and back
panel(3) together with screws (A).
2
Attach the vents (26) and the side shelfs (21) to the side panels of the re box with
screws (A) and nuts (B).
