Klarstein 10032579 User manual

10032579
Dunstabzugshaube
Range Hood
Campana extractora
Hotte aspirante
Cappa aspirante

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise
sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für
Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch
entstehen, übernehmen wir keine Haftung.
INHALTSVERZEICHNIS
Sicherheitshinweise4
Installation6
Tastenfunktionen und Bedienung8
Installation des Aktivkohlelters8
Reinigung und Pege9
Fehlersuche und Fehlerbehebung10
Hinweise zur Entsorgung11
TECHNISCHE DATEN
Artikelnummer 10032579
Stromversorgung 220-240 V ~ 50 Hz
KONFORMITÄTSERKLÄRUNG
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Dieses Produkt entspricht den folgenden Europäischen
Richtlinien:
2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)
2009/125/EG (ErP)
English 13
Español 23
Français 33
Italiano 43

4
DE
SICHERHEITSHINWEISE
• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie
die Bedienungsanleitung zum späteren Nachschlagen gut auf.
• Die Montagearbeiten dürfen nur von einem Elektrofachmann oder einer Fachkraft
durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen Sie
sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene
Frequenz (Hz) der Spannung (V) und Frequenz (Hz) ihrer Stromversorgung
entsprechen.
• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation
entstehen, übernehmen wir keine Haftung.
• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im
Haushalt und in ähnlichen Umgebungen vorgesehen.
• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer efzient
arbeitet.
• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.
• Verwenden Sie unter der Abzugshaube kein offenes Feuer.
• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller oder
einen Fachbetrieb.
• Kinder ab 8 Jahren, psychisch und körperlich eingeschränkte Menschen dürfen
das Gerät nur benutzen, wenn sie vorher von einer für Sie verantwortlichen
Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen
vertraut gemacht wurden. Achten Sie darauf, dass Kinder nicht mit dem Gerät
spielen. Kinder ab 8 Jahren dürfen das Gerät nur unter Aufsicht reinigen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller,
einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt
werden.
• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere
Brennstoffe verbrennen, muss eine ausreichende Belüftung des Raumes vorhanden
sein.
• Flambieren Sie nicht unter der Abzugshaube.
• Achtung: Die Geräteoberäche kann während des Betriebs heiß werden.
Wichtige Hinweise zur Installation
• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von
Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht für
Geräte, die nur die Luft in den Raum zurückführen).
• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.

5
DE
Wichtige Hinweise zum Abluftbetrieb
WARNUNG
Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das
Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer
raumluftabhängigen Feuerstätte betrieben wird und keine
ausreichende Luftzirkulation garantiert wird.
Raumluftabhängige Feuerstätten, wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler
oder Durchlauferhitzer) beziehen die Luft aus dem Raum und führen Sie durch ein
Abluftrohr oder eine Kamin ins Freie. Im Abluftbetrieb wird der Küche und den
benachbarten Räumen Luft entzogen, ohne ausreichende Zuluft entsteht ein Unterdruck.
Giftige Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume
zurückgesaugt werden.
• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft
zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes
sicherzustellen.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der
Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie wenn durch nicht-
verschließbare Öffnungen in Türen und Fenstern, in Verbindung mit einem Zuluft- /
Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen
Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten
Lüftungsverbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen
Maßnahme zur Belüftung nennen.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb
ohne Einschränkung möglich.
WARNUNG
Brandgefahr durch Funken ug! Installieren Sie die Abzugshaube nur
über einer Feuerstätte für feste Brennstoffe (wie z.B. Holz oder Kohle),
wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist.

6
DE
INSTALLATION

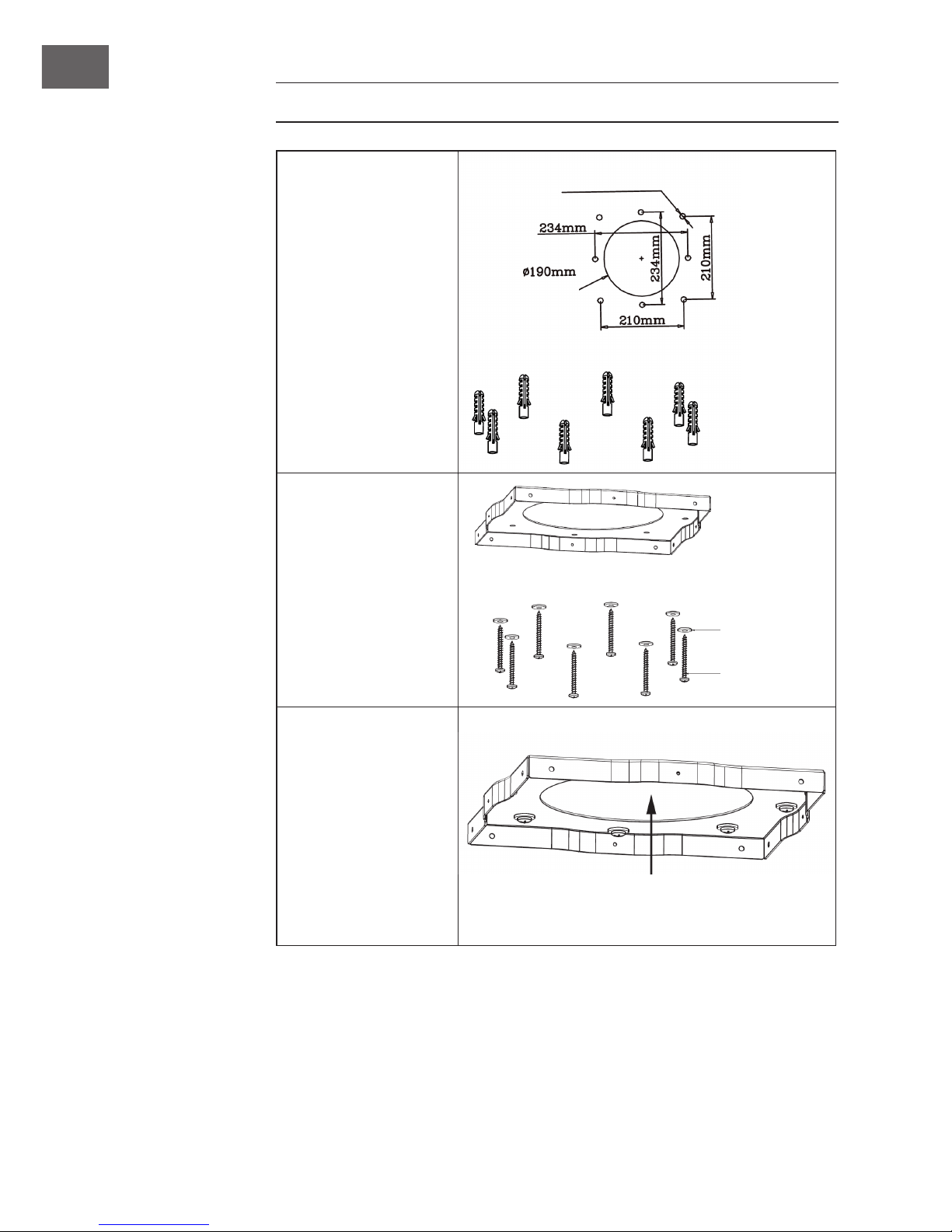

Schritt 1:
Bringen Sie die
Aufhängung der
Dunstabzugshaube an
den Ort, an dem Sie
sie die Abzugshaube
anbringen möchten
und bohren Sie die
Löcher nach dem rechts
dargestellten Schema.
Bringen Sie dann die 8
Dübel an.
Schritt 2:
Nehmen Sie dann
die Aufhängung und
befestigen Sie sie mit
Hilfe von Schrauben an
der Decke. Versichern
Sie sich, dass die
Aufhängung fest an der
Decke sitzt.
Schritt 3:
In der Mitte der
Aufhängung bendet
sich eine Aussparung für
den Stromanschluss.
Loch: Ø 8-10 mm
Tiefe: 65 mm
Dübel Ø 10 mm
Loch
Unterleg-
scheibe
Ø 6 mm
Schraube
ST6*60
Aussparung für den Stromanschluss

7
DE

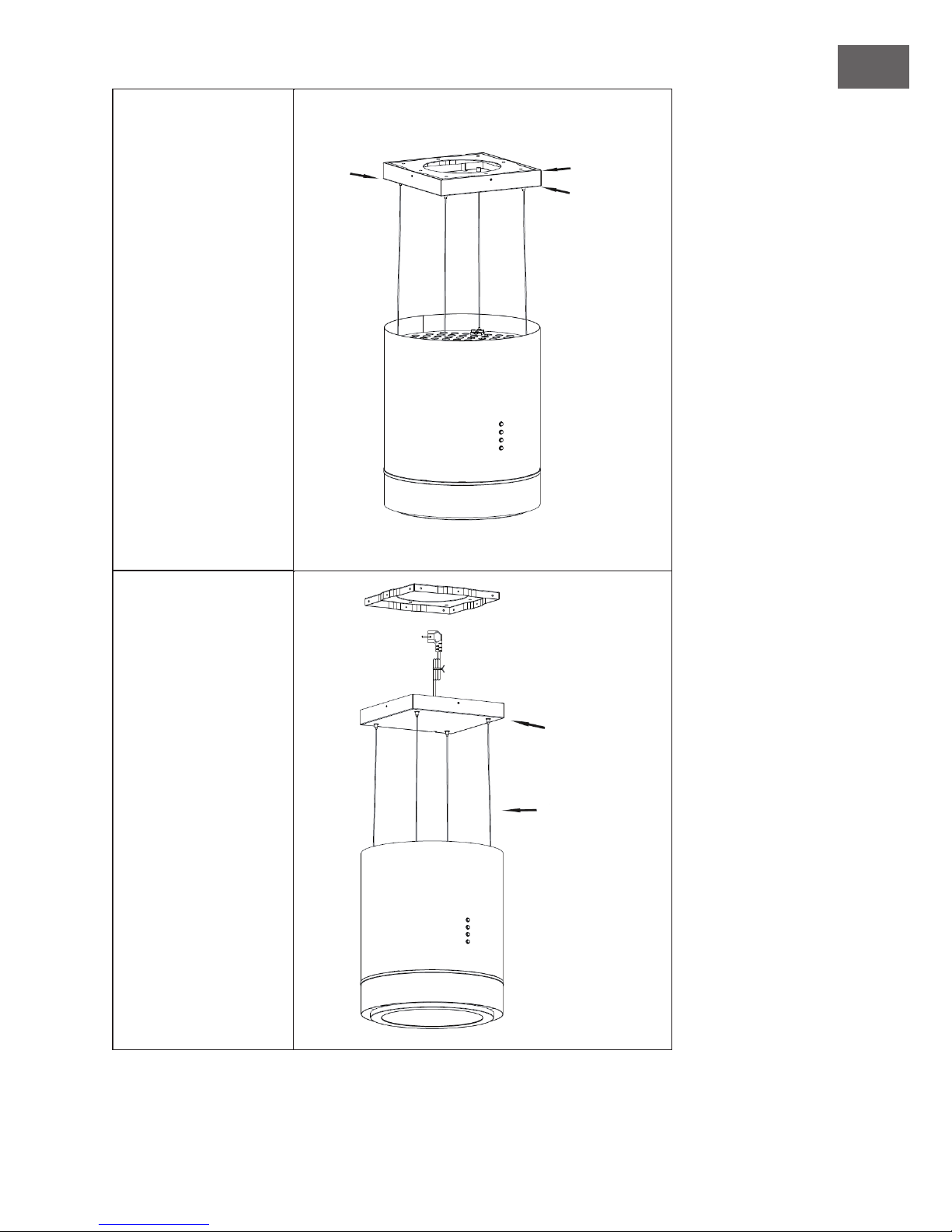

Schritt 4:
Nehmen Sie die
Abzugshaube und
stecken Sie den Stecker
ein. Schieben Sie dann
die Abdeckung auf
die Aufhängung und
befestigen Sie sie mit
vier M4*10 Schrauben.
Schritt 5:
Nachdem Sie die
Abzugshaube
angebracht haben,
kann es sein, dass
Sie sie noch etwas
ausbalancieren müssen.
Dazu brauchen Sie
eine zweite Person,
die die Haube leicht
anhebt, während Sie
die Haube über die
einstellbaren Verschlüsse
oben an den Drahtseilen
ausbalancieren.
Stecker Abdeckung
Schraube
M4*10
Einstellbarer
Verschluss des
Drahtseils
Drahtseil

8
DE

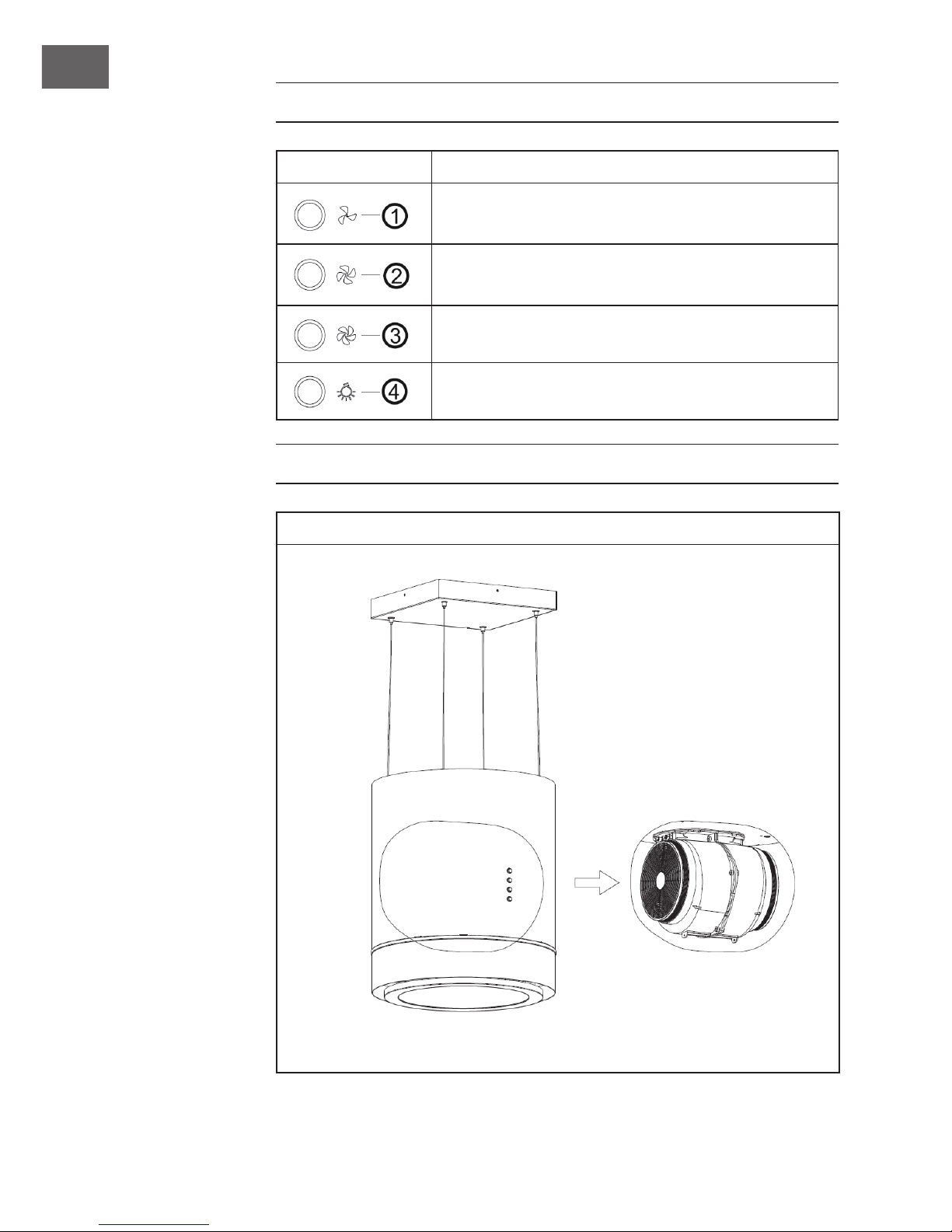

TASTENFUNKTIONEN UND BEDIENUNG
Taste Funktion
Einmal drücken, der Motor läuft langsam. Erneut drücken,
um den Motor wieder auszuschalten.
Einmal drücken, der Motor läuft mittel-schnell. Erneut
drücken, um den Motor wieder auszuschalten.
Einmal drücken, der Motor läuft schnell. Erneut drücken, um
den Motor wieder auszuschalten.
Einmal drücken, um die zwei Lichter einzuschalten. Erneut
drücken, um die Lichter wieder auszuschalten.

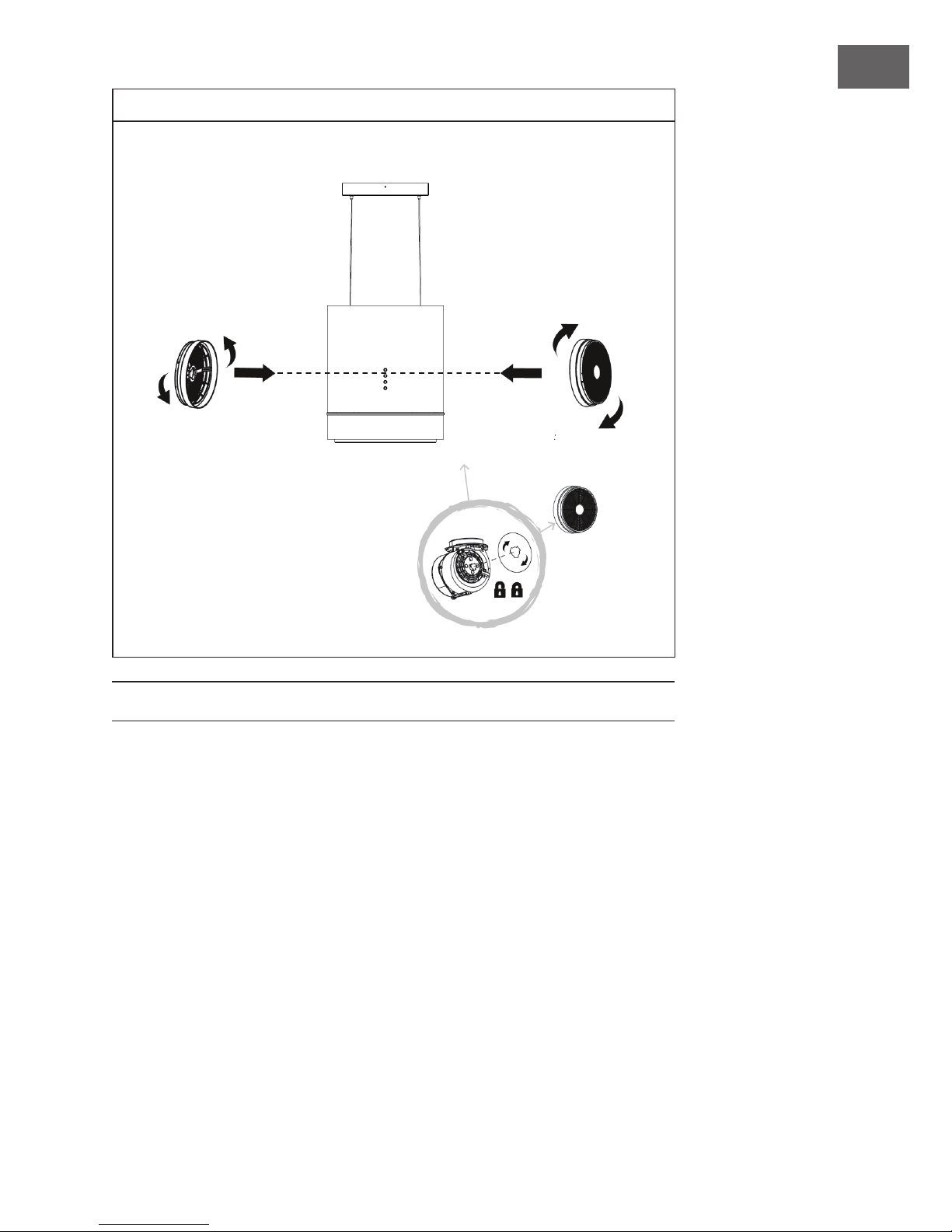

INSTALLATION DES AKTIVKOHLEFILTERS
1

9
DE
2
REINIGUNG UND PFLEGE
• Um das Gehäuse zu pegen, reinigen Sie es alle zwei Monate mit etwas heißem
Wasser und einem milden Spülmittel.
• Benutzen Sie zur Reinigung keine chemischen Reiniger oder Scheuermittel.
• Achten Sie darauf, dass kein Wasser in den Motor oder andere Geräteteile
eindringt, damit die Elektronik nicht beschädigt wird.
• Der Aktivkohlelter darf nicht großer Hitze ausgesetzt werden.
• Öffnen Sie nicht den Rahmen des Aktivkohlelters.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller,
einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt
werden.

10
DE
FEHLERSUCHE UND FEHLERBEHEBUNG
Fehler Mögliche Ursache Lösung
Das Licht ist an aber der
Motor läuft nicht.
Die Lüftung ist blockiert. Entfernen Sie die
Blockade.
Der Kondensator ist
kaputt.
Lassen Sie den
Kondensator ersetzen.
Der Motor ist kaputt. Lassen Sie den Motor
ersetzen.
Der Motor riecht
merkwürdig.
Lassen Sie den Motor
ersetzen.
Das Licht ist aus und der
Motor läuft nicht.
Das Licht ist kaputt. Lassen Sie das Licht
ersetzen.
Der Stecker ist lose. Stecken Sie den Stecker
fest in die Steckdose.
Öl läuft aus. Das Ventil und die
Lufteinlassöffnung sind
nicht dicht.
Nehmen Sie das Ventil ab
und versiegeln Sie es mit
Klebstoff.
Leck an der U-förmigen
Sektion und Abdeckung.
Nehmen Sie die
U-förmige Sektion ab und
dichten Sie sie mit Seife
oder Lack ab.
Das Gehäuse vibriert. Das Rotorblatt des Lüfters
ist beschädigt.
Ersetzen Sie das Blatt.
Der Motor sitzt nicht fest. Befestigen Sie den Motor.
Das Gehäuse hängt lose. Befestigen Sie das
Gehäuse.
Die Luft wird nicht richtig
abgesaugt.
Der Abstand zwischen
Herd und Abzugshaube ist
zu groß.
Verringern Sie den
Abstand.
Zu starke Luftzirkulation
durch offene Fenster und
Türen.
Achten Sie darauf, dass
kein Durchzug entsteht.

11
DE
HINWEISE ZUR ENTSORGUNG
Bendet sich die linke Abbildung (durchgestrichene Mülltonne
auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie
2012/19/EU. Diese Produkte dürfen nicht mit dem normalen
Hausmüll entsorgt werden. Informieren Sie sich über die
örtlichen Regelungen zur getrennten Sammlung elektrischer
und elektronischer Gerätschaften. Richten Sie sich nach
den örtlichen Regelungen und entsorgen Sie Altgeräte nicht
über den Hausmüll. Durch die regelkonforme Entsorgung
der Altgeräte werden Umwelt und die Gesundheit ihrer
Mitmenschen vor möglichen negativen Konsequenzen
geschützt. Materialrecycling hilft, den Verbrauch von
Rohstoffen zu verringern.

13
EN
Dear Customer,
Congratulations on purchasing this equipment. Please read this manual carefully and
take care of the following hints to avoid damages. Any failure caused by ignoring the
mentioned items and cautions mentioned in the instruction manual are not covered by
our warranty and any liability.
CONTENT
Safety Instructions14
Installation16
Button Functions and Operation18
Installation for Charcoal Filter18
Cleaning and Care19
Troubleshooting20
Hints on Disposal21
TECHNICAL DATA
Item number 10032579
Power supply 220-240 V ~ 50 Hz
DECLARATION OF CONFORMITY
Producer:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germany.
This product is conform to the following European
Directives:
2014/30/EU (EMC)
2014/35/EU (LVD)
2011/65/EU (RoHS)
2009/125/EC (ErP)

14
EN
SAFETY INSTRUCTIONS
• Thank you for purchasing this cooker hood. Please read the instruction manual
carefully before you use the cooker hood, and keep it in a safe place.
• The installation work must be carried out by a qualied electrician or competent
person. Before you use the cooker hood, make sure that the voltage (V) and the
frequency (Hz) indicated on the cooker hood are exactly the same as the voltage
(V) and the frequency (Hz) in your home.
• The manufacturer and the agent will not bear any responsibility for the damage
caused by inappropriate installation and usage.
• Never let children operate the cooker hood.
• The cooker hood is for home use only. It is not suitable for barbecues, Roast shop
and commercial purposes.
• The cooker hood and its lter mesh should be cleaned regularly in order to keep it
in good working order.
• Before cleaning, switch the power off at the main supply.
• Clean the cooker hood according to the instruction manual and keep the cooker
hood from the danger of burning.
• Prohibit putting the cooker hood by re.
• If there is any fault with the appliance, please call the service department to request
a service engineer.
• This appliance can be used by children aged from 8 years and above and persons
with reduced physical, sensory or mental capabilities or lack of experience and
knowledge if they have been given supervision or instruction concerning use of
the appliance in a safe way and understand the hazards involved. Children shall
not play with the appliance. Cleaning and user maintenance shall not be made by
children without supervision.
• If the supply cord is damaged, it must be replaced by the manufacturer, its service
agent or similarly qualied persons in order to avoid a hazard.
• The instructions shall state the substance of the following: there shall be adequate
ventilation of the room when the range hood is used at the same time as appliances
burning gas or other fuels (not applicable to appliances that only discharge the air
back into the room).
• Do not ambé under the range hood. Accessible parts may become hot when used
with cooking appliances.
Important Hints on Installation
• The air must not be discharged into a ue that is used for exhausting fumes from
appliances burning gas or other fuels (not applicable to appliances that only
discharge the air back into the room).
• Regulations concerning the discharge of air have to be fullled.

15
EN
Important notes about the extraction mode
WARNING
Risk of poisoning from exhaust gases sucked back. Never operate
the device in extraction mode simultaneously with an open flue
appliance when there is not adequate airflow guaranteed.
Open  ue combustion equipment (for example, gas, oil, wood or coal- red heaters,
tankless water heaters, water heaters) pulls combustion air from the room and runs
it through an exhaust pipe or chimney to the outside. In the extraction mode, indoor
air is removed from the kitchen and the adjacent rooms - without suf cient air intake
this creates a vacuum. Toxic gases from the chimney or extraction  ue can thereby be
sucked back into the living spaces.
• Always ensure that a suf cient supply of fresh air is guaranteed and that the air can
circulate.
• An air supply / extractor box alone does not ensure compliance with the limit
value.
Safe operation is only possible when the negative pressure in the room where the
appliance is located does not exceed 4 Pa (0.04 mbar). This can be achieved when
the air required for combustion can  ow through openings that are not closable,
for example in doors, windows, in conjunction with an air supply/ extractor box or
through other technical measures. In any case, consult a quali ed chimney sweep who
can assess the entire ventilation of your house and propose appropriate measures for
adequate ventilation.
If the hood is used exclusively in the recirculation mode, unrestricted operation is
possible.
WARNING
Fire hazard from  ying sparks. Only install equipment on a  replace
for solid fuels (for example, wood or coal), if a closed, non-removable
cover is available.

16
EN
INSTALLATION
Step 1:
Put the hanging scaffold
at the position you want
to install, and draw
the holes. After drilling
holes, put the 8pcs of
wall-plug into the wall
and x it.
Step 2:
Take out the hanging
scaffold, and use the
washer and screws to
t the hanging scaffold
on the ceiling and
make sure the hanging
scaffold fastened.
Step 3:
In the middle of hanging
scaffold, socket space is
reserved.
Hole: Ø 8-10 mm
Depth: 65 mm
Wall Plug
Ø 10 mm
Hole
Washer
Ø 6 mm
Screw
ST6*60
Reservation place for power

17
EN
Step 4:
Take the cooker hood
and put the power
cord plug connecting
the socket. And then,
cover the hanging
scaffold with the cover
of hanging scaffold.
Fix it with 4pcs M4*10
screws.
Step 5:
After hanging the
cooker hoods, it
may need balance
adjustment. First, lift up
the cooker hood slightly,
and another person
press the adjustable
buckle of wire rope
down and pull out the
rope and make sure all
the four ropes balanced.
Plug Cover
Screw
M4*10
Adjustable
buckle of
wire rope
Wire rope

18
EN
BUTTON FUNCTIONS AND OPERATION
Button Function
Push the button, the molar runs al low speed. Push again,
it will stop.
Push the button, the motor runs at middle speed. Push again,
it will stop.
Push the button, the motor runs at high speed. Push again,
it will stop.
Push the light button and the two lights will turn on.
Push it again and the lights will tum off.
INSTALLATION FOR CHARCOAL FILTER
1

19
EN
2
CLEANING AND CARE
• To protect the main body from corrosion over a long period of time, the cooker
hood should be cleaned with hot water plus non corrosive detergent every two
months.
• Please do not use abrasive detergent for it will damage the body.
• Keep the motor and other spare parts free from water, as this will cause damage to
the appliance.
• Before cleaning the appliance please remember to cut Off power
• The carbon lter shouldn‘t be exposed to heat.
• Please don‘t tear open the xed bar around the carbon Filter.
• If the plug or cord is damaged, please replace it with Special soft cord.

20
EN
TROUBLESHOOTING
Fault Possible Cause Solution
Light on, but motor does
not work.
The leaf blocked. Get rid of the blocking.
The capacitor damaged. Replace capacitor.
The motor jammed
bearing damaged.
Replace motor.
The internal with of motor
off or a bad smell from the
motor.
Replace motor.
Light does not work, motor
does not work.
Light damaged. Replace lights.
Power cord looses. Connect the wires as per
the electric diagram.
Oil leakage. One way valve and the
air ventilation entrance are
not tightly sealed.
Take down the one way
valve and seal with glue.
Leakage from the
connection ofU-shaped
section and cover.
Take U-shaped section
down and seal with soap
or paint.
Shake of the body. The leaf damaged and
causes shaking.
Replace the leaf.
The motor is not tightly
hanged.
Lock the motor tightly.
The body is not tightly
hanged.
Fixed the body tightly.
Insufcient suction. The distance between the
body and the gas top too
long.
Readjust the distance.
Too much ventilation from
open doors or windows.
Choose a new place and
resemble the machine.
