Klarstein 10034255 User manual

10034255 10034256
Simplica
Dunstabzugshaube
Range Hood
Hotte aspirante
Campana extractora
Cappa aspirante

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten.
ES Escanee el código QR para descargar el manual de instrucciones más reciente
en su idioma.
FR Scannez le QR code pour télécharger le mode d‘emploi à jour dans votre
langue.
IT Scansionate il codice QR per scaricare il manuale d‘uso attuale nella vostra
lingua.
INHALTSVERZEICHNIS
Sicherheitshinweise4
Abmessungen6
Installation8
Bedienung11
Reinigung und Wartung12
Fehlerbehebung14
Hinweise zur Entsorgung15
Konformitätserklärung15
TECHNISCHE DATEN
Artikelnummer 10034255 10034256
Stromversorgung 220-240 V ~ 50 Hz

4
DE
SICHERHEITSHINWEISE
• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie
die Bedienungsanleitung zum späteren Nachschlagen gut auf.
• Die Montagearbeiten dürfen nur von einem Elektrofachmann oder einer Fachkraft
durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen Sie
sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene
Frequenz (Hz) der Spannung (V) und Frequenz (Hz) ihrer Stromversorgung
entsprechen.
• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation
entstehen, übernehmen wir keine Haftung.
• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im
Haushalt und in ähnlichen Umgebungen vorgesehen.
• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer efzient
arbeitet.
• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.
• Verwenden Sie unter der Abzugshaube kein offenes Feuer.
• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller oder
einen Fachbetrieb.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen
dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen
Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen
vertraut gemacht wurden und die damit verbundenen Risiken verstehen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller,
einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt
werden.
• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere
Brennstoffe verbrennen, muss eine ausreichende Belüftung des Raumes vorhanden
sein.
• Flambieren Sie nicht unter der Abzugshaube.
• Achtung: Die Geräteoberäche kann während des Betriebs heiß werden.
Wichtige Hinweise zur Installation
• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von
Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht für
Geräte, die nur die Luft in den Raum zurückführen).
• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.

5
DE
Wichtige Hinweise zum Abluftbetrieb
WARNUNG
Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das
Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer
raumluftabhängigen Feuerstätte betrieben wird und keine
ausreichende Luftzirkulation garantiert wird.
Raumluftabhängige Feuerstätten, wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler
oder Durchlauferhitzer) beziehen die Luft aus dem Raum und führen Sie durch ein
Abluftrohr oder eine Kamin ins Freie. Im Abluftbetrieb wird der Küche und den
benachbarten Räumen Luft entzogen, ohne ausreichende Zuluft entsteht ein Unterdruck.
Giftige Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume
zurückgesaugt werden.
• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft
zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes
sicherzustellen.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der
Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie wenn durch nicht-
verschließbare Öffnungen in Türen und Fenstern, in Verbindung mit einem Zuluft- /
Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen
Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten
Lüftungsverbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen
Maßnahme zur Belüftung nennen.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb
ohne Einschränkung möglich.
WARNUNG
Brandgefahr durch Funken ug! Installieren Sie die Abzugshaube nur
über einer Feuerstätte für feste Brennstoffe (wie z.B. Holz oder Kohle),
wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist.

6
DE
ABMESSUNGEN
(A)

7
DE
Elektroherd
Min. 500 mm
Gasherd
Min. 650 mm

8
DE

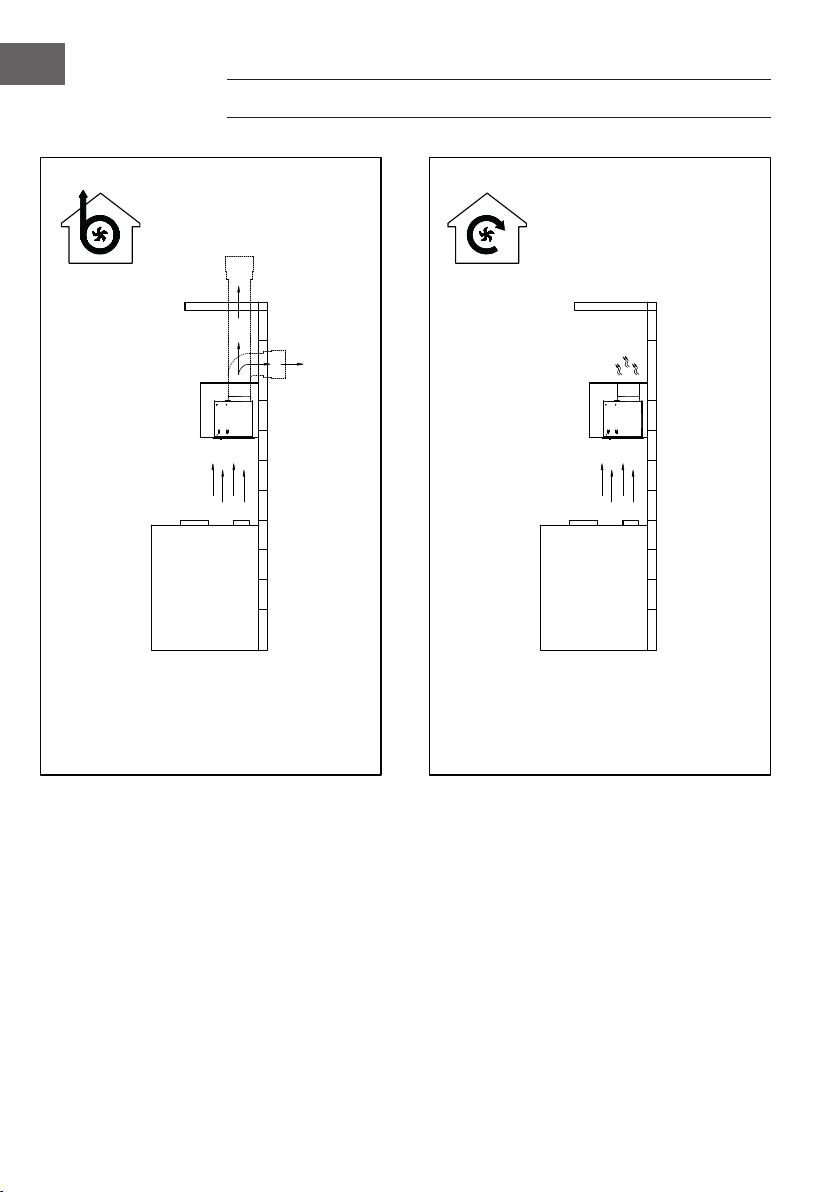

INSTALLATION

9
DE

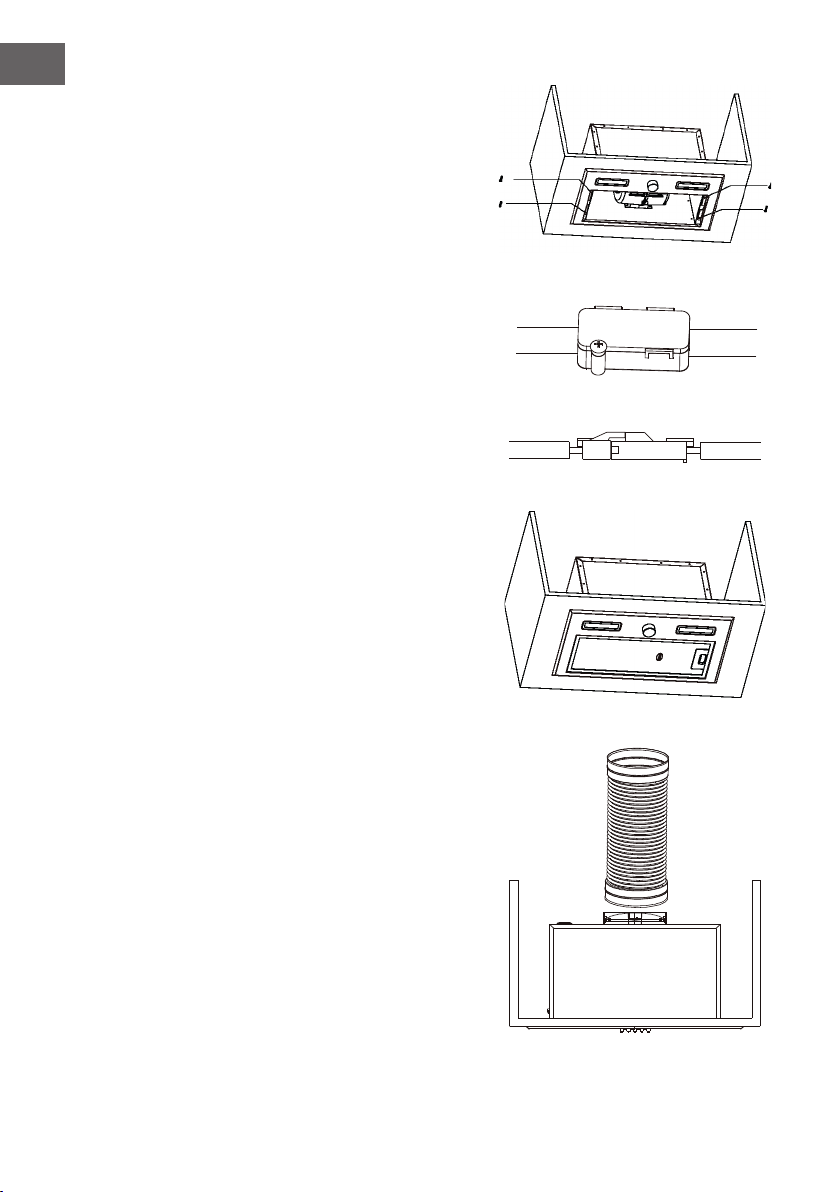

• Drücken Sie die
Verriegelungslasche des
Metalllters und entfernen Sie
diesen.
• Lockern Sie die 4 Schrauben
(M4*10) am Edelstahlrahmen
und entfernen Sie diesen.
• Lockern Sie die Schrauben
(ST4*10), entfernen Sie die
Abdeckung des Klemmenkastens
und trennen Sie die Kabel
für die Steuerung an den
Steckverbindungen.
• Trennen Sie die Kabel für das
Licht an den Steckverbindungen.
• Befestigen Sie die
Dunstabzugshaube mit
12Schrauben (ST4*18) im
Einbauschrank.

10
DE
• Setzen Sie den Edelstahlrahmen
wieder ein und verwenden
Sie zum Befestigen die zuvor
entfernten 4Schrauben.
• Schließen Sie die Kabel für die
Steuerung und das Licht wieder
an.
• Setzen Sie den Metalllter wieder
ein.
• Bringen Sie das Abluftrohr an
(optional).

11
DE

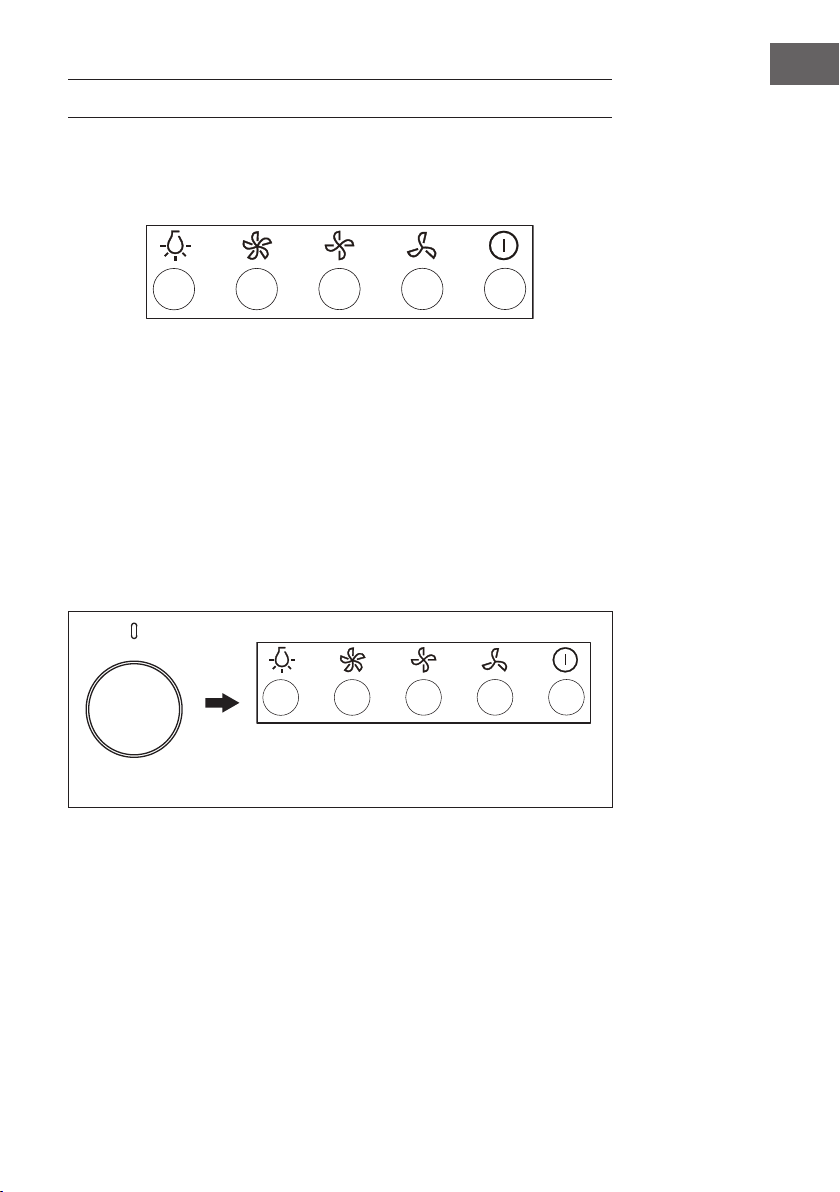

BEDIENUNG
Geschwindigkeit einstellen
Mit den Tasten: (falls bei Ihrem Modell vorhanden)
Licht Hoch Mittel Niedrig Stopp
• Drücken Sie die Licht-Taste, um die beiden Lampen einzuschalten.
Drücken Sie erneut die Licht-Taste, um Lampen wieder auszuschalten.
• Drücken Sie die Hoch-Taste für hohe Geschwindigkeit, der Motor läuft mit hoher
Drehzahl.
• Drücken Sie die Mittel-Taste für mittlere Geschwindigkeit, der Motor läuft mit
mittlerer Drehzahl.
• Drücken Sie die Niedrig-Taste für niedrige Geschwindigkeit, der Motor läuft mit
niedriger Drehzahl.
• Drücken Sie die Stopp-Taste, der Motor läuft nicht mehr.
Mit dem Drehregler: (falls bei Ihrem Modell vorhanden)
Licht Hoch Mittel Niedrig Stopp
Drehregler Symbole
• Stellen Sie den Drehregler auf das Stopp-Symbol, der Motor läuft nicht mehr.
• Stellen Sie den Drehregler auf das Licht-Symbol, die beiden Lampen gehen an.
• Stellen Sie den Drehregler auf das Niedrig-Symbol, der Motor läuft mit niedriger
Drehzahl, beide Lampen sind eingeschaltet.
• Stellen Sie den Drehregler auf das Mittel-Symbol, der Motor läuft mit mittlerer
Drehzahl, beide Lampen sind eingeschaltet.
• Stellen Sie den Drehregler auf das Hoch-Symbol, der Motor läuft mit hoher
Geschwindigkeit, beide Lampen sind eingeschaltet.

12
DE
REINIGUNG UND WARTUNG
Filter reinigen
• Vergewissern Sie sich vor der Reinigung, dass die Haube ausgeschaltet ist.
• Entfernen Sie den Metall lter (siehe Abschnitt „Installation“, S.9).
• Reinigen Sie den Filter in der Geschirrspülmaschine mit Spülmittel bei unter 60 °C.
• Verwenden Sie kein Scheuermittel, da diese die Dunstabzugshaube beschädigen
können.
Filter austauschen
• Entfernen Sie den Metall lter (siehe Abschnitt „Installation“, S.9).
• Entfernen Sie die gesättigten Aktivkohle lter (optional), wie nachfolgend
angegeben.
• Montieren Sie die neuen Aktivkohle lter, wie nachfolgend angegeben.
• Setzen Sie den Metallfett lter wieder ein ( siehe Abschnitt „Installation“, S.10).
ENTFERNEN
EINSETZEN
ENTFERNEN
EINSETZEN

13
DE
Lampe ersetzen
• Drücken Sie auf die Verriegelung
des Metalllters und entfernen
Sie den Filter.
• Drücken Sie von innen gegen die
Lampe, um sie herauszunehmen.
• Trennen Sie die Kabel von der
Lampe.
• Schließen Sie die Kabel der
neuen Lampe an.
• Schieben Sie die neue Lampe
von außen hinein und befestigen
Sie diese in der Halterung.

14
DE
FEHLERBEHEBUNG
Fehler Mögliche Ursache Lösung
Das Licht ist an, aber der
Motor läuft nicht.
Die Lüftung ist blockiert. Entfernen Sie die
Blockade.
Der Kondensator ist
kaputt.
Lassen Sie den
Kondensator ersetzen.
Der Motor ist kaputt. Lassen Sie den Motor
ersetzen.
Die interne Verkabelung
des Motors ist beschädigt
oder unterbrochen.
Es kann ein
unangenehmer Geruch
entstehen.
Lassen Sie den Motor
ersetzen.
Das Licht ist aus und der
Motor läuft nicht.
Das Licht ist kaputt. Lassen Sie das Licht
ersetzen.
Der Stecker ist lose. Stecken Sie den Stecker
fest in die Steckdose.
Öl läuft aus. Der Auslass und die
Lufteinlassöffnung sind
undicht.
Nehmen Sie den Auslass
ab und versiegeln Sie ihn
mit Klebstoff.
Leckage am
Verbindungsstück von
U-Prol und Abdeckung.
Nehmen Sie das U-Prol
ab und versiegeln Sie es
mit Seife oder Farbe.
Das Gehäuse vibriert. Das Rotorblatt des Lüfters
ist beschädigt.
Ersetzen Sie das Blatt.
Der Motor sitzt nicht fest. Befestigen Sie den Motor.
Das Gehäuse hängt lose. Befestigen Sie das
Gehäuse.
Die Luft wird nicht richtig
abgesaugt.
Der Abstand zwischen
Herd und Abzugshaube ist
zu groß.
Verringern Sie den
Anstand.
Zu starke Luftzirkulation
durch offene Fenster und
Türen.
Wählen Sie einen neuen
Aufstellungsort für das
Gerät oder schließen Sie
einige Türen / Fenster.

15
DE
Fehler Mögliche Ursache Lösung
Die Haube hängt schief. Die Befestigungsschrauben
sind nicht fest genug
angezogen.
Richten Sie die Haube
waagerecht aus
und ziehen Sie die
Befestigungsschrauben
fest.
Die Schrauben für die
Aufhängung sind nicht fest
genug angezogen.
Richten Sie die Haube
waagerecht aus und
ziehen Sie die Schrauben
für die Aufhängung fest.
HINWEISE ZUR ENTSORGUNG
Bendet sich die linke Abbildung (durchgestrichene Mülltonne
auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie
2012/19/EU. Diese Produkte dürfen nicht mit dem normalen
Hausmüll entsorgt werden. Informieren Sie sich über die
örtlichen Regelungen zur getrennten Sammlung elektrischer
und elektronischer Gerätschaften. Richten Sie sich nach
den örtlichen Regelungen und entsorgen Sie Altgeräte nicht
über den Hausmüll. Durch die regelkonforme Entsorgung
der Altgeräte werden Umwelt und die Gesundheit ihrer
Mitmenschen vor möglichen negativen Konsequenzen
geschützt. Materialrecycling hilft, den Verbrauch von
Rohstoffen zu verringern.
KONFORMITÄTSERKLÄRUNG
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Dieses Produkt entspricht den folgenden Europäischen
Richtlinien:
2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)
2009/125/EG (ErP)

17
EN
Dear Customer,
Congratulations on purchasing this equipment. Please read
this manual carefully and take care of the following hints to
avoid damages. Any failure caused by ignoring the items and
cautions mentioned in the instruction manual is not covered
by our warranty and any liability. Scan the QR code to get
access to the latest user manual and other information about
the product.
CONTENT
TECHNICAL DATA
Item number 10034255 10034256
Power supply 220-240 V ~ 50 Hz
Safety Instructions18
Measurements20
Installation22
Operation25
Cleaning and Maintenance26
Troubleshooting28
Hints on Disposal29
Declaration of Conformity29

18
EN
SAFETY INSTRUCTIONS
• Thank you for purchasing this cooker hood. Please read the instruction manual
carefully before you use the cooker hood, and keep it in a safe place.
• The installation work must be carried out by a qualied electrician or competent
person. Before you use the cooker hood, make sure that the voltage (V) and the
frequency (Hz) indicated on the cooker hood are exactly the same as the voltage
(V) and the frequency (Hz) in your home.
• The manufacturer and the agent will not bear any responsibility for the damage
caused by inappropriate installation and usage.
• Never let children operate the cooker hood.
• The cooker hood is for home use only. It is not suitable for barbecues, Roast shop
and commercial purposes.
• The cooker hood and its lter mesh should be cleaned regularly in order to keep it
in good working order.
• Before cleaning, switch the power off at the main supply.
• Clean the cooker hood according to the instruction manual and keep the cooker
hood from the danger of burning.
• Prohibit putting the cooker hood by re.
• If there is any fault with the appliance, please call the service department to request
a service engineer.
• This device may be only used by children 8 years old or older and persons with
limited physical, sensory and mental capabilities and / or lack of experience
and knowledge, provided that they have been instructed in use of the device by a
responsible person who understands the associated risks.
• If the supply cord is damaged, it must be replaced by the manufacturer, its service
agent or similarly qualied persons in order to avoid a hazard.
• The instructions shall state the substance of the following: there shall be adequate
ventilation of the room when the range hood is used at the same time as appliances
burning gas or other fuels (not applicable to appliances that only discharge the air
back into the room).
• Do not ambé under the range hood. Accessible parts may become hot when used
with cooking appliances.
Important Hints on Installation
• The air must not be discharged into a ue that is used for exhausting fumes from
appliances burning gas or other fuels (not applicable to appliances that only
discharge the air back into the room).
• Regulations concerning the discharge of air have to be fullled.

19
EN
Important notes about the extraction mode
WARNING
Risk of poisoning from exhaust gases sucked back. Never operate
the device in extraction mode simultaneously with an open flue
appliance when there is not adequate airflow guaranteed.
Open  ue combustion equipment (for example, gas, oil, wood or coal- red heaters,
tankless water heaters, water heaters) pulls combustion air from the room and runs
it through an exhaust pipe or chimney to the outside. In the extraction mode, indoor
air is removed from the kitchen and the adjacent rooms - without suf cient air intake
this creates a vacuum. Toxic gases from the chimney or extraction  ue can thereby be
sucked back into the living spaces.
• Always ensure that a suf cient supply of fresh air is guaranteed and that the air can
circulate.
• An air supply / extractor box alone does not ensure compliance with the limit
value.
Safe operation is only possible when the negative pressure in the room where the
appliance is located does not exceed 4 Pa (0.04 mbar). This can be achieved when
the air required for combustion can  ow through openings that are not closable,
for example in doors, windows, in conjunction with an air supply/ extractor box or
through other technical measures. In any case, consult a quali ed chimney sweep who
can assess the entire ventilation of your house and propose appropriate measures for
adequate ventilation.
If the hood is used exclusively in the recirculation mode, unrestricted operation is
possible.
WARNING
Fire hazard from  ying sparks. Only install equipment on a  replace
for solid fuels (for example, wood or coal), if a closed, non-removable
cover is available.

20
EN
MEASUREMENTS
(A)
