Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten.
ES Escanee el código QR para descargar el manual de instrucciones más reciente
en su idioma.
FR Scannez le QR code pour télécharger le mode d‘emploi à jour dans votre
langue.
IT Scansionate il codice QR per scaricare il manuale d‘uso attuale nella vostra
lingua.
INHALTSVERZEICHNIS
TECHNISCHE DATEN
Artikelnummer 10035188 10035189
Stromversorgung 220-240 V~ 50/60 Hz
Sicherheitshinweise4
Installation6
Bedienung10
Reinigung und Pege11
Fehlerbehebung15
Hinweise zur Entsorgung16
Hersteller16
English 17
Español
Français
Italiano

4
DE
SICHERHEITSHINWEISE
• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie
die Bedienungsanleitung zum späteren Nachschlagen gut auf.
• Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualizierten
Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen
Sie sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene
Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihrem Haushalt
entsprechen.
• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation
entstehen, übernehmen wir keine Haftung.
• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im
Haushalt und in ähnlichen Umgebungen vorgesehen.
• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer efzient
arbeitet.
• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.
• Verwenden Sie unter der Abzugshaube kein offenes Feuer.
• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller oder
einen Fachbetrieb.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen
dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen
Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen
vertraut gemacht wurden und die damit verbundenen Risiken verstehen. Achten Sie
darauf, dass Kinder nicht mit dem Gerät spielen. Kinder ab 8 Jahren dürfen das
Gerät nur unter Aufsicht reinigen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller,
einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt
werden.
• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere
Brennstoffe verbrennen, muss eine ausreichende Belüftung des Raumes vorhanden
sein.
• Flambieren Sie nicht unter der Abzugshaube.
• Achtung: Die Geräteoberäche kann während des Betriebs heiß werden.
Wichtige Hinweise zur Installation
• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von
Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht für
Geräte, die nur die Luft in den Raum zurückführen).
• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.

5
DE
Wichtige Hinweise zum Abluftbetrieb
WARNUNG
Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das
Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer
raumluftabhängigen Feuerstätte betrieben wird und keine ausreichende
Luftzirkulation garantiert wird.
Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder
Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr
oder einen Kamin ins Freie. Im Abluftbetrieb wird der Küche und den benachbarten
Räumen Luft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige
Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume zurückgesaugt
werden.
• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft
zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes
sicherzustellen.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der
Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie, wenn durch nicht-
verschließbare Öffnungen in Türen und Fenstern in Verbindung mit einem Zuluft-/
Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen
Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten
Lüftungsverbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen
Maßnahme zur Belüftung nennen.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb
ohne Einschränkung möglich.
WARNUNG
Brandgefahr durch Funken ug! Installieren Sie die Abzugshaube nur
über einer Feuerstätte für feste Brennstoffe (wie z.B. Holz oder Kohle),
wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist.

6
DE
INSTALLATION

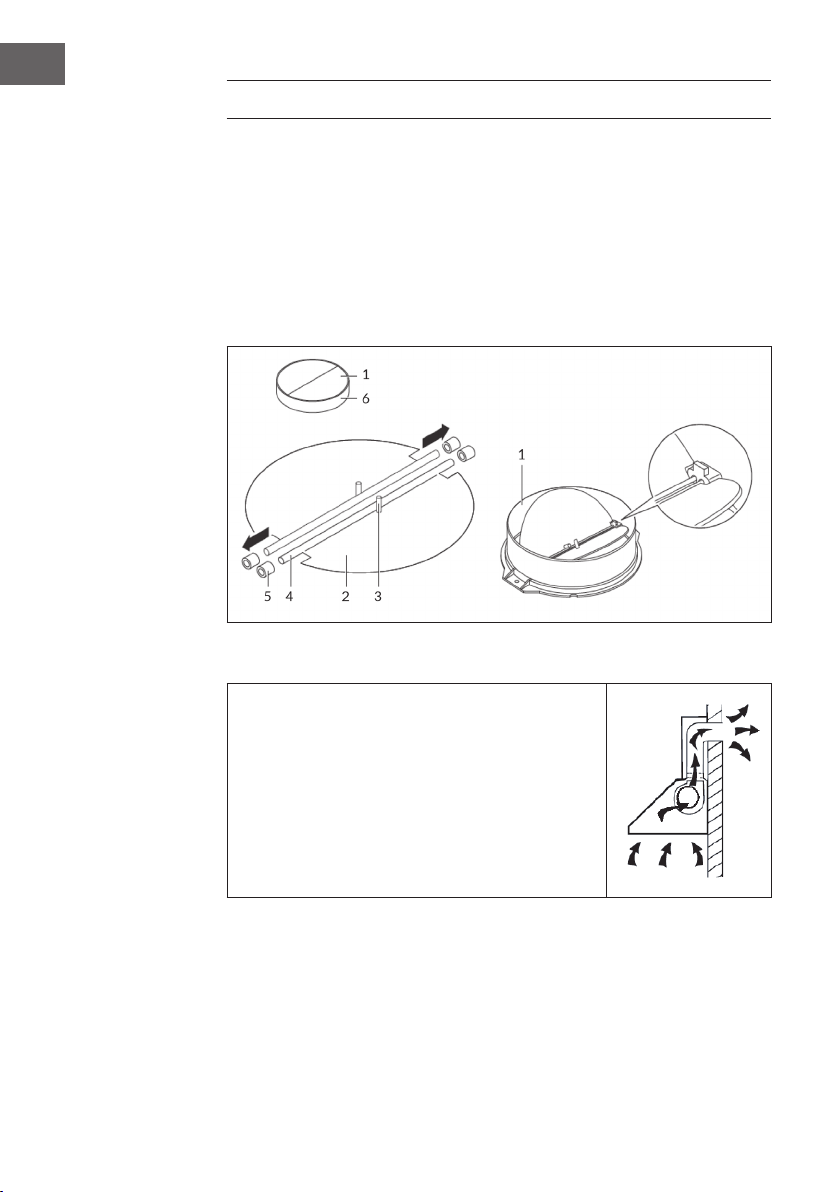

Montage der Rückstauklappe

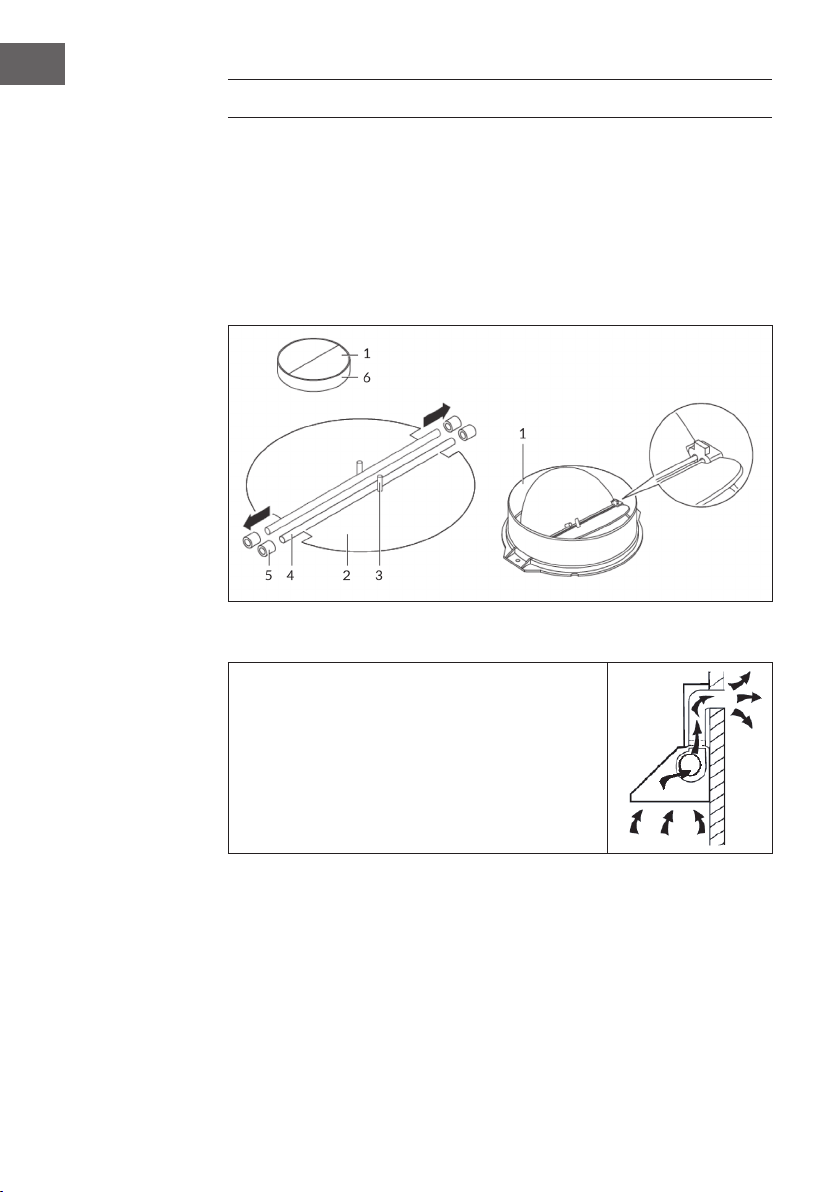

Wenn die Dunstabzugshaube keine vormontierte Rückstauklappe hat, installieren Sie die
Teile folgendermaßen:
1 Bauen Sie die Erste Hälfte (2) in das Gehäuse (6) ein.
2 Der Pin (3) sollte nach oben gerichtet sein.
3 Die Achse (4) wird in die Bohrungen (5) am Gehäuse eingesetzt.
4 Wiederholen Sie alle Arbeitsschritte für die zweite Hälfte der Klappe.
Vorbereitung
Falls sie über einen Abzug nach außen verfügen, können
Sie die Abzugshaube wie auf dem Bild rechts installieren.
Der Abzugskanal sollte einen Durchmesser von mindestens
150mm haben und aus Emaille, Aluminium oder einem
exiblen, hitzebeständigen Rohr bestehen.
• Schalten Sie das Gerät vor der Installation aus und
ziehen Sie den Stecker.
• Die Abzugshaube sollte in einer Höhe von 65-75 cm
über dem Kochfeld angebracht werden.

7
DE
1. Montieren Sie die
Verankerung, nachdem Sie
die Montagehöhe festgelegt
haben, in einer geraden
Linie an einer geeigneten
Stelle. Die Position, an
der die Halterung für
die Kaminverblendung
installiert wird, bestimmt die
Position des Kamins (siehe
Abbildung 1).
Abbildung 1

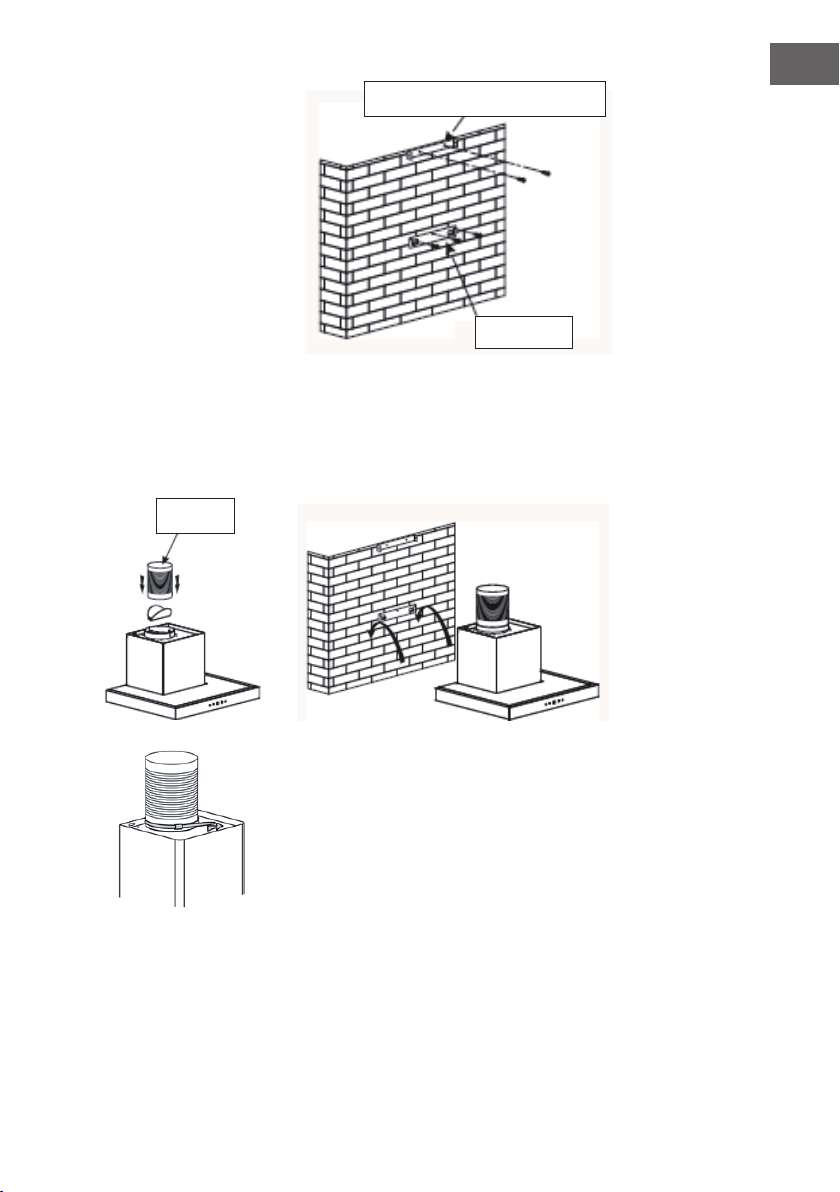

2. Installieren Sie die Rückstauklappe in der Abluftöffnung, befestigen Sie das
Abluftrohr mit Kabelbindern und hängen Sie die Dunstabzugshaube an der
Verankerung ein (siehe Abbildung 2).
Abbildung 2
Verankerung
Halterung für die Kaminverblendung
Abluftrohr

8
DE

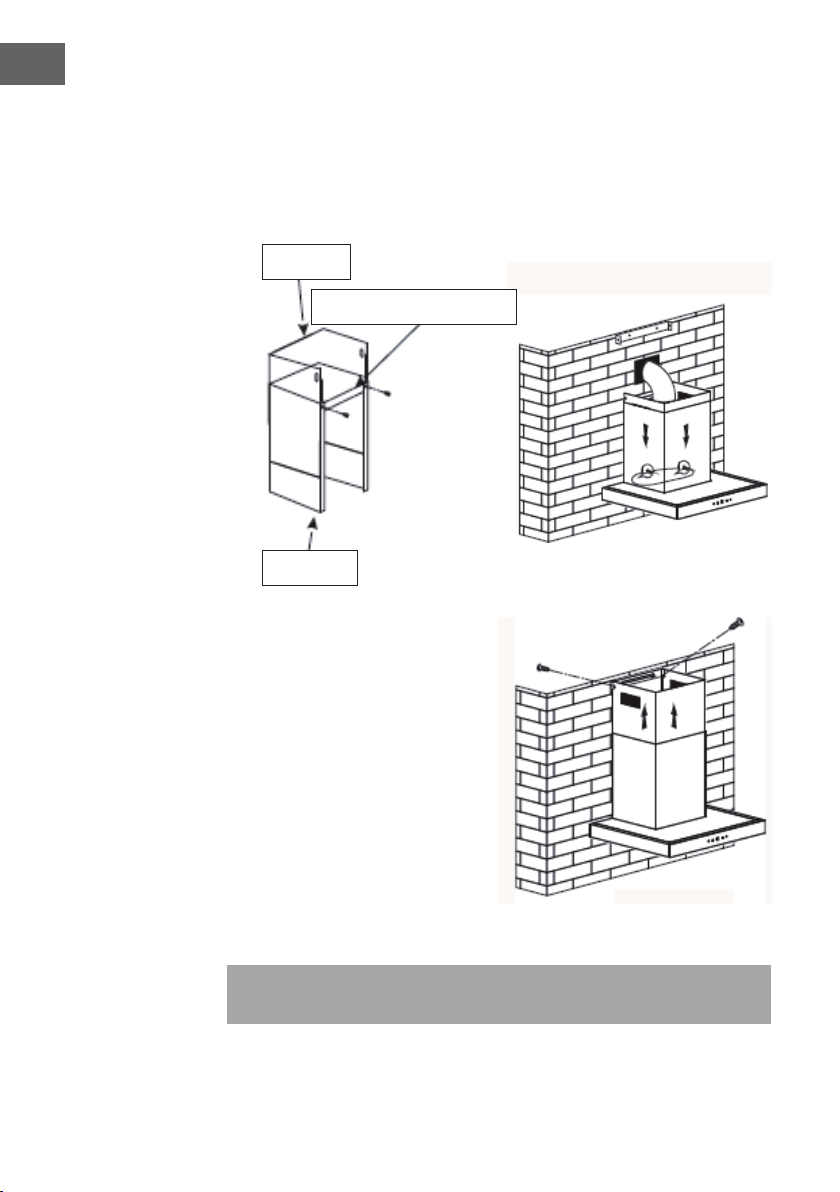

3. Befestigen Sie die Halterung für den Außenkamin mit 2Schrauben (ST 4*8 mm)
am Außenkamin und achten Sie darauf, dass der Innenkamin frei in der Höhe
verstellbar bleibt.
Montieren Sie anschließend den Kamin auf der Dunstabzugshaube und führen
Sie das Abluftrohr zur Wandabluftöffnung. Befestigen Sie das Abluftrohr mit dem
Kabelbinder an der Wandabluftöffnung (siehe Abbildung 3).
Abbildung 3
4. Stellen Sie die Höhe des
Innenkamins auf die Position der
Halterung für den inneren Kamin
ein und befestigen Sie diesen
mit 2Schrauben (ST 4*8mm).
Haben Sie die Höhe und Position
abschließend angepasst,
xieren Sie das Gehäuse mit
einer Sicherheitsschraube (siehe
Abbildung 3 und 4).
Abbildung 4
Hinweis: Die beiden Sicherheitsschrauben mit einem Durchmesser von 6 mm
benden sich am hinteren Gehäuse.
Innenkamin
Halterung für den Außenkamin
Außenkamin

9
DE
WARNUNG
Stromschlaggefahr! Verwenden Sie nur Befestigungs- oder
Montageschrauben der empfohlenen Größe. Werden Schrauben oder
Befestigungsvorrichtung nicht gemäß dieser Anleitung installiert, kann
dies elektrische Gefahren verursachen.
Wichtige Hinweise für die Installation von Abluftrohren
Die folgenden Regeln müssen strikt eingehalten werden, um eine optimale
Luftabsaugung zu gewährleisten. Die Nichtbeachtung dieser Anweisungen reduziert die
Leistung und erhöht den Geräuschpegel der Dunstabzugshaube.
• Verlegen Sie das Abluftrohr möglichst kurz und gerade.
• Verwenden Sie kein kleineres Abluftrohr und engen Sie es nicht ein.
• Bei Verwendung von  exiblen Rohren ist das Rohr immer straff zu montieren, um
den Druckverlust zu minimieren.
• Alle Installationsarbeiten dürfen nur von einem Elektriker oder einer dazu
befähigten Person durchgeführt werden.
• Schließen Sie das Abluftrohr der Dunstabzugshaube nicht an ein vorhandenes
Lüftungssystem an, das für ein anderes Gerät verwendet wird, beispielsweise einen
Kamin.
• Der Winkel der Biegung des Abluftrohrs sollte nicht kleiner als 120° sein. Richten
Sie das Rohr horizontal aus. Alternativ sollte das Rohr vom Ausgangspunkt nach
oben gehen und zu einer Außenwand geführt werden.
• Achten Sie nach der Installation darauf, dass die Dunstabzugshaube waagerecht
steht, um eine einseitige Fettansammlung zu vermeiden.
• Stellen Sie sicher, dass das für die Installation ausgewählten Abluftrohr den
einschlägigen Normen entspricht und feuerbeständig ist.
Richtig Falsch

10
DE
BEDIENUNG
Timer Licht Anzeige Geschwindigkeit Power
(1) Gerät einschalten
Drücken Sie die POWER-Taste zum Ein- und Ausschalten der Dunstabzugshaube.
(2) Licht einschalten
Drücken Sie auf die LICHT-Taste, um das Licht einzuschalten. Drücken Sie die Taste
erneut, um das Licht wieder auszuschalten. Das Licht kann nicht mit der POWER-Taste
ein- und ausgeschaltet werden.
(3) Geschwindigkeit einstellen
Schalten Sie die Dunstabzugshaube ein und drücken Sie auf die GESCHWINDIGKEIT-
Taste, um die Geschwindigkeit einzustellen. Es lassen sich 3 Stufen einstellen: niedrig >
mittel > hoch. Die Anzeige zeigt die gewählte Geschwindigkeit (1 > 2 > 3) an.
• Wen Sie einmal auf die Taste drücken, läuft der Motor mit niedriger
Geschwindigkeit und die Anzeige zeigt [1] an.
• Drücken Sie erneut auf die Taste. Der Motor läuft mit mittlerer Geschwindigkeit und
die Anzeige zeigt [2] an.
• Drücken Sie erneut auf die Taste. Der Motor läuft mit hoher Geschwindigkeit und
die Anzeige zeigt [3] an.
• Drücken Sie mehrmals auf die Taste, um die Geschwindigkeit in der folgenden
Reihenfolge anzupassen: niedrig > mittel > hoch > niedrig >...
(4) Timer einstellen
Drücken Sie während der Motor läuft auf die TIMER-Taste, um den Timer zu stellen. Die
maximal einstellbare Zeit beträgt 9 Minuten. Sobald der Timer läuft, zählt die Anzeige
im Minutentakt bis 1 herunter (9 > 8 > 7 ... > 1). Sobald der Countdown abgelaufen ist,
stoppt der Motor.
• Drücken Sie einmal auf die TIMER-Taste, um in den Einstellungsmodus zu gelangen.
Drücken Sie erneut auf die Taste, um den Einstellungsmodus wieder zu verlassen.
• Drücken Sie während der Motor mit eingestelltem Timer läuft auf die TIMER-Taste,
um den eingestellten Timer zu löschen.

11
DE
REINIGUNG UND PFLEGE
VORSICHT
Vor der Wartung oder Reinigung sollte die Dunstabzugshaube vom
Stromnetz getrennt werden. Stellen Sie sicher, dass die
Dunstabzugshaube ausgeschaltet ist und der Stecker aus der Steckdose
gezogen wurde.

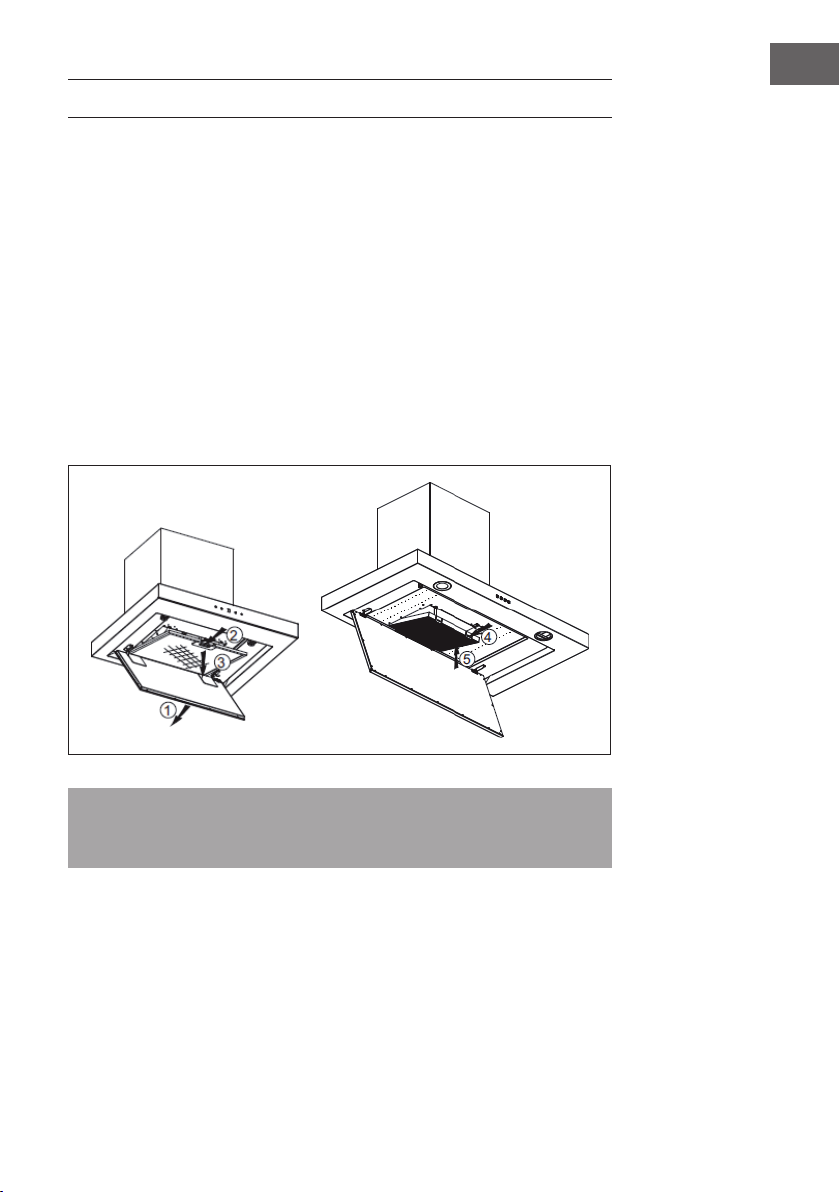

Die Ober ächen der Dunstabzugshaube sind anfällig für Kratzer und Abschürfungen.
Befolgen Sie daher alle Reinigungshinweise, um das Gerät nicht zu beschädigen.
Allgemeine Reinigung
Die Reinigung und P ege ist nur bei abgekühltem Gerät vorzunehmen, insbesondere
bei der Reinigung. Reinigen Sie die Ober ächen nicht mit alkalischen oder sauren
Substanzen, wie Zitronensaft oder Essig.
Edelstahlteile
Der Edelstahl muss regelmäßig (wöchentlich) gereinigt werden, um eine lange
Lebensdauer zu gewährleisten. Sie können dazu eine im Handel erhältliche Edelstahl-
Reinigungs üssigkeit verwenden.
Hinweis: Achten Sie darauf, dass Sie immer entlang der Maserung des Edelstahls
wischen, um unansehnliche Kratzer zu vermeiden.
Bedienfeld
Das Bedienfeld kann mit warmem Seifenwasser gereinigt werden. Stellen Sie sicher,
dass das Tuch sauber und gut ausgewrungen ist, bevor Sie mit der Reinigung beginnen.
Verwenden Sie ein trockenes, weiches Tuch, um überschüssige Feuchtigkeit nach der
Reinigung zu entfernen.
Hinweis: Verwenden Sie neutrale Reinigungsmittel und vermeiden Sie die
Verwendung von scharfen Reinigungschemikalien, starken Haushaltsreinigern
oder Produkten, die Scheuermittel enthalten, da diese das Aussehen des Geräts
beeinträchtigen können.

12
DE
FILTERREINIGUNG
Hinweis: Schalten Sie das Gerät vor der Reinigung immer aus. Lösen Sie den Filter
nicht aus dem Rahmen, andernfalls könnte er beschädigt werden. Falls Anschlüsse
oder Kabel beschädigt sind, wenden Sie sich zur Reparatur an einen Fachbetrieb.
Reinigung des Fettlters
Der Fettlter kann von Hand gereinigt werden. Geben Sie Wasser und etwas
fettlösendes Reinigungsmittel in Ihr Spülbecken und weichen Sie den Filter 3 Minuten
ein. Bürsten Sie ihn dann mit einer weichen Bürste sanft ab. Üben Sie nicht zu viel
Druck auf den Filter aus, um ihn nicht zu beschädigen. Lassen Sie den Filter an der Luft
trocknen, stellen Sie ihn aber nicht in direktes Sonnenlicht. Der Filter sollten getrennt von
Geschirr und Küchenutensilien gewaschen werden. Verwenden Sie zur Reinigung keinen
Klarspüler.
So installieren Sie den Fettlter
• Winkeln Sie den Filter an und setzen Sie ihn in die Schlitze an der Rückseite der
Haube.
• Drücken Sie den Knopf am Griff des Filters.
• Lassen Sie den Griff los, sobald der Filter richtig sitzt.
• Installieren Sie alle Filter auf die gleiche Weise.

13
DE
AKTIVKOHLEFILTER EINBAUEN (OPTIONAL)
Aktivkohlelter können zum Abscheiden von Gerüchen verwendet werden.
Normalerweise sollte der Aktivkohlelter je nach Kochgewohnheit nach drei oder sechs
Monaten gewechselt werden. Setzen Sie den Aktivkohlelter wie folgt ein:
1. Bevor Sie den Aktivkohlelter installieren oder ersetzen, schalten Sie das Gerät aus
und ziehen Sie den Stecker aus der Steckdose.
2. Entfernen Sie zunächst den Aluminiumlter. Drücken Sie auf den Verschluss und
ziehen Sie ihn nach unten.
3. Wie Sie den Aktivkohlelter herausnehmen, können Sie den unten stehenden
Bildern entnehmen.
4. Nehmen Sie den Aktivkohellter heraus und tauschen Sie ihn gegen einen neuen
aus.
5. Gehen Sie beim Einbau des Aktivkohlelters in umgekehrter Reihenfolge vor.
6. Setzen Sie den Aluminiumlter wieder ein.
7. Stecken Sie den Stecker des Geräts in die Steckdose.
Hinweis: Versichern Sie sich, dass der Filter fest sitzt, andernfalls könnte er sich
lösen und eine Gefahr darstellen. Bei eingebautem Aktivkohlelter nimmt die
Absaugleistung etwas ab.

14
DE
LAMPE AUSTAUSCHEN
• Die Lampe darf nur vom Hersteller, dem Kundendienst oder einer ähnlich
qualizierten Person ausgetauscht werden.
• Schalten Sie immer zuerst das Gerät aus und ziehen Sie den Stecker aus der
Steckdose, bevor Sie Arbeiten am Gerät durchführen.
• Achten Sie beim Umgang mit der Lampe darauf, dass sie vollständig abgekühlt ist,
bevor Sie diese anfassen.
• Fassen Sie die Lampe nicht mit bloßen Händen an, sondern verwenden Sie ein
Tuch oder Handschuhe, um sicherzugehen, dass die Lampe nicht mit Schweiß in
Berührung kommt, denn dies kann die Lebensdauer der Lampe verkürzen.
• Schützen Sie sich vor Gefahren beim Austauschen der Lampe, z.B. durch das
Tragen von Handschuhen.
Gehen Sie folgendermaßen vor:
1. Öffnen Sie die Lampenplatte und lösen Sie mit einem Schraubendreher die
4Schrauben (ST 4*8 mm) am Lampenplattenmodul.
2. Nehmen Sie dann das Lampenplattenmodul heraus, ziehen Sie langsam die
Lampenanschlusskabel heraus und lösen Sie die Klemmen.
3. Gehen Sie beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vor.
Technische Daten – Lampe 10035188 10035189
ILCOS D-Code DSS-18/65-S-448/315 DSR-25/65-S-685/315
LED-Module LED-Lampenplatte LED-Lampenplatte
Maximale Wattzahl 18 W 25 W
Spannungsbereich DC 12 V DC 12V
Abmessungen 448 × 315 mm 685 × 315 mm

15
DE
FEHLERBEHEBUNG
Fehler Mögliche Ursache Lösung
Das Licht ist an, aber der
Motor läuft nicht.
Der Lüfter-Schalter ist
ausgeschaltet.
Wählen Sie eine
Lüfterschalter-Position aus.
Der Lüfter-Schalter ist
ausgefallen.
Kontaktieren Sie den
Kundendienst.
Der Motor ist kaputt. Lassen Sie den Motor
ersetzen.
Das Licht ist aus und der
Motor läuft nicht.
Die Sicherungen haben
ausgelöst.
Setzen Sie die
Sicherungen zurück.
Der Stecker ist lose. Stecken Sie den Stecker
fest in die Steckdose.
Das Licht funktioniert nicht. Die Lampe ist kaputt. Lassen Sie die Lampe
ersetzen.
Öl tritt aus. Die Verbindung von
Einwegventil und Auslass
ist nicht richtig dicht.
Nehmen Sie das
Einwegventil heraus
und dichten Sie es mit
Dichtmittel ab.
Die Verbindung von
Abluftrohr und Abdeckung
leckt.
Nehmen das Abluftrohr
ab und dichten Sie es ab..
Die Luft wird nicht richtig
abgesaugt.
Der Abstand zwischen
Herd und Abzugshaube ist
zu groß.
Verringern Sie den
Abstand.
Die Dunstabzugshaube
hängt schief.
Die Befestigungsschrauben
sind nicht fest genug
angezogen.
Ziehen Sie die
Befestigungsschrauben
fest und richten Sie die
Dunstabzugshaube
waagerecht aus.
Hinweis: Alle elektrischen Reparaturen an diesem Gerät müssen den lokalen,
Landes- und Bundesgesetzen entsprechen. Bitte wenden Sie sich im Zweifelsfall an
den Kundendienst, bevor Sie eine der oben genannten Maßnahmen durchführen.
Trennen Sie das Gerät immer vom Strom, bevor Sie es öffnen.

16
DE
Energiespartipps
Die folgenden Hinweise helfen Ihnen dabei, die Gesamtumweltbelastung (z. B. den
Energieverbrauch) beim Kochen zu reduzieren:
1 Installieren Sie die Dunstabzugshaube an einem geeigneten Ort mit guter Belüftung.
2 Reinigen Sie die Dunstabzugshaube regelmäßig, um die Atemwege nicht zu
belasten.
3 Denken Sie daran, das Licht der Dunstabzugshaube nach dem Kochen
auszuschalten.
4 Denken Sie daran, die Dunstabzugshaube nach dem Kochen auszuschalten.
HINWEISE ZUR ENTSORGUNG
Bendet sich die linke Abbildung (durchgestrichene Mülltonne
auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie
2012/19/EU. Diese Produkte dürfen nicht mit dem normalen
Hausmüll entsorgt werden. Informieren Sie sich über die
örtlichen Regelungen zur getrennten Sammlung elektrischer
und elektronischer Gerätschaften. Richten Sie sich nach
den örtlichen Regelungen und entsorgen Sie Altgeräte nicht
über den Hausmüll. Durch die regelkonforme Entsorgung
der Altgeräte werden Umwelt und die Gesundheit Ihrer
Mitmenschen vor möglichen negativen Konsequenzen
geschützt. Materialrecycling hilft, den Verbrauch von
Rohstoffen zu verringern.
HERSTELLER
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

17
EN
Dear Customer,
Congratulations on purchasing this device. Please read the
following instructions carefully and follow them to prevent
possible damages. We assume no liability for damage caused
by disregard of the instructions and improper use. Scan the QR
code to get access to the latest user manual and more product
information.
CONTENTS
TECHNICAL DATA
Item number 10035188 10035189
Power supply 220-240 V~ 50/60 Hz
Safety Instructions18
Installation20
Operation24
Cleaning and Care25
Troubleshooting29
Hints on Disposal30
Producer30

18
EN
SAFETY INSTRUCTIONS
• Thank you for purchasing this cooker hood. Please read the instruction manual
carefully before you use the cooker hood, and keep it in a safe place.
• The installation work must be carried out by a qualied electrician or competent
person. Before you use the cooker hood, make sure that the voltage (V) and the
frequency (Hz) indicated on the cooker hood are exactly the same as the voltage
and the frequency in your home.
• The manufacturer and the agent will not bear any responsibility for the damage
caused by inappropriate installation and usage.
• Children under the age of 8 must not use the cooker hood.
• The appliance is not intended for commercial use, but only for household and
similar environments.
• The cooker hood and its lter mesh should be cleaned regularly in order to keep it
in good working order.
• Before cleaning, switch the power off at the main supply.
• Clean the cooker hood according to the instruction manual and keep the cooker
hood from the danger of burning.
• Prohibit putting the cooker hood by re.
• If the appliance does not function normally, contact the manufacturer or a specialist
company.
• This device may be only used by children 8 years old or older and persons with
limited physical, sensory and mental capabilities and / or lack of experience
and knowledge, provided that they have been instructed in use of the device by a
responsible person who understands the associated risks.
• If the supply cord is damaged, it must be replaced by the manufacturer, its service
agent or similarly qualied persons in order to avoid a hazard.
• If the range hood is used at the same time as appliances burning gas or other fuels,
the room must be adequately ventilated.
• Do not ambé under the range hood.
• Accessible parts may become hot when used with cooking appliances.
Important Hints on Installation
• The air must not be discharged into a ue that is used for exhausting fumes from
appliances burning gas or other fuels (not applicable to appliances that only
discharge the air back into the room).
• Regulations concerning the discharge of air have to be fullled.

19
EN
Important Notes about the Extraction Mode
WARNING
Risk of poisoning from exhaust gases sucked back. Never operate
the device in extraction mode simultaneously with an open flue
appliance when there is not adequate airflow guaranteed.
Open  ue combustion equipment (for example, gas, oil, wood or coal- red heaters,
tankless water heaters, water heaters) pulls combustion air from the room and runs
it through an exhaust pipe or chimney to the outside. In the extraction mode, indoor
air is removed from the kitchen and the adjacent rooms - without suf cient air intake
this creates a vacuum. Toxic gases from the chimney or extraction  ue can thereby be
sucked back into the living spaces.
• Always ensure that a suf cient supply of fresh air is guaranteed and that the air can
circulate.
• An air supply / extractor box alone does not ensure compliance with the limit
value.
Safe operation is only possible when the negative pressure in the room where the
appliance is located does not exceed 4 Pa (0.04 mbar). This can be achieved when
the air required for combustion can  ow through openings that are not closable, for
example in doors, windows, in conjunction with an air supply / extractor box or
through other technical measures. In any case, consult a quali ed chimney sweep who
can assess the entire ventilation of your house and propose appropriate measures for
adequate ventilation.
If the hood is used exclusively in the recirculation mode, unrestricted operation is
possible.
WARNING
Fire hazard from  ying sparks. Only install equipment on a  replace for
solid fuels (for example, wood or coal), if a closed, non-removable
cover is available.

20
EN

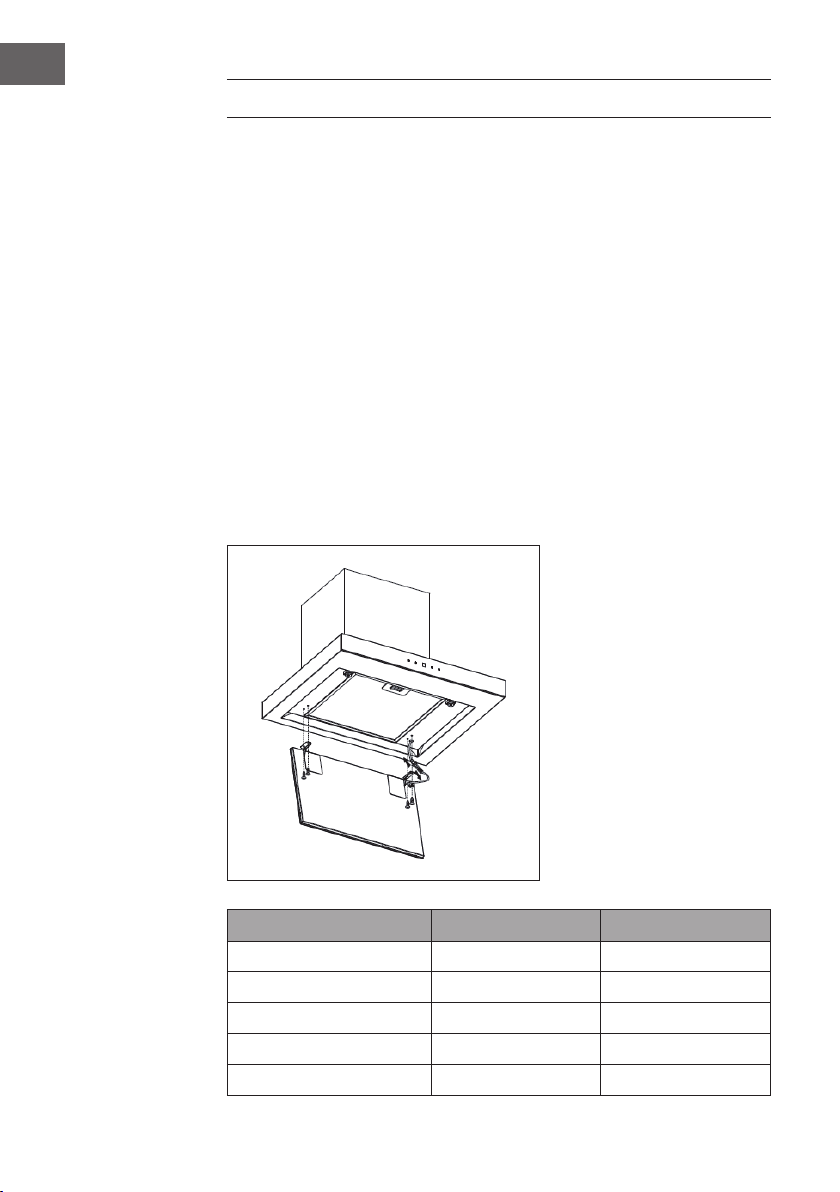

INSTALLATION
Assembly of the V-ap
If the cooker hood does not have a pre-assembled V-ap, install the parts as follows:
1. Install the rst half (2) in the housing (6).
2. The pin (3) should be facing upwards.
3. Insert the axle (4) into the holes (5) on the housing.
4. Repeat all steps for the second half of the ap.
Preparation
If you have an outlet to the outside, your cooker hood can
be connected as below picture by means of an extraction
duct (enamel, aluminium, exible pipe or inammable
material with an interior diameter of 150 mm).
• Before installation, turn the unit off and unplug it from
the outlet.
• The cooker hood should be placed at a distance of
65~75 cm above the cooking plane for best effect.
