Klarstein 10030822 User manual

10030822 10030823
Dunstabzugshaube

2
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befol-
gen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und
unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.
Inhaltsverzeichnis
Technische Daten 2
Sicherheitshinweise 2
Installation 4
Einbau eines Aktivkohlefilters 6
Tasten und Funktionen 7
Reinigung und Pflege 8
Fehlersuche und Fehlerbehebung 8
Hinweise zur Entsorgung 9
Konformitätserklärung 9
Technische Daten
Artikelnummer 10030822, 10030823
Stromversorgung 220-240 V ~ 50-60 Hz
Sicherheitshinweise
• Ziehen Sie den Stecker aus der Steckdose, bevor Sie das Gerät installieren, reinigen oder warten.
• Installieren Sie das Gerät genau wie in der Anleitung beschrieben.
• Lassen Sie die Installation von einem Fachmann ausführen.
• Entsorgen Sie das Verpackungsmaterial umgehend, damit Kinder nicht damit spielen und sich verletzen.
• Achten Sie auf die scharfen Kanten am Gerät, insbesondere wenn Sie es installieren oder reinigen.
• Wenn Sie das Gerät installieren, halten Sie unbedingt die im folgenden genannten Anstände zwischen der
Oberkante des Herds und der Unterkante der Abzugshaube ein:
Gasherd: 70 cm
Elektrischer Herd: 70 cm
Kohle oder Öl betriebener Herd: 80 cm
• Achten Sie darauf, dass dei Rohrleitungen nicht mehr als 90° abgeknickt werden, da die Effizienz der Ab-
zugshaube sonst negativ beeinflusst wird.
• Benutzen Sie die Abzugshaube nur im Haushalt.
• Wenn Sie einen Gasherd benutzen, setzten Sie immer den Deckel auf Töpfe und Pfannen.
• Benutzen Sie die Abzugshaube nicht ohne Fettfilter oder mit extrem verschmutzen Fettfilter.
• Im Abzugsmodus wird Luft aus dem Raum entfernt. Achten Sie auf eine ausreichende Frischluftzufuhr. Die
Abzugshaube entfernt Gerüche aus dem Raum, aber keinen Dampf.
• Achten Sie auf ausreichende Luftzufuhr, wenn Sie die Abzugshaube zusammen mit einem Gasherd oder
einem Herd mit Flüssigbrennstoffen verwenden.

3
• Bringen Sie das Gerät nicht über einem Hochtemperaturgrill an.
• Lassen Sie Pfannen mit heißem Öl oder Fett nie unbeaufsichtigt, da sich das Öl entzünden könnte.
• Arbeiten Sie unter der Abzugshaube nicht mit offenem Feuer.
• Falls das Gerät kaputt ist, benutzen Sie es nicht weiter.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller, einem autorisierten Fach-
betrieb oder einer ähnlich qualifizierten Person ersetzt werden.
• Kinder ab 8 Jahren, physisch und körperlich eingeschränkte Menschen sollten das Gerät nur benutzen, wenn
sie vorher von einer Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen ver-
traut gemacht wurden.
• Halten Sie sich bei der Reinigung genau an die Anleitung.
• Flambieren Sie nicht unter der Abzugshaube.
• Achtung: Die Geräteoberfläche kann während des Betriebs heiß werden.
• Achten Sie darauf, dass der Stecker jederzeit frei zugänglich ist.
Wichtige Hinweise zum Abluftbetrieb
WARNUNG
Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das Gerät nicht im Abluftbetrieb,
wenn es zusammen mit einer raumluftabhängigen Feuerstätte betrieben wird und keine ausrei-
chende Luftzirkulation garantiert wird.
Raumluftabhängige Feuerstätten, wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder Durchlauferhitzer)
beziehen die Luft aus dem Raum und führen Sie durch ein Abluftrohr oder eine Kamin ins Freie. Im Abluftbe-
trieb wird der Küche und den benachbarten Räumen Luft entzogen, ohne ausreichende Zuluft entsteht ein Un-
terdruck. Giftige Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume zurückgesaugt werden.
• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes sicherzustellen.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der Feuerstätte 4 Pa (0,04
mbar) nicht überschreitet. Das erreichen Sie wenn durch nicht-verschließbare Öffnungen in Türen und Fens-
tern, in Verbindung mit einem Zuluft- / Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen
kann. Lassen Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten Lüftungs-
verbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen Maßnahme zur Belüftung nennen.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung
möglich.
WARNUNG
Brandgefahr durch Funkenflug! Installieren Sie die Abzugshaube nur über einer Feuerstätte für
feste Brennstoffe (wie z.B. Holz oder Kohle), wenn eine geschlossene, nicht abnehmbare Abde-
ckung vorhanden ist.

4
Installation

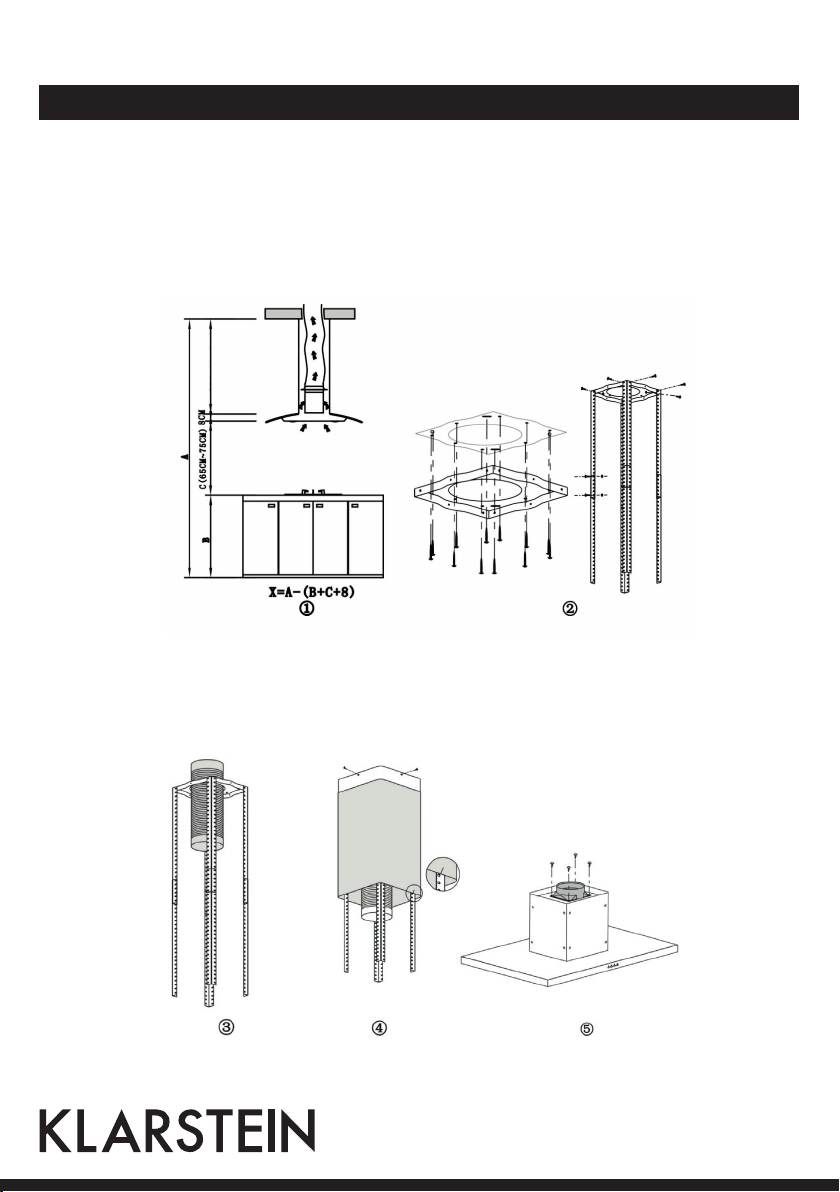

1. Die Decke, an der das Gerät hängt muss mindestens 40 kg Gewicht tragen können und muss mindestens
30 mm dick sein. Bohren Sie ein 170 mm großes Loch in die Decke.
2. Bohren Sie, wie auf Abbildung 2 dargestellt, 12 Löcher in die Decke und befestigen Sie die Aufhängung mit
6*40 mm Schrauben. Benutzen Sie 8 M4*10 Schrauben und M4 Dichtungsmuttern mit Dichtung, um die
Eisenwinkel an der Aufhängung zu befestigen. Nachdem Sie die Länge des Eisenwinkels ausgerechnet ha-
ben (siehe Bild 1), verwenden Sie 16 M4*10 Schrauben und M4 Dichtungsmuttern um jeweils einen weiteren
Eisenwinkel am Eisenwinkel zu befestigen. Die Winkel müssen sich mindestens 10 cm überlappen!
3. Führen Sie das eine Ende des Abluftschlauchs durch das Loch in der Decke (siehe Bild 3).
4. Benutzen Sie 4 ST4*8 Schrauben, um den internen Schornstein zu befestigen (siehe Bild 4). Zur Installation
des externen Schornsteins benötigen Sie die Haken, die auf Bild 4 dargestellt sind.
5. Zur Befestigung der äußeren Verkleidung benötigen Sie 4 ST4*8 Schrauben (siehe Bild 5).

5

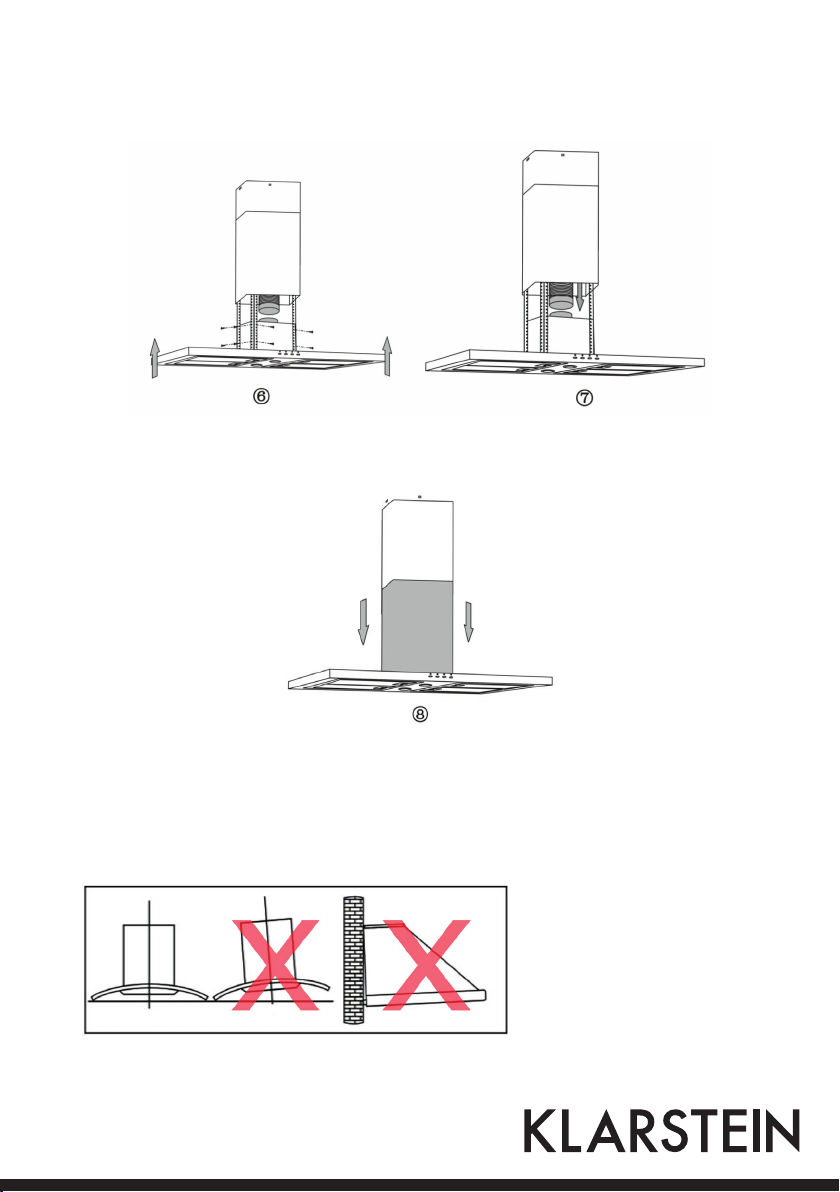

6. Halten Sie die Abzugshaube hoch und befestigen Sie sie mit 16 M4*10 Schrauben (siehe Bild 6).
7. Befestigen Sie den Abluftschlauch am Luftauslass (siehe Bild 7).
8. Versichern Sie sich, dass alles richtig sitzt, entfernen Sie die Haken am externen Schornstein, um die Instal-
lation abzuschließen (siehe Bild 8).
Wichtige Hinweise zur Installation
• Achten Sie darauf, dass die Montagefläche vor der Installation sauber und frei von Schmutz ist.
• Benutzen Sie nicht den selben Schacht, den bereits andere Rohre, wie Gasrohre oder warme Rohr verwenden.
• Das Lüftungsrohr hat eine Flexibilität von ≥120° vom Anfangspunkt , bis hin zu den Anschlüsse an der Außenwand .
• Achten Sie darauf, dass die Abzugshaube nach der Installation gerade hängt und nicht von der Wand absteht.

6
Einbau eines Aktivkohlefilters
Hinweis: Der Aktivkohlefilter ist NICHT im Lieferumfang enthalten und muss separat gekauft werden!
Aktivkohlefilter werden verwendet, um Gerüche zu binden. Normalerweise sollte der Aktivkohlefilter nach drei
oder sechs Monaten gewechselt werden, je nachdem wie häufig sie kochen. Installieren Sie den Aktivkohlefil-
ters ist wie folgt:

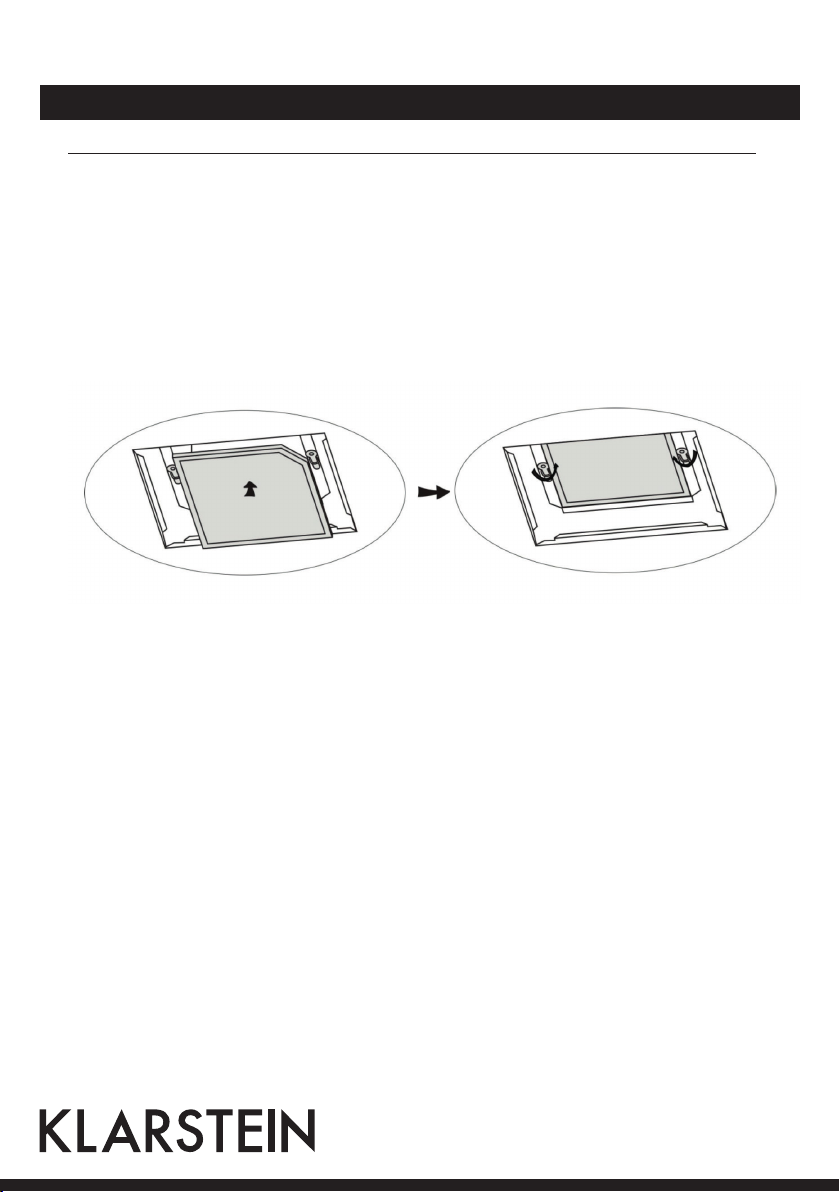

1. Entfernen Sie zuerst den Aluminiumfilter zuerst entfernt werden. Öffnen Sie die Verriegelung und entfer-
nen Sie ihn.
2. Stecken Sie den Aktivkohlefilter in das Gerät und drehen Sie ihn gegen den Uhrzeigersinn. Wiederholen Sie
das gleiche auf der anderen Seite.
Wichtige Hinweise zum Einbau
• Stellen Sie sicher, dass der Filter sicher verriegelt ist. Andernfalls kann er sich lösen und eine Verletzungs-
gefahr darstellen.
• Wenn der Aktivkohlefilter eingebat ist, wird die Saugleistung leicht verringert.

7
Tasten und Funktionen
Modell 10030823
1 Stop: Der Motor hält an.
2 Niedrige Geschwindigkeit: Der Summer ertönt 1x und der Motor läuft langsam.
3 Mittlere Geschwindigkeit: Der Summer ertönt 1x und der Motor läuft schneller.
4 Hohe Geschwindigkeit: Der Summer ertönt 1x und der Motor läuft schnell.
5 Licht: Die zwei Lampen gehen an. Drücken Sie die Taste erneut, gehen die Lampen aus.
Modell 10020822
1. Timer: Es handelt sich hierbei um einen 9-minütigen Timer. Drücken Sie während des Betriebs auf die Taste,
um den Timer zu starten. Das Display zählt von 9 bis 0 herunter. Wenn das Display 0 anzeigt, geht das Gerät
nach 30 Sekunden aus, sofern keine andere Taste gedrückt wird. Die Hintergrundbeleuchtung des Displays
erlischt ebenso. Beachten Sie: Der Timer hat keine Auswirkung auf die 2 Lampen, sie müssen die Lampen
manuell ausschalten.
2. Licht: Drücken Sie auf die Taste, um das Licht einzuschalten. Die Kontrollleuchte geht an. Drücken Sie die
Taste erneut, um das Licht wieder auszuschalten.
3. Geschwindigkeit: Der Motor hat 3 Geschwindigkeitsstufen: Niedrig > Mittel > Hoch. Wenn das Gerät läuft
zeigt das Display 1 an. Drücken Sie auf die Taste, um zur mittleren Geschwindigkeit zu wechseln. Drücken
Sie erneut auf die Taste, um zur hohen Geschwindigkeit zu wechseln. Drücken sie abermals auf die Taste, um
wieder zur niedrigen Geschwindigkeit zu wechseln.
4. Ein/Aus: Wenn Sie das Gerät anschließen leuchtet das Display kurz auf und das Gerät wechselt in den
Standby-Modus. Wenn sie 30 Sekunden lang keine Taste drücken, geht das Licht automatisch aus. Wenn
Sie den Lüfter während des Betriebs anhalten wollen, drücken Sie auf diese Taste.

8
Reinigung und Pflege
So reinigen Sie den Fettfilter
Das Filtergewebe besteht aus High-Density-Edelstahl. Bitte verwenden Sie keine ätzenden Reinigungsmittel.
Um die Effizienz der Abzugshaube zu erhalten, ist es wichtig dass der Filter regelmäßig gereinigt wird. Bitte
beachten Sie die folgenden Hinweise zur Reinigung.
Methode 1:
Weichen Sie den Filter für 3 bis 5 Minuten in 40-50 °C warmes Seifenlauge ein. Bürsten Sie den Filter vorsich-
tig ab und achten Sie darauf ihn nicht zu beschädigen.
Methode 2:
Der Filter kann auch 60 °C in der Spülmaschine gereinigt werden.
Hinweise zur Reinigung
• Um die Verkleidung der Dunstabzugshaube zu schützen, reinigen Sie sie mindestens einmal im Monat mit
einem feuchten Lappen und benutzen Sie zur Reinigung nur milde Reinigungsmittel.
• Bitte verwenden Sie keine Scheuermittel, da sie die Oberfläche beschädigen.
• Achten Sie darauf, dass der Motor und andere elektrische Teile trocken bleiben und klein Wasser ins Gerät
eindringt.
• Schalten Sie die Dunstabzugshaube vor der Reinigung aus.
• Setzen Sie den Kohlefilter nicht der Wärme aus.
• Bitte öffnen Sie nicht die feste Leiste am Kohlefilter .
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller, einem autorisierten Fach-
betrieb oder einer ähnlich qualifizierten Person ersetzt werden.
Fehlersuche und Fehlerbehebung
Fehler Mögliche Ursache Lösung
Das Licht geht an aber
der Lüfter arbeitet nicht.
Das Lüfterblatt ist kaputt. Schalten Sie das Gerät aus und lassen Sie es
von einem Fachbetrieb untersuchen.
Der Motor ist beschädigt.
Das Licht und der Lüfter
funktionieren nicht.
Die Birne ist durchgebrannt. Ersetzen Sie die Birne durch eine gleichwertige.
Stecker nicht eingesteckt. Stecken Sie den Stecker ein.
Das Gerät vibriert stark. Das Lüfterblatt ist kaputt. Schalten Sie das Gerät aus und lassen Sie es
von einem Fachbetrieb untersuchen.
Motor nicht richtig angebracht.
Das Gerät hängt nicht sicher an
der Wand.
Nehmen Sie das Gerät ab und versichern Sie
sich, dass die Aufhängung gut sitzt.
Die Absaugleistung ist
schlecht.
Zu großer Abstand zwischen
Abzugshaube und Herd.
Hängen Sie die Abzugshaube so auf, dass der
Abstand zwischen Herd und Abzug 65-75 cm
beträgt.

9
Hinweise zur Entsorgung
Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Pro-
dukt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem nor-
malen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur
getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach
den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die
regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mit-
menschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den
Verbrauch von Rohstoffen zu verringern.
Konformitätserklärung
Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)
2009/125/EG (ErP)

10
Dear Customer,
Congratulations on purchasing this equipment. Please read this manual carefully and take care of the following
hints to avoid damages. Any failure caused by ignoring the mentioned items and cautions mentioned in the
instruction manual are not covered by our warranty and any liability.
Contents
Technical Data 10
Safety Instructions 10
Installation 12
Installation of Activated Carbon Filter 14
Buttons and Functions 15
Cleaning and Care 16
Troubleshooting 16
Hints on Disposal 17
Declaration of Conformity 17
Technical Data
Item number 10030822, 10030823
Power supply 220-240 V ~ 50-60 Hz
Safety Instructions
• Important! Always switch off the electricity supply at the mains during installation and maintenance such as
light bulb replacement. The cooker hood must be installed in accordance with the installation instructions
and all measurements followed.
• All installation work must be carried out by a competent person or qualified electrician.
• Please dispose of the packing material carefully. Children are vulnerable to it.
• Pay attention to the sharp edges inside the cooker hood especially during installation and cleaning.
• When installing the cooker hood, make sure that the following recommended distances between the top of
cooker and the lowest part of the cooker hood are observed:
Gas cookers: 70 cm
Electric cookers: 70 cm
Coal or oil cookers: 80 cm
• Make sure the ducting has no bends sharper than 90 degrees as this will reduce the efficiency of the cooker hood.
• Cooker hood is for domestic use only.
• Always put lids on pots and pans when cooking on a gas cooker.
• Do not try to use the cooker hood without the grease filters or if the filters are excessively greasy!
• When in extraction mode, air in the room is being removed by the cooker hood. Please make sure that pro-
per ventilation measures are being observed. The cooker hood removes odours from room but not steam.
• There shall be adequate ventilation of the room when the range hood is used at the same time as appliances
burning gas or other fuels.

11
• Do not install above a cooker with a high level grill.
• Do not leave frying pans unattended during use because overheated fats or oils might catch fire.
• Never leave naked flames under the cooker hood.
• If the cooker hood is damaged, do not attempt to use.
• If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualified
persons in order to avoid a hazard.
• This appliance can be used by children aged from 8 years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or
instruction concerning use of the appliance in a safe way and understand the hazards involved. Children
shall not play with the appliance. Cleaning and user maintenance shall not be made by children without
supervision.
• There is a fire risk if cleaning is not carried out in accordance with the instructions
• Do not flambé under the cooker hood.
• CAUTION: Accessible parts may become hot when used with cooking appliances.
• The plug must be remained easily accessible after installation of the appliance.
Important notes about the extraction mode
WARNING
Risk of poisoning from exhaust gases sucked back. Never operate the device in extraction
mode simultaneously with an open flue appliance when there is not adequate airflow gua-
ranteed.
Open flue combustion equipment (for example, gas, oil, wood or coal-fired heaters, tankless water heaters,
water heaters) pulls combustion air from the room and runs it through an exhaust pipe or chimney to the
outside. In the extraction mode, indoor air is removed from the kitchen and the adjacent rooms - without suf-
ficient air intake this creates a vacuum. Toxic gases from the chimney or extraction flue can thereby be sucked
back into the living spaces.
• Always ensure that a sufficient supply of fresh air is guaranteed and that the air can circulate.
• An air supply / extractor box alone does not ensure compliance with the limit value.
Safe operation is only possible when the negative pressure in the room where the appliance is located does
not exceed 4 Pa (0.04 mbar). This can be achieved when the air required for combustion can flow through
openings that are not closable, for example in doors, windows, in conjunction with an air supply / extractor box
or through other technical measures. In any case, consult a qualified chimney sweep who can assess the entire
ventilation of your house and propose appropriate measures for adequate ventilation.
If the hood is used exclusively in the recirculation mode, unrestricted operation is possible.
WARNING
Fire hazard from flying sparks. Only install equipment on a fireplace for solid fuels (for example,
wood or coal), if a closed, non-removable cover is available.

12
Installation
1. The ceiling must bear at least 40kgs weight, and the thickness of the ceiling must be more than 30 mm, see
pic 2. Drill 1*170mm round hole in the ceiling.
2. According to the hanging board, drill 12 holes in the ceiling, see pic 2. 12 ST6*40 mm big flat screws will be
used to fix the hanging board on the ceiling, and then 8 M4*10 screws and a M4 nut with gasket will be used
to connect the angle iron into the hanging board, see pic 1. After calculating the length of the angle iron, 16
M4*10 big flat screws and a M4 nut with gasket should be used to connect the angle iron and another angle
iron (the overlap length of angle iron can not be less 100 mm).
3. Let one side of the extensible pipe go outside through the hole of 170MM, see pic 3.
4. 4 ST4*8 big flat screws will be used to connect the internal chimney into the hanging board. Then put up the
external chimney, two hooks will be used to put up the external chimney in order to the next installation, see pic 4.
5. 4 ST4*8 big flat screws will be used to install the outlet, see pic 5.

13
6. Hold up the hood, 16 M4*10 big flat screws will be used to connect the hood body into angle iron, see pic 6.
7. Put the extendable pipe on the outlet,see pic.7.
8. After ensuring everything is ok, put down the hook and the external chimney, then the installation is com-
plete, see pic 8.
Important Hints on Installation
• Please ensure the installation area is clean or free of debris before installation.
• Do not share the air ventilation tube with other usage such as gas tube, warmer tube, etc.
• The ventilation tube has a flexibility of ≥120° from the beginning point until the connections to the external wall.
• Please ensure the extractor the effectiveness of the operation level after the installation.

14
Installation of Activated Carbon Filter
Note: The activated carbon filter is NOT included in the scope of delivery and must be purchased separately!
Activated carbon filter can be used to trap odors. Normally the activated carbon filter should be changed at
three or six months according to your cooking habit. The installation procedure of activated carbon filter is as
below:
1. In order to install the activated carbon filters, the aluminium filter should be removed first. Press the lock and
pull it downward as below:
2. Plug the activated carbon filter into the unit and turn it in anti-clockwise direction. Repeat the same on the
other side.
Important Notes on Installation
• Make sure the filter is securely locked. Otherwise, it would loosen and cause dangerous.
• When activated carbon filter attached, the suction power will be lowered.

15
Buttons and Functions
Model 10030823
1 Push Stop button, and the motor will stop.
2 Push the Low button, the buzzer will buzz once, and the motor runs at low speed.
3 Push the Mid button, the buzzer will buzz once, and the motor runs at mid speed.
4 Push the High button, the buzzer will buzz once, and the motor runs at high speed.
5 Push the Light button, and the two lighting lamps light. Push it again and the lamps will turn off.
Model 10020822
1. Timer button: This is a 9 minute timer. When the hood is working, press this button to set a time for motor
operation.press the botton ,LED display will be shown 9.8.7.6 until 0, When LCD shows 0, After 30 seconds
without operation; the backlight will disappear. But please note the Lamp is not under control of timer.
2. Light button: Press the button, the LED light will turn on, and button indicator light will be lighting. Press it
again, The LED light and indicator light will turn off. Repeat
3. Speed button: the motor has the low speed, mid. speed and high speed. When the hood is working with low
speed,LED display will show 1. Press the botton ,then the hood will transfer to the mid speed for working;
the LED will show 2 , press the speed button again, the hood will transfer to the high speed for working
immediately. And so on.
4. Power on and off: Connect the power, control panel will be lighting, cooker hood enter into standby mode.
The light will shut off automatically after 30 seconds if without any operation. If you want to stop the hood
now; press the button once.

16
Cleaning and Care
The cleaning of the filter mesh
The filter mesh is made of high-density stainless steel. Please do not use the corrosive detergent on it. Main-
taining the cleanliness of the filter is important to keep the cooker hood operating effectively. Please follow
the guide lines as stated below.
Method 1:
Soak the mesh into 40-50c lukewarm water that has been mixed with some detergent for 3 -5 minutes. Brush
the mesh softly as the texture is delicate and easily will damage.
Method 2:
The mesh also can be cleaned using dishwasher set with temperature at around 60 degrees.
Notice of cleaning cooker hood
• To protect the body of the cooker hood from deteriorate, is advisable to clean with hot water plus non-
corrosive detergent once every month if the cooker hood is used regularly.
• Please do not use abrasive detergent as it will damage the body of the cooker hood.
• The motor and other spare parts should keep in dry condition, as it will cause hazardous should there is
contact with water.
• Please switch off the cooker hood before cleaning.
• The carbon filter shouldn’t be exposed to heat.
• Please do not open the fixed bar at the carbon filter.
• Should there is any faulty on the plug or the cord, please replace it with special soft cord.
Troubleshooting
Fault Cause Solution
Light on, but fan does
not work
The fan blade is jammed. Switch of the unit and repair by qualified
service personnel only.
The motor is damaged.
Both light and fan do
not work
light bulb burn. Replace the bulb with correct rating.
Power cord looses. Plug in to the power supply again.
Serious Vibra-tion of
the unit
The fan blade is damaged. Switch of the unit and repair by qualified
service personnel only.
The fan motor is not fixed
tightly.
The unit is not hung properly
on the bracket.
Take down the unit and check whether the
bracket is in proper location.
Suction per-formance
not good
Too long distance between the
unit and the cooking plane
Readjust the distance to 65-75cm

17
Hints on Disposal
According to the European waste regulation 2002/96/EC this symbol on the product
or on its packaging indicates that this product may not be treated as household waste.
Instead it should be taken to the appropriate collection point for the recycling of electrical
and electronic equipment. By ensuring this product is disposed of correctly, you will help
prevent potential negative consequences for the environment and human health, which
could otherwise be caused by inappropriate waste handling of this product. For more de-
tailed information about recycling of this product, please contact your local council or your
household waste disposal service.
Declaration of Conformity
Producer: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germany.
This product is conform to the following European Directives:
2014/30/EU (EMC)
2014/35/EU (LVD)
2011/65/EU (RoHS)
2009/125/EC (ErP)

18
Estimado cliente,
Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamen-
te las instrucciones de uso con el fin de evitar posibles daños técnicos. La empresa no se responsabiliza de los
daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad.
Índice
Datos técnicos 18
Indicaciones de seguridad 18
Instalación 20
Montaje del filtro de carbón activo 22
Botones y funciones 23
Mantenimiento y cuidado 24
Detección y reparación de anomalías 24
Indicaciones sobre la retirada del aparato 22
Declaración de conformidad 25
Datos técnicos
Número de artículo 10030822, 10030823
Fuente de alimentación 220-240 V ~ 50-60 Hz
Indicaciones de seguridad
• Desenchufe el cable de alimentación de la toma de corriente antes de instalar, limpiar o realizar obras de
mantenimiento en el aparato.
• Instale el aparato como se describe en las instrucciones.
• La instalación debe llevarse a cabo por un técnico especializado.
• Retire de inmediato el material del embalaje para que los niños no jueguen con él y no se lesionen.
• Preste atención a los cantos vivos del aparato, especialmente durante la instalación o limpieza.
• Cuando instale el aparato, tenga en cuenta las siguientes distancias recomendadas entre los bordes superi-
ores de la cocina y los bordes inferiores del extractor:
Cocina de gas: 70 cm
Cocina eléctrica: 70 cm
Cocina de carbón o aceite: 80 cm
• Asegúrese de que la tubería no esté doblada más de 90°, ya que reduciría la eficacia del extractor.
• La campana extractora es de uso doméstico solo.
• Si utiliza una cocina de gas, siempre coloque la tapa a las ollas o sartenes.
• No utilice la campana extractora sin el filtro de grasa o con un filtro de grasa extremadamente sucio.
• En modo de extracción, se elimina el aire de la cocina. Asegúrese de que haya una ventilación adecuada. La
campana elimina los olores de la cocina, pero no el humo.
• Asegúrese de tener una ventilación adecuada cuando utilice la campana extractora con una cocina de gas o
una cocina con combustibles líquidos.

19
• No instale el aparato encima de una parrilla de grandes temperaturas.
• No deje la sartén con aceite o grasa caliente desatendida, ya que el aceite podría incendiarse.
• No trabaje con fuego abierto debajo de la campa extractora.
• Si el aparato se estropea, no lo vuelva a utilizar.
• Si el cable de alimentación o la toma de corriente están dañados, deberán ser reparados por un técnico
autorizado u otra persona cualificada.
• Niños a partir de 8 años y personas con discapacidades físicas y psíquicas podrán utilizar el aparato sola-
mente si están bajo supervisión y conocen su funcionamiento y las condiciones de seguridad.
• Durante la limpieza, siga el manual de instrucciones.
• No flamee debajo de la campana extractora.
• Atención: La superficie del aparato puede calentarse durante el funcionamiento.
• Asegúrese de que siempre haya acceso libre a la toma de corriente.
Información importante sobra la campana extractora
ATENCIÓN
¡Peligro de intoxicación a través del gas de escape succionado! No utilice el aparato en modo
extracción si está funcionando junto con aparatos de fuego abierto y una óptima circulación de
aire no está garantizada.
Los aparatos de fuego abierto (como estufa a gas, aceite, leña o carbón, termosifón o calentador de agua) ex-
traen el aire de la sala y lo transportan mediante el tubo de aire de escape o la chimenea hacia el exterior. En
modo extracción, se extrae el aire de la cocina y de los espacios adyacentes. Sin el aire adicional suficiente, se
crea una presión hipoatmosférica. Los gases tóxicos provenientes de la chimenea o el tubo de aire de escape
pueden introducirse de nuevo en la vivienda.
• Asegúrese de que esté garantizado un suministro de aire suficiente y que el aire pueda circular.
• Un sistema de suministro/extracción de aire no es suficiente para asegurar el cumplimiento de los valores
límites.
Un funcionamiento seguro es solamente posible si la presión atmosférica del espacio donde está situado el
aparato de fuego abierto no excede 4 Pa (0,04 mbar). Esto se consigue cuando el aire necesario para la com-
bustión puede introducirse a través de los orificios de las puertas y ventas en combinación con un sistema de
suministro/extracción de aire. En todo caso, aconséjese con un deshollinador, quien puede valorar todo el
sistema de ventilación de la casa, así como proponer medidas necesarias para la ventilación.
Si la campana se utiliza exclusivamente en modo de aire circulante, puede funcionar sin ilimitaciones.
ATENCIÓN
¡Riesgo de quemaduras por las chispas! Solamente instale la campana extractora encima de un
aparato de fuego de combustibles sólidos (como leña o carbón) si hay disponible una cubierta
cerrable y no extraíble.

20
Instalación
1. El techo en el que se instalará la campana debe poder soportar al menos 40 kg y tener un mínimo de 30
mm de grosor. Taladre un orificio de 170 mm de grosor en el techo.
2. Haga 12 orificios en el techo, como se describe en la imagen 2, y fije el elemento de suspensión con los
tornillos de 6*40 mm. Utilice los tornillos 8 M4*10 y una tuerca hermética M4 con junta para fijar el ángulo
de hierro en el elemento de suspensión. Después de calcular la longitud del ángulo de hierro (véase imagen
1), utilice los tornillos 16 M4*10 y una tuerca hermética M4 para fijar otro ángulo de hierro en el ángulo de
hierro. ¡Los ángulos deben solaparse al menos 10 cm!
3. Introduzca una parte de la campana extractora a través del orificio en el techo (véase imagen 3).
4. Utilice los tornillos 4 ST4*8 para fijar la chimenea interna (véase imagen 4). Para instalar la chimenea exter-
na, necesitará los ganchos que aparecen ilustrados en la imagen 4.
5. Para fijar el revestimiento exterior, necesitará los tornillos 4 ST4*8 (véase imagen 5).
