Klarstein HEKTOR ECO User manual

www.klarstein.com
HEKTOR ECO
Dunstabzugshaube
Range Hood
Campana extractora
Hotte aspirante
Cappa aspirante
10034864 10034865

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten.
INHALTSVERZEICHNIS
Sicherheitshinweise4
Installation6
Aktivkohlelter einbauen (optional)8
Bedienfeld und Tastenfunktionen9
Reinigung und Wartung10
Fehlerbehebung11
Produktdatenblatt12
Hinweise zum Umweltschutz14
Hinweise zur Entsorgung14
Hersteller & Importeur (UK)14
TECHNISCHE DATEN
Artikelnummer 10034864, 10034865
Stromversorgung 220-240 V ~ 50/60 Hz
LED-Lampe 2x 2 W
Hinweis: Zu dieser Dunstabzugshaube können Sie unter der Artikelnummer
10032843 zusätzlich einen Aktivkohlelter erwerben. Besuchen Sie dafür unsere
Webseite: www.elektronik-star.de
English 15
Español 27
Français 39
Italiano 51

4
DE
SICHERHEITSHINWEISE
• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie
die Bedienungsanleitung zum späteren Nachschlagen gut auf.
• Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualizierten
Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen
Sie sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene
Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihrem Haushalt
entsprechen.
• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation
entstehen, übernehmen wir keine Haftung.
• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im
Haushalt und in ähnlichen Umgebungen vorgesehen.
• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer efzient
arbeitet.
• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.
• Verwenden Sie unter der Abzugshaube kein offenes Feuer.
• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller oder
einen Fachbetrieb.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen
dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen
Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen
vertraut gemacht wurden und die damit verbundenen Risiken verstehen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller,
einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt
werden.
• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere
Brennstoffe verbrennen, muss eine ausreichende Belüftung des Raumes vorhanden
sein.
• Flambieren Sie nicht unter der Abzugshaube.
• Achtung: Die Geräteoberäche kann während des Betriebs heiß werden.
Wichtige Hinweise zur Installation
• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von
Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht für
Geräte, die nur die Luft in den Raum zurückführen).
• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.

5
DE
Wichtige Hinweise zum Abluftbetrieb
WARNUNG
Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das
Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer
raumluftabhängigen Feuerstätte betrieben wird und keine
ausreichende Luftzirkulation garantiert wird.
Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder
Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr
oder einen Kamin ins Freie. Im Abluftbetrieb wird der Küche und den benachbarten
Räumen Luft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige
Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume zurückgesaugt
werden.
• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft
zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes
sicherzustellen.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der
Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie, wenn durch nicht-
verschließbare Öffnungen in Türen und Fenstern in Verbindung mit einem Zuluft-/
Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen
Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten
Lüftungsverbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen
Maßnahme zur Belüftung nennen.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb
ohne Einschränkung möglich.
Wichtige Hinweis zur Demontage des Geräts
• Die Demontage gleicht der Installation/Montage in umgekehrter Reihenfolge.
• Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um Verletzungen
zu vermeiden.

6
DE
INSTALLATION
1 2

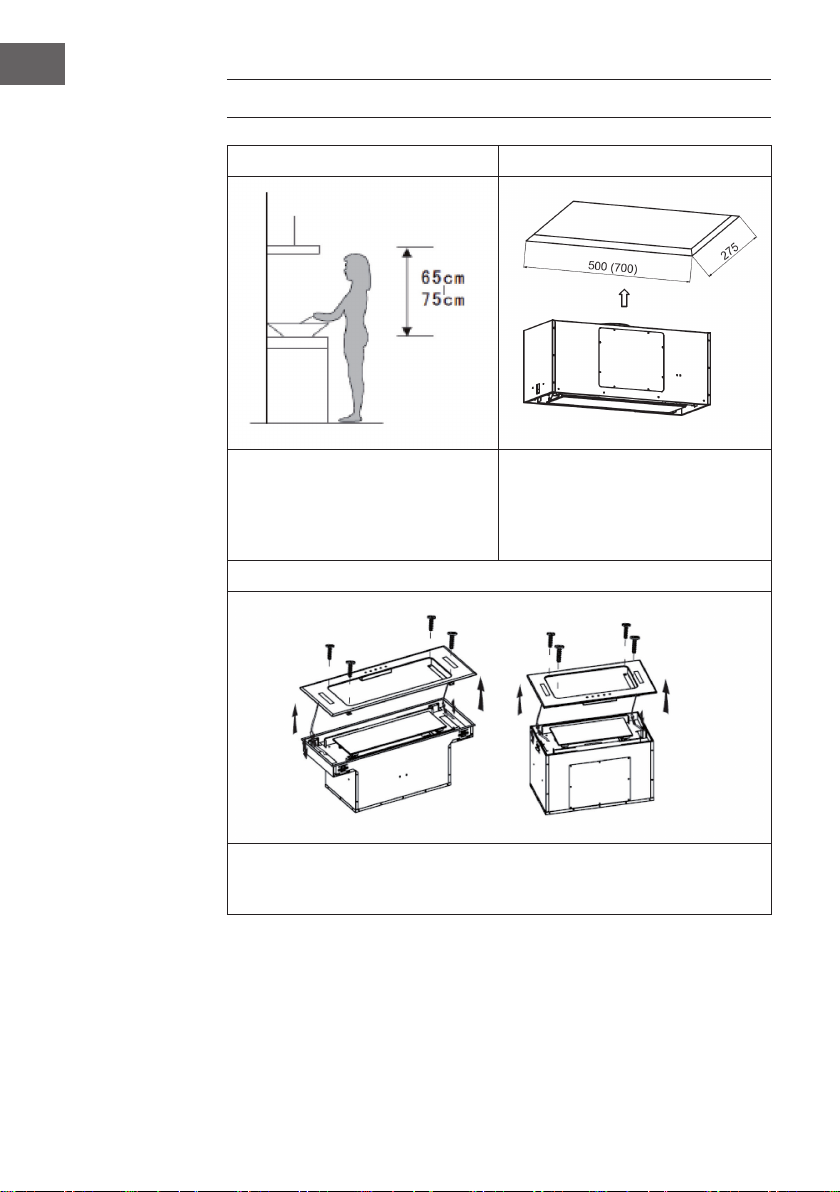

Die Dunstabzugshaube sollte in einem
Abstand von 65-75 cm (26-30 Zoll)
über der Kochäche platziert werden,
um eine optimale Wirkung zu erzielen.
Sägen Sie ein 500 (700)*275 mm
großes Loch in die Unterseite des
Hängeschranks. Achten Sie darauf,
dass die Lochkante zum Schrankrand
mindestens 35 mm Abstand hat.
3
Lösen Sie die 4 Schrauben an der äußeren Glasrahmenplatte mit einem
Schraubenzieher, ziehen Sie den Lichtdraht heraus und nehmen Sie die äußere
Glasrahmenplatte ab.

7
DE
4

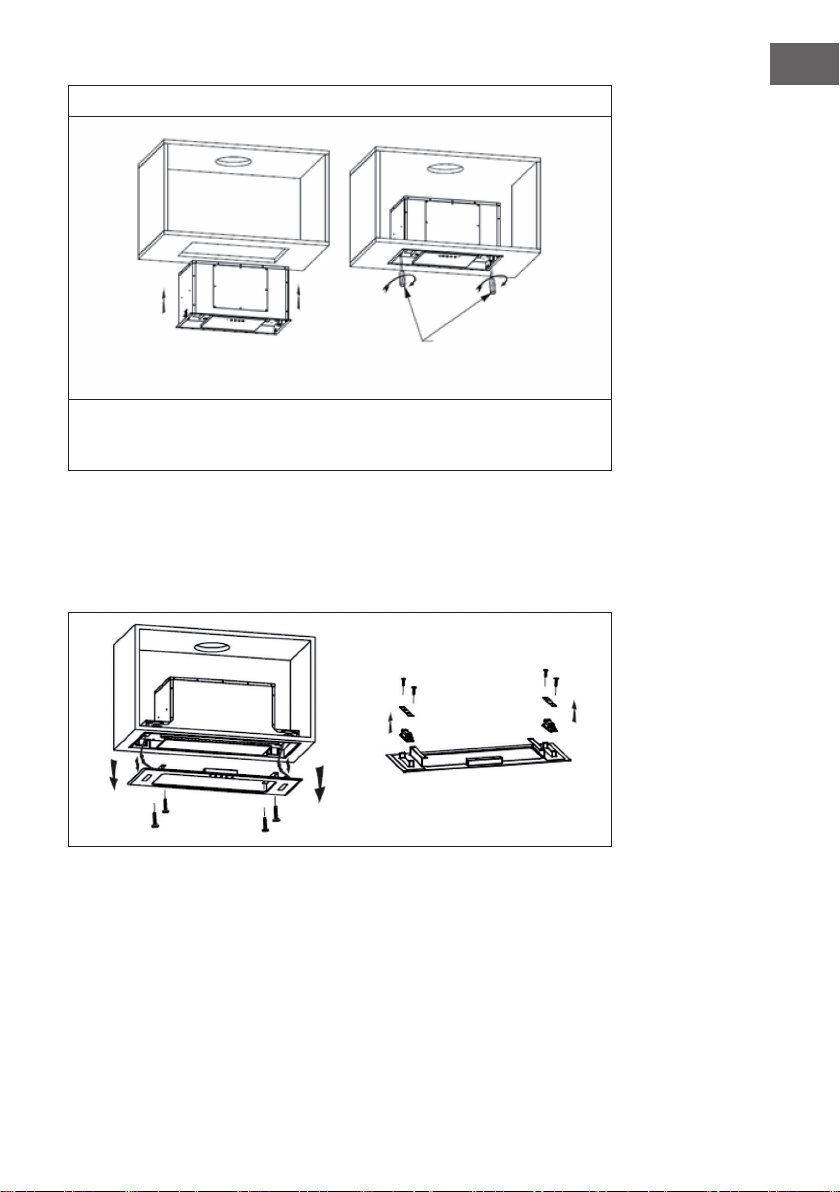

Setzen Sie die Haube in das Schrankgehäuse ein und ziehen Sie die Schrauben
mit einem Schraubenzieher an. Vergewissern Sie sich, dass die Haube fest sitzt.
Schließen Sie den Lichtdraht an und montieren Sie die äußere Glasrahmenplatte mit
Schrauben.
So wechseln Sie die Lampen
Lösen Sie die 4 Schrauben dem Schraubenzieher aus dem Glas, trennen Sie das Kabel
und nehmen Sie das Glas ab. Entfernen Sie die Lampenklammern und tauschen sie die
Lampen aus.
Schrauben im
Uhrzeigersinn
anziehen

8
DE
AKTIVKOHLEFILTER EINBAUEN (OPTIONAL)
Hinweis: Zu dieser Dunstabzugshaube können Sie unter der Artikelnummer
10032843 zusätzlich einen Aktivkohlelter erwerben. Besuchen Sie dafür unsere
Webseite: www.elektronik-star.de
1 2

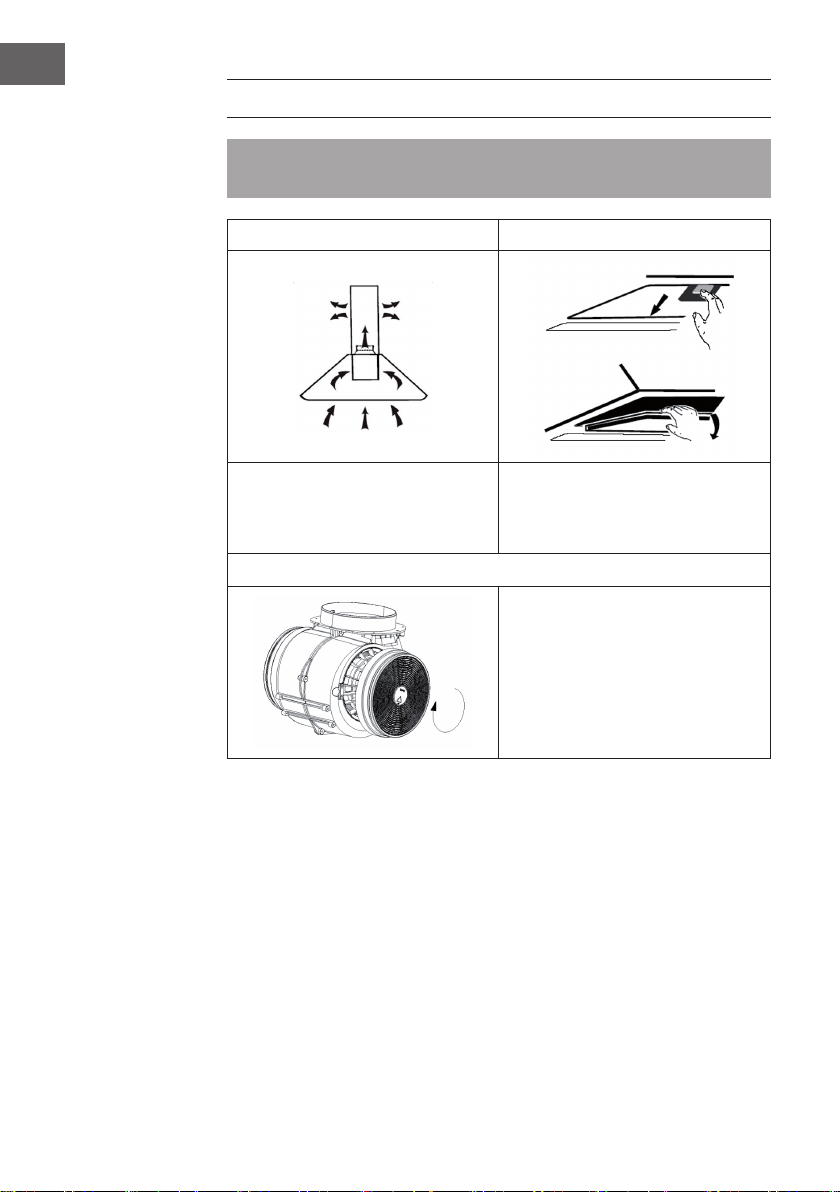

Mit einem Aktivkohlelter lassen sich
bei innenentlüfteten Abzugshauben
unangenehme Essensgerüche aus der
Luft ltern.
Um den Filter installieren zu können,
müssen sie zuerst den Fettlter entfernen.
Drücken Sie auf den Verschluss und
ziehen Sie ihn herunter.
3
Stecken Sie den Aktivkohlelter auf
den Lüfter und drehen Sie ihn im
Uhrzeigersinn fest. Wiederholen Sie
die Prozedur auf der anderen Seite.
Versichern Sie sich, dass der Filter fest
sitzt, andernfalls könnte er sich lösen
und eine Gefahr darstellen. Hinweis: Bei
installiertem Aktivkohlelter nimmt die
Absaugleistung etwas ab.

9
DE
BEDIENFELD UND TASTENFUNKTIONEN

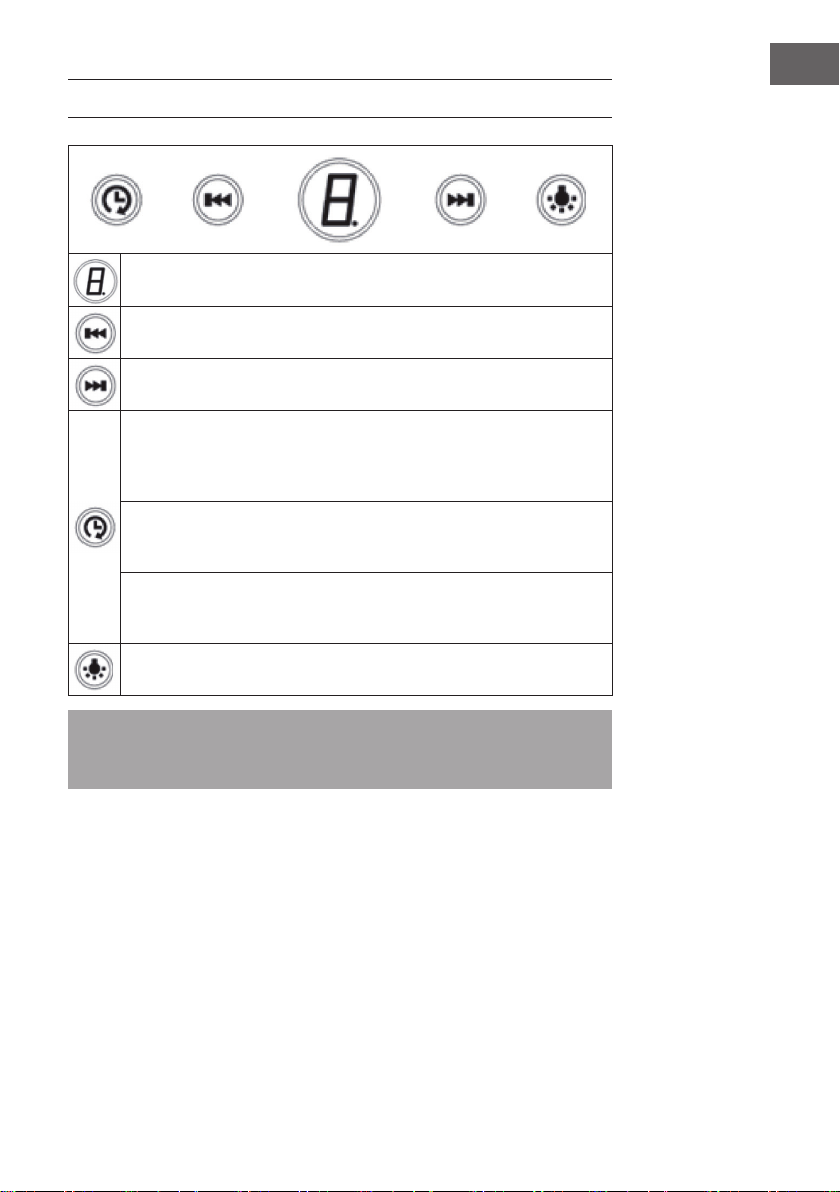

Drücken Sie auf die Taste, um die Dunstabzugshaube ein- oder
auszuschalten.
Drücken Sie im eingeschalteten Zustand auf die Taste, um die
Motorgeschwindigkeit zu verringern.
Drücken Sie im eingeschalteten Zustand auf die Taste, um die
Motorgeschwindigkeit zu erhöhen.
Drücken Sie während der Motor läuft oder aus ist 3 Sekunden lang auf die
Taste. Das Display blinkt und Sie können mit den Pfeiltasten den Ausschalt-
Timer von 1-9 Minuten einstellen. Falls Sie länger, als 10 Sekunden keine
Taste drücken, wird die Einstellung automatisch gespeichert.
Wenn der Motor läuft und der Ausschalt-Timer aktiviert wurde, können Sie
die Einstellung jederzeit anpassen. Das Display zeigt die Zeit an, bis der
Motor automatisch ausgeht.
Wenn der Motor aus ist, läuft der Countdown nicht. Sobald Sie den Motor
einschalten, startet der Countdown und das Display zeigt die Zeit an, bis der
Motor automatisch ausgeht.
Drücken Sie auf die Taste, um das Licht ein- oder auszuschalten.
Hinweis: Wenn Sie im eingeschalteten Zustand länger als 2 Minuten keine Taste
drücke, erlischt das Display. Drücken Sie eine beliebige Taste, um das Display wieder
einzuschalten.

10
DE
REINIGUNG UND WARTUNG
Schalten Sie die Dunstabzugshaube vor der Reinigung und Wartung aus und ziehen Sie
den Stecker aus der Steckdose. Die Außenächen sind anfällig für Kratzer und Flecken.
Benutzen Sie daher zur Reinigung keine Scheuermittel und wischen Sie Rückstände von
alkalischen oder saure Substanzen (Zitronensaft, Essig) nach der Reinigung umgehend
weg.
Edelstahloberächen
Der Edelstahl muss regelmäßig gereinigt werden, um eine lange Lebensdauer zu
gewährleisten. Verwenden Sie dazu Edelstahlreiniger. Wischen Sie immer entlang der
Maserung des Edelstahls, um zu verhindern, dass kreuzende Kratzspuren entstehen.
Bedienfeldoberäche
Das Bedienfeld kann mit einem feuchten Lappen und einem milden Geschirrspülmittel
gereinigt werden. Vergewissern Sie sich vor der Reinigung, dass das Tuch sauber und
gut ausgewrungen ist. Verwenden Sie ein trockenes, weiches Tuch, um überschüssige
Feuchtigkeit nach der Reinigung zu entfernen.
Monatliche Reinigung der Fettlter
Reinigen Sie den Filter jeden Monat, um Brandgefahr zu vermeiden. Der Filter sammelt
Fett, Rauch und Staub und beeinusst somit die Efzienz der Dunstabzugshaube. Wenn
der Filter nicht gereinigt wird, sammeln sich dort Fettreste. Reinigen Sie den Filter mit
Wasser und etwas Spülmittel und lassen Sie ihn hinterher an der Luft trocknen.

11
DE
FEHLERBEHEBUNG
Fehler Mögliche Ursache Lösung
Das Licht ist an, aber der
Motor läuft nicht.
Die Lüftung ist blockiert. Entfernen Sie die
Blockade.
Der Kondensator ist
kaputt.
Lassen Sie den
Kondensator ersetzen.
Der Motor ist kaputt. Lassen Sie den Motor
ersetzen.
Der Motor riecht
merkwürdig.
Lassen Sie den Motor
ersetzen.
Das Licht ist aus und der
Motor läuft nicht.
Das Licht ist kaputt. Lassen Sie das Licht
ersetzen.
Der Stecker ist lose. Stecken Sie den Stecker
fest in die Steckdose.
Das Gehäuse vibriert. Das Rotorblatt des Lüfters
ist beschädigt.
Ersetzen Sie das Blatt.
Der Motor sitzt nicht fest. Befestigen Sie den Motor.
Das Gehäuse hängt lose. Befestigen Sie das
Gehäuse.
Die Luft wird nicht richtig
abgesaugt.
Der Abstand zwischen
Herd und Abzugshaube ist
zu groß.
Verringern Sie den
Anstand.
Zu starke Luftzirkulation
durch offene Fenster und
Türen.
Achten Sie darauf, dass
kein Durchzug entsteht.

12
DE
PRODUKTDATENBLATT
Angaben nach Verordnung (EU) Nr. 65/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201
4+A12:2015
Artikelnummer 10034864, 10034865
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEChood 47,0 kWh/Jahr
Energieefzienzklasse B
uiddynamische Efzienz FDEhood 24,7
Klasse für die uiddynamische
Efzienz
B
Beleuchtungsefzienz LEhood 32,3 Lux/W
Beleuchtungsefzienzklasse A
Fettabscheidegrad GFEhood 53,8 %
Klasse für den Fettabscheidegrad F
Luftstrom bei minimaler und bei
maximaler Geschwindigkeit im
Normalbetrieb, ausgenommen den
Betrieb auf der Intensivstufe oder
Schnelllaufstufe
399,9 / 565,8 m³/h
Luftstrom im Betrieb auf der
Intensivstufe oder Schnelllaufstufe
-m³/h
A-bewertete Luftschallemissionen
bei minimaler und maximaler
verfügbarer Geschwindigkeit im
Normalbetrieb
65 / 69 dB
A-bewertete Luftschallemissionen
im Betrieb auf der Intensivstufe
oder Schnelllaufstufe
- dB
Leistungsaufnahme im Aus-Zustand Po0W
Leistungsaufnahme im
Bereitschaftszustand
Ps- W
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland

13
DE
Angaben nach Verordnung (EU) Nr. 66/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201
4+A12:2015
Artikelnummer 10034864, 10034865
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEChood 47,0 kWh/Jahr
Zeitverlängerungsfaktor f 1,1
Fluiddynamische Efzienz FDEhood 24,7
Energieefzienzindex EEIhood 60,3
Gemessener Luftvolumenstrom im
Bestpunkt
QBEP 268,5 m³/h
Gemessener Luftdruck im Bestpunkt PBEP 364 Pa
Maximaler Luftstrom Qmax 565,8 m³/h
Gemessene elektrische
Eingangsleistung im Bestpunkt
WBEP 109,9 W
Nennleistung des
Beleuchtungssystems
WL4W
Durchschnittliche
Beleuchtungsstärke des
Beleuchtungssystems auf der
Kochoberäche
Emiddle 129 Lux
Gemessene Leistungsaufnahme im
Bereitschaftszustand
Po- W
Gemessene Leistungsaufnahme im
Aus-Zustand
Ps0W
Schallleistungspegel LWA 69 dB
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland

14
DE
HINWEISE ZUM UMWELTSCHUTZ
• Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit die
Dunstabzugshaube efzient und mit einem geringen Betriebsgeräusch arbeiten kann.
• Passen Sie die Gebläsedrehzahl an die beim Kochen entstehende Dampfmenge
an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je niedriger die
Gebläsedrehzahl ist, desto weniger Energie wird verbraucht.
• Wenn beim Garen große Mengen Dampf entstehen, wählen Sie rechtzeitig eine
höhere Gebläsedrehzahl. Wenn sich der Kochdampf bereits in der Küche verteilt
hat, muss die Dunstabzugshaube länger betrieben werden.
• Schalten Sie die Dunstabzugshaube aus, wenn Sie sie nicht mehr benötigen.
• Schalten Sie die Beleuchtung aus, wenn Sie diese nicht mehr benötigen.
• Reinigen Sie den Filter in regelmäßigen Abständen und tauschen Sie ihn ggf. aus,
um die Effektivität des Lüftungssystems zu erhöhen und Brandgefahr zu vermeiden.
• Setzen Sie beim Kochen immer den Deckel auf, um Kochdampf und Kondenswasser
zu reduzieren.
HINWEISE ZUR ENTSORGUNG
Wenn es in Ihrem Land eine gesetzliche Regelung zur
Entsorgung von elektrischen und elektronischen Geräten
gibt, weist dieses Symbol auf dem Produkt oder auf der
Verpackung darauf hin, dass dieses Produkt nicht im
Hausmüll entsorgt werden darf. Stattdessen muss es zu
einer Sammelstelle für das Recycling von elektrischen
und elektronischen Geräten gebracht werden. Durch
regelkonforme Entsorgung schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.
Informationen zum Recycling und zur Entsorgung dieses
Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder
Ihrem Hausmüllentsorgungsdienst.
HERSTELLER & IMPORTEUR (UK)
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Importeur für Großbritannien:
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom

15
EN
Dear Customer,
Congratulations on purchasing this device. Please read the
following instructions carefully and follow them to prevent
possible damages. We assume no liability for damage caused
by disregard of the instructions and improper use. Scan the QR
code to get access to the latest user manual and more product
information.
CONTENT
Safety Instructions16
Installation18
Installing a Carbon Filter (optional)20
Control Panel and Key Functions21
Cleaning and Maintenance22
Troubleshooting23
Product Data Sheet24
Notes on Environmental Protection26
Disposal Considerations26
Manufacturer & Importer (UK)26
TECHNICAL DATA
Item number 10034864, 10034865
Power supply 220-240 V ~ 50/60 Hz
LED lamp 2x 2 W
Note: You can also purchase an activated carbon lter for this cooker hood under
item number 10032843. Please visit our website: www.hi-tower.co.uk

16
EN
SAFETY INSTRUCTIONS
• Thank you for purchasing this cooker hood. Please read the instruction manual
carefully before you use the cooker hood, and keep it in a safe place.
• The installation work must be carried out by a qualied electrician or competent
person. Before you use the cooker hood, make sure that the voltage (V) and the
frequency (Hz) indicated on the cooker hood are exactly the same as the voltage
and the frequency in your home.
• The manufacturer and the agent will not bear any responsibility for the damage
caused by inappropriate installation and usage.
• Children under the age of 8 must not use the cooker hood.
• The appliance is not intended for commercial use, but only for household and
similar environments.
• The cooker hood and its lter mesh should be cleaned regularly in order to keep it
in good working order.
• Before cleaning, switch the power off at the main supply.
• Clean the cooker hood according to the instruction manual and keep the cooker
hood from the danger of burning.
• Prohibit putting the cooker hood by re.
• If the appliance does not function normally, contact the manufacturer or a specialist
company.
• This device may be only used by children 8 years old or older and persons with
limited physical, sensory and mental capabilities and / or lack of experience
and knowledge, provided that they have been instructed in use of the device by a
responsible person who understands the associated risks.
• If the supply cord is damaged, it must be replaced by the manufacturer, its service
agent or similarly qualied persons in order to avoid a hazard.
• If the range hood is used at the same time as appliances burning gas or other fuels,
the room must be adequately ventilated.
• Do not ambé under the range hood. Accessible parts may become hot when used
with cooking appliances.
Important hints on installation
• The air must not be discharged into a ue that is used for exhausting fumes from
appliances burning gas or other fuels (not applicable to appliances that only
discharge the air back into the room).
• Regulations concerning the discharge of air have to be fullled.

17
EN
Important notes about the extraction mode
WARNING
Risk of poisoning from exhaust gases sucked back. Never operate
the device in extraction mode simultaneously with an open flue
appliance when there is not adequate airflow guaranteed.
Open  ue combustion equipment (for example, gas, oil, wood or coal- red heaters,
tankless water heaters, water heaters) pulls combustion air from the room and runs
it through an exhaust pipe or chimney to the outside. In the extraction mode, indoor
air is removed from the kitchen and the adjacent rooms - without suf cient air intake
this creates a vacuum. Toxic gases from the chimney or extraction  ue can thereby be
sucked back into the living spaces.
• Always ensure that a suf cient supply of fresh air is guaranteed and that the air can
circulate.
• An air supply / extractor box alone does not ensure compliance with the limit
value.
Safe operation is only possible when the negative pressure in the room where the
appliance is located does not exceed 4 Pa (0.04 mbar). This can be achieved when
the air required for combustion can  ow through openings that are not closable, for
example in doors, windows, in conjunction with an air supply / extractor box or
through other technical measures. In any case, consult a quali ed chimney sweep who
can assess the entire ventilation of your house and propose appropriate measures for
adequate ventilation.
If the hood is used exclusively in the recirculation mode, unrestricted operation is
possible.
Important note on disassembly of the device
• Disassembly is similar to installation/assembly in reverse order.
• Take a second person to help you during disassembly to avoid injuries.

18
EN
INSTALLATION
1 2
The cooker hood should be placed
65-75 cm (26-30 inches) above the
cooking surface for optimum effect.
Saw a 500 (700)*275 mm hole in the
underside of the wall cabinet. Make sure
that the edge of the hole is at least 35
mm from the edge of the cabinet.
3
Loosen the 4 screws on the outer glass frame plate with a screwdriver, pull out the
light wire and remove the outer glass frame plate.

19
EN
4
Insert the cover into the cabinet housing and tighten the screws with a screwdriver.
Make sure the hood is rmly seated. Connect the light wire and mount the outer glass
frame plate with screws.
Light Replacement
Use screw driver to undo 4 screws from the glass, disconnect the wire and take out the
glass,undo the screw on lamp bracket and change lamp.
Tighten screws
clockwise

20
EN
INSTALLING A CARBON FILTER (OPTIONAL)
Note: You can also purchase an activated carbon lter for this cooker hood under
item number 10032843. Please visit our website: www.hi-tower.co.uk
1 2
Activated carbon lter can be used to
trap odours.
In order to install the activated carbon
lter, the grease lter should be
detached rst. Press the lock and pull it
downward.
3
Plug the activated carbon lter into the
unit and turn it in clockwise direction.
Repeat the same on the other side.
Make sure the lter is securely locked.
Otherwise, it would loosen and cause
dangerous. When activated carbon
lter attached, the suction power will
be lower.
