Klaxon KLICK Electric User manual

MANUALE D’USO / USER MANUAL
GEBRAUCHSANLEITUNG / MANUEL D’EMPLOI
(ITA – ENG – DEU – FRA)
Dispositivi / Devices / Vorrichtungen / Appareils
KLICK ELECTRIC

KLAXON Mobility Gmbh – ITA
Manuale d'uso KLICK Electric (ITA) - rev.6.1 del 15.06.2018
0
Gentile Cliente,
La ringraziamo per aver scelto un prodotto della gamma KLICK e le diamo il benvenuto.
Speriamo vivamente che i prodotti di KLAXON MOBILITY possano migliorare la sua giornata e le sue attività
in tutte le loro forme e rimaniamo a disposizione per qualunque informazione o chiarimento. La invitiamo
inoltre a rimanere aggiornato sulle ultime novità della nostra gamma di prodotti, sugli accessori disponibili
e sugli eventi e le iniziative promosse dalla nostra azienda.
Ci può contattare scrivendo una email a [e-mail], attraverso il nostro sito web all’indirizzo
www.klaxon-klick.com, oppure su Facebook accedendo alla pagina www.facebook.com/klaxonklickworld.
La informiamo altresì che KLAXON MOBILITY GMBH, come da normativa europea, è in
possesso della Certificazione CE per tutti i prodotti della gamma KLICK; essi vengono
classificati come dispositivi medici di Classe I e sono conformi ai requisiti essenziali di
sicurezza indicati nell’Allegato I della Dir. 93/42/CEE emendata con la Direttiva 2007/47.
Ringraziandola nuovamente per aver scelto i nostri prodotti, Le auguriamo buona giornata e buon
divertimento.
Cordiali Saluti,
Lo Staff di KLAXON MOBILITY GMBH

KLAXON Mobility Gmbh – ITA
Manuale d'uso KLICK Electric (ITA) - rev.6.1 del 15.06.2018
1
INDICE
INFORMAZIONI PRELIMINARI
PAG.3
1. AVVERTENZE
PAG.3
2. AVVISI DI SICUREZZA
PAG.4
3. DESTINAZIONE D’USO DEL DISPOSITIVO
PAG.4
4. AMBIENTE DI UTILIZZO
PAG.4
5. LIMITI D’USO
PAG.5
6. REQUISITI UTILIZZATORE
PAG.5
7. AVVERTENZE EPRECAUZIONI
PAG.5

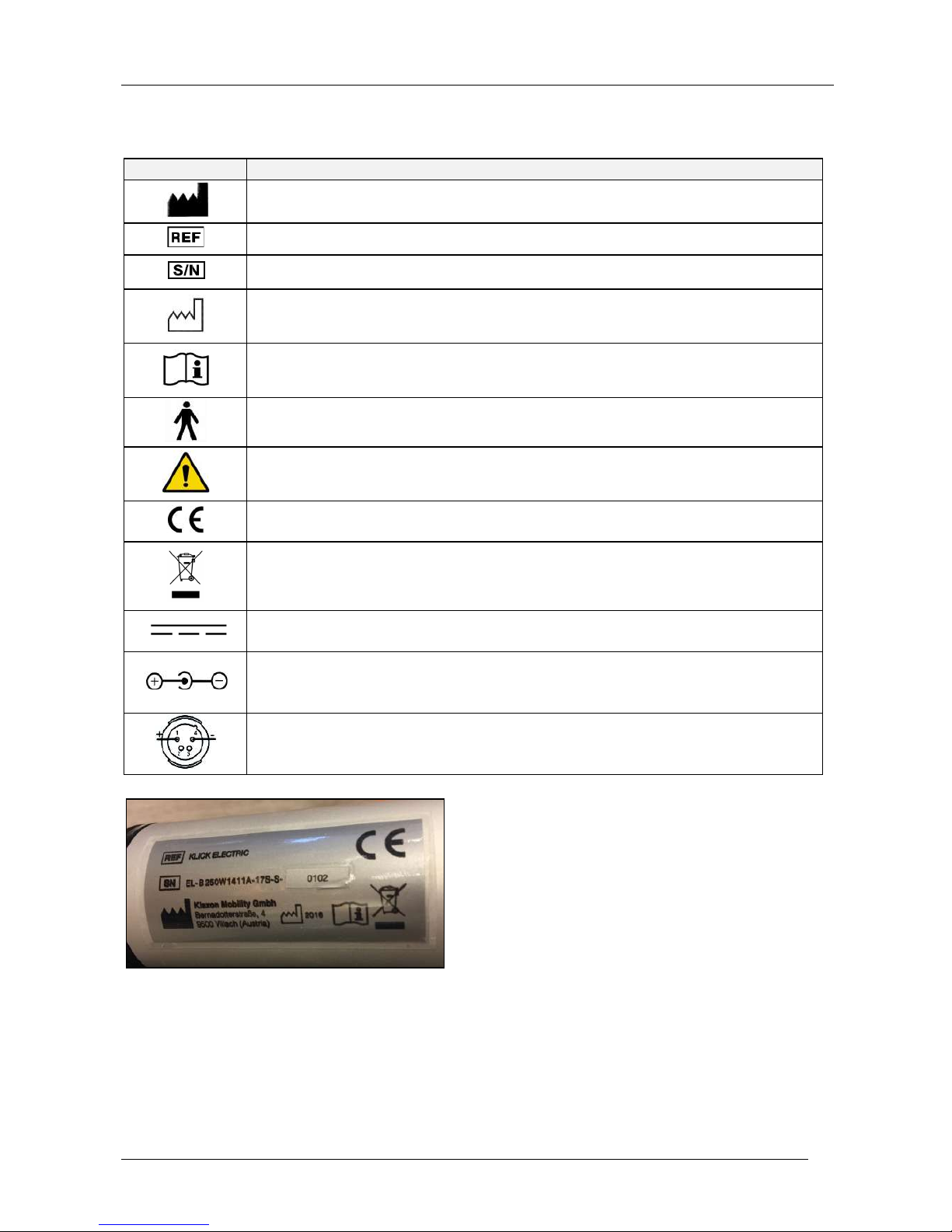

8. MARCATURE
PAG.8
9. DESCRIZIONE DEL PRODOTTO
PAG.8
9.1 COMPOSIZIONE DEL PRODOTTO
PAG.8
9.2 SISTEMA DI AGGANCIO KLICK®
PAG.9
9.3 CARICABATTERIA
PAG.10
9.4 ACCESSORI
PAG.10
9.5 DOCUMENTAZIONE
PAG.10
10. INSTALLAZIONE ED AGGANCIO
PAG.10
10.1 INSTALLAZIONE
PAG.10
10.2 FASI DI AGGANCIO
PAG.10
10.3 CARROZZINA
PAG.11
11. FUNZIONAMENTO VERSIONE KLICK ELECTRIC
PAG.11
11.1 INTERFACCIA UTENTE
PAG.11
11.2 ACCENSIONE ESETUP DEL DISPOSITIVO
PAG.11
11.3 UTILIZZO
PAG.11
11.4 SPEGNIMENTO ESGANCIO DALLA CARROZZINA
PAG.12
12. FUNZIONAMENTO VERSIONE KLICK ELECTRIC TETRA
PAG.12
12.1 INTERFACCIA UTENTE
PAG.12
12.2 ACCENSIONE ESETUP DEL DISPOSITIVO
PAG.13
12.3 UTILIZZO
PAG.13
12.4 SPEGNIMENTO ESGANCIO DALLA CARROZZINA
PAG.14
13. FUNZIONAMENTO VERSIONE KLICK ELECTRIC RACE
PAG.14
13.1 INTERFACCIA UTENTE
PAG.14
13.2 ACCENSIONE ESETUP DEL DISPOSITIVO
PAG.14
13.3 UTILIZZO
PAG.15
13.4 SPEGNIMENTO ESGANCIO DALLA CARROZZINA
PAG.15
14. FUNZIONAMENTO VERSIONE KLICK ELECTRIC RACE TETRA
PAG.16
14.1 INTERFACCIA UTENTE
PAG.16
14.2 ACCENSIONE ESETUP DEL DISPOSITIVO
PAG.16
14.3 UTILIZZO
PAG.17
14.4 SPEGNIMENTO ESGANCIO DALLA CARROZZINA
PAG.17
15. FUNZIONAMENTO VERSIONE KLICK ELECTRIC MONSTER
PAG.17
15.1 INTERFACCIA UTENTE
PAG.17

KLAXON Mobility Gmbh – ITA
Manuale d'uso KLICK Electric (ITA) - rev.6.1 del 15.06.2018
2
15.2 ACCENSIONE ESETUP DEL DISPOSITIVO
PAG.18
15.3 UTILIZZO
PAG.18
15.4 SPEGNIMENTO ESGANCIO DALLA CARROZZINA
PAG.19
16. FUNZIONAMENTO VERSIONE KLICK ELECTRIC MINI
PAG.19
16.1 INTERFACCIA UTENTE
PAG.19
16.2 ACCENSIONE ESETUP DEL DISPOSITIVO
PAG.19
16.3 UTILIZZO
PAG.20
16.4 SPEGNIMENTO ESGANCIO DALLA CARROZZINA
PAG.21
16.5 CHIUSURA /APERTURA PER IL TRASPORTO
PAG.21
17. PULIZIA
PAG.21
18. MANUTENZIONE
PAG.22
18.1 MANUTENZIONE PERIODICA
PAG.22
18.2 ANOMALIE DI FUNZIONAMENTO
PAG.22
18.3 BATTERIA FLY SLIM (2,5 AH)
PAG.23
18.4 BATTERIA FLY PLUS (2,5 AH)
PAG.23
18.5 BATTERIA FLY MINI (2,5 AH)
PAG.23
18.6 BATTERIA SLIM (5,8 AH)
PAG.24
18.7 BATTERIA MINI (5,8 AH)
PAG.24
18.8 BATTERIA PLUS (11 AH)
PAG.24
18.9 BATTERIA RACE (11 AH)
PAG.25
19. DATI TECNICI
PAG.26
19.1 CLASSIFICAZIONI DISPOSITIVO
PAG.26
19.2 PRESTAZIONI
PAG.26
19.3 DATI DIMENSIONALI
PAG.26
19.4 CONDIZIONI AMBIENTALI DI UTILIZZO
PAG.27
19.5 CONDIZIONI AMBIENTALI DI TRASPORTO ED IMMAGAZZINAMENTO
PAG.28
19.6 SCHEDA TECNICA CARICABATTERIA
PAG.28
19.7 SCHEDA TECNICA BATTERIE
PAG.28
19.8 CARATTERISTICHE GENERALI
PAG.28
20. SMALTIMENTO APPARECCHIATURA
PAG.28
21. GARANZIA DEL PRODOTTO
PAG.29

KLAXON Mobility Gmbh – ITA
Manuale d'uso KLICK Electric (ITA) - rev.6.1 del 15.06.2018
3
INFORMAZIONI PRELIMINARI
PREMESSA
Il suddetto Manuale d’Uso istruisce all’utilizzo degli ausili della famiglia denominata KLICK Electric, atti ad aumentare la mobilità
delle persone con disabilità. La gamma di prodotti KLICK Electric descritta nel presente Manuale è formata da cinque varianti:
- Electric (versioni Standard e Power)
- Electric Tetra (versioni Standard e Power)
- Electric Race (versioni Standard e Tetra)
- Electric Monster
- Electric Mini (versioni Standard e Carbon)
DATI DI IDENTIFICAZIONE DEL FABBRICANTE
KLAXON MOBILITY GMBH
High Tech Campus Villach
Europastrasse, 12 – 9524 Villach (Austria)
Tel.: [phone]
e-mail: [e-mail]
Di seguito verrà indicato con la dicitura: KLAXON.
INFORMAZIONI DI PUBBLICAZIONE
REV.
Descrizione della modifica
DATA
01
Prima emissione
27.07.2016
02
Revisione 2.0
07.10.2016
03
Revisione 3.0
27.12.2016
04
Revisione 4.0
11.01.2017
05
Revisione 5.0
08.06.2017
06
Revisione 6.0
15.05.2015
Tutte le informazioni, le figure e le specifiche diquesto documento si basano sulle informazioni di produzione più recenti, disponibili
al momento della pubblicazione.
Il presente documento è soggetto a modifiche sulla base di innovazioni tecniche, senza preavviso.
1. AVVERTENZE
• Leggere attentamente le presenti istruzioni prima di utilizzare il dispositivo.
• KLAXON declina ogni responsabilità per la mancata osservanza del contenuto di questo documento.
• L’uso dei dispositivi KLICK è specifico per persone disabili che utilizzano una carrozzina manuale.
• L’uso dei dispositivi KLICK negli spazi pubblici (strade, marciapiedi, piazze, piste ciclabili, ecc.) deve rispettare le normative
specifiche del Paese in cui vengono utilizzati. KLAXON non è responsabile in tal senso per l’uso non conforme alle normative
specifiche vigenti.
• Qualora si dovessero riscontrare delle anomalie durante l’uso tali da pregiudicarne la sicurezza dell’utilizzatore, il dispositivo
deve essere posto fuori servizio e deve essere contattata tempestivamente l’assistenza tecnica KLAXON.
• Ricambi e accessori non originali non sono stati verificati dal fabbricante. Non può quindi essere certificata né la rispondenza,
né la sicurezza di tali componenti ai requisiti di sicurezza e di prestazione necessari.
• KLAXON non è responsabile di qualunque danno causato dall’utilizzo di ricambi o accessori non originali.
• L'installazione del prodotto deve essere eseguita secondo le procedure definite dalla KLAXON, da personale autorizzato. Non
può essere assicurata né la sicurezza, né l'efficacia del dispositivo in caso di violazione di tali procedure, tantomeno la validità
della garanzia.
I punti del manuale contrassegnati con i simboli riportati di seguito devono essere letti con attenzione:
PERICOLO
La parola PERICOLO indica una situazione potenziale di pericolo, che, se non viene evitata, può produrre
la morte o serie lesioni alle persone.
ATTENZIONE
La parola ATTENZIONE indica una situazione potenziale di pericolo, che, se non viene evitata, può
produrre lesioni non gravi alla persona o danni alla proprietà.
NOTA
La parola NOTA indica istruzioni importanti o informazioni particolari.
Segnale di pericolo generico: indica l’esistenza di un pericolo dovuto a diverse cause.

KLAXON Mobility Gmbh – ITA
Manuale d'uso KLICK Electric (ITA) - rev.6.1 del 15.06.2018
4
Segnale di pericolo alta tensione: indica la presenza di alte tensioni.
2. AVVISI DI SICUREZZA
L'utilizzatore deve leggere questo documento ed aver preso coscienza del suo contenuto prima di
utilizzare l'ausilio.
Se l'ausilio non sarà usato rispettando le specifiche indicate, il livello di sicurezza previsto dal costruttore
potrebbe ridursi.
Nella prima fase di utilizzo l'utente deve acquisire familiarità di guida per evitare possibili rischi dovuti a
errori di utilizzo.
EMC - Il dispositivo è conforme alle norme EN60601-1-2 sulla compatibilità elettromagnetica, ma a
garanzia della sicurezza dell'utilizzatore si consiglia di non utilizzare l'apparecchiatura in presenza di forti
campi elettromagnetici ambientali.
• Non permettere l’utilizzo a bambini, persone incapaci, inadeguatamente preparate o non idonee dal punto di vista fisico.
• Vi è il rischio di slittamento sul bagnato a terra, ghiaia o terreno sconnesso: regolare sempre la velocita e lo stile di guida alle
condizioni d’uso (meteo, superficie, capacità individuale, ecc.): non guidare mai frontalmente verso un oggetto e guidare con
prudenza verso i passaggi stretti.
• É vietato superare gradini di altezza superiore ai 5 centimetri (per le versioni ELECTRIC, ELECTRIC TETRA, ELECTRIC RACE,
ELECTRIC MONSTER) e superiori ai 2,5 centimetri (per le versioni ELECTRIC MINI) sia in salita che in discesa lungo la direzione
di avanzamento. É vietato condurre la carrozzina equipaggiata con KLICK su strade con pendenza superiore al 10%. Questi
ostacoli vanno sempre affrontati frontalmente e con lentezza. La modalità corretta di superamento di gradini e salite è
illustrata alla Figura 1.
• In caso di terreno bagnato o sconnesso il valore della pendenza massima consentita ed il valore dell’altezza massima dei
gradini consentita diminuiscono in modo da preservare la sicurezza dell’utente.
• In caso di collisione si potrebbero riportare lesioni, anche gravi, a parti del corpo.
• Ad alta velocita!si potrebbe perdere il controllo della sedia a rotelle e potrebbe verificarsi il ribaltamento. Non superare mai la
velocita!di 15 km/h per le versioni ELECTRIC, ELECTRIC TETRA, ELECTRIC RACE, ELECTRIC MONSTER. Non superare mai la
velocità di 10 km/h per le versioni ELECTRIC MINI; evitare le collisioni in generale.
• Utilizzare sempre la carrozzina attrezzata con KLICK in modo appropriato, evitando, ad esempio di procedere, senza frenare,
verso ostacoli (gradini, spigoli, telai di porte, ecc.) o di scendere da gradini o pendenze pericolose.
• Le performance di guida della carrozzina attrezzata con KLICK potrebbero essere influenzate da campi elettromagnetici. In
caso si rilevi un malfunzionamento in queste condizioni di utilizzo rivolgersi a KLAXON o a un suo rivenditore autorizzato.
• Evitare il contatto con i liquidi che fuoriescono dalla batteria nel caso questa sia danneggiata.
• Durante l'utilizzo i componenti del sistema frenante possono raggiungere temperature elevate e il contatto di tali componenti
con la pelle può provocare scottature e ustioni, porre la massima attenzione al fine di evitare questa conseguenza.
• In ogni caso bisogna sempre rispettare i limiti d’uso previsti per la carrozzina manuale su cui viene installato il sistema KLICK.
3. DESTINAZIONE D’USO DEL DISPOSITIVO
Attraverso l’utilizzo dei dispositivi KLICK è possibile aggiungere alla maggior parte delle carrozzine manuali un sistema di spinta
ausiliario, in modo facile e veloce.
Agganciando KLICK alla carrozzina si sollevano le ruotine anteriori, e si utilizza al loro posto una ruota singola sterzante,
appartenente al “gruppo trazione”.
KLICK rientra nella classe di utilizzo della carrozzina alla quale e!agganciato secondo la norma CEI EN 12184. Inoltre KLICK soddisfa
le specifiche richieste della classe B con autonomia massima di circa 50 km (nella versione dotata di batteria 11 Ah carica, percorso
pianeggiante e peso utente di 75 kg).
In accordo con la definizione di classe B della norma CEI EN 12184, il dispositivo e!previsto per uso in ambiente indoor e capace di
affrontare ostacoli outdoor.
Qualsiasi altro uso o uso improprio potrebbe comportare situazioni pericolose.
4. AMBIENTE DI UTILIZZO
Ambiente d’uso

KLAXON Mobility Gmbh – ITA
Manuale d'uso KLICK Electric (ITA) - rev.6.1 del 15.06.2018
5
I dispositivi della famiglia KLICK sono realizzati per un utilizzo accoppiato alla maggior parte delle carrozzine manuali in commercio.
Le soluzioni KLICK consentono un uso sia in ambiente indoor che outdoor, con i limiti indicati in questo documento, ed in generale
con le stesse limitazioni imposte dall’uso della carrozzina manuale.
Scopo clinico e tipologia dell’utilizzatore
KLICK non è stato ideato per un uso strettamente clinico, ma come supporto alla mobilità delle persone che utilizzano una
carrozzina manuale. Per questo motivo, tenuto conto delle precauzioni d’uso descritte in questo documento, non sono necessari
particolari requisiti professionali, tecnici o attitudinali per poter condurre o utilizzare KLICK.
5. LIMITI D’USO
Il dispositivo deve essere utilizzato coerentemente alla destinazione d’uso descritta nei paragrafi precedenti, ogni altro impiego
deve essere considerato un utilizzo improprio.
In particolare non è ammesso l'utilizzo dei Dispositivi KLICK:
• In modo disaccoppiato ad una carrozzina manuale.
• Dopo l'assunzione di alcolici o in caso di alterazione delle capacità psicofisiche dell'utilizzatore.
• Su strade con fondo non idoneo.
• In condizioni di scarsa visibilità (utilizzo notturno, nebbia, ecc.).
• Per utilizzatori di peso superiore ai 120 kg e comunque di peso superiore a quanto eventualmente previsto per la carrozzina
utilizzata.
• Con condizioni atmosferiche avverse (pioggia, vento forte, ecc.).
• Nell’affrontare salite o discese di pendenza superiore al 10% (vedi Figura 2).
• Nel superamento, tanto a salire che a scendere, di gradini di altezza superiore a 5 centimetri; questa indicazioni si riferisce alle
versioni Electric, Electric Tetra, Electric Race ed Electric Monster (vedi Figura 3).
• Nel superamento, tanto a salire he a scendere, di gradini di altezza superiore a 2,5 centimetri; questa indicazioni si riferisce alla
versione Electric Mini (vedi Figura 73).
6. REQUISITI UTILIZZATORE
I Dispositivi della famiglia KLICK Electric e i relativi accessori possono essere impiegati autonomamente da un utilizzatore che:
• Sia informato e abbia fatto sufficiente pratica sul corretto uso del dispositivo medesimo.
• Sia a conoscenza dei rischi connessi all’utilizzo dello stesso.
• Sia in possesso di capacità fisiche e psichiche sufficienti a garantire l’opportuno utilizzo del dispositivo in piena sicurezza.
7. AVVERTENZE EPRECAUZIONI
Il presente manuale d'uso è parte integrante del dispositivo e deve essere sempre a disposizione
dell'utilizzatore. In caso di smarrimento o danneggiamento, contattare KLAXON.
I dispositivi della famiglia KLICK ed i relativi accessori possono essere impiegati da un utilizzatore che
sia a conoscenza dei rischi connessi all’utilizzo dello stesso.
I dispositivi della famiglia KLICK ed i relativi accessori possono essere impiegati solo ed esclusivamente
da un utilizzatore che sia stato informato e che abbia fatto sufficiente pratica sul corretto uso del
dispositivo medesimo.
È assolutamente vietato rimuovere, modificare o sostituire componenti del dispositivo. Se necessario,
tali operazioni devono essere eseguite esclusivamente da personale tecnico autorizzato da KLAXON.
È vietato utilizzare l'apparecchio dopo aver consumato alcolici, stupefacenti e in generale in caso di
alterazione delle capacità psicofisiche dell'utilizzatore.
Non è ammesso l'utilizzo dei Dispositivi KLICK per utenti di peso superiore ai 120 kg; integralmente a
questo, il peso non deve essere superiore a quanto eventualmente previsto dai costruttori della
carrozzina utilizzata.
L'utilizzatore è responsabile del monitoraggio e del mantenimento dell'efficienza dei dispositivi e dei
relativi accessori secondo quanto indicato nel presente documento.
È assolutamente vietato utilizzare l'apparecchiatura al di fuori delle condizioni ambientali d'uso.

KLAXON Mobility Gmbh – ITA
Manuale d'uso KLICK Electric (ITA) - rev.6.1 del 15.06.2018
6
La manutenzione periodica deve essere eseguita per garantirne il buon funzionamento e la sicurezza
dell'apparecchiatura.
Non è ammesso l’utilizzo dei Dispositivi KLICK per il trasporto di più di una persona.
Non è ammesso l'utilizzo dei Dispositivi KLICK in modo disaccoppiato ad una carrozzina manuale.
Non adoperare la batteria in dotazione per alimentare sistemi diversi dal KLICK per cui è stata accoppiata.
Non lasciare la batteria al sole o alle intemperie quando non utilizzata.
Non cortocircuitare la batteria.
Non gettare la batteria in acqua.
Non tentare di aprire il pacco batteria.
Non lasciar giocare i bambini con il pacco batteria.
Nel caso in cui la batteria sia alla fine della sua vita, è obbligo gettarla negli appositi contenitori all’interno
dei centri di raccolta preposti.
Durante l'utilizzo i componenti del sistema frenante possono raggiungere temperature elevate e il
contatto di tali componenti con la pelle può provocare scottature e ustioni: porre la massima attenzione
al fine di evitare questa conseguenza.
PERICOLO: Le tensioni elettriche all’interno dell’apparecchiatura possono essere letali.
PERICOLO: Non connettere/disconnettere i cavi di alimentazione ad apparecchiatura accesa.
PERICOLO: Eventuali operazioni di manutenzione o la pulizia del dispositivo vanno effettuate a
dispositivo spento e sconnesso alla rete elettrica.
PERICOLO: Non rimuovere alcun pannello di rivestimento del sistema, ma rivolgersi al Servizio di
Assistenza Tecnica.
L’uso dei dispositivi KLICK negli spazi pubblici (strade, marciapiedi, piazze, piste ciclabili, ecc.) deve
rispettare le normative specifiche del Paese in cui vengono utilizzati. KLAXON non è responsabile in tal
senso per l’uso non conforme alle normative specifiche vigenti.
Moderare la velocità in relazione alle caratteristiche della carrozzina, alle condizioni del fondo stradale,
all'inclinazione laterale della strada ed al raggio della curva che ci si presta ad affrontare.
È vietato l'utilizzo del dispositivo in condizioni di scarsa luminosità. L'apparecchiatura non è adatta
all'uso notturno.
È necessario porre attenzione agli sbandamenti laterali dovuti alla presenza di vento forte.

KLAXON Mobility Gmbh – ITA
Manuale d'uso KLICK Electric (ITA) - rev.6.1 del 15.06.2018
7
È necessario porre attenzione allo sbandamento laterale dovuto a sterzate in movimento.
È necessario porre attenzione allo sbandamento laterale dovuto alla pendenza trasversale della strada.
Non è ammesso l'utilizzo dei Dispositivi KLICK su strade con fondo non idoneo.
Non è ammesso l'utilizzo dei Dispositivi KLICK con condizioni atmosferiche avverse (pioggia, vento forte,
ecc.).
Non è ammesso l'utilizzo dei Dispositivi KLICK (versioni Electric, Electric Tetra, Electric Race ed Electric
Monster) nel superamento, a salire o a scendere, di gradini di altezza superiore a 5 centimetri.
Non è ammesso l'utilizzo dei Dispositivi KLICK (versione Electric Mini) nel superamento, a salire o a
scendere, di gradini di altezza superiore a 2,5 centimetri.
Non è ammesso l'utilizzo dei Dispositivi KLICK su percorsi con pendenze superiori al 10%.
È consigliato andare in discesa a non più di due terzi della velocità massima; su percorsi pendenti evitare
frenate o accelerate improvvise.
Durante i percorsi in salita o in discesa mai tentare di superare degli ostacoli.
È vietato tentare di salire o scendere su una scalinata.
È vietato superare degli ostacoli in maniera obliqua: assicurarsi che le ruote posteriori superino l’ostacolo
sempre contemporaneamente. Mai fermarsi a metà strada. Non è consentito superare l’altezza
massima di 5 centimetri (versioni Electric, Electric Tetra, Electric Race ed Electric Monster). Non è
consentito superare l’altezza massima di 2,5 centimetri (versione Electric Mini).
Evitare, con veicolo in movimento, di spostare il centro di gravità o di effettuare movimenti bruschi con
il corpo.
È consigliato percorrere passaggi stretti alla velocità più bassa e con la massima cautela.
Con l’utilizzo dei Dispositivi KLICK aumenta il pericolo di ribaltamento in curva: ridurre la velocità prima
di affrontare un cambio di direzione. Accelerare nuovamente solo una volta usciti dalla curva.
Durante l’utilizzo dei dispositivi KLICK è assolutamente vietato affrontare inversioni di marcia su terreni
pendenti, aventi pendenza superiore al 5% e con velocità di avanzamento superiore alla marcia 1.
Può risultare difficoltoso effettuare manovre davanti ad un ascensore o davantiall’ingresso di un edificio
in quanto il diametro di sterzata della carrozzina aumenta una volta agganciato il dispositivo KLICK;
questo potrebbe essere in contrasto con le norme degli edifici o con le dimensioni reali degli ingressi.
Entrando in un edificio e/o in un ascensore tenete sempre presente il diametro di sterzata della vostra
carrozzina equipaggiata con il dispositivo KLICK. Evitate situazioni di guida dalle quali non sareste più in
gradi di uscire perché impossibilitati a girare la vostra carrozzina.
È assolutamente vietato condurre il dispositivo Klick lungo le corsie del Tram, Treno e Metropolitana di
superficie. A tal proposito bisogna porre la massima attenzione, nel caso si percorrano passaggi pedonali
in presenza di binari, a mantenere le ruote del Klick e della carrozzina a debita distanza. L’inosservanza
di tale precauzione può causare gravi danno al dispositivo stesso e all’utente. Tali precauzioni vanno
prese in considerazione anche in presenza di caditoie, tombini ed ogni tipo di avvallamento presente sul
percorso.
Durante l’utilizzo del dispositivo KLICK Electric Mini (Versione Standard e Carbon) è fatto obbligo di porre
la massima attenzione alla salvaguardia del sistema frenante; in special modo l’utente deve evitare gli
ostacoli (laterali e frontali) che possono danneggiare il disco.

KLAXON Mobility Gmbh – ITA
Manuale d'uso KLICK Electric (ITA) - rev.6.1 del 15.06.2018
8
8. MARCATURE
Il dispositivo è identificabile in modo univoco attraverso il Serial Number (SN), esso è parte dell’etichetta di targa del dispositivo
che è applicata sul gruppo motore in corrispondenza della batteria. Il significato dei simboli riportati nell’etichetta di targa sono i
seguenti:
Simbolo
Descrizione
Manifacturer (produttore)
Reference number (codice caratteristiche prodotto)
Serial number (numero di serie)
Year of manufacture (anno di produzione)
Symbol indicating: Follow the instructions for use (seguire le istruzioni d’uso)
Part B applied part (Applicata parte B)
Symbol indicating Warning (simbolo Attenzione)
CE mark (marchio CE)
Electrical equipment disposal via separate collection (smaltimento speciale, componenti elettriche)
Direct Current power (corrente continua)
Polarity of the plug for SH361002 LI-ION battery, SH311002 LI-ION battery, DBSESK-HL LI-ION battery
(caratteristiche polarità dei componenti delle batterie FLY MINI, FLY SLIM, SLIM, RACE)
Polarity of the plug ZZ991004 LI-ION battery (caratteristiche polarità dei componenti della batteria
FLY PLUS E PLUS)
Immagine della LABEL CE applicata ai prodotti della gamma KLICK.
9. DESCRIZIONE DEL DISPOSITIVO
9.1 COMPOSIZIONE DEL PRODOTTO
A. VARIANTE KLICK ELECTRIC
La Figura 4 illustra il prodotto KLICK ELECTRIC agganciato ad una sedia a rotelle “tipo” e ne identifica gli elementi che lo
compongono.
1. Ruota sterzante
2. Sistema frenante
3. Gruppo motore

KLAXON Mobility Gmbh – ITA
Manuale d'uso KLICK Electric (ITA) - rev.6.1 del 15.06.2018
9
4. Cavalletto
5. Manubrio Standard
6. Batteria
7. Longherone Standard
B. VARIANTE KLICK ELECTRIC TETRA
La Figura 5 illustra il prodotto KLICK ELECTRIC TETRA agganciato ad una sedia a rotelle “tipo” e ne identifica gli elementi che lo
compongono.
1. Ruota sterzante
2. Sistema frenante
3. Gruppo motore
4. Cavalletto
5. Manubrio Tetra (con funzioni di accelerazione e frenata)
6. Batteria
7. Longherone Tetra
C. VARIANTE KLICK ELECTRIC RACE
La Figura 71 illustra il prodotto KLICK ELECTRIC RACE e ne identifica gli elementi che lo compongono.
1. Ruota sterzante e Gruppo motore
2. Sistema frenante
3. Cavalletto
4. Manubrio Standard
5. Batteria
D. VARIANTE KLICK ELECTRIC MONSTER
La Figura 72 illustra il prodotto KLICK ELECTRIC MONSTER e ne identifica gli elementi che lo compongono.
1. Ruota sterzante
2. Sistema frenante
3. Gruppo motore
4. Cavalletto
5. Manubrio Standard
6. Batteria
E. VARIANTE KLICK ELECTRIC MINI
La Figura 70 illustra il prodotto KLICK ELECTRIC MINI e ne identifica gli elementi che lo compongono.
1. Ruota sterzante e Gruppo motore
2. Sistema frenante
3. Cavalletto
4. Manubrio Standard
5. Batteria
9.2 SISTEMA DI AGGANCIO KLICK®
Si veda la Figura 6.
A. BRACCIALI
I bracciali sono l'elemento, del sistema di aggancio KLICK, che rimane sempre agganciato al telaio della carrozzina (vedi Figura 7).
Assieme al traverso, essi devono essere installati sulla carrozzina da un tecnico autorizzato KLAXON e non vengono mai rimossi
dall'utente durante l'utilizzo. Sono disponibili bracciali di varie misure e forme per adattarsi alle diverse sezioni e tipologie di telai
delle carrozzine.
B. TRAVERSO
La Figura 8 illustra un TRAVERSO e ne identifica gli elementi che lo compongono.
1. TRAVERSO
2. Sede quadra per l’inserimento del LONGHERONE
3. Spine di fissaggio
4. Fascette di fissaggio e regolazione.
C. LONGHERONE (CON DETTAGLIO SISTEMA BREVETTATO “KLICK ®”)
La Figura 9 illustra un LONGHERONE STANDARD e ne identifica gli elementi che lo compongono.
1. Leva di blocco/sblocco del LONGHERONE
2. Sistema di fissaggio nel TRAVERSO (con blocco a sfere)
3. Pulsante di sgancio del dispositivo KLICK

KLAXON Mobility Gmbh – ITA
Manuale d'uso KLICK Electric (ITA) - rev.6.1 del 15.06.2018
10
4. Aggancio KLICK ® (Patent Pending)
5. Sede perno superiore
6. Sede perno inferiore.
D. LONGHERONE TETRA (CON DETTAGLIO SISTEMA BREVETTATO “KLICK ®”)
La Figura 10 illustra un LONGHERONE TETRA e ne identifica gli elementi che lo compongono.
1. Impugnatura in velcro del LONGHERONE
2. Sistema di fissaggio nel TRAVERSO (con blocco a sfere)
3. Leva di sgancio facilitato del dispositivo KLICK
4. Aggancio KLICK ® (Patent Pending)
5. Sede perno superiore
6. Sede perno inferiore.
9.3 CARICABATTERIA
La Figura 11 illustra il caricabatteria che viene dato in dotazione con le batterie FLY SLIM (2,5 Ah), SLIM (5,8 Ah), FLY MINI (2,5 Ah),
MINI (5,8 Ah) e RACE (11 Ah) compatibili con i modelli Electric, Electric Tetra, Electric Mini, Electric Mini Carbon, Electric Race,
Electric Race Tetra ed Electric Monster.
La Figura 12 illustra il caricabatteria che viene dato in dotazione con le batterie FY PLUS (2,5 Ah) e PLUS (11 Ah) compatibili con i
modelli Electric Power ed Electric Tetra Power.
9.4 ACCESSORI
KLICK può essere fornito di diversi accessori, per alcuni di questi può essere necessario consultare l’apposito Manuale d’Uso
(chiedere a KLAXON o consultare il sito: www.klaxon-klick.com).
A. MANUBRIO SGANCIO RAPIDO (Figura 13)
Lo scopo di questo accessorio è quello di poter spostare rapidamente il manubrio da una posizione “di guida” ad una posizione “di
riposo” in modo che lo stesso non sia di impedimento per le gambe dell’utilizzatore durante la fase di aggancio/sgancio del
dispositivo. Il tutto avviene attraverso la leva posta nella parte superiore della pipa.
1) Spostare la sicurezza posta al di sopra della leva di sgancio (Figura 14).
2) Sollevare la leva stessa sbloccando in questo modo il manubrio (Figura 15).
Dopo questa operazione si avranno le seguenti possibilità:
- regolare il manubrio in una determinata posizione e bloccarlo nuovamente riabbassando la leva di sgancio (Figura 16)
- far ruotare totalmente la pipa portando il manubrio in una posizione avanzata rispetto alla sede della pipa (in questo caso non lo
posso bloccare chiudendo la leva - (Figura 17).
ATTENZIONE: il suddetto accessorio non è compatibile con le versioni “Tetra” di tutti i modelli. Per informazioni aggiuntive
consultare il materiale (scritto, audio/video) presente sul sito www.klaxon-klick.com o chiedere ad un rivenditore autorizzato
KLAXON.
9.5 DOCUMENTAZIONE
A corredo dell’Apparecchiatura viene fornito il presente MANUALE D’USO in formato cartaceo che deve essere conservato con la
massima cura. In caso di smarrimento dei documenti di cui sopra si deve inoltrare per iscritto domanda di duplicato a KLAXON.
10. INSTALLAZIONE ED AGGANCIO
10.1 INSTALLAZIONE
I dispositivi KLICK sono forniti da KLAXON (o da un tecnico autorizzato) solo dopo aver pre-installato il set di aggancio sulla
carrozzina.
10.2 FASI DI AGGANCIO
Per tutta la fase di aggancio posizionarsi in una zona pianeggiante, il più possibile libera da asperità del
terreno e lontana da pericoli per l’incolumità della persona.
• Inserire il TRAVERSO in uno dei due BRACCIALI e fissarlo inserendo l’apposita SPINA (Figura 18).
• Inserire il TRAVERSO anche nel secondo BRACCIALE e fissarlo inserendo l’apposita SPINA (Figura 19).
N.B. Il TRAVERSO può rimanere sempre installato sulla carrozzina; in caso di necessità (carico/scarico da mezzi di trasporto
e chiusura della carrozzina pieghevole) può essere rimosso e posto in luogo sicuro.
• Inserire il LONGHERONE nella sede quadra del TRAVERSO, premendo la leva posta nella parte inferiore dello stesso. Una
volta inserito, rilasciare la leva e accertarsi che il LONGHERONE sia saldamente bloccato (Figura 20).
• Una volta inserito il LONGHERONE, il dispositivo appare così (Figura 21).
• Per fissare l’ausilio KLICK al sistema di aggancio, portarsi con la carrozzina in posizione come da foto (Figura 22 e 23).
Accertarsi che il becco dell’attacco sia posto sopra al perno superiore (Figura 24).
• Mantenendo la posizione, inserire i freni della carrozzina ed impugnare il manubrio; sollevare il KLICK fino a che il perno
superiore non sia inserito totalmente all’interno del becco dell’attacco (Figura 25).

KLAXON Mobility Gmbh – ITA
Manuale d'uso KLICK Electric (ITA) - rev.6.1 del 15.06.2018
11
A questo punto continuare a sollevare il manubrio spingendolo in avanti fino a che il perno inferiore non sia perfettamente
agganciato con il sistema di aggancio; contemporaneamente scatta il pulsante di sicurezza (Figura 26).
ATTENZIONE!
Una volta connesso il dispositivo alla carrozzina è importante verificare che:
• L'altezza da terra delle ruote anteriori della carrozzina sia 4 centimetri (con carrozzina scarica - Figura 27).
• Il cavalletto sia posizionato al di sopra della linea delle ruote anteriori e posto al di sotto della pedana per i piedi, in modo da
non interferire con quest’ultima (Figura 28).
ATTENZIONE
Qualora questi requisiti non fossero verificati, non utilizzare assolutamente il dispositivo per nessun
motivo e rivolgersi immediatamente ad un centro assistenza autorizzato KLAXON.
10.3 CARROZZINA
I dispositivi KLICK possono essere installati solo su carrozzine compatibili. L'installazione dei prodotti KLICK deve essere eseguita
da tecnici autorizzati KLAXON che decidono, sotto la propria responsabilità, se la specifica carrozzina può assicurare il corretto
utilizzo del KLICK.
11. FUNZIONAMENTO VERSIONE KLICK ELECTRIC
11.1 INTERFACCIA UTENTE
Il dispositivo è dotato di un Display LCD multifunzione, attraverso il quale è possibile accendere e spegnere il dispositivo,
selezionare la velocità massima e visualizzare diversi parametri di funzionamento (Figura 29).
• L'icona in alto a sinistra (1) rappresenta il livello di carica istantanea della batteria.
• Il numero (2) al centro del display rappresenta la velocità, espressa in km/h.
• Il numero (3) nella parte inferiore del display rappresenta la distanza percorsa, espressa in km.
• Il numero (4) rappresenta il livello di velocità massima desiderato.
11.2 ACCENSIONE E SETUP DEL DISPOSITIVO (FIGURA 29).
A. Accensione e Selezione Velocità
• Mantenere premuto il tasto “M” per 5 secondi, finché non si accende il display.
• Premere i tasti “+” e “-“ per selezionare il livello di velocità massima desiderato (visualizzabile nel riquadro a sinistra del
display, numero (5) nella legenda) si possono selezionare i livelli di velocità tra cui, ad esempio, 0 (motore disattivato), 1
(velocità minima, 3 km/h), 2 (velocità normale, 6 km/h), 3 (velocità media, 10 km/h), 4 (velocità sostenuta 13 km/h), 5
(velocità massima 15 km/h).
B. Navigazione Dati
• Una volta acceso il display, la schermata iniziale mostra (nel numero 3) la distanza totale (ODO) di utilizzo del dispositivo.
• Premendo una volta il tasto “M” si entra nella seconda schermata e viene mostrata la distanza parziale (TRIP – numero 3).
• Premendo nuovamente per due volte il tasto “M” verrà visualizzato il tempo di accensione attuale del dispositivo in minuti
(TIME – numero 3).
• Premendo nuovamente per tre volte il tasto “M” verrà visualizzata la velocità massima raggiunta (ODO MAX – numero 2);
premendo nuovamente il tasto “M”, all’interno della stessa schermata verrà visualizzata la velocità media (ODO AVG).
• Per azzerare i dati parziali tenere premuto contemporaneamente i tasti “M” e “-“ per 5 secondi.
C. Retroilluminazione Schermo
• Tenendo premuto il tasto “+” per 5 secondi verrà attivata la retroilluminazione dello schermo.
• Per spegnere l’illuminazione, premere nuovamente il tasto “+” per 5 secondi.
• Spegnendo il dispositivo, la luce viene automaticamente disattivata.
D. Funzione Mantenimento di velocità
• Premendo il tasto “-” per 5 secondi si inserirà automaticamente la funzione di Mantenimento della Velocità. Questa funzione
fa accelerare il dispositivo fino ad una velocità di 4,5 km/h e la mantiene fintanto che tengo premuto il pulsante.
• Quando non sarà più applicata pressione sul tasto, istantaneamente il dispositivo smette di accelerare.
PERICOLO
Ogni azione e/o manomissione del display che vada a modificare le prestazioni e la sicurezza del
dispositivo KLICK è severamente vietata. Le sole ed uniche azioni possibili sono quelle elencate al
paragrafo 11.2 del presente Manuale d’Uso.
NOTA: Per ogni altra informazione sul display, consultare il sito www.klaxon-klick.com o contattare un rivenditore autorizzato
KLAXON.
11.3 UTILIZZO
La Figura 30 illustra il manubrio Standard del Klick e ne indentifica gli elementi che lo compongono (elencati qui di seguito).

KLAXON Mobility Gmbh – ITA
Manuale d'uso KLICK Electric (ITA) - rev.6.1 del 15.06.2018
12
1. Manubrio
2. Comando acceleratore
3. Pulsante retromarcia
4. Display
5. Leva freno
Una volta installato il dispositivo, acceso il display e selezionata una velocità di avanzamento, agendo sul comando
dell'acceleratore il dispositivo inizierà a muoversi (Figura 31.1). Per arrestare il dispositivo, azionare la leva del freno. Il freno KLICK
è dotato di una sicurezza aggiuntiva di disattivazione del motore quando viene azionata la leva (Figura 31.2).
Il dispositivo è dotato di retromarcia di serie. Per inserire la retromarcia premere una volta il pulsante verde; a questo punto
premendo sull’acceleratore il dispositivo inizierà a muoversi all’indietro.
Per tornare alla marcia avanti, rilasciare l’acceleratore e premere nuovamente il pulsante verde una volta sola.
ATTENZIONE
Il pulsante della retromarcia non ha sistemi di avviso acustici ma soltanto luminosi per evidenziare il suo
inserimento/disinserimento.
Questo si può vedere in maniera visiva attraverso il pulsante stesso: quando il pulsante è sollevato al
massimo (Figura 32) allora la retromarcia è DISINSERITA (luce VERDE spenta).
Quando il pulsante è abbassato al massimo (Figura 33) allora la retromarcia è INSERITA (luce VERDE
accesa).
La leva del freno, il comando dell'acceleratore, il tasto per inserire la retromarcia e il display possono essere posizionati
indifferentemente nella parte destra o sinistra del manubrio secondo la preferenza dell'utilizzatore.
PERICOLO
Per l’installazione ed il posizionamento degli elementi di comando (display, comando acceleratore, tasto
retromarcia, leva del freno), rivolgersi ad un centro autorizzato KLAXON.
PERICOLO
Prima di innestare la retromarcia e muovere il dispositivo, accertarsi che dietro alla carrozzina non vi siano
persone, ostacoli, gradini, pendenze eccessive.
PERICOLO
Ad ogni ripartenza porre la massima attenzione, prima di accelerare, nel comprendere il senso di marcia
avanti/indietro selezionato in quel momento, soprattutto nel caso di ostacoli, precipizi e pericoli di ogni
genere nelle vicinanze.
PERICOLO
Nel caso di ostacoli, precipizi e pericoli di ogni genere non situati a distanza di sicurezza, spegnere il
dispositivo KLICK e muovere manualmente la carrozzina in luogo sicuro.
11.4 SPEGNIMENTO ESGANCIO DALLA CARROZZINA
Per eseguire correttamente la manovra, seguire attentamente le istruzioni riportare qui di seguito.
• Arrestare la marcia della carrozzina in un'area pianeggiante.
• Azionare i freni della carrozzina.
• Spegnere il display tenendo premuto per 5 secondi il tasto “M”.
• Spingere con una mano il manubrio in avanti afferrandolo nella parte centrale e contemporaneamente premere il pulsante
di sgancio presente nel LONGHERONE con l’altra mano. In questo modo il perno inferiore dell'attacco KLICK viene liberato
(Figura 34).
• Allentare la spinta in avanti sul manubrio tenendo premuto il pulsante di sgancio presente nel LONGHERONE, facendo così
abbassare la carrozzina e riportando le ruote anteriori a contatto con il terreno (Figura 35).
A questo punto il perno superiore si sarà già sfilato dal gancio anteriore del LONGHERONE; togliere i freni alla carrozzina e spingersi
all’indietro in modo da allontanarsi dal KLICK (che nel frattempo rimane in posizione eretta grazie al suo CAVALLETTO - Figura 36).
Rimuovere il LONGHERONE premendo la leva posta nella parte inferiore dello stesso (Figura 20).
PERICOLO
Durante la fase di sgancio del KLICK, porre massima attenzione all’incolumità degli arti superiori (dita,
mani, braccia) in quanto potrebbero venire colpiti dal brusco movimento del manubrio (o da altre parti del
dispositivo) se questo viene sganciato troppo velocemente. Per evitare tale pericolo, dopo aver premuto
il pulsante di sgancio, rilasciare delicatamente il manubrio facendo abbassare la carrozzina dolcemente.
12. FUNZIONAMENTO VERSIONE KLICK ELECTRIC TETRA
12.1 INTERFACCIA UTENTE
Il dispositivo è dotato di un Display LCD multifunzione, attraverso il quale è possibile accendere e spegnere il dispositivo,
selezionare la velocità massima e visualizzare diversi parametri di funzionamento (Figura 29).
• L'icona in alto a sinistra (1) rappresenta il livello di carica istantanea della batteria.
• Il numero (2) al centro del display rappresenta la velocità, espressa in km/h.
• Il numero (3) nella parte inferiore del display rappresenta la distanza percorsa, espressa in km.
• Il numero (4) rappresenta il livello di velocità massima desiderato.

KLAXON Mobility Gmbh – ITA
Manuale d'uso KLICK Electric (ITA) - rev.6.1 del 15.06.2018
13
12.2 ACCENSIONE ESETUP DEL DISPOSITIVO (FIGURA 29).
A. Accensione e Selezione Velocità
• Mantenere premuto il tasto “M” per 5 secondi, finché non si accende il display.
• Premere i tasti “+” e “-“ per selezionare il livello di velocità massima desiderato (visualizzabile nel riquadro a sinistra del
display, numero (5) nella legenda) si possono selezionare i livelli di velocità tra cui, ad esempio, 0 (motore disattivato), 1
(velocità minima, 3 km/h), 2 (velocità normale, 6 km/h), 3 (velocità media, 10 km/h), 4 (velocità sostenuta 13 km/h), 5
(velocità massima 15 km/h).
B. Navigazione Dati
• Una volta acceso il display, la schermata iniziale mostra (nel numero 3) la distanza totale (ODO) di utilizzo del dispositivo.
• Premendo una volta il tasto “M” si entra nella seconda schermata e viene mostrata la distanza parziale (TRIP – numero 3).
• Premendo nuovamente per due volte il tasto “M” verrà visualizzato il tempo di accensione attuale del dispositivo in minuti
(TIME – numero 3).
• Premendo nuovamente per tre volte il tasto “M” verrà visualizzata la velocità massima raggiunta (ODO MAX – numero 2);
premendo nuovamente il tasto “M”, all’interno della stessa schermata verrà visualizzata la velocità media (ODO AVG).
• Per azzerare i dati parziali tenere premuto contemporaneamente i tasti “M” e “-“ per 5 secondi.
C. Retroilluminazione Schermo
• Tenendo premuto il tasto “+” per 5 secondi verrà attivata la retroilluminazione dello schermo.
• Per spegnere l’illuminazione, premere nuovamente il tasto “+” per 5 secondi.
• Spegnendo il dispositivo, la luce viene automaticamente disattivata.
D. Funzione Mantenimento di velocità
• Premendo il tasto “-” per 5 secondi si inserirà automaticamente la funzione di Mantenimento della Velocità. Questa funzione
fa accelerare il dispositivo fino ad una velocità di 4,5 km/h e la mantiene fintanto che tengo premuto il pulsante.
• Quando non sarà più applicata pressione sul tasto, istantaneamente il dispositivo smette di accelerare.
PERICOLO
Ogni azione e/o manomissione del display che vada a modificare le prestazioni e la sicurezza del
dispositivo KLICK è severamente vietata. Le sole ed uniche azioni possibili sono quelle elencate al
paragrafo 12.2 del presente Manuale d’Uso.
NOTA: Per ogni altra informazione sul display, consultare il sito www.klaxon-klick.com o contattare un rivenditore autorizzato
KLAXON.
12.3 UTILIZZO
La Figura 37 illustra il manubrio Tetra del Klick e ne indentifica gli elementi che lo compongono (elencati qui di seguito).
1. Manubrio Tetra con sistema di accelerazione/frenata PUSH AND PULL
2. Display
3. Pulsante retromarcia
Una volta installato il dispositivo, acceso il display e selezionata una velocità di avanzamento, agendo sul manubrio (tirandolo verso
di sé) il dispositivo inizierà a muoversi (Figura 38). Per arrestare il dispositivo, azionare il sistema frenante spingendo il manubrio
in (Figura 39).
Il dispositivo è dotato di retromarcia. Per inserire la retromarcia premere una volta il pulsante verde; a questo punto agendo sul
manubrio il dispositivo inizierà a muoversi all’indietro.
Per tornare alla marcia avanti, rilasciare l’acceleratore e premere nuovamente il pulsante verde una volta sola.
ATTENZIONE
Il pulsante della retromarcia non ha sistemi di avviso acustici ma soltanto luminosi per evidenziare il suo
inserimento/disinserimento.
Questo si può vedere in maniera visiva attraverso il pulsante stesso: quando il pulsante è sollevato al
massimo (Figura 32) allora la retromarcia è DISINSERITA (luce VERDE spenta).
Quando il pulsante è abbassato al massimo (Figura 33) allora la retromarcia è INSERITA (luce VERDE
accesa).
Il tasto per inserire la retromarcia e il display possono essere posizionati indifferentemente nella parte destra o sinistra del
manubrio secondo la preferenza dell'utilizzatore.
PERICOLO
Per l’installazione ed il posizionamento degli elementi di comando (display, tasto retromarcia), rivolgersi
ad un centro autorizzato KLAXON.
PERICOLO
Prima di innestare la retromarcia e muovere il dispositivo, accertarsi che dietro alla carrozzina non vi siano
persone, ostacoli, gradini, pendenze eccessive.
PERICOLO
Ad ogni ripartenza porre la massima attenzione, prima di accelerare, nel comprendere il senso di marcia
avanti/indietro selezionato in quel momento, soprattutto nel caso di ostacoli, precipizi e pericoli di ogni
genere nelle vicinanze.

KLAXON Mobility Gmbh – ITA
Manuale d'uso KLICK Electric (ITA) - rev.6.1 del 15.06.2018
14
PERICOLO
Nel caso di ostacoli, precipizi e pericoli di ogni genere non situati a distanza di sicurezza, spegnere il
dispositivo KLICK e muovere manualmente la carrozzina in luogo sicuro.
12.4 SPEGNIMENTO ESGANCIO DALLA CARROZZINA
Per eseguire correttamente la manovra, seguire attentamente le istruzioni riportare qui di seguito.
• Arrestare la marcia della carrozzina in un'area pianeggiante.
• Azionare i freni della carrozzina
• Spegnere il display tenendo premuto per 5 secondi il tasto “M”.
• Spingere con forza lateralmente verso destra la leva di sgancio rapido presente nel LONGHERONE TETRA. In questo modo il
perno inferiore viene automaticamente liberato ed il KLICK si sgancia dal LONGHERONE, facendo abbassare la carrozzina e
riportando le ruote anteriori a contatto con il terreno (Figura 40 e 41).
• A questo punto il perno superiore si sarà già sfilato dal gancio anteriore del LONGHERONE; togliere i freni alla carrozzina e
spingersi all’indietro in modo da allontanarsi dal KLICK (che nel frattempo sta in posizione eretta grazie al CAVALLETTO
(Figura 42).
• Rimuovere il LONGHERONE tirando l’impugnatura in velcro verso l’alto e in avanti (Figura 43).
PERICOLO
Durante la fase di sgancio del Klick con il LONGHERONE Tetra può accadere che la carrozzina si abbassi in
modo brusco finché le ruote anteriori non toccano terra. Porre la massima attenzione all’incolumità degli
arti superiori (dita, mani, braccia) in quanto potrebbero venire colpiti dal manubrio o da altre parti del
dispositivo.
13. FUNZIONAMENTO VERSIONE KLICK ELECTRIC RACE
13.1 INTERFACCIA UTENTE
Il dispositivo è dotato di un Display LCD multifunzione, attraverso il quale è possibile accendere e spegnere il dispositivo,
selezionare la velocità massima e visualizzare diversi parametri di funzionamento (Figura 60).
• L'icona in alto a sinistra (1) rappresenta il livello di carica istantanea della batteria.
• Il numero (2) al centro del display rappresenta la velocità, espressa in km/h.
• Il numero (3) nella parte sinistra del display rappresenta il livello di velocità massima desiderato.
• Il numero (4) rappresenta la distanza percorsa, espressa in km.
• Il numero (5) rappresenta il tempo di accensione del dispositivo, espresso in minuti.
• Il numero (6) rappresenta i dati relativi al motore del dispositivo (assorbimenti potenza espresso in Watt e temperatura
interna espressa in °C).
• Il numero (7) rappresenta la temperatura esterna espressa in °C.
13.2 ACCENSIONE ESETUP DEL DISPOSITIVO (FIGURA 60).
A. Accensione e Selezione Velocità
• Mantenere premuto il tasto “POWER” per 5 secondi, finché non si accende il display.
• Premere i tasti “FRECCIA SU” e “FRECCIA GIU” per selezionare il livello di velocità massima desiderato (visualizzabile nel
riquadro a sinistra del display, numero (5) nella legenda) si possono selezionare i livelli di velocità tra cui, ad esempio, 0
(motore disattivato), 1 (velocità minima, 3 km/h), 2 (velocità normale, 6 km/h), 3 (velocità media, 10 km/h), 4 (velocità
sostenuta 13 km/h), 5 (velocità massima 15 km/h).
B. Navigazione Dati
• Una volta acceso il display, la schermata iniziale mostra la distanza parziale percorsa (DST – numero 4), il tempo parziale di
accensione del dispositivo (TM – numero 5), l’assorbimento istantaneo di potenza del motore (MOTOR W – numero 6) e la
temperatura esterna (numero 7).
• Premendo una volta il tasto “POWER” si entra nella seconda schermata dove vengono mostrati la velocità media (AVS –
numero 2), la distanza totale percorsa (ODO – numero 4), il tempo totale di accensione del dispositivo (TTM – numero 5) e la
temperatura interna del motore (MOTOR °C – numero 6).
• Premendo nuovamente il tasto “POWER” si entra nella terza schermata dove vengono mostrati la velocità massima
raggiunta (MXS – numero 2) e la tensione elettrica del motore espressa in Volt (VOL. – numero 4).
• Per azzerare i dati parziali tenere premuti contemporaneamente i tasti “FRECCIA SU” e “FRECCIA GIU“ per 5 secondi; quando
i dati iniziano a lampeggiare, premere il tasto “POWER” per azzerarli.
C. Retroilluminazione Schermo
• Tenendo premuto il tasto “FRECCIA SU” per 5 secondi verrà attivata la retroilluminazione dello schermo.
• Per spegnere l’illuminazione, premere nuovamente il tasto “FRECCIA SU” per 5 secondi.
• Spegnendo il dispositivo, la luce viene automaticamente disattivata.

KLAXON Mobility Gmbh – ITA
Manuale d'uso KLICK Electric (ITA) - rev.6.1 del 15.06.2018
15
ATTENZIONE: questa procedura deve essere utilizzata anche per attivare e disattivare la luce a led anteriore collegata alla batteria
RACE nel caso in cui il dispositivo ne sia dotato (accessorio presente in scheda ordine).
D. Funzione Mantenimento di velocità
• Premendo il tasto “FRECCIA GIU” per 5 secondi si inserirà automaticamente la funzione di Mantenimento della Velocità.
Questa funzione fa accelerare il dispositivo fino ad una velocità di 4,5 km/h e la mantiene fintanto che tengo premuto il
pulsante.
• Quando non sarà più applicata pressione sul tasto, istantaneamente il dispositivo smette di accelerare.
E. Funzione Cruise Control
• Per attivare questa funzione portare il dispositivo ad una velocità superiore agli 8 km/h.
• Mantenere una velocità costante per almeno 10 secondi; premendo il tasto “FRECCIA GIU” per 5 secondi si inserirà
automaticamente la funzione Cruise Control, che farà procedere il dispositivo alla velocità impostata; il display al numero (3)
mostrerà la lettera “C” fintanto che la funzione è inserita.
• La funzione Cruise Control deve essere disattivata attraverso una delle seguenti modalità: azionamento della leva freno
(sinistra o destra), azionamento della leva dell’acceleratore, pressione su uno dei tasti della pulsantiera comandi.
ATTENZIONE: Premendo il tasto della retromarcia NON si disinserisce la funzione Cruise Control.
PERICOLO
Durante l’utilizzo del Klick in funzione Cruise Control è fatto obbligo di porre la massima attenzione ai
pericoli stradali in modo da poter intervenire sui comandi tempestivamente evitando così qualsiasi tipo di
collisione che possa portare danni a persone e/o cose.
PERICOLO
Ogni azione e/o manomissione del display che vada a modificare le prestazioni e la sicurezza del
dispositivo KLICK è severamente vietata. Le sole ed uniche azioni possibili sono quelle elencate al
paragrafo 13.2 del presente Manuale d’Uso.
NOTA: Per ogni altra informazione sul display, consultare il sito www.klaxon-klick.com o contattare un rivenditore autorizzato
KLAXON.
13.3 UTILIZZO
La Figura 62 illustra il manubrio Standard del Klick e ne indentifica gli elementi che lo compongono (elencati qui di seguito).
1. Manubrio
2. Comando acceleratore
3. Pulsante retromarcia
4. Display
5. Leva freno
6. Pulsantiera comandi display
Una volta installato il dispositivo, acceso il display e selezionata una velocità di avanzamento, agendo sul comando
dell'acceleratore il dispositivo inizierà a muoversi (Figura 31.1). Per arrestare il dispositivo, azionare la leva del freno. Il freno KLICK
è dotato di una sicurezza aggiuntiva di disattivazione del motore quando viene azionata la leva (Figura 31.2).
Il dispositivo è dotato di retromarcia di serie. Per inserire la retromarcia premere una volta il pulsante rosso; a questo punto
premendo sull’acceleratore il dispositivo inizierà a muoversi all’indietro.
Per tornare alla marcia avanti, rilasciare l’acceleratore e premere nuovamente il pulsante rosso una volta sola.
ATTENZIONE
Il pulsante della retromarcia non ha sistemi di avviso acustici ma soltanto luminosi per evidenziare il suo
inserimento/disinserimento.
Questo si può verificare in due modi:
VISIVA -> quando il pulsante è sollevato al massimo allora la retromarcia è DISINSERITA; quando il
pulsante è abbassato al massimo allora la retromarcia è INSERITA.
LUMINOSA -> quando la retromarcia è INSERITA, il display inizia a lampeggiare accendendo e spegnendo
ripetutamente la retroilluminazione. Una volta DISINSERITA, questa funzione si blocca.
ATTENZIONE
Una volta inserita la batteria nell’apposita sede e assicurata alla slitta porta-batteria ruotando la chiave
di sicurezza, rimuovere la stessa e riporla in un luogo sicuro. È assolutamente vietato circolare con il
dispositivo KLICK con la chiave inserita nel blocchetto di sicurezza.
La leva del freno, il comando dell'acceleratore, il tasto per inserire la retromarcia, il display e la pulsantiera comandi display possono
essere posizionati indifferentemente nella parte destra o sinistra del manubrio secondo la preferenza dell'utilizzatore.
PERICOLO
Per l’installazione ed il posizionamento degli elementi di comando (display, comando acceleratore, tasto
retromarcia, leva del freno, pulsantiera comandi display), rivolgersi ad un centro autorizzato KLAXON.
PERICOLO
Prima di innestare la retromarcia e muovere il dispositivo, accertarsi che dietro alla carrozzina non vi siano
persone, ostacoli, gradini, pendenze eccessive.
PERICOLO
Ad ogni ripartenza porre la massima attenzione, prima di accelerare, nel comprendere il senso di marcia
avanti/indietro selezionato in quel momento, soprattutto nel caso di ostacoli, precipizi e pericoli di ogni
genere nelle vicinanze.

KLAXON Mobility Gmbh – ITA
Manuale d'uso KLICK Electric (ITA) - rev.6.1 del 15.06.2018
16
PERICOLO
Nel caso di ostacoli, precipizi e pericoli di ogni genere non situati a distanza di sicurezza, spegnere il
dispositivo KLICK e muovere manualmente la carrozzina in luogo sicuro.
13.4 SPEGNIMENTO ESGANCIO DALLA CARROZZINA
Per eseguire correttamente la manovra, seguire attentamente le istruzioni riportare qui di seguito.
• Arrestare la marcia della carrozzina in un'area pianeggiante.
• Azionare i freni della carrozzina.
• Spegnere il display tenendo premuto per 5 secondi il tasto “POWER”.
• Spingere con una mano il manubrio in avanti afferrandolo nella parte centrale e contemporaneamente premere il pulsante
di sgancio presente nel LONGHERONE con l’altra mano. In questo modo il perno inferiore dell'attacco KLICK viene liberato
(Figura 34).
• Allentare la spinta in avanti sul manubrio tenendo premuto il pulsante di sgancio presente nel LONGHERONE, facendo così
abbassare la carrozzina e riportando le ruote anteriori a contatto con il terreno (Figura 35).
A questo punto il perno superiore si sarà già sfilato dal gancio anteriore del LONGHERONE; togliere i freni alla carrozzina e spingersi
all’indietro in modo da allontanarsi dal KLICK (che nel frattempo rimane in posizione eretta grazie al suo CAVALLETTO - Figura 36).
Rimuovere il LONGHERONE premendo la leva posta nella parte inferiore dello stesso (Figura 20).
PERICOLO
Durante la fase di sgancio del KLICK, porre massima attenzione all’incolumità degli arti superiori (dita,
mani, braccia) in quanto potrebbero venire colpiti dal brusco movimento del manubrio (o da altre parti del
dispositivo) se questo viene sganciato troppo velocemente. Per evitare tale pericolo, dopo aver premuto
il pulsante di sgancio, rilasciare delicatamente il manubrio facendo abbassare la carrozzina dolcemente.
14. FUNZIONAMENTO VERSIONE KLICK ELECTRIC RACE TETRA
14.1 INTERFACCIA UTENTE
Il dispositivo è dotato di un Display LCD multifunzione, attraverso il quale è possibile accendere e spegnere il dispositivo,
selezionare la velocità massima e visualizzare diversi parametri di funzionamento (Figura 60).
• L'icona in alto a sinistra (1) rappresenta il livello di carica istantanea della batteria.
• Il numero (2) al centro del display rappresenta la velocità, espressa in km/h.
• Il numero (3) nella parte sinistra del display rappresenta il livello di velocità massima desiderato.
• Il numero (4) rappresenta la distanza percorsa, espressa in km.
• Il numero (5) rappresenta il tempo di accensione del dispositivo, espresso in minuti.
• Il numero (6) rappresenta i dati relativi al motore del dispositivo (assorbimenti potenza espresso in Watt e temperatura
interna espressa in °C).
• Il numero (7) rappresenta la temperatura esterna espressa in °C.
14.2 ACCENSIONE ESETUP DEL DISPOSITIVO (FIGURA 60).
A. Accensione e Selezione Velocità
• Mantenere premuto il tasto “POWER” per 5 secondi, finché non si accende il display.
• Premere i tasti “FRECCIA SU” e “FRECCIA GIU” per selezionare il livello di velocità massima desiderato (visualizzabile nel
riquadro a sinistra del display, numero (5) nella legenda) si possono selezionare i livelli di velocità tra cui, ad esempio, 0
(motore disattivato), 1 (velocità minima, 3 km/h), 2 (velocità normale, 6 km/h), 3 (velocità media, 10 km/h), 4 (velocità
sostenuta 13 km/h), 5 (velocità massima 15 km/h).
B. Navigazione Dati
• Una volta acceso il display, la schermata iniziale mostra la distanza parziale percorsa (DST – numero 4), il tempo parziale di
accensione del dispositivo (TM – numero 5), l’assorbimento istantaneo di potenza del motore (MOTOR W – numero 6) e la
temperatura esterna (numero 7).
• Premendo una volta il tasto “POWER” si entra nella seconda schermata dove vengono mostrati la velocità media (AVS –
numero 2), la distanza totale percorsa (ODO – numero 4), il tempo totale di accensione del dispositivo (TTM – numero 5) e la
temperatura interna del motore (MOTOR °C – numero 6).
• Premendo nuovamente il tasto “POWER” si entra nella terza schermata dove vengono mostrati la velocità massima
raggiunta (MXS – numero 2) e la tensione elettrica del motore espressa in Volt (VOL. – numero 4).
• Per azzerare i dati parziali tenere premuti contemporaneamente i tasti “FRECCIA SU” e “FRECCIA GIU“ per 5 secondi; quando
i dati iniziano a lampeggiare, premere il tasto “POWER” per azzerarli.
C. Retroilluminazione Schermo
• Tenendo premuto il tasto “FRECCIA SU” per 5 secondi verrà attivata la retroilluminazione dello schermo.
• Per spegnere l’illuminazione, premere nuovamente il tasto “FRECCIA SU” per 5 secondi.
• Spegnendo il dispositivo, la luce viene automaticamente disattivata.

KLAXON Mobility Gmbh – ITA
Manuale d'uso KLICK Electric (ITA) - rev.6.1 del 15.06.2018
17
ATTENZIONE: questa procedura deve essere utilizzata anche per attivare e disattivare la luce a led anteriore collegata alla batteria
RACE nel caso in cui il dispositivo ne sia dotato (accessorio presente in scheda ordine).
D. Funzione Mantenimento di velocità
• Premendo il tasto “FRECCIA GIU” per 5 secondi si inserirà automaticamente la funzione di Mantenimento della Velocità.
Questa funzione fa accelerare il dispositivo fino ad una velocità di 4,5 km/h e la mantiene fintanto che tengo premuto il
pulsante.
• Quando non sarà più applicata pressione sul tasto, istantaneamente il dispositivo smette di accelerare.
PERICOLO
Nella Versione Klick Electric Race Tetra la funzione Cruise Control, seppur presente, non può essere
utilizzata in nessun caso e per nessun motivo; questa funzione è assolutamente vietata per ragioni di
sicurezza e di incolumità dell’utilizzatore e delle persone e/o cose che si possono trovare nelle vicinanze.
PERICOLO
Ogni azione e/o manomissione del display che vada a modificare le prestazioni e la sicurezza del
dispositivo KLICK è severamente vietata. Le sole ed uniche azioni possibili sono quelle elencate al
paragrafo 14.2 del presente Manuale d’Uso.
NOTA: Per ogni altra informazione sul display, consultare il sito www.klaxon-klick.com o contattare un rivenditore autorizzato
KLAXON.
14.3 UTILIZZO
La Figura 63 illustra il manubrio Tetra del Klick e ne indentifica gli elementi che lo compongono (elencati qui di seguito).
1. Manubrio Tetra con sistema di accelerazione/frenata PUSH AND PULL
2. Display
3. Pulsante retromarcia
4. Pulsantiera comandi display
Una volta installato il dispositivo, acceso il display e selezionata una velocità di avanzamento, agendo sul manubrio (tirandolo verso
di sé) il dispositivo inizierà a muoversi (Figura 38). Per arrestare il dispositivo, azionare il sistema frenante spingendo il manubrio
in (Figura 39).
Il dispositivo è dotato di retromarcia. Per inserire la retromarcia premere una volta il pulsante rosso; a questo punto agendo sul
manubrio il dispositivo inizierà a muoversi all’indietro.
Per tornare alla marcia avanti, rilasciare l’acceleratore e premere nuovamente il pulsante rosso una volta sola.
ATTENZIONE
Il pulsante della retromarcia non ha sistemi di avviso acustici ma soltanto luminosi per evidenziare il suo
inserimento/disinserimento.
Questo si può verificare in due modi:
VISIVA -> quando il pulsante è sollevato al massimo allora la retromarcia è DISINSERITA; quando il
pulsante è abbassato al massimo allora la retromarcia è INSERITA.
LUMINOSA -> quando la retromarcia è INSERITA, il display inizia a lampeggiare accendendo e spegnendo
ripetutamente la retroilluminazione. Una volta DISINSERITA, questa funzione si blocca.
ATTENZIONE
Una volta inserita la batteria nell’apposita sede e assicurata alla slitta porta-batteria ruotando la chiave
di sicurezza, rimuovere la stessa e riporla in un luogo sicuro. È assolutamente vietato circolare con il
dispositivo KLICK con la chiave inserita nel blocchetto di sicurezza.
Il tasto per inserire la retromarcia, la pulsantiera comandi display ed il display possono essere posizionati indifferentemente nella
parte destra o sinistra del manubrio secondo la preferenza dell'utilizzatore.
PERICOLO
Per l’installazione ed il posizionamento degli elementi di comando (display, tasto retromarcia, pulsantiera
comandi display) rivolgersi ad un centro autorizzato KLAXON.
PERICOLO
Prima di innestare la retromarcia e muovere il dispositivo, accertarsi che dietro alla carrozzina non vi siano
persone, ostacoli, gradini, pendenze eccessive.
PERICOLO
Ad ogni ripartenza porre la massima attenzione, prima di accelerare, nel comprendere il senso di marcia
avanti/indietro selezionato in quel momento, soprattutto nel caso di ostacoli, precipizi e pericoli di ogni
genere nelle vicinanze.
PERICOLO
Nel caso di ostacoli, precipizi e pericoli di ogni genere non situati a distanza di sicurezza, spegnere il
dispositivo KLICK e muovere manualmente la carrozzina in luogo sicuro.
14.4 SPEGNIMENTO ESGANCIO DALLA CARROZZINA
Per eseguire correttamente la manovra, seguire attentamente le istruzioni riportare qui di seguito.
• Arrestare la marcia della carrozzina in un'area pianeggiante.
• Azionare i freni della carrozzina
• Spegnere il display tenendo premuto per 5 secondi il tasto “POWER”.

KLAXON Mobility Gmbh – ITA
Manuale d'uso KLICK Electric (ITA) - rev.6.1 del 15.06.2018
18
• Spingere con forza lateralmente verso destra la leva di sgancio rapido presente nel LONGHERONE TETRA. In questo modo il
perno inferiore viene automaticamente liberato ed il KLICK si sgancia dal LONGHERONE, facendo abbassare la carrozzina e
riportando le ruote anteriori a contatto con il terreno (Figura 40 e 41).
• A questo punto il perno superiore si sarà già sfilato dal gancio anteriore del LONGHERONE; togliere i freni alla carrozzina e
spingersi all’indietro in modo da allontanarsi dal KLICK (che nel frattempo sta in posizione eretta grazie al CAVALLETTO
(Figura 42).
• Rimuovere il LONGHERONE tirando l’impugnatura in velcro verso l’alto e in avanti (Figura 43).
PERICOLO
Durante la fase di sgancio del Klick con il LONGHERONE Tetra può accadere che la carrozzina si abbassi in
modo brusco finché le ruote anteriori non toccano terra. Porre la massima attenzione all’incolumità degli
arti superiori (dita, mani, braccia) in quanto potrebbero venire colpiti dal manubrio o da altre parti del
dispositivo.
15. FUNZIONAMENTO VERSIONE KLICK ELECTRIC MONSTER
15.1 INTERFACCIA UTENTE
Il dispositivo è dotato di un Display LCD multifunzione, attraverso il quale è possibile accendere e spegnere il dispositivo,
selezionare la velocità massima e visualizzare diversi parametri di funzionamento (Figura 60).
• L'icona in alto a sinistra (1) rappresenta il livello di carica istantanea della batteria.
• Il numero (2) al centro del display rappresenta la velocità, espressa in km/h.
• Il numero (3) nella parte sinistra del display rappresenta il livello di velocità massima desiderato.
• Il numero (4) rappresenta la distanza percorsa, espressa in km.
• Il numero (5) rappresenta il tempo di accensione del dispositivo, espresso in minuti.
• Il numero (6) rappresenta i dati relativi al motore del dispositivo (assorbimenti potenza espresso in Watt e temperatura
interna espressa in °C).
• Il numero (7) rappresenta la temperatura esterna espressa in °C.
15.2 ACCENSIONE ESETUP DEL DISPOSITIVO (FIGURA 60).
A. Accensione e Selezione Velocità
• Mantenere premuto il tasto “POWER” per 5 secondi, finché non si accende il display.
• Premere i tasti “FRECCIA SU” e “FRECCIA GIU” per selezionare il livello di velocità massima desiderato (visualizzabile nel
riquadro a sinistra del display, numero (5) nella legenda) si possono selezionare i livelli di velocità tra cui, ad esempio, 0
(motore disattivato), 1 (velocità minima, 3 km/h), 2 (velocità normale, 6 km/h), 3 (velocità media, 10 km/h), 4 (velocità
sostenuta 13 km/h), 5 (velocità massima 15 km/h).
B. Navigazione Dati
• Una volta acceso il display, la schermata iniziale mostra la distanza parziale percorsa (DST – numero 4), il tempo parziale di
accensione del dispositivo (TM – numero 5), l’assorbimento istantaneo di potenza del motore (MOTOR W – numero 6) e la
temperatura esterna (numero 7).
• Premendo una volta il tasto “POWER” si entra nella seconda schermata dove vengono mostrati la velocità media (AVS –
numero 2), la distanza totale percorsa (ODO – numero 4), il tempo totale di accensione del dispositivo (TTM – numero 5) e la
temperatura interna del motore (MOTOR °C – numero 6).
• Premendo nuovamente il tasto “POWER” si entra nella terza schermata dove vengono mostrati la velocità massima
raggiunta (MXS – numero 2) e la tensione elettrica del motore espressa in Volt (VOL. – numero 4).
• Per azzerare i dati parziali tenere premuti contemporaneamente i tasti “FRECCIA SU” e “FRECCIA GIU“ per 5 secondi; quando
i dati iniziano a lampeggiare, premere il tasto “POWER” per azzerarli.
C. Retroilluminazione Schermo
• Tenendo premuto il tasto “FRECCIA SU” per 5 secondi verrà attivata la retroilluminazione dello schermo.
• Per spegnere l’illuminazione, premere nuovamente il tasto “FRECCIA SU” per 5 secondi.
• Spegnendo il dispositivo, la luce viene automaticamente disattivata.
ATTENZIONE: questa procedura deve essere utilizzata anche per attivare e disattivare la luce a led anteriore collegata alla batteria
RACE nel caso in cui il dispositivo ne sia dotato (accessorio presente in scheda ordine).
D. Funzione Mantenimento di velocità
• Premendo il tasto “FRECCIA GIU” per 5 secondi si inserirà automaticamente la funzione di Mantenimento della Velocità.
Questa funzione fa accelerare il dispositivo fino ad una velocità di 4,5 km/h e la mantiene fintanto che tengo premuto il
pulsante.
• Quando non sarà più applicata pressione sul tasto, istantaneamente il dispositivo smette di accelerare.
E. Funzione Cruise Control
