Intended Use
Stratos Eco 2405 Cond is used for measurement of electrical conduc-
tivity and temperature in liquids. Fields of application are: biotechnol-
ogy, chemical industry, environment, food processing, water/waste-
water treatment.
The sturdy molded enclosure can be xed into a control panel or
mounted on a wall or at a post.
The protective hood provides additional protection against direct
weather exposure and mechanical damage.
The device can be used with all 2- and 4-electrode sensors. It provides
two current outputs (for transmission of measured value and tem-
perature, for example), two contacts, and a universal power supply
24...230VAC/DC, AC: 45 ... 65 Hz.
Terminals:
Screw terminal, suitable for single wires / exible leads up to 2.5 mm2
(AWG 14).
Recommended torque for the terminal screws: 0.5...0.6 Nm.
Caution!
Additional safety precautions have to be taken for operation in
hazardous locations according to CSA(CLI,DIV2, GPA,B,C,D T4,
Ex nA IIC T4) (see special document)!
WARNING!
These short instructions are intended for commissioning the
Stratos Eco 2405 Cond transmitters. They are intended for
experienced users and do not replace the instruction manual
(onincluded CD-ROM or at www.knick.de).
The shipment includes a special document with safety
information.

4
Sensor Connection

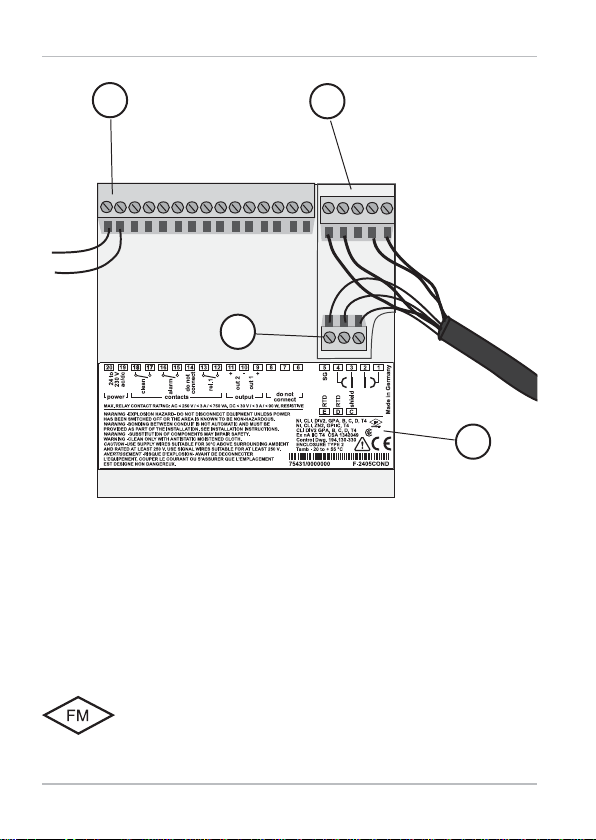

1 Terminals for sensor
2 Power supply connection
3 Terminals for temperature probe and outer shield
4 Specifications for terminal assignment
1
3
2
4
Division 2 Wiring
The connections to the device must be installed
in accordance with the National Electric Code
(ANSINFPA70) Division 2 hazardous (classied)
location non-incendive wiring techniques.

5
Sensor Connection

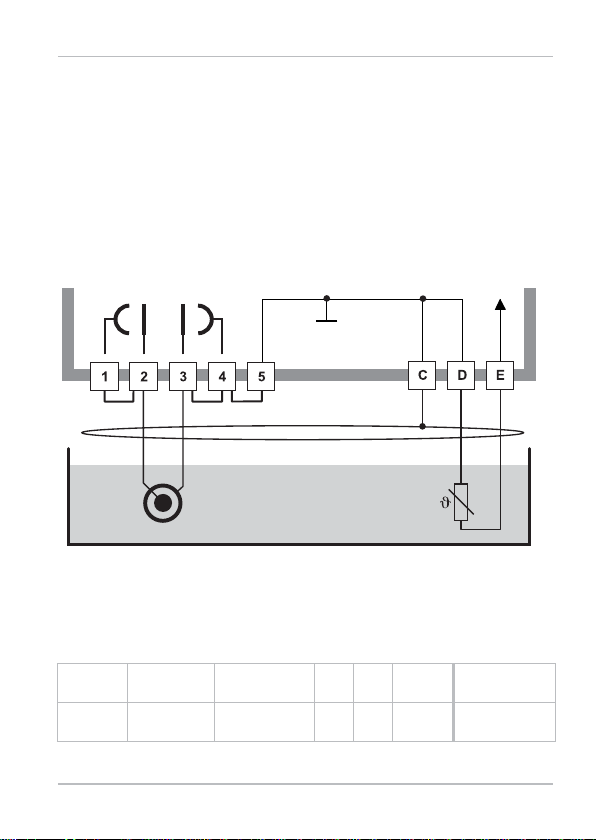

Example: Cond measurement with 2-electrode sensor
(coaxial electrodes)
Stratos Eco 2405 Cond
Any 2-electrode sensors with cell constants from 0.0050cm-1
to 19.9999cm-1, with or without temperature detector, can be
connected, e.g. SE610.
Caution!
Place jumpers:
• across terminals 1 and 2
• across terminals 3 and 4
• across terminals 4 and 5
I hi U hi U lo
shield
RTD RTD I lo SG
Jumper Jumper
Terminal 2 (jumper
1-2)
3 (jumper
3-4-5)
D E C Cell constant
SE610 BN WH GN YE BK
(shield)
0.1 cm-1

6
Quickstart
Measuring Mode
After the operating voltage has been connected, the analyzer goes
to“Measuring“ mode. From the“Calibration“ mode, you can switch
the analyzer to“Measuring“ mode by pressing the cal key, from the
“Conguration“ mode by pressing conf (waiting time for measured-
value stabilization approx. 20 sec).

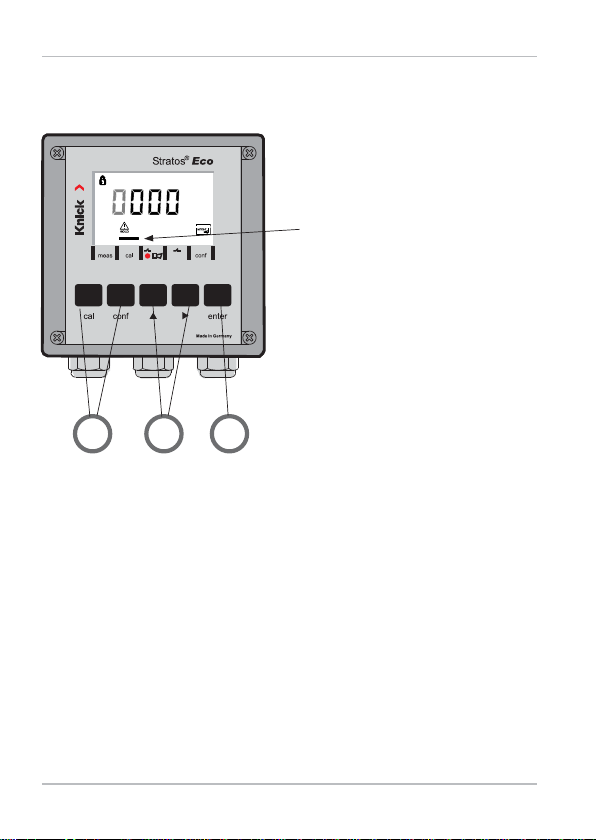

Process
variable
Temperature
Sensoface indicator
(sensor status)
Mode indicator
(measuring)
Keypad
Sensocheck, Sensoface Sensor Monitoring
Sensocheck continuously monitors the sensor and its wiring.
Sensocheck can be switched on/o (default: o).
Sensoface provides information on the conductivity sensor
condition. Signicant sensor polarization eects or an
excessive cable capacitance are indicated.

7
Quickstart
Keypad
cal Start, end calibration
conf Start, end configuration
• Select digit position
(selected position blinks)
• Menu navigation
• Edit digit
• Menu navigation
enter • Calibration:
Continue in program sequence
• Configuration: Confirm entries,
next configuration step
• Measuring mode: Display output current
cal enter Cal Info: Display of cell constant
conf enter Error Info: Display of last error message
+ Start GainCheck device self-test
Passcodes
Key + passcode Menu item
cal + 0000 CAL info (display of cell constant)
cal + 0110 Calibration (with standard solution)
cal + 1100 Cell constant adjustment
cal + 1105 Product calibration
cal + 1015 Temp probe adjustment
Conguration
Key + passcode Menu item
conf + 0000 Error info (display of last error, erase)
conf + 1200 Conguration
conf + 2222 Sensor monitor (resistance and temp)
conf + 5555 Current source 1 (specify output current)
conf + 5556 Current source 2 (specify output current)
conf + + 4321 Factory setting

8
Changing the Mode / Entering Values
1) Press the corresponding key
for calibration – cal
for conguration – conf
Passcode Entry
2) Select numeral using ,
edit number using 
3) Conrm entry with enter
Make sure that the device is in“Measuring“ mode:
Indication of selected
mode
(here calibration)
1 2 3

9
Overview of Configuration
The conguration steps are assigned to dierent menu groups.
With the arrow keys you can jump between the individual menu
groups.
Each menu group contains menu items for setting the parameters.
Pressing enter opens a menu item. The values are edited using the
arrow keys. Pressing enter conrms/stores the settings.
Return to measurement: Press conf.
Select menu
group Menu group Code Display Select menu item
Output 1 o1.
Menu item 1
Menu item 2
...
Menu item ...
Output 2 o2.
Temperature
compensation tc.
Alarm settings AL.
Relay rL.
Previous menu
group:


enter




enter
enter
enter

10
Calibration
Calibration by Entry of Cell Constant
Input of cell constant with simultaneous display of uncorrected
conductivity value and temperature
Display Action Remark
Press cal key, enter code 1100.
Select with key,
edit number with key,
proceed with enter.
Device is in the Hold
mode.
If an invalid code is
entered, the device
returns to measuring
mode.

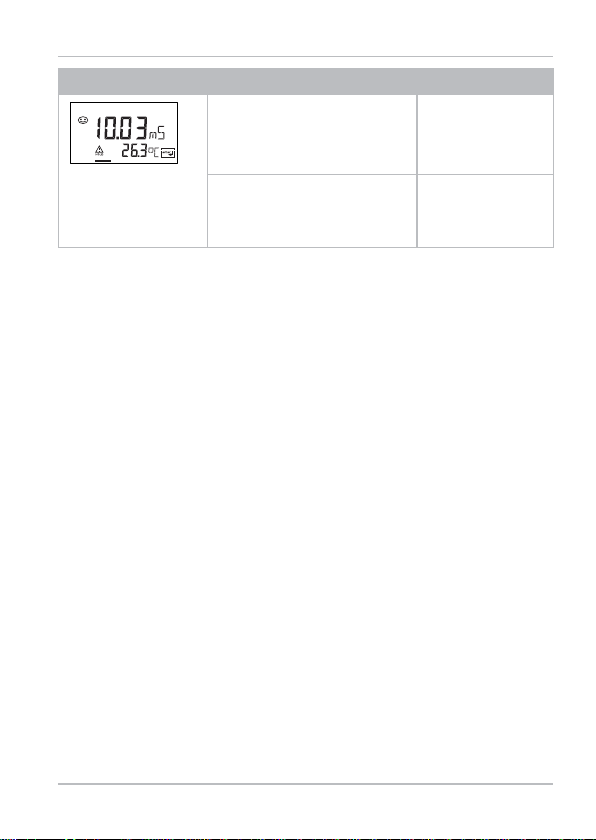

Ready for calibration Display (2 sec)
Enter cell constant of connected
sensor:
The lower display
shows the measured
conductivity value.
(When there has
not been an entry
for 6sec, the lower
display alternately
shows the conduc-
tivity and tempera-
ture value.)
Select using,
enter number using 
A change in the cell constant also
changes the conductivity value.
Press enter to confirm cell
constant.

11
Calibration
Display Action Remark
The device now displays the
conductivity and temperature.
The measured value is shown in
the main display alternately with
“Hold”. “enter” blinks.
End calibration with enter.
After end of calibra-
tion, the outputs
remain in Hold mode
for approx. 20 sec.

12
Error Messages
Error Display Problem
Possible causes
Alarm contact Red LED out 1 (22 mA)* out 2 (22 mA)*
ERR 01 Measured
value
blinks
Sensor
• Wrong cell constant
• Measurement range violation
• SAL > 45 ‰
• Sensor connection or cable defective
xxx
ERR 02 Measured
value
blinks
Unsuitable sensor
Conductance range > 3500 mS
xxx
ERR 98 “Conf“
blinks System error
Configuration or calibration data defec-
tive; completely reconfigure the device
using the factory settings. Then calibrate.
Memory error in device program
xxxx
ERR 99 “FAIL”
blinks Factory settings
EEPROM or RAM defective
This error message only occurs in the
case of a total defect. The device must
be repaired and recalibrated at the
factory.
xxxx

13
Error Messages
Error Icon
(blinks)
Problem
Possible causes
Alarm contact Red LED out 1 (22 mA)* out 2 (22 mA)*
ERR 03 Temperature probe
Open or short circuit
Temperature range exceeded
xxxx
ERR 11 Current output 1
Current below 0 (3.8) mA
xxx
ERR 12 Current output 1
Current above 20.5 mA
xxx
ERR 13 Current output 1
Current span too small / too large
xxx
ERR 21 Current output 2
Current below 0 (3.8) mA
xx x
ERR 22 Current output 2
Current above 20.5 mA
xx x
ERR 23 Current output 2
Current span too small / too large
xx x
ERR 33 Sensocheck:
Wrong or defective sensor / polarization
effects at the sensor/ cable too long or
defective / plug defective
xxx
Sensoface
active
Temperature outside conversion tables
(TC, conc, SAL)
Sensoface
active
* if output has been set to Alarm = 22mA during configuration

14

15
Bestimmungsgemäßer Gebrauch
Stratos Eco 2405 Cond wird zur Messung elektrischer Leitfähigkeit
und Temperatur in Flüssigkeiten eingesetzt. Einsatzgebiete sind: Bio-
technologie, Chemische Industrie, Umwelt- und Lebensmittelbereich,
Wasser-/Abwassertechnik.
Das robuste Kunststogehäuse gestattet den Schalttafeleinbau oder
die Wand- bzw. Mastmontage.
Das Schutzdach bietet zusätzlichen Schutz vor direkten Witterungs-
einüssen und mechanischer Beschädigung.
Das Gerät ist für alle 2- und 4-Elektroden-Sensoren ausgelegt. Es ver-
fügt über zwei Stromausgänge (zur Übertragung von z.B. Meßwert
und Temperatur), zwei Kontakte und eine universelle Netzversorgung
24...230VAC/DC, AC: 45 ... 65 Hz.
Anschlußklemmen:
Schraubklemmen, geeignet für Einzeldrähte / Litzen bis 2,5 mm2.
Empfohlenes Anzugsmoment der Klemmenschrauben: 0,5...0,6 Nm.
Achtung!
Für den Einsatz in explosionsgefährdeten Bereichen gemäß CSA
(CLI,DIV2, GPA,B,C,D T4, Ex nA IIC T4) gelten zusätzliche Sicherheits-
hinweise (siehe gesonderte Dokumentation)!
WARNUNG!
Diese Kurzübersicht ist für die Inbetriebnahme der Transmitter
Stratos Eco 2405 Cond vorgesehen. Sie ist für den erfahrenen
Anwender gedacht und kein Ersatz für das Lesen und Befolgen
der Anweisungen in der Bedienungsanleitung (auf beiliegender
CD-ROM bzw. im Internet auf www.knick.de).
Die Sicherheitshinweise sind als gesonderte Dokumentation im
Lieferumfang enthalten.

16
Sensor anschließen
1 Anschlußklemmen für Sensor
2 Anschluß Hilfsenergie
3 Anschlußklemmen für Temperaturfühler und Außenschirm
4 Angaben zur Klemmenbelegung
1
3
2
4
Division 2 Wiring
Die Anschlüsse des Gerätes müssen nach den Vorgaben
des National Electric Code (ANSI NFPA 70) Division 2
hazardous (classied) location non-incendive wiring
techniques errichtet werden.

17
Sensor anschließen

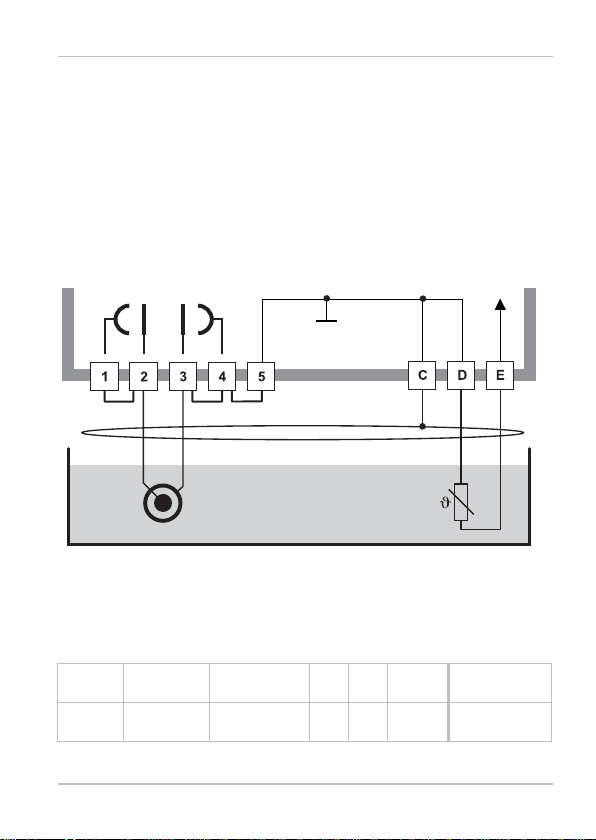

Beispiel: Cond-Messung mit 2-Elektroden-Sensor
(koaxiale Elektroden)
Stratos Eco 2405 Cond
Alle 2-Elektroden-Sensoren mit Zellkonstanten von 0,0050cm-1 bis
19,9999 cm-1, mit oder ohne Temperaturfühler, sind anschließbar, z. B.
SE610.
Achtung!
folgende Brücken einsetzen:
• zwischen Klemme 1 und 2
• zwischen Klemme 3 und 4
• zwischen Klemme 4 und 5
I hi U hi U lo
shield
RTD RTD I lo SG
Brücke Brücke
Klemme 2
(Brücke 1-2)
3
(Brücke 3-4-5)
D E C Zellkonstante
SE610 bn ws gn ge sw
(Schirm)
0,1 cm-1

18
Quickstart
Betriebsart Messen
Nach Zuschalten der Betriebsspannung geht das Gerät in die Betriebs-
art„Messen“. Aus der Betriebsart„Kalibrierung“ wird das Gerät mit cal,
aus der Betriebsart„Kongurierung“ mit conf in die Betriebsart„Mes-
sen“ geschaltet (Wartezeit zur Meßwertstabilisierung ca. 20 s).
Meßgröße
Temperatur
Sensoface-Anzeige
(Sensorzustand)
Betriebsart-Anzeige
(Messen)
Tastatur
Sensorüberwachung Sensocheck, Sensoface
Sensocheck überwacht kontinuierlich den Sensor und die
Zuleitungen. Sensocheck ist parametrierbar (Werkseinstellung: Aus).
Sensoface gibt Hinweise über den Zustand des Leitfähig-
keitssensors. Es werden deutliche Polarisationseekte des
Sensors oder eine zu hohe Kabelkapazität angezeigt.

19
Quickstart
Tastatur
cal Kalibrierung starten, beenden
conf Konfigurierung starten, beenden
• Ziffernstelle auswählen
(ausgewählte Stelle blinkt)
• Menünavigation
• Stelle ändern
• Menünavigation
enter • Kalibrierung:
Weiter im Programmablauf
• Konfigurierung: Eingaben bestätigen,
nächster Konfigurierschritt
• Meßmodus: Ausgangsstrom anzeigen
cal enter Cal-Info, Anzeige der Zellkonstante
conf enter Error-Info, Anzeige der letzten Fehlermeldung
+ Geräteselbsttest GainCheck starten
Passcodes
Taste + Passcode Menüpunkt
cal + 0000 CAL-Info (Anzeige Zellkonstante)
cal + 0110 Kalibrierung (mit Standardlösung)
cal + 1100 Abgleich Zellkonstante
cal + 1105 Produktkalibrierung
cal + 1015 Abgleich Temperaturfühler
Kongurierung
Taste + Passcode Menüpunkt
conf + 0000 Error-Info (Anzeige letzter Fehler, Löschen)
conf + 1200 Kongurierung
conf + 2222 Sensormonitor (Widerstand und Temperatur)
conf + 5555 Stromgeber 1 (Vorgabe Ausgangsstrom)
conf + 5556 Stromgeber 2 (Vorgabe Ausgangsstrom)
conf + + 4321 Werkseinstellung

20
Betriebsart wechseln / Werte eingeben
1) Taste entsprechend der gewünschten Betriebsart drücken
für Kalibrierung - cal
für Kongurierung - conf
Eingabe Passcode
2) Ziernposition auswählen mit Taste ,
Zahlenwert ändern mit Taste 
3) Eingabe bestätigen mit Taste enter
Voraussetzung-
Gerät bendet sich in der Betriebsart„Messen“:
Anzeige der gewählten
Betriebsart
(hier Kalibrierung)
1 2 3
