Kohler K-1109 User manual

Installation Guide
Bath Whirlpool
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México
(Ej. K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-1109 K-1151 K-1357
1012295-2-D

Important Information
WARNING: When using electrical products, basic precautions should always be followed, including
the following:
DANGER: Risk of electric shock. Connect only to a circuit protected by a Ground-Fault
Circuit-Interrupter (GFCI).
Building materials and wiring should be routed away from the pump body and other heat-producing
components of the unit.
Install to permit access for servicing.
Grounding is required. The unit should be installed by a qualified service representative, and grounded.
WARNING: Risk of electric shock. A licensed electrician should make all electrical connections.
WARNING: Risk of electric shock. Disconnect power before servicing.
WARNING: Risk of injury or property damage. Please read all instructions thoroughly before
beginning installation, including the following requirements.
NOTICE: Follow all local plumbing and electrical codes.
Product Information
Electrical Requirements
The installation must have a Class A Ground-Fault Circuit-Interrupter (GFCI). The GFCI protects against
line-to-ground shock hazard. Use a 120 V, 15 A, 60 Hz dedicated service for the whirlpool.
″H″models require a separate 120 V, 15 A, 60 Hz dedicated service for the heater.
NOTE: If the pump supply cord is damaged, it must be replaced by the manufacturer, its service agent or
similarly qualified persons in order to avoid a hazard. The heater supply cord cannot be replaced. If the
cord is damaged the heater should be scrapped.
Product Notices
WARNING: Unauthorized modification may cause unsafe operation and poor performance of the
whirlpool. Do not relocate the whirlpool pump, or make other modifications to the whirlpool system,
as this could adversely affect the performance and safe operation of the whirlpool. Kohler Co. shall not
be liable under its warranty or otherwise for personal injury or damage caused by any such
unauthorized modification.
Factory-Assembled Features
Factory installed components include pump with power supply cord and air switch transmitter. No
installation is needed.
″H″models are also supplied with a factory assembled heater.
An optional timer kit is available for this certain models.
The whirlpool pump and piping are factory-assembled.
Connections and Service Access
Before installation, ensure proper access to the final connections.
1012295-2-D 2 Kohler Co.

Product Information (cont.)
NOTICE: Provide unrestricted service access to the pump. You must provide access for servicing the
pump and controls. The access must be located immediately next to the pump. Study the roughing-in
information packed with the whirlpool.
Table of Contents
Important Information .............................................................. 2
Product Information ............................................................... 2
Electrical Requirements .......................................................... 2
Product Notices ................................................................ 2
Factory-Assembled Features ...................................................... 2
Connections and Service Access ................................................... 2
Thank You For Choosing Kohler Company .............................................. 4
Tools and Materials ............................................................... 4
Before You Begin ................................................................. 4
Prepare the Site ................................................................. 5
Prepare the Whirlpool ............................................................. 5
Secure the Unit .................................................................. 6
Option Using a Cement or Mortar Bed ............................................... 6
Option Using Construction Adhesive ................................................. 6
Secure the Whirlpool to the Stud Framing ............................................... 7
Cut the Pump Banding Straps ....................................................... 7
Install the Plumbing ............................................................... 7
Make Electrical Connections ......................................................... 8
Pump Wiring .................................................................. 8
In-Line Heater Wiring ............................................................ 8
Test Run the Whirlpool ............................................................. 9
Complete the Finished Wall ........................................................ 10
Removing the Apron .............................................................. 10
Clean-Up After Installation ......................................................... 10
Confirm Proper Operation .......................................................... 11
Fill the Whirlpool .............................................................. 11
Operating Sequence ............................................................ 11
Troubleshooting Procedure ......................................................... 11
Troubleshooting Guide .......................................................... 11
Kohler Co. 3 1012295-2-D

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few minutes to review this manual before
you start your installation. If you encounter any installation or performance problems, please don’t hesitate
to contact us. Our phone numbers and website are listed on the back cover. Thanks again for choosing
Kohler Company.

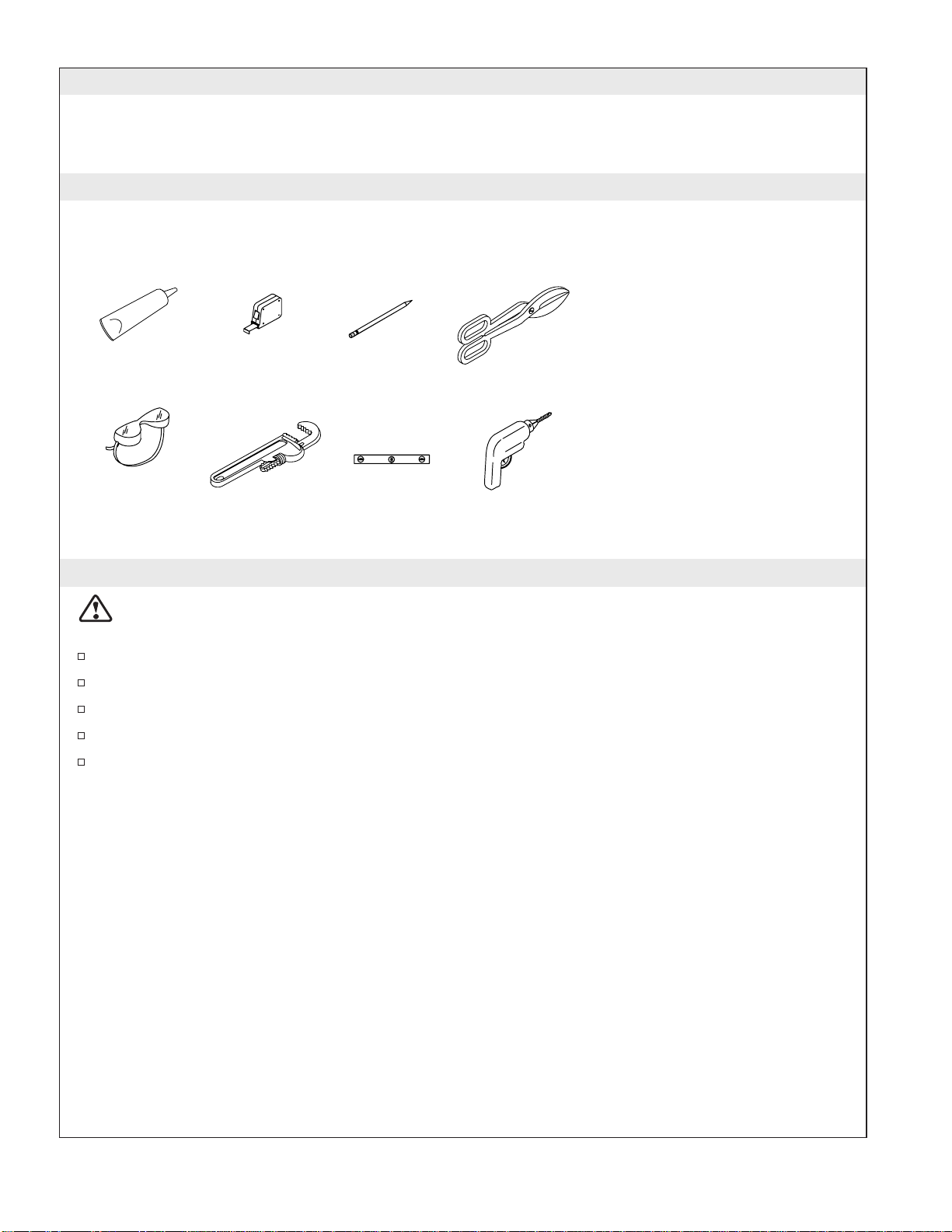

Tools and Materials
Before You Begin
CAUTION: Risk of product damage. Do not lift the whirlpool by the piping or pump, or use the
piping or pump for structural support of the whirlpool.
We recommend this whirlpool for alcove installation.
Inspect the whirlpool for damage before you begin installation.
You must install this whirlpool to an adequately supported, level subfloor.
Confirm adequate mounting and connection space for the faucet specified for your installation.
Confirm adequate mounting and connection space for the faucet specified for your installation.
Sealant Pencil
Level
Pipe Wrench Drill
Tin Snips
• Conventional woodworking tools
and materials
• Drop cloth
• #6 large-head galvanized nails
• 2x4's
• Screws or lag bolts
• Construction Adhesive (optional)
• Cement or mortar (optional)
Plus:
Tape
Measure
Safety
Glasses
1012295-2-D 4 Kohler Co.

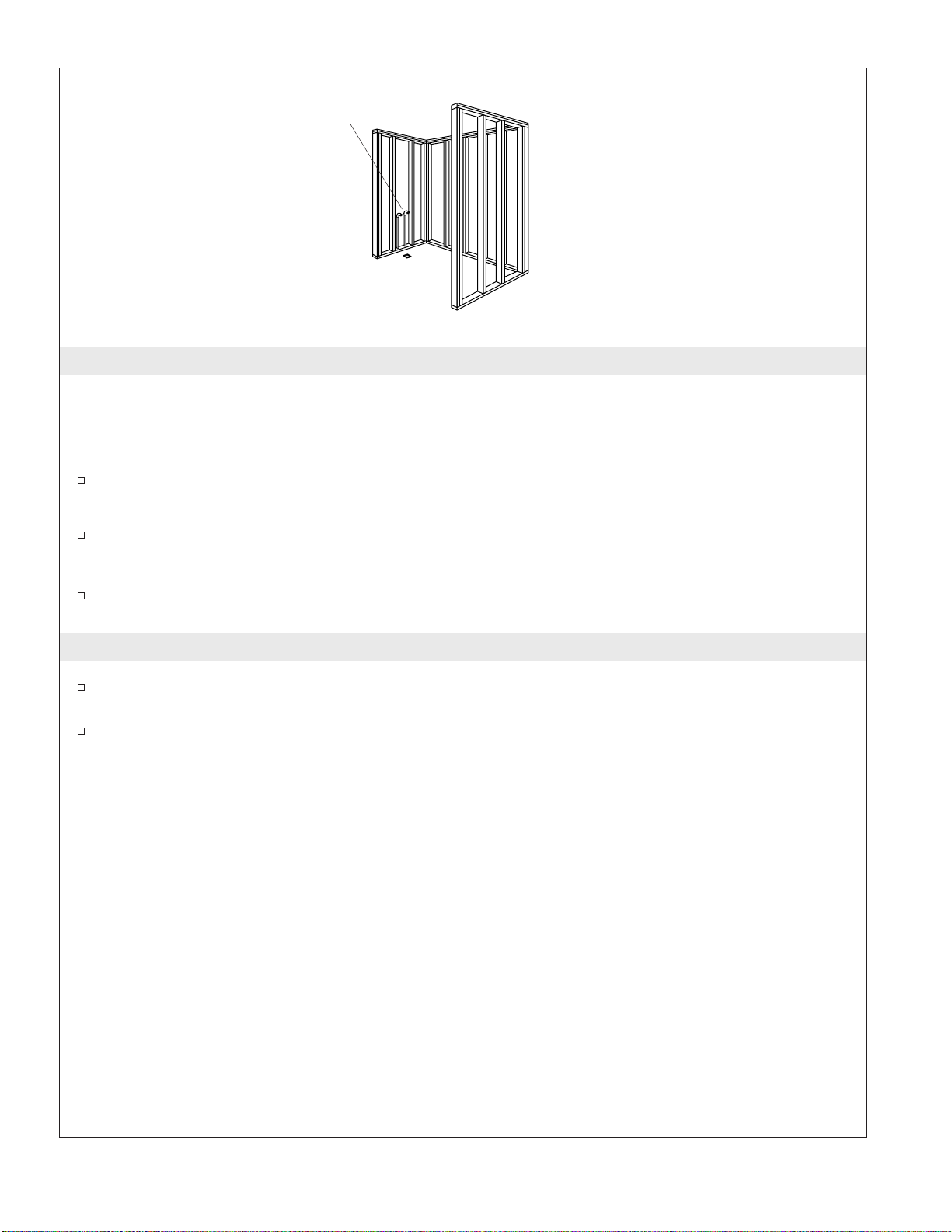

1. Prepare the Site
NOTICE: Unless otherwise specified, floor support under the whirlpool must provide for a minimum of
80 lbs./square foot (390 kg/square meter) loading.
NOTICE: Do not support the whirlpool by the rim.
Make sure the flooring offers adequate support for your whirlpool, and verify that the subfloor is
flat and level.
The whirlpool should be installed in an alcove installation. Construct 2x4 or 2x6 stud framing
designed for your particular installation. Construct a frame in accordance with the roughing-in
information packed with the whirlpool.
Position the plumbing according to the roughing-in information packed. Cap the supplies, and
check for leaks.
2. Prepare the Whirlpool
Install the drain to the whirlpool according to the drain manufacturer’s instructions. Do not connect
the trap at this time.
Position a clean drop cloth or similar material in the bottom of the whirlpool. Be careful not to
scratch the surface of the whirlpool.
Construct 2x4 or
2x6 stud framing
according to the
roughing-in
information.
Position the
rough plumbing.
Verify that the subfloor
offers adequate support,
and is flat and level.
Kohler Co. 5 1012295-2-D

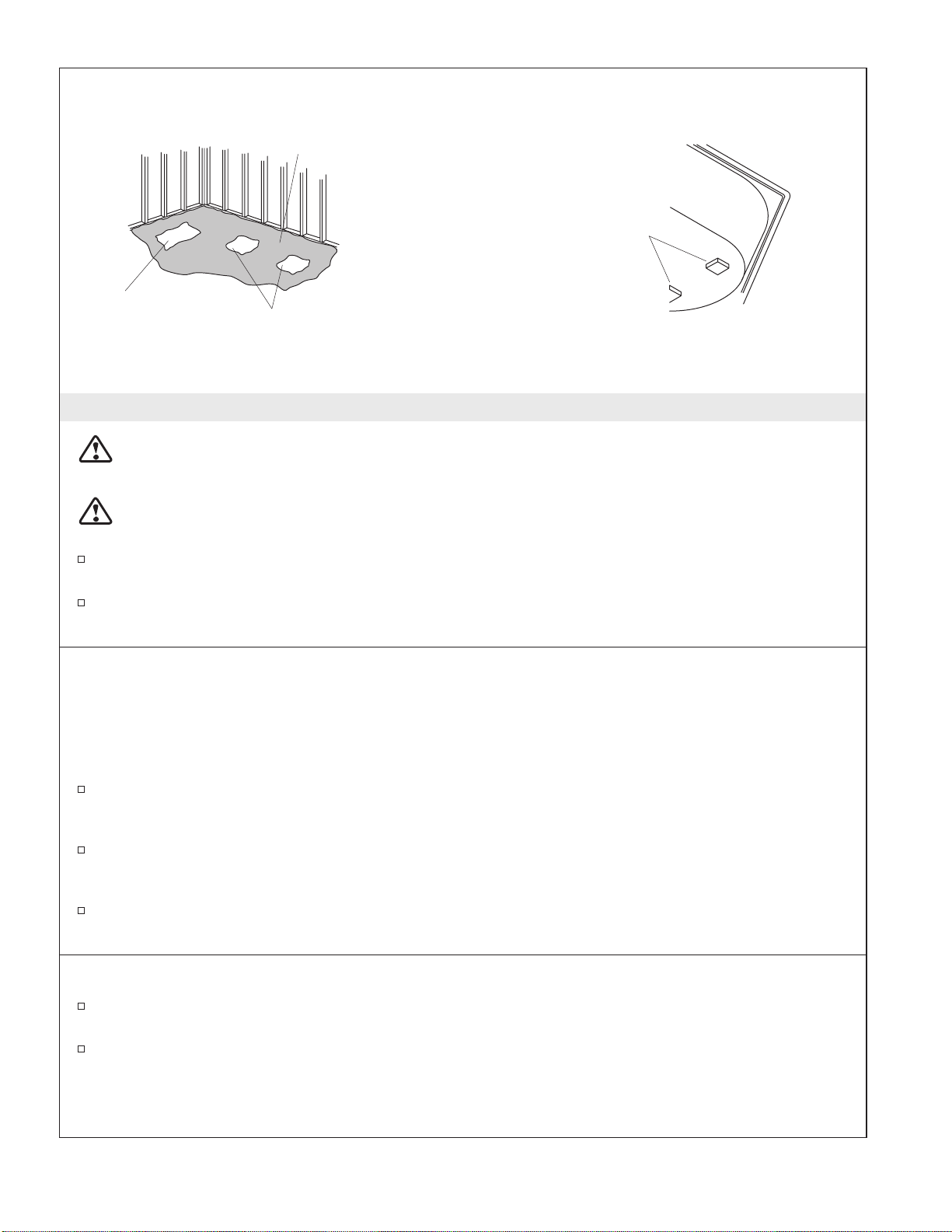

3. Secure the Unit
CAUTION: Risk of product damage. Do not lift the whirlpool by the piping or pump, or use the
piping or pump for structural support of the whirlpool.
CAUTION: Risk of product damage. Do not support the whirlpool by the rim.
Choose the installation option that best applies to your particular installation. Follow the
appropriate instructions.
If the subfloor is not level, shim the whirlpool support blocks as necessary.
Option Using a Cement or Mortar Bed
NOTE: Do not use gypsum cement or drywall compound for this application, as they will not provide an
acceptable, durable bond.
NOTE: The pump support bracket (when the pump banding straps are cut) and support blocks must
rest directly on the subfloor.
Spread a 2″(5.1 cm) thick layer of cement or mortar on the subfloor where the whirlpool will be set.
This will help secure, level, and support the unit. Clear all the material away from the pump
support bracket and support block locations.
Position a piece of plastic drop cloth material on top of the cement or mortar bed. With help,
carefully lift the whirlpool into place, and make sure the pump support bracket and support blocks
do not rest in the bed material.
Insert the drain tailpiece into the trap. Make sure the whirlpool is level and resting on all support
blocks.
Option Using Construction Adhesive
Apply a generous amount of high-quality construction adhesive to the bottom of the support blocks.
With help, carefully lift the whirlpool into position.
Insert the drain tailpiece into the trap. Make sure the whirlpool is level and resting on all support
blocks.
Clear space for pump.
Spread a 2" (5.1 cm) layer of
cement or mortar bed material.
Clear spaces for
support blocks.
Apply construction adhesive
to the support blocks.
1012295-2-D 6 Kohler Co.

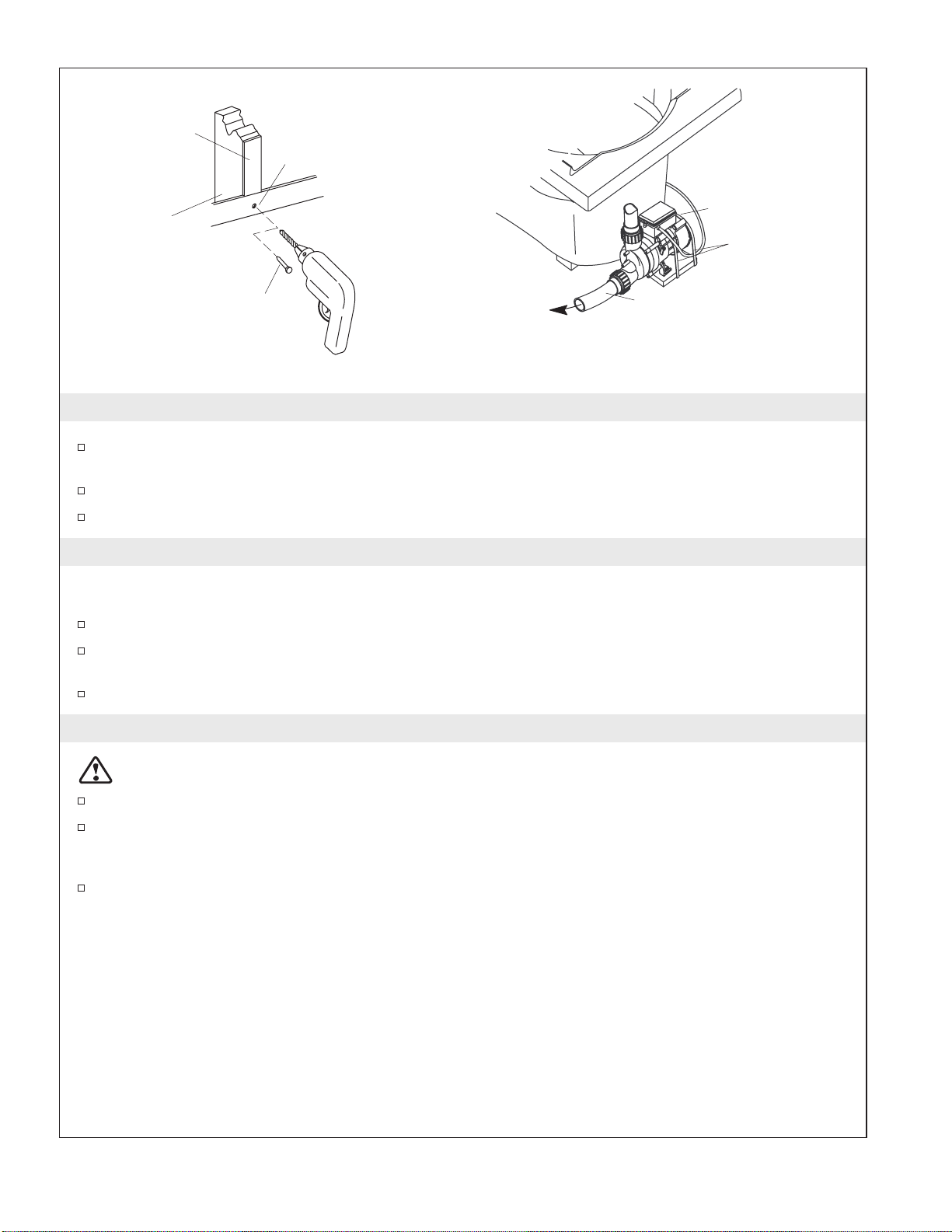

4. Secure the Whirlpool to the Stud Framing
Drill a small pilot hole through the nailing-in flange at each stud. Add shims between the nailing-in
flange and the studs as needed to eliminate gaps.
Nail 1/4″(6 mm) thick furring strips to the studs to shim out to the edge of the nailing-in flange.
Use #6 large-head galvanized nails to secure the nailing-in flange to the studs.
5. Cut the Pump Banding Straps
IMPORTANT! This step is necessary to make your Kohler whirlpool operate more quietly.
Use tin snips to cut the two pump banding straps.
To minimize whirlpool noise and vibration, be sure the pump is not in direct contact with the
shipping bracket after the pump banding straps are cut.
Remove and discard the straps.
6. Install the Plumbing
CAUTION: Risk of property damage. Ensure a watertight seal on the whirlpool drain.
Connect the drain to the trap according to the drain manufacturer’s instructions.
Install the faucet valving according to the faucet manufacturer’s instructions. Do not install the
faucet trim until instructed. Open the hot and cold water supplies, and check the supply
connections for leakage.
Run water into the whirlpool, and check the drain connections for leakage.
Stud
Nail 1/4" (6 mm)
thick furring strips
to the studs. Drill a small hole
through the nailing-in
flange at each stud.
Use #6 large-head
galvanized nails to secure
the nailing-in flange to the
studs.
Drainage Suction Line
Pump
Cut the pump
banding straps.
NOTE:
Pump model illustrated may differ from your
actual product.
Kohler Co. 7 1012295-2-D

7. Make Electrical Connections
WARNING: Risk of electric shock. To reduce the risk of electrical shock, connect the pump and in-line
heater (if heater option included) to properly grounded, grounding-type receptacles protected by
Ground-Fault Circuit-Interrupters (GFCI’s). Do not remove the plugs’ grounding pins. Do not use
grounding adapters.
NOTE: The whirlpool model number is printed on a label near the whirlpool pump. This label also
identifies the electrical rating of the whirlpool.
Your Kohler whirlpool bath is equipped with a cord and plug. All of the heater wiring has been
completed at the factory. A licensed electrician must install a GFCI-protected, 120 V, 15 A, grounded
outlet.
Pump Wiring
NOTE: The whirlpool model number is printed on a label near the whirlpool pump. This label also
identifies the electrical rating of the whirlpool.
Your Kohler whirlpool bath is equipped with a cord and plug. All wiring of the pump and control
has been completed at the factory. A licensed electrician must install a GFCI-protected, 120 V, 15 A,
grounded outlet. No other load should be on this circuit. Locate the outlet behind the whirlpool,
and within 24″(61 cm) of the pump.
Plug the pump into this outlet.
NOTE: Make sure the air actuator tubing is securely attached to the pump, and is not kinked or damaged.
If a K-1639 Timer Kit will be used, install it now according to the instructions packed.
In-Line Heater Wiring
″H″Models: The heater is equipped with a cord and plug. All wiring of the heater has been
completed at the factory. A licensed electrician must install a GFCI-protected, 120 V, 15 A, grounded
outlet. No other load should be on this circuit. Locate the outlet behind the whirlpool, and within
24″(61 cm) of the heater.
Plug the heater into this outlet.

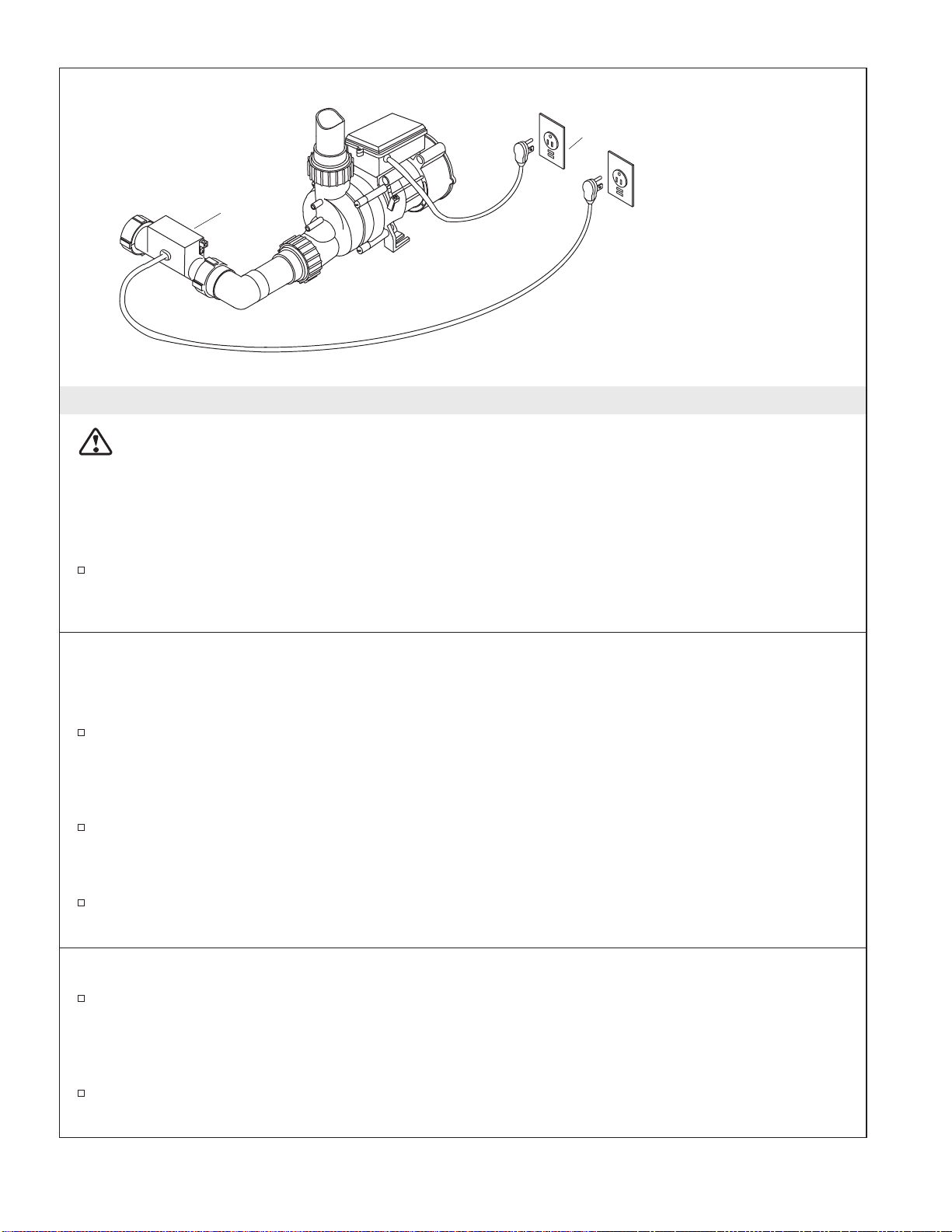

Bond in accordance
with applicable codes.
Install a GFCI-
protected 120 V, 15 A
grounded outlet.
Heater
Plug the pump
into this outlet.
Install second GFCI-
protected outlet for "H"
models for the in-line heater.
1012295-2-D 8 Kohler Co.

8. Test Run the Whirlpool
Check all electrical connections, and make sure the electrical power to the whirlpool and heater (if
equipped) is on.
Make sure all union connections to the pump and heater are securely hand tightened.
Verify that the pump banding straps have been cut (if applicable), and that the pump is resting
directly on the subfloor or whirlpool base.
Fill the whirlpool to a level at least 2″(5.1 cm) above the top of the highest jet.
Operate the whirlpool for 5 minutes, and check all whirlpool piping connections for leaks.
For additional information on whirlpool operation, refer to ″Confirm Proper Operation″.
Kohler Co. 9 1012295-2-D

9. Complete the Finished Wall
NOTE: If your whirlpool has an integral apron, it is designed so the finished wall material (1-1/2″[3.8 cm]
maximum) will overlap the apron columns. The finished floor material (2″[5.1 cm] maximum) should butt
against the apron.
If you have not already done so, carefully remove the protective tape from the whirlpool rim.
If necessary allow for deck-mounted valves and spout.
Cover the framing with water-resistant wall material. Seal the joints between the whirlpool rim edge
and the water-resistant wall material with silicone sealant.
Tape and mud the water-resistant wall material. Install the finished wall to the water-resistant wall
material. Seal the joints between the whirlpool rim and the finished wall material with silicone
sealant.
Install the faucet trim according to the trim manufacturer’s instructions.
10. Removing the Apron
Your whirlpool may be equipped with an integral apron which allows you convenient access to
your whirlpool controls. To remove the apron, insert the edge of a flat blade screwdriver or dull
knife under the edge of the apron panel. Be careful not to scratch the visible surfaces. Gently pry up
at one end. Carefully pull the apron panel off.
To reinstall, bow the apron slightly so both ends can be inserted at the same time. Gently press in
the center of the panel to secure the apron in place.
11. Clean-Up After Installation
When cleaning up after installation, do not use abrasive cleansers, as they may scratch and dull the
whirlpool surface. Use warm water and a liquid detergent to clean the surface.
Remove stubborn stains, paint, or tar with turpentine or paint thinner. Do not allow cleaners
containing petroleum distillates to remain in contact with any whirlpool surfaces for long periods
of time. Remove plaster by carefully scraping with a wood edge. Do not use metal scrapers, wire
brushes, or other metal tools. Use a powder-type detergent on a damp cloth to provide mild
abrasive action to any residual plaster.

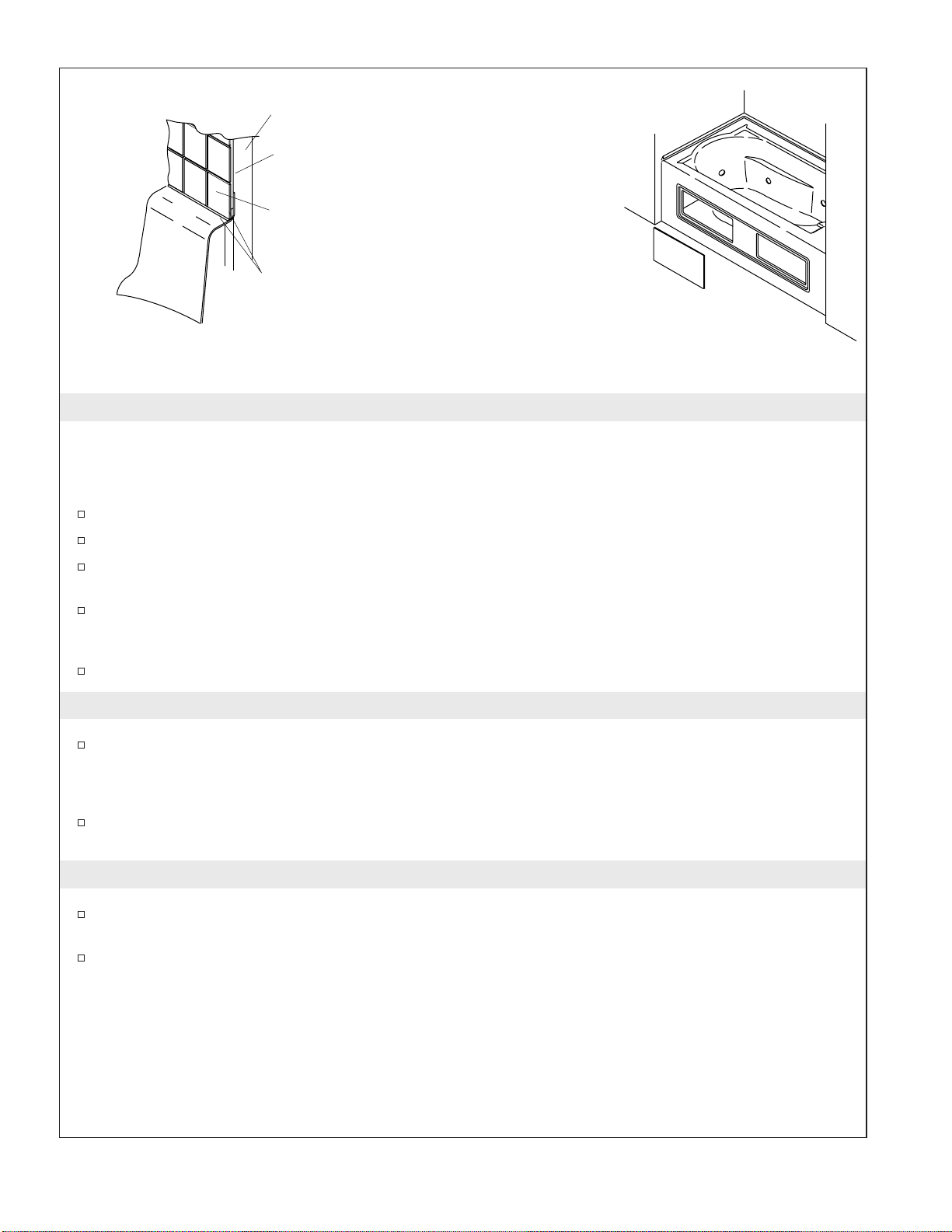

Framing
Whirlpool
Finished Wall
Water-Resistant
Wall Material
Apply silicone sealant to the
joint between the whirlpool
and the finished wall. On models with an integral apron,
access the pump by gently prying
at the apron edge with a
screwdriver or dull knife to remove.
1012295-2-D 10 Kohler Co.

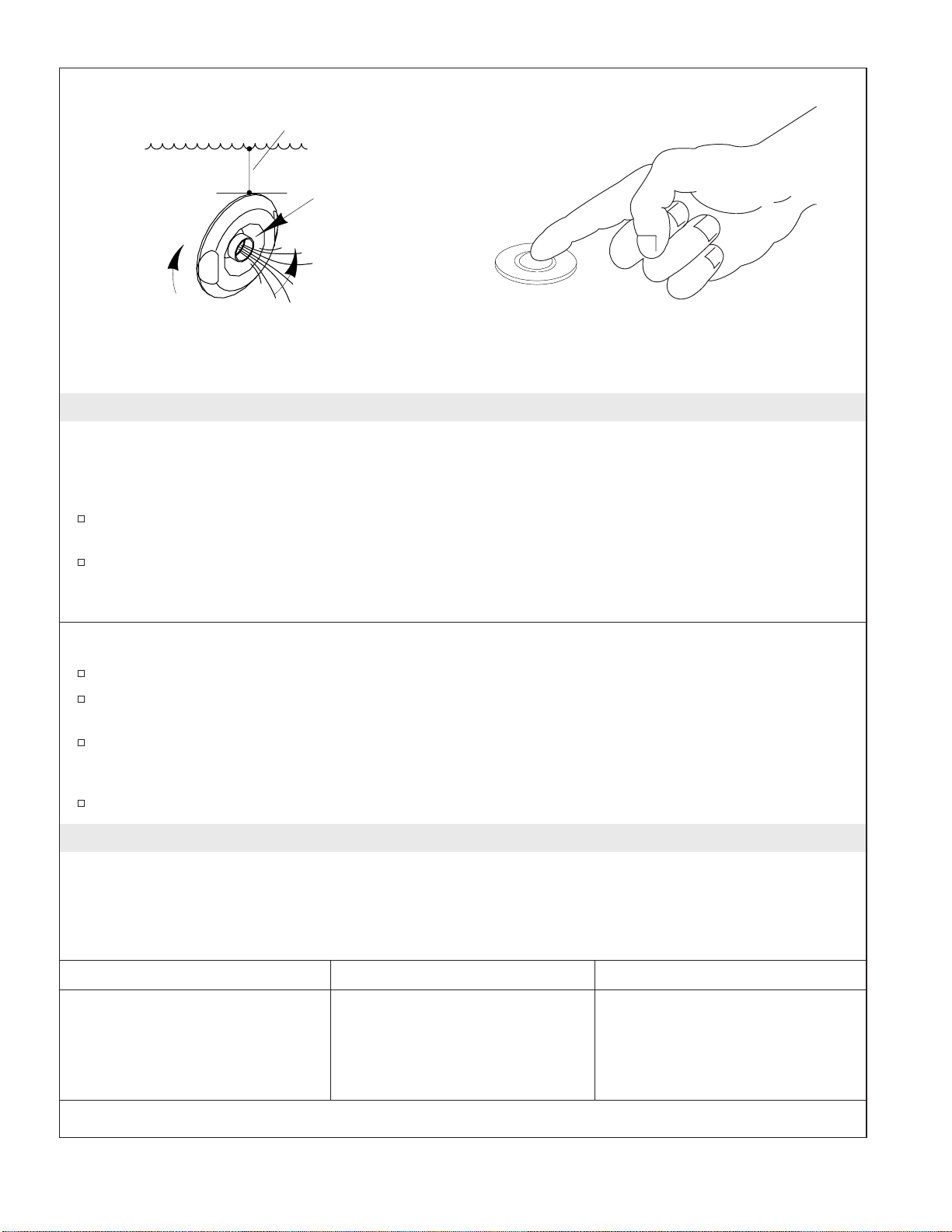

12. Confirm Proper Operation
Fill the Whirlpool
NOTE: Please read these steps carefully before you operate your whirlpool.
Position the jet nozzles so they face down toward the basin. Turn the jet trim rings fully
counterclockwise.
Fill the whirlpool to a water level at least 2″(5.1 cm) above the top of the highest jet.
NOTE: The water temperature in the whirlpool should not exceed 104° F (40° C).
Operating Sequence
Press the air actuator to turn on the whirlpool jets.
Adjust each jet for optimum air/water mixture. Turn the trim ring clockwise to reduce the air flow,
and counterclockwise to increase the air flow.
If equipped with a heater, the heater will engage automatically when the pump is turned on and
will disengage when the pump is turned off. The heater will not turn on if the water temperature
exceeds 104° F (40° C).
Press the air actuator a second time to turn off the whirlpool.
13. Troubleshooting Procedure
Troubleshooting Guide
This troubleshooting guide is for general aid only. A Kohler Authorized Service Representative or qualified
electrician should correct any electrical problems. For warranty service, contact your dealer or wholesale
distributor.
Symptoms Probable Causes Recommended Action
1. Whirlpool does not start or
stop. A. No power to motor. A. Set/reset the GFCI or ELCB; check wiring.
B. Air actuator does not work. B. Replace air actuator.
C. Air actuator tubing is
disconnected, loose, kinked,
plugged, or damaged.
C. Connect, straighten, clean, or
replace air actuator tubing.
Fill with water 2" (5.1 cm)
above the highest jet.
Turn the jet trim ring
clockwise to
decrease the flow.
Position the jet
nozzles to direct
the water flow as
desired.
Turn the jet trim ring counterclockwise
to increase the flow. Press the air actuator to turn
on and off the whirlpool.
Kohler Co. 11 1012295-2-D

Troubleshooting Procedure (cont.)
Symptoms Probable Causes Recommended Action
D. Motor/pump does not work. D. Rebuild or replace
motor/pump.
2. Motor starts, not all jets are
functioning. A. Jet is closed. A. Rotate jet trim ring counterclockwise to open.
B. Jets are blocked. B. Remove blockage.
3. Whirlpool stops automatically
before 18 minutes. A. The GFCI or ELCB trips. A. Identify source of fault, and correct.
B. Suction blocked. B. Remove obstruction.
C. Jets are blocked. C. Remove blockage.
D. Motor overheated and
protection device activated. D. Check for blockage at motor vents. Remove blockage and
allow motor to cool.
Check for suction blockage.
Remove blockage and allow
motor to cool.
Check for jet blockage. Remove
blockage and allow motor to
cool.
4. Noisy operation. A. Pump banding straps have not
been cut. (Models with support
blocks only.)
A. Cut pump banding straps with
tin snips.
5. Heater does not operate. (“H”
models only) A. No power to heater. A. Reset the GFCI or ELCB.
B. Water temperature exceeds
104° F (40° C). B. Allow water to cool and heater will reengage.
C. Heater does not work. C. Replace heater.
1012295-2-D 12 Kohler Co.

Guide d’installation
Baignoire à hydromassage
Renseignements importants
AVERTISSEMENT : Lors de l’utilisation des produits électriques, des précautions de base devraient
toujours être observées, incluant ce qui suit :
DANGER : Risque d’électrocution. Raccorder uniquement à une prise de terre protégée par un
disjoncteur différentiel (GFCI).
Les matériaux de construction et le câblage doivent être posés loin de la pompe et des autres composants
conducteurs de chaleur de l’unité.
Installer de façon à permettre l’accès pour l’entretien.
Une mise à la terre est requise. L’appareil doit être installé et mis à la terre par un représentant qualifié.
AVERTISSEMENT : Risque d’électrocution. Tous les raccords électriques devraient être réalisés par un
électricien agréé.
AVERTISSEMENT : Risque d’électrocution. Débrancher l’alimentation avant de procéder à l’entretien.
AVERTISSEMENT : Risque de blessures ou d’endommagement du matériel. Veuillez s’il vous plaît
lire avec attention toutes les instructions avant de commencer l’installation, y compris les conditions
suivantes:
AVIS : Respecter tous les codes de plomberie et électriques locaux.
Information sur le produit
Branchements électriques requis
L’installation doit avoir un disjoncteur de fuite de terre de classe A (GFCI). Le disjoncteur GFCI protège
contre les risques de chocs. Utiliser une alimentation de 120 V, 15 A, 60 Hz dédiée à la baignoire à
hydromassage.
Les modèles ″H″nécessitent d’une alimentation indépendante de 120 V, 15 A, 60 Hz pour le chauffeau en
ligne.
REMARQUE : Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son
représentant ou autre personnel similaire qualifié pour éviter tout danger.
Notices du produit
AVERTISSEMENT : Des modifications non approuvées pourraient provoquer un fonctionnement
dangereux ou un mauvais fonctionnement de la baignoire à hydromassage. Ne pas déplacer la
pompe d’hydromassage ou effectuer d’autres modifications au système d’hydromassage car celà
pourrait affecter les performances et la sécurité de la baignoire à hydromassage. Kohler Co. décline
toute responsabilité sous ses garanties quant à toutes blessures ou dommages causés par des
modifications non autorisées.
Kohler Co. Français-1 1012295-2-D

Information sur le produit (cont.)
Pièces assemblées en usine
Les composants installés en usine comprennent la pompe avec câble d’alimentation électrique et
l’interrupteur d’air. Aucune autre installation ne sera nécessaire.
Les modèles ″H″comprennent aussi un chauffeau assemblé en usine.
Le jeu de relais est disponible en option pour certains modèles.
La pompe et la tuyauterie de la baignoire à hydromassage ont été assemblées en usine.
Connexions et accès pour l’entretien
S’assurer d’avoir suffisamment d’accès pour les connexions finales avant l’installation.
AVIS : Faire en sorte qu’il soit toujours possible d’accéder à la pompe et au chauffeau. Il faut prévoir un
accès pour l’entretien de la pompe et des contrôles. L’accès doit être situé tout près de la pompe. Étudier
le plan de raccordement qui accompagne la baignoire à hydromassage.
Sommaire
Renseignements importants ......................................................... 1
Information sur le produit ........................................................... 1
Branchements électriques requis ................................................... 1
Notices du produit .............................................................. 1
Pièces assemblées en usine ...................................................... 2
Connexions et accès pour l’entretien ................................................ 2
Merci d’avoir choisi la compagnie Kohler ............................................... 3
Outils et matériels ................................................................ 3
Avant de commencer .............................................................. 3
Préparer le site .................................................................. 4
Préparer la baignoire à hydromassage ................................................. 4
Sécuriser les modèles d’unités avec blocs de support ...................................... 5
Option pour utilisation de lit de ciment ou de mortier ..................................... 5
Option pour l’utilisation de mastic adhésif de construction ................................. 5
Sécuriser la baignoire à hydromassage au cadre à montants ................................ 6
Couper les sangles de la pompe ..................................................... 6
Installer la plomberie .............................................................. 6
Faire les raccordements électriques ................................................... 7
Cablâge de pompe ............................................................. 7
Cablâge de chauffeau en ligne ..................................................... 7
Tester la baignoire à hydromassage ................................................... 8
Compléter le mur fini .............................................................. 9
Retirer le bandeau ................................................................ 9
Nettoyage après installation ......................................................... 9
Confirmer le bon fonctionnement .................................................... 10
Remplir la baignoire à hydromassage ............................................... 10
Séquence d’opération .......................................................... 10
Procédures de dépannage ......................................................... 10
Guide de dépannage ........................................................... 10
1012295-2-D Français-2 Kohler Co.

Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez lire attentivement ce guide avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de problème d’installation ou de
fonctionnement. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Outils et matériels
Avant de commencer
ATTENTION : Risque d’endommagement du produit. Ne pas soulever la baignoire à hydromassage
par la tuyauterie ou par la pompe ou utiliser la tuyauterie ou la pompe pour supporter la baignoire à
hydromassage.
Nous recommandons cette baignoire à hydromassage pour une installation dans une alcôve.
Avant l’installation, inspecter la baignoire à hydromassage pour en déceler tout dommage.
Cette baignoire à hydromassage doit être installée sur un sol nivelé adéquat.
S’assurer que l’espace de montage et de raccordement du robinet soit adéquat pour l’installation.
S’assurer que l’espace de montage et de raccordement du robinet soit adéquat pour l’installation.
Matériau
d'étanchéité Crayon
à papier
Niveau à bulle
Clé à tuyau Perceuse
Cisaille de
ferblantier
• Outils conventionnels de
menuiserie et matériels
• Bâche de protection
• Clous galvanisés No.6 à tête large
• 2x4
• Vis ou tire-fonds
• Adhésif de construction (optionnel)
• Ciment ou mortier (optionnel)
Plus:
Mètre
ruban
Lunettes de
protection
Kohler Co. Français-3 1012295-2-D

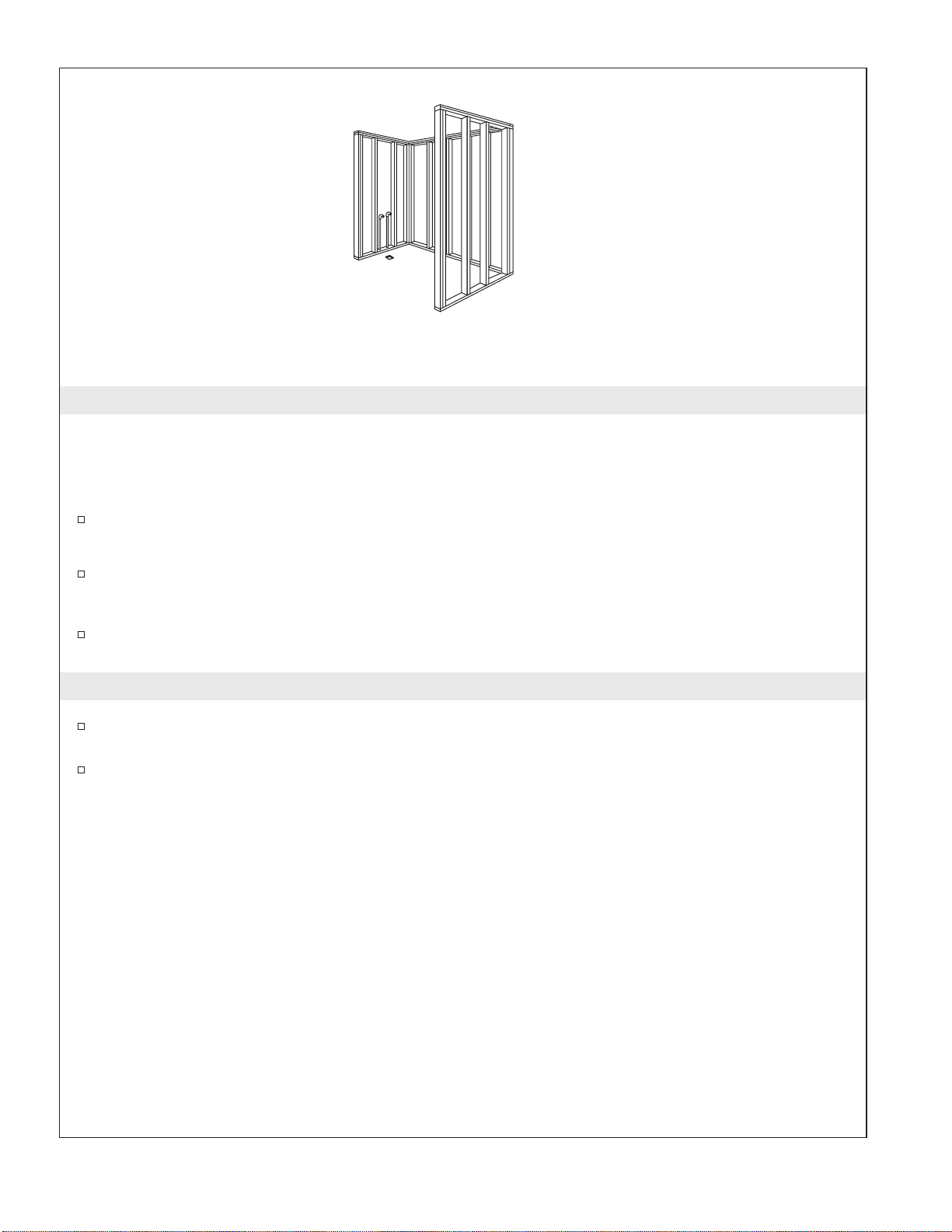

1. Préparer le site
AVIS : Sauf contre-indications, le support du plancher sous la baignoire à hydromassage doit pouvoir
soutenir une charge minimale de 80 lbs./pied carré (390 kg/m2).
AVIS : Ne pas soulever la baignoire à hydromassage par le rebord.
S’assurer que le sol constitue un support adéquat pour la baignoire à hydromassage et que le
plancher soit plat et nivelé.
La baignoire à hydromassage devrait être installée dans une alcôve. Construire un cadre avec des
montants de 2x4 ou de 2x6 pour votre installation particulière. Construire un cadre selon
l’information du plan de raccordement qui accompagne la baignoire à hydromassage.
Déterminer l’emplacement de la plomberie selon le plan de raccordement fourni. Boucher les
alimentations et vérifier s’il y a des fuites.
2. Préparer la baignoire à hydromassage
Installer le drain sur la baignoire à hydromassage selon les instructions du fabricant. Ne pas
connecter le siphon à ce moment.
Placer un chiffon propre ou matière similaire à la base de la baignoire à hydromassage. S’assurer de
ne pas rayer la surface de la baignoire à hydromassage.
Positionner
la plomberie.
S'assurer que le
sous-plancher
puisse supporter
suffisamment de
poids et qu'il soit
de niveau.
Construire le
cadrage de
montants de 2x4
ou de 2x6 suivant
l'information du
plan de
raccordement.
1012295-2-D Français-4 Kohler Co.

3. Sécuriser les modèles d’unités avec blocs de support
ATTENTION : Risque d’endommagement du produit. Ne pas soulever la baignoire à hydromassage
par la tuyauterie ou par la pompe ou utiliser la tuyauterie ou la pompe pour supporter la baignoire à
hydromassage.
ATTENTION : Risque d’endommagement du produit. Ne pas soulever la baignoire à hydromassage
par le rebord.
Choisir l’option d’installation qui s’applique le mieux à votre installation. Suivre les instructions
correspondantes.
Si le plancher n’est pas nivelé, placer des blocs de renfort sous la baignoire à hydromassage, si
nécessaire.
Option pour utilisation de lit de ciment ou de mortier
REMARQUE : Ne pas utiliser de plâtre ou un mélange pour cloison sèche pour cette installation, car ces
produits ne fourniront pas un scellement acceptable, et durable.
REMARQUE : Le support de pompe (une fois les sangles de retenue coupées) et les blocs de support
doivent reposer directement sur le sol.
Étendre une couche de ciment ou mortier de 2″(5,1 cm) d’épaisseur sur le plancher à l’endroit
d’installation de la baignoire. Ceci aidera à la fixation, au nivelage et au support de l’unité. Ecarter
tout matériau de l’emplacement du montant de la pompe et des blocs de support.
Positionner une bâche en plastique sur le lit de ciment ou de mortier. Avec de l’assistance, soulever
et mettre soigneusement la baignoire à hydromassage en place et s’assurer que le support de pompe
et les blocs de renfort ne reposent pas sur le matériau de l’embase.
Insérer la pièce de raccordement du drain dans le siphon. S’assurer que la baignoire à
hydromassage soit nivelée et qu’elle repose sur les blocs de renfort.
Option pour l’utilisation de mastic adhésif de construction
Appliquer un adhésif de construction de haute qualité à la base des blocs de renfort. Avec de
l’assistance, soulever et mettre la baignoire à hydromassage en place avec précaution.
Insérer la pièce de raccordement du drain dans le siphon. S’assurer que la baignoire à
hydromassage soit nivelée et qu’elle repose sur les blocs de renfort.
Étendre une couche
de béton ou mortier
de 2" (5,1 cm).
Dégagement pour
les blocs de renfort.
Dégagement
pour la pompe.
Appliquer du
mastic adhésif de
construction aux
blocs de renfort.
Kohler Co. Français-5 1012295-2-D

4. Sécuriser la baignoire à hydromassage au cadre à montants
Percer un petit trou-pilote dans la bride cloutage de chaque montant. Placer des câles entre la bride
de cloutage et les montants, au besoin, pour éliminer les espaces.
Clouer des planchettes de 1/4″(6 mm) sur les montants de façon à se câler contre le rebord de la
bride.
Utiliser des clous galvanisés #6 à tête large pour sécuriser la bride aux montants.
5. Couper les sangles de la pompe
IMPORTANT ! Cette étape est nécessaire pour que votre baignoire à hydromassage Kohler fonctionne
plus silencieusement.
Couper les sangles de retenue de la pompe avec une cisaille de ferblantier.
Pour réduire les bruits et vibrations émanant de la baignoire à hydromassage, s’assurer que la
pompe ne soit pas en contact direct des supports d’expédition après que les sangles aient été
sectionnées.
Retirer et jeter les sangles.
6. Installer la plomberie
ATTENTION : Risque d’endommagement du matériel. Assurer un joint étanche sur le drain de la
baignoire à hydromassage.
Connecter le drain au siphon selon les instructions du fabricant.
Installer les valves du robinet conformément aux instructions du fabricant. Ne pas installer la bague
du robinet avant l’instruction de le faire. Ouvrir les alimentations d’eau chaude et froide et vérifier
qu’il n’y ait pas de fuites.
Laisser couler l’eau dans la baignoire à hydromassage et vérifier s’il y a des fuites dans les
connexions du drain.
Montant
Percer un trou
pilote sur la
collerette à
chaque montant.
Clouer des
planchettes de
1/4" (6 mm)
d'épaisseur sur
les montants.
Utiliser des clous
galvanisés Nº 6 à
large tête pour fixer la
collerette de cloutage
aux montants.
Drainage Ligne d'aspiration
Pompe
Couper les
sangles de
retenue de la
pompe.
REMARQUE:
Le modèle de pompe illustré peut varier
du produit actuel.
1012295-2-D Français-6 Kohler Co.

7. Faire les raccordements électriques
AVERTISSEMENT : Risque d’électrocution. Afin de réduire les risques de choc électrique, raccorder la
pompe et le chauffeau en ligne (si cette option est incluse) à des receptacles à prise de terre, protégés
par un disjoncteur différentiel. Ne pas retirer la broche de mise à la terre. Ne pas utiliser d’adaptateurs
de mise à la terre.
REMARQUE : Le numéro de modèle de la baignoire à hydromassage se trouve sur l’étiquette près de la
pompe. Cette étiquette identifie les caractéristiques électriques nominales de la baignoire à hydromassage.
La baignoire à hydromassage Kohler est dotée d’une fiche et d’un cordon d’alimentation. Tout le
câblage du chauffeau a été effectué en usine. Un électricien agréé doit installer la sortie de mise à la
terre de 120 V, 15 A protégée par disjoncteur de fuite à la terre.
Cablâge de pompe
REMARQUE : Le numéro de modèle de la baignoire à hydromassage se trouve sur l’étiquette près de la
pompe. Cette étiquette identifie les caractéristiques électriques nominales de la baignoire à hydromassage.
La baignoire à hydromassage Kohler est dotée d’une fiche et d’un cordon d’alimentation. Tous les
câblages de la pompe et de la commande ont été montés en usine. Un électricien agréé doit installer
la sortie de mise à la terre de 120 V, 15 A protégée par disjoncteur de fuite à la terre. Aucune autre
charge ne doit être montée sur ce circuit. Localiser la prise de courant derrière la baignoire à
hydromassage, dans les [24″(61 cm)] de la pompe.
Brancher le cordon d’alimentation de la pompe à cette prise.
REMARQUE : S’assurer d’attacher fermement l’interrupteur d’air à la pompe, et qu’il ne soit ni pincé ou
endommagé.
Si un jeu de relais K-1639 sera utilisé, l’installer à ce moment selon les instructions d’installation
incluses.
Cablâge de chauffeau en ligne
Modèles ″H″:Le chauffeau est doté d’une prise et d’un cordon d’alimentation. Tous les câblages du
chauffeau ont été effectués en usine. Un électricien agréé doit installer la sortie de mise à la terre de
120 V, 15 A protégée par disjoncteur de fuite à la terre. Aucune autre charge ne doit être montée sur
ce circuit. Localiser la prise de courant derrière la baignoire à hydromassage, à [24″(61 cm)] de
distance du chauffeau.
Brancher le chauffeau sur cette prise.
Sceller en fonction des
codes en vigueur.
Installer une prise
protegée par un
disjoncteur différenciel
GFCI et mise à la terre
de 120V, 15 A.
Chauffeau
Brancher le cordon d'alimentation
de la pompe à cette prise.
Installer une seconde prise
protégée par un disjoncteur
GFCI pour des modèles "H"
de chauffeau en ligne.
Kohler Co. Français-7 1012295-2-D

8. Tester la baignoire à hydromassage
Contrôler toutes les connexions électriques et s’assurer que la baignoire à hydromassage et que le
chauffeau soient alimentés.
S’assurer que tous les raccords à la pompe et au chauffeau soient fermement serrés à la main.
S’assurer également que les sangles de retenue des pompes ont été sectionnés (si applicable) et que
la pompe repose directement sur le sol ou sur la base de baignoire.
Remplir la baignoire à un niveau d’au moins 2″(5,1 cm) au-dessus du jet le plus élevé.
Faire fonctionner la baignoire à hydromassage pendant 5 minutes et, vérifier que tous les raccords
des tuyaux de la baignoire à hydromassage n’aient pas de fuites.
Pour plus d’information concernant le fonctionnement de la baignoire à hydromassage, se référer
voir la rubrique ″Confirmer le bon fonctionnement″.
1012295-2-D Français-8 Kohler Co.
