Kohler K-1112 Assembly instructions

Homeowners Guide
Bath with Airjets
K-1112, K-1114, K-1122,
K-1124, K-1151, K-1160,
K-1162, K-1164, K-1244,
K-1257, K-1337, K-1357
Write model number here:
Écouter le numéro du modèle ici:
Escribir el número del modelo aquí: ___________________
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México
(Ej. K-12345M)
Français, page “Français-1”
Español, página “Español-1”
1034591-5-K

Important Information
INSTRUCTIONS PERTAINING TO A RISK OF FIRE,
ELECTRICAL SHOCK, OR INJURY TO PERSONS
READ AND FOLLOW ALL INSTRUCTIONS
SAVE THESE INSTRUCTIONS
WARNING: When using electrical products, basic precautions should always be followed,
including the following:
WARNING: Risk of electric shock. Before using this product, ensure a qualified service
representative and a licensed electrician installed this product and routed all electrical wiring for
the product. Improper installation will create an electrical hazard and may not comply with local
building and electrical codes.
WARNING: Risk of electric shock. Only connect this product to a supply circuit that is protected
by a Ground-Fault Circuit-Interrupter (GFCI) or Residual Current Device (RCD). Such a GFCI or
RCD should be provided by the installer and should be tested on a routine basis. To test the GFCI
or RCD, press the test button. The GFCI or RCD should interrupt power. Press the reset button.
Power should be restored. If the GFCI or RCD fails to operate in this manner, the GFCI or RCD is
defective. If the GFCI or RCD interrupts power to the bath without the test button being pressed, a
ground current is flowing, indicating the possibility of an electric shock. Do not use this bath.
Disconnect the bath and have the problem corrected by a qualified service representative before
using.
WARNING: Risk of electric shock. Do not permit electric appliances (such as a hair dryer, lamp,
telephone, radio, or television) within 5’ (1.5 m) of this unit.
WARNING: The use of alcohol, drugs, or medication can greatly increase the risk of fatal
hyperthermia. Prolonged immersion in hot water may induce hyperthermia. Hyperthermia occurs
when the internal temperature of the body reaches a level several degrees above the normal body
temperature of 98.6°F (37°C). The symptoms of hyperthermia include an increase in the internal
temperature of the body, dizziness, lethargy, drowsiness, and fainting. The effects of hyperthermia
include: (a) failure to perceive heat, (b) failure to recognize the need to exit the bath, (c)
unawareness of impending hazard, (d) fetal damage in pregnant women, (e) physical inability to
exit the bath, and (f) unconsciousness resulting in the danger of drowning.
WARNING: Risk of burns, fire, electric shock, or injury to persons. Use this product only for its
intended use. Do not use attachments not recommended by the manufacturer.
WARNING: Risk of burns, fire, electric shock, or injury to persons. Never drop or insert any
object into any opening.
WARNING: Risk of personal injury. Close supervision is necessary when this product is used by
or near children, invalids, or disabled persons. Electrical equipment may be hazardous if misused
NOTICE: If the pump supply cord is damaged, it must be replaced by the manufacturer, its service agent
or similarly qualified persons in order to avoid a hazard. The heater supply cord cannot be replaced. If the
cord is damaged the heater should be scrapped.
Your new Kohler bath with airjets has been listed by Underwriter’s Laboratories, thus ensuring safety for
you and your family. Your new bath with airjets also conforms to rigid ANSI and IAPMO standards set
within the plumbing industry.
1034591-5-K 2 Kohler Co.

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company product reflects the true passion for design,
craftsmanship, artistry, and innovation Kohler Company stands for. We are confident its dependability and
beauty will surpass your highest expectations, satisfying you for years to come.
All information in this guide is based upon the latest product information available at the time of
publication. At Kohler Company, we strive to fulfill our mission of improving the level of gracious living for
each person who is touched by our products and services. We reserve the right to make changes in product
characteristics, packaging, or availability at any time without notice.
Please take a few minutes to review this guide. Pay special attention to the care and cleaning instructions.
Kohler Co. 3 1034591-5-K

Your Kohler Bath with Airjets
Components
Your new bath with airjets is designed to stimulate, invigorate, and energize your body with soothing
massage therapy. It can also provide a gentle relaxing massage when operated at a lower speed.
•Bath - Allows the bather to relax in comfort while enjoying the air massage.
•Blower Motor - Provides quiet power to supply air for a soothing massage action.
•Airjets - Distributes and releases the air at the lower edge of the bath side and end walls for a
soothing massage action.
•User Keypad - Located within easy reach, the user keypad turns the unit on and off, controls the air
flow rate, and controls the manual purge mode.

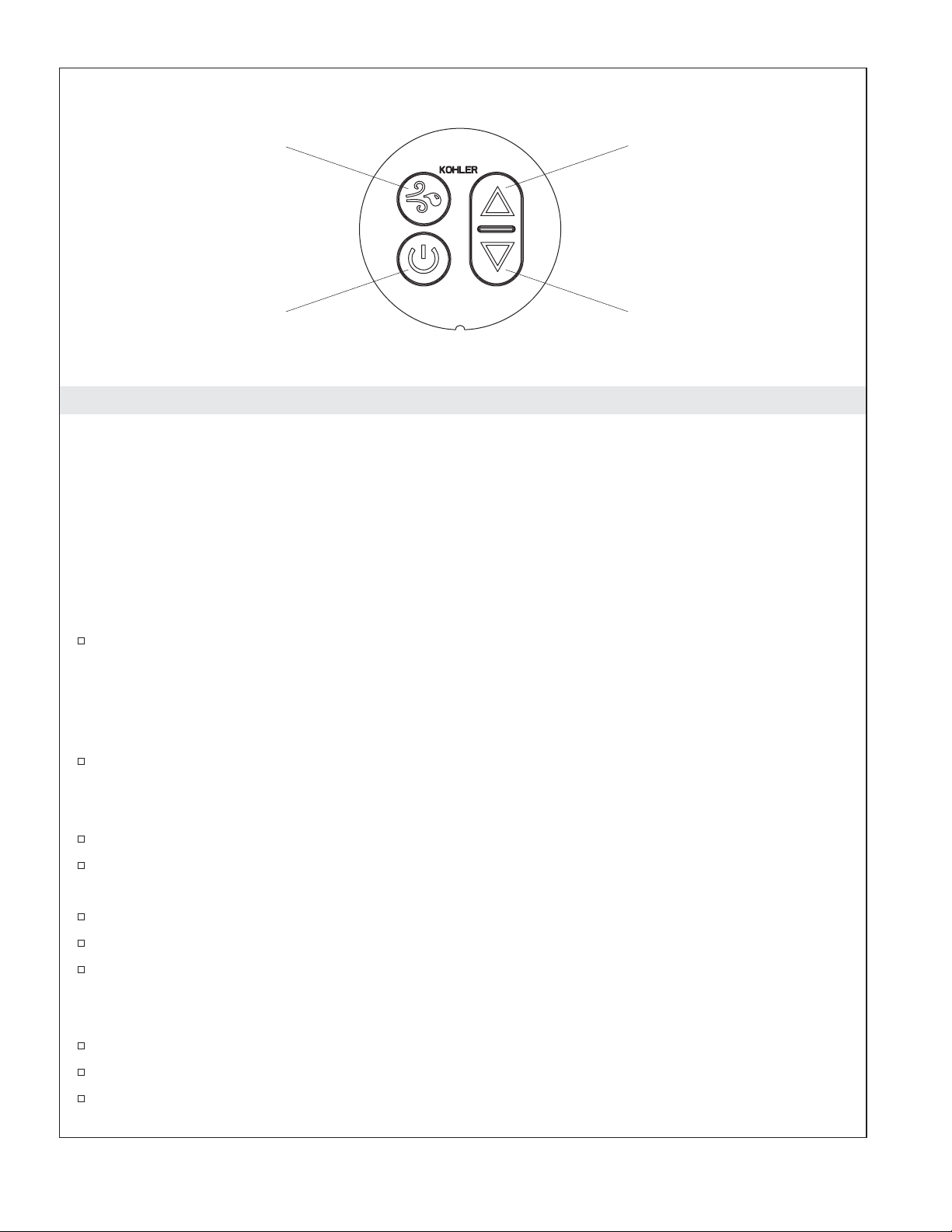

User Keypad
On/Off - Turns the blower motor on or off. Press the button once to start the blower motor at a
mid-range speed. Press the button again to stop the blower motor. The blower motor automatically
stops after about 20 minutes of operation.
NOTE: An automatic purge cycle will initiate approximately 30 minutes after the blower motor has
stopped. To activate the purge cycle sooner, manually initiate the purge mode.
Purge Mode - Initiates a manual purge cycle, which will blow any residual water out of the air
channels after the bath has been drained. Press the button once to start the blower motor at low
speed. The blower motor stops automatically after about two minutes. Press the button again before
the cycle ends to stop the blower motor.
Up Arrow - Increases the air flow.
Down Arrow - Decreases the air flow.
Operation
Close the drain, then fill the bath to a level at least 4” (10 cm) above the top of the highest airjets.
Use your hand to test the water temperature for comfort and safety, then carefully enter the basin.
Press the On/Off button to turn on the blower motor.
NOTE: For baths equipped with an optional timer: Approximately 20 minutes of continuous operation,
the blower motor will stop. If desired, press the On/Off button to restart the blower motor.
If desired, press the up or down arrow buttons to change the air flow rate.
When finished bathing, press the power button a second time to turn off the blower motor.
Carefully exit the bath, then open the drain to empty the bath.
Purge Mode
On/Off
Increases Flow
Decreases Flow
1034591-5-K 4 Kohler Co.

Your Kohler Bath with Airjets (cont.)
NOTE: Approximately 30 minutes after the blower motor stops, the automatic two-minute purge cycle will
begin.
NOTE: If the bath with airjets does not function properly, please refer to ″Troubleshooting″section.
Care and Cleaning
For best results, keep the following in mind when caring for your KOHLER product:
•Always test your cleaning solution on an inconspicuous area before applying to the entire surface.
•Wipe surfaces clean and rinse completely with water immediately after applying cleaner. Rinse and
dry any overspray that lands on nearby surfaces.
•Do not allow cleaners to soak on surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a brush or scouring
pad to clean surfaces.
For detailed cleaning information and products to consider, visit www.kohler.com/clean. To order Care &
Cleaning information, call 1-800-456-4537.
One-Year Limited Warranty
ONE-YEAR LIMITED WARRANTY
KOHLER plumbing products are warranted to be free of defects in material and workmanship for one year
from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate adjustment where Kohler Co. inspection
discloses any such defects occurring in normal usage within one (1) year after installation. Kohler Co. is not
responsible for removal or installation costs. Use of in-tank toilet cleaners will void the warranty.
To obtain warranty service contact Kohler Co. either through your Dealer, Plumbing Contractor, Home
Center or E-tailer, or by writing Kohler Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler, WI
53044, USA, or by calling 1-800-4KOHLER (1-800-456-4537) from within the USA and Canada, and
001-877-680-1310 from within Mexico.
IMPLIED WARRANTIES INCLUDING THAT OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE ARE EXPRESSLY LIMITED IN DURATION TO THE DURATION OF THIS
WARRANTY. KOHLER CO. AND/OR SELLER DISCLAIM ANY LIABILITY FOR SPECIAL,
INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states/provinces do not allow limitations on how
long an implied warranty lasts, or the exclusion or limitation of special, incidental or consequential damages,
so these limitations and exclusions may not apply to you. This warranty gives you specific legal rights. You
may also have other rights which vary from state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
One-Year Warranty
KOHLER CO.
It is recommended that at the time of purchase, you verify that all accessories and components are complete
in this package.
This Kohler product is warranted to be free of defects in material and workmanship for one (1) year from the
date of purchase as shown on the invoice or receipt.
1. Kohler Co. will only service its commercialized products through its authorized distributors.
2. To obtain warranty service, please present the invoice and corresponding warranty.
3. Through its authorized distributors, Kohler Co. promises to repair the defective product or provide a new
replacement or an equivalent model (in those cases that the model has been discontinued) when the product
is beyond repair, without any charge to the consumer.
Kohler Co. 5 1034591-5-K

One-Year Warranty (cont.)
4. The time of repair will not exceed six (6) weeks commencing on the date the product is received.
5. It is recommended that the consumer save the invoice or receipt as additional protection, as it may
substitute the warranty in the case that there is a discrepancy in the validity of the warranty.
EXCEPTIONS AND RESTRICTIONS
The Warranty will not be valid in the following cases:
1. When the product is not operated in accordance with the instructions concerning use and operation set
forth in the owner’s manual or installation instructions, and when the recommendations and warnings
included are not observed.
2. When the product has been modified or dismantled partially or totally; or has been used in a negligent
fashion and as a consequence has suffered damages attributable to the consumer, individual, or hardware not
authorized by Kohler Co.
3. This warranty does not cover the damages as a result of disaster such as fire or acts of God, including
flooding, earthquake, or electric storms, etc. To obtain a list of distributors in your area where you can
exercise your rights under this warranty, please call 001-877-680-1310.
KOHLER CO., KOHLER, WI 53044 U.S.A.
IMPORTER:
INTERNACIONAL DE CERÁMICA, S.A.B. DE C.V.
AV. CARLOS PACHECO NO. 7200
CHIHUAHUA, CHIH., MEXICO C.P. 31060
TEL: [phone]
Troubleshooting
This troubleshooting guide is for general aid only. A Kohler Authorized Service Representative or qualified
electrician should correct any electrical problems. For warranty service, contact your dealer or wholesale
distributor.
Symptoms Probable Causes Recommended Action
1. Bath with airjets does not
start. A. No power to blower motor. A. Set/reset GFCI or RCD breaker; check wiring. If the problem
persists, refer to installer/dealer.
B. User keypad cable loose or
damaged. B. Check wire connections. If necessary, replace user keypad
cable. Refer to installer/dealer.
C. User keypad does not work. C. Check wire connections. Replace
user keypad. Refer to
installer/dealer.
D. Blower motor does not work. D. Replace blower motor. Refer to
installer/dealer.
2. Blower motor starts, but
there are few or no
bubbles.
A. Blower motor is disconnected. A. Connect blower motor to air
harness.
B. Leaks in harness connections B. Check for and repair any leaks.
C. Blower motor air flow is
restricted. C. Clean the area around the blower motor. Ensure adequate
ventilation.
3. Bath with airjets stops
automatically before 18
minutes.
A. GFCI or RCD trips. A. Identify source of fault and
correct. If the problem persists,
refer to installer/dealer.
B. Motor overheated and protection
device activated. B. Check for blockage at motor vents. Remove blockage and
allow motor to cool.
1034591-5-K 6 Kohler Co.

Troubleshooting (cont.)
Symptoms Probable Causes Recommended Action
4. Bath with airjets does not
stop automatically after 22
minutes.
A. Blower motor does not work. A. Replace blower motor. Refer to
installer/dealer.
5. Blower motor does not
stop when power button
on user keypad is
pressed.
A. User keypad cable loose or
damaged. A. Check wire connections. If necessary, replace user keypad
cable. Refer to installer/dealer.
B. User keypad does not work. B. Replace user keypad. Refer to
installer/dealer.
6. Blower motor operates
but variable speed feature
does not work.
A. User keypad cable loose or
damaged. A. Check wire connections. If necessary, replace user keypad
cable. Refer to installer/dealer.
B. User keypad does not work. B. Replace user keypad. Refer to
installer/dealer.
C. Blower motor does not work. C. Replace blower motor. Refer to
installer/dealer.
7. Automatic purge cycle
does not occur. A. Blower motor does not work. A. Replace blower motor. Refer to installer/dealer.
8. Manual purge cycle does
not work. A. User keypad cable is loose or damaged. A. Check wire connections. If necessary, replace user keypad
cable. Refer to installer/dealer.
B. User keypad does not work. B. Replace user keypad. Refer to
installer/dealer.
C. Blower motor does not work. C. Replace blower motor. Refer to
installer/dealer.
Kohler Co. 7 1034591-5-K

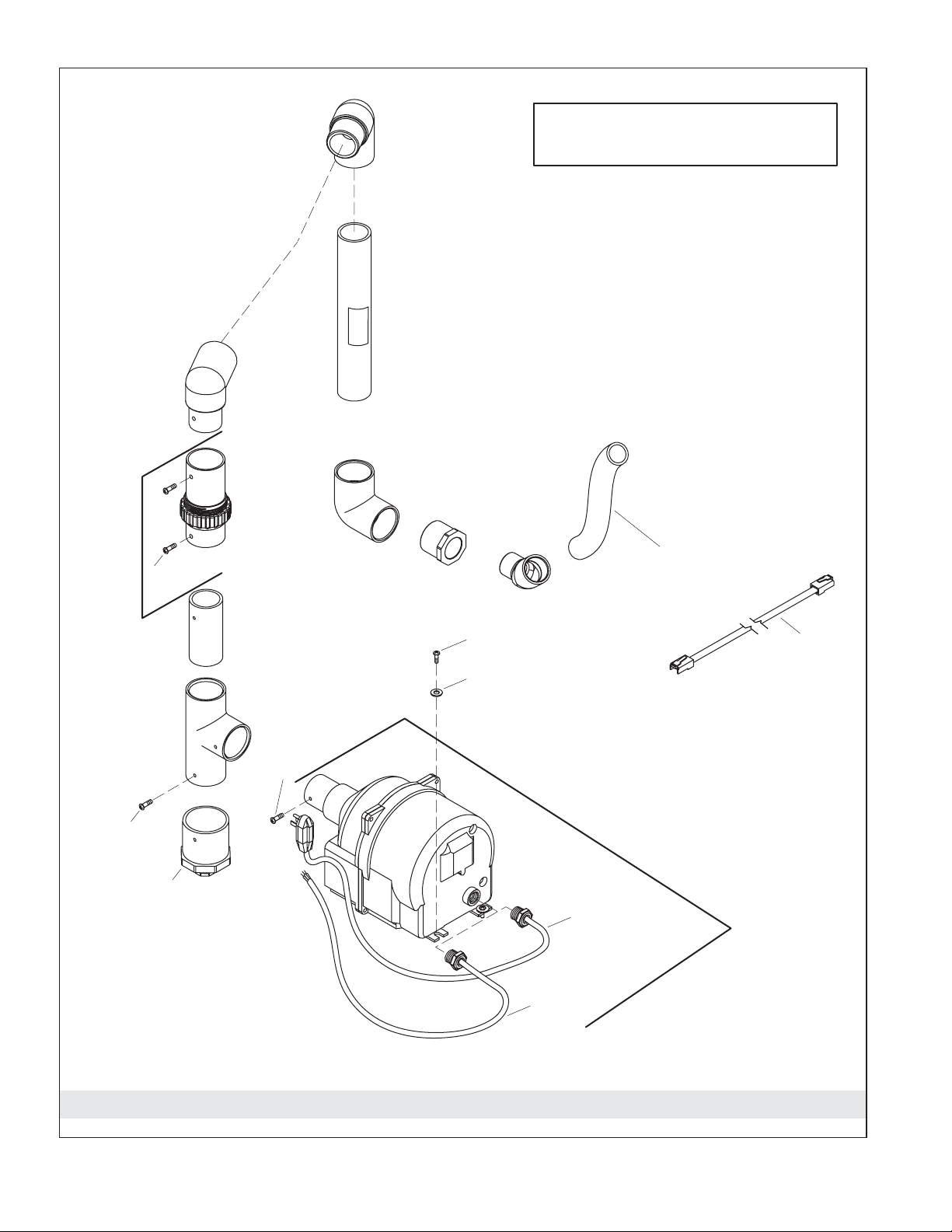

Service Parts
1036218
Check Valve
95045
Screw
1033944
Cable
**Finish/color code must be specified when ordering.
*Note: All tubing 1-1/2" unless otherwise noted.
1" Tubing
1037563
Screw
1035938
Washer
95045
Screw 1036212
Blower Kit
(240 V)
1048463 (120 V, Mexico)
USA Models
Other Models
1038690
Vent Assembly
1036218
Check Valve
95045
Screw
1033944
Cable
**Finish/color code must be specified when ordering.
*Note: All tubing 1-1/2" unless otherwise noted.
1" Tubing
Screw
1035938
Washer
USA Models
Other Models
95045
Screw
1036214 (120 V, Canada)
1036210 (120 V, USA)
1034591-5-K 8 Kohler Co.

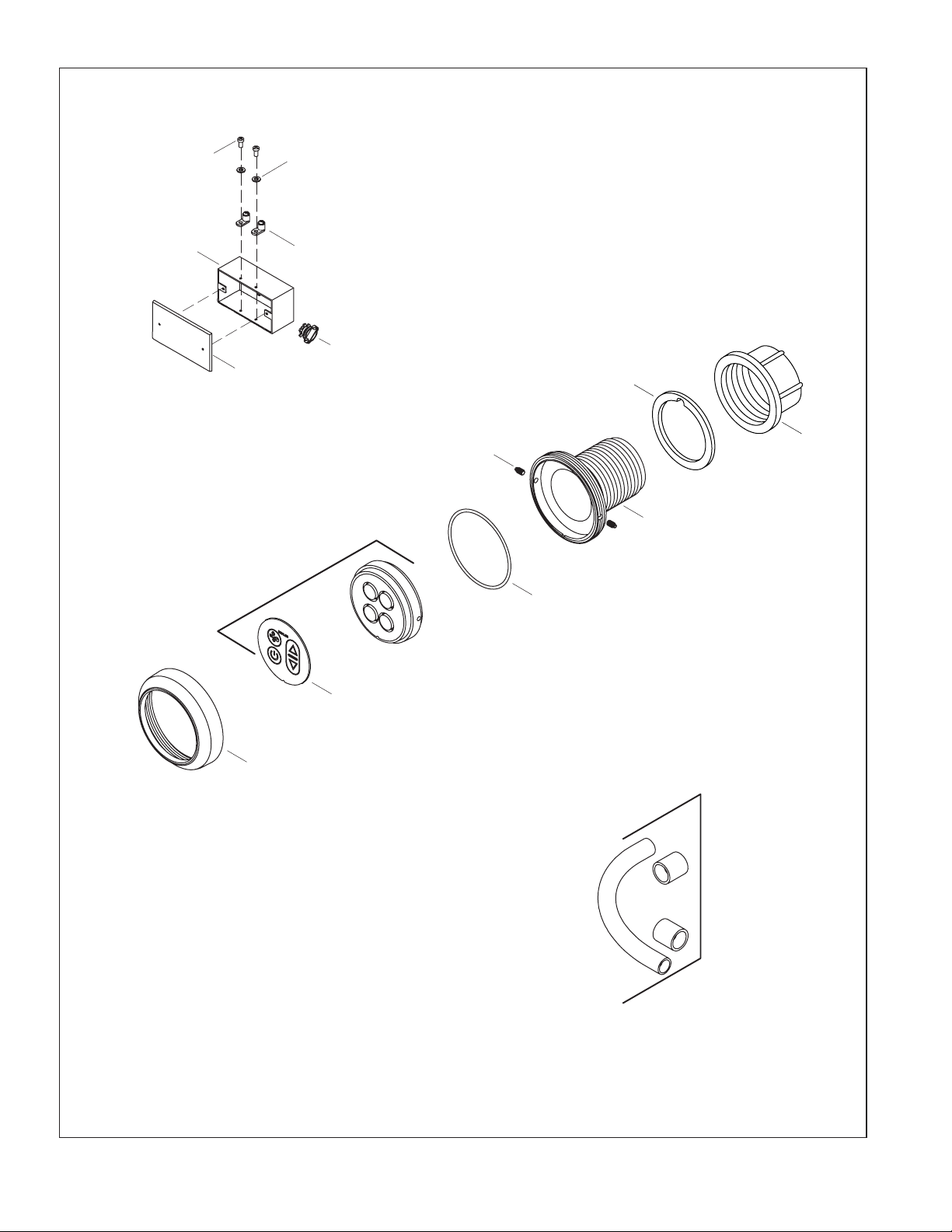

1013460
Housing
59588
Screw
67065
Ground Lug
93003
Strain Relief
93892-A
Electrical Box
61776
Lock Washer
1033678
Screw
94110
O-Ring
1032495
Decal
1013469**
Trim Ring
**Finish/color code must be specified when ordering.
65157
Nut
1020677
Gasket
93836 (1/2")
93838 (1")
93839 (1-1/4")
94853 (1-1/2")
Tube (w/Couplings)
1036221
Cover/Circuit Board
93893
Cover
Kohler Co. 9 1034591-5-K

Guide du propriétaire
Baignoire à jets d’air
Informations importantes
INSTRUCTIONS RELATIVES AUX RISQUES
D’INCENDIE, D’ÉLECTROCUTION OU DE
BLESSURES CORPORELLES
LIRE ET SUIVRE TOUTES LES INSTRUCTIONS
CONSERVER CES INSTRUCTIONS
AVERTISSEMENT : Lors de l’utilisation des produits électriques, des précautions de base
doivent toujours être observées, incluant ce qui suit :
AVERTISSEMENT : Risque d’électrocution. Avant d’utiliser ce produit, s’assurer qu’un
représentant de service qualifié et un électricien agréé installent ce produit et le câblage. Une
installation incorrecte créera un risque d’électrocution et pourrait ne pas être conforme aux codes
locaux de bâtiment et électriques.
AVERTISSEMENT : Risque d’électrocution. Ce produit doit uniquement être connecté à un circuit
d’alimentation qui est protégé par un disjoncteur différentiel (GFCI) ou un appareil de courant
résiduel (RCD). De tels disjoncteurs GFCI ou RCD devraient être fournis par l’installateur et vérifiés
régulièrement. Appuyer sur le bouton de test pour tester les disjoncteurs GFCI ou RCD. Le GFCI
ou RCD devraient couper le courant. Appuyer sur le bouton de ré-initialisation. L’alimentation
devrait être restituée. Si les disjoncteurs GFCI or RCD ne fonctionnent pas de cette façon, l’un ou
l’autre est défectueux. Si les disjoncteurs GFCI ou RCD stoppent l’alimentation électrique à la
baignoire sans que le bouton test ne soit utilisé, il y a donc un court circuit indiquant la possibilité
de choc électrique. Ne pas utiliser cette baignoire. Débrancher la baignoire et la faire vérifier par un
technicien qualifié avant de l’utiliser.
AVERTISSEMENT : Risque d’électrocution. Ne pas raccorder d’appareils électriques (tels que
sèche-cheveux, lampe, téléphone, radio ou télévisions) dans les 5’ (1,5 m) de cette unité.
AVERTISSEMENT : La consommation d’alcool, de drogues ou de médicaments peuvent
augmenter considérablement le risque fatal d’hyperthermie. Une immersion prolongée dans l’eau
chaude peut provoquer l’hyperthermie. L’hyperthermie a lieu lorsque la température corporelle
interne atteint plusieurs degrés au dessus de la température normale de 98,6°F (37°C). Les
symptômes d’hyperthermie comprennent la hausse de la température corporelle, l’étourdissement,
la léthargie, la somnolence et l’évanouissement. Les effets de l’hyperthermie comprennent: (a)
défaut de percevoir la chaleur, (b) défaut de s’apercevoir du besoin de sortir de la baignoire, (c)
incapacité de reconnaître le danger, (d) dommages au foetus dans le cas des femmes enceintes, (e)
incapacité physique de sortir de la baignoire et (f) inconscience et danger conséquent de noyade.
AVERTISSEMENT : Risque de brûlures, d’incendie, d’électrocution ou de blessures. N’utiliser ce
produit que pour l’usage destiné. Ne pas utiliser des fixations non recommandées par le fabricant.
AVERTISSEMENT : Risque de brûlures, d’incendie, d’électrocution ou de blessures. Ne jamais
faire tomber ou insérer d’objet quelconque dans les ouvertures.
AVERTISSEMENT : Risque de blessures corporelles. Une surveillance attentive est nécessaire
lorsque ce produit est à proximité ou utilisé par des enfants ou des personnes invalides.
L’équipement électrique pourrait être dangereux si il est mal utilisé
Kohler Co. Français-1 1034591-5-K

Informations importantes (cont.)
AVIS : Si le câble d’alimentation de la pompe est endommagé, il doit être remplacé par le fabricant, son
représentant ou autre personnel similaire qualifié pour éviter tout danger. Le cordon d’alimentation du
chauffe-eau ne peut pas être remplacé. Si le cordon est endommagé, le chauffe-eau devrait être retiré.
Votre nouvelle baignoire à jets d’air Kohler a été homologuée par l’ULC, assurant ainsi votre sécurité et celle
de votre famille. Cette nouvelle baignoire à jets d’air est conforme aux normes ANSI et aux normes IAPMO
établies pour l’industrie de la plomberie.
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reflète la véritable passion
du design, d’artisanat, d’art et d’innovation représentant la compagnie Kohler. Nous sommes confiants que
sa fiabilité et beauté surpasseront vos exigences les plus élevées, vous satisfaisant pendant les années à venir.
Toute information contenue dans ce guide est basée sur l’information la plus récente du produit disponible
au moment de la publication. A la compagnie Kohler, nous aspirons à remplir notre mission d’améliorer le
niveau de vie gracieux pour chaque individu affecté par nos produits et services. Nous nous réservons le
droit d’apporter des modifications aux caractéristiques, aux emballages et à la disponibilité des produits à
tout moment, et ce sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. Prêter une attention toute
particulière aux instructions d’entretien et de nettoyage.
Kohler Co. Français-2 1034591-5-K

Votre baignoire à jets d’air Kohler
Composants
Votre nouvelle baignoire à jets d’air est conçue pour stimuler, revigorer et tonifier votre corps avec un
thérapie à massage relaxant. Elle peut aussi fournir un massage relaxant lors de l’opération à faible vitesse.
•Baignoire - Permet au baigneur de se relaxer confortablement tout en appréciant le massage d’air.
•Moteur souffleur - Fournit une puissance non bruyante pour l’alimentation en air destinée à une
action de massage relaxante.
•Jets d’air - Distribue et dégage de l’air au niveau du rebord inférieur du côté de la baignoire et des
murs d’extrémité pour une action de massage relaxante.
•Clavier de l’utilisateur - Situé à proximité, le clavier de l’utilisateur met l’appareil en marche et
l’arrête, et commande le débit d’air et le mode de purge manuelle.
Clavier de l’utilisateur
Marche/Arrêt - Met le moteur-souffleur en marche et l’arrête. Appuyer sur le bouton une fois pour
lancer le moteur-souffleur à un régime moyen. Appuyer de nouveau sur ce bouton pour arrêter le
moteur-souffleur. Le moteur-souffleur s’arrête automatiquement après 20 minutes d’opération.
REMARQUE : Un cycle de purge automatique démarre 30 minutes environ après l’arrêt du
moteur-souffleur. Pour activer le cycle de purge plus tôt, lancer le mode de purge manuellement.
Mode purge - Le cycle de purge manuelle est lancé; ce cycle décharge toute eau résiduelle des
conduits d’air après la vidange de la baignoire. En appuyant une fois sur le bouton, le
moteur-souffleur démarre à basse vitesse. Le moteur-souffleur s’arrête automatiquement après à
peu-près 2 minutes. Appuyer de nouveau sur le bouton avant la fin de cycle pour arrêter le
moteur-souffleur.
Flèche haut - Augmente le débit d’air.
Flèche bas - Réduit le débit d’air.
Fonctionnement
Fermer le drain, puis remplir la baignoire à un niveau d’au moins 4” (10 cm) au-dessus des jets les
plus élevés.
Utiliser la main pour tester la température de l’eau pour le confort et la sécurité, puis entrer
doucement dans la baignoire.
Appuyer sur le bouton On/Off (Marche/Arrêt) pour faire démarrer le moteur-souffleur.
REMARQUE : Pour les baignoires munies d’une minuterie offerte en option : Le moteur-souffleur
s’arrête au bout de 20 minutes environ de fonctionnement continu. Si souhaité, appuyer de nouveau sur le
bouton On/Off pour faire redémarrer le moteur-souffleur.
Mode Purge
Marche / Arrêt
Augmente le débit
Réduit le débit
1034591-5-K Français-3 Kohler Co.

Votre baignoire à jets d’air Kohler (cont.)
Si souhaité, appuyer sur les boutons vers le haut et vers le bas pour changer le débit d’air.
Une fois fini, appuyer sur le bouton d’alimentation une deuxième fois pour arrêter le
moteur-souffleur.
Sortir doucement de la baignoire, puis ouvrir le drain pour la vider.
REMARQUE : Environ 30 minutes après l’arrêt du moteur-souffleur, le cycle de purge automatique de
deux minutes est lancé.
REMARQUE : Si la baignoire à jets d’air ne fonctionne pas correctement, se référer à la section
″Dépannage″.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de l’entretien de votre produit
KOHLER:
•Toujours tester la solution de nettoyage sur une surface la moins évidente avant de l’appliquer sur
la totalité de la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau immédiatement après l’application du
nettoyant. Rincer et sécher tout éclaboussement sur les surfaces avoisinantes.
•Ne pas laisser les nettoyants sur les surfaces.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau abrasif tel que
brosse ou éponges à récurer pour nettoyer les surfaces.
Pour l’information détaillée de nettoyage et des produits à considérer, visiter www.kohler.com/clean. Pour
commander des informations d’entretien et de nettoyage, composer le 1-800-456-4537.
Garantie limitée d’un an
GARANTIE LIMITÉE D’UN AN
Les produits de plomberie KOHLER sont garantis contre tout défaut matériel et de fabrication pour un an, à
partir de la date de l’installation.
Kohler Co. jugera à sa discrétion, de la réparation, du remplacement ou du réglage approprié et ceci après
toute inspection faite par Kohler Co. de tous défauts dus à une utilisation normale et ceci pendant un (1) an
à partir de la date d’installation. Kohler Co. n’est pas responsable des coûts de démontage ou d’installation.
L’utilisation de nettoyants à l’intérieur du réservoir annulera la garantie.
Pour obtenir un service-garantie, contacter Kohler Co. par l’intermédiaire de votre vendeur, plombier, centre
de rénovation, revendeur par internet ou par écrit à Kohler Co. à l’attention de: Customer Care Center
(Service d’assistance à la clientèle), 444 Highland Drive, Kohler, WI 53044, USA, ou composer le
1-800-4KOHLER (1-800-456-4537) à partir des États-Unis et du Canada, et le 001-877-680-1310 à partir du
Mexique.
LA DURÉE DES GARANTIES TACITES, Y COMPRIS CELLES DE QUALITÉ MARCHANDE ET
D’APTITUDE À UN EMPLOI PARTICULIER, SE LIMITE EXPRESSÉMENT À LA DURÉE DE LA
PRÉSENTE GARANTIE. KOHLER CO. ET/OU LE REVENDEUR DÉCLINENT TOUTE
RESPONSABILITÉ CONTRE LES DOMMAGES PARTICULIERS, IMPRÉVUS OU DE CIRCONSTANCE.
Certains états/provinces ne permettent pas la limitation sur la durée de la garantie implicite, ou l’exclusion
ou la limitation de dommages spéciaux, accessoires ou indirects, et, par conséquent, ces limitations et
exclusions pourraient ne pas s’appliquer dans votre cas. Cette garantie vous donne des droits légaux
spécifiques. Vous pouvez également avoir d’autres droits qui varient d’un état/province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
Kohler Co. Français-4 1034591-5-K

Dépannage
Ce guide de dépannage est seulement destiné à une aide générale. Seul un agent agréé de Kohler ou un
électricien qualifié devrait corriger tous les problèmes électriques. Pour une réparation sous garantie,
contacter le vendeur ou distributeur.
Symptômes Causes probables Action recommandée
1. La baignoire à jets d’air
ne démarre pas. A. Pas d’alimentation au moteur-souffleur. A. Régler/réinitialiser le disjoncteur GFCI ou RCD, inspecter le
câblage. Si le problème persiste,
contacter l’installateur/le
revendeur.
B. Câble du clavier desserré ou
endommagé. B. Vérifier les connexions. Si nécessaire, remplacer le câble du
clavier. Contacter
l’installateur/vendeur.
C. Le clavier ne fonctionne pas. C. Vérifier les connexions.
Remplacer le clavier. Contacter
l’installateur/vendeur.
D. Le moteur-souffleur ne fonctionne
pas. D. Remplacer le moteur-souffleur. Contacter l’installateur/vendeur.
2. Le moteur-souffleur
démarre mais ilyapeu
ou pas de bulles.
A. Moteur-souffleur déconnecté. A. Connecter le moteur-souffleur au
harnais d’air.
B. Fuites dans les connexions du
harnais B. Vérifier et réparer toute fuite.
C. Restriction du débit d’air du
moteur-souffleur. C. Nettoyer la surface autour du moteur-souffleur. Assurer une
ventilation adéquate.
3. La baignoire à jets d’air
s’arrête automatiquement
avant 18 minutes.
A. Les disjoncteurs GFCI ou RCD se
déclenchent. A. Identifier la source du problème puis remédier. Si le problème
persiste, contacter
l’installateur/le revendeur.
B. Moteur surchauffé et système de
protection activé. B. Vérifier s’il y a blocage aux prises d’air du moteur. Retirer
l’obstruction et laisser le moteur
refroidir.
4. La baignoire à jets d’air
ne s’arrête pas
automatiquement après 22
minutes.
A. Le moteur-souffleur ne fonctionne
pas. A. Remplacer le moteur-souffleur. Contacter l’installateur/vendeur.
5. Le moteur-souffleur ne
s’arrête pas lorsque le
bouton d’alimentation sur
le clavier est pressé.
A. Câble du clavier desserré ou
endommagé. A. Vérifier les connexions. Si nécessaire, remplacer le câble du
clavier. Contacter
l’installateur/vendeur.
B. Le clavier ne fonctionne pas. B. Remplacer le clavier. Contacter
l’installateur/vendeur.
6. Le moteur-souffleur
fonctionne mais la
fonction de vitesse
variable ne fonctionne
pas.
A. Câble du clavier desserré ou
endommagé. A. Vérifier les connexions. Si nécessaire, remplacer le câble du
clavier. Contacter
l’installateur/vendeur.
B. Le clavier ne fonctionne pas. B. Remplacer le clavier. Contacter
l’installateur/vendeur.
C. Le moteur-souffleur ne fonctionne
pas. C. Remplacer le moteur-souffleur. Contacter l’installateur/vendeur.
7. Le cycle de purge
automatique ne démarre
pas.
A. Le moteur-souffleur ne fonctionne
pas. A. Remplacer le moteur-souffleur. Contacter l’installateur/vendeur.
1034591-5-K Français-5 Kohler Co.

Dépannage (cont.)
Symptômes Causes probables Action recommandée
8. Le cycle de purge
manuelle ne fonctionne
pas.
A. Câble du clavier de l’utilisateur
desserré ou endommagé. A. Vérifier les connexions. Si nécessaire, remplacer le câble du
clavier. Contacter
l’installateur/vendeur.
B. Le clavier ne fonctionne pas. B. Remplacer le clavier. Contacter
l’installateur/vendeur.
C. Le moteur-souffleur ne fonctionne
pas. C. Remplacer le moteur-souffleur. Contacter l’installateur/vendeur.
Kohler Co. Français-6 1034591-5-K

Pièces de rechange
1036218
Valve clapet
de non-retour
95045
Vis
1033944
Câble
*Remarque :Tuyauterie de 1-1/2'', sauf
contre-indication
Tuyau 1"
1037563
Vis
1035938
Rondelle
95045
Vis
95045
Vis
Modèles américains
Autres modèles
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
1038690
Ensemble aération
1036212
Kit de souffleur
(240 V)
1048463 (120 V, Mexico)
1036214 (120 V, Canada)
1036210 (120 V, États-Unis)
1034591-5-K Français-7 Kohler Co.

1013460
Logement
59588
Vis
67065
Cosse de mise à la terre
93003
Réducteur de tension
93892-A
Boîtier électrique
61776
Rondelle de blocage
1033678
Vis
94110
Joint torique
1032495
Autocollant
1013469**
Bague de garniture
65157
Écrou
1020677
Joint d'étanchéité
93836 (1/2")
93838 (1")
93839 (1-1/4")
94853 (1-1/2")
Tuyau (avec raccords)
1036221
93893
Couvercle
Couvercle /
circuit électrique
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
Kohler Co. Français-8 1034591-5-K

Guía del usuario
Bañera con jets de aire
Información importante
INSTRUCCIONES RELATIVAS AL RIESGO DE
INCENDIO, DESCARGA ELÉCTRICA O LESIONES
PERSONALES
LEA Y SIGA TODAS LAS INSTRUCCIONES
GUARDE ESTAS INSTRUCCIONES
ADVERTENCIA: Al usar aparatos eléctricos, siga siempre las precauciones básicas, incluyendo
las siguientes:
ADVERTENCIA: Riesgo de descarga eléctrica. Antes de utilizar este producto, asegúrese de que
un representante de servicio calificado y un electricista con licencia hayan instalado este producto y
todo el cableado eléctrico para el producto. La instalación incorrecta creará un riesgo eléctrico y
puede no cumplir con los códigos locales de construcción y electricidad.
ADVERTENCIA: Riesgo de descarga eléctrica. Sólo conecte este producto a un circuito eléctrico
protegido con un interruptor de circuito con pérdida a tierra (GFCI) o por un dispositivo de
corriente residual (RCD). El instalador debe proveer el interruptor de protección GFCI o RCD, cuyo
funcionamiento debe probarse de manera rutinaria. Para probar el interruptor de protección GFCI o
RCD, oprima el botón de prueba (test). El interruptor de protección GFCI o RCD debe interrumpir
la alimentación eléctrica. Oprima el botón (reset) de restablecer la alimentación eléctrica. Esto debe
restablecer la alimentación eléctrica. Si el interruptor de protección GFCI o RCD no funciona de este
modo, significa que está averiado. Si el interruptor de protección GFCI o RCD, interrumpe la
alimentación eléctrica a la bañera sin haber oprimido el botón de prueba, significa que existe
corriente a tierra y la posibilidad de una descarga eléctrica. No utilice esta bañera. Desconecte la
bañera y solicite que un representante de servicio autorizado solucione el problema.
ADVERTENCIA: Riesgo de descarga eléctrica. No coloque aparatos eléctricos (como secador de
pelo, lámparas, teléfono, radio o televisión) a menos de 5’ (1,5 m) de esta unidad.
ADVERTENCIA: El uso de alcohol, drogas o medicamentos puede aumentar enormemente el
riesgo de sufrir hipertermia fatal. La inmersión prolongada en agua caliente puede producir
hipertermia. La hipertermia ocurre cuando la temperatura interna del cuerpo alcanza un nivel
superior a la temperatura corporal normal de 98,6°F (37°C). Los síntomas de la hipertermia incluyen
el aumento de la temperatura corporal interna, mareos, letargo, somnolencia y desfallecimiento. Los
efectos de la hipertermia incluyen: (a) incapacidad para percibir calor, (b) incapacidad para
reconocer la necesidad de salir de la bañera, (c) inconsciencia de un peligro inminente, (d) daño al
feto en mujeres embarazadas, (e) inhabilidad física para salir de la bañera y (f) pérdida del
conocimiento con peligro de ahogarse.
ADVERTENCIA: Riesgo de quemaduras, incendio, descarga eléctrica o lesiones personales.
Utilice este producto sólo para el uso de diseño. No utilice accesorios que no estén recomendados
por el fabricante.
ADVERTENCIA: Riesgo de quemaduras, incendio, descarga eléctrica o lesiones personales. No
deje caer ni introduzca objetos en ninguna de las aberturas.
Kohler Co. Español-1 1034591-5-K

Información importante (cont.)
ADVERTENCIA: Riesgo de lesiones personales. Tenga especial cuidado cuando este producto sea
empleado por o cerca de los niños, personas inválidas o incapacitadas. El equipo eléctrico puede ser
peligroso si se utiliza indebidamente
AVISO: Si el cable eléctrico de la bomba está dañado, debe ser reemplazado por el fabricante, un agente
de servicio autorizado por el fabricante o personas igualmente calificadas para así evitar un peligro. El
cable eléctrico del calentador no se puede reemplazar. Si el cable eléctrico está dañado, el calentador se
debe desechar.
Su nueva bañera con jets de aire Kohler ha sido incluida en la lista de Underwriter’s Laboratories,
aumentando así su seguridad y la de su familia. Asimismo, su nueva bañera con jets de aire cumple con las
estrictas normas del ANSI (Instituto Nacional Americano de Normalización) e IAPMO (Asociación
Internacional de Oficiales de Plomería y Mecánica) establecidas dentro de la industria de plomería.
Gracias por elegir los productos Kohler
Gracias por elegir los productos Kohler. Su producto de Kohler Company refleja la verdadera pasión por el
diseño, la mano de obra, la artesanía y la innovación que forman parte de Kohler Company. Estamos seguros
que su confiabilidad y belleza excederán sus más altas expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la información más reciente disponible al
momento de publicación. En Kohler Company, nos esforzamos por alcanzar nuestra misión de mejorar el
nivel del buen vivir de quienes disfrutan de nuestros productos y servicios. Nos reservamos el derecho de
efectuar cambios en las características, embalaje o disponibilidad del producto en cualquier momento, sin
previo aviso.
Dedique unos minutos para leer esta guía. Preste especial atención a las instrucciones de cuidado y
limpieza.
Kohler Co. Español-2 1034591-5-K

Su bañera con jets de aire Kohler
Componentes
Su nueva bañera con jets de aire está diseñada para estimular, vigorizar y dar energía a su cuerpo con una
terapia de masaje reconfortante. También proporciona un suave masaje relajante cuando funciona a baja
velocidad.
•Bañera - Permite al usuario relajarse con confort mientras disfruta de un masaje de aire.
•Motor soplador - Provee una fuerza silenciosa para suministrar el aire y crear la acción de masaje
calmante.
•Jets de aire - Distribuye y emite aire por la parte inferior de todas las paredes de la bañera de
aeromasaje, ofreciendo una acción de masaje relajante.
•Teclado - De fácil alcance, el teclado enciende y apaga la unidad, controla el flujo de aire y controla
el modo de purga manual.
Teclado
Encendido/Apagado - Enciende o apaga el motor soplador. Oprima el botón una vez para encender
el motor soplador a una velocidad media. Oprima el botón otra vez para parar motor soplador. El
motor soplador se apaga automáticamente tras unos 20 minutos de funcionamiento.
NOTA: Aproximadamente 30 minutos después de que el motor soplador para, se inicia el ciclo de purga
automática. Para activar el ciclo de purga antes, inicie manualmente el modo de purga.
Modo de purga - Inicia un ciclo de purga manual, que expulsa el agua residual de los canales de
aire una vez que se ha vaciado la bañera. Oprima el botón una vez para encender el motor soplador
a baja velocidad. El motor soplador se apaga automáticamente después de unos dos minutos.
Oprima el botón otra vez antes de que el ciclo termine para parar el motor soplador.
Flecha hacia arriba - Aumenta el flujo de aire.
Flecha hacia abajo - Disminuye el flujo de aire.
Funcionamiento
Cierre el desagüe, luego llene la bañera a un nivel por lo menos 4″(10 cm) arriba de la parte
superior de los jets de aire más altos.
Pruebe la temperatura del agua con la mano para su confort y seguridad, luego entre con cuidado
al fondo.
Presione el botón de encendido/apagado para encender el motor soplador.
NOTA: Para bañeras equipadas con el temporizador opcional: Aproximadamente después de 20 minutos
de funcionamiento continuo, se apaga el motor soplador. Si desea, oprima el botón de encendido/apagado
para volver a encender el motor soplador.
Modo de purga
Encendido/Apagado
Aumenta el flujo
Disminuye el flujo
1034591-5-K Español-3 Kohler Co.
