Kohler K-1111-H2 Assembly instructions

Homeowners Guide
Bath Whirlpool
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México
(Ej. K-12345M)
Français, page ″Français-1″
Español, página ″Español-1″
K-1111-H2
1042951-5-D

Operating Instructions
INSTRUCTIONS PERTAINING TO A RISK OF FIRE,
ELECTRICAL SHOCK, OR INJURY TO PERSONS
READ AND FOLLOW ALL INSTRUCTIONS
SAVE THESE INSTRUCTIONS
WARNING: When using electrical products, basic precautions should always be followed,
including the following:
DANGER: Risk of personal injury. To reduce the risk of injury, do not permit children to use this
unit unless they are closely supervised at all times.
WARNING: Risk of personal injury. To avoid injury, exercise care when entering or exiting the
whirlpool.
WARNING: Risk of electric shock. Do not permit electric appliances (such as a hair dryer, lamp,
telephone, radio, or television) within 5’ (1.5 m) of this whirlpool.
WARNING: Risk of hyperthermia. People using medications and/or having an adverse medical
history should consult a physician before using a whirlpool equipped with a heater.
WARNING: Risk of scalding. Do not allow the water temperature in the whirlpool to exceed
104°F (40°C).
Use this whirlpool only for its intended purpose as described in this manual. Do not use attachments not
recommended by the manufacturer.
Never drop or insert any object into any opening. Keep small objects such as bath toys and bathing
accessories out of the whirlpool while the unit is running.
Do not operate this unit without the guard (cover) over the suction fitting.
The whirlpool must be connected only to a supply circuit that is protected by a Ground-Fault
Circuit-Interrupter (GFCI) or Residual Current Device (RCD). Such a GFCI or RCD should be provided by
the installer and should be tested on a routine basis. To test the GFCI or RCD, press the test button. The
GFCI or RCD should interrupt power. Press the reset button. Power should be restored. If the GFCI or RCD
fails to operate in this manner, the GFCI or RCD is defective. If the GFCI or RCD interrupts power to the
bath without the test button being pressed, a ground current is flowing, indicating the possibility of an
electric shock. Do not use this whirlpool bath. Disconnect the whirlpool and have the problem corrected by a
qualified service representative before using.
WARNING: The use of alcohol, drugs, or medication can greatly increase the risk of fatal
hyperthermia. Prolonged immersion in hot water may induce hyperthermia. Hyperthermia occurs
when the internal temperature of the body reaches a level several degrees above the normal body
temperature of 98.6°F (37°C). The symptoms of hyperthermia include an increase in the internal
temperature of the body, dizziness, lethargy, drowsiness, and fainting. The effects of hyperthermia
include: (a) failure to perceive heat, (b) failure to recognize the need to exit the bath, (c)
unawareness of impending hazard, (d) fetal damage in pregnant women, (e) physical inability to
exit the bath, and (f) unconsciousness resulting in the danger of drowning.
Flush your whirlpool system twice a month or more depending upon usage, as described in the ″Flush
System″section.
Repeated use of personal care products containing oils can damage plastic whirlpool components. Do not use
heavy, vegetable-based shampoos or bath oils.
Whirlpool hydro-massage action can cause even a small amount of bubble bath, bath soap, shampoo, or bath
oil to foam excessively. For this reason, please don’t use these products during whirlpool operation.
1042951-5-D 2 Kohler Co.

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company product reflects the true passion for design,
craftsmanship, artistry, and innovation Kohler Company stands for. We are confident its dependability and
beauty will surpass your highest expectations, satisfying you for years to come.
All information in this guide is based upon the latest product information available at the time of
publication. At Kohler Company, we strive to fulfill our mission of improving the level of gracious living for
each person who is touched by our products and services. We reserve the right to make changes in product
characteristics, packaging, or availability at any time without notice.
Please take a few minutes to review this guide. Pay special attention to the care and cleaning instructions.
Kohler Co. 3 1042951-5-D

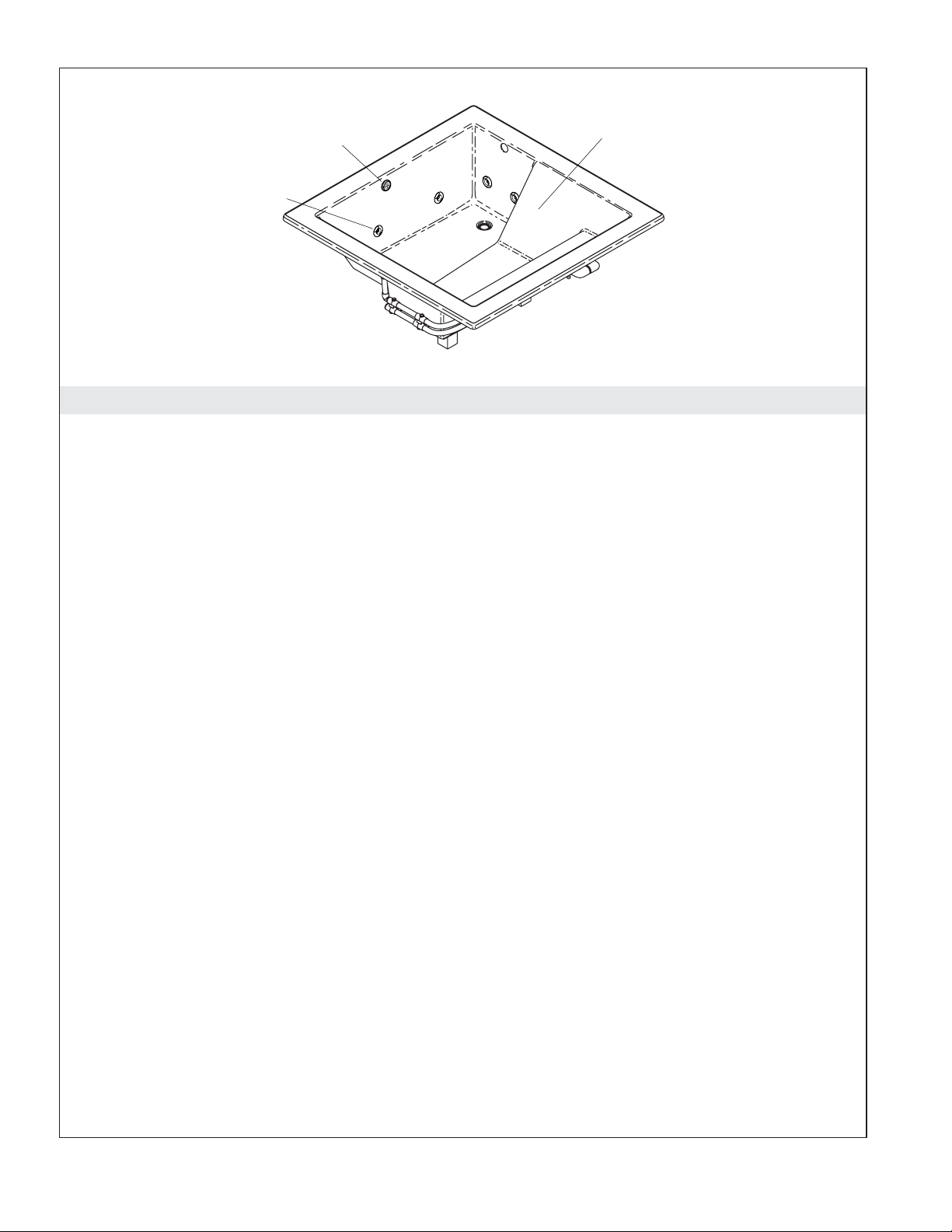

Your Kohler Whirlpool
The whirlpool is equipped with the following components:
•Bath - The bath acts as a reservoir for water and provides a location for the hydro-massage action.
•User Keypad - Located within easy reach, the keypad allows you to turn the whirlpool on and off.
It also allows you to access all the whirlpool modes and regulate the water flow or pulse speed.
Available modes will be illuminated in blue. Active modes will be illuminated in green.
•Pump Motor (1) - The pump motor provides quiet, variable speed power to circulate the water and
create the soothing hydro-massage action.
•Adjustable Jets - The adjustable jets may be positioned to optimize their hydro-massage effect. The
trim on the adjustable jets allow you to adjust the air and water flow.
•Heater - The heater is designed to automatically help maintain the temperature of the water up to
104°F (40°C) to enhance your hydro-massage experience. The heater turns on automatically when
the whirlpool is operating, and turns off when the pump motor is turned off. The heater may be
turned off through the keypad at any time while the pump motor is operating.
•Pillows - The pillows provide a comfortable place to rest your head as you relax.
•Remote Control - The waterproof remote control brings all the whirlpool features to your fingertips.
•Chromatherapy - Add ambience to your bath with lights that automatically and continuously cycle
through the eight colors, or select just one color: white, violet, indigo blue, aqua blue, green, yellow,
orange, and red. One cycle through all eight colors takes approximately one minute. This mode may
be used with all modes of operation and also when the pumps are not operating.
The user keypad allows you to turn
the whirlpool and heater on and off
and regulate the water flow.
Adjustable jets allow you to
adjust the air and water flow
and direction.
The bath provides a reservoir
for the hydro-massage action.
The pump motor provides
quiet, variable speed power
to circulate the water.
The heater helps
maintain the water
temperature up to
104˚F (40˚C).
Bath shown for
illustrative purposes.
Your bath model may vary.
NOTE:
1042951-5-D 4 Kohler Co.

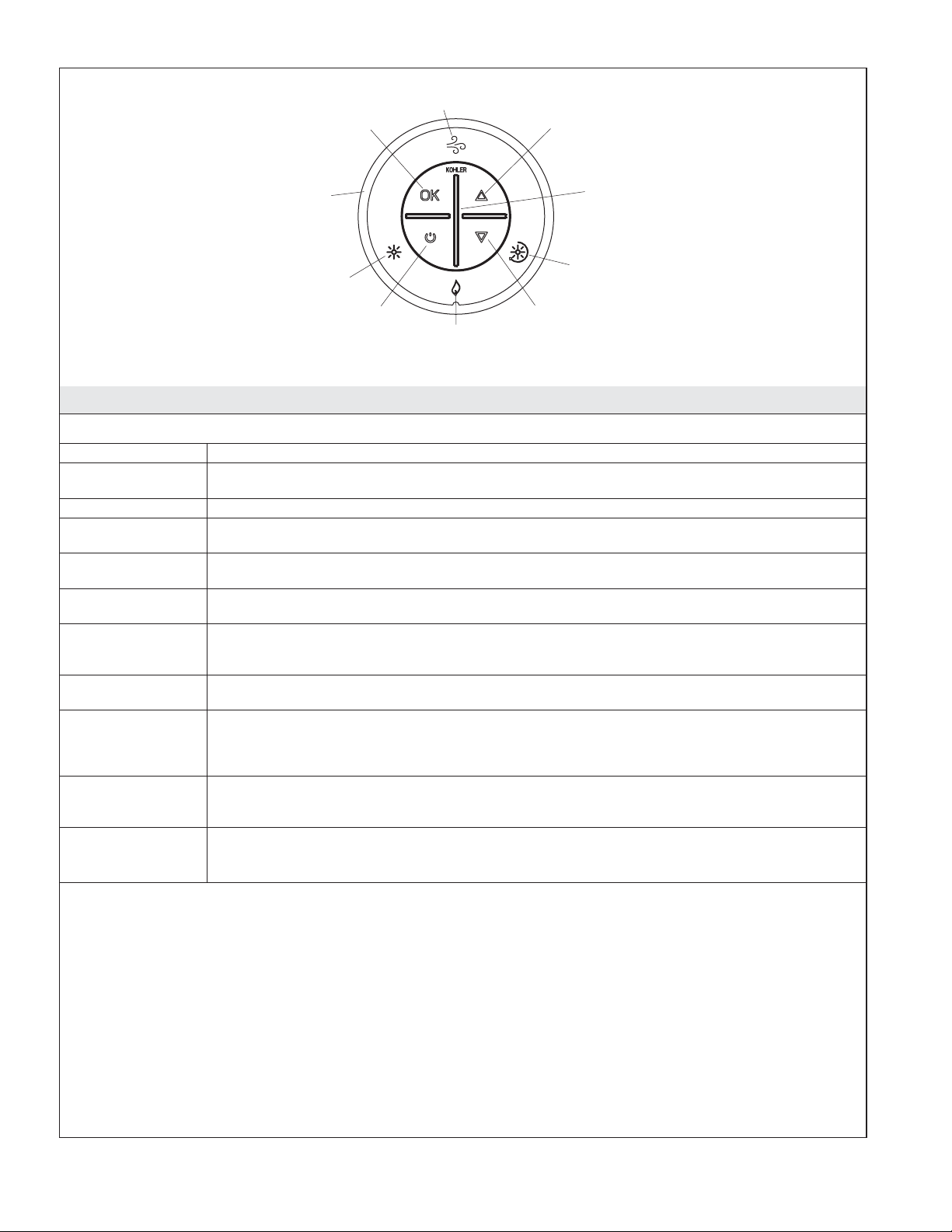

User Keypad
Available modes will be illuminated in blue. Active modes will be illuminated in green.
Power Turns the whirlpool pump on and off.
Outer Ring Rotate the outer ring to the desired mode. The selected mode will flash blue.
OK Activates the desired mode.
Flexjet Flow
Mode When illuminated, the adjustable jet water flow can be adjusted by pressing the up or down arrow.
Up Arrow Increases the water flow when the Flexjet flow mode is active. Increases the pulse speed
when the neckjet or backjet mode is active.
Indicator Bar Displays the water flow volume in the Flexjet flow mode. Displays the pulse speed in the
neckjet or backjet mode.
Effervescence
Mode Ports activate to provide a gentle, soothing bubbling action. The Flexjet mode, backjets, and neckjets will automatically turn off when this mode is activated.
Down Arrow Decreases the water flow when the Flexjet flow mode is active. Decreases the pulse speed
when the neckjet or backjet mode is active.
Chromatherapy
Cycle Rotate the outer ring to select this mode, then press OK. The chromatherapy lights will automatically and continuously cycle through eight colors. One cycle through all eight
colors takes approximately one minute. Only one of the two keypads controls this mode.
Heater Automatically engages when the power icon is selected. Rotate the outer ring until the
heater mode is flashing, then press OK to turn the heater off. Press OK again to turn the
heater back on.
Chromatherapy
Specific Color Rotate the outer ring to select this mode. Press OK, press the up or down arrow to select a color, then press OK again. Only one of the two keypads controls this mode.
Flexjet Flow Mode
Activates Mode
Selected
Rotate outer
ring to access
desired mode.
Chromatherapy -
Specific Color Power
On/Off Heater
Chromatherapy
Cycle
Decreases
Flow
Indicator Bar - Shows
Water Flow Volume
Increases Flow
or Pulse Rate
Lighted User Keypad
Kohler Co. 5 1042951-5-D

Operation
NOTE: Please read these steps carefully before operating your whirlpool.
NOTE: The water temperature in the whirlpool should not exceed 104°F (40°C). The heater will
automatically turn off as the water temperature approaches 104°F (40°C) and will remain off until the
water cools.
Turn the jet trim fully counterclockwise. Position the jet nozzles so they face down toward the basin.
Close the drain and fill the bath to a level at least 2″(5.1 cm) above the top of the highest jet.
Place your hand in the bath to test the water temperature for comfort and safety, then carefully
enter the bath.
Press the power icon. The heater will turn on and the whirlpool will start at a medium water flow
volume. Three small lights near the whirlpool floor will illuminate until the keypad goes into sleep
mode.
Press the up or down arrow to increase or decrease the water flow volume. The indicator bar in the
center of the keypad will display the current water flow volume.
Rotate the jet trim clockwise to reduce the air/water flow or counterclockwise to increase the
air/water flow.
Position the Flexjet nozzles to direct the water flow to maximize your hydro-massage experience.
Rotate the outer ring until the heater mode is flashing, then press OK. The heater will turn off. Press
OK again to turn the heater back on.
Press the power icon to turn the whirlpool off. The three small lights near the whirlpool floor will
remain illuminated until the keypad goes into sleep mode.
Repeat the steps above to verify the second keypad is operating properly, less the chromatherapy
functions.
NOTE: The whirlpool will automatically shut off approximately 20 minutes after continuous operation. If
desired, press the power icon to reactivate the whirlpool.
Care and Cleaning
For best results, keep the following in mind when caring for your KOHLER product:
•Always test your cleaning solution on an inconspicuous area before applying to the entire surface.
•Wipe surfaces clean and rinse completely with water immediately after applying cleaner. Rinse and
dry any overspray that lands on nearby surfaces.
•Do not allow cleaners to soak on surfaces.

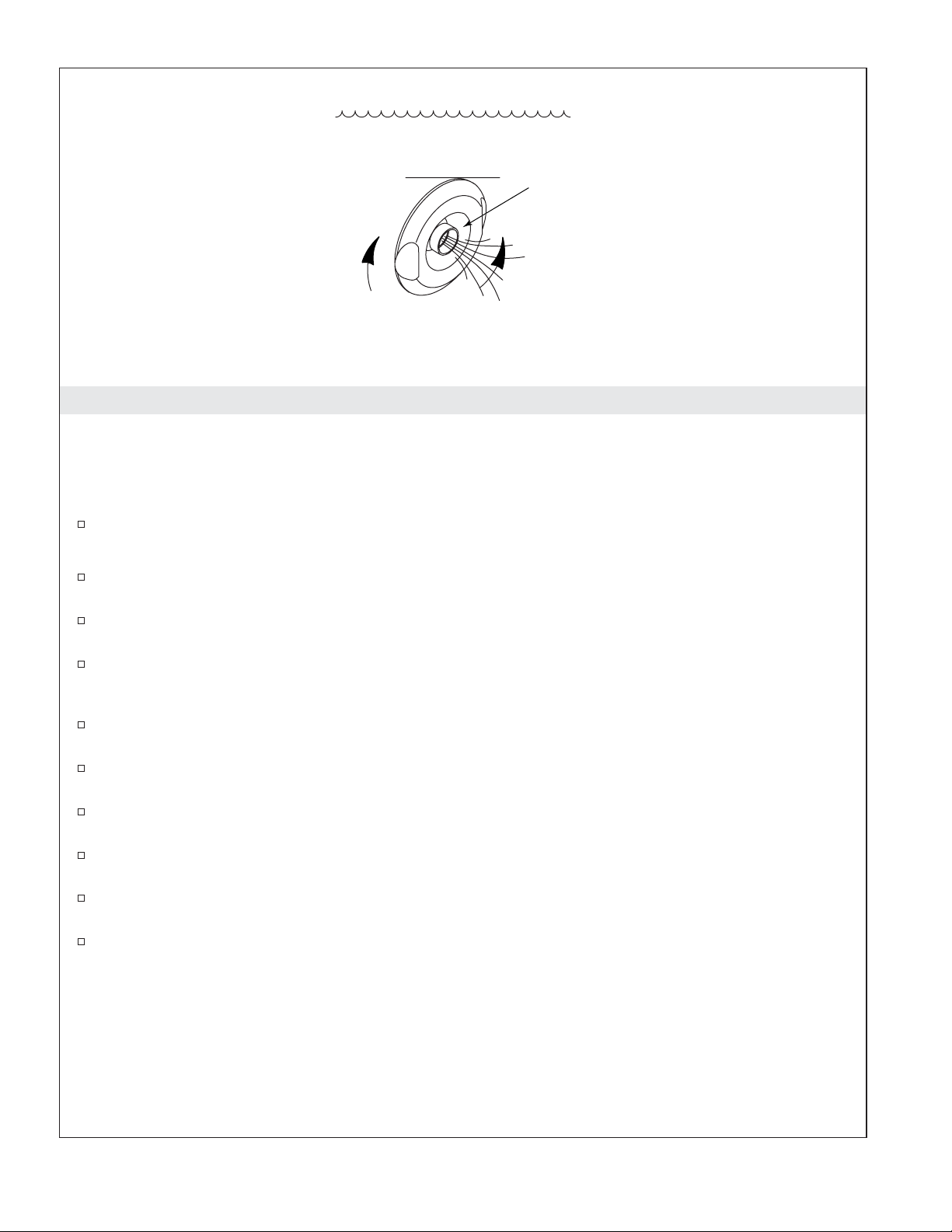

Turn the Flexjet
trim clockwise to
decrease the flow.
Turn the Flexjet trim
counterclockwise to
increase the flow.
Position the jet nozzles
to direct the water flow
as desired.
Fill with water 2" (5.1 cm)
above the highest jet.
1042951-5-D 6 Kohler Co.

Care and Cleaning (cont.)
•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a brush or scouring
pad to clean surfaces.
For detailed cleaning information and products to consider, visit www.kohler.com/clean. To order Care &
Cleaning information, call 1-800-456-4537.
Flush System
NOTE: Flush your whirlpool system twice a month or more, depending upon usage.
Turn the jet trim rings fully clockwise to remove air induction.
Fill the whirlpool with warm water above the backjet level probes or leave water in the whirlpool
after using.
Add 2 teaspoons (10 ml) of a low-foaming, powder automatic dishwasher detergent and 20 ounces
(590 ml) of household bleach (5% - 6% sodium hypochlorite) to the water.
Run the whirlpool for 5 to 10 minutes. Turn off the whirlpool and drain the water.
If desired, rinse the bath surfaces with water.
Rinse the surfaces of the jets, faucet, handrails, and drain, and wipe them dry with a soft cloth.
Warranty
ONE-YEAR LIMITED WARRANTY
KOHLER plumbing products are warranted to be free of defects in material and workmanship for one year
from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate adjustment where Kohler Co. inspection
discloses any such defects occurring in normal usage within one (1) year after installation. Kohler Co. is not
responsible for removal or installation costs. Use of in-tank toilet cleaners will void the warranty.
To obtain warranty service contact Kohler Co. either through your Dealer, Plumbing Contractor, Home
Center or E-tailer, or by writing Kohler Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler, WI
53044, USA, or by calling 1-800-4KOHLER (1-800-456-4537) from within the USA and Canada, and
001-877-680-1310 from within Mexico.
IMPLIED WARRANTIES INCLUDING THAT OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE ARE EXPRESSLY LIMITED IN DURATION TO THE DURATION OF THIS
WARRANTY. KOHLER CO. AND/OR SELLER DISCLAIM ANY LIABILITY FOR SPECIAL,
INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states/provinces do not allow limitations on how
long an implied warranty lasts, or the exclusion or limitation of special, incidental or consequential damages,
so these limitations and exclusions may not apply to you. This warranty gives you specific legal rights. You
may also have other rights which vary from state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
Warranty
KOHLER CO.
It is recommended that at the time of purchase, you verify that all accessories and components are complete
in this package.
This Kohler product is warranted to be free of defects in material and workmanship for one (1) year from the
date of purchase as shown on the invoice or receipt.
1. Kohler Co. will only service its commercialized products through its authorized distributors.
2. To obtain warranty service, please present the invoice and corresponding warranty.
3. Through its authorized distributors, Kohler Co. promises to repair the defective product or provide a new
Kohler Co. 7 1042951-5-D

Warranty (cont.)
replacement or an equivalent model (in those cases that the model has been discontinued) when the product
is beyond repair, without any charge to the consumer.
4. The time of repair will not exceed six (6) weeks commencing on the date the product is received.
5. It is recommended that the consumer save the invoice or receipt as additional protection, as it may
substitute the warranty in the case that there is a discrepancy in the validity of the warranty.
EXCEPTIONS AND RESTRICTIONS
The Warranty will not be valid in the following cases:
1. When the product is not operated in accordance with the instructions concerning use and operation set
forth in the owner’s manual or installation instructions, and when the recommendations and warnings
included are not observed.
2. When the product has been modified or dismantled partially or totally; or has been used in a negligent
fashion and as a consequence has suffered damages attributable to the consumer, individual, or hardware not
authorized by Kohler Co.
3. This warranty does not cover the damages as a result of disaster such as fire or acts of God, including
flooding, earthquake, or electric storms, etc. To obtain a list of distributors in your area where you can
exercise your rights under this warranty, please call 001-877-680-1310.
KOHLER CO., KOHLER, WI 53044 U.S.A.
IMPORTER:
INTERNACIONAL DE CERÁMICA, S.A.B. DE C.V.
AV. CARLOS PACHECO NO. 7200
CHIHUAHUA, CHIH., MEXICO C.P. 31060
TEL: [phone]
Troubleshooting
This troubleshooting guide is for general aid only. A Kohler Authorized Service Representative or qualified
electrician should correct all electrical problems. For warranty service, contact your dealer or wholesale
distributor.
Symptoms Probable Causes Recommended Action
1. User keypad does not
illuminate when power
button is pressed or outer
ring is rotated.
A. No power to control. A. Check wiring and connect power. If
problem persists, Refer to the
installer/dealer.
B. GFCI or RCD tripped. B. Reset GFCI or RCD.
C. Wiring harness from user
keypad to control is loose,
disconnected, or damaged.
C. Check wiring for proper
connections. Replace wiring
harness if necessary. Refer to the
installer/dealer.
D. User keypad does not work. D. Replace user keypad. Refer to the
installer/dealer.
E. Control does not work. E. Replace control. Refer to the
installer/dealer.
2. Motor starts, but all jets
are not functioning. A. Jet is closed. A. Rotate jet trim counterclockwise to open.
B. Jet not installed correctly. B. Reinstall jet; check for O-ring
damage.
C. Jets are blocked. C. Remove blockage.
1042951-5-D 8 Kohler Co.

Troubleshooting (cont.)
Symptoms Probable Causes Recommended Action
3. User keypad is
illuminated, but does not
respond to buttons or
outer ring.
A. Control program is locked. A. Reset GFCI or RCD.
B. Wiring harness from user
keypad to control is loose,
disconnected, or damaged.
B. Check wiring for proper
connections. Replace wiring
harness if necessary. Refer to the
installer/dealer.
C. User keypad does not work. C. Replace user keypad. Refer to the
installer/dealer.
D. Control does not work. D. Replace control. Refer to the
installer/dealer.
4. User keypad indicator bar
keeps scanning at
power-up.
A. Control program is locked. A. Reset GFCI or RCD.
B. Wiring harness from user
keypad to control is loose,
disconnected, or damaged.
B. Check wiring for proper
connections. Replace wiring
harness if necessary. Refer to the
installer/dealer.
C. User keypad does not work. C. Replace user keypad. Refer to the
installer/dealer.
D. Control does not work. D. Replace control. Refer to the
installer/dealer.
5. User keypad is
illuminated, but pump
will not start.
A. Power cord from pump to
control is loose, disconnected, or
damaged.
A. Check wiring for proper
connections. If problem persists,
Refer to the installer/dealer.
B. Pump does not work. B. Replace pump. Refer to the
installer/dealer.
C. Control does not work. C. Replace control. Refer to the
installer/dealer.
6. Motor runs but pump will
not prime (cavitates). A. Motor/Pump is shimmed too high. A. Lower pump/control to subfloor level.
B. Small air leak at pump inlet. B. Securely tighten nut(s) on intake
side of pump.
C. Motor/pump does not work. C. Replace motor/pump. Refer to the
installer/dealer.
D. Control does not work. D. Replace control. Refer to the
installer/dealer.
7. Pump stops before 18
minutes. A. GFCI or RCD tripped. A. Identify source of fault, and correct. Reset GFCI or RCD.
B. Suction is blocked. B. Remove obstruction.
C. Jets are blocked. C. Remove blockage.
D. Motor overheated and
protection device activated. D. Check for blockage at suction and/or jets. Remove blockage and
allow motor to cool.
8. Pump does not
automatically stop after 22
minutes.
A. 20-minute timer inadvertently
disabled. A. See Service Manual.
9. Pump will not turn off
when the power button
on user keypad is
pressed.
A. User keypad does not work. A. Replace user keypad. Refer to the
installer/dealer.
B. Control does not work. B. Replace control. Refer to the
installer/dealer.
10. Pump operates but
variable speed feature
does not work.
A. Motor/pump does not work. A. Replace motor/pump. Refer to the
installer/dealer.
B. Control does not work. B. Replace control. Refer to the
installer/dealer.
Kohler Co. 9 1042951-5-D

Troubleshooting (cont.)
Symptoms Probable Causes Recommended Action
11. Bath water cools while
pump is operating. A. Water temperature above 104°F (40°C). A. Allow bath water to cool.
B. Heater is turned off on user
keypad. B. Turn heater on.
C. Wiring from heater to control is
loose, disconnected, or
damaged.
C. Check wiring for proper
connections. Refer to the
installer/dealer.
D. Heater does not work. D. Replace heater. Refer to the
installer/dealer.
E. Control does not work. E. Replace control. Refer to the
installer/dealer.
12. Noisy operation. A. Pump banding straps have not
been cut. A. Cut pump banding straps with tin snips.
B. Dry or dislodged jet O-ring
(squeal). B. Remove jet, replace and lubricate O-ring, and reinstall jet.
13. Remote control does not
work. A. Batteries improperly installed or dead. A. Replace batteries.
B. Antenna on wiring harness is
damaged. B. Replace wiring harness. Refer to the installer/dealer.
C. Remote control not
programmed correctly. C. See Homeowners Guide or Service Manual.
D. Remote control does not work. D. Replace remote control.
E. Control does not work. E. Replace control. Refer to the
installer/dealer.
14. Lights near whirlpool
floor do not work. A. Wiring damage. A. Check for loose or damaged wires. Repair or replace as needed.
Chromatherapy Lights
Symptoms Probable Causes Recommended Action
1. Chromatherapy lights do
not work. A. Loose, disconnected, or damaged wiring/connections. A. Check wiring for proper connections. Replace wiring if
necessary. Refer to the
installer/dealer.
B. Control does not work. B. Replace control. Refer to the
installer/dealer.
1042951-5-D 10 Kohler Co.

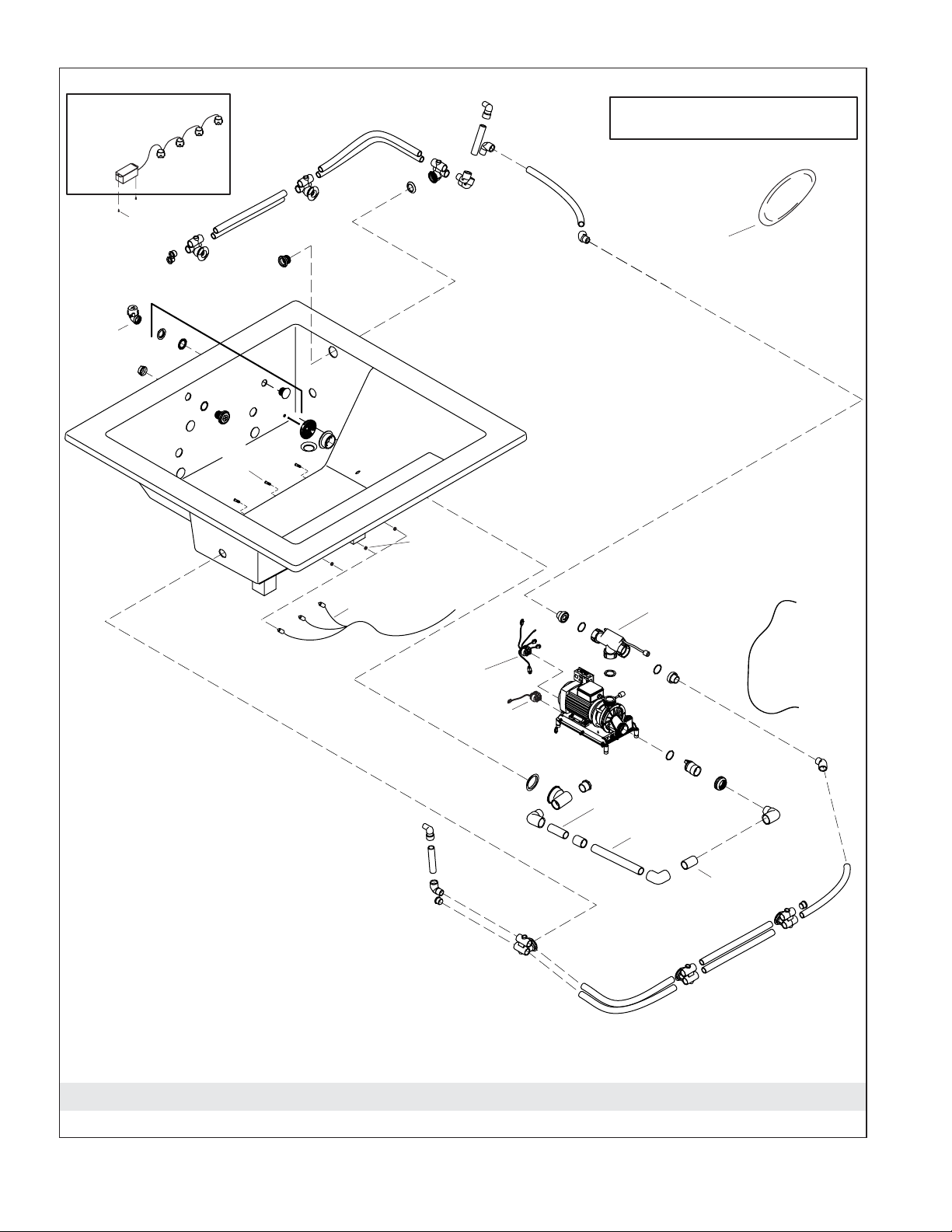

Service Parts
1049953
Lens
1048233
1049954
Nut
**Finish/color code must be specified when ordering.
*Note: All tubing 1" unless otherwise noted.
1-1/2" Tubing
1-1/2" Tubing
1-1/2" Tubing
95462**
Pillow
Tee Heater
1015017
1048232
1012821
Light Housing
1010618
Elbow
93841
Screw
1019933
Chromatherapy Lights
Plug/Wire
Assembly
Plug/Wire
Assembly
LED Lighting
Harness
Kohler Co. 11 1042951-5-D

34353
O-Ring
67429
Flange
Gasket
67889
91967
Jet
30739
1045715-P
67665
Plug
93685
Housing
96708
Flange
Cover
Gasket
65054**
Screw
65226**
73518
Plug
1086350
1003065
Suction Flange
Removal Tool
Suction Cover Plug
96895**
65061**
65886
60050
93836 (1/2")
93837 (3/4")
93838 (1")
93839 (1-1/4")
94853 (1-1/2")
Tube (w/Couplings)
Flange Removal Wrench
Check Valve
Jet Housing
65885 (Acrylic and FRP)
67668 (Cast Iron)
Single Jet For Whirlpools
With 5 or Less Jets
Single Jet For Whirlpools
With 6 or More Jets
88532**
88531**
Jet
88530**
88529**
Silicone Lube
Packet
Jet Tool
(Colored Finishes)
(Metal Finishes)
(Colored Finishes)
(Metal Finishes)
(Colored Finishes)
(Metal Finishes)
(Acrylic and FRP)
(Cast Iron)
**Finish/color code must be specified when ordering.
1042951-5-D 12 Kohler Co.

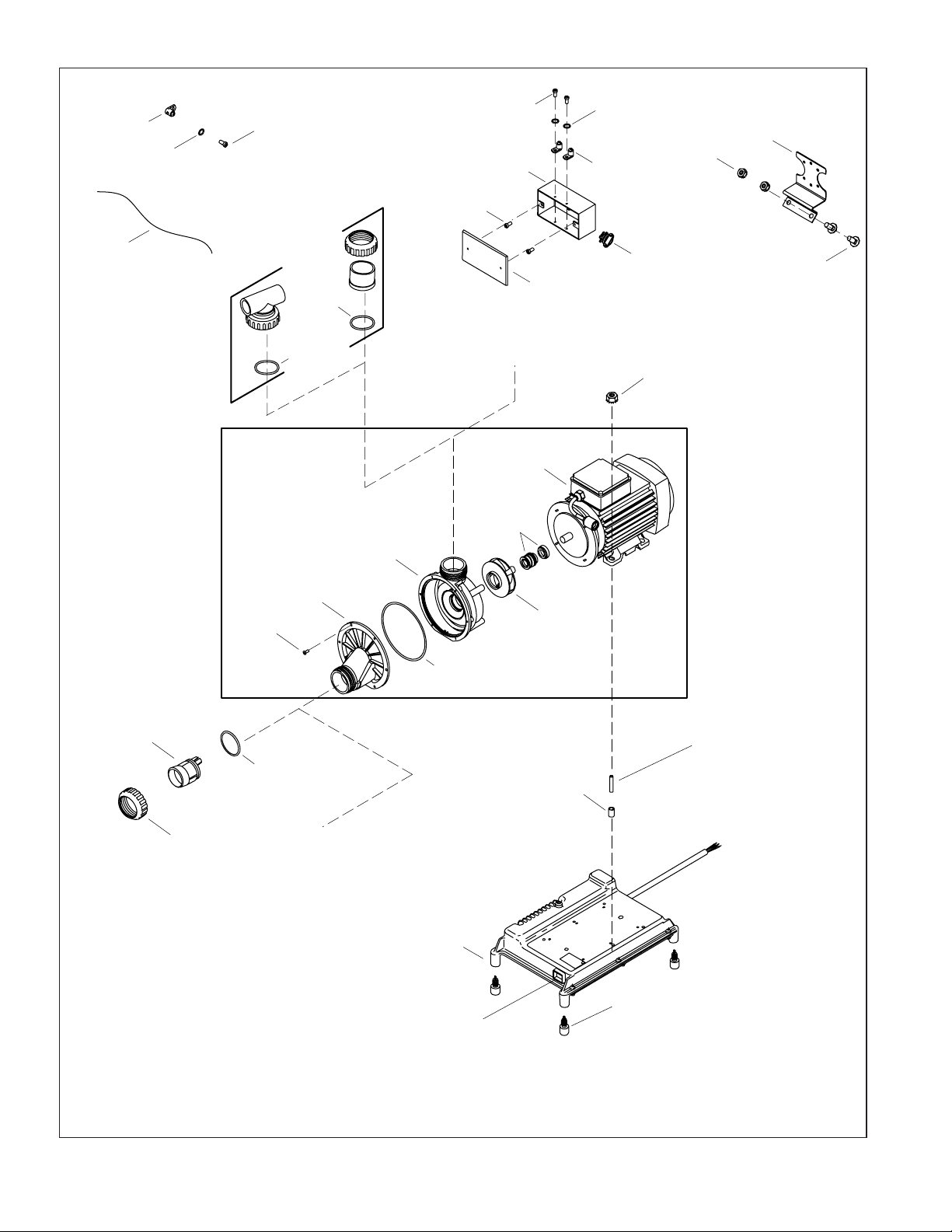

1016953
Pump 1016954
Motor
1010548
Volute
1010673
Seal
1010677
Screw
1010675
O-Ring
1013755
Impeller
1010676
Cover
94821
O-Ring
61845-K
Copper Grounding Wire
1019719
Connector
1012855
Nut
1019447-A [1/4" (6 mm)]
1019447-B [1/2" (1.3 cm)]
1019447-C [3/4" (1.9 cm)]
Isolation Mount
1018964
Bracket
1019433
Carriage Bolt
1001794
Locknut
90153
Nut
1019446-A [1-3/4" (4.4 cm)]
1019446-B [2-3/4" (7 cm)]
1019446-C [3" (7.6 cm)]
1019446-D [2-1/2" (6.4 cm)]
1019446-E [2" (5.1 cm)]
1019446-F [2-1/4" (5.7 cm)]
1019446-G [3-1/4" (8.3 cm)]
1019446-H [3-1/2" (8.9 cm)]
1019446-J [3-3/4" (9.5 cm)]
1019446-K [4" (10.2 cm)]
1019446-L [1-1/2" (3.8 cm)]
1019446-M [1-1/4" (3.2 cm)]
Stud
1019444-A [3/4" (1.9 cm)]
1019444-B [1-3/4" (4.4 cm)]
1019444-C [2" (5.1 cm)]
1019444-D [1-1/2" (3.8 cm)]
1019444-E [1" (2.5 cm)]
1019444-F [1-1/4" (3.2 cm)]
1019444-G [2-1/4" (5.7 cm)]
1019444-H [2-1/2" (6.4 cm)]
1019444-J [2-3/4" (7 cm)]
1019444-K [3" (7.6 cm)]
1019444-L [1/2" (1.3 cm)]
1019444-M [1/4" (6 mm)]
Spacer
Outlet
To Tee Heater
60320
Screw
93892-A
Electrical Box 67065
Ground Lug
61776
Lock Washer
1033678
Screw
93003
Strain Relief
94821
O-Ring 93893
Cover
60320
Screw
67065
61776
Lock Washer
1080775
Pump Tee
To In-line Heater
94821
O-Ring
1080774
Union Assy
Ground Lug
Control
1018660
1018662
**Finish/color code must be specified when ordering.
(One Outlet)
(Two Outlets)
Kohler Co. 13 1042951-5-D

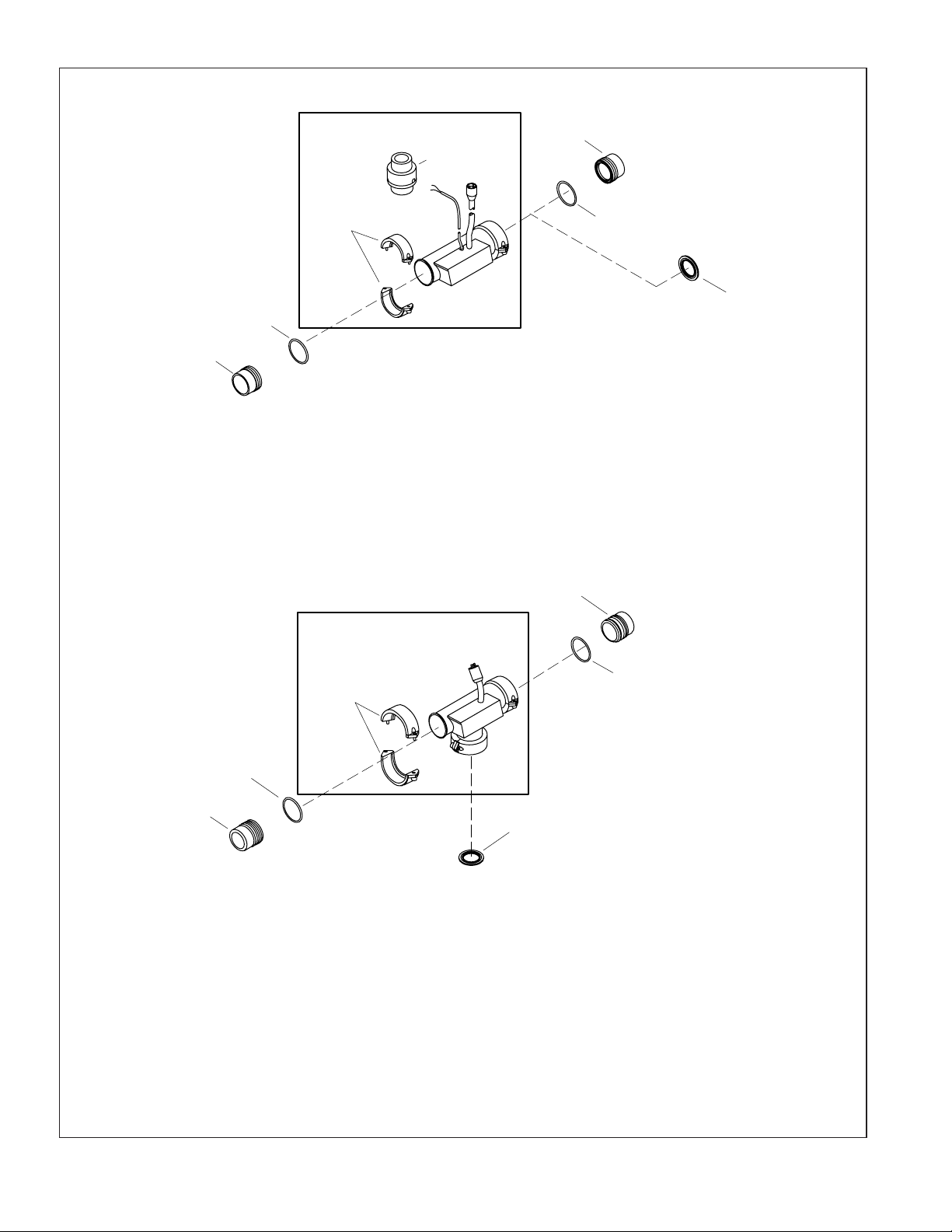

1018710
Tee Heater
94821
O-Ring
94821
O-Ring
1012977
Adapter
1012916
Nut with Screws
1011679
Gasket
1012977
Adapter
1011679
Gasket
**Finish/color code must be specified when ordering.
94821
O-Ring
1012653
Adapter
1012653
Adapter
1012916
Nut w/Screws
1022408
In-line Heater
94821
O-Ring
1032545
Housing
1042951-5-D 14 Kohler Co.

65157
Nut
1020677
Gasket
1013499
Housing
1013453
Spring
91639
O-Ring
1013452**
Dial Trim
1013497-A
Decal 1013497-B
Decal
1013497-C
Decal 1013497-D
Decal
1013497-E
Decal
1020678-A
1023381
Wrench
1020678-B
1020678-D
1020678-C
1020678-E
**Finish/color code must be specified when ordering.
Cover/CircuitBoard
(w/Wrench)
1013497-M
Decal
1020678-M
Cover/CircuitBoard
(w/Wrench)
1013497-N
Decal
1020678-N
Cover/CircuitBoard
(w/Wrench)
1013497-P
Decal
1020678-P
Cover/CircuitBoard
(w/Wrench)
Cover/CircuitBoard
(w/Wrench)
Cover/CircuitBoard
(w/Wrench)
Cover/CircuitBoard
(w/Wrench)
Cover/CircuitBoard
(w/Wrench)
Carefully study decal and cover
detail below for proper service
part identification.
91639
O-Ring
91639
O-Ring 91639
O-Ring
91639
O-Ring
91639
O-Ring
91639
O-Ring 91639 O-Ring
91639
O-Ring
Kohler Co. 15 1042951-5-D

Guide du propriétaire
Baignoire à hydromassage
Instructions d’opération
INSTRUCTIONS RELATIVES AUX RISQUES
D’INCENDIE, D’ÉLECTROCUTION OU DE
BLESSURES CORPORELLES
LIRE ET SUIVRE TOUTES LES INSTRUCTIONS
CONSERVER CES INSTRUCTIONS
AVERTISSEMENT : Lors de l’utilisation des produits électriques, des précautions de base
devraient toujours être observées, incluant ce qui suit:
DANGER : Risque de blessures corporelles. Afin de réduire les risques de blessures, ne jamais
permettre à un enfant d’utiliser cet appareil sans surveillance.
AVERTISSEMENT : Risque de blessures corporelles. Pour éviter les blessures corporelles, entrer
et sortir avec précaution de la baignoire à hydromassage.
AVERTISSEMENT : Risque d’électrocution. Ne pas raccorder d’appareils électriques (tels que
sèche-cheveux, lampe, téléphone, radio ou télévisions) dans les 5’ (1,5 m) de cette baignoire à
hydromassage.
AVERTISSEMENT : Risque d’hyperthermie. Les personnes sous médicaments ou qui sont en
observation médicale doivent consulter leur médecin avant d’utiliser des baignoires à hydromassage
équipées de chauffe-eau.
AVERTISSEMENT : Risque de brûlures. Ne pas laisser la température de la baignoire à
hydromassage excéder 104° F (40°C).
Utiliser cette baignoire à hydromassage uniquement pour un usage tel que décrit dans ce manuel. Ne pas
utiliser des fixations non recommandées par le fabricant.
Ne jamais faire tomber ou insérer d’objet quelconque dans les ouvertures. Ne pas laisser de petits objets tels
que des jouets ou accessoires pour le bain dans la baignoire à hydromassage lorsqu’elle est en marche.
Ne pas utiliser cet appareil sans ses protecteurs (couvercles) sur ses raccords d’aspiration.
La baignoire à hydromassage doit être raccordée uniquement à une prise de terre, protégée par un
disjoncteur différentiel (GFCI) ou un appareil de courant résiduel (RCD). De tels disjoncteurs GFCI ou RCD
devraient être fournis par l’installateur et vérifiés régulièrement. Appuyer sur le bouton de test pour tester
les disjoncteurs GFCI ou RCD. Le GFCI ou RCD devraient couper le courant. Appuyer sur le bouton de
réinitialisation. L’alimentation devrait être restituée. Si les disjoncteurs GFCI or RCD ne fonctionnent pas de
cette façon, l’un ou l’autre est défectueux. Si les disjoncteurs GFCI ou RCD stoppent l’alimentation électrique
à la baignoire sans que le bouton test ne soit utilisé, il y a donc un court-circuit indiquant la possibilité de
choc électrique. Ne pas utiliser pas cette baignoire à hydromassage. Débrancher la baignoire à hydromassage
et la faire réviser par un technicien qualifié avant son utilisation.
AVERTISSEMENT : La consommation d’alcool, de drogues ou de médicaments peuvent
augmenter considérablement le risque fatal d’hyperthermie. Une immersion prolongée dans l’eau
chaude peut provoquer l’hyperthermie. L’hyperthermie a lieu lorsque la température corporelle
interne atteint plusieurs degrés au dessus de la température normale de 98,6°F (37°C). Les
Kohler Co. Français-1 1042951-5-D

Instructions d’opération (cont.)
symptômes d’hyperthermie comprennent la hausse de la température corporelle, l’étourdissement,
la léthargie, la somnolence et l’évanouissement. Les effets de l’hyperthermie comprennent: (a)
défaut de percevoir la chaleur, (b) défaut de s’apercevoir du besoin de sortir de la baignoire, (c)
incapacité de reconnaître le danger, (d) dommages au fœtus dans le cas des femmes enceintes, (e)
incapacité physique de sortir de la baignoire et (f) inconscience et danger conséquent de noyade.
Purger le système d’hydromassage deux fois par mois ou plus souvent selon la fréquence d’usage, tel que
décrit dans la section ″Purger le système″.
L’utilisation répétée de produits d’hygiène et de beauté contenant des huiles peut endommager les
revêtements en plastique des composants de la baignoire à hydromassage. Ne pas utiliser de shampoings ou
d’huiles de bains à bases végétales.
L’action de la baignoire à hydromassage peut considérablement faire mousser une quantité de produit
moussant, même très petite, de savon, de shampoing ou d’huile pour le bain. Pour cette raison, nous vous
conseillons de ne pas utiliser ces produits dans votre baignoire à hydromassage.
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reflète la véritable passion
du design, d’artisanat, d’art et d’innovation représentant la compagnie Kohler. Nous sommes confiants que
sa fiabilité et beauté surpasseront vos exigences les plus élevées, vous satisfaisant pendant les années à venir.
Toute information contenue dans ce guide est basée sur l’information la plus récente du produit disponible
au moment de la publication. A la compagnie Kohler, nous aspirons à remplir notre mission d’améliorer le
niveau de vie gracieux pour chaque individu affecté par nos produits et services. Nous nous réservons le
droit d’apporter des modifications aux caractéristiques, aux emballages et à la disponibilité des produits à
tout moment, et ce sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. Prêter une attention toute
particulière aux instructions d’entretien et de nettoyage.
Kohler Co. Français-2 1042951-5-D

Votre baignoire à hydromassage Kohler
La baignoire à hydromassage est équipée des éléments suivants:
•Baignoire - La baignoire agit comme un réservoir d’eau et fournit un espace pour l’action
d’hydromassage.
•Clavier de l’utilisateur - Simple d’accès, le clavier de l’utilisateur vous permet de démarrer ou
d’arrêter votre baignoire à hydromassage. Il vous permet aussi d’accéder à tous les modes de la
baignoire à hydromassage et au réglage du débit d’eau ou de la puissance d’impulsion. Les modes
disponibles sont allumés en bleu. Les modes actifs seront illuminés en vert.
•Moteur de pompe (1) - Le moteur de la pompe procure une énergie silencieuse et à vitesse variable
pour la circulation d’eau et crée l’action d’hydromassage.
•Jets réglables - Les jets réglables peuvent être positionnés pour optimizer l’effet d’hydromassage. La
garniture des jets ajustables permet de régler le débit d’air et d’eau.
•Chauffe-eau - Le chauffe-eau est conçu pour aider à maintenir automatiquement la température de
l’eau jusqu’à 104ºF (40ºC) et pour améliorer votre expérience d’hydromassage. Le chauffe-eau
s’active automatiquement lorsque la baignoire à hydromassage est en service, et s’éteint lorsque le
moteur de la pompe est arrêté. Le chauffe-eau peut être arrêté par le clavier et à tout moment
quand le moteur de la pompe est en marche.
•Oreillers - Les oreillers fournissent l’endroit parfait pour reposer la tête et se relaxer.
•Télécommande - La télécommande étanche apporte toutes les fonctions d’hydromassage à portée de
mains.
•Chromathérapie - Ajoute une ambiance au bain avec des lumières sur un cycle continu et
automatique de huit couleurs ou une seule couleur choisie au préalable: blanc, violet, bleu indigo,
aigue-marine, verte, jaune, orange et rouge. Un cycle des huit couleurs dure à peu près une minute.
Ce mode peut être utilisé avec tous les modes d’opération, même lorsque la pompe n’est pas en
marche.
Le clavier de l'utilisateur vous permet de démarrer
ou d'arrêter la baignoire à hydromassage et le
chauffeau ainsi que de régler le débit d'eau.
Les jets réglables vous
permettent d'ajuster le débit
d'air et de l'eau, ainsi que la
direction.
La baignoire agit comme un réservoir
pour l'action d'hydromassage.
Le moteur de la pompe fournit
l'alimentation à vitesse variable et
silencieuse pour faire circuler l'eau
Le chauffeau aide à
maintenir la température
d'eau jusqu'à 104ºF (40ºC).
Illustration de la baignoire à
titre indicatif. Le modèle de
votre baignoire peut varier.
REMARQUE:
1042951-5-D Français-3 Kohler Co.

Clavier de l’utilisateur
Les modes disponibles sont allumés en bleu. Les modes actifs seront illuminés en vert.
Alimentation Met les pompes de la baignoire à hydromassage en marche et arrêt.
Anneau extérieur Tourner la bague extérieure pour accéder au mode désiré. Le mode sélectionné clignotera
(en bleu).
OK Active le mode désiré.
Mode débit jets
de type Flexjet Lorsqu’il est illuminé, le débit d’eau réglable du jet peut être ajusté en appuyant sur les flèches haut et bas.
Flèche haut Augmente le débit d’eau quand le mode Flexjet est actif. Augmente la vitesse de pulsation
quand le mode d’hydromassage du cou ou dorsal est activé.
Bar indicatrice Indique le volume du débit d’eau sous le mode Flexjet. Indique la puissance de pulsation
du jet pour le cou ou dos.
Mode
effervescence Les ports effervescence s’activent pour créer une action douce, relaxante à bulles d’air. Le mode Flexjet, jets dorsaux et du cou s’arrêteront automatiquement quand le mode
effervescence est activé.
Flèche bas Augmente le débit de l’eau quand le mode Flexjet est actif. Diminue la vitesse de
pulsation quand le mode hydromassage du cou ou dorsal est actif.
Cycle de
chromathérapie Faire tourner la bague extérieure pour choisir ce mode, puis appuyer sur OK. Les lumières de chromathérapie s’illumineront automatiquement et de manière continue en passant par
un cycle de huit couleurs. Un cycle des huit couleurs dure à peu près une minute. Seul un
des deux claviers contrôle ce mode.
Chauffe-eau S’active automatiquement lorsque la baignoire à hydromassage est mise en service.
Tourner la bague extérieure jusqu’à que le mode débit clignote et appuyer sur OK.
Appuyer encore une fois sur OK pour remettre le chauffe-eau en fonction.
Couleur
spécifique de
chromathérapie
Tourner la bague extérieure pour sélectionner ce mode. Appuyer sur OK, puis appuyer sur
la flèche vers le haut ou vers le bas pour choisir une couleur, et appuyer de nouveau sur
OK. Seul un des deux claviers contrôle ce mode.
Active le mode
sélectionné
Tourner la bague extérieure
pour accéder au mode désiré.
Chromathérapie -
Couleur spécifique
Chauffeau
Cycle
chromathérapie
Réduit le
débit
Barre d'indication - Indique
le volume du débit d'eau ou
la vitesse de pulsation
Augmente le débit ou la
vitesse d'impulsion
Clavier de l'utilisateur illuminé
Mode débit jets de type Flexjet
Marche/arrêt
Kohler Co. Français-4 1042951-5-D

Opération
REMARQUE : Veuillez lire avec attention ces étapes avant d’opérer la baignoire à hydromassage.
REMARQUE : La température de la baignoire à hydromassage ne devrait pas excéder 104°F (40° C). Le
chauffe-eau s’arrêtera automatiquement si la température dépasse 104°F (40C) et restera arrêté jusqu’à ce
que l’eau refroidisse.
Tourner complètement la bague du jet vers la gauche. Orienter les buses des jets vers le fond du
bassin.
Fermer le drain, et remplir la baignoire à un niveau d’au moins 2″(5,1 cm) au-dessus du jet le plus
élevé.
Placer la main pour tester la température de l’eau pour le confort et la sécurité puis entrer dans la
baignoire doucement.
Appuyer sur l’icône de marche. Le chauffe-eau se mettra aussi en marche et la baignoire à
hydromassage démarrera à un volume de débit moyen. Trois petites lumières près du fond de la
baignoire à hydromassage restent allumées jusqu’à ce que le clavier soit en mode veille.
Appuyer sur les flèches vers le haut ou le bas pour augmenter ou réduire le débit d’eau. Une barre
d’indication située au centre du clavier indique le débit d’eau.
Pivoter la garniture du jet vers la droite pour réduire le débit d’air/d’eau, ou vers la gauche pour
l’augmenter.
Orienter les jets Flexjet pour diriger le débit d’eau vers la direction désirée pour optimiser l’action
d’hydromassage.
Tourner la bague extérieure jusqu’à que le mode débit clignote et appuyer sur OK. Le chauffe-eau
s’éteint. Appuyer encore une fois sur ″OK″pour remettre le chauffe-eau en fonction.
Appuyer sur l’icône de marche éteindre la baignoire. Les trois petites lumières près du fond de la
baignoire à hydromassage restent allumées jusqu’à ce que le clavier soit en mode veille.
Répéter les étapes ci-dessus afin de vérifier que le second clavier fonctionne correctement, sans les
fonctions de chromathérapie.
REMARQUE : La baignoire à hydromassage s’arrêtera automatiquement 20 minutes après une opération
continue. Si désiré, appuyer sur l’icône de marche pour réactiver la baignoire.
Tourner la bague du
jet Flexjet vers la
droite pour diminuer
le débit de l'eau.
Tourner la bague du jet
Flexjet vers la gauche pour
augmenter le débit.
Orienter les jets pour
diriger le débit d'eau en
position désirée.
Remplir d'eau de 2" (5,1 cm)
au-dessus du jet le plus élevé.
1042951-5-D Français-5 Kohler Co.
