Kohler K-11344 Assembly instructions

Installation and Care Guide
Bath
Record the model number for reference:
Enregistrer le numéro du modèle pour référence:
Apunte el número de modelo para referencia:
__________________________
Français, page “Français-1”
Español, página “Español-1”
K-11344, K-14037
1207307-2-B

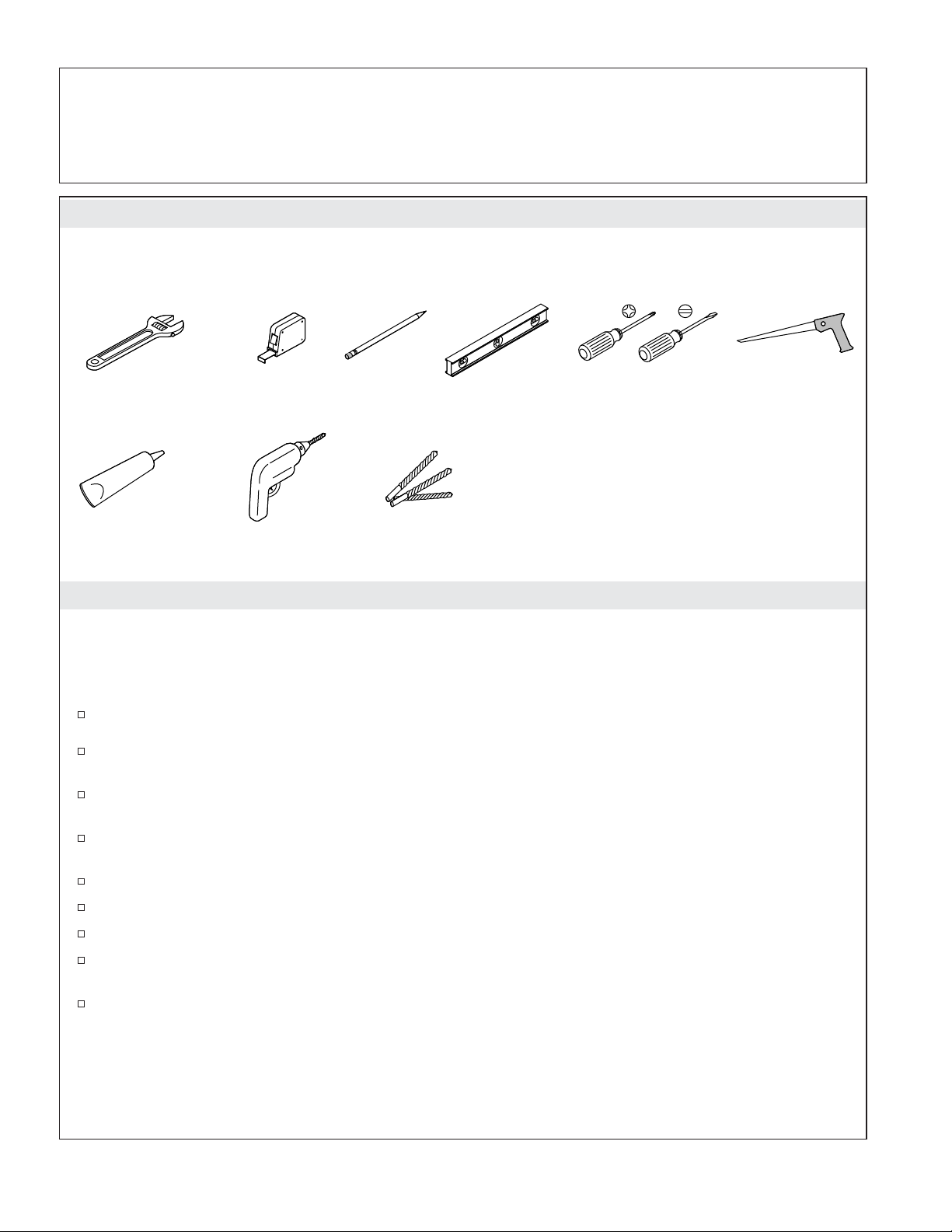

Tools and Materials
Before You Begin
IMPORTANT! To ensure a successful installation, install the bath on a level finished floor.
IMPORTANT! This product requires a K-7219 drain for proper installation.
Observe all local plumbing and building codes.
Unpack and inspect the bath for damage. Return the bath to the carton until installation.
Make sure all plumbing connections around the bath are easily accessible for future maintenance.
We strongly recommend that this installation be performed by a professional plumber or contractor.
Provide access for making the final drain connection from below.
A minimum of two people are needed to perform this installation.
This bath is designed for a freestanding installation only.
Select fasteners and a drilling method based on the type of floor the bath will be attached to.
This bath conforms to CSA B45.5/IAPMO Z124. All dimensions are nominal.
1. Prepare the Site
NOTICE: Provide adequate floor support.
NOTICE: Measure your product for site preparation. Note the model number located on the back of the
bath, then visit the product page at www.kohler.com for more information.
Ensure the subfloor is level.
Determine the location of the bath. Provide a minimum clearance of 24″(610 mm) around the
perimeter of the bath. Additional space is recommended to ease installation.
Use the cut-out template provided with the bath to properly mark the water supply and drain
locations in relation to the chosen location of the bath.
Cut the marked water supply and drain locations on the subfloor with a saw and hole saw.
Install the finished flooring material prior to installing the bath.
Ensure the finished floor is level before proceeding with the bath installation.
Sealant
Plus:
• Conventional tools and materials
• Drop cloth
• Fasteners (as necessary)
• Rags
• Saw horses
• Hole saw
1207307-2-B 2 Kohler Co.

2. Prepare the Location For the Drain
IMPORTANT! For installation on a concrete floor, clearance for the drain assembly must be provided.
Refer to the template provided with the bath.
Provide access for making the final drain connection from below.
Verify adequate drain clearance so the bath will install properly.
1-1/2"
(38 mm)
Finished Floor
Gasket Frame
Bath
Kohler Co. 3 1207307-2-B

3. Prepare the Bath
IMPORTANT! Do not remove the bath feet or levelers from the bath.
Position the bath upside down on saw horses.
Remove and retain the screw from each corner of the bath shell.
Lift the shroud off the bath shell and set it aside.
IMPORTANT! For installation on a concrete floor, clearance for the drain assembly must be provided.
Refer to the template provided with the bath.
Install the bath drain to the bath according to the instructions included with the drain.
Remove the tape from the four foot clips. Make sure the locking plates are in the locked position
and are oriented toward the outside of the bath as illustrated.
Screw
x4
Shroud
Saw Horse
Bath
Locked
Position
Foot Clip
Tape
1207307-2-B 4 Kohler Co.

4. Position Two Foot Clips (Without Shroud)
Turn the bath shell over and set it in position on the finished floor. Make sure the drain lines up
with the drain pipe and there is no drain interference with the floor.
Position each locking plate with the hole to the outside of the bath.
Trace around the edges of the two foot clips located at the front of the bath, opposite the overflow.
Lift the bath and turn it upside down on saw horses.
Finished Floor
Drain Pipe
Overflow
Bath
Front Locking Plate
with Hole
Drain
Kohler Co. 5 1207307-2-B

5. Secure Two Foot Clips (Without Shroud)
Pull out the locking plates on the two foot clips that were traced on the floor and remove the foot
clips.
Position these foot clips on the traced lines and mark the four screw holes.
IMPORTANT! Make sure the foot clips will be flush with the finished floor after installation. If you use
anchors that protrude above the finished floor, recess the finished floor material around the holes or recess
the anchors so the foot clips are flat against the finished floor.
Carefully drill the four screw hole locations in the finished floor, and secure the foot clips to the
floor using fasteners suitable for the floor material.
Unlocked
Position
Finished Floor
Subfloor
Foot Clip
1207307-2-B 6 Kohler Co.

6. Secure Remaining Foot Clips (Without Shroud)
Reposition the bath so the two posts located on the bath frame fit into the installed foot clips. Do
not move the locking plates into the locked position on the two foot clips mounted to the floor.
Make sure the locking plate screw hole faces the outside of the bath on each of the two remaining
foot clips.
Trace the outline of the two remaining foot clips.
Lift the bath and set it aside.
Repeat the previous steps to remove, mark, drill, and secure the two remaining foot clips.
Unlocked
Position
Bath
Front
Kohler Co. 7 1207307-2-B

7. Secure the Bath
Turn the bath shell upside down on the saw horses.
Make sure all the drain connections are secure.
Position the shroud on the bath so the edges of the shroud rest inside the bath shell.
Secure the shroud to the bath with a screw at each corner. Do not overtighten.
Make sure the foot clips are not in the locked position.
Carefully lift the bath into position so the posts on the bath frame fit into the four foot clips, and the
drain tailpiece fits into the drain pipe.
Check for solid fit (no rocking) and a 24-1/8″(613 mm) rim corner height to the finished floor.
Lift and move the bath if needed, and adjust the four posts as needed to ensure a distance of
24-1/8″(613 mm) from the finished floor to the top of each bath rim corner. Adjust the bath levelers
as needed. Make sure the bath levelers and bath feet are tight.
Press down on the bath corners with your hand to make sure the bath does not move up and down,
or side to side. If the bath moves check that all four posts are inside the foot clips, and check that
the floor is level.
Use a flat-bladed screwdriver to push in the four locking plates to lock the bath feet in place.
8. Complete the Installation
Secure the drain tailpiece to the drain pipe.
Install the bath faucet according to the instructions included with the faucet.
Run water into the bath and check the drain connections for leakage.
24-1/8"
(613 mm)
x4 x4
x4
x2
Post
Bath
Leveler
1207307-2-B 8 Kohler Co.

Care and Cleaning
For best results, keep the following in mind when caring for your KOHLER product:
•Always test your cleaning solution on an inconspicuous area before applying to the entire surface.
•Wipe surfaces clean and rinse completely with water immediately after applying cleaner. Rinse and
dry any overspray that lands on nearby surfaces.
•Do not allow cleaners to soak on surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a brush or scouring
pad to clean surfaces.
For detailed cleaning information and products to consider, visit www.kohler.com/clean. To order Care &
Cleaning information, call 1-800-456-4537.
Warranty
ONE-YEAR LIMITED WARRANTY
KOHLER plumbing products are warranted to be free of defects in material and workmanship for one year
from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate adjustment where Kohler Co. inspection
discloses any such defects occurring in normal usage within one (1) year after installation. Kohler Co. is not
responsible for removal or installation costs. Use of in-tank toilet cleaners will void the warranty.
To obtain warranty service contact Kohler Co. either through your Dealer, Plumbing Contractor, Home
Center or E-tailer, or by writing Kohler Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler, WI
53044, USA, or by calling 1-800-4-KOHLER (1-800-456-4537) from within the USA and Canada, and
001-800-456-4537 from within Mexico, or visit www.kohler.com within the USA, www.ca.kohler.com from
within Canada, or www.mx.kohler.com in Mexico.
IMPLIED WARRANTIES INCLUDING THAT OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE ARE EXPRESSLY LIMITED IN DURATION TO THE DURATION OF THIS
WARRANTY. KOHLER CO. AND/OR SELLER DISCLAIM ANY LIABILITY FOR SPECIAL,
INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states/provinces do not allow limitations on how
long an implied warranty lasts, or the exclusion or limitation of special, incidental or consequential damages,
so these limitations and exclusions may not apply to you. This warranty gives you specific legal rights. You
may also have other rights which vary from state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
Kohler Co. 9 1207307-2-B

Guide d’installation et d’entretien
Baignoire
Outils et matériaux
Avant de commencer
IMPORTANT! Pour assurer une installation réussie, il est important que la baignoire soit installée sur un
sol fini de niveau.
IMPORTANT! Ce produit nécessite un drain K-7219 pour une installation appropriée.
Respecter tous les codes de plomberie et de bâtiment locaux.
Déballer et inspecter la baignoire pour détecter tout dommage. Remettre la baignoire dans
l’emballage jusqu’à l’installation.
S’assurer qu’il est possible d’accéder sans difficulté à toutes les connexions de plomberie autour de
la baignoire pour les entretiens ultérieurs.
Nous recommandons vivement que cette installation soit effectuée par un plombier professionnel ou
un entrepreneur.
Fournir un accès pour effectuer la connexion de drain finale à partir du dessous.
Un minimum de deux personnes est nécessaire pour effectuer cette installation.
Cette baignoire est conçue pour une installation autoportante uniquement.
Choisir les dispositifs de fixation et une méthode de perçage en fonction du type de plancher sur
lequel la baignoire sera fixée.
Cette baignoire est conforme à la norme CSA B45.5/IAPMO Z124. Toutes les dimensions sont
nominales.
Mastic d'étanchéité
Plus: Outils et matériaux classiques
• Toile de protection
• Dispositifs d'attache (selon les besoins)
• Chiffons
• Chevalets
• Scie cylindrique
Kohler Co. Français-1 1207307-2-B

1. Préparer le site
AVIS: Fournir un support de plancher adéquat.
AVIS: Mesurer le produit pour la préparation du site. Noter le numéro de modèle se trouvant sur
l’arrière de la baignoire, puis visiter la page des produits sur le site www.kohler.com pour obtenir de
l’information supplémentaire.
S’assurer que le sous-plancher est nivelé.
Déterminer l’emplacement de la baignoire. Fournir un dégagement minimum de 24″(610 mm)
autour du périmètre de la baignoire. Un espace supplémentaire est recommandé pour faciliter
l’installation.
Utiliser le gabarit de découpe fourni avec la baignoire pour marquer correctement les emplacements
d’arrivée d’eau et du drain par rapport à l’emplacement choisi de la baignoire.
Découper les emplacements marqués de l’arrivée d’eau et du drain sur le sous-plancher avec une
scie et une scie cylindrique.
Installer le matériau de sol fini avant d’installer la baignoire.
S’assurer que le sol fini est nivelé avant de procéder à l’installation de la baignoire.
Kohler Co. Français-2 1207307-2-B

2. Préparer l’emplacement pour le drain
IMPORTANT! Pour une installation sur un plancher en béton, il est nécessaire de fournir un dégagement
pour l’ensemble du drain. Se référer au gabarit fourni avec la baignoire.
Fournir un accès pour effectuer la connexion de drain finale à partir du dessous.
Vérifier le dégagement adéquat du drain de manière à ce que la baignoire puisse être installée
correctement.
1-1/2"
(38 mm)
Plancher fini
Joint statique Cadre
Baignoire
1207307-2-B Français-3 Kohler Co.

3. Préparer la baignoire
IMPORTANT! Ne pas retirer les pieds ou les vérins de calage de la baignoire.
Mettre la baignoire à l’envers sur des chevalets.
Retirer et conserver la vis de chaque coin de la coque de la baignoire.
Lever l’enveloppe pour la retirer de la baignoire et la mettre de côté.
IMPORTANT! Pour une installation sur un plancher en béton, il est nécessaire de fournir un dégagement
pour l’ensemble du drain. Se référer au gabarit fourni avec la baignoire.
Installer le drain de la baignoire sur celle-ci en suivant les instructions incluses avec le drain.
Retirer le ruban des quatre clips de pieds. S’assurer que les plaques de verrouillage sont en position
verrouillée et qu’elles sont orientées vers l’extérieur de la baignoire comme sur l’illustration.
Vis
x4
Enveloppe
Chevalet
Baignoire
Position
verrouillée
Clip de pied
Ruban
Kohler Co. Français-4 1207307-2-B

4. Positionner deux clips de pieds (sans enveloppe)
Retourner la coque de la baignoire et la mettre en position sur le plancher fini. S’assurer que les
conduites d’écoulement sont alignées sur le tuyau d’écoulement et qu’il n’y a pas d’interférence du
drain avec le plancher.
Positionner chaque plaque de verrouillage avec le trou vers l’extérieur de la baignoire.
Tracer autour des bords des deux clips de pieds se trouvant sur l’avant de la baignoire, à l’opposé
du trop-plein.
Lever la baignoire et la tourner à l’envers sur des chevalets.
Plancher fini
Tuyau d'évacuation
Trop-plein
Avant
de la baignoire Plaque de
verrouillage
avec trou
Drain
1207307-2-B Français-5 Kohler Co.

5. Fixer les deux clips de pieds en place (sans enveloppe)
Tirer et sortir les plaques de verrouillage sur les deux clips de pieds qui ont été tracés sur le
plancher et retirer les clips de pieds.
Positionner ces clips de pieds sur les lignes tracées et marquer les quatre trous de vis.
IMPORTANT! S’assurer que les clips de pieds sont à ras du plancher fini après l’installation. Si des
chevilles d’ancrage qui dépassent au-dessus du plancher fini sont utilisées, créer un embrèvement du
matériau du plancher fini autour des trous ou un embrèvement des chevilles d’ancrage de manière à ce
que les clips de pieds soient à plat contre le plancher fini.
Percer avec précaution quatre emplacements de trous de vis dans le plancher fini, et fixer les clips
de pieds sur le plancher à l’aide de chevilles d’ancrage qui conviennent au matériau du plancher.
Position
non verrouillée
Plancher fini
Sous-plancher
Clip de pied
Kohler Co. Français-6 1207307-2-B

6. Fixer les clips de pieds restants en place (sans enveloppe)
Repositionner la baignoire de manière à ce que les deux montants se trouvant sur le cadre de la
baignoire s’adaptent dans les clips de plancher installés. Ne pas amener les plaques de verrouillage
en position verrouillée sur les deux clips de pieds montés sur le plancher.
S’assurer que les faces des plaques des vis de la plaque de verrouillage soient tournées vers
l’extérieur de la baignoire sur chacun des deux clips de pieds restants.
Tracer le contour des deux clips de pieds restants.
Lever la baignoire et la mettre de côté.
Répéter les deux étapes précédentes pour retirer, marquer, percer et fixer les deux clips de pieds
restants en place.
Position
non verrouillée
Avant
de la baignoire
1207307-2-B Français-7 Kohler Co.

7. Fixer la baignoire en place
Tourner la coque de la baignoire à l’envers sur les chevalets.
S’assurer que toutes les connexions du drain sont bien fixées en place.
Positionner l’enveloppe sur la baignoire de manière à ce que les bords de l’enveloppe de la
baignoire reposent à l’intérieur de la coque de la baignoire.
Fixer l’enveloppe sur la baignoire avec une vis sur chaque côté. Ne pas trop serrer.
S’assurer que les clips des pieds ne sont pas en position verrouillée.
Lever avec précaution la baignoire pour la positionner, de manière à ce que les montants sur le
cadre de la baignoire s’adaptent dans les quatre clips de pieds et que la pièce de raccordement du
drain s’adapte dans le tuyau d’écoulement.
Vérifier que le tout est adapté de manière robuste (sans basculement) et qu’il y a une hauteur de
coin de garniture de 24-1/8″(613 mm) jusqu’au plancher fini.
Lever et déplacer la baignoire si nécessaire et ajuster les quatre montants selon les besoins afin
d’assurer une distance de 24-1/8″(613 mm) entre le plancher fini et le haut de chaque coin de
garniture de la baignoire. Ajuster les vérins de calage de la baignoire selon les besoins. S’assurer que
les vérins de calage de la baignoire et que les pieds de celle-ci sont bien bloqués.
Pousser sur les coins de la baignoire avec la main pour vérifier que la baignoire ne bouge pas du
haut vers le bas, ou d’un côté à l’autre. Si la baignoire se déplace, vérifier que les quatre montants
se trouvent à l’intérieur des clips de pieds et vérifier que le plancher est de niveau.
Utiliser un tournevis à lame plate pour enfoncer les quatre plaques de verrouillage pour verrouiller
les pieds de la baignoire en place.
24-1/8"
(613 mm)
x4 x4
x4
x2
Montant
Vérin de calage
de la baignoire
Kohler Co. Français-8 1207307-2-B

8. Terminer l’installation
Fixer la pièce de raccordement du drain sur le tuyau d’écoulement.
Installer le robinet de la baignoire en suivant les instructions accompagnant celui-ci.
Faire couler l’eau dans la baignoire et inspecter les connexions du drain pour y rechercher des
fuites.
Entretien et nettoyage
Pour obtenir les meilleurs résultats possibles, prendre ce qui suit en considération lors de l’entretien de votre
produit KOHLER:
•Toujours tester la solution de nettoyage sur une surface non visible avant de l’appliquer sur
l’ensemble de la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau immédiatement après l’application du
nettoyant. Rincer et sécher tout éclaboussement sur les surfaces avoisinantes.
•Ne pas laisser les nettoyants tremper sur les surfaces.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau abrasif tel qu’une
brosse ou une éponge à récurer pour nettoyer les surfaces.
Pour obtenir des informations détaillées sur le nettoyage et les produits à considérer, consulter le site
www.kohler.com/clean. Pour commander des informations sur l’entretien & le nettoyage, appeler le
1-800-456-4537.
Garantie
GARANTIE LIMITÉE D’UN AN
Les produits de plomberie KOHLER sont garantis contre tout vice de matériau et de fabrication pendant un
an à partir de la date de l’installation.
Si un vice est découvert au cours d’une utilisation normale, Kohler Co. choisira, à sa discrétion, la réparation,
le remplacement ou la rectification appropriée après inspection desdits vices par Kohler Co. pendant un (1)
an à partir de la date d’installation. Kohler Co. n’est pas responsable des frais d’enlèvement ou d’installation.
L’utilisation de nettoyants à l’intérieur du réservoir annule la garantie.
Pour obtenir le service de garantie, contacter Kohler Co., par l’intermédiaire du vendeur, plombier, centre de
rénovation ou revendeur par internet, ou bien par écrit à l’adresse suivante Kohler Co., Attn.: Customer Care
Center, 444 Highland Drive, Kohler, WI 53044, USA, ou appeler le 1-800-4-KOHLER (1-800-456-4537) à partir
des É.-U. et du Canada, et le 001-800-456-4537 à partir du Mexique, ou consulter le site www.kohler.com aux
É.-U., www.ca.kohler.com à partir du Canada, ou www.mx.kohler.com au Mexique.
LES GARANTIES TACITES, Y COMPRIS CELLES DE COMMERCIALITÉ ET D’ADAPTATION À UN
USAGE PARTICULIER, SONT EXPRESSÉMENT LIMITÉE À LA DURÉE DE LA PRÉSENTE GARANTIE.
KOHLER CO. ET/OU LE REVENDEUR DÉCLINENT TOUTE RESPONSABILITÉ CONTRE LES
DOMMAGES PARTICULIERS, ACCESSOIRES OU INDIRECTS. Certains états et provinces ne permettent
pas de limite sur la durée de la garantie tacite, ni l’exclusion ou la limite des dommages particuliers,
accessoires ou indirects, et, par conséquent, lesdites limites et exclusions peuvent ne pas s’appliquer à votre
cas. Cette garantie vous donne des droits juridiques particuliers. Vous pouvez également avoir d’autres droits
qui varient d’un état ou d’une province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
1207307-2-B Français-9 Kohler Co.

Guía de instalación y cuidado
Bañera
Herramientas y materiales
Antes de comenzar
¡IMPORTANTE! Para asegurar que la instalación sea exitosa, el piso donde se instale la bañera debe estar
acabado y nivelado.
¡IMPORTANTE! Este producto requiere un desagüe K-7219 para para que sea instalado correctamente.
Cumpla todos los códigos locales de plomería y construcción.
Desempaque la bañera y verifique que no esté dañada. Vuelva a colocar la bañera en la caja hasta
que la vaya a instalar.
Asegúrese de que todas las conexiones de plomería alrededor de la bañera queden accesibles para
darles mantenimiento en el futuro.
Recomendamos enfáticamente que un plomero o contratista profesional realice esta instalación.
Deje acceso para hacer la conexión final del desagüe desde abajo.
Para realizar esta instalación, se necesitan por lo menos dos personas.
Esta bañera está diseñada para la instalación autosoportada solamente.
Seleccione los herrajes y un método para taladrar de acuerdo al tipo de piso en que la bañera
quedará sujeta.
Esta bañera cumple la norma CSA B45.5/IAPMO Z124. Todas las dimensiones son nominales.
1. Prepare el sitio
AVISO: Proporcione el soporte de piso adecuado.
AVISO: Mida el producto para la preparación del lugar. Anote el número de modelo que está en el lado
posterior de la bañera, y luego consulte información adicional en la página del producto en
www.kohler.com.
Sellador
Más:
• Herramientas y materiales convencionales
• Lona de protección
• Herrajes (según se requieran)
• Trapos
• Caballetes
• Broca tipo corona perforadora
Kohler Co. Español-1 1207307-2-B

Prepare el sitio (cont.)
Asegúrese de que el subpiso esté a nivel.
Determine la ubicación de la bañera. Provea un espacio libre mínimo de 24″(610 mm) alrededor del
perímetro de la bañera. Se recomienda dejar espacio adicional para facilitar la instalación.
Utilice la plantilla de corte que se incluye con la bañera para marcar correctamente las ubicaciones
del desagüe y de suministro de agua en relación con la ubicación elegida para la bañera.
Con una sierra para metal o con una corona perforadora corte en el subpiso los lugares marcados
para suministro de agua y desagüe.
Instale el material de acabado del piso antes de instalar la bañera.
Asegúrese de que el piso acabado esté nivelado antes de continuar con la instalación de la bañera.
1207307-2-B Español-2 Kohler Co.
