Kohler Underscore K-1969-H2-0 Assembly instructions

Homeowners Guide
Bath Whirlpool
Write model number here:
Écouter le numéro du modèle ici:
Escriba el número del modelo aquí: ___________________
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México
(Ej. K-12345M)
Français, page “Français-1”
Español, página“ Español-1”
K-1969
1167592-5-A

IMPORTANT SAFETY INSTRUCTIONS
INSTRUCTIONS PERTAINING TO A RISK OF FIRE,
ELECTRICAL SHOCK, OR INJURY TO PERSONS
READ AND FOLLOW ALL INSTRUCTIONS
SAVE THESE INSTRUCTIONS
DANGER: Risk of personal injury. To reduce the risk of injury, do not permit children to use this
unit unless they are closely supervised at all times.
WARNING: Risk of personal injury. To avoid injury, exercise care when entering or exiting the
whirlpool.
WARNING: When using electrical products, basic precautions should always be followed,
including the following:
WARNING: Risk of electric shock. Do not permit electric appliances (such as a hair dryer, lamp,
telephone, radio, or television) within 5’ (1.5 m) of this whirlpool.
WARNING: The use of alcohol, drugs, or medication can greatly increase the risk of fatal
hyperthermia. Prolonged immersion in hot water may induce hyperthermia. Hyperthermia occurs
when the internal temperature of the body reaches a level several degrees above the normal body
temperature of 98.6°F (37°C). The symptoms of hyperthermia include an increase in the internal
temperature of the body, dizziness, lethargy, drowsiness, and fainting. The effects of hyperthermia
include: (a) failure to perceive heat, (b) failure to recognize the need to exit the bath, (c)
unawareness of impending hazard, (d) fetal damage in pregnant women, (e) physical inability to
exit the bath, and (f) unconsciousness resulting in the danger of drowning.
WARNING: Risk of hyperthermia. People using medications and/or having an adverse medical
history should consult a physician before using a whirlpool equipped with a heater.
WARNING: Risk of scalding. Do not allow the water temperature in the whirlpool to exceed 104°F
(40°C).
The heater will automatically maintain the water temperature when the whirlpool is running, as long as the
water temperature does not exceed 104°F (40°C). The heater will disengage at higher temperatures.
An equipment grounding terminal is provided in the field wiring compartment. To reduce the risk of electric
shock, this terminal must be connected to the grounding means provided in the electric supply panel with a
conductor equivalent in size to the circuit conductors supplying this whirlpool.
A pressure wire connector is provided on the exterior of the pump or control within this unit to permit
connection of a bonding conductor between this unit and all other exposed metal in the vicinity, as needed to
comply with local requirements.
Use this whirlpool only for its intended purpose as described in this guide. Do not use attachments not
recommended by the manufacturer.
Never drop or insert any object into any opening. Keep small objects such as bath toys and bathing
accessories out of the whirlpool while the unit is running.
Do not operate this unit without the guard (cover) over the suction fitting.
The whirlpool must be connected only to a supply circuit that is protected by a Ground-Fault
Circuit-Interrupter (GFCI) or Residual Current Device (RCD). Such a GFCI or RCD should be provided by
the installer and should be tested on a routine basis. To test the GFCI or RCD, press the test button. The
GFCI or RCD should interrupt power. Press the reset button. Power should be restored. If the GFCI or RCD
fails to operate in this manner, the GFCI or RCD is defective. If the GFCI or RCD interrupts power to the
bath without the test button being pressed, a ground current is flowing, indicating the possibility of an
1167592-5-A 2 Kohler Co.

IMPORTANT SAFETY INSTRUCTIONS (cont.)
electric shock. Do not use this whirlpool bath. Disconnect the whirlpool and have the problem corrected by a
qualified service representative before using.
Flush your whirlpool system twice a month or more depending upon usage, as described in the ″Flush
System″section of this guide.
Repeated use of personal care products containing oils can damage plastic whirlpool components. Do not use
heavy, vegetable-based shampoos or bath oils.
Whirlpool hydro-massage action can cause even a small amount of bubble bath, bath soap, shampoo, or bath
oil to foam excessively. For this reason, please don’t use these products during whirlpool operation.
Components
Your new whirlpool is designed to stimulate, invigorate, and energize your body with comforting
hydro-massage therapy. The whirlpool consists of the following components:
Lighted User Keypad - Located within easy reach, allows you to turn the pump and heater on and
off and regulate the water flow through the jets.
Pump Motor - Provides quiet, variable speed power to circulate the water.
Adjustable Jets - Positioned to optimize their hydro-massage effect, the jets allow you to adjust the
air and water flow and control the flow direction as you desire.
Heater - Automatically helps maintain a 104°F (40°C) water temperature, turns on when the
whirlpool is operating, and turns off when the pump motor is turned off. Using the lighted user
keypad, the heater may be turned off at any time while the pump is operating.
Kohler Co. 3 1167592-5-A

Operating Your Whirlpool
Power Turns the whirlpool pump on and off.
Up Arrow Increases the water flow.
Down Arrow Decreases the water flow.
Heater Automatically engages when the whirlpool pump is powered on. Press the heater button
once to turn the heater off. Press the button a second time to turn the heater back on.
Indicator Bar Displays the water flow volume.
NOTE: If the whirlpool is not operating properly, consult the ″Troubleshooting″section of this guide
before calling a qualified service representative.
Whirlpool
Turn the jet trim fully counterclockwise. Position the jet nozzles so they face down toward the basin.
NOTICE: Do not allow the water temperature in the whirlpool to exceed 104°F (40°C). The heater will
automatically maintain the water temperature when the whirlpool is running, as long as the water
temperature does not exceed 104°F (40°C). The heater will disengage at higher temperatures.
Close the drain, then fill the whirlpool to a level at least 2″(5.1 cm) above the highest jet. Using
your hand, test the water temperature for comfort and safety. Carefully enter the bath.
Press the power icon to turn on the whirlpool pump and heater. Water will flow at medium volume.
Press the up or down arrow icons to increase or decrease the water flow. The indicator bar will
display the water flow volume.
Adjust the jets for optimum air/water mixture. Turn the jet trim clockwise to reduce the flow or
counterclockwise to increase the flow. If desired, position the jet nozzles to direct the water flow to
maximize your hydro-massage experience.
If desired, turn the heater off by pressing the heater icon. Press the button a second time to turn the
heater back on.
Press the power icon a second time to turn off the whirlpool pump and heater.
NOTE: The pump and heater will automatically stop after approximately 20 minutes of continuous
operation. If desired, press the power icon to reactivate the pump and heater.
Carefully exit the bath, then open the drain to empty the whirlpool.
Power On/Off
Heater On/Off
Heater Indicator Light
Increases Flow
Decreases Flow
Lighted User Keypad
Indicator Bar -
Shows water
flow volume
Fill with water at least 2" (5.1 cm)
above the highest jet.
Turn the jet trim ring
clockwise to
decrease the flow.
Position the jet
nozzles to direct
the water flow as
desired.
Turn the jet trim ring counterclockwise
to increase the flow.
1167592-5-A 4 Kohler Co.

Care and Cleaning
For best results, keep the following in mind when caring for your KOHLER product:
•Always test your cleaning solution on an inconspicuous area before applying to the entire surface.
•Wipe surfaces clean and rinse completely with water immediately after applying cleaner. Rinse and
dry any overspray that lands on nearby surfaces.
•Do not allow cleaners to soak on surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a brush or scouring
pad to clean surfaces.
For detailed cleaning information and products to consider, visit www.kohler.com/clean. To order Care &
Cleaning information, call 1-800-456-4537.
Flushing the System
NOTE: Flush your whirlpool system twice a month or more, depending upon usage.
Turn the jet trim rings fully clockwise to remove air induction.
Fill the whirlpool with warm water to a level at least 2″(5.1 cm) above the highest jets, or leave
water in the whirlpool after using.
Add 2 teaspoons (10 ml) of a low-foaming, powder automatic dishwasher detergent and 20 ounces
(590 ml) of household bleach (5% - 6% sodium hypochlorite) to the water.
Run the whirlpool for 5 to 10 minutes. Turn off the whirlpool and drain.
If desired, rinse the bath surfaces with water.
Rinse the surfaces of the jets, faucet, handrails, and drain, and wipe them dry with a soft cloth.
Warranty
ONE-YEAR LIMITED WARRANTY
KOHLER plumbing products are warranted to be free of defects in material and workmanship for one year
from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate adjustment where Kohler Co. inspection
discloses any such defects occurring in normal usage within one (1) year after installation. Kohler Co. is not
responsible for removal or installation costs. Use of in-tank toilet cleaners will void the warranty.
To obtain warranty service contact Kohler Co. either through your Dealer, Plumbing Contractor, Home
Center or E-tailer, or by writing Kohler Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler, WI
53044, USA, or by calling 1-800-4-KOHLER (1-800-456-4537) from within the USA and Canada, and
001-800-456-4537 from within Mexico, or visit www.kohler.com within the USA, www.ca.kohler.com from
within Canada, or www.mx.kohler.com in Mexico.
IMPLIED WARRANTIES INCLUDING THAT OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE ARE EXPRESSLY LIMITED IN DURATION TO THE DURATION OF THIS
WARRANTY. KOHLER CO. AND/OR SELLER DISCLAIM ANY LIABILITY FOR SPECIAL,
INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states/provinces do not allow limitations on
how long an implied warranty lasts, or the exclusion or limitation of special, incidental or consequential
damages, so these limitations and exclusions may not apply to you. This warranty gives you specific legal
rights. You may also have other rights which vary from state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
Kohler Co. 5 1167592-5-A

Warranty
For Mexico
KOHLER CO.
It is recommended that at the time of purchase, you verify that all accessories and components are complete
in this package.
This Kohler product is warranted to be free of defects in material and workmanship for one (1) year from the
date of purchase as shown on the invoice or receipt.
1. Kohler Co. will only service its commercialized products through its authorized distributors.
2. To obtain warranty service, please present the invoice and corresponding warranty.
3. Through its authorized distributors, Kohler Co. promises to repair the defective product or provide a new
replacement or an equivalent model (in those cases that the model has been discontinued) when the product
is beyond repair, without any charge to the consumer.
4. The time of repair will not exceed six (6) weeks commencing on the date the product is received.
5. It is recommended that the consumer save the invoice or receipt as additional protection, as it may
substitute the warranty in the case that there is a discrepancy in the validity of the warranty.
EXCEPTIONS AND RESTRICTIONS
The Warranty will not be valid in the following cases:
1. When the product is not operated in accordance with the instructions concerning use and operation set
forth in the owner’s manual or installation instructions, and when the recommendations and warnings
included are not observed.
2. When the product has been modified or dismantled partially or totally; or has been used in a negligent
fashion and as a consequence has suffered damages attributable to the consumer, individual, or hardware not
authorized by Kohler Co.
3. This warranty does not cover the damages as a result of disaster such as fire or acts of God, including
flooding, earthquake, or electric storms, etc. To obtain a list of distributors in your area where you can
exercise your rights under this warranty, please call 001-800-456-4537.
KOHLER CO., KOHLER, WI 53044 U.S.A.
IMPORTER:
INTERNACIONAL DE CERÁMICA, S.A.B. DE C.V.
AV. CARLOS PACHECO NO. 7200
CHIHUAHUA, CHIH., MEXICO C.P. 31060
TEL: [phone]
1167592-5-A 6 Kohler Co.

Troubleshooting
NOTICE: This section is for general aid only. A KOHLER Authorized Service Representative or
qualified electrician should correct any electrical problems. For warranty service, contact your dealer or
wholesale distributor.

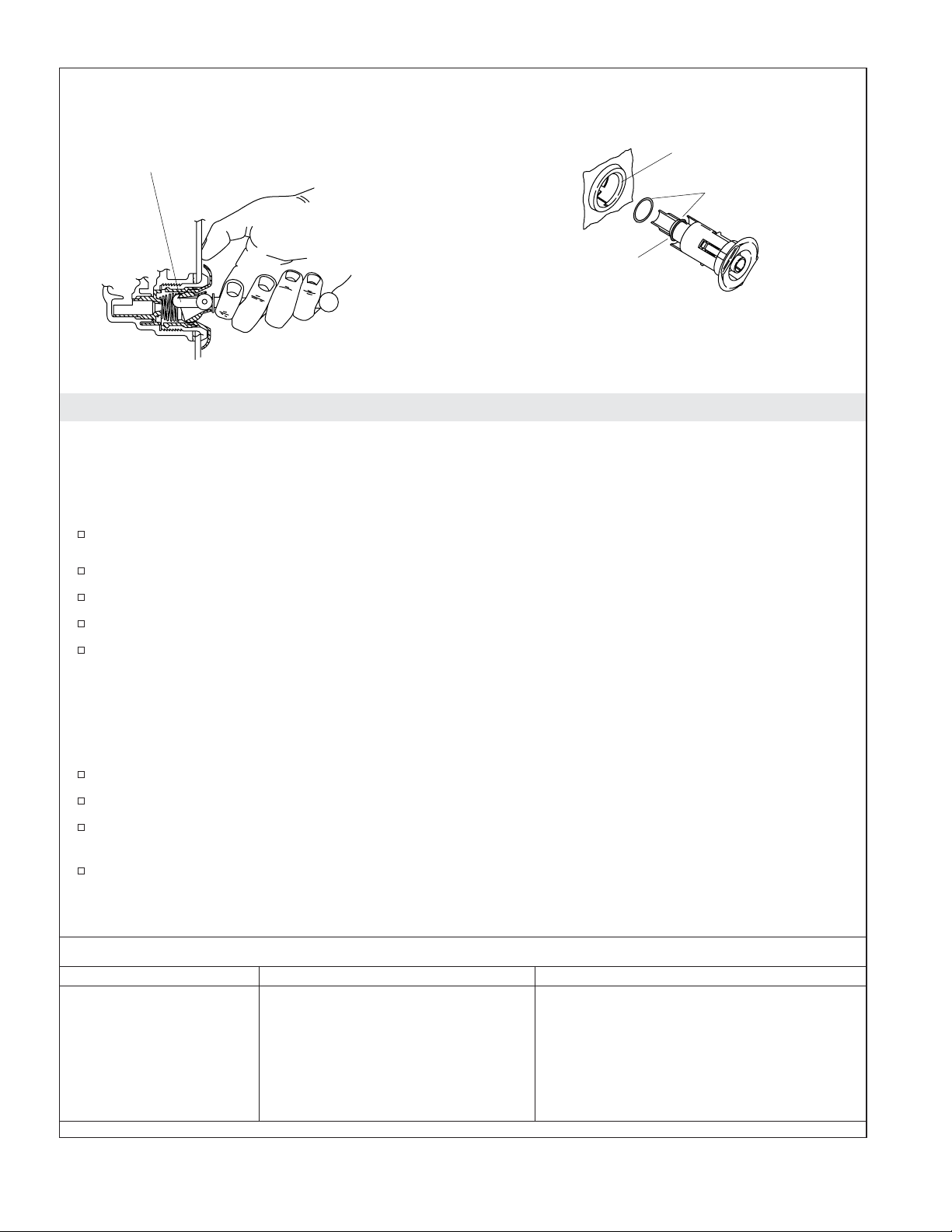

Remove the Jets
Position the ball nozzle of the jet facing up. This will ensure the jet tool will not slip off.
Position the jet tool (provided) with the hook facing up.
Insert the jet tool into the opening of the jet and hook the inside top of the nozzle.
Place your thumb against the whirlpool wall while firmly grasping the jet tool.
Steadily pull the jet tool until the jet assembly pulls free from the housing. Be careful not to lose the
O-ring.
Reinstall the Jets
NOTE: To allow easy rotation and proper operation of the jet, the O-ring must be: (1) correctly positioned,
(2) lubricated, and (3) in good condition.
Install the O-ring onto the first shoulder of the jet.
Using the silicone lube packet (provided), lubricate the O-ring to prevent noisy operation of the jet.
Carefully insert the jet into the housing, then lightly push and rotate the jet until it snaps into
position. Do not force the jet.
Verify the jet is installed correctly. The jet should turn smoothly both clockwise and
counterclockwise. Remove and reinstall, if necessary.
Troubleshooting Table
User Keypad and Pump
Symptoms Probable Causes Recommended Action
1. User keypad does
not illuminate when
power button is
pressed or outer ring
is rotated.
A. No power to control. A. Check wiring and connect power.
B. GFCI or RCD tripped. B. Reset GFCI or RCD.
C. Wiring harness from user
keypad to control is loose,
disconnected or damaged.
C. Check wiring for proper connections.
Replace wiring harness if necessary.
D. User keypad does not work. D. Replace user keypad.
E. Control does not work. E. Replace control.
Remove the Jets
Insert the tool hook as shown and pull the jet out of the
housing. The jet should be facing up when this is done.
Housing
Reinstall the Jets
Insert the jet into the housing, and lightly
push and rotate until it snaps in position.
Inspect and
lubricate the O-ring.
Slide the O-ring
onto the first
shoulder of the jet.
Kohler Co. 7 1167592-5-A

Troubleshooting (cont.)
User Keypad and Pump
Symptoms Probable Causes Recommended Action
2. Motor starts, but all
jets are not
functioning.
A. Jet is closed. A. Rotate jet trim counterclockwise to
open.
B. Jet not installed correctly. B. Reinstall jet; check for O-ring damage.
C. Jets are blocked. C. Remove blockage.
3. User keypad is
illuminated, but does
not respond to
buttons or outer ring.
A. Control program is locked. A. Reset GFCI or RCD.
B. Wiring harness from user
keypad to control is loose,
disconnected or damaged.
B. Check wiring for proper connections.
Replace wiring harness if necessary.
C. User keypad does not work. C. Replace user keypad.
D. Control does not work. D. Replace control.
4. User keypad
indicator bar keeps
scanning at
power-up.
A. Control program is locked. A. Reset GFCI or RCD.
B. Wiring harness from user
keypad to control is loose,
disconnected or damaged.
B. Check wiring for proper connections.
Replace wiring harness if necessary.
C. User keypad does not work. C. Replace user keypad.
D. Control does not work. D. Replace control.
5. User keypad is
illuminated, but
pump will not start.
A. Power cord from pump to
control is loose, disconnected or
damaged.
A. Check wiring for proper connections.
B. Pump does not work. B. Replace pump.
C. Control does not work. C. Replace control.
6. Motor runs but
pump will not prime
(cavitates).
A. Pump is shimmed too high. A. Lower pump/control to subfloor level.
B. Small air leak at pump inlet. B. Securely tighten nut(s) on intake side of
pump.
C. Motor/pump does not work. C. Replace motor/pump.
D. Control does not work. D. Replace control.
7. Pump stops before
18 minutes. A. GFCI or RCD tripped. A. Identify source of fault, and correct.
Reset GFCI or RCD.
B. Suction is blocked. B. Remove obstruction.
C. Jets are blocked. C. Remove blockage.
D. Motor overheated and protection
device activated. D. Check for blockage at suction and/or jets. Remove blockage and allow motor
to cool.
8. Pump does not
automatically stop
after 22 minutes.
A. 20-minute timer inadvertently
disabled. A. See service manual.
9. Pump will not turn
off when the power
button on user
keypad is pressed.
A. User keypad does not work. A. Replace user keypad.
B. Control does not work. B. Replace control.
10. Pump operates but
variable speed
feature does not
work.
A. Motor/pump does not work. A. Replace motor/pump.
B. Control does not work. B. Replace control.
11. Bath water cools
while pump is
operating.
A. Water temperature above 104°F
(40°C). A. Allow bath water to cool.
B. Heater is turned off on user
keypad. B. Turn heater on.
C. Wiring from heater to control is
loose, disconnected or damaged. C. Check wiring for proper connections.
D. Heater does not work. D. Replace heater.
E. Control does not work. E. Replace control.
1167592-5-A 8 Kohler Co.

Troubleshooting (cont.)
User Keypad and Pump
Symptoms Probable Causes Recommended Action
12. Noisy operation. A. Pump banding straps have not
been cut. A. Cut pump banding straps with tin snips.
B. Dry or dislodged jet O-ring
(squeal). B. Remove jet, replace and lubricate O-ring, and reinstall jet.
Kohler Co. 9 1167592-5-A

Service Parts
**Finish/color code must be specified when ordering.
All tubing 1" unless otherwise noted.
*Note:
Tee Heater
1015008
Wire Harness
1-1/2" Tubing
1-1/2" Tubing
1167592-5-A 10 Kohler Co.

34353
O-Ring
67429
Flange
Gasket
67889
91967
Jet
30739
1045715-P
67665
Plug
93685
Housing
96708
Flange
Cover
Gasket
65054
Screw
65226**
73518
Plug
1086350
1003065
Suction Cover Plug
96895**
65061**
65886
60050
93836 (1/2")
93837 (3/4")
93838 (1")
93839 (1-1/4")
94853 (1-1/2")
Tube (w/Couplings)
Flange Removal Wrench
Check Valve
Jet Housing
65885 (Acrylic and FRP)
67668 (Cast Iron)
88532**
88531**
Jet
88530**
88529**
Jet Tool
**Finish/color code must be specified when ordering.
Silicone Lube
Packet
Single Jet For Whirlpools
With 5 or Less Jets
Single Jet For Whirlpools
With 6 or More Jets
(Colored Finishes)
(Metal Finishes)
(Colored Finishes)
(Metal Finishes)
(Colored Finishes)
(Metal Finishes)
Suction Flange
Removal Tool
(Acrylic and FRP)
(Cast Iron)
Kohler Co. 11 1167592-5-A

1016953
Pump 1016954
Motor
1010548
Volute
1010673
Seal
1010677
Screw
1010675
O-Ring
1013755
Impeller
1010676
Cover
94821
O-Ring
61845-K
Copper Grounding Wire
1019719
Connector
1012855
Nut
1019447-A [1/4" (6 mm)]
1019447-B [1/2" (1.3 cm)]
1019447-C [3/4" (1.9 cm)]
Isolation Mount
1018964
Bracket
1019433
Carriage Bolt
1001794
Locknut
90153
Locknut
1019446-A [1-3/4" (4.4 cm)]
1019446-B [2-3/4" (7 cm)]
1019446-C [3" (7.6 cm)]
1019446-D [2-1/2" (6.4 cm)]
1019446-E [2" (5.1 cm)]
1019446-F [2-1/4" (5.7 cm)]
1019446-G [3-1/4" (8.3 cm)]
1019446-H [3-1/2" (8.9 cm)]
1019446-J [3-3/4" (9.5 cm)]
1019446-K [4" (10.2 cm)]
1019446-L [1-1/2" (3.8 cm)]
1019446-M [1-1/4" (3.2 cm)]
Stud
1019444-A [3/4" (1.9 cm)]
1019444-B [1-3/4" (4.4 cm)]
1019444-C [2" (5.1 cm)]
1019444-D [1-1/2" (3.8 cm)]
1019444-E [1" (2.5 cm)]
1019444-F [1-1/4" (3.2 cm)]
1019444-G [2-1/4" (5.7 cm)]
1019444-H [2-1/2" (6.4 cm)]
1019444-J [2-3/4" (7 cm)]
1019444-K [3" (7.6 cm)]
1019444-L [1/2" (1.3 cm)]
1019444-M [1/4" (6 mm)]
Spacer
Outlet
To Tee Heater
60320
Screw
93892-A
Electrical Box 67065
Ground Lug
61776
Lock Washer
1033678
Screw
93003
Strain Relief
94821
O-Ring 93893
Cover
60320
Screw
67065
61776
Lock Washer
1080775
Pump Tee
To In-line Heater
94821
O-Ring
1080774
Union Assy
Ground Lug
Control
1018660
1018662
**Finish/color code must be specified when ordering.
(One Outlet)
(Two Outlets)
1167592-5-A 12 Kohler Co.

1018710
Tee Heater
94821
O-Ring
94821
O-Ring
1012977
Adapter
1012916
Nut with Screws
1011679
Gasket
1012977
Adapter
1011679
Gasket
**Finish/color code must be specified when ordering.
94821
O-Ring
1012653
Adapter
1012653
Adapter
1012916
Nut w/Screws
1022408
In-line Heater
94821
O-Ring
1032545
Housing
Kohler Co. 13 1167592-5-A

1013460
Housing
59588
Screw
94110
O-Ring
1013459-A
Decal
1013469**
Trim Ring
1020679-A
Cover/Circuit Board
**Finish/color code must be specified when ordering.
1020677
Gasket
65157
Nut
1167592-5-A 14 Kohler Co.

Guide du propriétaire
Baignoire à hydromassage
INSTRUCTIONS IMPORTANTES SÉCURITÉ
INSTRUCTIONS RELATIVES AUX RISQUES
D’INCENDIE, D’ÉLECTROCUTION OU DE
BLESSURES CORPORELLES
LIRE ET SUIVRE TOUTES LES INSTRUCTIONS
CONSERVER CES INSTRUCTIONS
DANGER: Risque de blessures corporelles. Afin de réduire les risques de blessures, ne jamais
permettre à un enfant d’utiliser cet appareil sans surveillance.
AVERTISSEMENT: Risque de blessures corporelles. Pour éviter les blessures corporelles, entrer et
sortir avec précaution de la baignoire à hydromassage.
AVERTISSEMENT: Lors de l’utilisation des produits électriques, des précautions de base
doivent toujours être observées, incluant ce qui suit:
AVERTISSEMENT: Risque d’électrocution. Ne pas amener les appareils électriques (tels que des
sèche-cheveux, des lampes, des téléphones, des radios ou des télévisions) dans un rayon de 5’ (1,5
m) de cette baignoire à hydromassage.
AVERTISSEMENT: La consommation d’alcool, de drogues ou de médicaments peuvent
augmenter considérablement le risque fatal d’hyperthermie. Une immersion prolongée dans l’eau
chaude peut provoquer l’hyperthermie. Une hyperthermie a lieu lorsque la température corporelle
interne atteint un niveau dépassant de plusieurs degrés la température corporelle normale de 37 °C
(98,6 °F). Les symptômes d’hyperthermie comprennent la hausse de la température corporelle,
l’étourdissement, la léthargie, la somnolence et l’évanouissement. Les effets de l’hyperthermie
comprennent: (a) défaut de percevoir la chaleur, (b) défaut de s’apercevoir du besoin de sortir de la
baignoire, (c) incapacité de reconnaître le danger, (d) dommages au foetus dans le cas des femmes
enceintes, (e) incapacité physique de sortir de la baignoire et (f) inconscience et danger conséquent
de noyade.
AVERTISSEMENT: Risque d’hyperthermie. Les personnes sous médicaments ou qui sont en
observation médicale doivent consulter leur médecin avant d’utiliser des baignoires à hydromassage
équipées de chauffe-eau.
AVERTISSEMENT: Risque de brûlures. Ne pas laisser la température de l’eau de la baignoire à
hydromassage dépasser 104 ° F (40 °C).
Un chauffe-eau maintient automatiquement la température de l’eau quand la baignoire à hydromassage est
en marche, et tant que la température de l’eau ne dépasse pas 104 °F (40 °C). Le chauffe-eau s’arrêtera aux
températures plus hautes.
Une borne de mise à la terre est incluse dans le boîtier du câblage. Afin de réduire les risques
d’électrocution, ce terminal doit être raccordé à la borne de mise à la terre du panneau du service électrique,
avec un câble ayant le même calibre que celui du circuit de contrôle qui alimente cet équipement.
Un connecteur à pression par câble est prévu à l’extérieur de la pompe ou de la commande de cet appareil
Kohler Co. Français-1 1167592-5-A

INSTRUCTIONS IMPORTANTES SÉCURITÉ (cont.)
afin de permettre la connexion entre l’appareil et toutes autres surfaces de métal avoisinantes, tel que requis
par les normes locales.
Utiliser cette baignoire à hydromassage uniquement pour un usage tel que décrit dans ce guide. Ne pas
utiliser des fixations non recommandées par le fabricant.
Ne jamais faire tomber ou insérer d’objet quelconque dans les ouvertures. Ne pas laisser de petits objets tels
que des jouets ou accessoires pour le bain dans la baignoire à hydromassage lorsqu’elle est en marche.
Ne pas utiliser cet appareil sans ses protecteurs (couvercles) sur ses raccords d’aspiration.
La baignoire à hydromassage doit être raccordée uniquement à une prise de terre, protégée par un
disjoncteur différentiel (GFCI) ou un appareil de courant résiduel (RCD). De tels disjoncteurs GFCI ou RCD
devraient être fournis par l’installateur et vérifiés régulièrement. Appuyer sur le bouton de test pour tester
les disjoncteurs GFCI ou RCD. Le GFCI ou RCD devraient couper le courant. Appuyer sur le bouton de
ré-initialisation. L’alimentation devrait être restituée. Si les disjoncteurs GFCI or RCD ne fonctionnent pas de
cette façon, l’un ou l’autre est défectueux. Si les disjoncteurs GFCI ou RCD stoppent l’alimentation électrique
à la baignoire sans que le bouton test ne soit utilisé, il y a donc un court circuit indiquant la possibilité de
choc électrique. Ne pas utiliser pas cette baignoire à hydromassage. Débrancher la baignoire à hydromassage
et la faire réviser par un technicien qualifié avant son utilisation.
Purger le système d’hydromassage deux fois par mois ou plus souvent selon la fréquence d’usage, tel que
décrit dans la section ″Purger le système″de ce guide.
L’utilisation répétée de produits d’hygiène et de beauté contenant des huiles peut endommager les
revêtements en plastique des composants de la baignoire à hydromassage. Ne pas utiliser de shampoings ou
d’huiles de bains à bases végétales.
L’action de la baignoire à hydromassage peut considérablement faire mousser une quantité de produit
moussant, même très petite, de savon, de shampoing ou d’huile pour le bain. Pour cette raison, nous vous
conseillons de ne pas utiliser ces produits dans votre baignoire à hydromassage.
Composants
Votre nouvelle baignoire à hydromassage est conçue pour relaxer, stimuler, revigorer et tonifier votre corps.
La baignoire à hydromassage consiste en les éléments suivants:
Clavier illuminé de l’utilisateur - Localisé à portée de main, il permet d’arrêter ou de démarrer la
pompe et le chauffe-eau ainsi que de régulariser le débit d’eau dans les jets.
Moteur de pompe - Fournit une alimentation à vitesse variable et non bruyante pour faire circuler
l’eau.
Jets réglables - Positionnés de manière stratégique pour optimiser l’effet d’hydromassage, ils
permettent d’ajuster le débit d’air et d’eau, ainsi que de contrôler la direction du jet selon le désir.
Chauffe-eau - Aide automatiquement à maintenir une température d’eau de 40 °C (104 °F), se met
en marche lorsque la baignoire à hydromassage fonctionne et s’arrête lorsque le moteur de la pompe
est arrêté. Utiliser le clavier de l’utilisateur illuminé pour arrêter le chauffe-eau n’importe quand
pendant que la pompe fonctionne.
1167592-5-A Français-2 Kohler Co.

Opérer votre baignoire à hydromassage
Alimentation Met les pompes de la baignoire à hydromassage en marche et arrêt.
Flèche haut Augmente le débit d’eau.
Flèche bas Réduit le débit d’eau.
Chauffe-eau S’active automatiquement lorsque la baignoire à hydromassage est mise en service.
Appuyer sur le bouton du chauffe-eau pour l’arrêter. Appuyer une deuxième fois sur le
bouton pour redémarrer le chauffe-eau.
Barre indicatrice Affiche le volume du débit d’eau.
REMARQUE: Si la baignoire à hydromassage ne fonctionne pas correctement, consulter la section
″Dépannage″de ce guide avant d’appeler un représentant en service qualifié.
Baignoire à hydromassage
Tourner complètement la bague du jet vers la gauche. Orienter les buses des jets vers le fond du
bassin.
AVIS: Ne pas laisser la température de l’eau de la baignoire à hydromassage dépasser 104 ° F (40 °C). Le
chauffe-eau maintient automatiquement la température de l’eau quand la baignoire à hydromassage est en
marche, et tant que la température de l’eau ne dépasse pas 104 °F (40 °C). Le chauffe-eau s’arrêtera aux
températures plus hautes.
Fermer le drain, puis remplir la baignoire à hydromassage à un niveau d’au moins 2″(5,1 cm)
au-dessus du jet le plus élevé. Utiliser votre main pour tester la température de l’eau pour le confort
et la sécurité. Entrer dans la baignoire avec précaution.
Appuyer sur l’icône de marche pour démarrer la pompe et le chauffe-eau de la baignoire à
hydromassage. Le débit d’eau aura un volume moyen.
Presser les flèches haut/bas pour augmenter ou diminuer le volume de débit d’eau. La barre
indicatrice affiche le volume du débit d’eau.
Ajuster les jets pour un mélange optimal de l’eau et de l’air. Tourner la bague du jet vers la droite
pour réduire le débit, ou vers la gauche l’augmenter. Le cas échéant, orienter les jets pour diriger le
débit d’eau vers la direction désirée pour optimiser l’action d’hydromassage.
Si désiré, éteindre le chauffe-eau en appuyant sur le bouton chauffage. Appuyer une deuxième fois
sur le bouton pour redémarrer le chauffe-eau.
Presser l’icône de démarrage une deuxième fois pour arrêter la pompe et le chauffe-eau.
REMARQUE: La pompe et le chauffe-eau s’arrêtent automatiquement au bout de 20 minutes environ de
fonctionnement continu. Si désiré, appuyer sur l’icône de démarrage pour réactiver la pompe et le
chauffe-eau.
Marche/arrêt
Augmente le débit
Réduit le débit
Clavier illuminé de l'utilisateur
Barre indicatrice -
Indique le volume
du débit d'eau
Chauffe-eau
marche/arrêt
Voyant lumineux
du chauffe-eau
Remplir d'eau au-moins à 2" (5,1 cm)
au-dessus du jet le plus élevé.
Orienter les jets
pour diriger le
débit d'eau en
position désirée.
Tourner la bague
du jet vers la
droite pour
diminuer le débit.
Tourner la bague du jet vers la gauche
pour augmenter le débit d'eau.
Kohler Co. Français-3 1167592-5-A

Opérer votre baignoire à hydromassage (cont.)
Sortir doucement de la baignoire à hydromassage, et ouvrir le drain pour la vider.
Entretien et nettoyage
Pour obtenir les meilleurs résultats possibles, prendre ce qui suit en considération lors de l’entretien de votre
produit KOHLER:
•Toujours tester la solution de nettoyage sur une surface non visible avant de l’appliquer sur
l’ensemble de la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau immédiatement après l’application du
nettoyant. Rincer et sécher tout éclaboussement sur les surfaces avoisinantes.
•Ne pas laisser les nettoyants sur les surfaces.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau abrasif tel qu’une
brosse ou une éponge à récurer pour nettoyer les surfaces.
Pour obtenir des informations détaillées sur le nettoyage et les produits à considérer, consulter le site
www.kohler.com/clean. Pour commander des informations sur l’entretien & le nettoyage, appeler le
1-800-456-4537.
Purge du système
REMARQUE: Purger le système d’hydromassage deux fois par mois ou plus, selon la fréquence
d’utilisation.
Tourner les bagues de garniture du jet complètement dans le sens des aiguilles d’une montre pour
supprimer l’admission d’air.
Remplir la baignoire à hydromassage avec de l’eau chaude à un niveau d’au moins 2″(5,1 cm)
au-dessus des jets les plus élevés, ou laisser l’eau dans la baignoire à hydromassage après usage.
Ajouter à l’eau 2 petites cuillères (10 ml) d’un détergent en poudre pour lave-vaisselle automatique
peu moussant et 20 onces (590 ml) d’eau de javel domestique (5 à 6% d’hypochlorite de sodium).
Faire fonctionner la baignoire à hydromassage pendant5à10minutes. Arrêter la baignoire à
hydromassage et purger.
Si désiré, rincer les surfaces de la baignoire avec de l’eau.
Rincer les surfaces des jets, le robinet, les barres d’appuis et le drain, et sécher avec un chiffon
doux.
Garantie
GARANTIE LIMITÉE D’UN AN
Les produits de plomberie KOHLER sont garantis contre tout vice de matériau et de fabrication pendant un
an à partir de la date de l’installation.
Si un vice est découvert au cours d’une utilisation normale, Kohler Co. choisira, à sa discrétion, la réparation,
le remplacement ou la rectification appropriée après inspection desdits vices par Kohler Co. pendant un (1)
an à partir de la date d’installation. Kohler Co. n’est pas responsable des frais d’enlèvement ou d’installation.
L’utilisation de nettoyants à l’intérieur du réservoir annule la garantie.
Pour obtenir le service de garantie, contacter Kohler Co., par l’intermédiaire du vendeur, plombier, centre de
rénovation ou revendeur par internet, ou bien par écrit à l’adresse suivante: Kohler Co., Attn.: Customer
Care Center, 444 Highland Drive, Kohler, WI 53044, États-Unis, ou appeler le 1-800-4-KOHLER
(1-800-456-4537) à partir des États-Unis et du Canada et le 001-800-456-4537 à partir du Mexique, ou
consulter le site www.kohler.com aux États-Unis, www.ca.kohler.com au Canada, ou www.mx.kohler.com au
Mexique.
LES GARANTIES TACITES, Y COMPRIS CELLES DE COMMERCIALITÉ ET D’ADAPTATION À UN
1167592-5-A Français-4 Kohler Co.

Garantie (cont.)
USAGE PARTICULIER, SONT EXPRESSÉMENT LIMITÉE À LA DURÉE DE LA PRÉSENTE GARANTIE.
KOHLER CO. ET/OU LE REVENDEUR DÉCLINENT TOUTE RESPONSABILITÉ CONTRE LES
DOMMAGES PARTICULIERS, ACCESSOIRES OU INDIRECTS. Certains états et provinces ne permettent
pas de limite sur la durée de la garantie tacite, ni l’exclusion ou la limite des dommages particuliers,
accessoires ou indirects, et, par conséquent, lesdites limites et exclusions peuvent ne pas s’appliquer à votre
cas. Cette garantie vous donne des droits juridiques particuliers. Vous pouvez également bénéficier d’autres
droits qui varient d’un état ou d’une province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
Kohler Co. Français-5 1167592-5-A

Dépannage
AVIS: Cette section est seulement destinée à une aide générale. Seul un agent agréé de KOHLER ou un
électricien qualifié doit remédier aux problèmes électriques. Pour une réparation sous garantie,
s’adresser au concessionnaire ou au distributeur en gros.
Retirer les jets
Positionner la buse de gicleur du jet vers le haut. Ceci assure que l’outil pour le jet ne glissera pas.
Placer l’outil pour jet (fourni) avec le crochet tourné vers le haut.
Insérer l’outil pour jet dans l’ouverture du jet et accrocher la partie supérieure intérieure du gicleur.
Placer le pouce contre la paroi de la baignoire à hydromassage tout en saisissant fermement l’outil
pour jet.
Tirer avec force sur l’outil pour jet jusqu’à ce que l’ensemble du jet sorte du boîtier. Faire attention à
ne pas perdre le joint torique.
Réinstaller les jets
REMARQUE: Pour permettre une rotation aisée et un fonctionnement correct des jets, le joint torique doit
être : (1) correctement placé, (2) lubrifié, et (3) en bon état.
Installer le joint torique sur le premier épaulement du jet.
Lubrifier le joint torique avec le paquet de lubrifiant silicone (fourni), afin d’éviter le fonctionnement
bruyant du jet.
Insérer délicatement le jet dans le logement, puis pousser et pivoter légèrement jusqu’à ce qu’il
s’enclenche en place. Ne pas forcer le jet.
L’appareil n’est pas installé correctement. Le jet devrait pivoter aisément dans les deux sens. Retirer
et réinstaller si nécessaire.
Tableau de dépannage
Insérer l'outil en crochet comme indiqué, et retirer le
jet hors de son logement. Le gicleur devrait être vers
le haut quand cela sera terminé.
Retirer les jets
Logement
Réinstaller les jets
Insérer le jet dans son logement, tourner et pousser
doucement jusqu'à ce qu'il s'enclenche en position.
Glisser le joint torique
sur le premier
épaulement du jet.
Inspecter et lubrifier
le joint torique.
1167592-5-A Français-6 Kohler Co.
