Kohler K-11344 User manual

Installation Guide
Freestanding Bath
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México
(Ej. K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-11344
1055344-2-A

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few minutes to review this manual before
you start installation. If you encounter any installation or performance problems, please don’t hesitate to
contact us. Our phone numbers and website are listed on the back cover. Thanks again for choosing Kohler
Company.
Before You Begin
IMPORTANT! To ensure a successful installation, it is critical that bath be installed on a perfectly level
finished floor.
IMPORTANT! This product requires a K-7219 drain for proper installation.
Observe all local plumbing and building codes.
Unpack and inspect the bath for damage. Return the bath to the carton until installation.
To simplify future maintenance, ensure all plumbing connections around the bath are easily
accessible.
It is strongly recommended that this installation be performed by a professional plumber or
contractor.
A minimum of two people are needed to perform this installation.
Traditional wood floors and special floating floors are recommended finished floor materials for this
bath installation.
Provide a minimum of 1800 lbs (816.5 kg) floor support under the bath.
This bath is designed for a freestanding installation only.
Select fasteners and the drilling method based on the type of floor the bath will be attached to.
This bath conforms to ANSI Standard Z124.1. All dimensions are nominal.
Plus:
• Conventional woodworking tools and materials
• Drop cloth
• Fasteners
• Hacksaw
• Metal shims
• Rags
• Saw Horses
Pencil Level
Adjustable
Wrenches Tape Measure
Sealant Drill Drill Bits
Keyhole/Compass
Saw
Blade
Screwdriver
1055344-2-A 2 Kohler Co.

1. Prepare the Site
NOTICE: Adequate floor support must be provided. Consult the roughing-in sheet packed with your bath
for specific floor loading requirements.
Ensure the subfloor offers adequate support for your bath.
Ensure the subfloor is level.
Determine the location of the bath. Provide a minimum clearance of 24″(61 cm) around the
perimeter of the bath.
Use the cut-out template provided with the bath to properly mark the water supply and drain
locations in relation to the determined location of the bath.
Cut the marked water supply and drain locations on the subfloor with a hacksaw and hole saw.
Remove any debris created from the drilling process.
IMPORTANT! To ensure a successful installation, it is critical that bath be installed on a perfectly level
finished floor.
Apply the finished flooring material prior to installing the bath.
Ensure the finished floor is perfectly level before proceeding with the bath installation.
Kohler Co. 3 1055344-2-A

2. Prepare the Faucet and Drain Site
CAUTION: Risk of product damage. Do not kink or cause damage to the cable on the bath drain
during installation.
IMPORTANT! The K-7219 bath drain is required for this installation.
Mark the drain location on the subfloor. Use the cut-out template provided with the bath to assist
you.
Assemble the drain. Refer to the ″Assemble the Drain″section in the installation guide packed with
the drain.
Insert the drain into the P-trap through the cutout in the floor.
Install the finished floor material on the subfloor.
Verify the distance from the top of the drain flange to the top of the finished floor is 1-1/2” (3.8 cm).
Adjust as needed to achieve this distance.
Ensure the drain is on center at the marked locations using a level. Adjust as needed.
1-1/2" (3.8 cm)
Top of Flange
Finished Floor
1055344-2-A 4 Kohler Co.

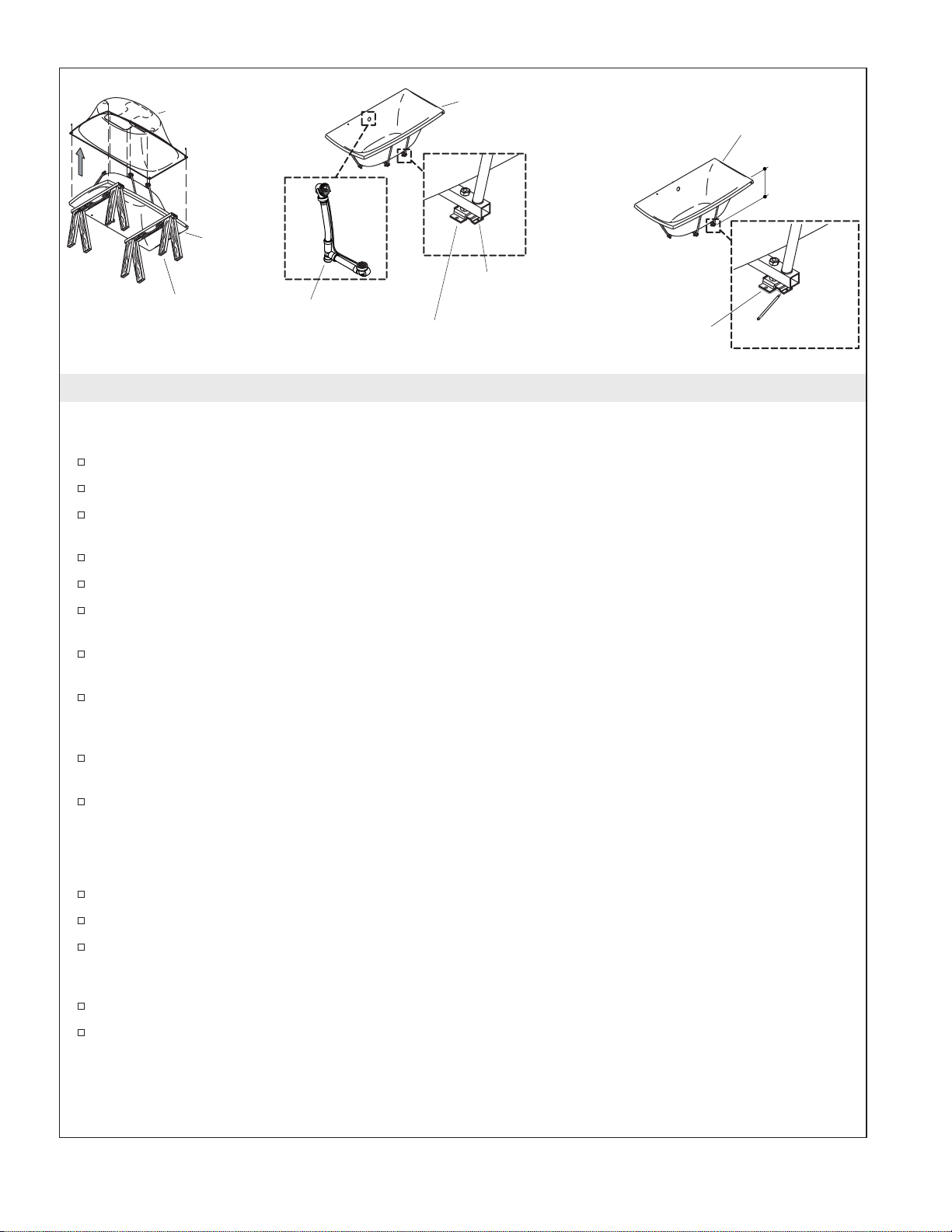

3. Prepare the Bath
IMPORTANT! Do not remove the bath feet from the bath. The bath feet must remain attached to the bath
shell throughout the installation.
Place the bath upside down on two saw horses near the construction area.
Remove a screw from each corner of the bath shell.
Lift the apron off of the bath shell. Set the apron aside with the rim of the apron facing up.
Turn the bath shell over on the saw horses with the rim of the bath facing up.
Dry-fit the drain to the bath shell.
Ensure the locking plate on each mounting bracket is in the unlocked position and is oriented
toward the outside of the bath.
Set the bath shell at the determined bath location. Ensure the drain hole of the bath is aligned with
the P-trap.
Ensure the distance from each bath deck corner to the finished floor is 24-1/8″(61.3 cm). If this
distance is not met, the height of the bath feet may need to be adjusted.
Trace the perimeter of each mounting bracket, then mark the two mounting holes on each mounting
bracket.
Set the bath shell upside down on two saw horses.
NOTE: For installations on tile, lightly tap the marked holes with a center punch to break the glaze on the
tile. This will ensure the drill bit does not wander during the drilling process.
Slowly drill the marked mounting hole locations.
Remove any debris created from the drilling process.
Remove the mounting brackets from the bath feet.
NOTE: Select screws and bolts based on the type and thickness of the finished floor material.
Secure the mounting bracket at each drilled location with screws or bolts (not provided).
Ensure the locking plate on each mounting bracket is still in the unlocked position and is oriented
toward the outside of the bath.
Unlocked Position
Bath Apron
Saw Horse
Bath
Bath Shell
Bath Shell
Toward outside
edge of bath.
24-1/8"
(61.3 cm)
Trace mounting
brackets.
Lápiz
Pencil
Kohler Co. 5 1055344-2-A

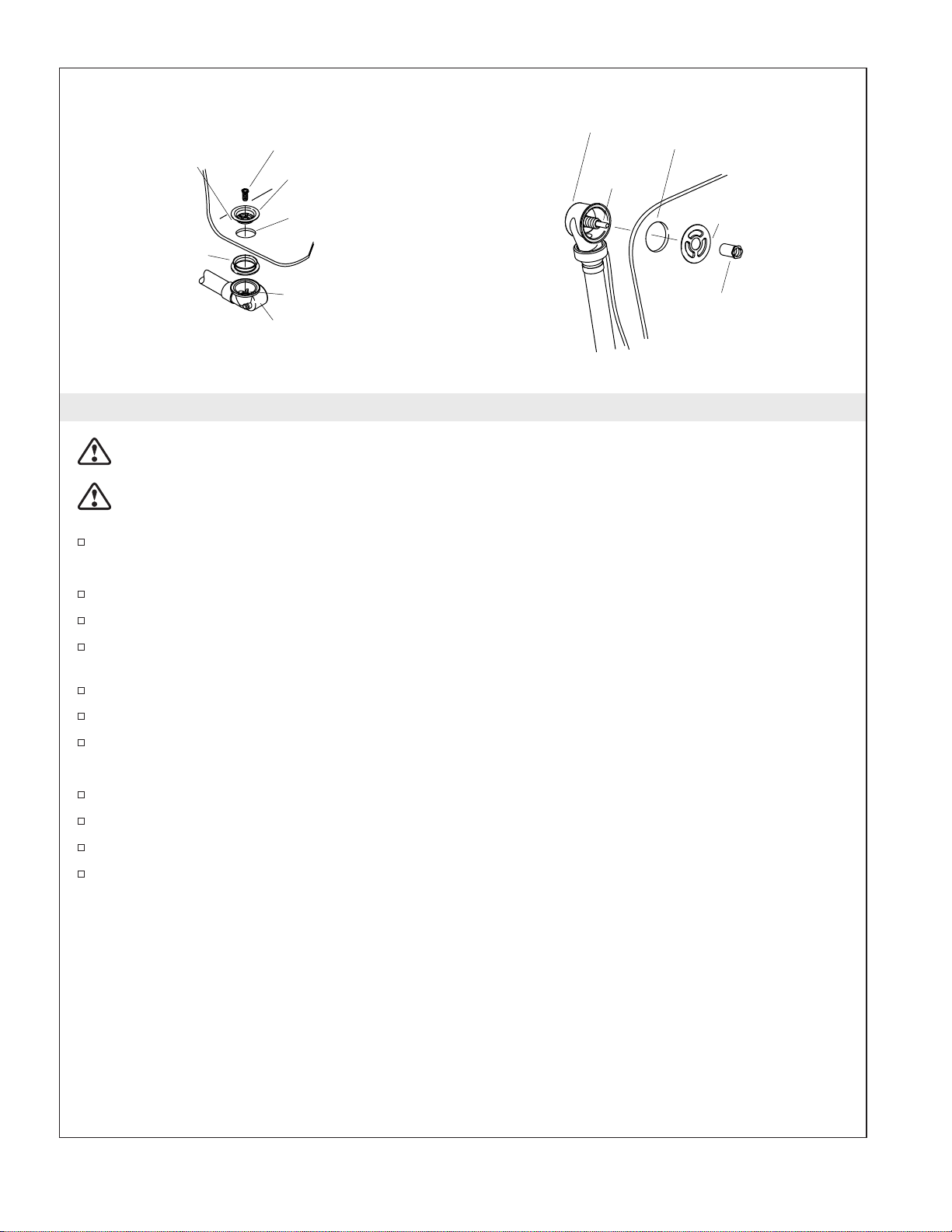

4. Secure the Drain to the Bath
CAUTION: Risk of property damage. Make sure a watertight seal exists on all bath drain connections.
CAUTION: Risk of product damage. Do not kink or cause damage to the cable on the bath drain
during installation.
Remove the drain from the bath shell.
Secure the Drain Elbow
Apply plumbers putty to the underside of the flange.
Set the flange on top of the drain outlet of the bath.
Apply silicone sealant to the underside of the drain gasket, then place the drain gasket on top of the
drain elbow.
Insert the nut through the center of the flange and onto the threaded cylinder in the drain elbow.
Hand tighten the nut onto the threaded cylinder. Do not wrench tighten at this time.
Remove any excess putty around the flange.
Secure the Overflow Elbow
Align the overflow elbow to the outside of the overflow outlet of the bath.
Insert the nut through the recessed side of the backplate.
Insert the nut with backplate onto the threaded cylinder of the overflow elbow.
Turn the nut clockwise until hand-tight to secure the nut with backplate to the threaded cylinder.
Do not wrench tighten at this time.
Apply
plumbers
putty.
Drain
Gasket
Nut
Flange
Drain
Outlet
Threaded
Cylinder
Drain Elbow
Backplate
Nut
Overflow
Outlet
Overflow
Elbow
Threaded
Cylinder
1055344-2-A 6 Kohler Co.

5. Install the Bath
Turn the bath shell rim-side down on saw horses.
Wrench tighten all connections and fittings on the drain to one quarter turn past hand-tight.
Reattach the bath apron to the bath shell. The edge of the bath apron must be positioned inside the
flange of the bath shell.
Secure the bath apron to the bath shell with screws at each corner of the bath.
Carefully lift the bath into place. Ensure the bath is aligned with the mounting bracket and the
drain tailpiece is aligned with the P-trap.

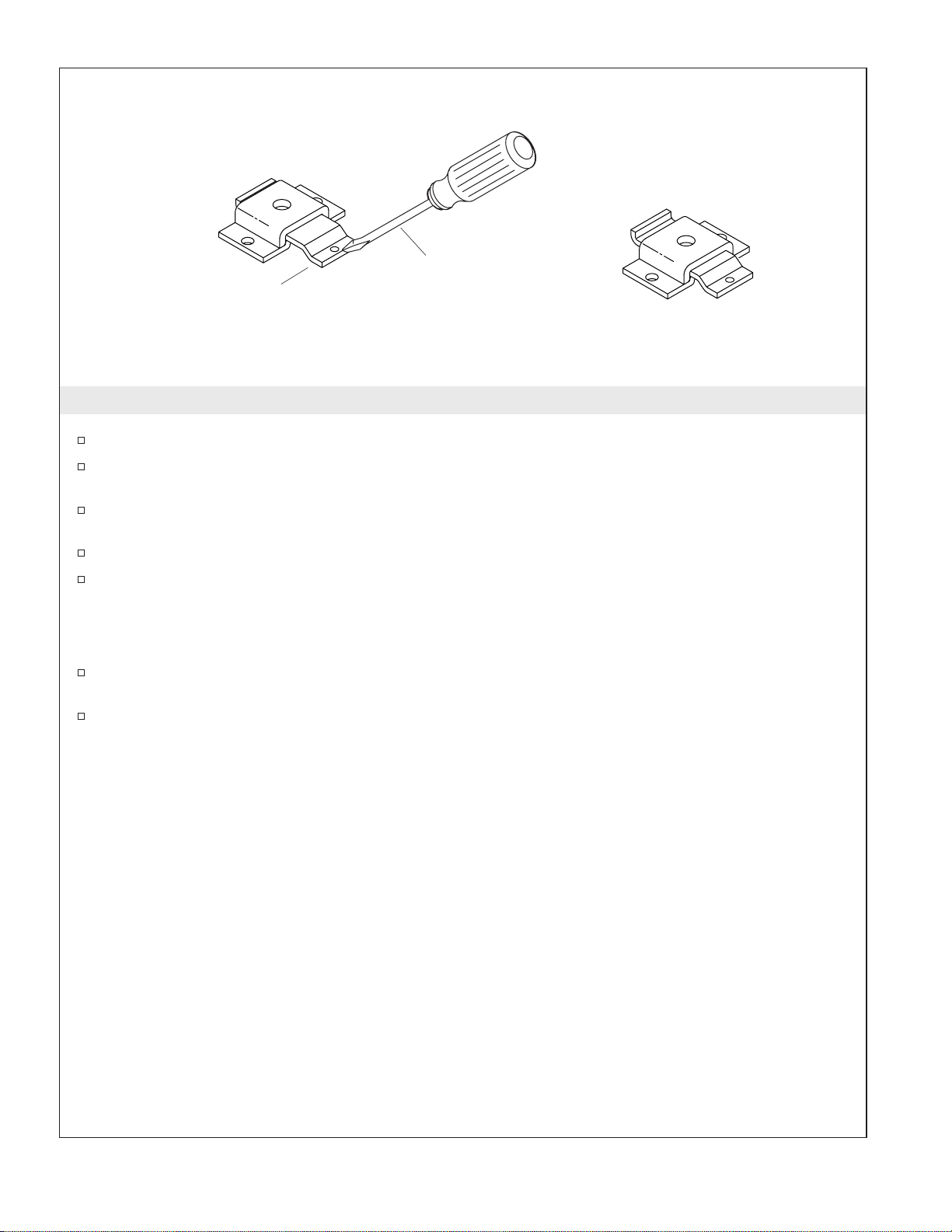

NOTE: Use the tip of a flat-blade screwdriver to push the locking plate into the ″locked″position.
Push the locking plate of each mounting bracket in toward the center of the bath with a flat-blade
screwdriver.
Push down on the bath rim with your hand to verify the bath does not move from side-to-side or
up and down. If the bath moves, the locking plate(s) is/are not in the ″locked″position. Repeat the
above step, if necessary.
Locked Position
Unlocked Position
Push locking plate in
toward center of bath.
Locking Plate
Kohler Co. 7 1055344-2-A

6. Complete the Installation
Secure the drain tailpiece to the P-trap.

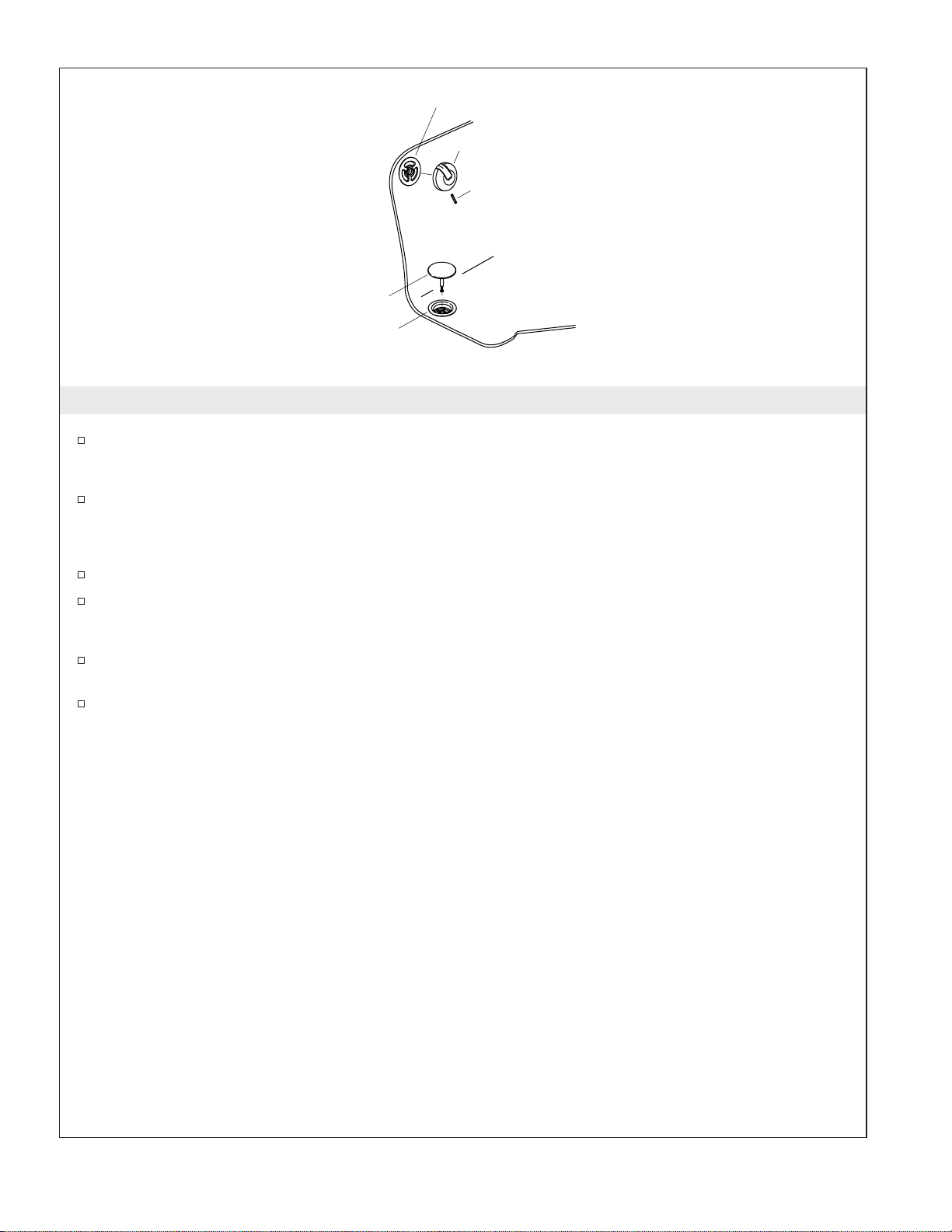

Install the Trim
Insert the plug into the drain outlet. Adjust the height of the plug, if desired.
NOTE: To ensure the setscrew does not inadvertently fall down the drain outlet, push down on the plug
to close the drain hole.
Secure the handle to the overflow outlet with the setscrew.
Turn the handle counterclockwise and clockwise to ensure proper operation of the plug.
Complete the Freestanding Bath Installation
Install the bath faucet to complete the installation. Refer to the faucet manufacturer’s installation
guide.
Run water into the bath, then check the drain connections for leakage.
Overflow Outlet
Handle
Setscrew
Plug
Drain
Outlet
1055344-2-A 8 Kohler Co.

Guide d’installation
Baignoire autoportante
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s’il vous plaît quelques
minutes pour lire ce manuel avant de commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone et notre adresse du site internet sont
au verso. Merci encore d’avoir choisi la compagnie Kohler.
Avant de commencer
IMPORTANT ! Pour assurer une bonne installation, il est critique que la baignoire soit installée sur un sol
parfaitement nivelé.
IMPORTANT ! Ce produit nécessite un drain K-7219 pour une bonne installation.
Respecter tous les codes de plomberie et de bâtiment locaux.
Déballer la baignoire et l’examiner soigneusement pour en déceler tout dommage. Remettre la
baignoire dans l’emballage jusqu’à l’installation.
Pour simplifier une future maintenance, s’assurer que toutes les connexions de plomberie autour de
la baignoire sont facilement accessibles.
Il est fortement recommandé que cette installation soit exécutée par un plombier professionnel ou
un entrepreneur.
Un minimum de deux personnes est nécessaire pour faire cette installation.
Les sols en bois traditionnels et des parquets flottants spéciaux sont des matériaux recommandés
pour cette installation de baignoire.
Fournir un support de sol d’un minimum de 1800 lbs (816,5 kg) sous la baignoire.
Cette baignoire est conçue pour une installation autoportante uniquement.
Sélectionner des fixations et la méthode de forage selon le type de sol auquel la baignoire sera fixée.
Plus:
• Outils conventionnels de menuiserie et matériels
• Bâche de protection
• Fixations
• Scie à métaux
• Cales en métal
• Chiffons
• Chandelles
Crayon
à papier Niveau à bulle
Clés à molette Mètre ruban
Mastic Perceuse Mèches
Petite scie égoïne
Tournevis plat
Kohler Co. Français-1 1055344-2-A

Avant de commencer (cont.)
Les dimensions de la baignoire sont nominales et conformes aux tolérances données par la norme
ANSI Z124.1.
1. Préparer le site
AVIS : Un support adéquat doit être fourni. Consulter le plan de raccordement emballé avec vote
baignoire pour les spécifications de la préparation du sol.
S’assurer que le plancher offre un support adéquat pour la baignoire.
S’assurer que le plancher est nivelé.
Déterminer l’emplacement de la baignoire. Fournir un dégagement minimum de 24″(61 cm) autour
du périmètre de la baignoire.
Utiliser le gabarit de découpe fourni avec la baignoire pour proprement marquer les emplacements
de l’alimentation d’eau et du drain en relation avec l’emplacement de la baignoire.
Découper les emplacements de l’alimentation d’eau et du drain sur le plancher avec une scie à
métaux et scie à orifices.
Retirer tout débris créés par le forage.
IMPORTANT ! Pour assurer une bonne installation, il est critique que la baignoire soit installée sur un sol
parfaitement nivelé.
Appliquer le matériau de sol fini avant d’installer la baignoire.
S’assurer que le sol fini soit parfaitement nivelé avant de procéder à l’installation de la baignoire.
1055344-2-A Français-2 Kohler Co.

2. Préparer le robinet et le site du drain
ATTENTION : Risque d’endommagement du produit. Ne pas pincer ou causer d’endommagement au
câble sur le drain de baignoire durant l’installation.
IMPORTANT ! Le drain de baignoire K-7219 est requis pour cette installation.
Marquer l’emplacement du drain sur le plancher. Utiliser le gabarit de découpe fourni avec la
baignoire pour s’assister.
Assembler le drain. Se référer à la section ″Assembler le drain″du guide d’installation emballé avec
le drain.
Insérer le drain dans le siphon en P à travers la découpe dans le sol.
Installer le matériau du sol fini sur le plancher.
Vérifier que la distance du dessus de la bride du drain à celui du sol fini est de 1-1/2” (3,8 cm).
Ajuster selon le besoin pour achever cette distance.
S’assurer que le drain est au centre aux emplacements marqués en utilisant un niveau à bulle.
Ajuster au besoin.
1-1/2" (3,8 cm)
Dessus
de bride
Sol fini
Kohler Co. Français-3 1055344-2-A

3. Préparer la baignoire
IMPORTANT ! Ne pas retirer les pieds de la baignoire. Les pieds de baignoire doivent rester attachés à la
coque de la baignoire durant l’installation.
Placer la baignoire à l’envers sur deux chandelles près de l’emplacement de construction.
Retirer une vis de chaque angle de la coque de la baignoire.
Soulever le bandeau hors de la coque de la baignoire. Mettre le bandeau de côté avec le rebord du
bandeau face vers le haut.
Retourner la coque de la baignoire sur les chandelles avec le rebord vers le haut.
Ajuster à sec le drain à la coque de la baignoire.
S’assurer que la plaque de verrouillage sur chaque support de fixation est en position verrouillée et
orientée vers l’extérieur de la baignoire.
Mettre la coque de la baignoire à l’emplacement déterminé de la baignoire. S’assurer que l’orifice du
drain est aligné avec le siphon en P.
S’assurer que la distance de chaque angle de comptoir de baignoire et le sol fini est de 24-1/8″(61,3
cm). Si cette distance n’est pas vérifiée, la hauteur des pieds de la baignoire devra être ajustée.
Tracer le périmètre de chaque support de fixation, puis marquer les deux orifices de fixation sur
chaque support.
Mettre la coque de la baignoire à l’envers sur deux chandelles.
REMARQUE : Pour des installations sur carrelage, taper légèrement les orifices marqués avec un poinçon
pour casser l’émail sur le carrelage. Ceci assurera que la mèche ne dérapera pas durant le forage.
Percer lentement les emplacements d’orifice de fixation marqués.
Retirer tout débris créés par le forage.
Retirer les supports de fixation des pieds de la baignoire.
REMARQUE : Sélectionner les vis et les boulons selon le type et l’épaisseur du matériau du sol fini.
Sécuriser le support de fixation à chaque emplacement percé avec des vis et des boulons
(non-fournis).
S’assurer que la plaque de verrouillage sur chaque support de fixation est encore en position
verrouillée et orientée vers l’extérieur de la baignoire.
Position
non-verrouillée
Bandeau de baignoire
Chandelle
Baignoire
Coque de la baignoire
Coque de la
baignoire
Vers l'extérieur du
rebord de la baignoire.
24-1/8"
(61,3 cm)
Tracer les supports
de fixation.
Monter à sec
le drain.
Crayon
1055344-2-A Français-4 Kohler Co.

4. Sécuriser le drain à la baignoire
ATTENTION : Risque d’endommagement du matériel. S’assurer qu’un joint étanche existe sur toutes
les connexions du drain de baignoire.
ATTENTION : Risque d’endommagement du produit. Ne pas pincer ou causer d’endommagement au
câble sur le drain de baignoire durant l’installation.
Retirer le drain de la coque de la baignoire.
Sécuriser le coude du drain
Appliquer du mastic de plombier au dessous de la bride.
Placer la bride au-dessus de la sortie de drain de la baignoire.
Appliquer du mastic à la silicone au-dessous du joint du drain, puis placer ce dernier au-dessus du
coude du drain.
Insérer l’écrou dans le centre de la bride et dans le cylindre fileté du coude du drain.
Serrer à la main l’écrou sur le cylindre fileté. Ne pas serrer avec une clé à ce moment.
Retirer tout excès de mastic autour de la bride.
Sécuriser le coude du trop-plein
Aligner le coude du trop plein à l’extérieur de sortie du trop plein de la baignoire.
Insérer l’écrou dans le côté encastré de la plaque arrière.
Insérer l’écrou avec la plaque arrière sur le cylindre fileté du coude du trop plein.
Tourner l’écrou vers la droite jusq’au serrage à main pour sécuriser l’écrou de la plaque arrière au
cylindre fileté. Ne pas serrer avec une clé à ce moment.
Bride
Sortie
de drain
Coude
de drain
Cylindre
fileté
Appliquer du
mastic de
plomberie.
Joint du
drain
Écrou
Plaque
arrière
Écrou
Sortie de
trop plein
Coude de
trop-plein
Cylindre
fileté
Kohler Co. Français-5 1055344-2-A

5. Installer la baignoire
Tourner le côté du rebord de la coque de la baignoire vers le bas sur les chandelles.
Serrer avec une clé toutes les connexions et les raccords sur le drain d’un quart de tour après le
serrage à la main.
Rattacher le bandeau de baignoire à la coque de la baignoire. Le rebord du bandeau de baignoire
doit être positionné à l’intérieur de la bride de la coque de la baignoire.
Sécuriser le bandeau de la baignoire à la coque avec des vis à chaque angle de la baignoire.
Soulever avec précaution la baignoire pour mettre en place. S’assurer que la baignoire est alignée
avec le support de fixation et que la pièce de raccordement du drain est alignée avec le siphon en P.
REMARQUE : Utiliser le bout d’un tournevis plat pour pousser la plaque de verrouillage en position
″verrouillée″.
Pousser la plaque de verrouillage de chaque support de fixation vers le centre de la baignoire avec
un tournevis plat.
Pousser le rebord de la baignoire vers le bas pour vérifier si la baignoire ne bouge pas de côte à côte
ou de haut en bas. Si la baignoire bouge, la (les) plaque (s) de verrouillage n’est (ne sont) pas en
position ″verrouillée″. Répéter les étapes ci-dessus, si nécessaire.
Position verrouillée
Position non-verrouillée
Pousser la plaque de
verrouillage vers le
centre de la baignoire.
Plaque de
verrouillage
1055344-2-A Français-6 Kohler Co.

6. Compléter l’installation
Sécuriser la pièce de raccordement au siphon en P.
Installer la garniture
Insérer le bouchon dans la sortie du drain. Ajuster la hauteur du bouchon, si désiré.
REMARQUE : Pour assurer que la vis de retenue ne tombe pas par inadvertance dans la sortie du drain,
presser sur le bouchon pour fermer l’orifice du drain.
Sécuriser la poignée de la sortie du trop plein avec la vis de retenue.
Tourner la poignée vers la gauche puis la droite pour assurer une bonne opération du bouchon.
Compléter l’installation de la baignoire autoportante
Installer le robinet de baignoire pour compléter l’installation. Se reporter au guide d’installation du
fabricant du robinet.
Faire couler de l’eau dans la baignoire et vérifier s’il y a des fuites dans les connexions du drain.
Sortie de trop plein
Poignée
Vis de retenue
Bouchon
Sortie
de drain
Kohler Co. Français-7 1055344-2-A

Guía de instalación
Bañera autosoportada
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos minutos para leer este manual antes
de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se encuentran en la cubierta posterior de esta
guía. Gracias nuevamente por escoger a Kohler.
Antes de comenzar
¡IMPORTANTE! Para asegurar la instalación exitosa, es muy importante que la bañera se instale en un
piso acabado perfectamente a nivel.
¡IMPORTANTE! Este producto requiere el desagüe K-7219 para la instalación correcta.
Cumpla con todos los códigos locales de plomería y de construcción.
Desembale la bañera y revise que no tenga daños. Vuelva a colocar la bañera en la caja hasta que la
instale.
Para simplificar el mantenimiento futuro, asegúrese de que las conexiones de plomería de la bañera
tengan un acceso fácil.
Se recomienda enfáticamente que un plomero profesional o contratista realice esta instalación.
Para realizar esta instalación, se necesitan por lo menos dos personas.
Para la instalación de esta bañera, los materiales del piso acabado que se recomiendan son pisos
tradicionales de madera y pisos flotantes especiales.
Provea un soporte mínimo para 1800 lbs (816,5 kg) debajo de la bañera.
Esta bañera está diseñada para la instalación autosoportada solamente.
Seleccione los herrajes y el método de taladro según el tipo de piso en el que sujetará la bañera.
Más:
• Herramientas y materiales convencionales
de carpintería
• Lona
• Herrajes
• Sierra para metales
• Cuñas de metal
• Trapos
• Caballetes
Lápiz Nivel
Llaves
ajustables Cinta para medir
Sellador Taladro Brocas de
taladro
Serrucho de
calar/de punta
Destornillador
plano
Kohler Co. Español-1 1055344-2-A

Antes de comenzar (cont.)
Esta bañera cumple con la norma Z124.1 del ANSI. Todas las dimensiones son nominales.
1. Prepare el sitio
AVISO: Se debe proveer el soporte de piso adecuado. Consulte el diagrama de instalación provisto con su
bañera para obtener los requisitos de carga específicos para el piso.
Asegúrese de que el subpiso ofrezca el soporte adecuado para la bañera.
Asegúrese de que el subpiso esté a nivel.
Determine el lugar de instalación de la bañera. Provea un espacio libre mínimo de 24″(61 cm)
alrededor del perímetro de la bañera.
Utilice la plantilla de corte que se provee con la bañera para marcar correctamente los lugares de
instalación del desagüe y los suministros de agua, en relación con el lugar determinado de
instalación de la bañera.
Corte los lugares marcados para los suministros y el desagüe en el subpiso utilizando un serrucho
de calar o sierra para metales.
Limpie las partículas residuales del proceso de taladrar.
¡IMPORTANTE! Para asegurar la instalación exitosa, es muy importante que la bañera se instale en un
piso acabado perfectamente a nivel.
Instale el material del piso acabado antes de instalar la bañera.
Asegúrese de que el piso acabado esté perfectamente a nivel antes de continuar con la instalación de
la bañera.
Kohler Co. Español-2 1055344-2-A

2. Prepare el lugar de instalación de la grifería y el desagüe
PRECAUCIÓN: Riesgo de daños al producto. Durante la instalación, no pellizque ni dañe el cable del
desagüe de la bañera.
¡IMPORTANTE! Para esta instalación se requiere el desagüe de bañera K-7219.
Marque la ubicación del desagüe en el subpiso. Utilice la plantilla de corte provista con la bañera
como ayuda.
Ensamble el desagüe. Consulte la sección ″Ensamble el desagüe″en la guía de instalación provista
con el desagüe.
Instale el desagüe en la trampa en P a través del corte en el piso.
Instale el material del piso acabado en el subpiso.
Verifique que la distancia desde la parte superior de la brida del desagüe a la parte superior del
piso acabado sea 1-1/2″(3,8 cm). Ajuste según sea necesario para lograr esta distancia.
Asegúrese de que el desagüe esté en el centro en los lugares marcados utilizando un nivel. Ajuste
de ser necesario.
1-1/2" (3,8 cm)
Parte superior
de la brida
Piso acabado
1055344-2-A Español-3 Kohler Co.

3. Prepare la bañera
¡IMPORTANTE! No retire los pies de la bañera. Los pies de la bañera deben permanecer instalados al
cuerpo de la bañera durante la instalación.
Coloque la bañera boca abajo sobre dos caballetes cerca del área de construcción.
Desatornille un tornillo de cada esquina del cuerpo de la bañera.
Levante y retire el faldón del cuerpo de la bañera. Coloque el faldón a un lado con el borde del
faldón hacia arriba.
Voltee el cuerpo de la bañera boca arriba en los caballetes con el borde de la bañera hacia arriba.
Instale en seco el desagüe al cuerpo de la bañera.
Asegúrese de que la placa de cierre de cada soporte de montaje esté en la posición abierta y que
esté orientada hacia el exterior de la bañera.
Coloque el cuerpo de la bañera en el lugar de instalación determinado. Asegúrese de que el orificio
del desagüe de la bañera esté alineado con la trampa en P.
Asegúrese de que la distancia desde cada esquina de la cubierta de la bañera al piso acabado sea
24-1/8″(61,3 cm). Si esta distancia no se logra, puede ser necesario ajustar la altura de los pies de la
bañera.
Trace el perímetro de cada soporte de montaje, luego marque los dos orificios de fijación de cada
soporte de montaje.
Coloque el cuerpo de la bañera boca abajo sobre dos caballetes.
NOTA: Para instalaciones en azulejo, golpee levemente con un punzón en los lugares marcados para los
orificios para romper el vidriado del azulejo. Esto asegurará que la broca no se moverá de lugar durante el
proceso de taladrar.
Taladre lentamente en los lugares marcados para los orificios.
Limpie las partículas residuales del proceso de taladrar.
Retire los soportes de montaje de los pies de la bañera.
NOTA: Seleccione los tornillos y pernos adecuados según el tipo y espesor del material del piso acabado.
Fije el soporte de montaje en cada lugar taladrado con tornillos o pernos (no provistos).
Asegúrese de que la placa de cierre de cada soporte de montaje todavía esté en la posición abierta y
que esté orientada hacia el exterior de la bañera.
Posición abierta
Faldón de la bañera
Caballete
Bañera
Cuerpo de la bañera
Cuerpo de
la bañera
Hacia el borde
exterior de la bañera.
24-1/8"
(61,3 cm)
Trace los soportes
de montaje.
Instale en seco
el desagüe.
Lápiz
Kohler Co. Español-4 1055344-2-A

4. Fije el desagüe a la bañera
PRECAUCIÓN: Riesgo de daños a la propiedad. Asegúrese de que no haya ninguna fuga en las
conexiones del desagüe.
PRECAUCIÓN: Riesgo de daños al producto. Durante la instalación, no pellizque ni dañe el cable del
desagüe de la bañera.
Retire el desagüe del cuerpo de la bañera.
Fije el codo del desagüe
Aplique masilla de plomería al dorso de la brida.
Coloque la brida arriba de la salida del desagüe de la bañera.
Aplique sellador de silicona a la parte inferior del empaque del desagüe, luego coloque el empaque
del desagüe arriba del codo del desagüe.
Inserte la tuerca a través del centro de la brida y dentro del cilindro roscado en el codo del desagüe.
Apriete a mano la tuerca en el cilindro roscado. No apriete con la llave en este momento.
Limpie todo el exceso de masilla de alrededor de la brida.
Fije el codo del rebosadero
Alinee el codo del rebosadero con el exterior de la salida del rebosadero de la bañera.
Inserte la tuerca a través del lado enmuescado de la placa de recubrimiento.
Inserte la tuerca con la placa de recubrimiento en el cilindro roscado del codo del rebosadero.
Gire la tuerca a la derecha hasta apretar a mano para asegurar la tuerca con la placa de
recubrimiento en el cilindro roscado. No apriete con la llave en este momento.
Brida
Salida del
desagüe
Codo de
desagüe
Cilindro
roscado
Aplique
masilla de
plomería.
Empaque
de
desagüe
Tuerca
Placa de
recubrimiento
Tuerca
Salida del
rebosadero
Codo de
rebosadero
Cilindro
roscado
1055344-2-A Español-5 Kohler Co.
