Kohler Sterling 7111 Series Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado
Bath and Wall Surrounds
Baignoire et murs avoisinants
Bañera y paredes circundantes
USA: 1-800-STERLING (1-800-783-7546)
México: 001-877-680-1310
SterlingPlumbing.com
©2010 Kohler Co.
7111 Series/Séries 7111 /Serie 7111
1064908-2-C

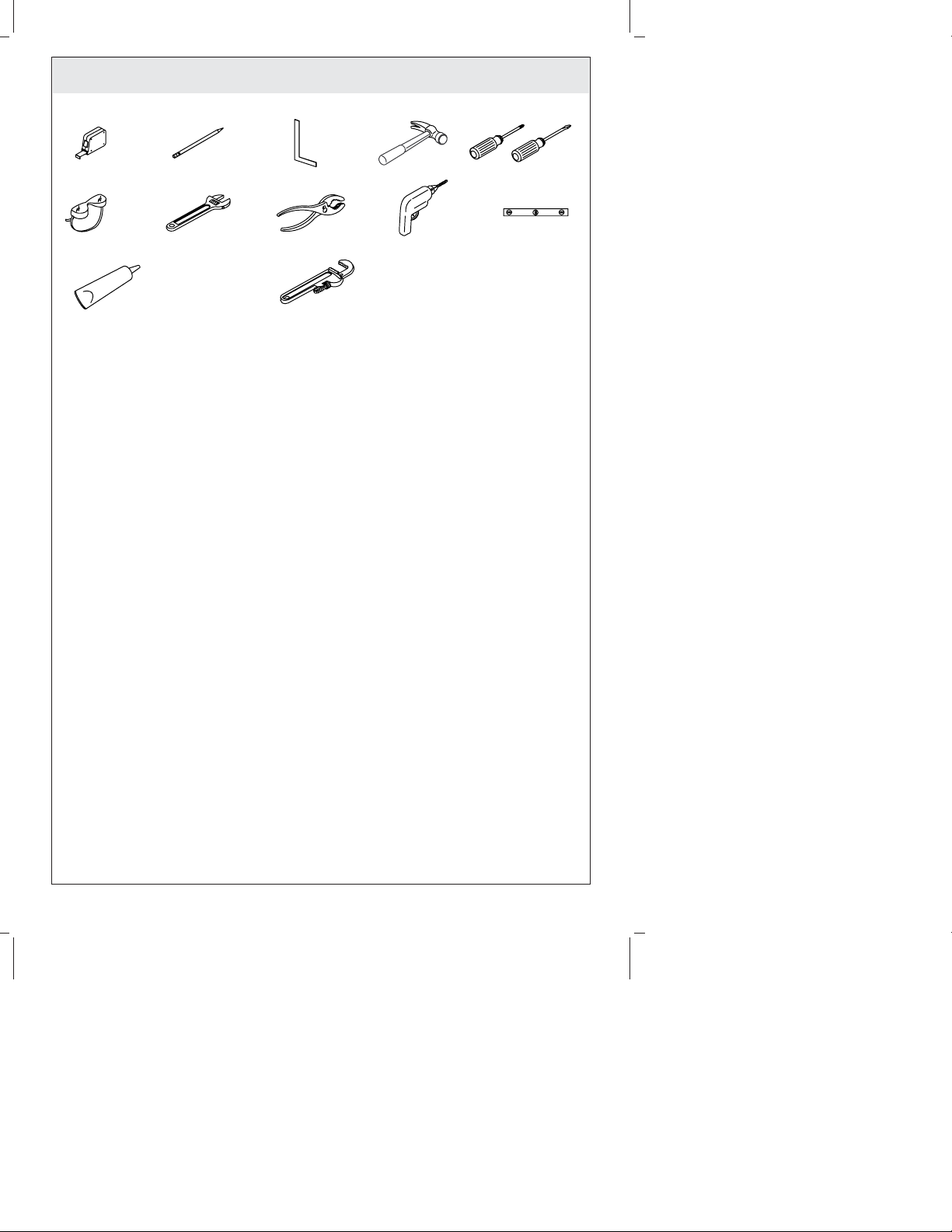

Tools/Outils/Herramientas
Pipe Wrench
Clé à tuyau
Llave para tubos
100% Silicone Sealant
Mastic à la silicone à 100%
Sellador 100% de silicona
Plus:
• Conventional woodworking tools and materials
• Drop cloth
• Hole saw or jigsaw with fine tooth blade (32 teeth per inch)
• 2x4s or 2x6s
• Galvanized or plated roofing nails or galvanized non-tapered flathead screws
• Mortar cement (optional)
• Furring Strips
Plus:
• Outils conventionnels de menuiserie et matériels
• Toile de protection
• Scie cylindrique ou scie sauteuse à lame fine (32 dents par 2,5 cm)
• 2 x 4 ou 2 x 6
• Clous pour toiture galvanisés ou plaqués ou vis à tête plate non coniques galvanisées
• Mortier (optionnel)
• Tasseaux
Más:
• Herramientas y materiales convencionales de carpintería
• Lona
• Serrucho de calar o sierra caladora eléctrica con hoja delgada (32 dientes por pulgada)
• Listones de 2x4 ó 2x6
• Clavos de techar galvanizados o enchapados o tornillos galvanizados de
cabeza plana no cónica
• Cemento mortero (opcional)
• Listones de enrasar
1064908-2-C 2 Sterling

Before You Begin
CAUTION: Risk of property damage. Use color-matched 100% silicone sealant to
the required areas when instructed. Do not use latex-based sealant or other caulks.
Do not add silicone sealant to any other areas. The inappropriate type and
application of sealant may trap moisture and could result in mold, leakage, or
mildew over the life of the product.
NOTICE: Risk of product damage. Do not install the bath over open floor joists. The
basin area requires no additional support when the subfloor is level and square with
the stud framing. Install the bath on an adequately supported, level subfloor.
Shimming is required if the subfloor is not level.
NOTICE: For baths with apron braces: If the bath shipped in multi-pack cartons,
attach the apron braces to the apron before removing the bath from the carton. Lift
the bath at multiple points on its sides when removing it from the carton or moving
it into position. Do not lift or move the bath by the apron or apron braces.
NOTICE: Risk of product damage. Do not remove the foam backing from the wall
surround sections. Wall surround sections are equipped with foam backing to bring
the back of the wall into contact with the regular stud framing. This foam is not
packing material.
NOTICE: Risk of product damage. To avoid rust marks on your product, ensure the
roofing nails or truss head screws are galvanized or plated. Do not overtighten the
screws. Excessive tightening can damage the wall flange.
NOTICE: Risk of product damage. If your bath is shipped with a liner, keep the
liner in place until construction is complete to prevent surface damage to the unit. If
a liner is not available, place a clean drop cloth or similar material in the bottom of
the bath.
Read all instructions before you begin.
Observe all applicable plumbing and building codes.
This bath is designed for alcove installations.
Upon receipt, check for missing parts or damage to the bath. Report any missing
parts or damage immediately.
Store the bath and wall surrounds in a safe place until you begin installation to
avoid damage.
For remodeling installations: (1) Measure the existing framework before removing
the existing bath to make sure that the new bath will fit in the existing framework.
(2) Make sure that the drain outlet and drain line are in the correct location.
Confirm adequate mounting and connection space for the water supply and drain
installation.
The apron panel is not removable on bath units.
Sterling reserves the right to make revisions in the design of products without
notice, as specified in the Price Book.
Avant de commencer
ATTENTION: Risque d’endommagement du matériel. Utiliser un mastic
d’étanchéité à la silicone avec couleur correspondante à 100 % sur les zones
requises lorsqu’indiqué. Ne pas utiliser de mastic d’étanchéité à base de latex ni
d’autres mastics isolants. Ne pas rajouter de mastic à la silicone à d’autres
endroits. Un type et une application non appropriée de mastic peut emprisonner
l’humidité et ceci pourrait entraîner de la moisissure ou des fuites sur la durée de
vie du produit.
Sterling 3 1064908-2-C

Avant de commencer (cont.)
NOTICE: Risque d’endommagement du produit. Ne pas installer la baignoire sur
des solives du sol exposées. L’espace du bassin ne nécessite pas de support
additionnel lorsque le plancher est nivelé et d’équerre avec les montants du cadre.
Installer la baignoire sur un plancher correctement supporté et nivelé. Il sera
nécessaire de poser des cales si le plancher n’est pas à niveau.
NOTICE: Pour les baignoires avec supports de bandeau: Si la baignoire a été fournie
dans des cartons à plusieurs paquets, attacher les supports de bandeau sur le
bandeau avant de retirer la baignoire de l’emballage. Lever la baignoire à plusieurs
endroits sur ses côtés avant de la retirer de l’emballage ou de la mettre en position.
Ne pas soulever ni déplacer la baignoire par le bandeau ou des montants du
bandeau.
NOTICE: Risque d’endommagement du produit. Ne pas retirer le renfort de mousse
des sections de mur avoisinant. Les sections murales sont équipées d’un renfort de
mousse faite pour connecter l’arrière du mur avec le cadre de montant régulier. Cette
mousse n’est pas un matériau d’emballage.
NOTICE: Risque d’endommagement du produit. Pour éviter les marques de rouille
sur le produit, s’assurer que des clous pour toiture ou des vis à tête bombée qui sont
galvanisées ou plaquées. Ne pas trop serrer les vis. Un serrage excessif peut
endommager la bride du mur.
NOTICE: Risque d’endommagement du produit. Si la baignoire est expédiée avec
une couverture de protection, conserver celle-ci jusqu’à la construction complète pour
éviter l’endommagement de la surface de l’unité. Si un revêtement de protection n’est
pas présent, placer une bâche ou matériau similaire dans le fond de la baignoire.
Veuillez lire toutes les instructions avant de commencer l’installation.
Respecter tous les codes locaux applicables de plomberie et de bâtiment.
Cette baignoire est conçue pour des installations en alcôve.
Lors de la réception, vérifier que toutes les pièces sont présentes et que la
baignoire n’est pas endommagée. Reporter immédiatement toute pièce manquante
ou tout endommagement.
Conserver la baignoire et les murs avoisinants dans un endroit protégé en
attendant de commercer l’installation pour éviter tout endommagement.
Pour les installations de remodelage: (1) Mesurer le cadrage existant avant de
retirer la baignoire existante afin d’assurer que la nouvelle baignoire s’adapte dans
le cadrage déjà en place. (2) S’assurer que l’orifice de sortie du drain et que le
conduit du drain se trouvent dans l’emplacement adéquat.
S’assurer qu’il y ait un espace adéquat de connexion pour l’alimentation d’eau et
l’installation de drain.
Le panneau du bandeau n’est pas amovible sur les unités de baignoires.
Sterling se réserve le droit d’apporter des modifications sur le design des produits
sans avis préalables, comme spécifié dans le catalogue des prix.
Antes de comenzar
PRECAUCIÓN: Riesgo de daños a la propiedad. Utilice sellador 100% de silicona
del mismo color que el producto en las áreas donde se requiera cuando se le
indique. No utilice sellador o masillas a base de látex. No añada sellador de
silicona en ninguna otra área. El uso del tipo incorrecto de sellado o la aplicación
incorrecta del sellador puede atrapar humedad, y producir fugas o moho durante
la vida del producto.
AVISO: Riesgo de daños al producto. No instale la bañera sobre vigas expuestas en
el suelo. El área del fondo no requiere ningún soporte adicional siempre que el
1064908-2-C 4 Sterling

Antes de comenzar (cont.)
subpiso esté nivelado y a escuadra con la estructura de postes. Instale la bañera en un
subpiso nivelado y con suficiente soporte. Se requiere instalar cuñas si el subpiso no
está a nivel.
AVISO: Para bañeras con refuerzos de faldón: Si la bañera se recibió en varias cajas
de cartón, fije los refuerzos de faldón al faldón antes de sacar la bañera de la caja.
Levante la bañera sosteniéndola de varios puntos laterales para sacarla de la caja o
moverla a su lugar. No levante ni mueva la bañera sosteniéndola por el faldón ni los
refuerzos del faldón.
AVISO: Riesgo de daños al producto. No retire el refuerzo de espuma de las
secciones de las paredes circundantes. Las secciones de las paredes circundantes están
equipadas con un refuerzo de espuma para poner la parte posterior de la pared en
contacto con la estructura de postes de madera. Esta espuma plástica no es material
de embalaje.
AVISO: Riesgo de daños al producto. Para evitar manchas de oxidación en el
producto, asegúrese de que los clavos de techar o tornillos de cabeza reforzada sean
galvanizados o enchapados. No apriete demasiado los tornillos. Si los aprieta
demasiado se puede dañar el reborde de la pared.
AVISO: Riesgo de daños al producto. Si la bañera viene embalada con un
revestimiento protector, no retire el revestimiento hasta que se haya terminado la obra
para evitar daños a la unidad. Si no hay un revestimiento protector disponible,
coloque una lona gruesa y limpia o un material similar en el fondo de la bañera.
Lea todas las instrucciones antes de comenzar.
Cumpla con todos los códigos pertinentes de plomería y construcción.
Esta bañera está diseñada para instalarse encajonada entre tres paredes.
Al recibir, verifique que no falten piezas y que la bañera no presente daños.
Reporte inmediatamente los daños o pieza faltantes.
Guarde la bañera y las paredes circundantes en un lugar seguro hasta el momento
de la instalación para evitar daños.
Para instalaciones de remodelación: (1) Mida la estructura de postes de madera
existente antes de desinstalar la bañera existente para asegurarse que la bañera
nueva quedará bien en la estructura de postes existente. (2) Verifique que la salida
del desagüe y la línea del desagüe estén en el lugar correcto.
Confirme que el espacio de montaje y conexión sea adecuado para la instalación
del suministro de agua y desagüe.
El panel del faldón no es desmontable de las bañeras.
Sterling se reserva el derecho de modificar el diseño de los productos sin previo
aviso, tal como se especifica en la lista de precios.
Sterling 5 1064908-2-C

Roughing-In
NOTICE: All dimensions are nominal. The stud opening tolerance is +1/8″(3
mm)/-0. Carefully measure your fixture before determining enclosure size. Some
shimming between the stud frame and the fixture may be required. If a firewall is
required, rough-in dimensions will have to increase according to the thickness of the
firewall material. Stud opening dimensions must be measured toward the exposed
side of the wall material. Dimensions given in the rough-in information are crucial for
proper installation. Construct the framing and plumbing accurately.
If installing this bath with a shower door, refer to the shower door manufacturer’s
instructions for any special framing considerations.
Plan de raccordement
NOTICE: Toutes les dimensions sont nominales. La tolérance de l’ouverture du
montant est de +1/8″(3 mm)/-0. Mesurer soigneusement votre appareil avant d’en
déterminer la taille de son logement. Un calage entre le cadre du montant et
l’appareil sanitaire pourrait être nécessaire. Si un pare-feu est requis, les dimensions
de raccordement devront augmenter en fonction de l’épaisseur du matériau du
pare-feu. Les dimensions d’ouverture des montants doivent être mesurées vers le côté
exposé du matériau du mur. Les dimensions fournies dans le plan du raccordement
sont cruciales pour une bonne installation. Construire le cadre et la plomberie avec
exactitude.
En cas d’installation de cette baignoire avec porte de douche, se référer aux instructions
du fabricant de la porte de douche pour toutes considérations particulières du cadrage.
30" (76.2 cm)
60" (152.4 cm)
60" (152.4 cm)
71110110
71110120
73-1/4"
(186.1 cm)
71110112
71110122
75-1/2"
(191.8 cm)
71110112
71110122
3" (7.6 cm)
3-1/8"
(7.9 cm)
2" (5.1 cm) Min Drain Hole Clearance through Wall for AFD Version
Espace min d'orifice du drain de 2" (5,1 cm) à travers le mur pour la version AFD
2" (5,1 cm) de espacio mínimo para el orificio del desagüe a través de la pared para la
versión de desagüe arriba del nivel del piso
Drain Cutout
Découpe du drain
Abertura del desagüe
20-1/4"
(51.4 cm) 43-7/8"
(111.4 cm)
Support Clip or Roofing Nail Location (5 total)
Emplacement recommandé pour les clips de support (5 total)
Ubicación recomendada para los clips de soporte (5 total)
8-3/4"
(22.2 cm)
4"
(10.2 cm)
8"
(20.3 cm)
2" (5.1 cm) D.
Drain/Drain/Desagüe
43-1/2"
(110.5 cm)
27-1/2"
(69.9 cm)
11-1/2"
(29.2 cm)
14"
(35.6 cm)
20-1/4"
(51.4 cm)
6" (15.2 cm)
3-1/2" (8.9 cm)
8-3/4" (22.2 cm)
1064908-2-C 6 Sterling

Diagrama de instalación
AVISO: Todas las dimensiones son nominales. La tolerancia para la abertura entre los
postes es de +1/8″(3 mm)/-0. Mida con cuidado el producto antes de determinar las
dimensiones del encajonado. Quizás sea necesario colocar cuñas entre la estructura de
postes de madera y la unidad. Si se requiere una pared resistente al fuego, las
dimensiones del diagrama de instalación deberán aumentar según el grosor del
material resistente al fuego. Las dimensiones de abertura entre los postes se deben
medir por el lado expuesto del material de la pared. Las dimensiones del diagrama
de instalación son cruciales para una correcta instalación. Construya la estructura y
coloque las tuberías con precisión.
En caso de instalar una puerta de ducha con esta bañera, consulte las instrucciones de
instalación del fabricante de la puerta para cualquier consideración especial de la
estructura de postes de madera.
1. Prepare the Site
WARNING: Risk of property damage. The bath must be supported by the
subfloor. The wall surrounds are not designed to hold the bath in place and are
not intended to be load bearing. The support clips must be used to prevent the
bath from lateral movement.
Framing Provisions
WARNING: Risk of property damage. The bath must be supported by the
subfloor. The wall surrounds are not designed to hold the bath in place and are
not intended to be load bearing. The support clips or screws must be used to
prevent the bath from lateral movement.
Install a level subfloor. Allow clearance for drainage through the floor joists or
slab and to allow convenient plumbing installation.
For shower door installations: Refer to the shower door manufacturer’s
instructions for any special framing considerations. It may be appropriate to add
studs for pivot shower door support.
Studs must be positioned roughly as shown in the ″Roughing-In″section to
properly fasten the support clips. Other stud locations are optional except for
those which must meet the load-bearing requirements of local building codes.
Studs must also allow for the installation of plumbing fittings and a shower door,
if one will be installed. Locate the shower door studs as required by the shower
door manufacturer.
For Baths with Apron Flanges
Ensure that the apron flanges can be secured to the studs. If this is not possible,
install three 2x4 blocks just behind the apron location.
If apron flanges are in place on the apron, ensure that the outer stud is positioned
for the apron flanges at 43-1/2″(110.5 cm) from the back wall. The outer edge of
the stud should align with the edge of the apron flange.
Sterling 7 1064908-2-C

Prepare the Site (cont.)
If apron flanges are not going to be used or are broken, install three evenly
distributed 2x4 blocks just behind the apron location. The blocks will prevent the
apron from being damaged and may be used to secure the apron behind the
baseboard. Measure the bath for the required clearance behind the apron and for
the location of the blocks.
For Baths without Wall Surrounds
Provide the necessary backing or support between the studs for shelving, grab
bars, towel bars or other accessories. Refer to the accessory manufacturer’s
instructions for proper installation.
For Baths with Wall Surrounds
For installation to masonry walls: Make provisions for plumbing connections. For
the plumbing end wall, construct a separate frame wall a minimum of 6″(15.2 cm)
from the masonry wall. For the remaining walls, use 2x2 furring strips to provide
stud locations.
Ensure that the outer stud is positioned with the vertical wall flanges 43-1/2″
(110.5 cm) from the back wall. The outer edge of the stud should align with the
edge of the wall flange.
Ensure fiber or other soft insulation does not drop down into the water channel.
Cover or seal any loose material. Failure to do so may cause wicking of water
from the water channel into the insulation which may induce mold, leakage, or
mildew. Ensure the channels are free of debris after installation.
For Baths with Above-the-Floor Drain
Ensure the drain piping can pass through the wall and that the load bearing
requirements of the wall are satisfied. Modify the framing or raise the subfloor as
required to obtain clearance.
For All Installations
Construct 2x4 stud framing for your particular installation according to the
″Roughing-In″section.
Ensure that the framing for each stud is plumb and square within 1/8″(3 mm).
Shimming will be required if tolerances are not met.
If possible, construct an access panel in the plumbing end wall to simplify future
maintenance of all plumbing connections.
Préparer le site
AVERTISSEMENT: Risque d’endommagement du matériel. La baignoire doit
être supportée par le plancher. Les murs avoisinants ne sont pas désignés pour
maintenir la baignoire en place et ne sont pas conçus pour un support de charge.
Les clips de support doivent être utilisés pour éviter un mouvement latéral de la
baignoire.
Provisions cadrage
AVERTISSEMENT: Risque d’endommagement du matériel. La baignoire doit
être supportée par le plancher. Les murs avoisinants ne sont pas désignés pour
maintenir la baignoire en place et ne sont pas conçus pour un support de charge.
Les vis ou clips de support doivent être utilisés pour empêcher un mouvement
latéral de la baignoire.
1064908-2-C 8 Sterling

Préparer le site (cont.)
Installer sur un plancher nivelé. Laisser un dégagement pour l’écoulement à
travers les solives ou les dalles de plancher et pour permettre une installation de
plomberie pratique.
Pour les installations de portes de douche: Se reporter aux instructions du
fabricant de la porte de douche pour tous encadrement particulier. Il pourrait être
approprié de rajouter des montants pour supporter la porte pivot de douche.
Des montants doivent être approximativement positionnés tel qu’illustré dans la
section ″Plan de raccordement″pour attacher les clips de support de manière
adéquate. D’autres emplacements de montant sont optionnels sauf ceux qui
doivent être conformes aux codes de bâtiments locaux. Des montants peuvent
aussi permettre l’installation de raccords de plomberie et d’une porte de douche,
le cas échéant. Localiser les montants de la porte de douche comme indiqué par le
fabricant.
Pour baignoires avec brides de bandeau
S’assurer que les brides de bandeau peuvent être fixées en place sur les montants.
Si ceci n’est pas possible, installer trois blocs 2x4 juste à l’arrière de l’emplacement
du bandeau.
Si des brides de bandeau sont en place sur le bandeau, s’assurer que le montant
extérieur est positionné sur les brides de bandeau à 43-1/2″(110.5 cm) du mur
arrière. Le rebord extérieur du montant devrait s’aligner avec le rebord de la bride
du bandeau.
Si les brides du bandeau de cloutage ne seront pas utilisées ou si elles sont
cassées, installer trois blocs de 2x4 distribués de manière égale juste derrière
l’emplacement du bandeau. Les blocs préviendront tout dommage du bandeau et
pourraient être utilisés pour sécuriser le bandeau derrière la plinthe. Mesurer la
baignoire pour l’espace requis derrière le bandeau et pour l’emplacement des
blocs.
Pour baignoires sans murs avoisinants
Fournir le renfort ou support nécessaires entre les montants pour l’étalage, les
barres d’appui, les porte-serviettes ou autres accessoires. Se référer aux
instructions du fabricant de l’accessoire pour une bonne installation.
Pour baignoires avec murs avoisinants
Pour l’installation sur des murs de maçonnerie: Prévoir les connexions de
plomberie. Pour le mur d’extrémité de plomberie, construire un cadre séparé à un
minimum de 6″(15,2 cm) du mur de maçonnerie. Pour les autres murs, utiliser
des tasseaux de 2x2 pour simuler l’emplacement des cales.
S’assurer que le montant extérieur est positionné avec les brides verticales du mur
à 43-1/2″(110,5 cm) du mur arrière. Le rebord extérieur du montant devrait
s’aligner avec le rebord de la bride du mur.
Sterling 9 1064908-2-C

Préparer le site (cont.)
S’assurer que de la fibre ou autre isolation souple ne tombe pas dans le canal
d’eau. Couvrir ou sceller tout matériau libre. Le cas échéant peut causer une
infiltration d’eau du canal d’eau dans l’isolation entraînant de la moisissure, fuite.
S’assurer que les canaux soient libres de tout débris après l’installation.
Pour baignoires avec drain au-dessus du sol
S’assurer que la tuyauterie du drain puisse passer dans le mur et que le support
de charge du mur soit satisfait. Modifier le cadrage ou rehausser le plancher tel
que requis pour obtenir un dégagement.
Pour toutes les installations
Construire un cadrage de montant de 2x4 pour votre installation particulière selon
la section ″Plan de raccordement″.
S’assurer que le cadrage de chaque montant soit d’aplomb et symétrique en
l’espace de 1/8″(3 mm). Le calage sera nécessaire si les tolérances ne sont pas
atteintes.
Si possible, construire un panneau d’accès dans le mur d’extrémité de plomberie
pour simplifier une maintenance future de toutes les connexions de plomberie.
Prepare el sitio
ADVERTENCIA: Riesgo de daños a la propiedad. El subpiso debe soportar la
bañera. Las paredes circundantes no están diseñadas para sostener la bañera en su
lugar y no están diseñadas para soportar carga. Se deben utilizar clips de soporte
para evitar el movimiento lateral de la bañera.
Estipulaciones para la estructura de postes de madera
ADVERTENCIA: Riesgo de daños a la propiedad. El subpiso debe soportar la
bañera. Las paredes circundantes no están diseñadas para sostener la bañera en su
lugar y no están diseñadas para soportar carga. Se deben utilizar clips de soporte
o tornillos para evitar el movimiento lateral de la bañera.
Instale un subpiso nivelado. Deje espacio para el drenaje a través de las losas o
vigas del piso y para facilitar la instalación de la plomería.
Para instalaciones de puertas de ducha: Consulte las instrucciones del fabricante
de la puerta de la ducha para toda consideración especial de la estructura. Quizás
sea conveniente añadir postes para el soporte de la puerta pivotante de ducha.
Los postes de madera se deben colocar aproximadamente donde se muestra en la
sección ″Diagrama de instalación″para poder fijar correctamente los clips de
soporte. Es opcional utilizar otros lugares de postes de madera, excepto los que
deben cumplir con los requisitos de soporte de carga de los códigos locales de
construcción. Los postes de madera también deben permitir la instalación de las
conexiones de plomería y una puerta de ducha, si se va a instalar. Sitúe los postes
de la puerta de ducha según lo requiera el fabricante de la puerta de ducha.
Para bañeras con rebordes del faldón
Asegúrese de que los rebordes del faldón se puedan fijar a los postes de madera.
Si esto no es posible, instale tres bloques de 2x4 justo detrás de la ubicación del
faldón.
Si los rebordes del faldón están en lugar del faldón, asegure que el poste exterior
para los rebordes del faldón esté a 43-1/2″(110,5 cm) de la pared posterior. El filo
exterior del poste debe alinearse con el filo del reborde del faldón.
1064908-2-C 10 Sterling

Prepare el sitio (cont.)
Si los rebordes del faldón no se van a utilizar o están rotos, instale tres bloques de
2x4 a igual distancia justo detrás de la ubicación del faldón. Los bloques evitarán
que el faldón se dañe y se pueden utilizar para fijar el faldón detrás del zócalo.
Mida la bañera para determinar el espacio necesario detrás del faldón y para la
ubicación de los bloques.
Para bañeras sin paredes circundantes
Provea los refuerzos o soportes necesarios entre los postes de madera para
estantes, agarraderas, toalleros u otros accesorios. Para una correcta instalación,
consulte las instrucciones del fabricante del accesorio.
Para bañeras con paredes circundantes
Para la instalación en paredes de mampostería: Planee las conexiones de
plomería. Para la pared lateral con las conexiones de plomería, construya una
pared de entramado separada a 6″(15,2 cm) como mínimo de la pared de
mampostería. Con el resto de paredes, utilice listones de enrasar de 2x2 para así
crear puntos de sujeción.
Asegúrese de que el poste exterior esté colocado con los rebordes verticales de la
pared 43-1/2″(110,5 cm) de la pared posterior. El filo exterior del poste debe
alinearse con el filo del reborde de la pared.
Asegúrese de que la fibra u otro tipo de aislamiento suave no caiga en el canal de
agua. Cubra o selle todo el material suelto. Si no lo hace podría causar la
absorción del agua desde el canal de agua hacia el aislamiento, lo que podría
producir fugas o moho. Asegúrese de que los canales estén libres de suciedad
después de la instalación.
Para bañeras con desagüe arriba del nivel del piso
Asegúrese de que la tubería de desagüe pueda pasar a través de la pared y se
cumplan los requisitos de soporte de carga de la pared. Modifique la estructura o
eleve el subpiso según sea necesario para obtener espacio.
Para todas las instalaciones
Construya una estructura de postes de madera de 2x4 para su instalación en
particular siguiendo la sección del diagrama de instalación.
Asegúrese de que los postes de la estructura estén a plomoyaescuadraconuna
tolerancia de 1/8″(3 mm). Si no se alcanzan estas tolerancias, será necesario
utilizar cuñas.
Si es posible, construya un panel de acceso en la pared lateral que tiene las
conexiones de plomería para simplificar el mantenimiento futuro de todas las
conexiones de plomería.
Sterling 11 1064908-2-C

2. Install the Rough Plumbing
NOTE: The dimension shown for the shower elbow is a recommended height.
Install the water supply pipes according to the faucet manufacturer’s instructions.
Cap the supplies and check for leaks.
For above-the-floor drain installations: Cut the hole in the floor for the drain line.
For through-the-floor drain installations: Cut the hole in the floor for the drain
assembly. The drain connection should be made directly under the overflow drain.
Leave room to connect the piping.
Strap the supply lines to the stud framing.
Install the valving according to the manufacturer’s instructions. Do not install the
trim at this time.
Verify the subfloor is level.
Installer la plomberie de raccordement
REMARQUE: La dimension illustrée du coude de douche est une hauteur
recommandée.
Installer les tubes d’alimentation d’eau conformément aux instructions du
fabricant. Boucher les alimentations et s’assurer de l’absence de fuites.
Pour des installation de drain au-dessus du sol: Découper le trou dans le sol
pour le conduit du drain. Pour des installation de drain à travers le sol:
Découper le trou dans le sol pour l’ensemble du drain. La connexion du drain
devrait être effectuée directement sous le drain du trop-plein. Laisser de l’espace
pour connecter la tuyauterie.
Spout Elbow
Coude du bec
Codo del surtidor
78-1/2"
(199.4 cm)
Min
24-1/2"
(62.2 cm) Min
76-1/2"
(194.3 cm)
Min
22"
(55.9 cm) Min
17-1/4"
(43.8 cm) 8-3/4"
(22.2 cm)
Drain Cutout
Découpe du drain
Abertura del desagüe
Series 7111/Séries 7111/Serie 7111
with "Through the Floor" Drain
avec drain "A travers le sol"
con desagüe "a través del piso"
Series 7111/Séries 7111/Serie 7111
with "Above the Floor" Drain
avec drain "Au-dessus du sol"
con desagüe "arriba del nivel del piso"
Blocking
Arrêt
Bloque
Blocking/Arrêt/Bloque
Supply Valves
Valves d'alimentation
Válvulas de suministro
Shower Elbow
Coude de douche
Codo de ducha
1064908-2-C 12 Sterling

Installer la plomberie de raccordement (cont.)
Attacher les lignes d’alimentations au cadrage du montant.
Installer la valve conformément aux instructions du fabricant. Ne pas installer la
bague à ce moment.
Vérifier que le plancher est nivelé.
Instale las tuberías de plomería
NOTA: La dimensión que se muestra para el codo de ducha es una altura
recomendada.
Instale los tubos de suministro de agua según las instrucciones del fabricante de la
grifería. Tape los suministros y verifique que no haya fugas.
Para instalaciones de desagüe arriba del nivel del piso: Haga el orificio para la
tubería de desagüe en el piso. Para instalaciones de desagüe bajo el nivel del
piso: Haga el orificio en el piso para el montaje del desagüe. La conexión de
desagüe debe hacerse directamente bajo el rebosadero de desagüe. Deje espacio
para conectar las tuberías.
Con una abrazadera para tubo, sujete las líneas de suministro a la estructura de
postes de madera.
Instale las válvulas conforme a las instrucciones del fabricante. No instale la
guarnición en este momento.
Verifique que el subpiso esté a nivel.
3. Prepare the Subfloor
NOTICE: Squeaking may develop if the bath is installed over a subfloor other than
plywood. To prevent squeaking, place a pad between the bath and the subfloor and
positioned under the bath supports. We recommend that the pad be made of spun
bonded polypropylene landscape fabric or spun bonded house wrap material. Do not
use roofing felt.
NOTICE: The drain line must be installed in accordance with the drain
manufacturer’s instructions. Locate the drain line and trap using the dimensions
given in the ″Roughing-In″section.
For above-the-floor drain installations, cut the hole in the floor for the drain line.
For through-the-floor drain installations, cut the hole in the floor for the drain
assembly. The drain connection should be made directly under the overflow drain.
Leave room to connect the piping.
Ensure that the apron flanges can be secured to the studs or install three 2x4
blocks just behind the apron location.
Verify the subfloor is level.
Préparer le plancher
NOTICE: Des grincements peuvent avoir lieu si la baignoire est installée sur un
plancher autre que contreplaqué. Pour éviter les grincements, placer un patin entre la
baignoire et le plancher et sous les supports de la baignoire. Nous recommandons
que le patin soit fabriqué en tissu pour jardinage en polyester filé-lié ou en matériau
de couverture de maison filé-lié. Ne pas utiliser de goudron.
NOTICE: La ligne du drain doit être installée conformément aux instructions du
fabricant. Localiser la ligne du drain et le siphon en utilisant les dimensions données
dans la section ″Plan de raccordement″de ce guide.
Sterling 13 1064908-2-C

Préparer le plancher (cont.)
Pour les installations de drain au-dessus du sol, découper le trou dans le sol pour
la ligne du drain.
Pour les installations de drain dans le sol, découper le trou dans le sol pour la
ligne du drain. La connexion du drain devrait être effectuée directement sous le
drain du trop-plein. Laisser de l’espace pour connecter la tuyauterie.
S’assurer que les brides du bandeau peuvent être sécurisés aux montants ou
installer trois blocs de 2x4 juste derrière l’emplacement du bandeau.
Vérifier que le plancher est nivelé.
Prepare el subpiso
AVISO: Si la bañera se instala en un subpiso que no sea de madera contrachapada, es
posible que con el tiempo se produzcan rechinidos. Para evitar los rechinidos coloque
un material acolchado entre la bañera y el subpiso, colocado debajo de los soportes
de la bañera. Recomendamos un material acolchado de lona de hilo de polipropileno
encolado de uso para jardinería o material de envolver doméstico de hilo encolado.
No utilice fieltro de techar.
AVISO: La línea del desagüe se debe instalar según las instrucciones del fabricante
del desagüe. Coloque la línea de desagüe y la trampa utilizando las dimensiones
provistas en la sección ″Diagrama de instalación″.
Para instalaciones con desagüe arriba del nivel del piso, perfore el orificio en el
piso para la línea de desagüe.
Para instalaciones con desagüe a través del piso, perfore el orificio en el piso para
el ensamble de desagüe. La conexión de desagüe debe hacerse directamente bajo
el rebosadero de desagüe. Deje espacio para conectar las tuberías.
Verifique que los rebordes del faldón se puedan fijar a los postes de madera o
instale tres bloques de 2x4 justo detrás del lugar de instalación del faldón.
Verifique que el subpiso esté a nivel.
1064908-2-C 14 Sterling

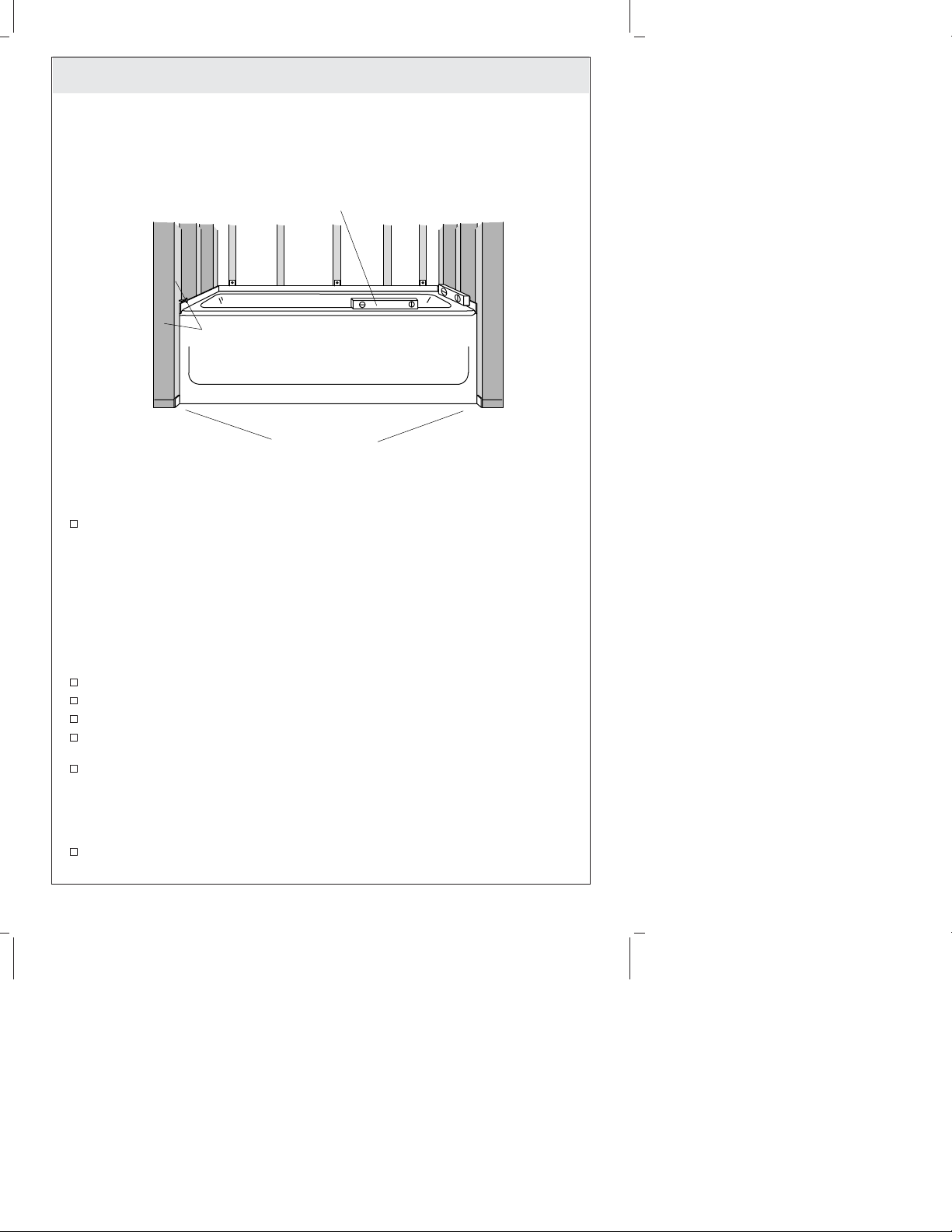

4. Position the Bath
Install the drain and overflow assembly to the bath according to the drain
manufacturer’s instructions.
NOTICE: For baths with apron braces: Lift the bath at multiple points on its sides
when moving the bath into position. Do not lift the or move the bath by the apron or
apron braces located underneath the bath rim.
NOTICE: Squeaking may develop if the bath is installed over a subfloor other than
plywood. In order to prevent squeaking, place a pad between the bath and the
subfloor and positioned under the bath supports. We recommend that the pad be
made of spun bonded polypropylene landscape fabric or spun bonded house wrap
material. Do not use roofing felt.
Position the pad under the bath supports.
Position and adjust the bath until its outside edge is flush with the framing.
Verify that the bath is level and well supported by the subfloor.
If the bath is not level, shim using metal, hardwood, or other durable material.
Reposition and shim the bath until it is aligned with the framing and level.
If decreased movement is desired, consider installing an optional mortar cement
bed.
Install a Mortar Cement Bed (Optional)
NOTE: If a mortar cement bed will be installed, the pad is not required.
Remove the bath and pad from the alcove.
Verify that the bath is level.
Vérifier que la baignoire est nivelée.
Verifique que la bañera esté a nivel.
Shim if necessary.
Caler si nécessaire.
Utilice cuñas si es necesario.
Studs
Montants
Postes de madera
Sterling 15 1064908-2-C

Position the Bath (cont.)
NOTE: Do not use plaster, gypsum cement, or drywall compound for this
application, as they will not provide adequate structural support.
NOTE: The bath supports must rest directly on the subfloor.
Build a dam to keep the flooring material clear of the drain area.
Spread a 2″(5.1 cm) layer of mortar cement on the subfloor, spreading it so that
each area of the bath that will contact the subfloor has mortar cement. Do not
spread the mortar cement around the drain area. Allow room for the mortar
cement to expand from the weight of the bath.
Immediately move the bath into position.
Verify that the bath is level and resting on all supports.
Clean the bath to reduce the risk of damaging the surface.
Place a clean drop cloth or other similar material into the bottom and over the
outside edge of the bath. Be careful not to scratch the surface of the unit.
Positionner la baignoire
Installer les raccord du drain et du trop plein à la baignoire selon les instructions
du fabricant qui accompagnent le produit.
NOTICE: Pour les baignoires avec supports de bandeau: Lever la baignoire à
plusieurs points sur ses côtés lorsque celle-ci est mise en place. Ne pas soulever ni
déplacer la baignoire par le bandeau ou les montants du bandeau situés sous le
rebord de la baignoire.
NOTICE: Des grincements peuvent avoir lieu si la baignoire est installée sur un
plancher autre que contreplaqué. Pour éviter les grincements, placer un patin entre la
baignoire et le plancher et sous les supports de baignoire. Nous recommandons que
le patin soit fabriqué en tissu pour jardinage en polyester filé-lié ou en matériau de
couverture de maison filé-lié. Ne pas utiliser de goudron.
Positionner le patin sous les supports de la baignoire.
Positionner et ajuster la baignoire jusqu’à ce que le rebord extérieur soit égal au
cadrage.
Vérifier que la baignoire soit nivelée et bien supportée par le plancher.
Dans le cas échéant, caler la baignoire en utilisant du métal, bois massif, ou autre
matériau durable. Repositionner et caler la baignoire jusqu’à ce qu’elle soit alignée
et nivelée avec le cadrage.
Si un mouvement inférieur est souhaité, considérer la mise en place d’un lit de
mortier optionnel.
Installer un lit de mortier (Optionnel)
REMARQUE: Si un lit de mortier est installé, le coussinet n’est pas requis.
Retirer la baignoire et le patin de l’alcôve.
REMARQUE: Ne pas utiliser de plâtre dur ou de pâte à joint pour cette application
car ces produits ne procurent pas de support structurel adéquat.
REMARQUE: Les blocs de renfort de la baignoire doivent s’appuyer directement sur
le sol brut.
Construire une digue pour garder le matériau de sol à l’écart de l’emplacement du
drain.
1064908-2-C 16 Sterling

Positionner la baignoire (cont.)
Étaler une couche de mortier de 2″(5,1 cm) sur le sous-plancher, en l’étalant de
manière à ce que chaque zone de la baignoire qui sera en contact avec le
sous-plancher ait du mortier. Ne pas étaler le mortier autour du drain. Laisser de
l’espace au mortier pour s’étendre par le poids de la baignoire.
Déplacer immédiatement la baignoire à sa place.
S’assurer que la baignoire soit nivelée et qu’elle repose sur tous les supports.
Nettoyer la baignoire pour réduire le risque d’endommagement de la surface.
Placer une bâche propre ou matière similaire au fond de la baignoire et sur le
rebord extérieur de la baignoire. Veiller à ne pas rayer la surface de l’unité.
Coloque la bañera
Instale el montaje del desagüe y rebosadero en la bañera según las instrucciones
del fabricante del desagüe.
AVISO: Para bañeras con refuerzos de faldón: Levante la bañera sosteniéndola de
varios puntos laterales para moverla a su lugar. No levante ni mueva la bañera
sosteniéndola por el faldón ni por los refuerzos del faldón que se encuentran debajo
del borde de la bañera.
AVISO: Si la bañera se instala en un subpiso que no sea de madera contrachapada, es
posible que con el tiempo se produzcan rechinidos. Para evitar los rechinidos coloque
un material acolchado entre la bañera y el subpiso, colocado debajo de los soportes
de la bañera. Recomendamos un material acolchado de lona de hilo de polipropileno
encolado de uso para jardinería o material de envolver doméstico de hilo encolado.
No utilice fieltro de techar.
Coloque el material acolchado debajo de los soportes de la bañera.
Coloque y ajuste la bañera hasta que el filo exterior quede al ras con la estructura
de postes de madera.
Verifique que la bañera esté a nivel y bien apoyada en el subpiso.
Si la bañera no está a nivel, acuñe con cuñas de metal, madera u otro material
duradero. Cambie la posición y acuñe la bañera hasta que quede alineada con la
estructura de postes de maderayanivel.
Si se desea menos movimiento, considere la instalación de una capa opcional de
cemento mortero.
Instale una capa de cemento mortero (opcional)
NOTA: Si va a instalar una capa de cemento mortero, el protector no se requiere.
Saque la bañera y el material protector del encajonado entre tres paredes.
NOTA: No utilice yeso, cemento de yeso o pasta para paneles de yeso con esta
aplicación, puesto que no proporcionarán el soporte estructural adecuado.
NOTA: Los soportes de la bañera deben descansar directamente sobre el subpiso.
Construya una barrera para que el revestimiento del piso no cubra la zona de
desagüe.
Aplique una capa de 2″(5,1 cm) de cemento mortero en el subpiso, untando de
manera que las áreas de la bañera que harán contacto con el subpiso tengan
cemento mortero. No extienda el cemento mortero en el área del desagüe. Deje
lugar para que el cemento mortero se expanda con el peso de la bañera.
Inmediatamente coloque la bañera en su lugar.
Verifique que la bañera esté nivelada y apoyada sobre todos los soportes.
Sterling 17 1064908-2-C

Coloque la bañera (cont.)
Limpie la bañera para reducir el riesgo de daños a la superficie.
Coloque una lona limpia u otro material similar en el fondo y sobre el filo exterior
de la bañera. Tenga cuidado de no rayar la superficie de la unidad.
5. Secure the Bath
NOTE: If decreased movement is desired, consider installing an optional mortar
cement bed following the ″Install a Mortar Cement Bed″steps.
NOTE: To avoid damaging the finish of the bath, make sure that there is a drop cloth
or other protective liner in the bath before proceeding.
Secure the Apron
Drill two 1/16″(2 mm) pilot holes through each apron flange and into a stud.
Fasten each apron flange to the stud using non-tapered flathead screws.
NOTE: If the apron flanges have broken off from the apron, ensure that the apron is
held in place by the wooden blocks (previously installed). If a baseboard will be
installed at the apron, drill pilot holes and fasten the apron to the wooden blocks.
Secure the Bath
NOTE: Attach the bath using the support clips (provided). Refer to the ″Roughing-In″
section for proper placement.
Install roofing nails or flathead screws through the apron extension side tabs into
the studs.
Verify the studs are within 1/8″(3 mm) of the bath at the recommended support
clip or screw locations. Shim if necessary.
At the side of the stud, position the bottom lip of the support clip under the
flange of the bath, as shown.
Slide the support clip into place between the center of the stud and the bath.
Using a pliers, bend the tab of the support clip over the bath flange.
Repeat these steps for the remaining support clips.
Nail
Clou
Clavo
Stud/Montant/Poste de madera
Bath/Baignoire/Bañera
Attachment Clip
Clip d'attache
Clip de sujeción
Apron Flanges
Brides de bandeau
Rebordes del faldón
Bath Flange
Bride de la baignoire
Reborde de la bañera
1064908-2-C 18 Sterling

Secure the Bath (cont.)
Secure the support clips to the studs with truss head screws.
Sécuriser la baignoire
REMARQUE: Si un mouvement inférieur est souhaité, considérer la mise en place
d’un lit de mortier optionnel en suivant les étapes ″Installer un lit de mortier″.
REMARQUE: Pour éviter tout endommagement de la finition de la baignoire,
s’assurer de la présence d’une toile de protection ou d’un autre revêtement de
protection dans la baignoire avant de continuer.
Sécuriser le bandeau
Percer deux trous pilotes de 1/16″(2 mm) dans chaque bride de bandeau et dans
un montant. Attacher chaque bride de bandeau sur le montant en utilisant des vis
à tête plate non coniques.
REMARQUE: Si les brides de bandeau sont cassées du bandeau, s’assurer que le
bandeau est maintenu en place par des blocs en bois (préalablement installés). Si une
installation de plancher au bandeau est planifiée, percer des trous-pilotes et attacher
le bandeau aux blocs de bois.
Sécuriser la baignoire
REMARQUE: Fixer la baignoire en utilisant les clips de support (fournis). Se référer à
la section ″Plan de raccordement″pour la mise en place correcte.
Installer des clous pour toiture ou des vis à tête plate à travers les pattes latérales
d’extension du bandeau dans les montants.
Vérifier que les montants se trouvent dans un espace de 1/8″(3 mm) de la
baignoire aux emplacements recommandés pour les clips de support ou les vis.
Caler si nécessaire.
Sur le côté du montant, positionner la lèvre inférieure du clip de support sous la
bride de la baignoire tel qu’illustré.
Faire glisser le clip de support en place entre le centre du montant et la baignoire.
Utiliser des pinces pour courber la patte du clip de support par-dessus la bride de
la baignoire.
Répéter ces étapes pour les clips de support restants.
Fixer les clips de support en place sur les montants avec des vis à tête bombée.
Fije la bañera
NOTA: Si se desea menos movimiento, considere la instalación de una capa opcional
de cemento mortero siguiendo los pasos de la sección ″Instale una capa de cemento
mortero″.
NOTA: Para evitar dañar el acabado de la bañera, asegúrese de colocar un trapo u
otro protector en la bañera antes de continuar.
Fije el faldón
Taladre dos orificios guía de 1/16″(2 mm) a través de cada reborde del faldón y
dentro de un poste de madera. Fije cada reborde de faldón a los postes de madera
con tornillos de cabeza plana no cónica.
Sterling 19 1064908-2-C

Fije la bañera (cont.)
NOTA: Si los rebordes de faldón se han roto del faldón, asegúrese de que el faldón
esté sujeto en su lugar mediante los bloques de madera (previamente instalados). Si
va a instalar un zócalo en el faldón, taladre orificios guía y fije el faldón a los bloques
de madera.
Fije la bañera
NOTA: Fije la bañera utilizando los clips de soporte (provistos). Consulte la sección
″Diagrama de instalación″para el lugar de instalación correcto.
Instale clavos de techar o tornillos de cabeza plana a través de las lengüetas
laterales de extensión del faldón y dentro de los postes de madera.
Verifique que los postes de madera estén dentro de 1/8″(3 mm) de la bañera en
los lugares recomendados para los clips de soporte o tornillos. Utilice cuñas si es
necesario.
En el lado del poste de madera, coloque el labio inferior del clip de soporte debajo
del reborde de la bañera, como se muestra.
Deslice el clip de soporte en su lugar entre el centro del poste y la bañera.
Utilice unas pinzas para doblar la lengüeta del clip de soporte sobre el reborde de
la bañera.
Repita estos pasos con los demás clips de soporte.
Fije los clips de soporte a los postes de madera con tornillos de cabeza reforzada.
6. Pre-Fit the Wall Surrounds
23
1
Wall Tab
Languette du mur
Lengüeta de la pared
Pin
Tige
Clavija
Roofing Nail
Clou pour toiture
Clavo de techar
Wall Flange
Bride du mur
Reborde de la pared
Bath Slot
Rainure de
la baignoire
Ranura de
la bañera
Wall Slot
Rainure du mur
Ranura de la
pared
1064908-2-C 20 Sterling
