Installation Guide
Single-Control Bath and Shower Trim
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-T11552 K-T11553
1064111-2-A

IMPORTANT INSTRUCTIONS
WARNING: Risk of scalding or other severe injury.
•Before completing installation, the installer must set the
maximum water temperature setting of this valve to minimize the
risks associated with scalding hazards according to ASTM F 444.
•Do not install a shut-off device on either outlet of this valve. The
installation of any such device may create a cross-flow condition
at the valve and affect the water temperature.
•Factors that change the temperature of the water supplied to the
valve, such as seasonal water temperature changes, and water
heater replacement or servicing, will change the maximum water
temperature supplied by the valve and may create a scalding
hazard. The pressure-balanced valve will not compensate for
changes in the water supply temperature; adjust the maximum
water temperature setting of this pressure-balanced valve when
such changes occur.
•Pressure-balanced valves may not provide protection against
scalding if there is a failure of other temperature-limiting devices
elsewhere in the plumbing system.
WARNING: Risk of product damage. Only silicone based
lubricants should be used with these valves. Use of petroleum
based lubricants on the valve is harmful to the O-rings, seals,
and plastic components. Use of petroleum based lubricants will
void the warranty.
The installer is responsible for installing the valve and adjusting the
maximum water temperature of this pressure-balanced valve
according to instructions.
This valve meets or exceeds ANSI A112.18.1 and ASSE 1016.
If you do not understand any of the installation or temperature
adjustment instructions in this document, in the United States please
contact our Customer Service Department at 1-800-4-KOHLER.
Outside the U.S., please contact your distributor.
IMPORTANT NOTICE TO INSTALLERS! Please fill in the blanks in
the information box in the Homeowners Guide and on the valve label.
Retain the Homeowners Guide for future reference.
1064111-2-A 2 Kohler Co.

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
CAUTION: Risk of personal injury. The water temperature
should never be set above 120° F (49° C).
Observe all local plumbing and building codes.
The finished wall or bath/shower unit must be installed prior to
installing this trim.
Before installing the trim, determine if the maximum water
temperature is acceptable to the user. If temperature adjustment is
needed, refer to the ″Optional Temperature Limiting Adjustment″
section of this guide.
The valve shuts off by water pressure. Do not force the handle in
any direction. To turn the valve off, gently turn it to the ″OFF″
position.
Shut off the main water supply.
Refer to the caulk or silicone sealant manufacturer’s instructions
for preferred caulking techniques.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Assorted
Screwdrivers
Strap
Wrench
Plumbers
Putty
Hex Wrench
Thread Sealant
Tape
Caulk or
Silicone Sealant
Thermometer
Kohler Co. 3 1064111-2-A

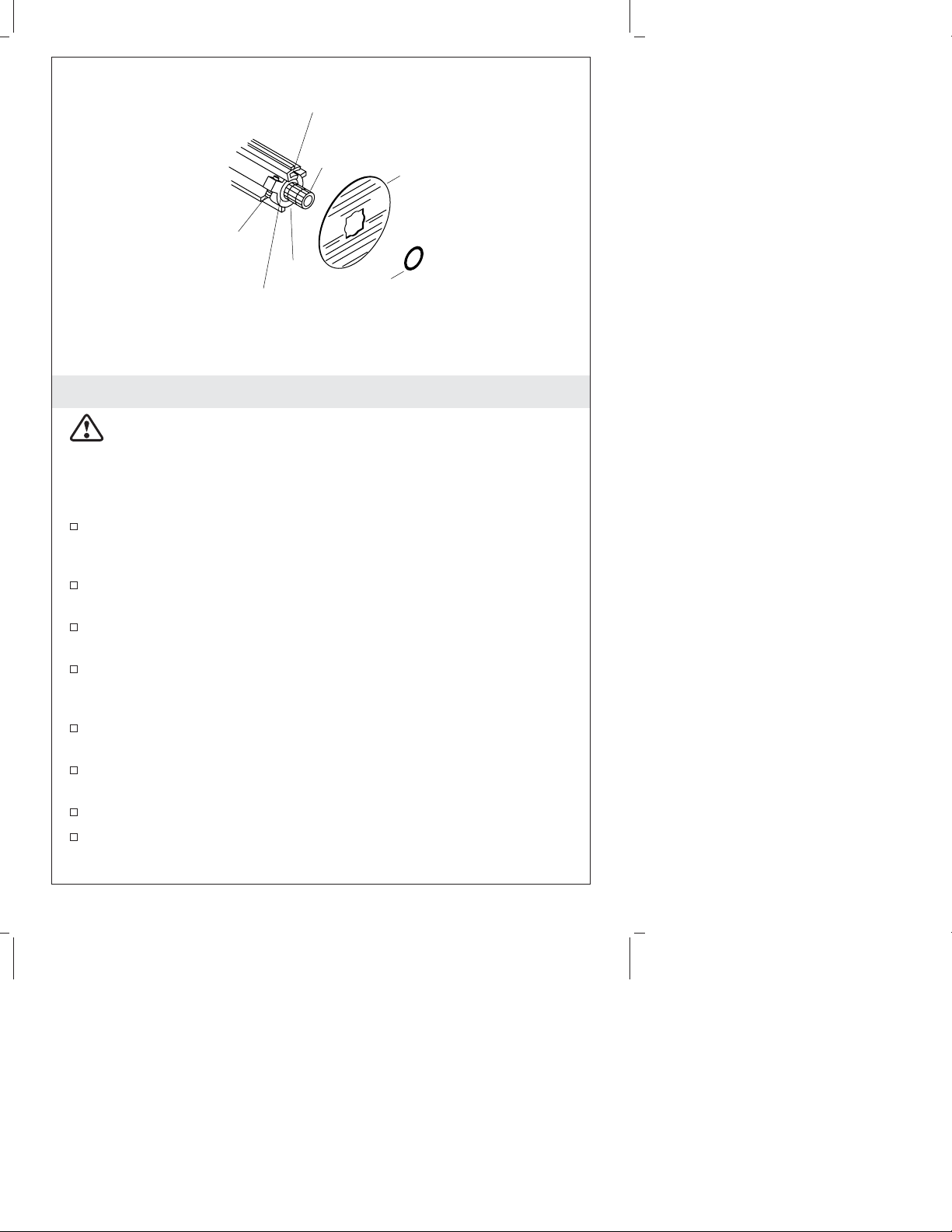

1. Optional Temperature Limiting Adjustment
CAUTION: Risk of personal injury. The water temperature
should never be set above 120°F (49°C).
NOTE: Do not remove the O-ring and collar at this time. Removing
the O-ring and collar will change the factory setting for the
maximum water temperature.
Turn the valve clockwise to the full open position and let the hot
water run for several minutes. Position a thermometer in the
water stream and check the temperature.
If the water temperature does not require changes, proceed to
the ″Install the Spout″section of this guide.
For minor water temperature changes, adjust the setscrew, and
recheck the water temperature.
For major water temperature changes, remove the O-ring and
collar from the valve stem. Slowly rotate the valve stem until the
desired maximum water temperature is reached.
Reinstall the collar on the valve stem with the setscrew against
the side of the tab.
Reinstall the O-ring, rotate the valve stem counterclockwise to
shut the water off.
Recheck the water temperature.
Complete the information on the valve label (if supplied).
Setscrew
O-Ring O-Ring
Tab
Valve
Stem Valve
Label
Collar
1064111-2-A 4 Kohler Co.

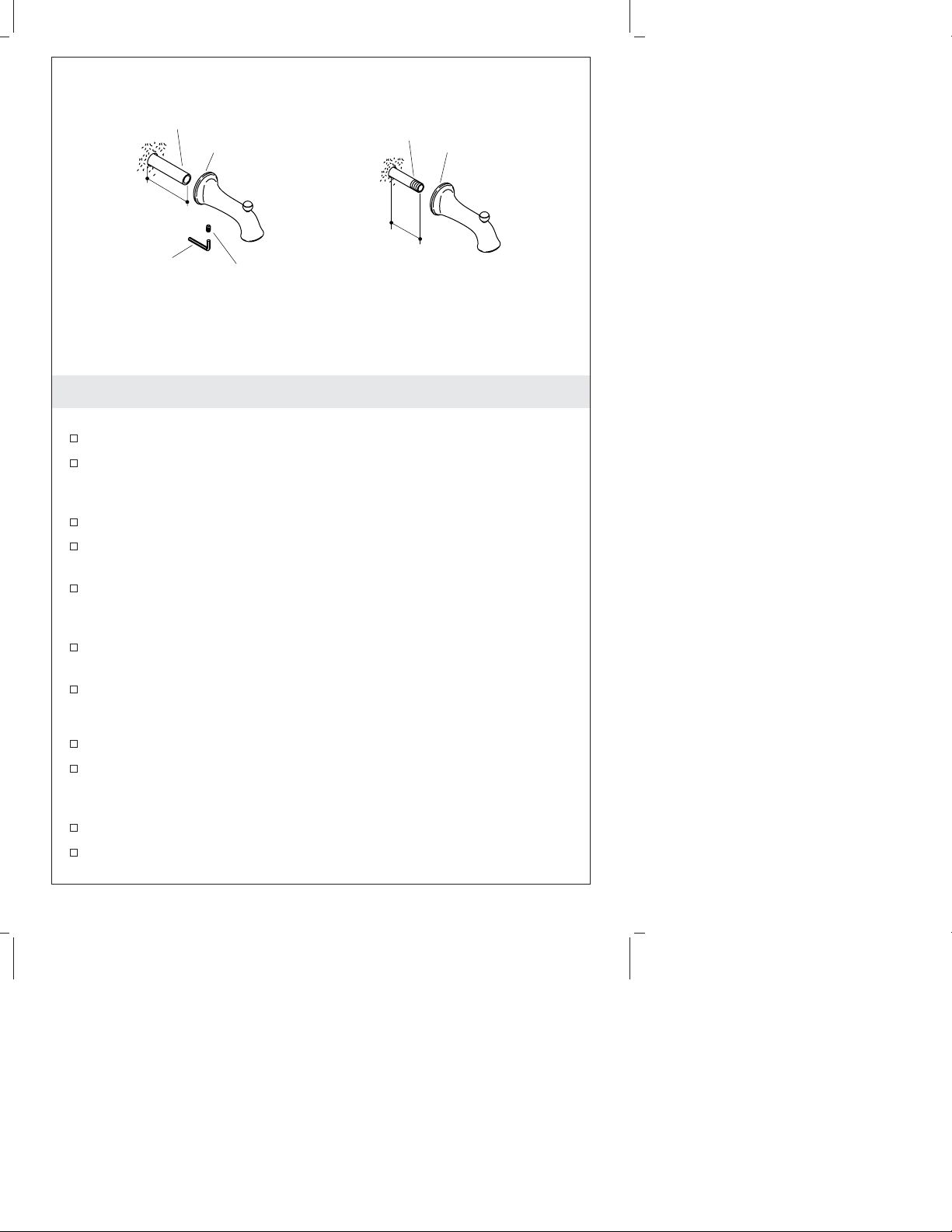

2. Install the Spout
Slip-Fit Spout
Remove the temporary nipple from the bath elbow.
Apply thread sealant tape to the bath elbow, then install a 1/2″
copper tube to extend from 2″(5.1 cm) to 2-5/8″(6.7 cm) beyond
the finished wall.
Smooth the edges of the copper tubing.
Loosen the setscrew from underneath the spout with a 5/32″hex
wrench.
Apply a bead of plumbers putty or other sealant around the
spout base. Leave a small gap free of putty or other sealant at the
bottom of the spout base.
Slide the spout onto the copper tubing, push the spout base
against the finished wall, then carefully retighten the setscrew.
Remove excess putty.
Threaded Spout
Remove the temporary nipple from the bath elbow.
Apply thread sealant tape to the bath elbow, then install a 1/2″
nipple to the bath elbow to extend 4-1/4″(10.8 cm) beyond the
finished wall.
Apply thread sealant tape to the pipe nipple.
Apply a bead of plumbers putty or other sealant to the spout
base.
Setscrew
Copper Tube
Slip-Fit Spout
Nipple
Threaded Spout
Apply plumbers
putty.
Apply plumbers
putty.
4-1/4"
(10.8 cm)
2" (5.1 cm) -
2-5/8" (6.7 cm)
5/32" Hex
Wrench
Kohler Co. 5 1064111-2-A

Install the Spout (cont.)
Apply thread sealant to the nipple and install the spout to the
nipple.
Using a clean strap wrench, carefully tighten the spout to the
nipple.
Remove excess putty.
1064111-2-A 6 Kohler Co.

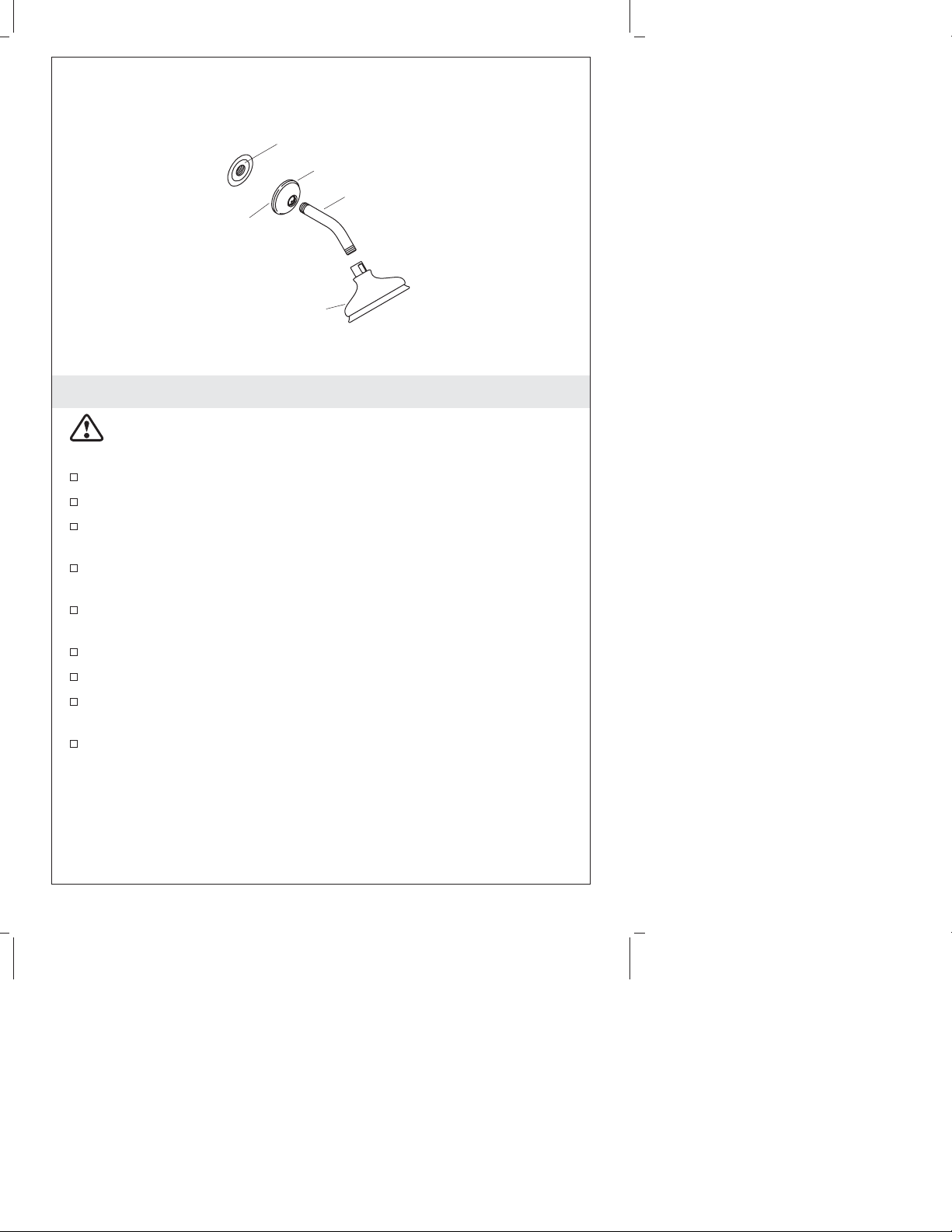

3. Install the Showerhead
CAUTION: Risk of product damage. To avoid clogging the
showerhead spray outlets, use thread sealant tape on the shower
arm threads. Do not use thread sealant compound (pipe dope).
Remove the temporary nipple from the shower elbow.
Apply thread sealant tape to the long end of the shower arm.
Using a clean strap wrench, secure the long end of the shower
arm to the shower elbow.
Apply a bead of plumbers putty or other sealant to the back of
the escutcheon according to the putty manufacturer’s instructions.
Slide the escutcheon onto the shower arm and press the
escutcheon against the finished wall.
Remove all excess putty.
Turn the main water supply on.
Run hot and cold water through the shower arm to flush out dirt
and debris.
Apply thread sealant tape to the short end of the shower arm.
Thread the showerhead onto the shower arm.
Apply
plumbers
putty.
Shower Arm
Shower Elbow
Escutcheon
Showerhead
Kohler Co. 7 1064111-2-A

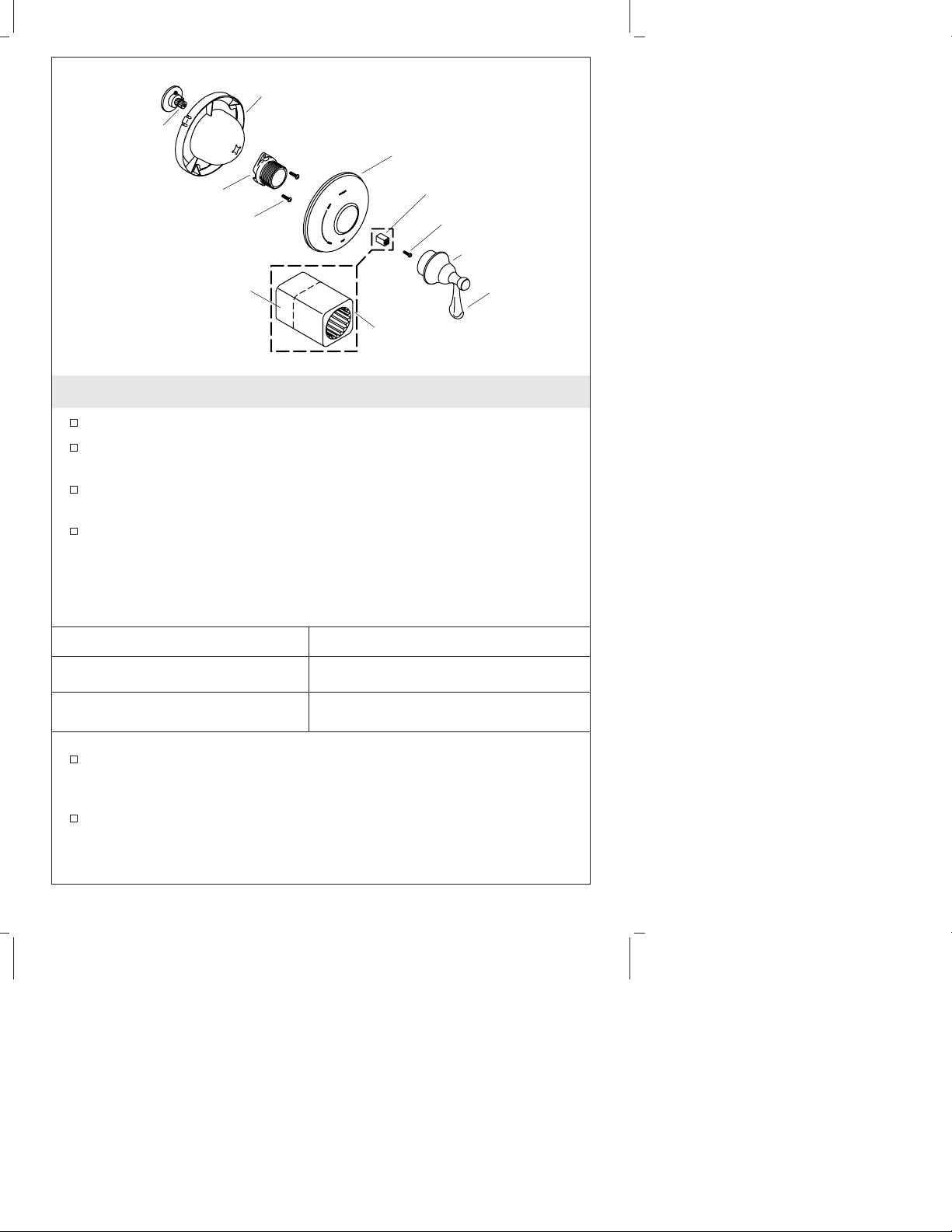

4. Install the Faceplate and Handle
Remove and discard the plaster guard and/or dome, if installed.
Position the retainer onto the valve stem. Secure the retainer to
the valve stem with the two #10-24 x 3/4″screws.
Place the escutcheon over the threads of the retainer. The notch
on the escutcheon should be in the 6 o’clock position.
Rotate the valve stem fully counterclockwise to the ″OFF″
position.
IMPORTANT! There is a short end and a deep end on the stem
adapter. Select the proper end to be placed on the valve stem based
on the finished wall depth.
Finished Wall Depth Stem Adapter Direction
3/16″(5 mm) to 1/2″(1.3 cm) Place the deep end over the valve stem
1/2″(1.3 cm) to 3/4″(1.9 cm) Place the short end over the valve stem
Position the stem adapter onto the valve stem with the flat sides
of the stem adapter as horizontal and vertical as possible.
Secure the stem adapter to the valve stem with the #8-32 x 5/8″
screw.
Align and hold the handle in the ″Off″position. Thread the
bonnet clockwise onto the retainer.
Short End
Retainer
Escutcheon
Stem Adapter
Deep End
Valve Stem
Bonnet
Handle
#8-32 x 5/8" Screw
Discard plaster
guard.
#10-24 x 3/4"
Screw
1064111-2-A 8 Kohler Co.

Guide d’installation
Baignoire mono-contrôle et garniture de
douche
INSTRUCTIONS IMPORTANTES
À LIRE ET À LAISSER AU CLIENT
AVERTISSEMENT : Risque de brûlures ou autres blessures
graves.
•Avant de commencer l’installation, l’installateur doit régler la
température maximale de l’eau de cette valve pour réduire au
minimum les risques de brûlures, ceci conformément à la norme
ASTM F 444.
•Ne pas installer un dispositif d’arrêt sur les sorties de cette valve.
L’installation d’un tel dispositif peut créer une condition de débit
croisé au régulateur et modifier la température de l’eau.
•Les facteurs qui changent la température de l’eau fournie à cette
valve, tels que les changements de température d’eau saisonniers,
et le remplacement ou l’entretien du chauffe-eau, changeront la
température maximale de l’eau fournie par le régulateur et
pourront présenter un danger de brûlures. La valve à pression
réguléene compensera pas les changements de température
d’alimentation d’eau; ajuster la température maximale de cette
valve à pression équilibrée si de tels changements se produisent.
•Les valves à pression équilibrée peuvent ne pas assurer une
protection contre les brûlures en cas de défaillance d’autres
dispositifs de limitation de température installés ailleurs sur le
réseau de plomberie.
AVERTISSEMENT : Risque d’endommagement du produit.
Seuls des lubrifiants à base de silicone devraient être utilisés
avec ces valves. L’usage de lubrifiants à base de pétrole sur la
valve est nuisible pour les joints toriques, les étanchéités, et les
composants en plastique. L’utilisation de lubrifiants à base de
pétrole annulera la garantie.
L’installateur est responsable de l’installation de la valve et du
réglage de la température maximale de l’eau de cette valve à pression
équilibrée conformément aux instructions.
Kohler Co. Français-1 1064111-2-A

INSTRUCTIONS IMPORTANTES (cont.)
Cette valve satisfait ou excède les exigences des normes ANSI
A112.18.1M et ASSE 1016.
S’il ne vous est pas possible de comprendre les instructions
d’installation ou de réglage de la température données par ce
document, veuillez contacter notre département du service clientèle
aux États-Unis.1-800-4-KOHLER. Hors des États-Unis, veuillez
contacter votre distributeur.
AVIS IMPORTANT AUX INSTALLATEURS! Veuillez remplir le
coupon dans le guide du propriétaire ainsi que sur l’étiquette de la
valve. Conserver le guide du propriétaire pour future référence.
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
ATTENTION : Risque de blessures corporelles. La température
de l’eau ne devrait jamais être supérieure à 120°F (49°C).
Respecter tous les codes de plomberie et de bâtiment locaux.
Le mur fini ou la baignoire/douche doit être installé avant
d’installer cette garniture.
Tournevis
assortis
Clé à sangle
Mastic de
plombier
Clé hexagonale Joint en silicone
Thermomètre
Joint d'étanchéité
pour filetage
1064111-2-A Français-2 Kohler Co.

Avant de commencer (cont.)
Avant d’installer la garniture, déterminer si la température
maximum de l’eau est acceptable. S’il un réglage de température
est nécessaire, se référer à la section ″Réglage optionnel de
limitation de température″de ce guide.
La valve s’arrête par pression d’eau. Ne forcer la poignée dans
aucune direction. Pour fermer la valve, la tourner doucement sur
la position ″OFF″.
Couper l’alimentation d’eau principale.
Se référer aux instructions du fabricant du mastic ou de la
silicone pour les techniques préférées d’application de mastic.
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
Kohler Co. Français-3 1064111-2-A

1. Réglage optionnel de limitation de la température d’eau
ATTENTION : Risque de blessures corporelles. La température
de l’eau ne devrait jamais être supérieure à 120°F (49°C).
REMARQUE : Ne pas retirer le joint torique ou le collier pour le
moment. Retirer le joint torique changerait le réglage d’usine de la
température maximale de l’eau.
Tourner la valve vers la droite à la position ouverte et laisser
couler l’eau chaude pendant quelques minutes. Placer un
thermomètre dans le courant d’eau et vérifier la température.
Si la température ne nécessite pas de changements, procéder à la
section ″Installer le bec″de ce guide.
Pour de petits changements de température, ajuster la vis de
serrage, et re-vérifier la température d’eau.
Pour de grands changements de température, retirer le joint
torique et le collier de la tige de la valve. Tourner lentement la
tige de la valve jusqu’à atteindre la température maximale
désirée.
Réinstaller le collier sur la tige de la valve de manière à placer la
vis de retenue contre la languette.
Réinstaller le joint torique, tourner la tige de la valve vers la
gauche pour arrêter l’eau.
Vérifier de nouveau la température de l’eau.
Compléter l’information sur l’étiquette de la valve (si fournie).
Vis de
retenue
Tige de
la valve
Étiquette
de la
valve
Collier Joint
torique
Joint
torique
Languette
1064111-2-A Français-4 Kohler Co.

2. Installer le bec
Bec pivotant
Retirer le mamelon temporaire du coude de la baignoire.
Appliquer un ruban d’étanchéité pour filetage au coude de la
baignoire et installer un tube en cuivre de 1/2″de manière à ce
qu’il s’étende de 2″(5,1 cm) à 2-5/8″(6,7 cm) du mur fini.
Lisser les rebords de la tuyauterie en cuivre.
Desserrer en partie la vis de retenue du bec à l’aide d’une clé
hexagonale de 5/32″.
Appliquer du mastic d’étanchéité ou un produit semblable autour
de la base du bec. Laisser un petit espace dégagé sans mastic ou
autre produit d’étanchéité à la base du bec.
Glisser le bec sur la tuyauterie en cuivre, presser la base du bec
contre le mur fini, puis resserrer délicatement la vis de serrage.
Retirer tout excédent de mastic.
Bec fileté
Retirer le mamelon temporaire du coude de la baignoire.
Appliquer un ruban d’étanchéité pour tige filetée et installer un
mamelon de 1/2″au coude de la baignoire pour prolonger le
raccordement au delà de 4/1/4″(10,8 cm) au-delà du mur fini.
Appliquer un ruban d’étanchéité au mamelon du tuyau.
Appliquer du mastic de plombier ou autre produit d’étanchéité à
la base du bec.
Vis de retenue
Tube en cuivre
Bec pivotant
Mamelon
Bec fileté
Appliquer du
mastic de
plomberie.
Appliquer du
mastic de
plomberie.
4-1/4"
(10,8 cm)
2" (5,1 cm) -
2-5/8" (6,7 cm)
Clé hexagonale
de 5/32"
Kohler Co. Français-5 1064111-2-A

Installer le bec (cont.)
Appliquer un ruban d’étanchéité sur le mamelon et installer le
bec sur ce dernier.
En utilisant une clé à sangle, serrer délicatement le bec au
mamelon.
Retirer tout excédent de mastic.
1064111-2-A Français-6 Kohler Co.

3. Installer la pomme de douche
ATTENTION : Risque d’endommagement du produit. Pour
éviter de boucher les orifices de la pomme de douche, utiliser du
ruban d’étanchéité sur la tige filetée du bras de douche. Ne pas
utiliser de joint d’étanchéité pour filetage (colle à tuyau).
Retirer le mamelon temporaire du coude de la douche.
Appliquer du ruban d’étanchéité pour filetage à la longue
extrémité du bras de douche.
En utilisant une clé à sangle propre, sécuriser la longue extrémité
du bras de douche au coude.
Appliquer du mastic d’étanchéité ou un produit semblable sur le
dos de bec selon la notice du fabricant du mastic.
Glisser l’applique sur le bras de douche et la presser contre le
mur fini.
Retirer tout excédent de mastic.
Ouvrir l’alimentation d’eau principale.
Faire couler l’eau chaude et l’eau froide dans le bras de douche
pour évacuer tout débris.
Appliquer du ruban d’étanchéité pour filetage à la courte
extrémité du bras de douche. Visser la pomme de douche sur le
bras de douche.
Appliquer du
mastic de
plomberie.
Bras de douche
Coude de douche
Applique
Pomme
de douche
Kohler Co. Français-7 1064111-2-A

4. Installer le couvercle et la poignée
Retirer et jeter le renfort en plâtre et/ou dôme, s’il est installé.
Positionner la rétention sur la tige de la valve. Sécuriser la
rétention sur la tige de la valve avec les deux vis #10-24 x 3/4″.
Placer l’applique sur le filetage de la rétention. L’encoche sur
l’applique devrait être en position 6 heures.
Pivoter la tige de la valve complètement vers la gauche à la
position fermée ″OFF″.
IMPORTANT ! Il y a une extrémité courte et une profonde sur
l’adaptateur de tige. Sélectionner la propre extrémité à placer sur la
tige de valve basée sur l’épaisseur du mur fini.
Épaisseur du mur fini Direction adaptateur de tige
3/16″(5 mm) à 1/2″(1,3 cm) Placer l’extrémité profonde sur la
tige de la valve.
1/2″(5 mm) à 3/4″(1,9 cm) Placer l’extrémité courte sur la tige
de la valve.
Positionner l’adaptateur de la tige sur la tige de valve avec les
côtés plats de l’adaptateur de tige aussi horizontalement et
verticalement que possible.
Sécuriser l’adaptateur de tige à la tige de la valve avec les vis
#8-32 x 5/8″.
Extrémité courte
Bague de retenue
Applique
Adaptateur de tige
Extrémité profonde
Tige de valve
Chapeau
Poignée
Vis #8-32 x 5/8"
Jeter le renfort
en plâtre.
Vis #10-24 x 3/4"
1064111-2-A Français-8 Kohler Co.

Installer le couvercle et la poignée (cont.)
Aligner et maintenir la position en position fermée ″Off″. Visser le
chapeau vers la droite sur la rétention.
Kohler Co. Français-9 1064111-2-A

Guía de instalación
Guarnición de grifería monomando de bañera
y ducha
INSTRUCCIONES IMPORTANTES
ADVERTENCIA: Riesgo de quemaduras u otras lesiones
graves.
•Antes de terminar la instalación, el instalador debe ajustar la
temperatura máxima del agua en la válvula para reducir el riesgo
de quemaduras, según la norma ASTM F 444.
•No instale llaves de paso en ninguna de las salidas de esta
válvula. La instalación de tales dispositivos puede producir
contracorriente en la válvula y afectar la temperatura del agua.
•Los factores que cambian la temperatura del agua suministrada a
la válvula, tales como los cambios de temperatura debido a las
estaciones del año y el mantenimiento o reemplazo del calentador
de agua, afectarán la temperatura máxima del agua suministrada
por la válvula y pueden causar quemaduras. La válvula
reguladora de presión no compensará los cambios de temperatura
del agua; ajuste la temperatura máxima del agua de esta válvula
reguladora de presión cuando se produzcan tales cambios.
•Es posible que las válvulas reguladoras de presión no protejan
contra las quemaduras si otros aparatos de limitación de la
temperatura en el sistema de plomería no funcionan
correctamente.
ADVERTENCIA: Riesgo de daños al producto. Sólo se deben
utilizar lubricantes a base de silicona con estas válvulas. El uso
de lubricantes derivados del petróleo en la válvula puede dañar
los arosellos (O-rings), sellos y componentes de plástico. El uso
de lubricantes derivados del petróleo anulará la garantía.
El instalador tiene la responsabilidad de instalar la válvula y ajustar
la temperatura máxima del agua de esta válvula reguladora de
presión según las instrucciones.
Esta válvula cumple o excede las normas ANSI A112.18.1 y ASSE
1016.
Kohler Co. Español-1 1064111-2-A

INSTRUCCIONES IMPORTANTES (cont.)
Si usted no entiende las instrucciones de instalación o de ajuste de
temperatura contenidas en este documento, desde los Estados Unidos
llame a nuestro Departamento de Atención al Cliente, al
1-800-4-KOHLER. Fuera de los Estados Unidos, comuníquese con su
distribuidor.
¡AVISO IMPORTANTE A LOS INSTALADORES! Por favor, llene los
espacios en blanco del cuadro de información de la Guía del usuario y
en la etiqueta de la válvula. Guarde la Guía del usuario para referencia
futura.
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales. La temperatura
del agua nunca debe ajustarse a más de 120°F (49°C).
Cumpla con todos los códigos locales de plomería y construcción.
La pared acabada o la unidad de la bañera/ducha debe instalarse
antes que la guarnición.
Juego de
destornilladores
Llave de
correa
Masilla de
plomería
Llave hexagonal Sellador de silicona
Termómetro
Cinta selladora
de roscas
Kohler Co. Español-2 1064111-2-A

Antes de comenzar (cont.)
Antes de instalar la guarnición, determine si la temperatura
máxima del agua es aceptable para el usuario. Si es necesario
ajustar la temperatura, consulte la sección ″Ajuste opcional del
límite de temperatura″en este guía.
La presión del agua cierra la válvula. No fuerce la manija en
ninguna dirección. Para cerrar la válvula, gire suavemente a la
posición cerrada.
Cierre el suministro principal de agua.
Consulte las instrucciones del fabricante del sellador de silicona
para las técnicas adecuadas de aplicación del sellador.
Kohler Co. se reserva el derecho de modificar el diseño de los
productos sin previo aviso, tal como se especifica en la lista de
precios.
1064111-2-A Español-3 Kohler Co.
