Kohler K-15261 Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado
Widespread Lavatory Faucet
Robinet de lavabo à large entraxe
Grifería de lavabo de orificios separados
USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2007 Kohler Co.
K-15261, K-15265
1006602-2-A

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company product reflects the
true passion for design, craftsmanship, artistry, and innovation Kohler Company stands
for. We are confident its dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All the information in this guide is based upon the latest product information available
at the time of publication. At Kohler Company, we strive to fulfill our mission of
improving the level of gracious living for each person who is touched by our products
and services. We reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. If you encounter any installation or
performance problems, please call 1-800-4-KOHLER from within the USA, 1-800-964-5590
from within Canada, or 001-877-680-1310 from within Mexico.
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reflète la
véritable passion du design, d’artisanat, d’art et d’innovation représentant la compagnie
Kohler. Nous sommes confiants que sa fiabilité et beauté surpasseront vos exigences les
plus élevées, vous satisfaisant pendant les années à venir.
Toute l’information dans ce guide est basée sur la dernière disponible au moment de la
publication. A la compagnie Kohler, nous aspirons à remplir notre mission d’améliorer le
niveau de vie gracieux pour chaque individu affecté par nos produits et services. Nous
nous réservons le droit d’apporter toutes modifications aux caractéristiques, emballages
ou disponibilités des produits, et ceci à tout moment et sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. En cas de
problème d’installation ou de performance, veuillez composer le 1-800-4-KOHLER à
partir des É.U., le 1-800-964-5590 à partir du Canada, ou le 001-877-680-1310 à partir du
Mexique.
Gracias por elegir los productos Kohler
Gracias por elegir los productos de Kohler. Su producto de Kohler Company refleja la
verdadera pasión por el diseño, la mano de obra, la artesanía y la innovación que
forman parte de Kohler Company. Estamos seguros que su confiabilidad y belleza
excederán sus más altas expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la información más reciente
disponible al momento de publicación. En Kohler Company, nos esforzamos por alcanzar
nuestra misión de mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios en las
características, embalaje o disponibilidad del producto en cualquier momento, sin previo
aviso.
Dedique unos minutos para leer esta guía. Si tiene algún problema de instalación o
funcionamiento, llámenos al 1-800-4-KOHLER desde los EE.UU., 1-800-964-5590 desde
Canadá, ó 001-877-680-1310 desde México.
Important Information
CAUTION: Risk of personal injury. If the temperature is set too high, scalding
will occur. The water temperature should never be set above 120°F (49°C).

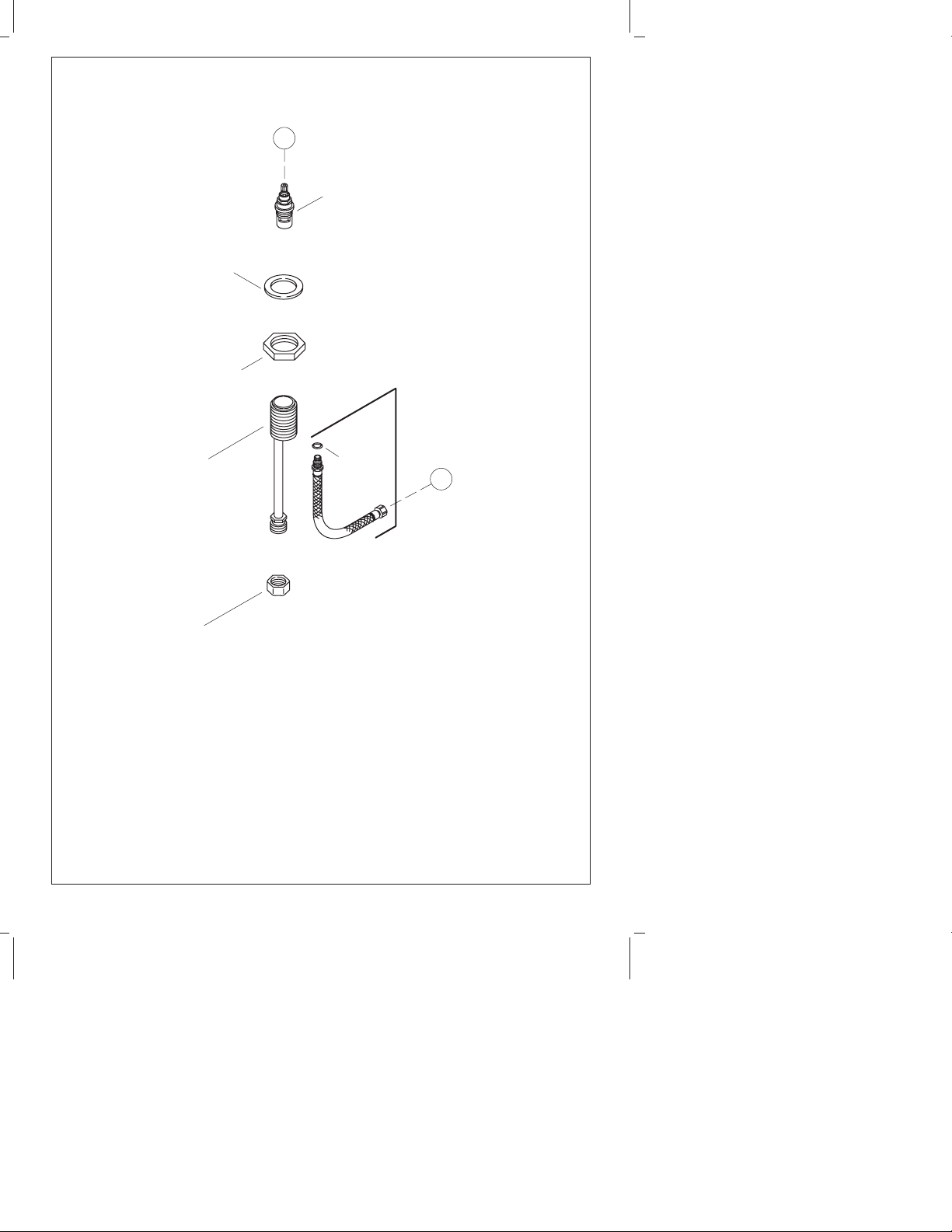

NOTE: The faucet pictured in these instructions may not have the same appearance
as the faucet you are installing. The installation procedures are the same. The ″Service
Parts″section at the back of these instructions shows the correct faucet.
1006602-2-A 2 Kohler Co.

Important Information (cont.)
Observe all local plumbing and building codes.
Shut off the main water supply.
The finished wall or bath/shower unit must be installed prior to installing this
trim.
The valve shuts off by water pressure. Do not force the handle in any direction. To
turn the valve off, gently turn it to the ″Off″position.
Kohler Co. reserves the right to make revisions in the design of faucets without
notice, as specified in the Price Book.
Renseignements importants
ATTENTION: Risque de blessures corporelles. Si la température est trop élevée,
des risques de brûlures peuvent avoir lieu. La température de l’eau ne devrait
jamais être supérieure à 120°F (49°C).
REMARQUE: Le robinet illustré dans ces instructions peut différer en apparance du
robinet à installer. Les procédures d’installation sont les mêmes. La section ″Pièces de
rechange″au dos de ces instructions illustre le robinet correct.
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Le mur fini ou la baignoire/douche doit être installé avant d’installer cette
garniture.
La valve s’arrête par pression d’eau. Ne forcer la poignée dans aucune direction.
Pour fermer la poignée, la tourner doucement sur la position ″Off″.
Kohler Co. se réserve le droit d’apporter toutes modifications au design des
robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.
Información importante
PRECAUCIÓN: Riesgo de lesiones personales. Si la temperatura se ajusta muy
alta, se producirán quemaduras. La temperatura del agua nunca debe ajustarse a
más de 120°F (49°C).
NOTA: La grifería ilustrada en estas instrucciones puede parecer diferente de la
grifería que va a instalar. Los procedimientos de instalación son los mismos. La
sección ″Piezas de repuesto″que se encuentra al final de estas instrucciones muestra
la grifería correcta.
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro principal de agua.
La pared acabada o la unidad de la bañera/ducha debe instalarse antes que la
guarnición.
La presión del agua cierra la válvula. No fuerce la manija en ninguna dirección.
Para cerrar la válvula, gire suavemente a la posición cerrada.
Kohler Co. se reserva el derecho de modificar el diseño de la grifería sin previo
aviso, tal como se especifica en la lista de precios.
Kohler Co. 3 1006602-2-A

Installation/Installation/Instalación
1
23
Plumbers Putty
Mastic de plombier
Masilla de plomería
Sealant Tape
Joint d'étanchéité pour filetage
Cinta selladora de roscas
Putty Ring (if included)
Anneau de mastic (si inclut)
Anillo para masilla (si se incluye)
Install and tighten nut.
Installer et serrer l'écrou.
Instale y apriete la
tuerca.
Wipe away the
excess sealant.
Essuyer l'excès
d'étanchéité.
Limpie el exceso
de sellador.
Apply plumbers putty.
Appliquer du mastic de plomberie.
Aplique masilla de plomería.
Apply plumbers putty.
Appliquer du mastic de plomberie.
Aplique masilla de plomería.
Notice: Do not overtighten!
Notice: Ne pas trop serrer !
Aviso: ¡No apriete demasiado!
Notice: Do not overtighten!
Notice: Ne pas trop serrer !
Aviso: ¡No apriete demasiado!
Tighten the nut.
Serrer l'écrou.
Apriete la tuerca.
Rags
Chiffons
Trapos
1006602-2-A 4 Kohler Co.

Installation/Installation/Instalación
45
67
9
8
Thread supply tee to shank with supply
tee aligned as shown.
Visser le T d'alimentation sur le manche
avec le T d'alimentation aligné comme
illustré.
Enrosque la T de suministro al vástago
con la T de suministro alineada como se
muestra.
Insert rubber washer and gasket into
supply tee.
Insérer la rondelle en caoutchouc et le joint
d'étanchéité dans le T d'alimentation.
Inserte la arandela de goma y el empaque
en la T de suministro.
Gasket/Le joint/Empaque
Rubber Washer
Rondelle en caoutchouc
Arandela de goma
Thread hose into handle
valves.
Visser le tuyau sur les valves
à poignée.
Enrosque la manguera dentro
de las válvulas de las manijas .
Connect hoses to tee.
Raccorder les tuyaux au T.
Conecte las mangueras a la T.
Notice: Do not overtighten!
Notice: Ne pas trop serrer !
Aviso: ¡No apriete demasiado!
Notice:
Do not overtighten!
Notice: Ne pas trop serrer !
Aviso: ¡No apriete demasiado!
Kohler Co. 5 1006602-2-A

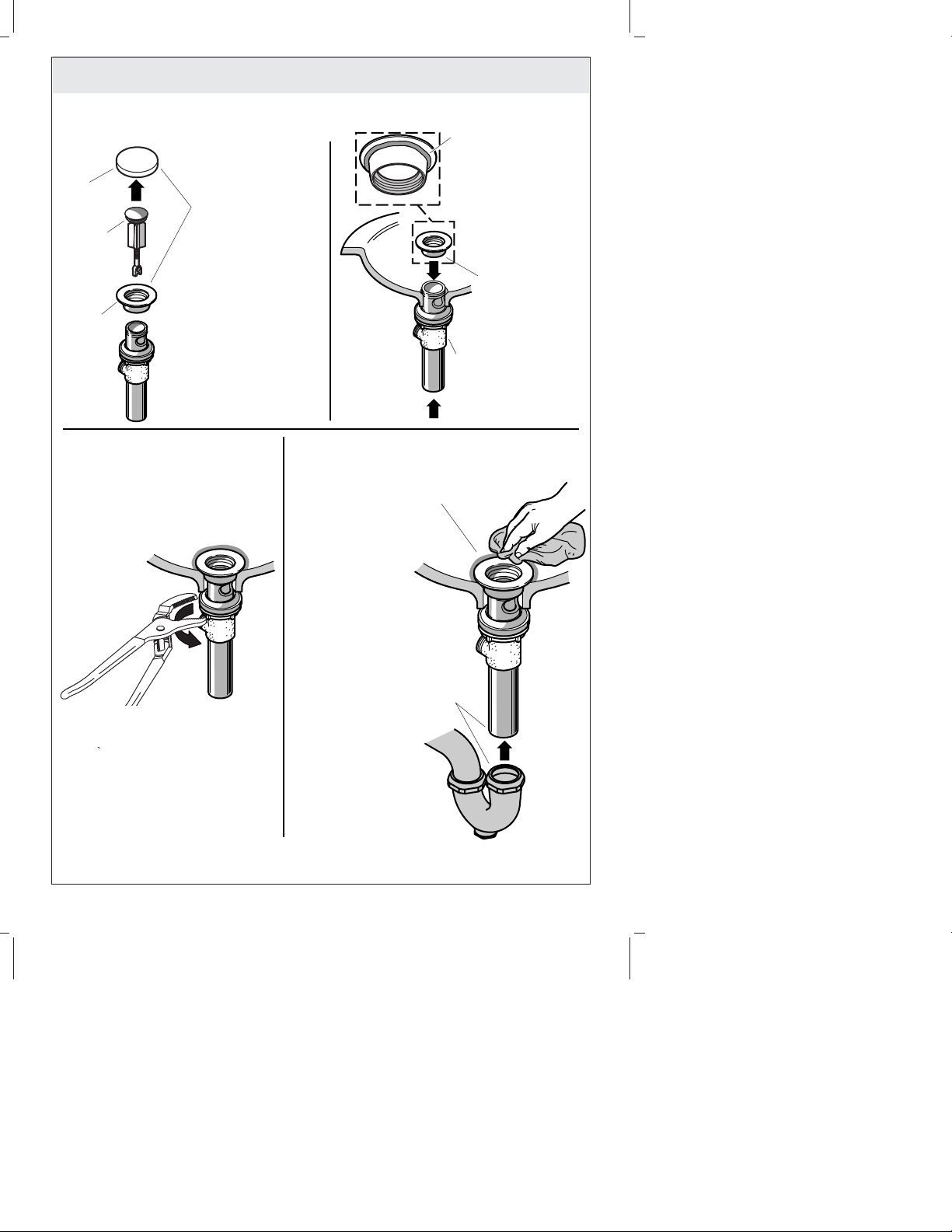

Installation/Installation/Instalación
12
34
Remove excess putty.
Retirer tout excédent mastic.
Limpie el exceso masilla de plomería.
a
a
Hold flange in place and
tighten the nut.
Maintenir la bride en place
serrer l'écrou.
Sostenga la brida en su lugar
y apriete la tuerca.
b
Rotate drain body so lift rod hole
faces back of fixture.
Pivoter le corps du drain de manière
à ce que l'orifice de la tige de levage
soit face à l'appareil.
Gire el cuerpo del desagüe de
manera que el orificio del tirador
quede orientado hacia atrás de la
unidad.
a
c
b
Apply plumbers
putty to flange.
Appliquer du mastic
de plombier sur
bride.
Aplique masilla de
plomería a la brida.
Attach flange.
Attacher bride.
Conecte la
brida.
Insert the assembly.
Insérer l'ensemble.
Inserte el montaje.
Disassemble stopper
cap and the flange.
Retirer couvercle en
plastique et bride.
Desensamble la tapa
del obturador y la
brida.

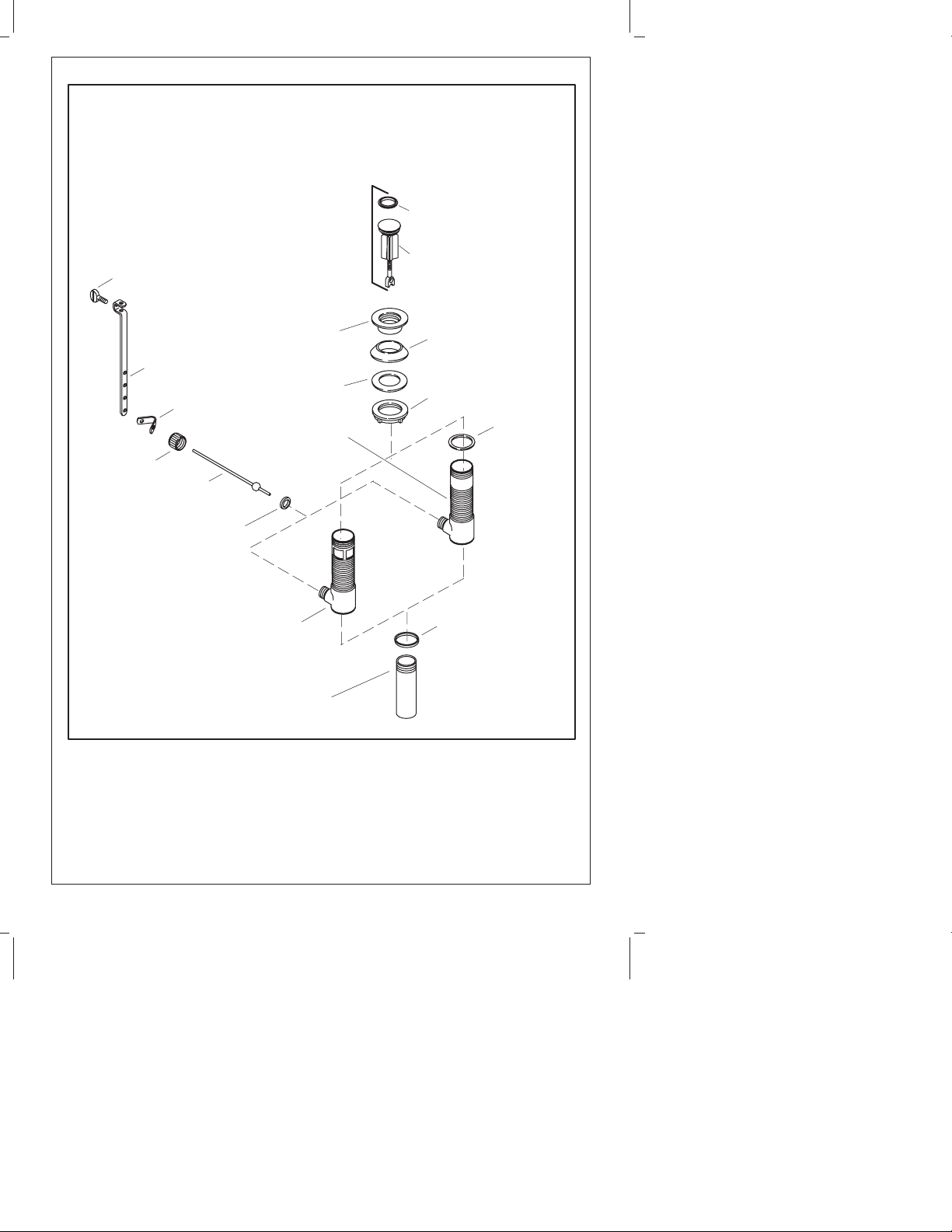

Drain/Drain/Desagüe
Connect the trap.
Connecter le siphon.
Conecte la trampa.
b
Cap
Couvercle
Tapón
Stopper
Arrêt
Obturador
Flange
Bride
Brida
1006602-2-A 6 Kohler Co.

Installation/Installation/Instalación

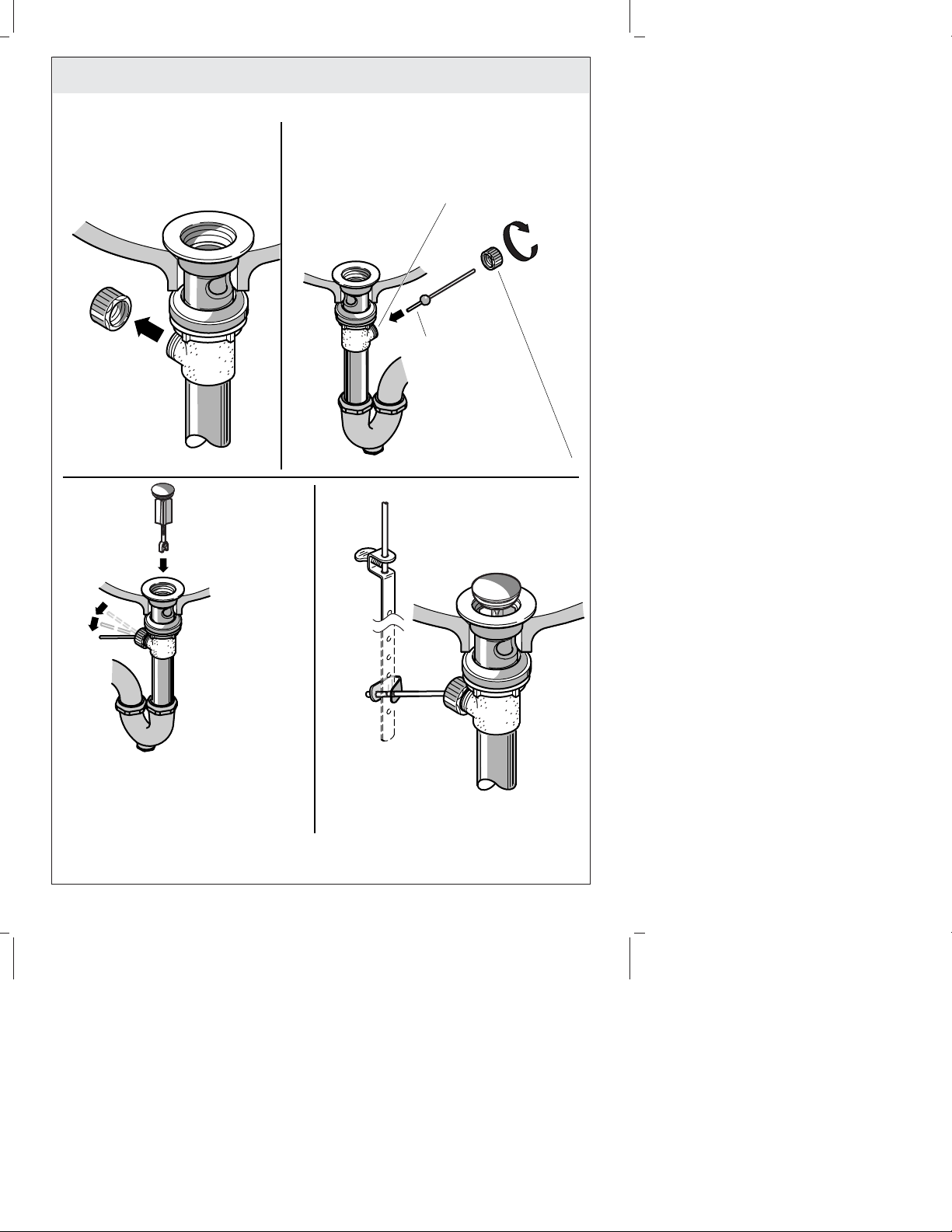

Remove rod nut.
Retirer l'écrou de la tige.
Retire la tuerca de la varilla.
Make sure seal is in place.
(Metal drains only)
S'assurer que le joint soit en place. ( Drains
métalliques uniquement)
Asegúrese de que el sello esté en su lugar.
( Sólo desagües de metal)
Insert rod.
Insérer la tige.
Inserte la varilla.
Insert stopper.
Insérer l'arrêt.
Inserte el obturador.
Push rod down to open drain.
Pousser la tige vers le bas pour
ouvrir le drain.
Presione la varilla hacia abajo para
abrir el desagüe.
Connect using clip.
Connecter avec un clip.
Conecte utilizando el clip.
Tighten thumbscrew.
Serrer la vis de serrage.
Apriete el tornillo de mariposa.
b
a
Tighten rod nut.
Serrer l'écrou de la tige.
Apriete la tuerca de la varilla.
c
b
b
a
a
56
78
Kohler Co. 7 1006602-2-A

Installation/Installation/Instalación
Care and Cleaning
For best results, keep the following in mind when caring for your KOHLER product:
•Use a mild detergent such as liquid dishwashing soap and warm water for
cleaning. Do not use abrasive cleaners that may scratch or dull the surface.
•Carefully read the cleaner product label to ensure the cleaner is safe for use on the
material.
•Always test your cleaning solution on an inconspicuous area before applying to
the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately after cleaner
application. Rinse and dry any overspray that lands on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a
brush or scouring pad to clean surfaces.
For detailed cleaning information and products to consider, visit www.kohler.com/clean.
To order Care & Cleaning information, call 1-800-456-4537 and press 1 for Kohler
Products and then 3 for Literature.
a
Check for leaks.
Vérifier s'il y a des fuites.
Verifique que no haya fugas.
Cold
Froid
Fría
Hot
Chaud
Caliente
Connect and tighten the
supply hoses.
Connecter et serrer les
tuyaux d'alimentation.
Conecte y apriete las
mangueras de suministro.
10 11
Reinstall aerator.
Réinstaller l'aérateur.
Vuelva a instalar el
aireador.
a
b
b
9
Remove aerator.
Retirer l'aérateur.
Quite el aireador.
Flush lines.
Vidangez les
conduites.
Haga circular agua
en las líneas.
1006602-2-A 8 Kohler Co.

Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de l’entretien de
votre produit KOHLER:
•Utiliser un détergent doux tel que liquide pour vaisselle et de l’eau chaude pour
nettoyer. Ne pas utiliser de nettoyants abrasifs car ils pourraient rayer ou abîmer
la surface.
•Lire attentivement l’étiquette du produit de nettoyage pour vérifier qu’il soit
adéquat à utiliser sur le matériau.
•Toujours tester la solution de nettoyage sur une surface la moins évidente avant
de l’appliquer sur la totalité de la surface.
•Ne pas permettre aux nettoyants de reposer sur la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau immédiatement après
l’application du nettoyant. Rincer et sécher tout éclaboussement sur les surfaces
avoisinantes.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau
abrasif tel que brosse ou éponges à récurer pour nettoyer les surfaces.
Pour l’information détaillée de nettoyage et des produits à considérer, visiter
www.kohler.com/clean. Pour commander des informations d’entretien et de nettoyage,
composer le 1-800-456-4537 puis presser 1 pour les produits Kohler et 3 pour littérature.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al limpiar su producto
KOHLER:
•Para la limpieza, utilice solamente un detergente suave como el jabón líquido para
lavar platos y agua tibia. No utilice limpiadores abrasivos que puedan rayar u
opacar la superficie.
•Lea atentamente la etiqueta del producto de limpieza para asegurar que no
presente riesgos al usarse en el material.
•Siempre pruebe la solución de limpieza en un área oculta antes de aplicarla a toda
la superficie.
•No deje por tiempo prolongado los limpiadores en la superficie.
•Limpie con un trapo y enjuague completa e inmediatamente con agua después de
aplicar limpiadores. Enjuague y seque las superficies cercanas que se hayan
rociado.
•Utilice una esponja o trapo suave y húmedo. Nunca utilice materiales abrasivos
como cepillos o estropajos de tallar para limpiar las superficies.
Para obtener información detallada de limpieza y los limpiadores a considerar, visite
www.kohler.com/clean. Para solicitar información sobre el cuidado y la limpieza, llame
al 1-800-456-4537 y presione 1 para productos Kohler y luego 3 para documentos.
Lifetime Limited Warranty
Kohler Co. warrants its faucets manufactured after January 1, 1997, to be leak and drip
free during normal residential use for as long as the original consumer purchaser owns
his/her home. *If the faucet should leak or drip during normal use, Kohler will, free of
charge, mail to the purchaser the cartridge necessary to put the faucet in good working
condition.
Kohler also warrants all other aspects of the faucet, except gold finish, to be free of
defects in material and workmanship during normal residential use for as long as the
original consumer purchaser owns his/her own home. If a defect is found in normal
residential use, Kohler Co. will, at its election, repair, provide a replacement part or
product, or make appropriate adjustment. Damage to a product caused by accident,
misuse, or abuse is not covered by this warranty. Proof of purchase (original sales
receipt) must be provided to Kohler with all warranty claims. Kohler Co. is not
Kohler Co. 9 1006602-2-A

Lifetime Limited Warranty (cont.)
responsible for labor charges, installation, or other consequential costs. In no event shall
the liability of Kohler exceed the purchase price of the faucet.
If the faucet is used commercially, Kohler warrants the faucet to be free from defects in
material and workmanship for one (1) year from the date the product is installed, with
all other terms of this warranty applying except duration.
If you believe that you have a warranty claim, contact Kohler Co., either through your
Dealer, Plumbing Contractor, Home Center or E-tailer, or by writing: Kohler Co., Attn.:
Customer Service Department, 444 Highland Drive, Kohler, WI 53044, USA. Please be
sure to provide all pertinent information regarding your claim, including a complete
description of the problem, the product, model number, color, finish, the date the
product was purchased and from whom the product was purchased. Also include your
original invoice. For other information, or to obtain the name and address of the service
and repair facility nearest you, call 1-800-4-KOHLER from within the USA,
1-800-964-5590 from within Canada and 001-877-680-1310 from within Mexico.
The foregoing warranties are in lieu of all other warranties, express or implied,
including but not limited to the implied warranties of merchantability and fitness for
a particular purpose.
Seller disclaims any liability for special, incidental or consequential damages. Some
states/provinces do not allow limitations of how long an implied warranty lasts or the
exclusion or limitation of such damages, so these limitations and exclusions may not
apply to you. This warranty gives the consumer specific legal rights. You may also have
other rights that vary from state/province to state/province. This warranty is to the
original consumer purchaser only, and excludes product damage due to installation error,
product abuse, or product misuse, whether performed by a contractor, service company,
or the consumer.
This is our exclusive written warranty.
*Trend
®
faucets, MasterShowerTM Tower, polished gold finish, all items within the
″Fixture Related″section of the KOHLER Faucets Price Book, drains, Duostrainer
®
sink
strainers, soap/lotion dispensers and faucets used in commercial settings are covered by
Kohler’s one-year limited warranty.
Garantie limitée à vie
Kohler Co. garantit que ses robinets fabriqués après le 1 Janvier 1997 ne goutteront pas,
et seront sans fuites pendant leur utilisation normale à domicile, aussi longtemps que
l’acquéreur initial en soit le propriétaire. *Si le robinet gouttait ou présentait des fuites en
cours d’utilisation normale, Kohler vous enverra par courrier, sans frais, la cartouche
nécessaire pour réparer le robinet.
Kohler garantit aussi que toutes les autres caractéristiques du robinet, à l’exception de la
finition dorée, sont exemptes de défauts de matériau et de fabrication durant l’utilisation
résidentielle normale, aussi longtemps que l’acquéreur initial soit propriétaire de son
domicile. Si un défaut est décelé en cours d’usage normal domestique, Kohler Co.
décidera à sa discrétion, de réparer, de remplacer ou d’effectuer les réglages appropriés.
Cette garantie n’offre pas de protection contre les dommages causés par accident,
mauvais usage ou mauvais traitement. Une preuve d’achat (ticket de caisse original) doit
être présentée à Kohler avec tous les recours en garantie. Kohler Co. n’est pas
responsable des coûts de main-d’oeuvre, d’installation ou d’autres frais qui en découlent.
La responsabilité de Kohler n’excédera en aucun cas le prix d’achat du robinet.
Si le produit est utilisé dans un commerce, Kohler garantit le produit contre tout défaut
de matériel et de fabrication pour un (1) an à partir de la date d’installation du produit,
en plus de tous les autres termes de cette garantie appliquée excepté la durée.
Pour vous prévaloir d’une indemnisation en vertu de cette garantie, veuillez contacter
1006602-2-A 10 Kohler Co.

Garantie limitée à vie (cont.)
Kohler Co. par l’intermédiaire de votre vendeur, plombier, centre de rénovation ou
revendeur par internet, ou bien par écrit à l’adresse suivante: Kohler Co., A l’attention
de: Customer Service Department, 444 Highland Drive, Kohler, WI 53044, USA. Veuillez
vous assurer de fournir tous les renseignements pertinents à votre demande d’indemnité,
y compris une description complète du problème, produit, modèle, couleur, finition, date
et lieu de l’achat. Joindre également l’original de la facture. Pour plus de renseignements
ou pour demander les coordonnées du centre de réparation le plus proche, composer le
1-800-4-KOHLER à partir des É.U., le 1-800-964-5590 à partir du Canada ou le
001-877-680-1310 à partir du Mexique.
Les garanties données ci-dessus remplacent toutes les autres garanties, expresses ou
tacites, y compris, mais sans s’y limiter, à celles marchandes et d’aptitude à un emploi
particulier.
Le vendeur décline toute responsabilité contre les dommages particuliers, directs ou
indirects. Certains états/provinces ne permettent pas de limitations de durée ou
l’exclusion ou limitation de tels dommages qui pourraient ne pas s’appliquer dans votre
cas. La présente garantie accorde au consommateur des droits légaux spécifiques. Vous
pouvez également avoir d’autres droits qui varient d’un état/province à l’autre. Cette
garantie est accordée uniquement à l’acquéreur initial et exclut tous dommages dûs à
une installation erronée, un usage abusif ou une mauvaise utilisation du produit, qu’ils
soient effectués par un entrepreneur, une société de services ou le consommateur.
Ceci constitue notre garantie écrite exclusive.
*Les robinets Trend, la Tour MasterShowerTM, les finitions en or poli, tous les articles
contenus dans la section ″Relatif à l’appareil″du catalogue des prix des robinets Kohler,
drains, Duostrainer, distributeurs de savon/lotion et les robinets utilisés dans des
environnements commerciaux sont couverts par la garantie limitée d’un an de Kohler.
Garantía limitada de por vida
Kohler Co. garantiza que la grifería fabricada después del 1 de enero de 1997 está libre
de problemas de fugas y goteo durante el uso residencial normal, mientras el comprador
consumidor original sea el propietario de la casa. *En caso de que la grifería presente
fugas o goteo durante el uso normal, Kohler enviará por correo y sin ningún cargo al
comprador original, el cartucho necesario para que la grifería funcione correctamente.
Kohler también garantiza que todas las demás características de la grifería, excepto el
acabado en oro, están libres de defectos de material y mano de obra, durante el uso
residencial normal, mientras el comprador consumidor original sea el propietario de la
casa. Si el producto presenta defectos durante el uso residencial normal, Kohler Co., a su
criterio, reparará, proveerá el repuesto o el producto, o realizará los ajustes pertinentes.
Esta garantía no cubre daños causados por accidentes, abuso o uso indebido del
producto. Al presentar las reclamaciones de garantía a Kohler, es necesario incluir la
prueba de compra (recibo original). Kohler Co. no se hace responsable de los gastos de
mano de obra, instalación u otros gastos indirectos. En ningún caso la responsabilidad de
Kohler excederá el precio de la grifería.
Si la grifería es para uso comercial, Kohler garantiza que la grifería está libre de defectos
de material y mano de obra por un (1) año, a partir de la fecha de instalación, estando
en efecto todas las demás condiciones de la presente garantía, excepto la duración.
Si usted considera que tiene una reclamación en virtud de la garantía, comuníquese con
Kohler Co., ya sea a través de su distribuidor, contratista de plomería o distribuidor a
través de Internet, o escriba a la siguiente dirección: Kohler Co., Attn.: Customer Service
Department, 444 Highland Drive, Kohler, WI 53044, USA. Por favor, asegúrese de
proporcionar toda la información pertinente a su reclamación, incluyendo una
descripción completa del problema, producto, número de modelo, color, acabado, fecha y
lugar de compra del producto. También incluya el recibo de compra original. Para
información adicional, o para obtener el nombre y dirección del lugar de reparación y
Kohler Co. 11 1006602-2-A

Garantía limitada de por vida (cont.)
servicio más cercano a usted, llame al 1-800-4-KOHLER desde los Estados Unidos, al
1-800-964-5590 desde Canadá y al 001-877-680-1310 desde México.
Las garantías anteriormente mencionadas sustituyen todas las demás garantías,
expresas o implícitas, incluyendo, entre otras, las garantías implícitas de
comercialización e idoneidad para un propósito en particular.
El vendedor no se hace responsable por concepto de daños particulares, incidentales o
indirectos. Algunos estados/provincias no permiten limitaciones en cuanto a la duración
de una garantía implícitaoalaexclusiónolimitación de tales daños, por lo que estas
limitaciones y exclusiones pueden no aplicar a su caso. La presente garantía otorga al
consumidor ciertos derechos legales específicos. Además, usted puede tener otros
derechos que varían de estado a estado y provincia a provincia. Esta garantía está
destinada únicamente para el comprador consumidor original y excluye todo daño al
producto como resultado de errores de instalación, abuso del producto o uso indebido
del mismo, bien sea por parte de un contratista, compañía de servicios o el consumidor
mismo.
Ésta es nuestra garantía exclusiva por escrito.
*La grifería Trend
®
, la torre MasterShowerTM, los productos con acabado en oro, todos los
artículos contenidos en la sección ″Fixture Related″del KOHLER Faucets Price Book, los
desagües, las coladeras de fregadero Duostrainer
®
, los dispensadores de jabón y loción, y
la grifería de uso comercial están cubiertos por la garantía limitada de un año de Kohler.
One-Year Warranty
KOHLER CO.
It is recommended that at the time of purchase, you verify that all accessories and
components are complete in this package.
This Kohler product is warranted to be free of defects in material and workmanship for
one (1) year from the date of purchase as shown on the invoice or receipt.
1. Kohler Co. will only service its commercialized products through its authorized
distributors.
2. To obtain warranty service, please present the invoice and corresponding warranty.
3. Through its authorized distributors, Kohler Co. promises to repair the defective
product or provide a new replacement or an equivalent model (in those cases that the
model has been discontinued) when the product is beyond repair, without any charge to
the consumer.
4. The time of repair will not exceed six (6) weeks commencing on the date the product
is received.
5. It is recommended that the consumer save the invoice or receipt as additional
protection, as it may substitute the warranty in the case that there is a discrepancy in the
validity of the warranty.
EXCEPTIONS AND RESTRICTIONS
The Warranty will not be valid in the following cases:
1. When the product is not operated in accordance with the instructions concerning use
and operation set forth in the owner’s manual or installation instructions, and when the
recommendations and warnings included are not observed.
1006602-2-A 12 Kohler Co.

One-Year Warranty (cont.)
2. When the product has been modified or dismantled partially or totally; or has been
used in a negligent fashion and as a consequence has suffered damages attributable to
the consumer, individual, or hardware not authorized by Kohler Co.
3. This warranty does not cover the damages as a result of disaster such as fire or acts of
God, including flooding, earthquake, or electric storms, etc. To obtain a list of
distributors in your area where you can exercise your rights under this warranty, please
call 001-877-680-1310.
KOHLER CO., KOHLER, WI 53044 U.S.A.
IMPORTER:
INTERNACIONAL DE CERÁMICA, S.A.B. DE C.V.
AV. CARLOS PACHECO NO. 7200
CHIHUAHUA, CHIH., MEXICO C.P. 31060
TEL: [phone]
Garantía de un año
KOHLER CO.
Al adquirir el producto, se recomienda verificar que todos los accesorios y componentes
estén completos en la caja.
Kohler Co. garantiza que el material y la mano de obra de este producto están libres de
defectos, por un (1) año, a partir de la fecha de compra que aparece en la factura o
recibo.
1. Kohler Co. prestará servicio únicamente a los productos comercializados a través de
sus distribuidores autorizados.
2. A fin de obtener el servicio de garantía, favor de presentar la factura de compra y la
garantía correspondiente.
3. Kohler Co., a través de sus distribuidores autorizados, se compromete a reparar el
producto defectuosooareemplazarlo por uno nuevo o equivalente (en caso de que el
producto esté descontinuado) cuando no sea posible la reparación, sin ningún cargo al
consumidor.
4. El tiempo de reparación no excederá de seis (6) semanas, a partir de la fecha de
recepción del producto.
5. Se recomienda al consumidor que conserve el recibo o factura de compra como
protección adicional, pues el mismo puede sustituir a la garantía, en caso de que exista
discrepancia en cuanto a la validez de la misma.
EXCEPCIONES Y RESTRICCIONES
La garantía no tendrá validez en los siguientes casos:
1. Cuando el producto no se haya utilizado conforme a las instrucciones de uso y
funcionamiento incluidas en el manual del usuario o en las instrucciones de instalación y
cuando no se hayan observado las recomendaciones y advertencias allí contenidas.
2. Cuando el producto se haya modificado o desmantelado parcial o totalmente; o
Kohler Co. 13 1006602-2-A

Garantía de un año (cont.)
manipulado de manera negligente y, como consecuencia, haya sufrido daños atribuibles
al consumidor, persona o herrajes no autorizados por Kohler Co.
3. Esta garantía no cubre los daños que resulten de desastres naturales, tales como
incendios o casos de fuerza mayor, incluyendo inundaciones, terremotos, tormentas
eléctricas, etc. Para obtener una lista de distribuidores cerca de usted y así hacer valer
sus derechos bajo esta garantía, llame al 001-877-680-1310.
KOHLER CO., KOHLER, WI 53044 U.S.A.
IMPORTADOR:
INTERNACIONAL DE CERÁMICA, S.A.B. DE C.V.
AV. CARLOS PACHECO NO. 7200
CHIHUAHUA, CHIH., MÉXICO C.P. 31060
TEL: [phone]
1006602-2-A 14 Kohler Co.

Service Parts/Pièces de rechange/Piezas de repuesto
Spout/Bec/Surtidor
1006781**
1035257**
1006782**
57411**
Lift Rod
Tige de levage
Tirador
1002177**
1003647
40013
40015
Washer
Rondelle
Arandela
40014
Nut
Écrou
Tuerca
1003813
Screw
Vis
Tornillo
73858
59619**
40014
Nut/Écrou/Tuerca
40097
Washer
Rondelle
Arandela
A
(Mexico/Mexique/México)
**Finish/color code must be specified when ordering.
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
**Se debe especificar el código del acabado/color con el pedido.
Aerator/Aérateur/Aireador
Supply Tee
Alimentation en T
T de suministro
Undercover
Sous plaque
Placa inferior
(w/o Lift Rod Hole
Sans orifice de tige de levage
Sin orificio para tirador)
(w/Lift Rod Hole
Avec orifice de tige de levage
Con orificio para tirador)
(w/Lift Rod Hole, Mexico
Avec orifice de tige de levage, Mexique
Con orificio para tirador, México)
Gasket
Joint
Empaque
Kohler Co. 15 1006602-2-A

B
B527202
(Red/Rouge/Rojo)
B527201
(Blue/Bleu/Azul)
B527203
(Grey/Gris/Gris)
1004101-H** (Hot/Chaud/Caliente)
1004101-C** (Cold/Froid/Fría)
Plug Button
Bouchon
Tapón
1007717**
1003874
1006229**
1000290**
1004100-B**
78125
43167
O-Ring
Joint torique
Arosello
31491
Screw
Vis
Tornillo
1006269**
1006136
78125
1010744
**Finish/color code must be specified when ordering.
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
**Se debe especificar el código del acabado/color con el pedido.
Escutcheon
Applique
Chapetón
Insert
Insert
Pieza de inserción
Spline Adapter
Adaptateur à cannelures
Adaptador de ranuras
Screw
Vis
Tornillo
Escutcheon
Applique
Chapetón
Spline Adapter
Adaptateur à cannelures
Adaptador de ranuras
Handle
Poignée
Manija
Handle
Poignée
Manija
Stem Extension
Extension de la tige
Extensión de espiga
Bonnet
Chapeau
Bonete
Friction Ring
Bague de friction
Anillo de fricción
1006602-2-A 16 Kohler Co.

B
A
32751
40001
Washer
Rondelle
Arandela
77005**
77006**
Valve/Valve/Válvula
40005
Nut
Écrou
Tuerca 73151-A
74369 77950
Washer
Rondelle
Arandela
**Finish/color code must be specified when ordering.
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
**Se debe especificar el código del acabado/color con el pedido.
Coupling Nut
Écrou de couplage
Tuerca de acoplamiento
Valve Body
Corps de valve
Cuerpo de válvula
Hose
Tuyau
Manguera
(Clockwise Close
Fermeture vers la droite
Cierre a la derecha)
(Counterclockwise Close
Fermeture vers la gauche
Cierre a la izquierda)
Kohler Co. 17 1006602-2-A

1037022**
1036932**
1037346
1035564
40228
1025645**
1037390
1025642
1030925
1025639**
1035348**
1025678
1025650
1035350**
Stopper/Arrêt/Obturador
Screw/Vis/Tornillo
Link
Tringle
Eslabón
Clip/Clip/Clip
Nut
Écrou
Tuerca
Rod
Tige
Varilla
Washer
Rondelle
Arandela
Washer
Rondelle
Arandela
Body/Corps/Cuerpo
Nut/Écrou/Tuerca
Washer/
Rondelle/Arandela
Fin
Ailette
Aspa
1037023**
Drain/Drain/Desagüe
(Metal/Métal/Metal)
1037021** (Plastic/Plastique/Plástico) 1025656
O-Ring/Joint torique/Arosello
1035351**
(With Overflow/Avec trop-plein/Con rebosadero)
1032296**
Body/Corps/Cuerpo
(Without Overflow
Sans trop-plein
Sin rebosadero)
1025654
Washer
Rondelle
Arandela
**Finish/color code must be specified when ordering.
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
**Se debe especificar el código del acabado/color con el pedido.
Tailpiece
Pièce de raccordement
Tubo de desagüe
1036351**
(Metal stopper fins with overflow/Ailettes d'arrêt en métal avec trop-plein/
Aspas metálicas del obturador con rebosadero)
(Plastic stopper fins with overflow/Ailettes d'arrêt en plastique avec trop-plein/
Aspas de plástico del obturador con rebosadero)
(Metal stopper fins without overflow/Ailettes d'arrêt en métal sans trop-plein/
Aspas metálicas del obturador sin rebosadero)
Seal/Joint /Sello
Trim Ring
Bague de garniture
Anillo decorativo
1006602-2-A 18 Kohler Co.

Kohler Co. 1006602-2-A

1006602-2-A
