Kohler K-T72771 Assembly instructions

Installation and Care Guide
Volume Control Trim
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-T72771
1204801-2-A

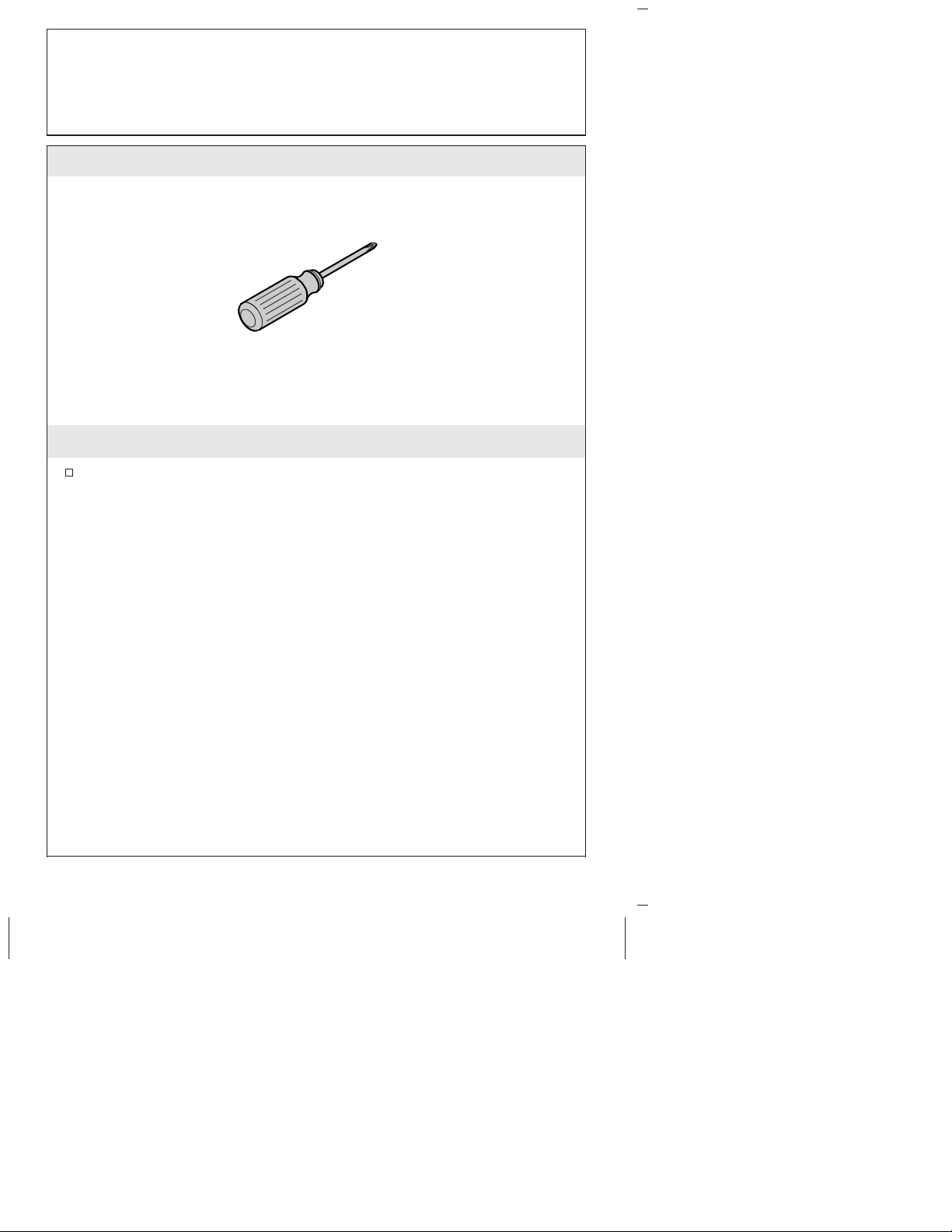

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
NOTE: For service parts information, visit
www.kohler.com/serviceparts.
1204801-2-A 2 Kohler Co.

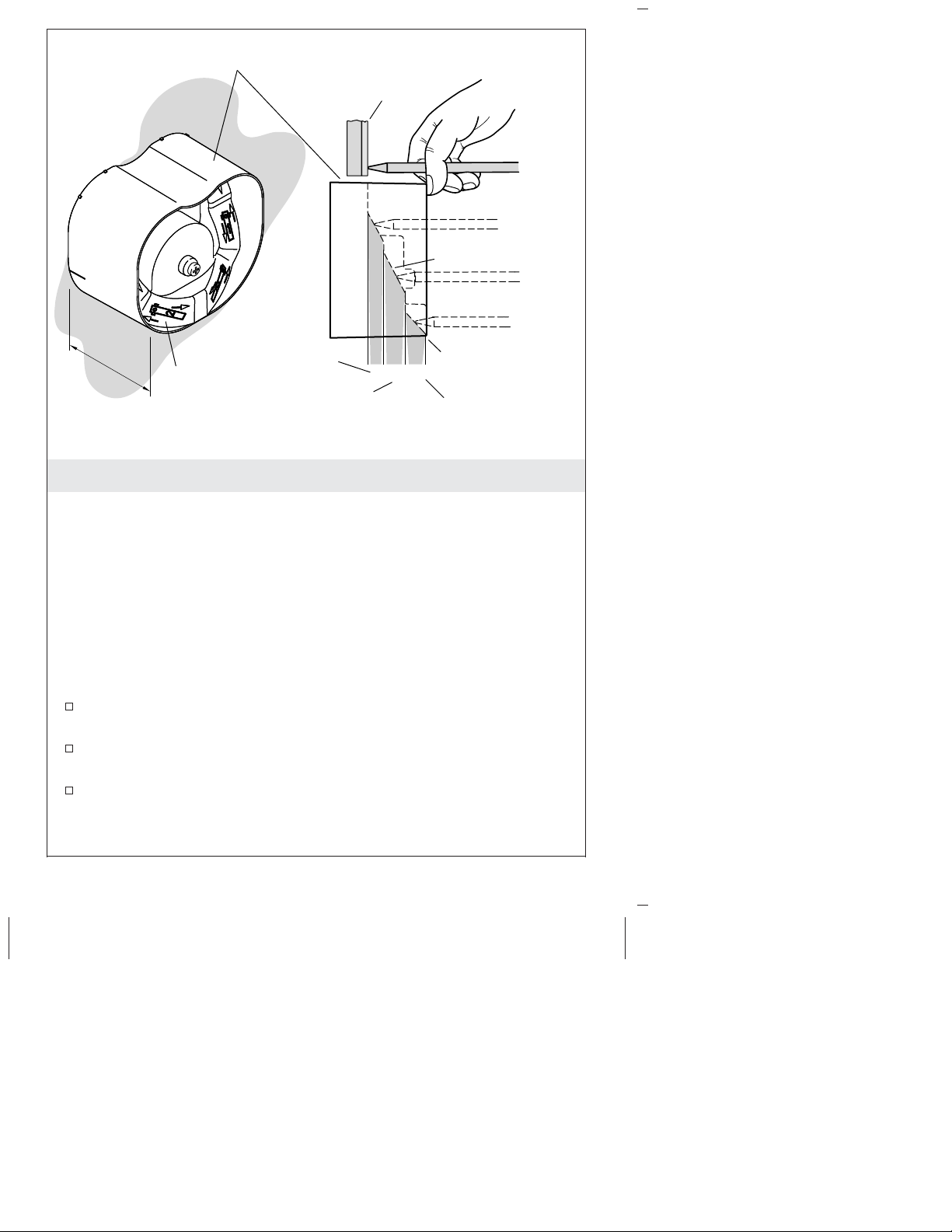

1. Install the Valve Stem Adapter
NOTE: The plaster guard must be in place for these steps.
NOTE: The finished wall must be installed before you perform
these steps.
NOTE: If the plaster guard is inside the finished wall, the wall is
too thick for the installation and the valve needs to be moved
forward.
NOTE: This trim is designed to allow for a 1-1/2″(38 mm)
variation in wall thickness.
Take a straight object such as a pencil and hold it along the
outside edge of the plaster guard with the tip touching the
finished wall.
Either mark the spot where the top edge of the plaster guard and
the pencil meet or hold the pencil with your fingers at that spot.
Move the pencil to the inside of the plaster guard. Touch the tip
of the pencil to the bottom of the plaster guard at the deepest
point next to the area labeled ″1.″
Finished
Wall
Measure to finished
wall with stick or pen.
Ramp
Ramp
Plaster Guard
Max Finished Wall
Thickness
Spacers
(Thick Wall)
Spacer
(Medium Wall)
Spacer
(Thin Wall)
12
3
Kohler Co. 3 1204801-2-A

Install the Valve Stem Adapter (cont.)
If the mark or your finger is below the edge of the plaster
guard, perform the remaining steps:
Slide the pencil along the steps until the mark or your fingers are
even with the top edge of the plaster guard.
Note which area of the plaster guard the pencil is touching.
If the pencil is touching the step labeled ″1,″use the 1-3/8″(35
mm) (medium wall) valve stem adapter and the 1-3/8″(35 mm)
screw.
If the pencil is touching the step labeled ″2,″use the 1-7/8″(35
mm) (thick wall) valve stem adapter and the 1-3/4″(44 mm)
screw.
If the pencil is touching the step labeled ″3,″use the 7/8″(22
mm) (thin wall) valve stem adapter and the 3/4″(19 mm) screw.
1204801-2-A 4 Kohler Co.

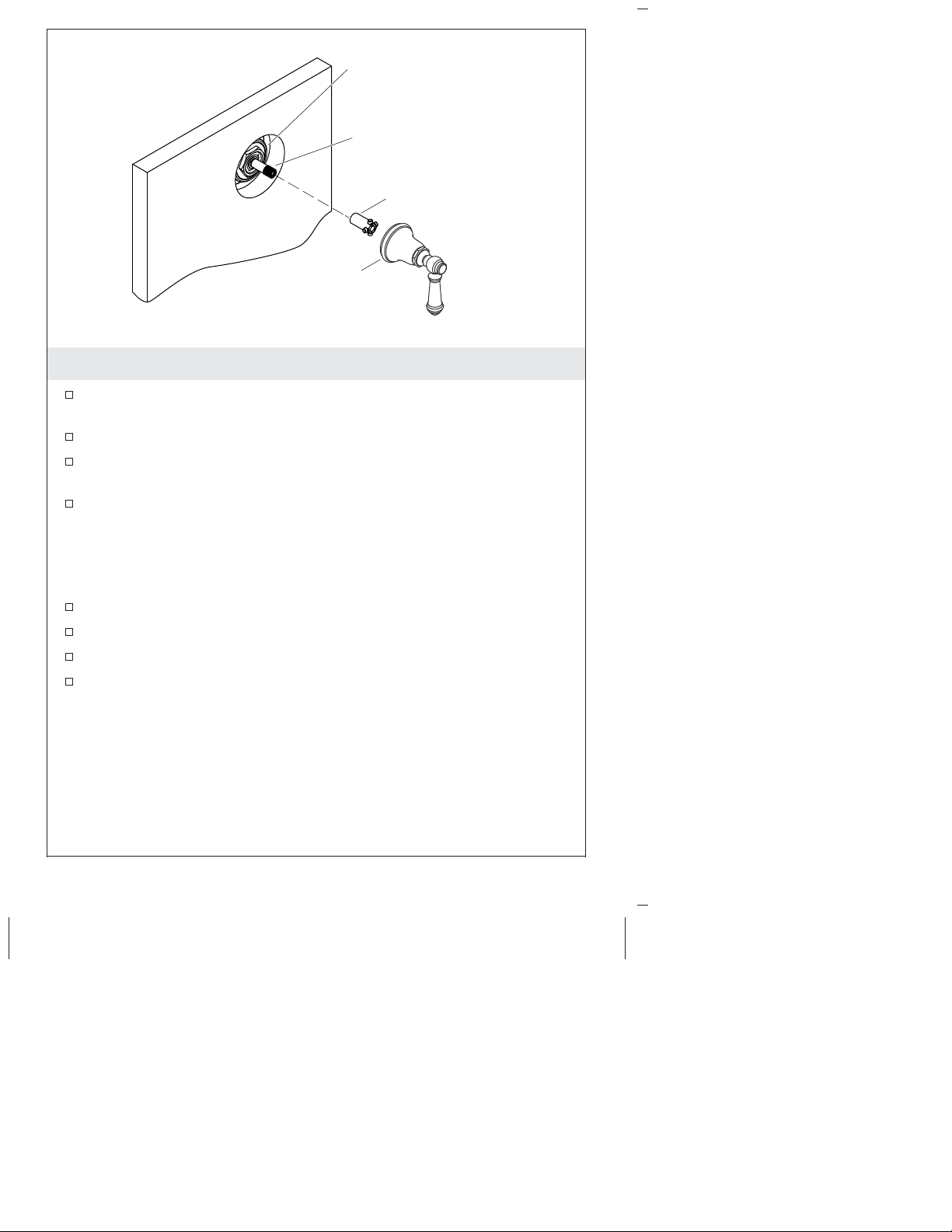

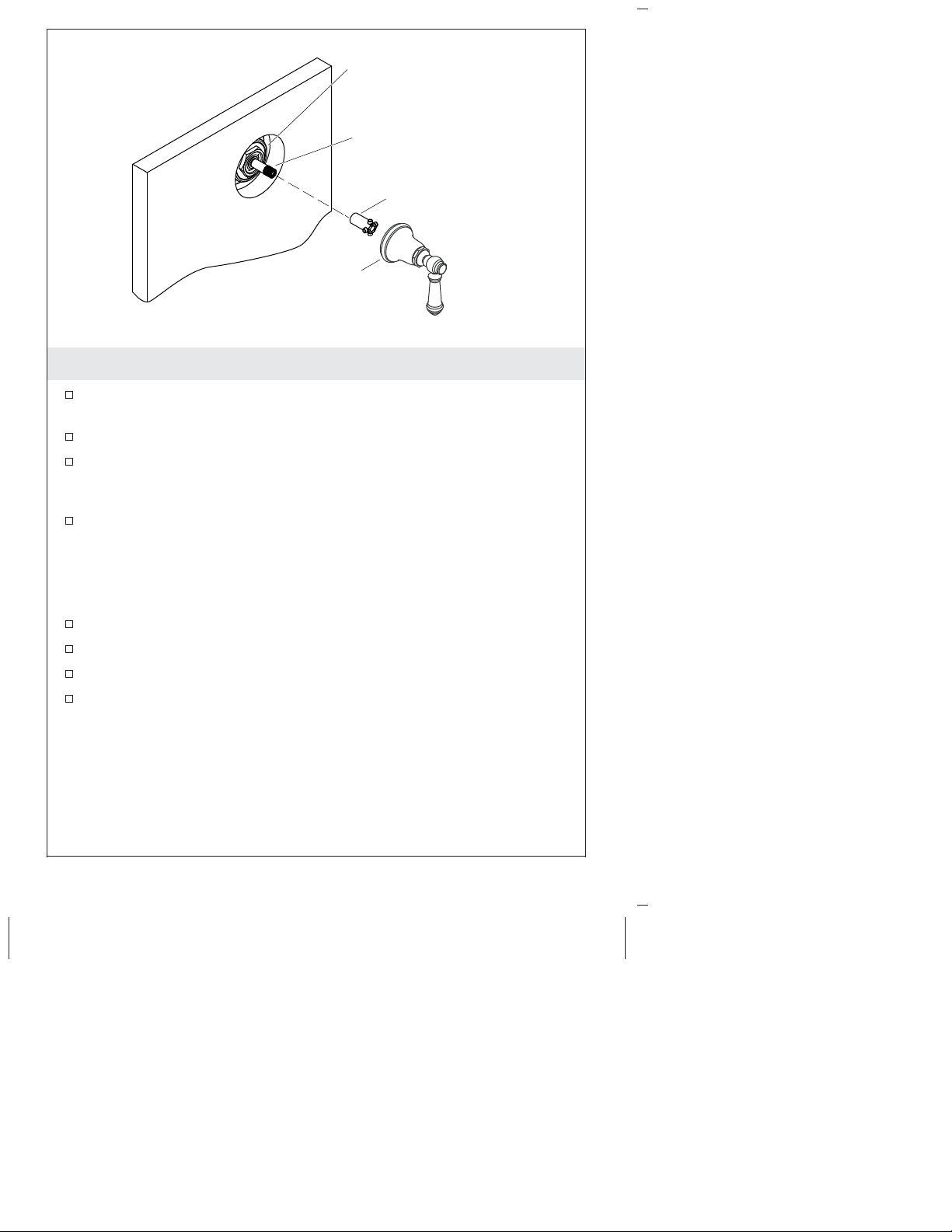

2. Adjust the Handle Assembly
Ensure the valve stem adapter is lightly placed over the spline
adapter.
Place the handle assembly over the valve stem adapter.
Turn the handle assembly counterclockwise until the valve is fully
closed. The handle will be in the vertical, 6 o’clock, position.
Remove the handle assembly and set aside.
To adjust for handle alignment:
NOTE: The spline adapter allows fine adjustment of the handle
alignment.
Remove the valve stem adapter.
Reposition the spline adapter.
Reinstall the handle assembly and the valve stem adapter.
Check the alignment. Repeat this procedure until the handle
alignment is satisfactory.
Valve
Spline Adapter
Valve Stem Adapter
Handle Assembly
Kohler Co. 5 1204801-2-A

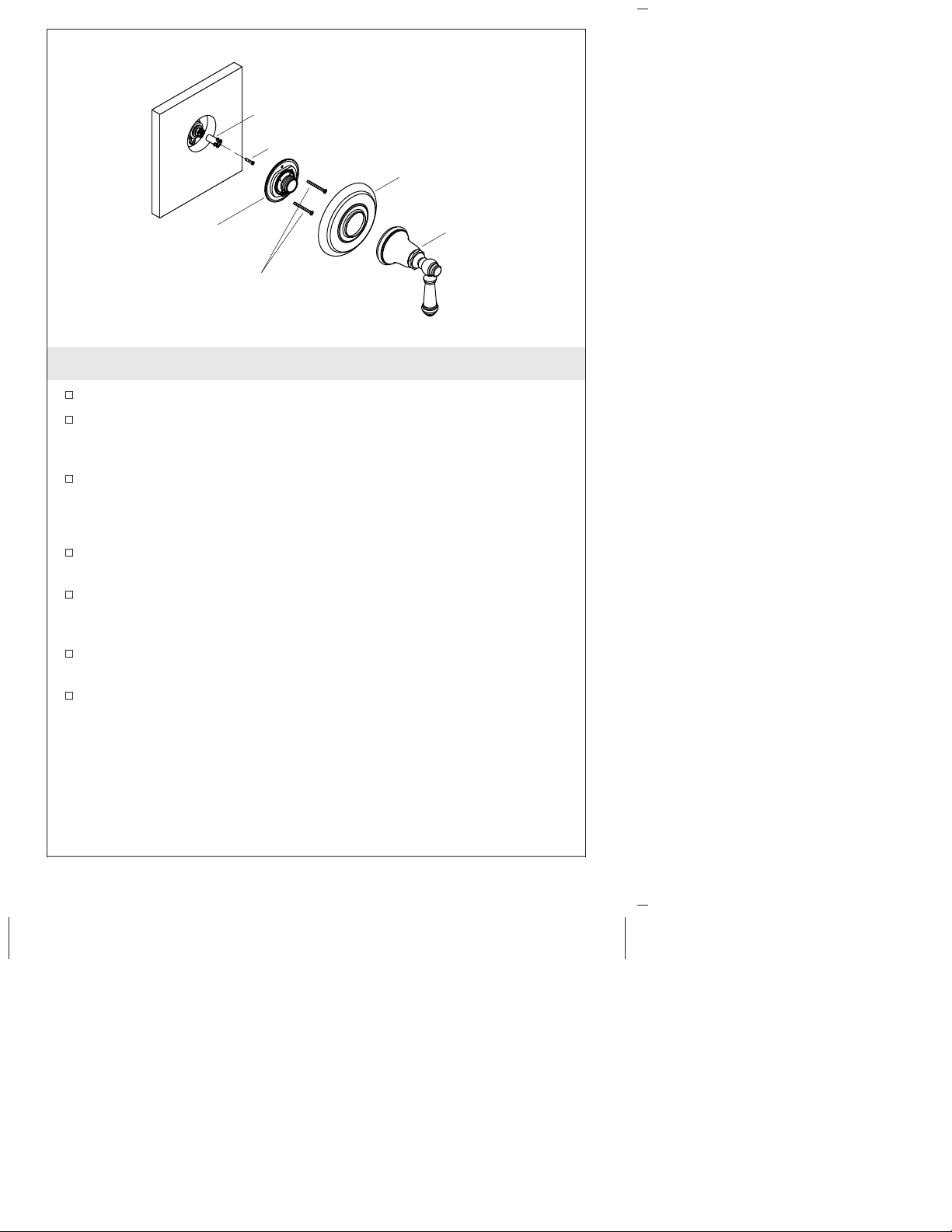

3. Install the Trim
Firmly press the valve stem adapter onto the valve stem.
Secure the valve stem adapter to the valve stem with the correct
length screw, as selected in the ″Install the Valve Stem Adapter″
section of this guide.
Align the holes on the front plate assembly and the valve.
NOTE: Be sure to select the correct length screw for your
application.
Attach the two screws through the front plate assembly and into
the valve. Do not overtighten.
Visually inspect the front plate assembly to ensure that the foam
seal is completely covering the wall opening. If not, stop the
installation and repair the wall opening.
Place the escutcheon against the wall. The drain holes in the
escutcheon should be positioned downward.
Thread the handle assembly onto the hub of the front plate
assembly to secure the escutcheon in place. The handle will be in
the closed, vertical 6 o’clock position.
NOTE: If the handle does not engage the valve or the escutcheon
does not tighten to the wall, replace the valve stem adapter with an
adapter of appropriate length.
Handle Assembly
Escutcheon
Screws
Screw
Valve Stem Adapter
Front Plate Assembly
1204801-2-A 6 Kohler Co.

Care and Cleaning
For best results, keep the following in mind when caring for your
KOHLER product:
•Use a mild detergent such as liquid dishwashing soap and warm
water for cleaning. Do not use abrasive cleaners that may scratch
or dull the surface.
•Carefully read the cleaner product label to ensure the cleaner is
safe for use on the material.
•Always test your cleaning solution on an inconspicuous area
before applying to the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately
after cleaner application. Rinse and dry any overspray that lands
on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive
material such as a brush or scouring pad to clean surfaces.
For detailed cleaning information and products to consider, visit
www.kohler.com/clean. To order Care & Cleaning information, call
1-800-456-4537.
Warranty
KOHLER
®
Faucet Lifetime Limited Warranty
Kohler Co. warrants its Faucets* manufactured after January 1, 1997, to
be leak and drip free during normal residential use for as long as the
original consumer purchaser owns his or her home. If the Faucet
should leak or drip during normal use, Kohler Co. will, free of charge,
mail to the purchaser the cartridge necessary to put the Faucet in good
working condition. This warranty applies only to Kohler Faucets
installed in the United States of America, Canada or Mexico (″North
America″).
Kohler Co. also warrants all other aspects of the faucet or accessories
(″Faucet″)*, (except gold, non-Vibrant
®
, non-chrome finishes) to be free
of defects in material and workmanship during normal residential use
for as long as the original consumer purchaser owns his or her home.
This warranty applies only to Kohler Faucets installed in North
America. If a defect is found in normal residential use, Kohler Co. will,
at its election, repair, provide a replacement part or product, or make
appropriate adjustment. Damage to a product caused by accident,
misuse, or abuse is not covered by this warranty. Improper care and
Kohler Co. 7 1204801-2-A

Warranty (cont.)
cleaning will void the warranty**. Proof of purchase (original sales
receipt) must be provided to Kohler Co. with all warranty claims.
Kohler Co. is not responsible for labor charges, installation, or other
incidental or consequential costs. In no event shall the liability of
Kohler Co. exceed the purchase price of the Faucet.
If the Faucet is used commercially or is installed outside of North
America, or if the finish is gold, non-Vibrant or a painted or powder
coated color finish, Kohler Co. warrants the Faucet to be free from
defects in material and workmanship for one (1) year from the date the
product is installed, under Kohler Co.’s standard one-year limited
warranty.
If you believe that you have a warranty claim, contact Kohler Co.,
either through your Dealer, Plumbing Contractor, Home Center or
E-tailer, or by writing Kohler Co., Attn.: Customer Care Center, 444
Highland Drive, Kohler, WI 53044, USA. Please be sure to provide all
pertinent information regarding your claim, including a complete
description of the problem, the product, model number, color, finish,
the date the product was purchased and from whom the product was
purchased. Also include your original invoice. For other information,
or to obtain the name and address of the service and repair facility
nearest you, call 1-800-4-KOHLER (1-800-456-4537) from within the
USA and Canada, and 001-800-456-4537 from within Mexico, or visit
www.kohler.com within the USA, www.ca.kohler.com from within
Canada, or www.mx.kohler.com in Mexico.
KOHLER CO. AND/OR SELLER ARE PROVIDING THESE
WARRANTIES IN LIEU OF ALL OTHER WARRANTIES,
EXPRESSED OR IMPLIED, INCLUDING BUT NOT LIMITED TO
THE IMPLIED WARRANTIES OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE. KOHLER CO. AND/OR
SELLER DISCLAIM ALL LIABILITY FOR SPECIAL, INCIDENTAL
OR CONSEQUENTIAL DAMAGES. Some states/provinces do not
allow limitations of how long an implied warranty lasts or the
exclusion or limitation of such damages, so these limitations and
exclusions may not apply to you. This warranty gives the consumer
specific legal rights. You may also have other rights that vary from
state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
*Trend
®
faucets, MasterShower
®
tower, BodySpa systems and
components; WaterHaven
®
tower, systems and components; Tripoint
®
faucets, Polished Gold, non-Vibrant and painted or powder coated
finishes, fittings; all items within the ″Fixture Related″section of the
Kohler Faucets Price Book, drains, Duostrainer
®
sink strainers,
1204801-2-A 8 Kohler Co.

Warranty (cont.)
soap/lotion dispensers, MoxieTM Wireless Speaker; and faucets used in
commercial settings, and outside North America, are covered by
Kohler Co.’s one-year limited warranty.
**Never use cleaners containing abrasive cleansers, ammonia, bleach,
acids, waxes, alcohol, solvents or other products not recommended for
chrome. This will void the warranty.
Kohler Co. 9 1204801-2-A

Guide d’installation et d’entretien
Garniture de contrôle de volume
Outils et matériaux
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
REMARQUE: Pour tout renseignement sur les pièces de rechange,
visiter www.kohler.com/serviceparts.
Kohler Co. Français-1 1204801-2-A

1. Installer l’adaptateur de tige de robinet
REMARQUE: Le protège-plâtre doit être en place pour effectuer ces
opérations.
REMARQUE: La finition murale doit avoir été posée avant
d’effectuer ces opérations.
REMARQUE: Si le protège-plâtre est en retrait dans le mur fini, le
mur est trop épais pour l’installation et le robinet doit être déplacé
vers l’avant.
REMARQUE: Cette garniture est conçue pour permettre une
variation de 1-1/2″(38 mm) de l’épaisseur du mur.
Tenir un objet droite, tel qu’un crayon, le long du bord extérieur
du protège-plâtre avec la pointe touchant le mur fini.
Marquer sur le crayon le point où arrive bord le rebord supérieur
du protège-plâtre ou tenir le doigt à cet emplacement.
Placer le crayon à l’intérieur du protège-plâtre. Placer la pointe
du crayon contre le fond du protège-plâtre, au point le plus
profond à côté de l’étiquette ″1″.
Mur
fini
Mesurer la distance au mur fini
avec un bâtonnet ou un crayon.
Rampe
Rampe
Protège-plâtre
Épaisseur max du
mur fini
Cales d'épaisseur
(mur épais)
Cale
d'épaisseur
(mur moyen)
Cale
d'épaisseur
(mur mince) 12
3
Kohler Co. Français-2 1204801-2-A

Installer l’adaptateur de tige de robinet (cont.)
Si la marque ou le doigt sur le crayon est en-dessous du rebord
du protège-plâtre, effectuer ce qui suit:
Glisser le crayon le long des marches jusqu’à ce que la marque ou
le doigt soit à la hauteur du rebord supérieur du protège-plâtre.
Prendre note de la zone du protège-plâtre dans laquelle se trouve
le crayon.
Si le crayon est dans la zone étiquetée ″1″,utiliser l’adaptateur
de tige de robinet de 1-3/8″(35 mm) (mur moyen) et la vis de
1-3/8″(35 mm).
Si le crayon est dans la zone étiquetée ″2″,utiliser l’adaptateur
de tige de robinet de 1-7/8″(48 mm) (mur épais) et la vis de
1-3/4″(44 mm).
Si le crayon est dans la zone étiquetée ″3″,utiliser l’adaptateur
de tige de robinet de 7/8″(22 mm) (mur mince) et la vis de 3/4″
(19 mm).
1204801-2-A Français-3 Kohler Co.

2. Ajuster la poignée
S’assurer que l’adaptateur de tige de robinet est placé sans forcer
sur l’adaptateur à cannelures.
Placer la poignée sur l’adaptateur de tige de robinet.
Tourner la poignée dans le sens contraire des aiguilles d’une
montre jusqu’à fermer complètement le robinet. La poignée doit
être en position verticale, à 6 heures.
Retirer la poignée et la mettre de côté.
Pour ajuster l’alignement de la poignée:
REMARQUE: L’adaptateur à cannelures permet un ajustement fin
de l’alignement de la poignée.
Retirer l’adaptateur de tige de robinet
Repositionner l’adaptateur à cannelures.
Remonter la poignée et l’adaptateur de tige de robinet.
Vérifier l’alignement. Répéter l’opération jusqu’à ce que
l’alignement de la poignée est satisfaisant.
Robinet
Adaptateur à cannelures
Adaptateur de tige
de robinet
Poignée
Kohler Co. Français-4 1204801-2-A

3. Installer la garniture
Pousser fermement l’adaptateur de tige de robinet sur la tige du
robinet.
Fixer l’adaptateur de tige de robinet sur la tige avec la vis de
longueur correcte, tel qu’établi à la section ″Installer l’adaptateur
de tige de robinet″de ce guide.
Aligner les trous de la plaque frontale et du robinet.
REMARQUE: Veiller à bien sélectionner la longueur de vis qui
convient.
Poser les deux vis à travers la plaque frontale et dans le robinet.
Ne pas trop serrer.
Vérifier visuellement que le joint en mousse de la plaque frontale
couvre complètement l’ouverture dans le mur. Dans le cas
contraire, interrompre l’installation et réparer l’ouverture dans le
mur.
Placer l’applique contre le mur. Les orifices d’écoulement de
l’applique doivent être placés vers le bas.
Visser la poignée sur le moyeu de la plaque frontale pour bloquer
l’applique en place. La poignée doit être en position fermée
verticale, à 6 heures.
REMARQUE: Si la poignée ne s’engage pas sur le robinet ou que
l’applique ne se serre pas contre le mur, remplacer l’adaptateur de
tige de robinet par un adaptateur de longueur appropriée.
Poignée
Applique
Vis
Vis
Adaptateur de
tige de robinet
Plaque frontale
1204801-2-A Français-5 Kohler Co.

Entretien et nettoyage
Pour obtenir les meilleurs résultats possibles, tenir compte de ce qui
suit lors de l’entretien du produit KOHLER:
•Utiliser un détergent doux comme du liquide pour vaisselle et de
l’eau chaude pour nettoyer. Ne pas utiliser de nettoyants abrasifs
qui pourraient rayer ou ternir la surface.
•Lire l’étiquette du produit de nettoyage avec le plus grand soin
pour assurer que celui-ci peut être utilisé sans danger sur le
matériau.
•Toujours tester la solution de nettoyage sur une surface non
visible avant de l’appliquer sur l’ensemble de la surface.
•Ne pas laisser les nettoyants reposer ou tremper sur la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau
immédiatement après l’application du nettoyant. Rincer et sécher
tout éclaboussement sur les surfaces avoisinantes.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais
utiliser de matériau abrasif tel qu’une brosse ou une éponge à
récurer pour nettoyer les surfaces.
Pour obtenir des informations détaillées sur le nettoyage et les produits
à considérer, consulter le site www.kohler.com/clean. Pour commander
des informations sur l’entretien & le nettoyage, appeler le
1-800-456-4537.
Garantie
Garantie limitée à vie du robinet KOHLER
®
Kohler Co. garantit que les robinets* fabriqués après le 1er janvier 1997
ne fuient pas et ne gouttent pas lors d’une utilisation domestique
normale, aussi longtemps que l’acquéreur d’origine demeure
propriétaire de son domicile. Si le robinet goutte ou présente des fuites
lors d’une utilisation normale, Kohler Co. enverra par courrier à
l’acheteur, sans frais, la cartouche nécessaire pour réparer le robinet. La
présente garantie s’applique uniquement aux robinets Kohler installés
aux États-Unis, au Canada ou au Mexique (″Amérique du Nord″).
Kohler Co. garantit également toutes les autres caractéristiques du
robinet ou des accessoires (″Robinet″)*, (à l’exception des finitions
dorées, non-Vibrant
®
, non chromées) contre tout vice de matériau et de
fabrication lors d’une utilisation domestique normale, aussi longtemps
que l’acquéreur d’origine demeure propriétaire de son domicile. La
présente garantie s’applique uniquement aux robinets Kohler installés
Kohler Co. Français-6 1204801-2-A

Garantie (cont.)
en Amérique du Nord. Si un vice est décelé lors d’une utilisation
domestique normale, Kohler Co. choisira, à sa discrétion, la réparation,
le remplacement ou la rectification appropriée. Cette garantie n’offre
pas de protection contre les dommages dus à un accident, une
mauvaise utilisation ou un mauvais traitement. Un entretien et un
nettoyage inadéquats annulent la garantie**. Une preuve d’achat (ticket
de caisse d’origine) doit être présentée à Kohler Co. avec toutes les
réclamations au titre de la garantie. Kohler Co. n’est pas responsable
des frais de main-d’œuvre, d’installation ou de tout autre frais
particulier, accessoire ou indirect. La responsabilité de Kohler Co. ne
dépassera en aucun cas le prix d’achat du robinet.
Si le robinet est utilisé dans un commerce ou s’il est installé en dehors
d’Amérique du Nord, ou si la finition est dorée, non-Vibrant, peinte ou
revêtue d’une poudre, Kohler Co. garantit le robinet contre tout vice de
matériau et de fabrication pendant un (1) an à partir de la date
d’installation du produit, selon les modalités de la garantie limitée
standard d’un an de Kohler Co.
Pour toute réclamation au titre de la présente garantie, contacter
Kohler Co. par l’intermédiaire du vendeur, plombier, centre de
rénovation ou revendeur par internet, ou bien par écrit à l’adresse
suivante Kohler Co., Attn.: Customer Care Center, 444 Highland Drive,
Kohler, WI 53044, USA. Fournir tous les renseignements pertinents à la
réclamation, dont notamment une description complète du problème et
du produit, le numéro de modèle, la couleur, la finition, la date et le
lieu d’achat du produit. Joindre également l’original de la facture. Pour
de plus amples renseignements ou pour obtenir les coordonnées du
service de réparation le plus proche, appeler le 1-800-4-KOHLER
(1-800-456-4537) à partir des E.-U. et du Canada, et le 001-800-456-4537
à partir du Mexique, ou consulter le site www.kohler.com aux É.-U.,
www.ca.kohler.com à partir du Canada, ou www.mx.kohler.com au
Mexique.
KOHLER CO. ET/OU LE REVENDEUR FOURNISSENT CES
GARANTIES AU LIEU ET PLACE DE TOUTES AUTRES
GARANTIES, EXPRESSES OU TACITES, Y COMPRIS LES
GARANTIES TACITES DE COMMERCIALITÉ ET D’ADAPTATION
À UN USAGE PARTICULIER. KOHLER CO. ET/OU LE
REVENDEUR DÉCLINENT TOUTE RESPONSABILITÉ CONTRE
LES DOMMAGES PARTICULIERS, ACCESSOIRES OU
INDIRECTS. Certains états et provinces ne permettent pas de limite
sur la durée de la garantie tacite, ni l’exclusion ou la limite des
dommages, et, par conséquent, lesdites limites et exclusions peuvent
ne pas s’appliquer à votre cas. La présente garantie accorde au
consommateur des droits juridiques particuliers. Vous pouvez
1204801-2-A Français-7 Kohler Co.

Garantie (cont.)
également avoir d’autres droits qui varient d’un état ou d’une
province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
*Les robinets Trend
®
, la colonne MasterShower
®
, les systèmes et
éléments BodySpa; la colonne, les systèmes et les éléments
WaterHaven
®
; les robinets Tripoint
®
; les finitions or poli, non-Vibrant
et peintes ou à revêtement de poudre, les raccords; tous les articles de
la section ″Fixture Related″du catalogue des prix des robinets Kohler,
les drains, les crépines d’évier Duostrainer
®
, les distributeurs de
savon/lotion, le haut-parleur MoxieTM sans fil; et les robinets utilisés
dans des milieux commerciaux et hors de l’Amérique du Nord, sont
couverts par la garantie limitée d’un an de Kohler Co.
**Ne jamais utiliser de nettoyants contenant des agents abrasifs, de
l’ammoniaque, de l’eau de Javel, des acides, des cires, de l’alcool, des
dissolvants ou autres produits non recommandés pour le chrome. Ceci
annulera la garantie.
Kohler Co. Français-8 1204801-2-A

Guía de instalación y cuidado
Guarnición de control de caudal
Herramientas y materiales
Antes de comenzar
Cumpla con todos los códigos locales de plomería y construcción.
NOTA: Para información sobre piezas de repuesto, visite
www.kohler.com/serviceparts.
Kohler Co. Español-1 1204801-2-A

1. Instale el adaptador de la espiga de la válvula
NOTA: El protector de yeso debe estar en su lugar para estos pasos.
NOTA: La pared acabada debe estar instalada antes realizar estos
pasos.
NOTA: Si el protector de yeso está dentro de la pared acabada, la
pared está demasiado gruesa para la instalación y tiene que mover
la válvula hacia delante.
NOTA: Esta guarnición está diseñada para una variación en el
grosor de la pared de 1-1/2″(38 mm).
Tome un objeto recto como un lápiz y sosténgalo a lo largo del
filo exterior del protector de yeso con la punta tocando la pared
acabada.
Marque el lugar donde se unen el filo superior del protector de
yeso y el lápiz o sostenga el lápiz con sus dedos en ese lugar.
Mueva el lápiz al interior del protector de yeso. Toque la punta
del lápiz al inferior del protector de yeso en el punto más
profundo junto al área identificada ″1.″
Pared
acabada
Mida hasta la pared acabada
con una varilla o pluma.
Rampa
Rampa
Protector de yeso
Grosor máx de la
pared acabada
Espaciadores
(Pared gruesa)
Espaciador
(Pared mediana)
Espaciador
(Pared delgada)
12
3
Kohler Co. Español-2 1204801-2-A

Instale el adaptador de la espiga de la válvula (cont.)
Si la marca o su dedo está más abajo que el filo del protector de
yeso, realice los pasos restantes:
Deslice el lápiz a lo largo de los pasos hasta que la marca o sus
dedos estén al parejo con el filo superior del protector de yeso.
Fíjese qué área del protector de yeso toca el lápiz.
Si el lápiz toca el paso identificado ″1,″utilice el adaptador de la
espiga de la válvula de 1-3/8″(35 mm) (pared mediana) yel
tornillo de 1-3/8″(35 mm).
Si el lápiz toca el paso identificado ″2,″utilice el adaptador de la
espiga de la válvula de 1-7/8″(35 mm) (pared gruesa) yel
tornillo de 1-3/4″(44 mm).
Si el lápiz toca el paso identificado ″3,″utilice el adaptador de la
espiga de la válvula de 7/8″(22 mm) (pared delgada) yel tornillo
de 3/4″(19 mm).
1204801-2-A Español-3 Kohler Co.
