Kohler Symbol Rite-Temp K-T18488 User manual

Installation Guide
Single-Control Bath and Shower Trim
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-T18488 K-T18489
K-T18490
1054205-2-B

IMPORTANT INSTRUCTIONS
WARNING: Risk of scalding or other severe injury.
•Before completing installation, the installer must set the
maximum water temperature setting of this valve to minimize the
risks associated with scalding hazards according to ASTM F 444.
•Do not install a shut-off device on either outlet of this valve. The
installation of any such device may create a cross-flow condition
at the valve and affect the water temperature.
•Factors that change the temperature of the water supplied to the
valve, such as seasonal water temperature changes, and water
heater replacement or servicing, will change the maximum water
temperature supplied by the valve and may create a scalding
hazard. The pressure-balanced valve will not compensate for
changes in the water supply temperature; adjust the maximum
water temperature setting of this pressure-balanced valve when
such changes occur.
•Pressure-balanced valves may not provide protection against
scalding if there is a failure of other temperature-limiting devices
elsewhere in the plumbing system.
WARNING: Risk of product damage. Only silicone based
lubricants should be used with these valves. Use of petroleum
based lubricants on the valve is harmful to the O-rings, seals,
and plastic components. Use of petroleum based lubricants will
void the warranty.
The installer is responsible for installing the valve and adjusting the
maximum water temperature of this pressure-balanced valve
according to instructions.
This valve meets or exceeds ANSI A112.18.1 and ASSE 1016.
If you do not understand any of the installation or temperature
adjustment instructions in this document, in the United States please
contact our Customer Service Department at 1-800-4-KOHLER.
Outside the U.S., please contact your distributor.
IMPORTANT NOTICE TO INSTALLERS! Please fill in the blanks in
the information box in the Homeowners Guide and on the valve label.
Retain the Homeowners Guide for future reference.
1054205-2-B 2 Kohler Co.

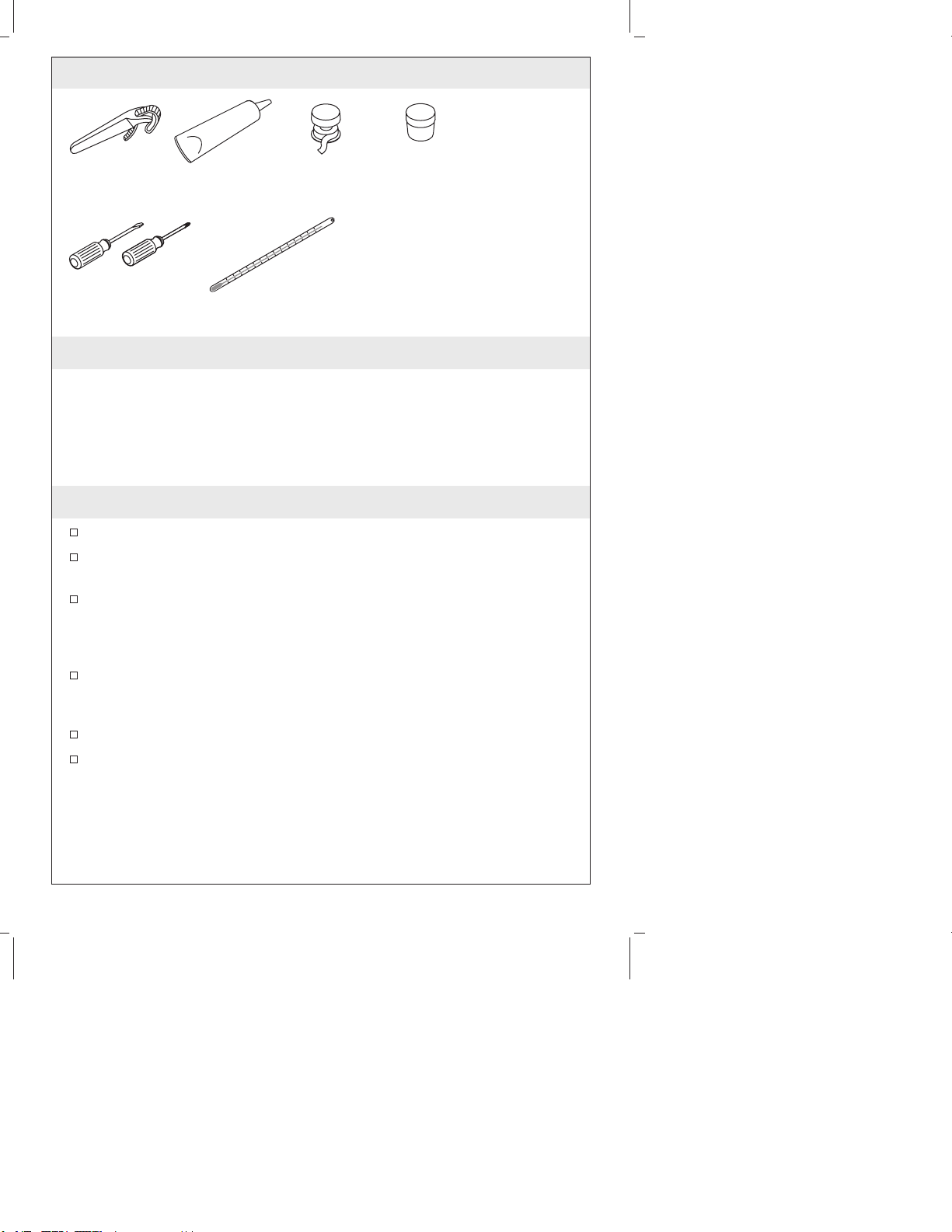

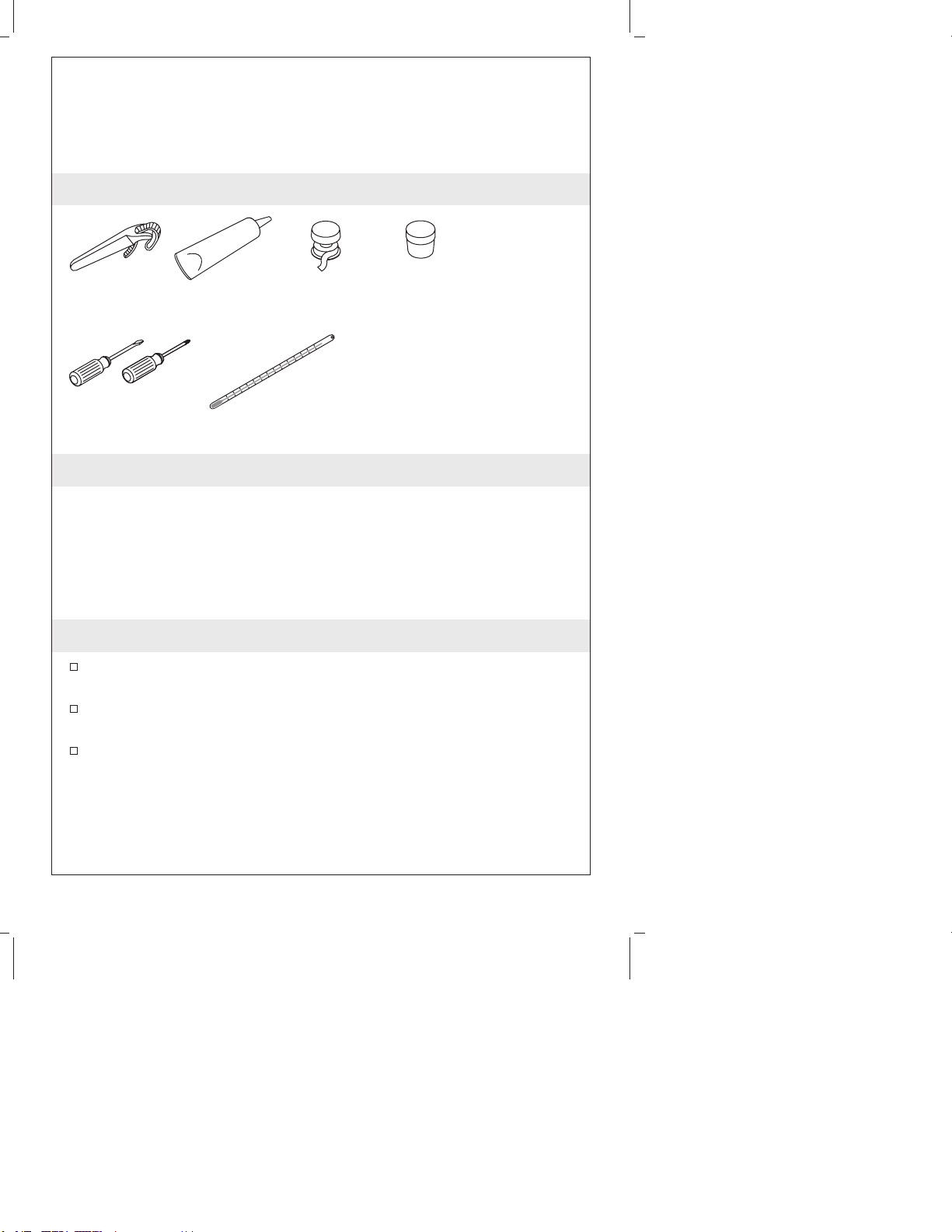

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Observe all local plumbing and building codes.
The finished wall or bath/shower unit must be installed prior to
installing this trim.
Before installing the trim, determine if the maximum water
temperature is acceptable to the user. If temperature adjustment is
needed, refer to the valve manufacturer’s instructions to properly
adjust the water temperature.
The valve shuts off by water pressure. Do not force the handle in
any direction. To turn the valve off, gently turn it to the ″OFF″
position.
Shut off the main water supply.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Thermometer
Strap
Wrench Thread Sealant
Silicone
Sealant Plumbers
Putty
Assorted
Screwdrivers
Plus:
• 1/2" NPT Pipe Nipple
Kohler Co. 3 1054205-2-B

1. Install the Spout
Remove the temporary nipple.
Apply thread sealant and install a 1/2″nipple so it extends 7/16″
(1.1 cm) beyond the finished wall.
Apply a bead of plumbers putty or other sealant around the inlet
end of the spout according to the manufacturer’s instructions.
Apply thread sealant to the nipple and thread the spout onto the
nipple.
Carefully tighten with a clean strap wrench.
Remove any excess putty.
1/2" Nipple
7/16"
(1.1 cm)
Apply plumbers
putty.
1054205-2-B 4 Kohler Co.

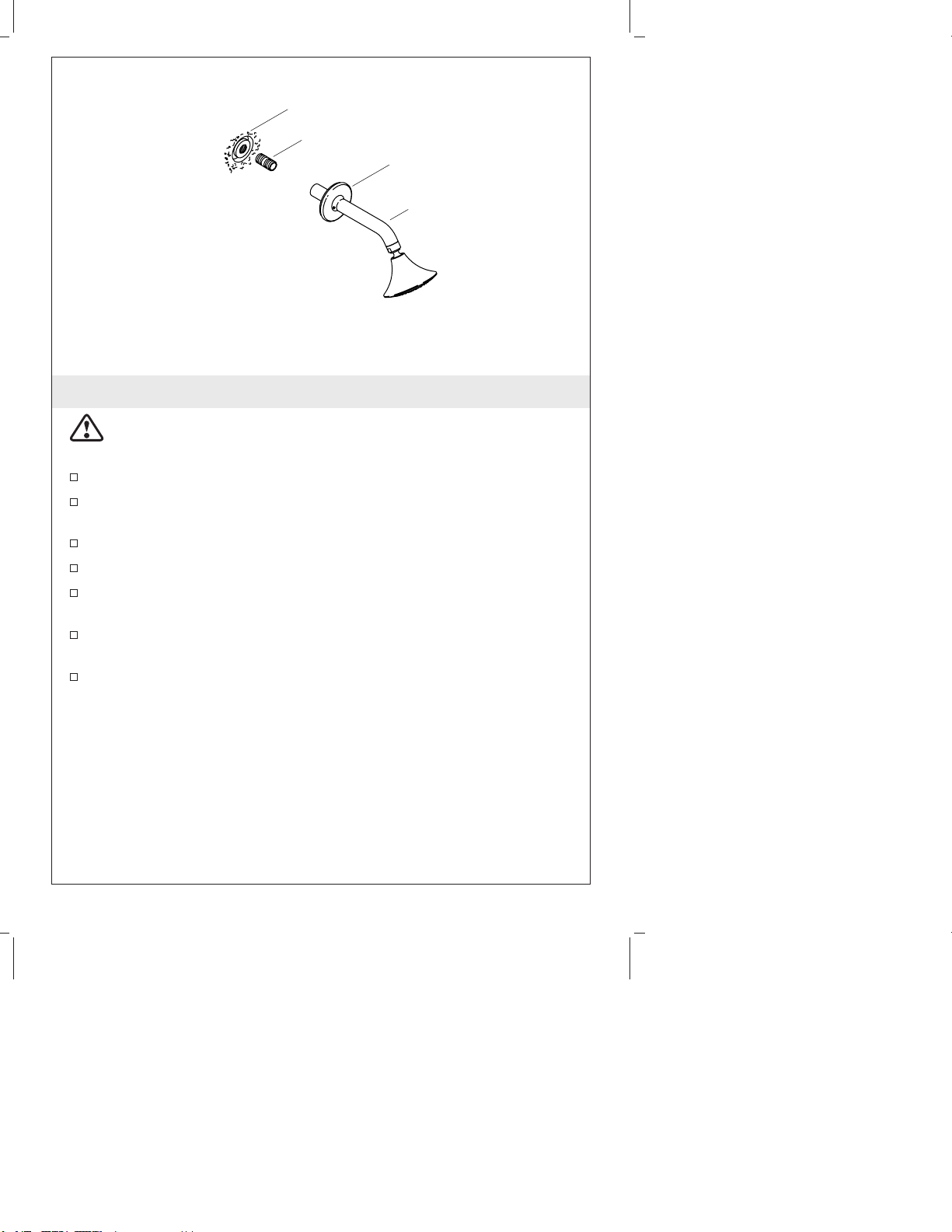

2. Install the Showerhead Assembly
CAUTION: Risk of product damage. To avoid clogging the
showerhead spray outlets, use thread sealant tape on the pipe
nipple. Do not use thread sealant compound (pipe dope).
Remove the temporary nipple from the shower elbow.
Apply thread sealant and install a 1/2″NPT nipple to extend 1″
(2.5 cm) beyond the finished wall.
Turn the main water supply on.
Run water through the pipe nipple to flush out dirt and debris.
Place the wall flange onto the pipe nipple and flush against the
wall.
Apply thread sealant tape to the pipe nipple, then thread the
showerhead assembly onto the pipe nipple.
Carefully tighten the showerhead assembly to the pipe nipple
with a clean strap wrench.
Showerhead
Assembly
Wall Flange
Pipe Nipple
Shower Elbow
Kohler Co. 5 1054205-2-B

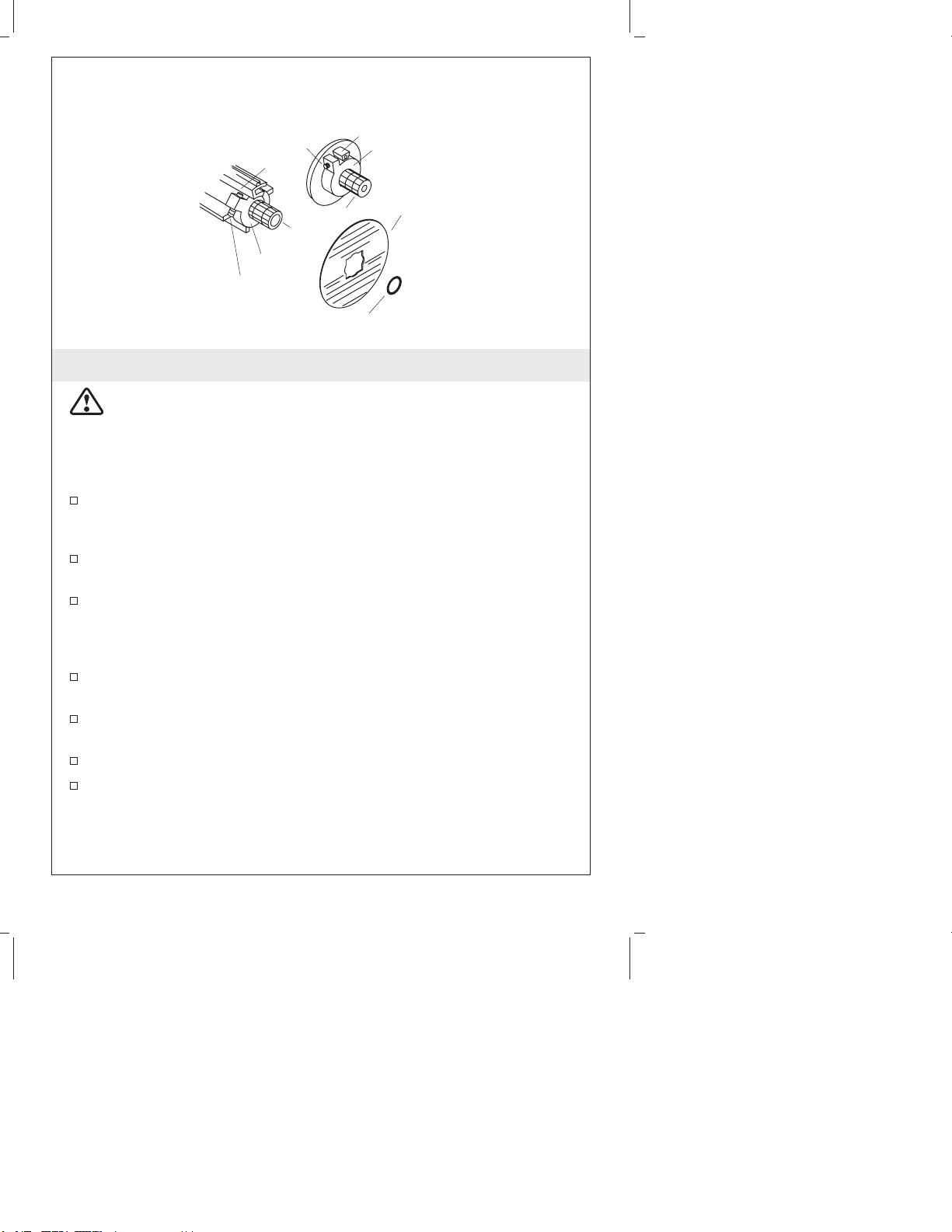

3. Optional Temperature Limiting Adjustment
CAUTION: Risk of personal injury. The water temperature
should never be set above 120°F (49°C).
NOTE: Do not remove the O-ring and collar at this time. Removing
the O-ring and collar will change the factory setting for the
maximum water temperature.
Turn the valve clockwise to the full open position and let the hot
water run for several minutes. Position a thermometer in the
water stream and check the temperature.
For minor water temperature changes, adjust the setscrew, and
recheck the water temperature.
For major water temperature changes, remove the O-ring and
collar from the valve stem. Slowly rotate the valve stem until the
desired maximum water temperature is reached.
Reinstall the collar on the valve stem with the setscrew against
the side of the tab.
Reinstall the O-ring, rotate the valve stem counterclockwise to
shut the water off.
Recheck the water temperature.
Complete the information on the valve label (if supplied).
O-Ring
Setscrew
Tab
Tab
Collar
Collar
Setscrew
Valve
Label
Standard
Valve
High Flow
Valve
Valve
Stem
1054205-2-B 6 Kohler Co.

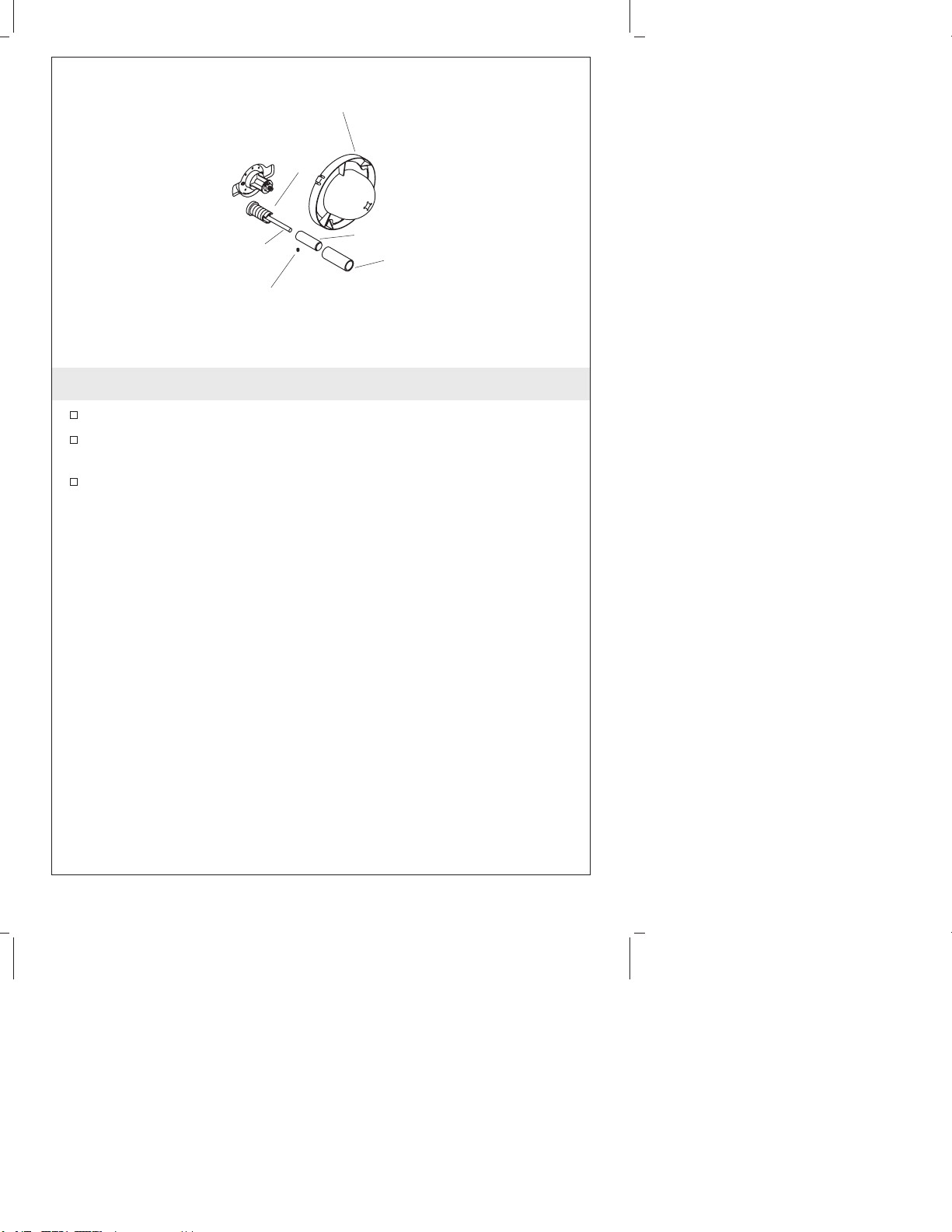

4. Install the Diverter Assembly
Remove and discard the plaster guard and/or dome, if installed.
Position the actuator over the diverter stem. Tighten the setscrew.
Slide the guide over the actuator and thread it onto the diverter
stem.
Guide
Setscrew
Actuator
Diverter Assembly
Valve
Stem
Diverter
Stem
Discard plaster
guard with dome.
Kohler Co. 7 1054205-2-B

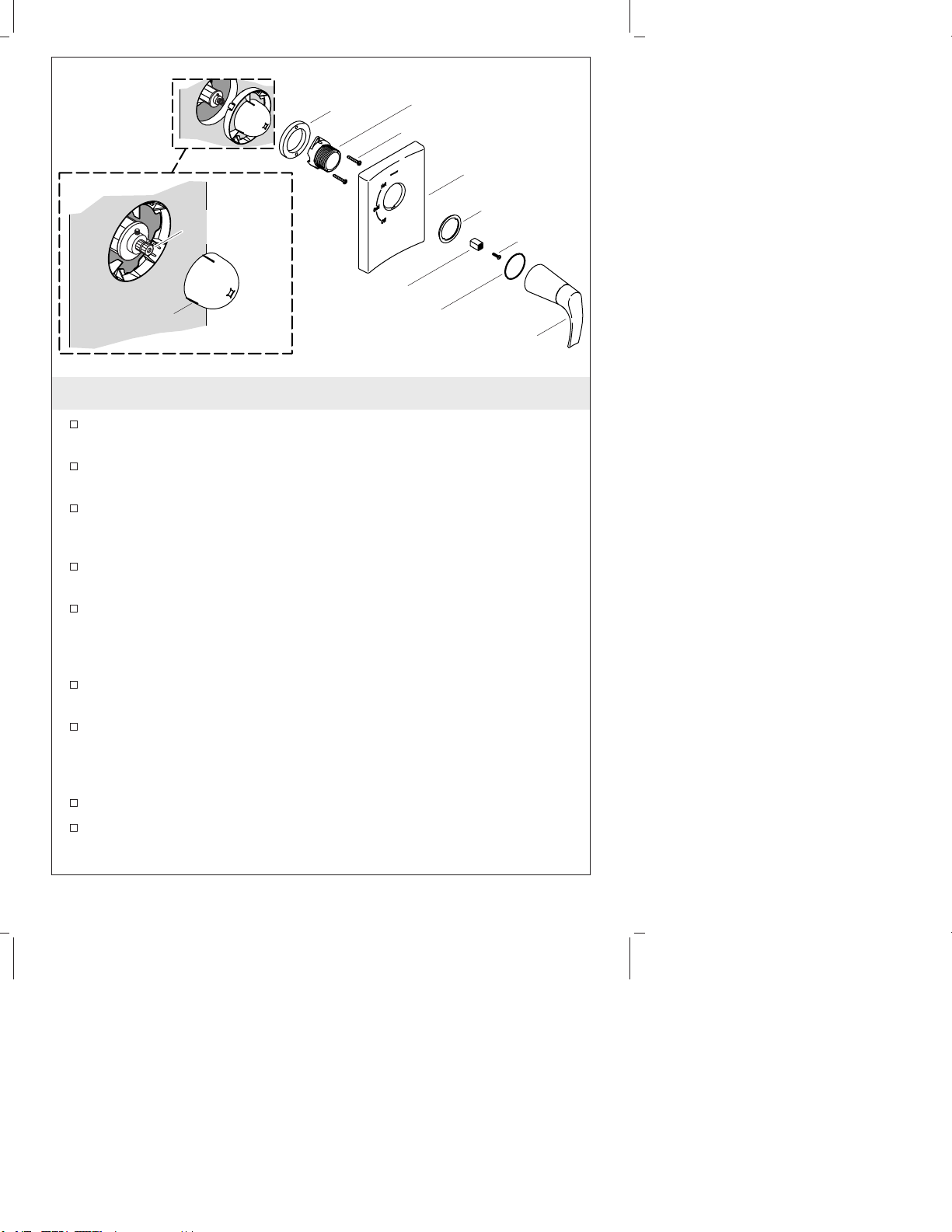

5. Install the Trim
Remove and discard the plaster guard and/or dome from the
valve stem, if installed.
For wall thickness of 3/16″(5 mm) to 7/16″(1.1 cm): Attach the
retainer to the valve stem with the #10 screws provided.
For wall thickness of 7/16″(1.1 cm) to 3/4″(1.9 cm): Place the
spacer onto the valve stem, then attach the retainer to the valve
stem with the #10 screws provided.
Install the faceplate onto the retainer. The cutout on the faceplate
should face downward.
Install the pivot ring to the faceplate, and rotate clockwise to lock
in place. The pivot ring should be situated with the cutout
aligned with the faceplate cutout.
Rotate the valve stem fully counterclockwise to the ″OFF″
position.
Position the deep end of the stem adapter onto the valve stem.
The outer sides of the stem adapter should be positioned as
horizontal and vertical as possible.
Attach the stem adapter with the supplied screw.
Ensure the O-ring is positioned in the groove on the inside of the
handle assembly.
Align the handle to the ″OFF″position. Hold the handle in the
″OFF″position and thread the handle assembly securely onto the
retainer.
Discard dome.
Spacer Retainer
Screws
Faceplate
Pivot Ring
Stem Adapter
Screw
O-Ring
Handle Assembly
Valve Stem
1054205-2-B 8 Kohler Co.

Install the Trim (cont.)
Apply a bead of silicone sealant around the sides and top of the
faceplate.
Kohler Co. 9 1054205-2-B

Guide d’installation
Baignoire mono-contrôle et garniture de
douche
INSTRUCTIONS IMPORTANTES
AVERTISSEMENT : Risque de brûlures ou autres blessures
graves.
•Avant de commencer l’installation, l’installateur doit régler la
température maximale de l’eau de cette valve pour réduire au
minimum les risques de brûlures, ceci conformément à la norme
ASTM F 444.
•Ne pas installer un dispositif d’arrêt sur les sorties de cette valve.
L’installation d’un tel dispositif peut créer une condition de débit
croisé au régulateur et modifier la température de l’eau.
•Les facteurs qui changent la température de l’eau fournie à cette
valve, tels que les changements de température d’eau saisonniers,
et le remplacement ou l’entretien du chauffeau, changeront la
température maximale de l’eau fournie par le régulateur et
pourront présenter un danger de brûlures. La valve à pression
réguléene compensera pas les changements de température
d’alimentation d’eau; ajuster la température maximale de cette
valve à pression équilibrée si de tels changements se produisent.
•Les valves à pression équilibrée peuvent ne pas assurer une
protection contre les brûlures en cas de défaillance d’autres
dispositifs de limitation de température installés ailleurs sur le
réseau de plomberie.
AVERTISSEMENT : Risque d’endommagement du produit.
Seuls des lubrifiants à base de silicone devraient être utilisés
avec ces valves. L’usage de lubrifiants à base de pétrole sur la
valve est nuisible pour les joints toriques, les étanchéités, et les
composants en plastique. L’utilisation de lubrifiants à base de
pétrole annulera la garantie.
L’installateur est responsable de l’installation de la valve et du
réglage de la température maximale de l’eau de cette valve à pression
équilibrée conformément aux instructions.
Cette valve satisfait ou excède les exigences des normes ANSI
A112.18.1M et ASSE 1016.
Kohler Co. Français-1 1054205-2-B

INSTRUCTIONS IMPORTANTES (cont.)
S’il ne vous est pas possible de comprendre les instructions
d’installation ou de réglage de la température données par ce
document, veuillez contacter notre département du service clientèle
aux États-Unis.1-800-4-KOHLER. Hors des États-Unis, veuillez
contacter votre distributeur.
AVIS IMPORTANT AUX INSTALLATEURS! Veuillez remplir le
coupon dans le guide du propriétaire ainsi que sur l’étiquette de la
valve. Conserver le guide du propriétaire pour future référence.

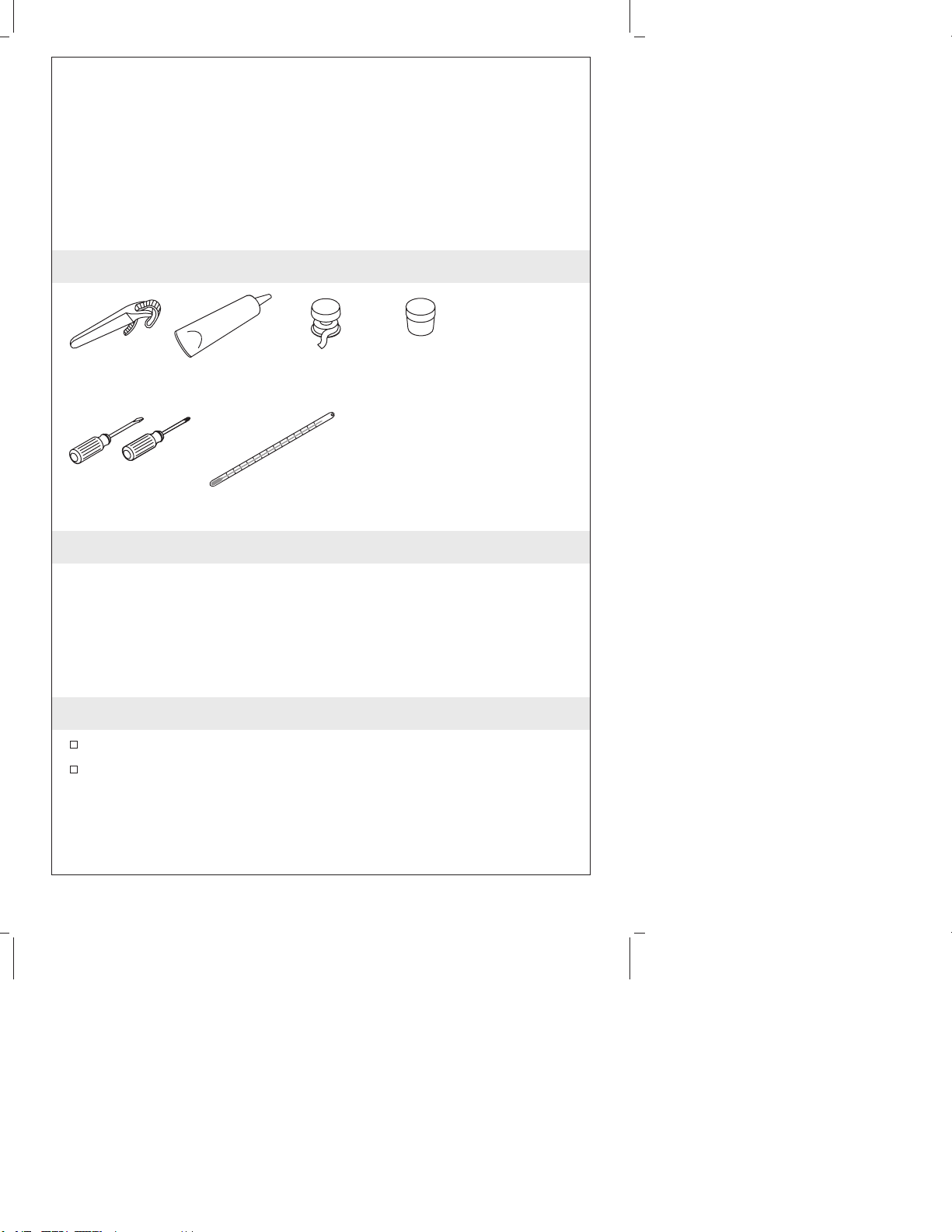

Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Le mur fini ou la baignoire/douche doit être installé avant
d’installer cette garniture.
Thermomètre
Clé à
sangle Joint d'étanchéité
pour filetage
Mastic de
plombier
Joint
d'étanchéité
Tournevis
assortis
Plus:
• Mamelon tuyau 1/2" NPT
Kohler Co. Français-2 1054205-2-B

Avant de commencer (cont.)
Avant d’installer la garniture, déterminer si la température
maximum de l’eau est acceptable. Si un réglage de température
est nécessaire, se référer aux instructions du fabricant pour
proprement ajuster la température d’eau.
La valve s’arrête par pression d’eau. Ne pas forcer la poignée
dans aucune direction. Pour fermer la valve, la tourner
doucement sur la position ″OFF″.
Couper l’alimentation d’eau principale.
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
1054205-2-B Français-3 Kohler Co.

1. Installer le bec
Retirer le mamelon temporaire.
Appliquer un ruban d’étanchéité pour filetage et installer un
mamelon de 1/2″de manière à ce qu’il s’étende de 7/16″(1,1 cm)
au-delà du mur fini.
Appliquer du mastic d’étanchéité ou un produit semblable sur le
périmètre de l’extrémité arrière du bec, selon les instructions du
fabricant du mastic.
Appliquer un ruban d’étanchéité sur le filetage du mamelon et
visser le bec sur ce dernier.
Serrer doucement à l’aide d’une clé à sangle propre.
Retirer tout excès de mastic.
Mamelon
de 1/2"
7/16"
(1,1 cm)
Appliquer du
mastic de
plomberie.
Kohler Co. Français-4 1054205-2-B

2. Installer l’ensemble de pomme de douche
ATTENTION : Risque d’endommagement du produit. Pour
éviter de boucher les orifices de la pomme de douche, utiliser du
ruban d’étanchéité sur le mamelon du tuyau. Ne pas utiliser de
joint d’étanchéité pour filetage (colle à tuyau).
Retirer le mamelon temporaire du coude de la douche.
Appliquer du ruban d’étanchéité pour filetage et installer un
mamelon de 1/2″NPT de manière à ce qu’il s’étende de 1″(2,5
cm) au-delà du mur fini.
Ouvrir l’alimentation d’eau principale.
Faire couler l’eau à travers le mamelon du tuyau pour éliminer
toute saleté ou débris.
Placer la bride murale sur le mamelon du tuyau et égaliser contre
le mur.
Appliquer un ruban d’étanchéité sur le mamelon du tuyau et
visser l’ensemble de pomme de douche sur le mamelon du tuyau.
Serrer délicatement la pomme de douche sur le mamelon du
tuyau avec une clé à sangle propre.
Coude de douche
Bride murale
Mamelon de tuyau
Ensemble de
pomme de douche
1054205-2-B Français-5 Kohler Co.

3. Réglage optionnel limite de température
ATTENTION : Risque de blessures corporelles. La température
de l’eau ne devrait jamais être supérieure à 120° F (49° C).
REMARQUE : Ne pas retirer le joint torique ou le collier pour le
moment. Retirer le joint torique changerait le réglage d’usine de la
température maximale de l’eau.
Tourner la valve vers la droite à la position ouverte et laisser
couler l’eau chaude pendant quelques minutes. Placer un
thermomètre dans le courant d’eau et vérifier la température.
Pour de petits changements de température, ajuster la vis de
serrage, et re-vérifier la température d’eau.
Pour de grands changements de température, retirer le joint
torique et le collier de la tige de la valve. Tourner lentement la
tige de la valve jusqu’à atteindre la température maximale
désirée.
Réinstaller le collier sur la tige de la valve de manière à placer la
vis de retenue contre la languette.
Réinstaller le joint torique, tourner la tige de la valve vers la
gauche pour arrêter l’eau.
Vérifier de nouveau la température de l’eau.
Compléter l’information sur l’étiquette de la valve (si fournie).
Joint torique
Vis de retenue
Vis de retenue
Languette Languette
Collier
Collier
Etiquette
de valve
Valve
standard
Valve haut
débit
Tige de
valve
Kohler Co. Français-6 1054205-2-B

4. Installer l’ensemble d’inverseur
Retirer et jeter le renfort en plâtre et/ou dôme, si il est installé.
Positionner l’interrupteur sur la tige d’inverseur. Serrer la vis de
retenue.
Glisser le guide sur l’interrupteur et le visser sur la tige de
l’inverseur.
Guide
Vis de retenue
Interrupteur
Ensemble inverseur
Tige de la
valve
Tige
d'inverseur
Jeter le renfort en
plâtre avec dôme.
1054205-2-B Français-7 Kohler Co.

5. Installer la garniture
Retirer et jeter le renfort en plâtre et/ou dôme de la tige de valve,
si installés.
Pour une épaisseur de mur de 3/16″(5 mm) à 7/16″(1,1 cm):
Attacher la rétention à la tige de valve avec les vis #10 fournies.
Pour une épaisseur de mur de 7/16″(1,1 cm) à 3/4″(1,9 cm):
Placer l’espaceur sur la tige de valve, puis attacher la rétention à
la tige de valve avec les vis #10 fournies.
Installer le couvercle sur la bague d’arrêt. La découpe du
couvercle devrait être orientée vers le bas.
Installer la bague pivotante sur le couvercle et tourner la vers la
droite pour la bloquer en place. L’anneau du pivot devrait être
situé de façon à ce que la découpe soit alignée avec celle du
couvercle.
Pivoter la tige de la valve complètement vers la gauche à la
position fermée ″OFF″.
Positionner l’extrémité profonde de l’adaptateur de tige sur la tige
de valve. Les côtés extérieurs de l’adaptateur de tige devraient
être positionnés aussi horizontalement et verticalement que
possible.
Attacher l’adaptateur de la tige avec les vis fournies.
S’assurer que le joint torique soit positionné dans la rainure
intérieure de l’ensemble de poignée.
Jeter le dôme.
Calle
d'espacement Bague de retenue
Vis
Couvercle
Anneau
pivotant
Adaptateur
de tige
Vis
Joint torique
Ensemble de poignée
Tige de la valve
Kohler Co. Français-8 1054205-2-B

Installer la garniture (cont.)
Aligner la poignée vers la position ″OFF″. Maintenir la poignée
en position ″OFF″et bien visser la poignée sur la rétention.
Appliquer du mastic à la silicone autour des côtés et au-dessus
du couvercle.
1054205-2-B Français-9 Kohler Co.

Guía de instalación
Guarnición de grifería monomando de bañera
y ducha
INSTRUCCIONES IMPORTANTES
ADVERTENCIA: Riesgo de quemaduras u otras lesiones
graves.
•Antes de terminar la instalación, el instalador debe ajustar la
temperatura máxima del agua en la válvula para reducir el riesgo
de quemaduras, según la norma ASTM F 444.
•No instale llaves de paso en ninguna de las salidas de esta
válvula. La instalación de tales dispositivos puede producir
contracorriente en la válvula y afectar la temperatura del agua.
•Los factores que cambian la temperatura del agua suministrada a
la válvula, tales como los cambios de temperatura debido a las
estaciones del año y el mantenimiento o reemplazo del calentador
de agua, afectarán la temperatura máxima del agua suministrada
por la válvula y pueden causar quemaduras. La válvula
reguladora de presión no compensará los cambios de temperatura
del agua; ajuste la temperatura máxima del agua de esta válvula
reguladora de presión cuando se produzcan tales cambios.
•Es posible que las válvulas reguladoras de presión no protejan
contra las quemaduras si otros aparatos de limitación de la
temperatura en el sistema de plomería no funcionan
correctamente.
ADVERTENCIA: Riesgo de daños al producto. Sólo se deben
utilizar lubricantes a base de silicona con estas válvulas. El uso
de lubricantes derivados del petróleo en la válvula puede dañar
los arosellos (O-rings), sellos y componentes de plástico. El uso
de lubricantes derivados del petróleo anulará la garantía.
El instalador tiene la responsabilidad de instalar la válvula y ajustar
la temperatura máxima del agua de esta válvula reguladora de
presión según las instrucciones.
Esta válvula cumple o excede las normas ANSI A112.18.1 y ASSE
1016.
Si usted no entiende las instrucciones de instalación o de ajuste de
temperatura contenidas en este documento, desde los Estados Unidos
llame a nuestro Departamento de Atención al Cliente, al1-800-4-
KOHLER. Fuera de los Estados Unidos, comuníquese con su
distribuidor.
Kohler Co. Español-1 1054205-2-B

INSTRUCCIONES IMPORTANTES (cont.)
¡AVISO IMPORTANTE A LOS INSTALADORES! Por favor, llene los
espacios en blanco del cuadro de información de la Guía del usuario y
en la etiqueta de la válvula. Guarde la Guía del usuario para referencia
futura.
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
La pared acabada o la unidad de la bañera/ducha debe instalarse
antes que la guarnición.
Antes de instalar la guarnición, determine si la temperatura
máxima del agua es aceptable para el usuario. Si es necesario
ajustar la temperatura, consulte las instrucciones del fabricante de
la válvula para ajustar correctamente la temperatura del agua.
Termómetro
Llave de
correa Sellador de roscas Masilla de
plomería
Sellador
de silicona
Destornilladores
surtidos
Más:
• Niple de tubería de 1/2" NPT
1054205-2-B Español-2 Kohler Co.
