Kohler Cantata K-2199 User manual

Installation Guide
Self-Rimming Lavatory
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-2199, K-14170, K-14173, K-14234,
K-14270, K-14271, K-14272, K-14274
1018898-2-A

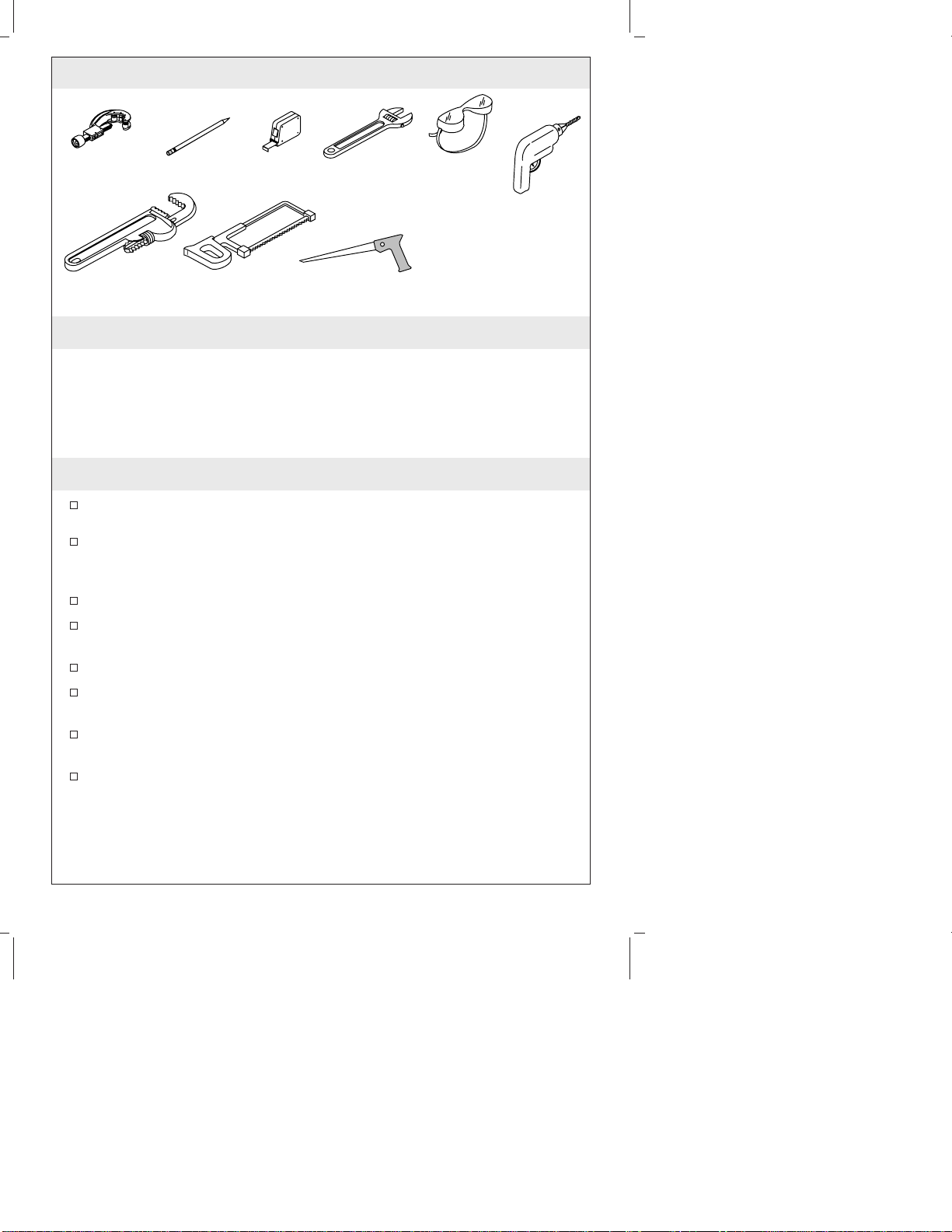

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Observe all local plumbing and building codes.
Prior to installation, unpack the new lavatory and inspect it for
damage. Return the lavatory to its protective carton until you are
ready to install it.
Inspect the drain and supply tubing. Replace if necessary.
Do not substitute another sealant if one is supplied with this
lavatory.
Use the template supplied with the lavatory.
For replacement installations, make sure the existing cutout is the
same size or smaller than needed for the new lavatory.
Refer to the roughing-in information to ensure proper installation
for ADA applications.
This lavatory is a unique installation that requires the faucet to be
mounted directly in the countertop rather than on the lavatory
itself.
Plus:
Template (supplied)
1-3/16" Hole Saw
Pencil
Keyhole Saw
Drill
Tube Cutter
Hacksaw
Pipe Wrench
Tape
Measure Adjustable
Wrench Safety
Glasses
1018898-2-A 2 Kohler Co.

1. Preparation
Install the water supplies and drain piping according to the
roughing-in information.
Determine the faucet centerline location. Consider the faucet and
handle escutcheon diameters, the length of the spout, and the
clearance between the spout and the lavatory rim.
NOTE: Take into consideration lavatory shape when determining the
faucet location.
Calculate the faucet centerline measurement by first dividing the
escutcheon diameter by 2, and then adding 1/4″(6mm) to the
result. If necessary, round the calculation up to the nearest 1/16″
(2mm).
Carefully draw the calculated faucet centerline on the cut-out
template. Choose the most suitable location based upon the
following factors:
•compliance with all local plumbing codes
•minimum 2″(5.1cm) distance from the water stream to the
lavatory rim edge. This is important to ensure adequate clearance
for hand washing
•a minimum 1/4″(6mm) distance between the faucet spout and
the lavatory rim
Redraw the faucet centerline as needed to meet these
requirements.
Backsplash
Handle
Escutcheon
Centerline
Countertop Template
Rim Outline
2" (5cm) Min.
Calculated Faucet
Centerline Distance 1/4" (6mm) Min.
2" (5cm) Min.
Kohler Co. 3 1018898-2-A

Preparation (cont.)
Draw a line on the cut-out template a minimum of 2″(5.1cm)
behind the final faucet centerline. This is the minimum
backsplash locator line.
NOTE: Some Kohler faucets require a minimum of 2-1/2″(6.4cm)
behind the final faucet centerline.
Cut along the backsplash locator line on the template.
Cut out the template along the inside of the template cutting line.
Position the template on the countertop to ensure clearance
between the lavatory, faucet, and backsplash.
Verify cabinet clearance beneath the countertop.
Use a pencil to trace the template on the countertop.
Mark the faucet and handle centerline on the countertop.
1018898-2-A 4 Kohler Co.

2. Install the Lavatory
Cut out the countertop opening by carefully following the pencil
line traced from the template.
CAUTION: Risk of personal injury or product damage. Handle
with care. Product can break, chip or cause injury if handled
carelessly. Get help lifting the lavatory.
Temporarily position the lavatory in the opening. Adjust the fit of
the lavatory.
Remove the lavatory from the countertop.
Drill the faucet holes.
Install the faucet to the countertop according to the
manufacturer’s instructions.
Install the drain to the lavatory according to the manufacturer’s
instructions.
Carefully position the lavatory in the cut-out.
Apply a thin, continuous bead of sealant around the lavatory
edges.
Immediately wipe away any excess sealant, and fill any voids as
needed.
Verify that the lavatory has not moved out of position.
Allow the sealant to cure for at least 30 minutes before
proceeding.

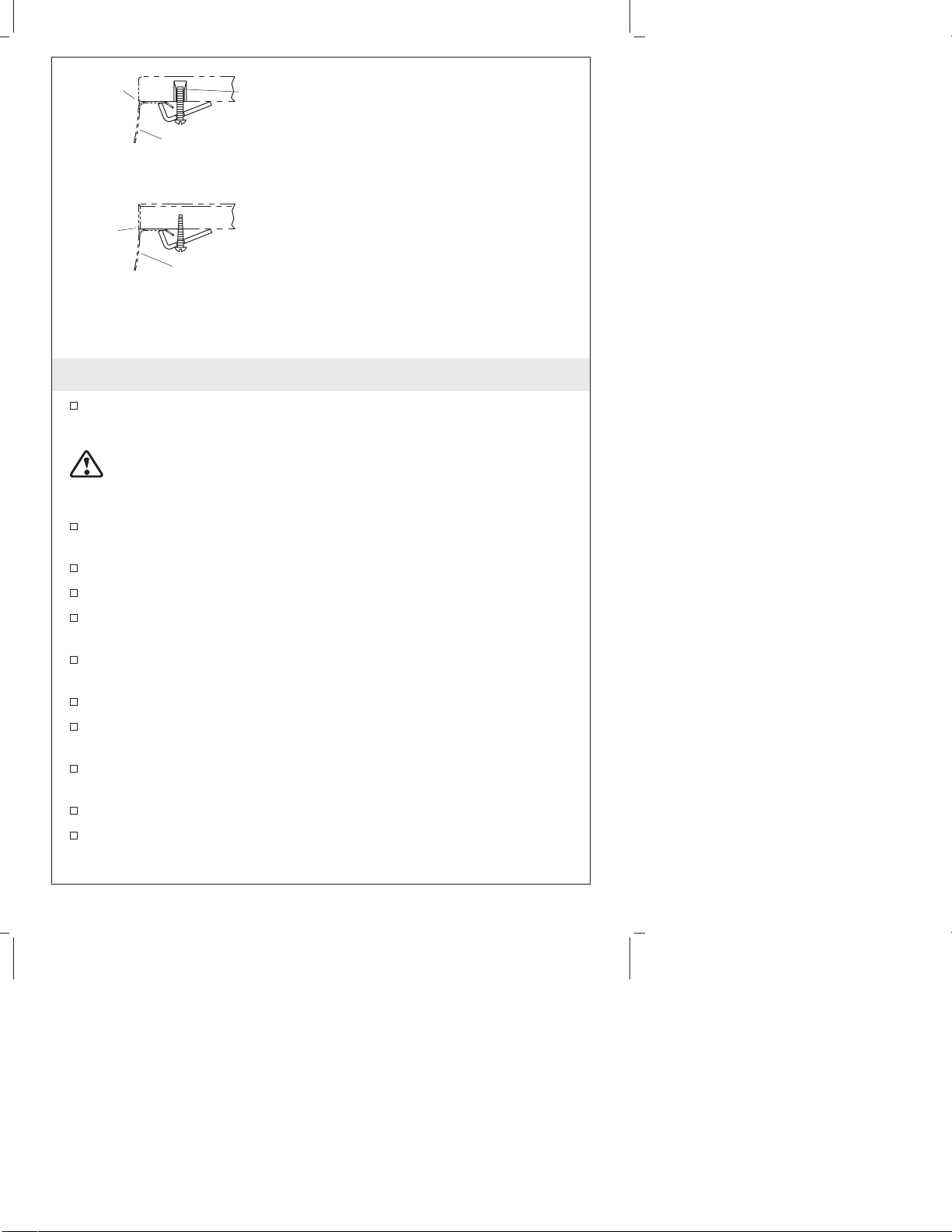

Sealant
Sealant
Lavatory
Lavatory
Insert
Marble Slab / Solid Surface
Countertop
Undercounter Installation
Wood Countertop
Kohler Co. 5 1018898-2-A

Install the Lavatory (cont.)
Connect and tighten the trap to the drain, and complete the water
supply connections to the faucet according to the instructions
packed with the faucet.
Run water into the lavatory and check for leaks.
Clean up with a non-abrasive cleaner.
1018898-2-A 6 Kohler Co.

Guide d’Installation
Lavabo Sur Comptoir
Outils et Matériaux
Merci d’avoir choisi un produit KOHLER
Nous apprécions votre engagement envers la qualité KOHLER. S’il
vous plait, prenez quelques minutes et lisez attentivement ce guide
avant de commencer votre installation. N’hésitez pas à nous contacter
en cas de problème d’installation ou de fonctionnement. Nos numéros
de téléphone et notre adresse du site Internet sont au verso. Merci
encore d’avoir choisi un produit KOHLER.
Avant De Commencer
Respectez tous les codes locaux de plomberie et de bâtiment.
Avant l’installation, déballez le nouveau lavabo et examinez le
pour en déceler tout dommage. Remettre le lavabo dans son
emballage de protection en attendant de commencer l’installation.
Vérifiez l’état du drain et les tuyaux. Remplacez si besoin.
Utilisez uniquement le mastic fourni avec le lavabo.
Utilisez le plan de découpe fourni avec le lavabo.
Pour le remplacement d’un lavabo, assurez vous que la découpe
originale soit de la même taille ou plus petite que celle requise
pour le nouveau lavabo.
Kohler Co. Français-1 1018898-2-A

Avant De Commencer (cont.)
Reportez-vous au plan pour garantir une installation ADA
conforme.
Ce lavabo est d’une installation unique, et nécessite que le robinet
soit monté directement sur le comptoir et non pas sur le lavabo
lui-même.
1018898-2-A Français-2 Kohler Co.

1. Préparation
Installez les tuyaux d’arrivée d’eau et d’évacuation, selon
l’information du diagramme de raccordement.

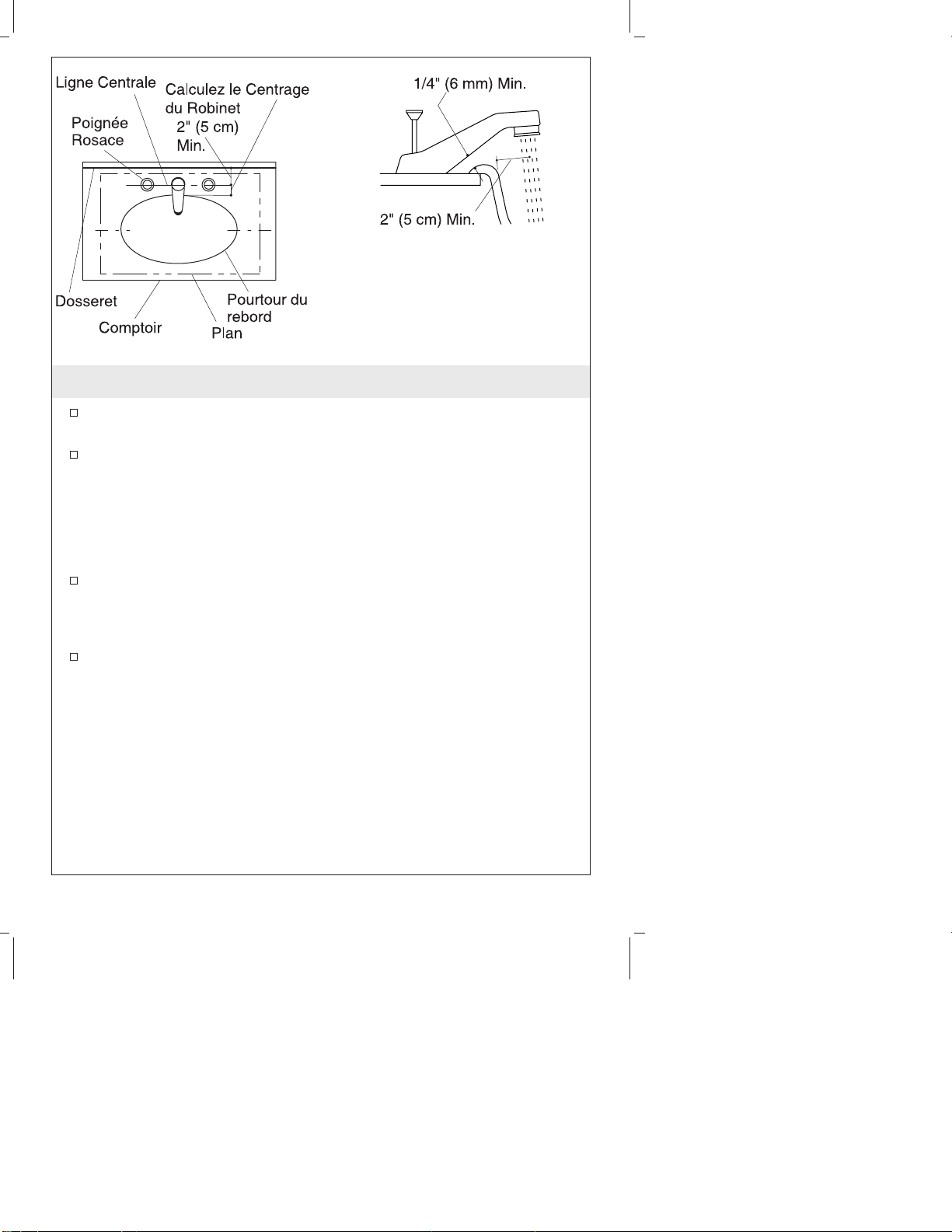

Déterminez l’emplacement de l’axe central du robinet. Tenez
compte du diamètre des rosaces du robinet et des poignées, la
longueur du bec et le dégagement entre le bec et le rebord du
lavabo.
REMARQUE : Prenez en compte la forme du lavabo quand vous
déterminerez l’emplacement du robinet.
Calculez la dimension de l’axe central du robinet en divisant par
deux le diamètre de l’applique, puis y ajouter 1/4″(6 mm).
Arrondissez au plus proche cette dimension à 1/16″(2 mm), au
besoin.
Tracez soigneusement l’axe central du robinet sur le plan de
découpage. Choisissez l’emplacement le plus adéquat, selon les
éléments suivants :
•Conformement aux codes de plomberie locaux
•un minimum de 2″(5,1 cm) de distance entre le jet d’eau et le
rebord du lavabo est requis. Ceci est important pour garantir
l’espace nécessaire
•d’un minimum de 1/4″(6 mm) de distance entre le bec du
robinet et le rebord du lavabo
Kohler Co. Français-3 1018898-2-A

Préparation (cont.)
Redessinez la ligne centrale de l’axe du robinet pour garantir ces
exigences.
Tracez une ligne sur le plan de au moins 2″(5 cm) derrière l’axe
final du robinet. Ceci est le minimum requis pour la location de
la ligne du dosseret.
REMARQUE : Certains robinets de KOHLER requièrent au moins
2-1/2″(6,4 cm) derrière la ligne de l’axe centrale définitive du
robinet.
Coupez le long de la ligne du dosseret sur le plan.
Découpez le plan le long du bord intérieur de la ligne de
découpe.
Placez le plan sur le comptoir de façon à assurer un dégagement
entre le lavabo, le robinet et le dosseret.
Vérifiez l’espace requis pour le meuble situé sous le comptoir.
Tracez le pourtour sur le comptoir à l’aide d’un crayon.
Marquez l’axe central du robinet et des poignées sur le comptoir.
1018898-2-A Français-4 Kohler Co.

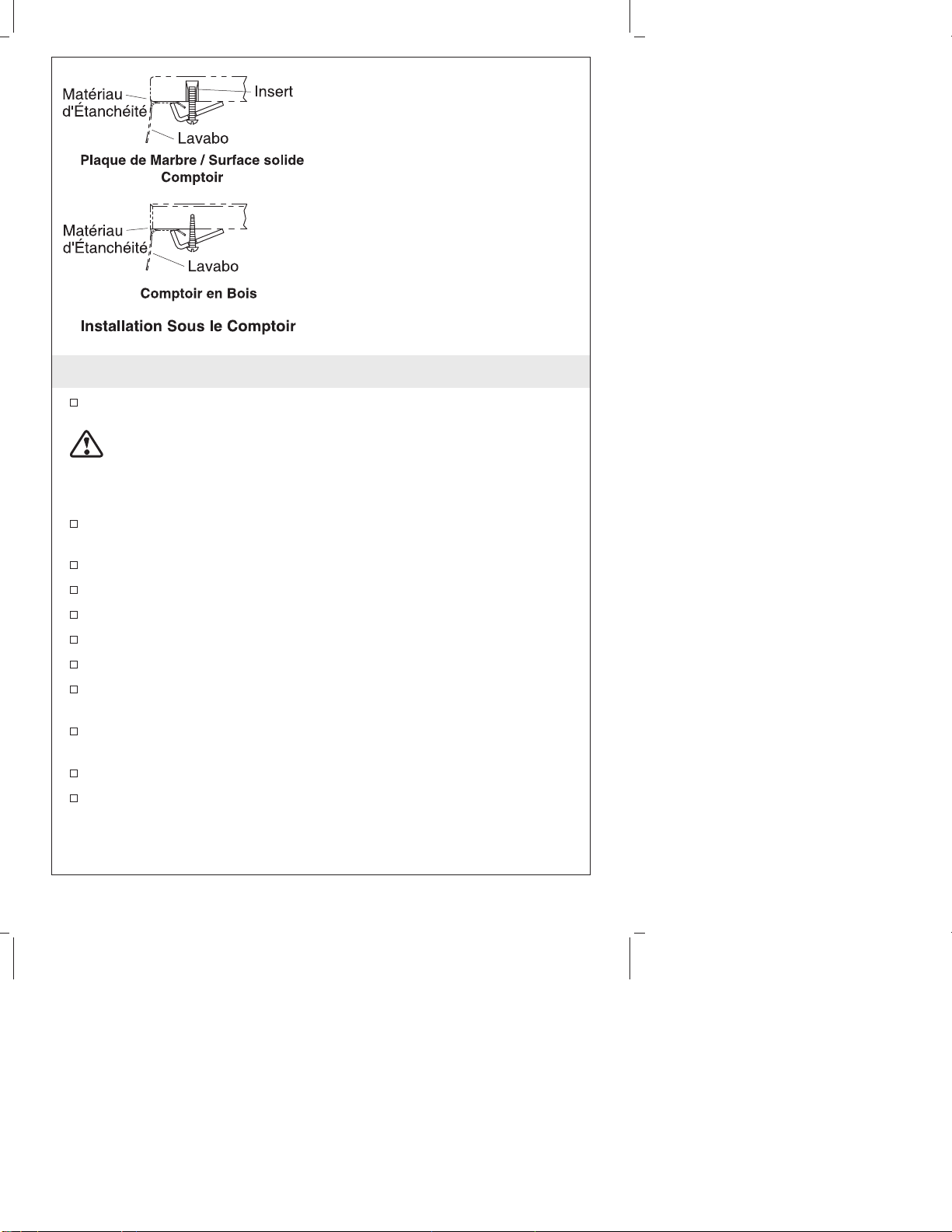

2. Installez le Lavabo
Découpez l’ouverture du comptoir suivant la ligne tracée.
ATTENTION : Risque de blessures ou d’endommagement du
produit. Manipulez avec précaution. Le produit peut se casser, se
fendre ou blesser quelqu’un si il est manipulé sans précaution.
Demandez de l’aide pour soulever le lavabo.
Placez temporairement l’évier sur son ouverture du plan de
travail. Vérifiez l’ajustement du lavabo.
Retirez le lavabo de son comptoir.
Percez les orifices pour le robinet.
Installez le robinet sur le comptoir suivant la notice du fabricant.
Installez le drain au lavabo selon la notice du fabricant.
Placez soigneusement le lavabo dans l’ouverture du comptoir.
Appliquez un boudin mince de matériau d’étanchéité le long des
bords du lavabo.
Essuyez immédiatement tout excédent de matériau et étanchéifiez
de toutes les cavités.
Vérifiez si le lavabo ne c’est pas déplacé de sa position initiale.
Avant de continuer, laisser prendre le mastic pendant au moins 30
minutes.
Kohler Co. Français-5 1018898-2-A

Installez le Lavabo (cont.)
Raccordez et fixez le siphon au drain, puis complétez les raccords
d’arrivées d’eau au robinet, selon la notice qui accompagne le
robinet.
Laissez couler l’eau dans le lavabo et vérifiez s’il y a des fuites.
Utilisez des nettoyants non abrasifs.
1018898-2-A Français-6 Kohler Co.

Guía de Instalación
Lavabo de montaje sobre el mostrador

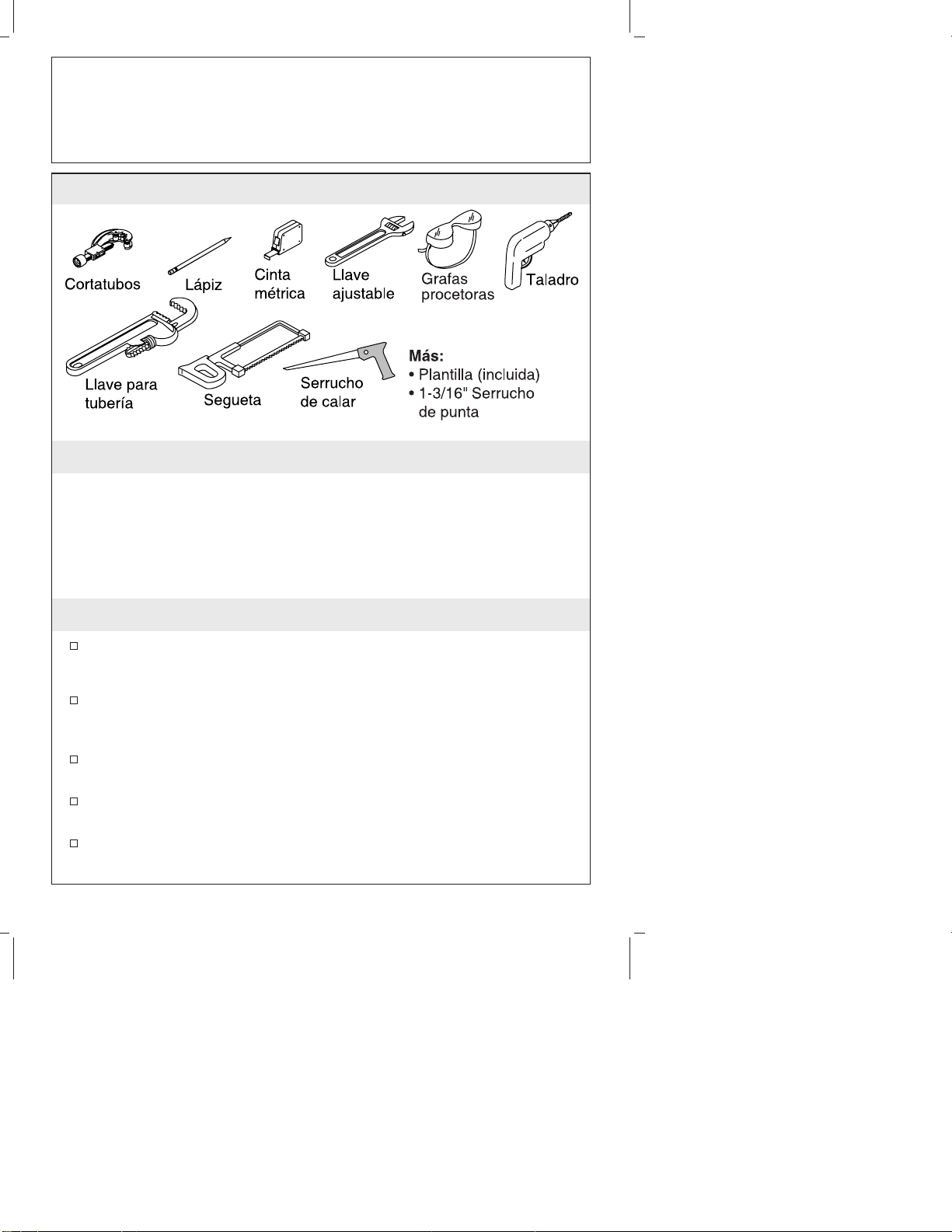

Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Por favor, tome unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la solapa posterior. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
Antes de la instalación, revise con cuidado todas las piezas para
ver si están dañadas. Después, vuelva a poner el lavabo en su
empaque como protección hasta el momento de la instalación.
Examine el tubo de suministro y de desagüe. Reemplácelos de ser
necesario.
Si se incluye un sellador con el lavabo no utilice ningún otro
como sustituto.
Utilice la plantilla incluida con el lavabo.
Kohler Co. Español-1 1018898-2-A

Antes de comenzar (cont.)
Si va a reemplazar el lavabo, verifique que la abertura existente
sea de igual o menor tamaño que la necesaria para el nuevo
lavabo.
Consulte el diagrama de instalación para asegurarse que esté bien
instalado conforme a la norma ADA.
Este lavabo es de instalación única pues requiere que la grifería se
monte directamente en el mostrador en vez del lavabo.
1018898-2-A Español-2 Kohler Co.

1. Preparación
Instale las tuberías de suministro de agua y desagüe, conforme al
diagrama de instalación.
Determine el lugar de la línea central de la grifería. Considere los
diámetros del chapetón de la grifería y de las manijas, la longitud
del surtidor y el espacio libre entre el surtidor y el borde del
lavabo.

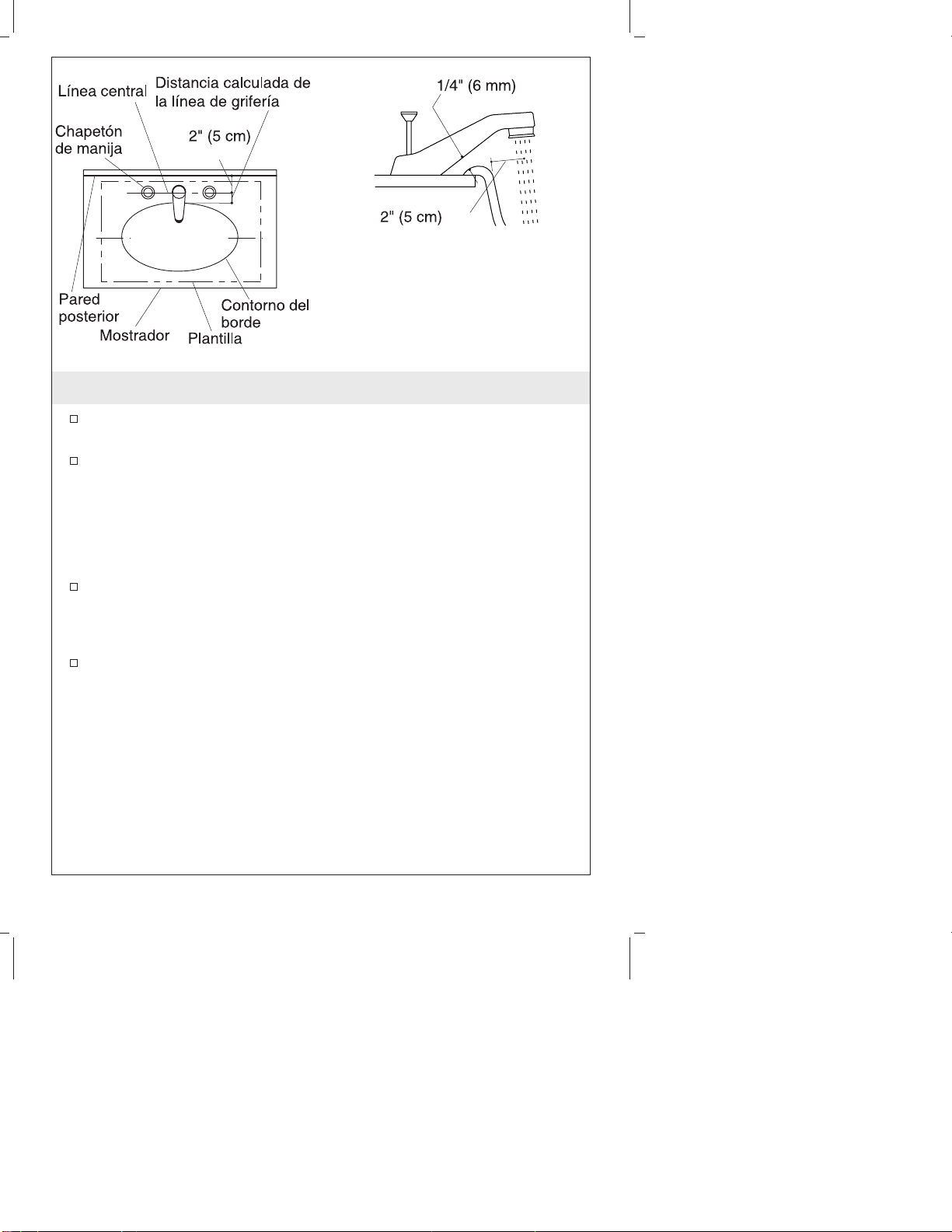

NOTA: Tome en cuenta la forma del lavabo cuando determine la
ubicación de la grifería.
Para calcular la medida de la línea central de la grifería, divida
primero el diámetro del chapetón entre dos y luego añada 1/4″(6
mm). Si es necesario, redondee el cálculo al 1/16″(2 mm) más
próximo.
Trace con cuidado la línea central calculada para la grifería en la
plantilla de corte. Escoja la mejor ubicación en función de los
siguientes factores:
•cumpla con todos los códigos locales de plomería
•distancia mínima de 2″(5,1 cm) desde el flujo de agua hasta el
borde del lavabo. Es importante asegurarse que haya suficiente
espacio para lavarse las manos
•distancia mínima de 1/4″(6 mm) entre la parte superior del
surtidor y el borde del lavabo
Min.
Min.
Min.
Kohler Co. Español-3 1018898-2-A

Preparación (cont.)
Vuelva a trazar la línea central de la grifería según sea necesario
para cumplir con estos requisitos.
Trace una línea sobre la plantilla de corte, al menos 2″(5,1 cm)
detrás de la línea central final de la grifería. Esta línea indica la
ubicación mínima de la pared posterior.
NOTA: Algunas griferías de Kohler requieren un espacio mínimo de
2-1/2″(6,4 cm) detrás de la línea central final de la grifería.
Corte a lo largo de la línea correspondiente a la pared posterior
en la plantilla.
Corte la plantilla a lo largo de la línea interna demarcada.
Coloque la plantilla sobre el mostrador para asegurarse de que
haya suficiente espacio entre el lavabo, la grifería y la pared
posterior.
Verifique el espacio existente para el gabinete debajo del
mostrador.
Con un lápiz trace la plantilla sobre el mostrador.
Marque la línea central de la grifería y de las manijas sobre el
mostrador.
1018898-2-A Español-4 Kohler Co.

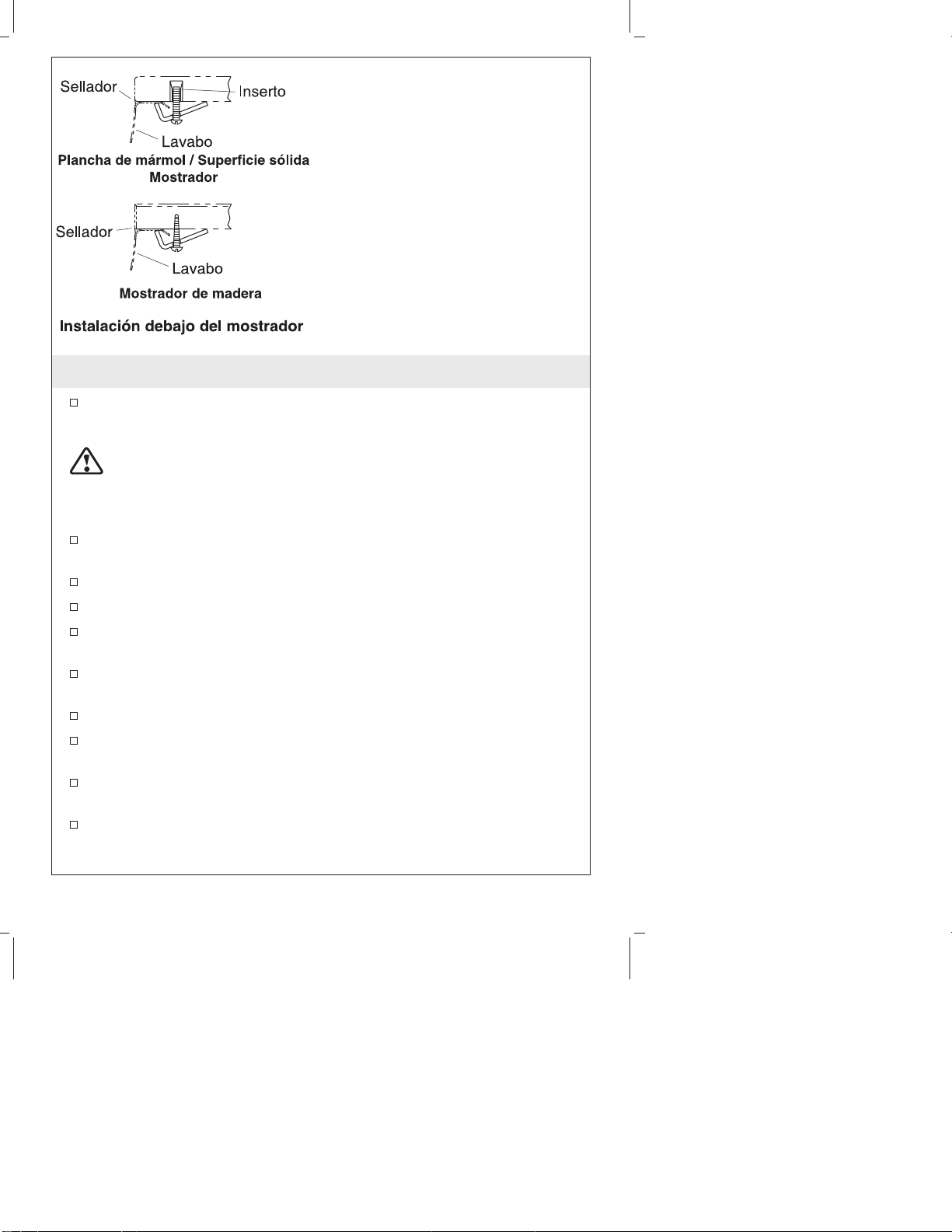

2. Instale el lavabo
Corte la abertura del mostrador con cuidado, siguiendo la línea
trazada de la plantilla.
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Trate el producto con cuidado. El producto puede
romperse, astillarse o causar lesiones si se manipula sin cuidado.
Obtenga ayuda para levantar el lavabo.
Coloque el lavabo temporalmente en la abertura. Ajuste la
posición del lavabo.
Retire el lavabo del mostrador.
Perfore los orificios para la grifería.
Instale la grifería en el mostrador según las instrucciones del
fabricante.
Instale el drenaje en el lavabo conforme a las instrucciones del
fabricante.
Coloque con cuidado el lavabo sobre la abertura.
Aplique una tira fina y continua de sellador alrededor de los
bordes del lavabo.
Elimine el exceso de sellador con una toalla húmeda y rellene los
huecos vacíos de ser necesario.
Verifique que el lavabo no se haya movido de lugar.
Kohler Co. Español-5 1018898-2-A

Instale el lavabo (cont.)
Antes de continuar, permita que el sellador se seque durante 30
minutos como mínimo.
Conecte y asegure el sifón al drenaje y complete las conexiones
del suministro de agua a la grifería, conforme a las instrucciones
incluidas con la grifería.
Abra los suministros de agua y verifique que no haya fugas.
Utilice productos de limpieza que no sean abrasivos.
1018898-2-A Español-6 Kohler Co.

1018898-2-A

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
© 2003 Kohler Co.
1018898-2-A
