Kohler K-12177 User manual

Installation Guide
Kitchen Sink Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-12177
1004614-2-E

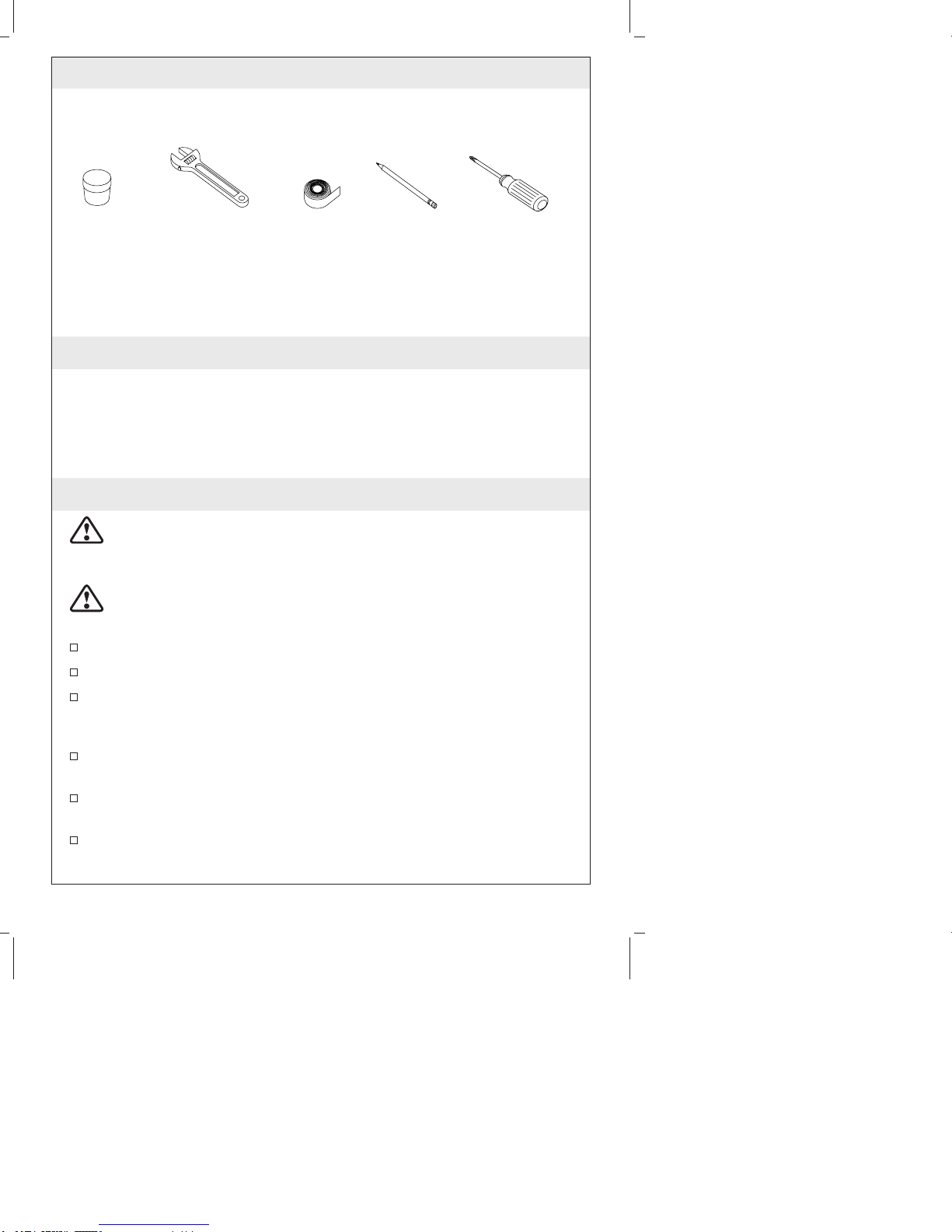

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
CAUTION: Risk of fresh water contamination. This faucet
contains important back-siphonage protection. Do not replace the
faucet ground joints or remove any components.
CAUTION: Risk of restricted water flow and product damage.
Use extreme care when connecting all hoses to avoid kinking
and twisting.
Observe all local plumbing and building codes.
Shut off the water supplies.
Before installation, unpack the new faucet and inspect it for
damage. Return the faucet to the carton until you are ready to
install it.
Carefully inspect waste and supply tubing for any sign of
damage and replace if necessary.
For new installations, assemble the faucet to the sink before
installing the sink.
Except for plumbers putty on the undercover, do not use
petroleum based products on this faucet.
Plumbers
Putty Adjustable Wrenches Masking Tape Pencil Phillips Screwdriver
1004614-2-E 2 Kohler Co.

Before You Begin (cont.)
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Kohler Co. 3 1004614-2-E

1. Install the Escutcheon (Optional)
For 1-hole Installations:
Apply a bead of plumbers putty to the underside of the
escutcheon according to the manufacturer’s instructions.
Position the escutcheon over the sink hole, align, then press into
place.
Remove any excess putty.
For 3-hole Installations:
Apply a bead of plumbers putty or other sealant to the bottom
edges of the undercover according to the manufacturer’s
instructions.
Position the undercover over the sink hole, align, then press into
place.
Remove any excess putty.
Place the escutcheon over the undercover.
Escutcheon For
Three-Hole Sinks
Escutcheon For
One-Hole Sinks
Faucet
Undercover
1004614-2-E 4 Kohler Co.

2. Install the Faucet
Fit the faucet through the sink hole.
Position the faucet so the handle faces toward the user.
Partially thread two screws into the threaded ring until they
barely protrude from the backside of the threaded ring.
Slide the fiber washer, metal washer, and ring to the threaded
shank until it is about 1/4″(6 mm) from touching the sink
bottom.
Turn the ring so the screws are to the front and back of the
faucet.
Tighten the screws securely and evenly using a Phillips
screwdriver.
Metal Washer
Ring
Screw
Sink Threaded Shank
Fiber Washer
Kohler Co. 5 1004614-2-E

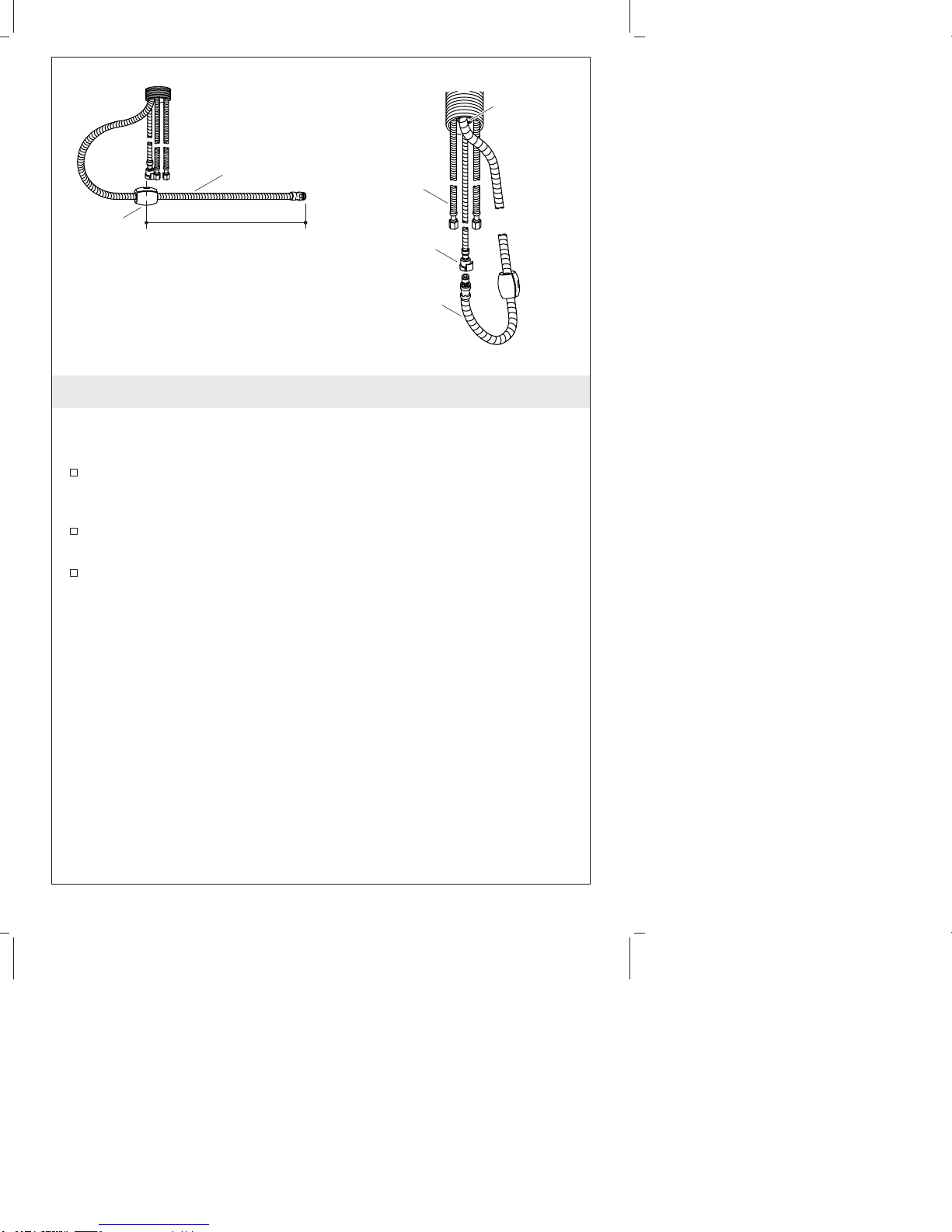

3. Connect the Spray Hose
NOTE: To prevent kinking damage to the spray hose, the weight
must be installed onto the spray hose to act as a pull stop.
Slide the weight up 9″(22.9 cm) from the unattached end of the
spray hose. If necessary, the weight may be moved up or down at
this time to adjust the pullout length of the spray hose.
Carefully tighten the weight screws on the weight at the desired
location. Do not overtighten.
Reconnect the unattached end of the spray hose to the hose
connector.
Spray Hose
Supply Hose
Valve Outlet Hose
Hose Guide
Weight
Spray Hose
9" (22.9 cm)
1004614-2-E 6 Kohler Co.

4. Connect the Supplies
NOTE: If the sink installation requires that you coil the supply hoses
to obtain a good connection, maintain an inside coil diameter of at
least 3″(7.6 cm).
Carefully position the hot and cold supplies so they will not
interfere with the other hoses.
Connect the supply hoses to the supply stops. Left is hot, right is
cold.
Tighten all connections.
3" (7.6 cm)
or Larger
Cold
Cold
Hot
Kohler Co. 7 1004614-2-E

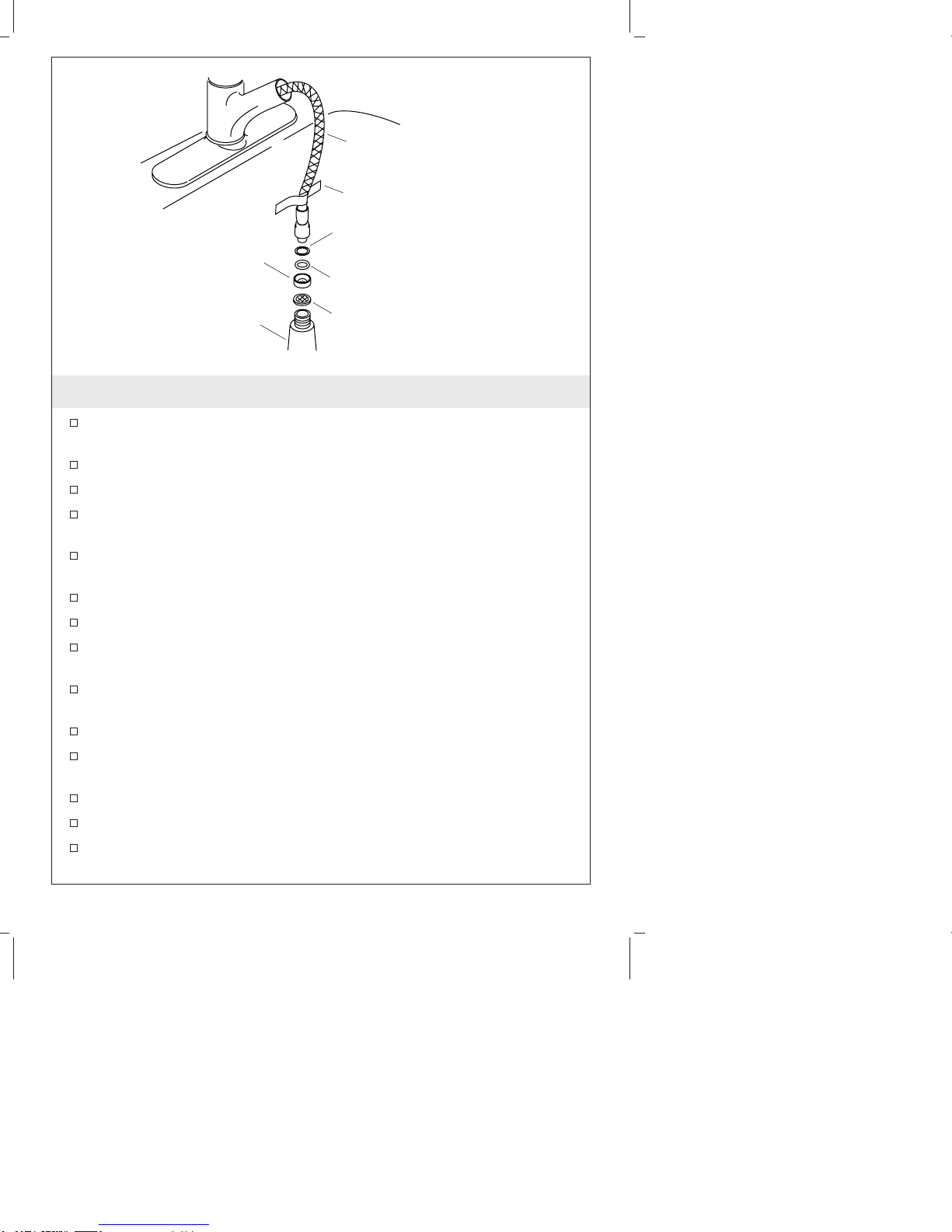

5. Flush the Supply Lines
Place a stopper in the drain of the sink to ensure the faucet
components do not fall down the drain.
Pull the sprayhead out to partially expose the hose.
Remove the sprayhead with screen gasket from the spray hose.
Remove the seal retainer, O-ring, and plastic washer from the end
of the spray hose.
Position the hose in the sink. Tie or tape the hose to the sink to
prevent it from sliding back into the faucet.
Turn on the hot and cold water supplies.
Remove the stopper in the drain of the sink.
Turn the faucet handle to the full cold position and lift to the
″ON″position.
Run the cold water through the faucet for about one minute to
remove any debris.
Turn the faucet handle to the full hot position.
Run the hot water through the faucet for about one minute to
remove any debris.
Push the lever handle down to the ″OFF″position.
Place a stopper in the drain of the sink.
Reinstall the seal retainer, O-ring, and plastic washer into the end
of the spray hose.
Sprayhead
Seal Retainer
Hose
Tape
Screen Gasket
O-Ring
Plastic Washer
1004614-2-E 8 Kohler Co.

Flush the Supply Lines (cont.)
Reinstall the screen gasket and sprayhead to the spray hose.
Remove the stopper in the drain of the sink.
Run water through the faucet again and check for leaks.
Kohler Co. 9 1004614-2-E

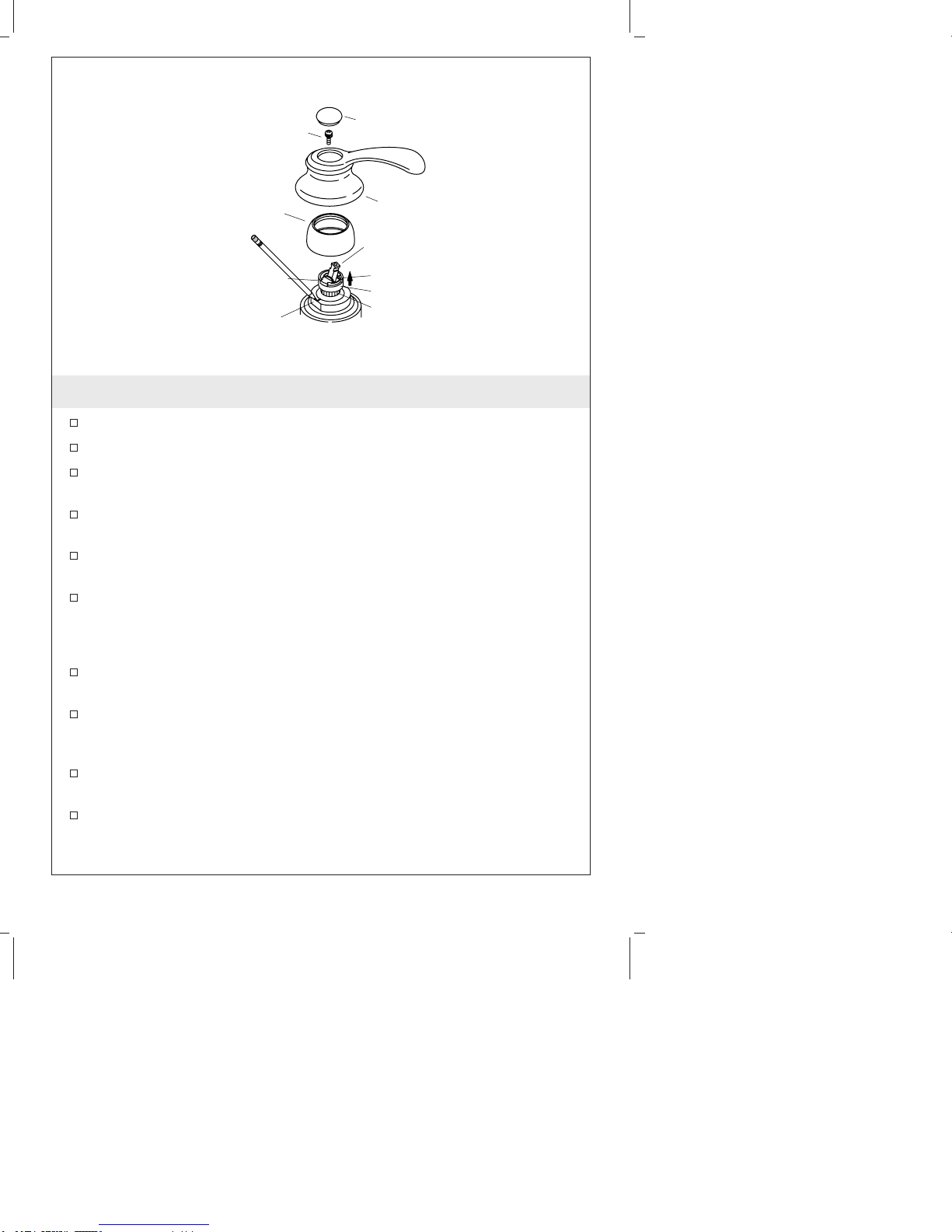

6. Adjust the Water Temperature
Remove the plug button and screw from the handle.
Remove the handle and bonnet from the faucet body.
Lift the valve stem up and off the stop tab. The water will turn
on.
Align the stop tab with the mounting nut to establish the
maximum temperature.
Mark the maximum temperature on the mounting nut with a
marker or pencil.
Lift up the indexer and disk to clear the splines.
NOTE: Each spline notch represents approximately 9.5°F (5.3°C).
Turn the indexer, disk and valve stem counterclockwise, until the
temperature is properly adjusted.
Push down the indexer and disk to cover the splines after the
temperature is adjusted. Ensure that the disk is fully snapped into
the indexer.
Push the valve stem down onto the stop tab. The water will turn
off.
Reinstall the bonnet, handle, screw, and plug button.
Plug
Button
Screw
Bonnet
Stop Tab
Mounting
Nut Splines
Indexer
Disc
Valve
Stem
Handle
1004614-2-E 10 Kohler Co.

Guide d’installation
Robinet d’évier de cuisine

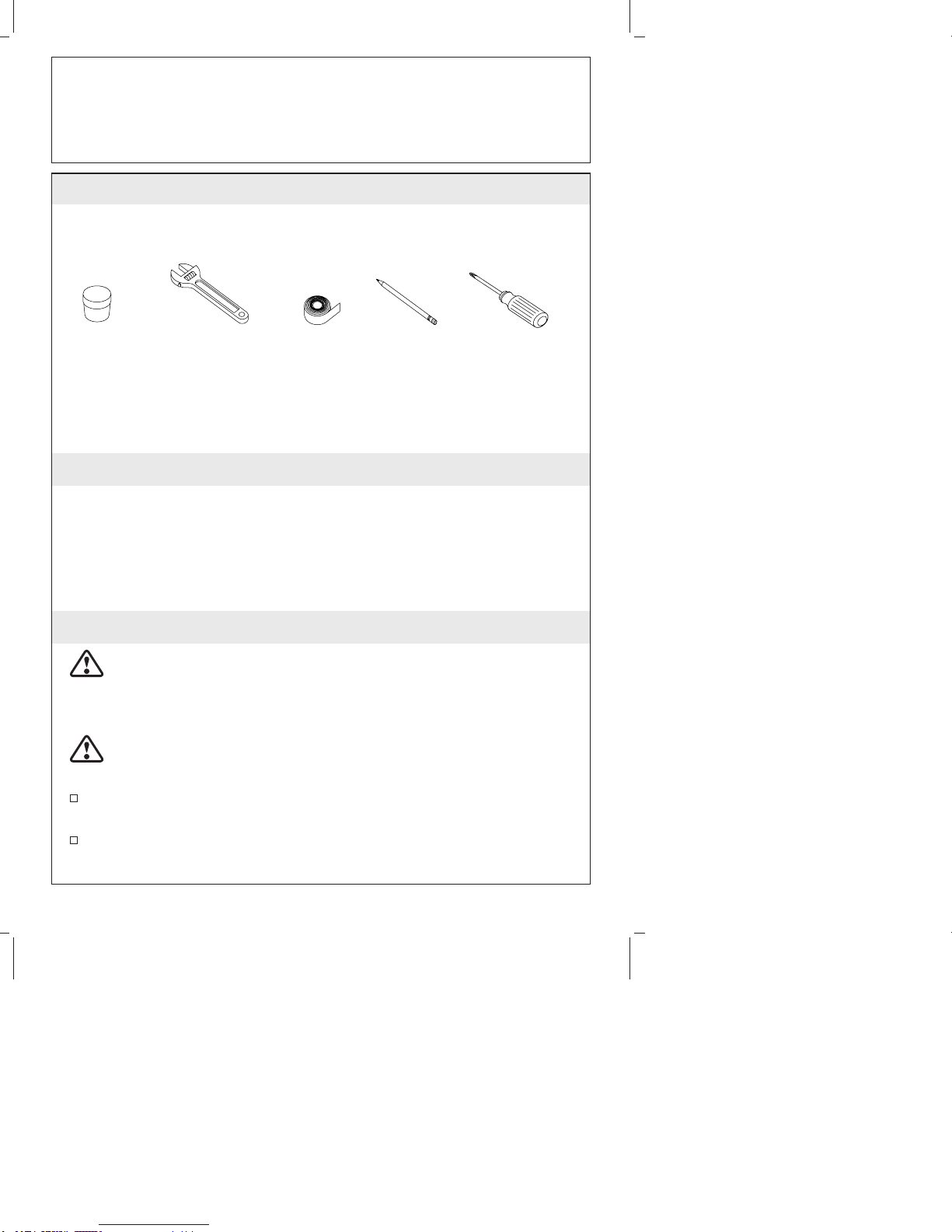

Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
ATTENTION : Risque de contamination d’eau fraîche. Ce
robinet contient une protection importante de siphon anti-retour.
Ne pas remplacer les joints de rodage du robinet ou retirer
quelques composants que ce soit.
ATTENTION : Risque de limitation de débit d’eau et
d’endommagement du produit. Faire extrêmement attention au
moment de plier les flexibles, pour éviter des bosselures.
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper les alimentations d’eau.
Mastic de
plomberie Clés à mollette Ruban- cache Crayon à papier Tournevis cruciforme
Kohler Co. Français-1 1004614-2-E

Avant de commencer (cont.)
Avant l’installation, déballer le nouveau robinet et l’examiner
pour en déceler tout dommage. Remettre le robinet dans son
emballage de protection jusqu’à être prêt à l’installation.
Vérifier avec soin si l’évacuation ou les tubes d’alimentation pour
déceler tout signe d’endommagement et remplacer si nécessaire.
Pour de nouvelles installations, installer le robinet sur l’évier
avant d’installer ce dernier.
Exception faite du mastic d’étanchéité appliqué en dessous de la
sous-applique, ne pas utiliser de produits à base de pétrole sur ce
robinet.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
1004614-2-E Français-2 Kohler Co.

1. Installer l’applique (Optionnelle)
Pour des installations à 1 orifice:
Appliquer un boudin de mastic de plombier ou un joint
semblable au-dessous de l’applique selon les instructions du
fabricant du mastic.
Positionner l’applique sur l’orifice de l’évier, aligner puis presser
pour mettre en place.
Retirer tout excès de mastic.
Pour des installations à 3 orifices:
Appliquer un boudin de mastic d’étanchéité ou un produit
semblable sur les rebords inférieurs de la sous-applique selon les
instructions du fabricant du mastic.
Placer la sous-applique sur l’orifice de l’évier, aligner et presser
pour mettre en place.
Retirer tout excès de mastic.
Placer l’applique sur la sous-applique.
Applique pour
éviers à trois orifices
Applique pour
éviers à un orifice
Robinet
Sous-applique
Kohler Co. Français-3 1004614-2-E

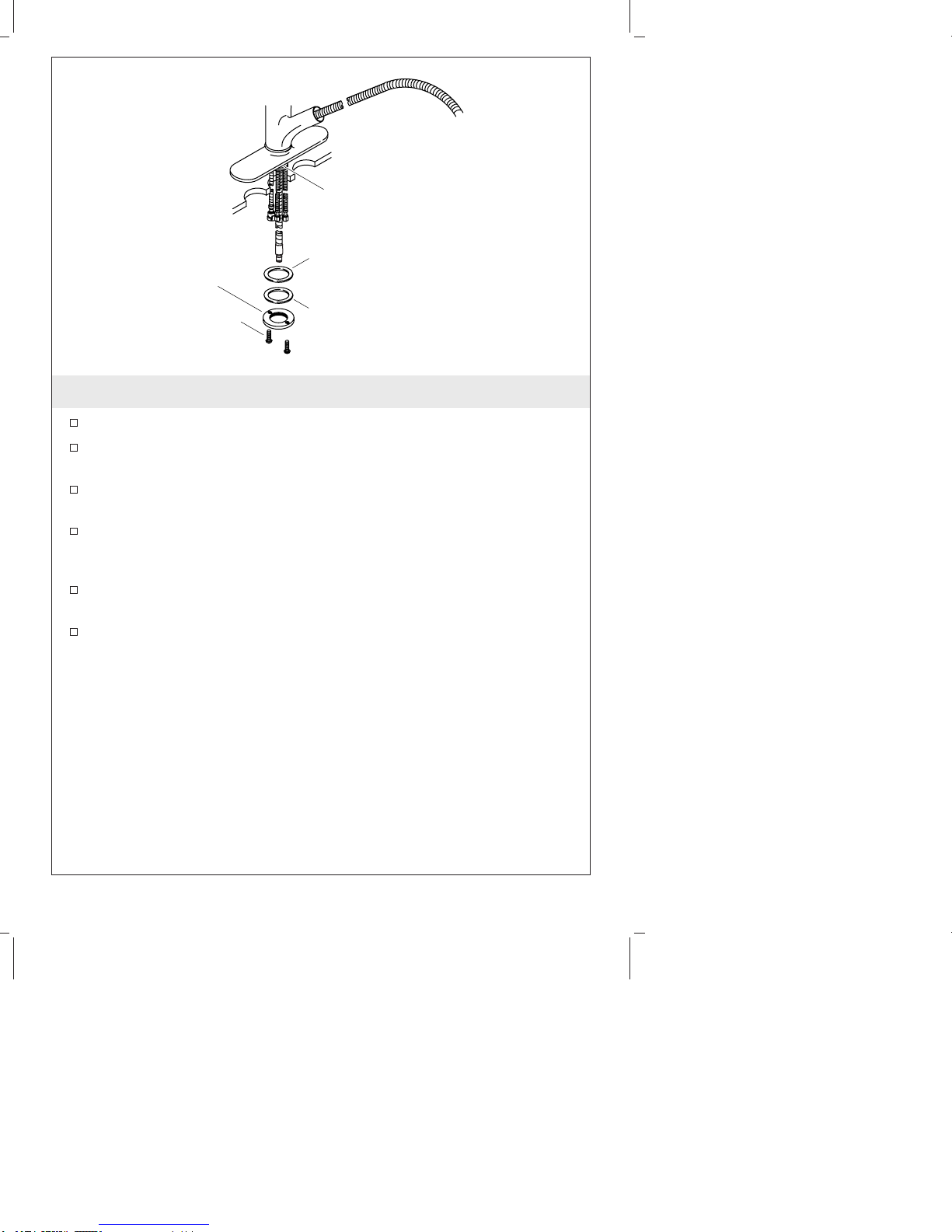

2. Installation du robinet
Mettre le robinet en place à travers l’orifice de l’évier.
Positionner le robinet de façon à ce que la tige de levage soit vers
l’arrière.
Visser partiellement deux vis dans l’anneau fileté jusqu’à ce
qu’elles dépassent légèrement de l’arrière de l’anneau fileté.
Glisser la rondelle en fibres, la rondelle métallique et l’anneau sur
le manche fileté jusqu’à ce que l’anneau soit à environ 1/4″(6
mm) de distance du fond de l’évier.
Tourner l’anneau fileté de façon à ce que les vis soient à l’avant et
à l’arrière du robinet.
Bien serrer les vis en utilisant un tournevis cruciforme.
Rondelle métallique
Anneau
Vis
Évier Manche fileté
Rondelle en fibres
1004614-2-E Français-4 Kohler Co.

3. Connecter le tuyau du vaporisateur
REMARQUE : Afin d’éviter un endommagement par pincement du
tuyau, le poids doit être installé sur le tuyau du vaporisateur afin
qu’il agisse comme arrêt de coulissement.
Glisser le poids de 9″(22,9 cm) de l’extrémité non attachée du
tuyau du vaporisateur. Si nécessaire, le poids peut être déplacé
vers le haut ou le bas à ce moment pour ajuster la longueur
d’extension du tuyau du vaporisateur.
Serrer avec précaution les vis du poids à l’endroit désiré. Ne pas
trop serrer.
Reconnecter l’extrémité non-attachée du tuyau du vaporisateur
du connecteur du tuyau.
Tuyau du vaporisateur
Tuyau
d'alimentation
Tuyau de
sortie de valve
Guide du
tuyau
Poids
Tuyau
vaporisateur
9" (22,9 cm)
Kohler Co. Français-5 1004614-2-E

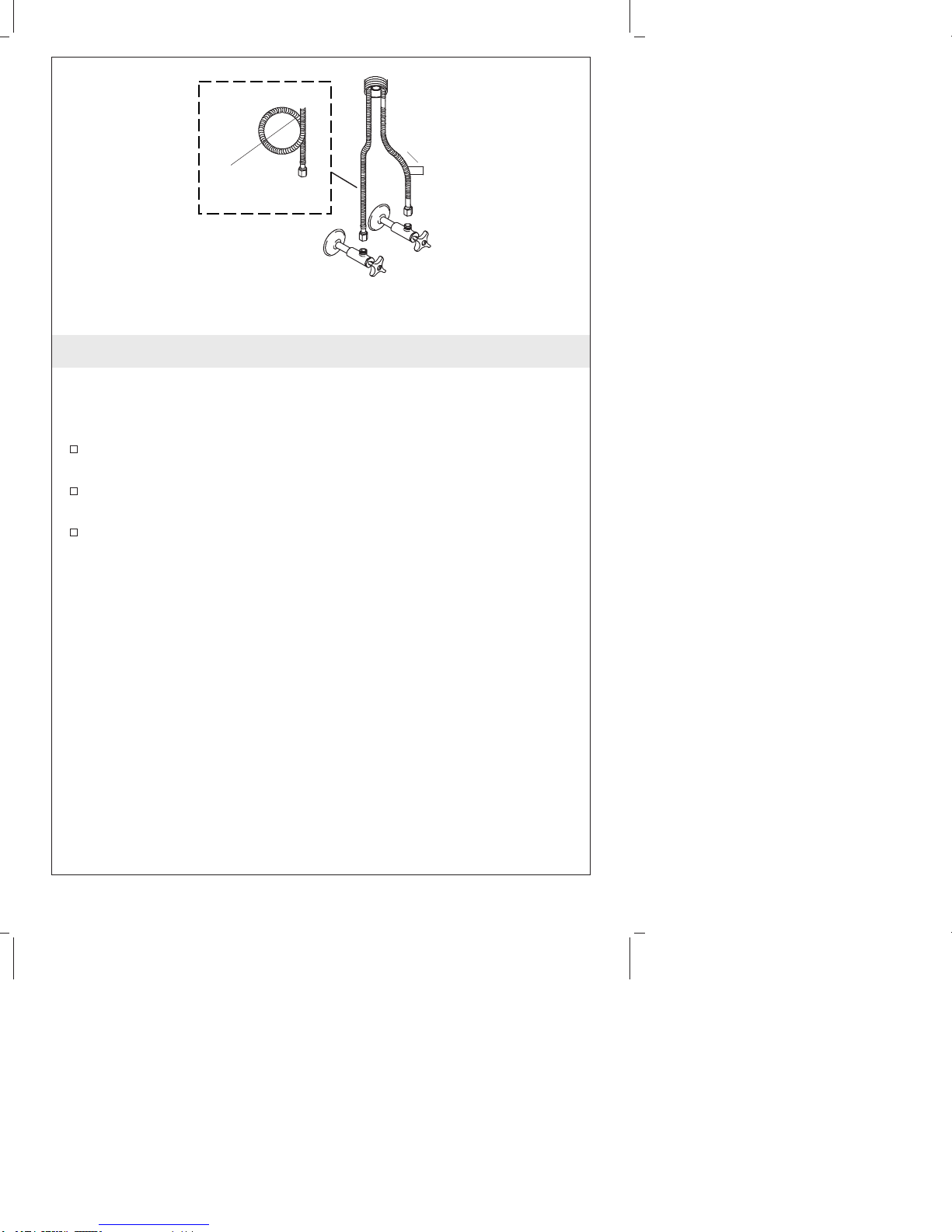

4. Connecter les alimentations
REMARQUE : Si l’installation nécessite d’enrouler les tuyaux
d’alimentation pour une bonne connexion, maintenir une boucle
d’un Ø Int. d’au moins 3″(7,6 cm).
Positionner les tuyaux d’alimentation d’eau chaude et froide de
façon à ce qu’ils n’interfèrent pas avec d’autres flexibles.
Connecter les tuyaux d’alimentation aux arrêts. Gauche est chaud,
droite est froid.
Serrer toutes les connexions.
3" (7,6 cm)
ou plus large
Froid
Froid
Chaud
1004614-2-E Français-6 Kohler Co.

5. Purger les lignes d’alimentation
Placer un arrêt dans le drain de l’évier pour assurer que les
composants du robinet ne tombent pas dedans.
Tirer sur légèrement sur la tête du vaporisateur pour exposer
partiellement le flexible.
Retirer la tête du vaporisateur et le joint de la crépine du tuyau
du vaporisateur.
Retirer la rétention du joint, le joint torique, et la rondelle en
plastique de l’extrémité du tuyau du vaporisateur.
Positionner le tuyau dans l’évier. Fixer le flexible contre l’évier à
l’aide d’un ruban-cache pour empêcher son retour dans le corps
du robinet.
Ouvrir les alimentations d’eau chaude et froide.
Retirer l’arrêt du drain de l’évier.
Tourner la poignée du robinet vers le côté eau froide et le lever à
la position ″MARCHE″.
Faire couler l’eau froide à travers le robinet pendant à peu près
une minute pour chasser tous les débris.
Tourner la poignée du robinet complètement vers la position
chaude.
Faire couler l’eau chaude à travers le robinet pendant à peu près
une minute pour chasser tous les débris.
Tête du vaporisateur
Rétention du joint
Tuyau
Métre ruban
Joint de crépine
Joint torique
Rondelle en plastique
Kohler Co. Français-7 1004614-2-E

Purger les lignes d’alimentation (cont.)
Presser la poignée du robinet vers le bas en position ″ARRÊT″.
Placer l’arrêt dans le drain de l’évier.
Installer à nouveau la rétention du joint, le joint torique, et la
rondelle en plastique de l’extrémité du tuyau du vaporisateur.
Installer à nouveau le joint de la crépine et la tête du vaporisateur
dans le tuyau du vaporisateur.
Retirer l’arrêt du drain de l’évier.
Laisser couler l’eau dans le robinet une fois de plus et vérifier s’il
y a des fuites.
1004614-2-E Français-8 Kohler Co.

6. Réglages de température d’eau
Retirer le bouchon et la vis de la poignée.
Retirer la poignée et le chapeau du corps du robinet.
Soulever la tige de la valve vers le haut et hors de la languette
d’arrêt. L’eau s’écoulera.
Aligner la languette d’arrêt avec l’écrou de fixation afin d’établir
la température maximale.
Marquer la température maximale sur l’écrou de fixation avec un
feutre ou un crayon.
Soulever l’indexeur et le disque afin de dégager les cannelures.
REMARQUE : Chaque encoche de cannelure représente
approximativement 9,5° F (5,3° C).
Tourner l’indexeur, le disque et la tige de valve vers la gauche
jusqu’à ce que la température soit correctement ajustée.
Presser l’indexeur et le disque pour couvrir les cannelures après
le réglage de température. S’assurer que le disque soit
complètement mis en place dans l’indexeur.
Pousser la tige de la valve vers le bas sur la languette d’arrêt.
L’eau s’arrêtera.
Retirer le chapeau, la poignée, la vis, et le bouchon.
Bouchon
Vis
Languette
d'arrêt
Écrou
d'assemblage
Indexeur
Disque
Tige de
la valve
Poignée
Chapeau
Cannelures
Kohler Co. Français-9 1004614-2-E

Guía de instalación
Grifería de fregadero de cocina
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
PRECAUCIÓN: Riesgo de contaminación del agua. Esta grifería
tiene protección importante de contrasifonaje. No reemplace las
juntas esmeriladas de la grifería ni desmonte ninguno de los
componentes.
PRECAUCIÓN: Riesgo de flujo limitado del agua y de daños al
producto. Tenga cuidado al conectar las mangueras para evitar
torceduras y acodaduras.
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre los suministros de agua.
Masilla de
plomería Llaves ajustables Cinta de enmascarar Lápiz Destornillador de punta de
cruz (Phillips)
Kohler Co. Español-1 1004614-2-E
