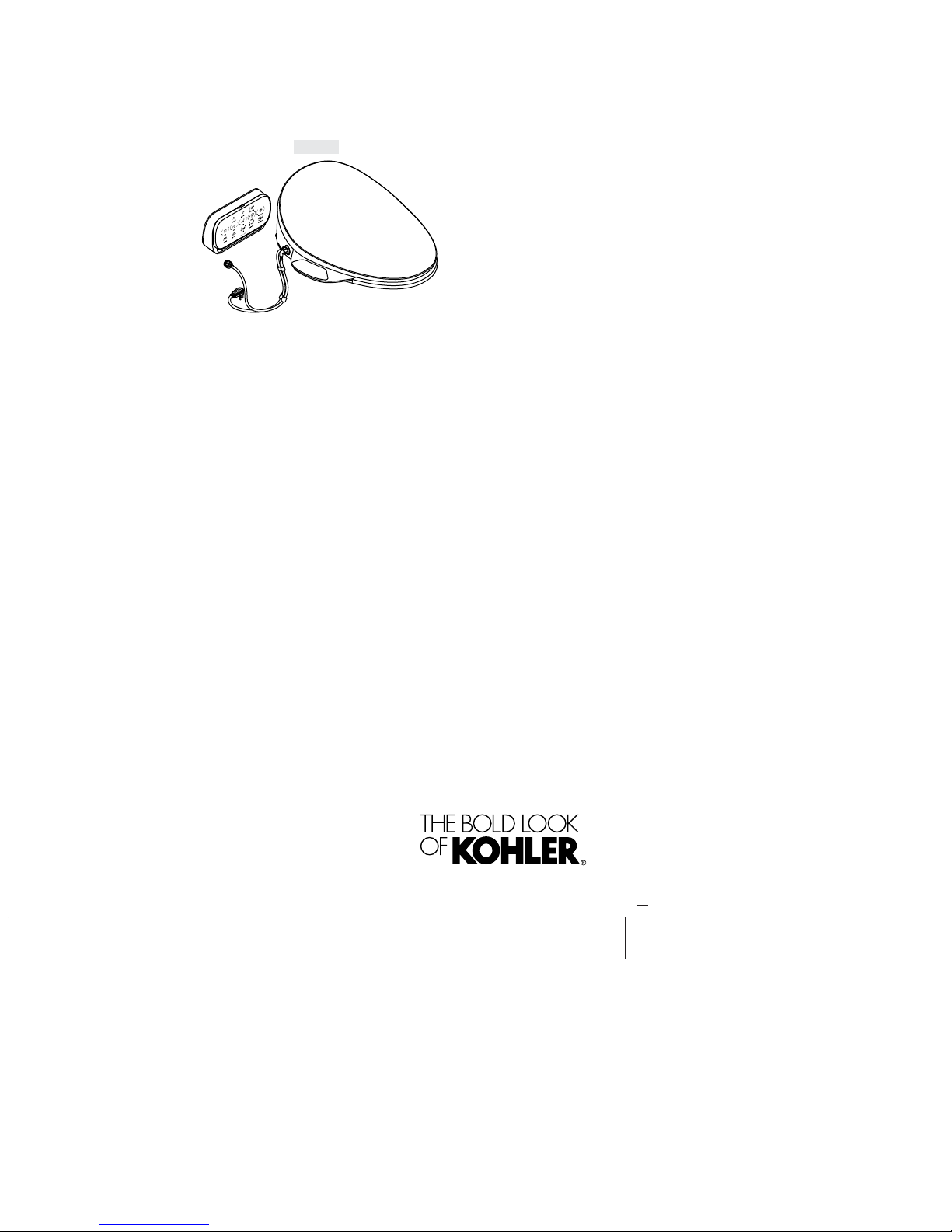

Kohler K-4108 User manual

Installation Guide
Bidet Seat with Remote Control
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (e.j.
K-12345M)
Français, page “Français-1”
Español, pagina “Español-1”
K-4108
1194356-2-A

Important User Information
READ ALL INSTRUCTIONS BEFORE
INSTALLING THIS PRODUCT
IMPORTANT! Risk of product damage. Do not supply electrical
power to the unit until the plumbing installation work has been
completed; it could cause the product to malfunction.
NOTE: The thermal protectors may trip during storage or
transportation in warm weather causing the unit to not operate.
Allow the unit to cool to room temperature before installation or
operation.
Grounding Instructions
•This product should be grounded. In the event of an electrical
short circuit, grounding reduces the risk of electric shock by
providing an escape wire for the electric current. This product is
equipped with a cord having a grounding wire with a grounding
plug. The plug must be plugged into an outlet that is properly
installed and grounded.
DANGER: Risk of electric shock. Improper use of the
grounding plug can result in a risk of electric shock.
•If repair or replacement of the cord or plug is necessary, do not
connect the grounding wire to either flat blade terminal. The wire
with insulation having an outer surface that is green with or
without yellow stripes is the grounding wire.
•Check with a qualified electrician or service personnel if the
grounding instructions are not completely understood, or if in
doubt as to whether the product is properly grounded.
1194356-2-A 2 Kohler Co.

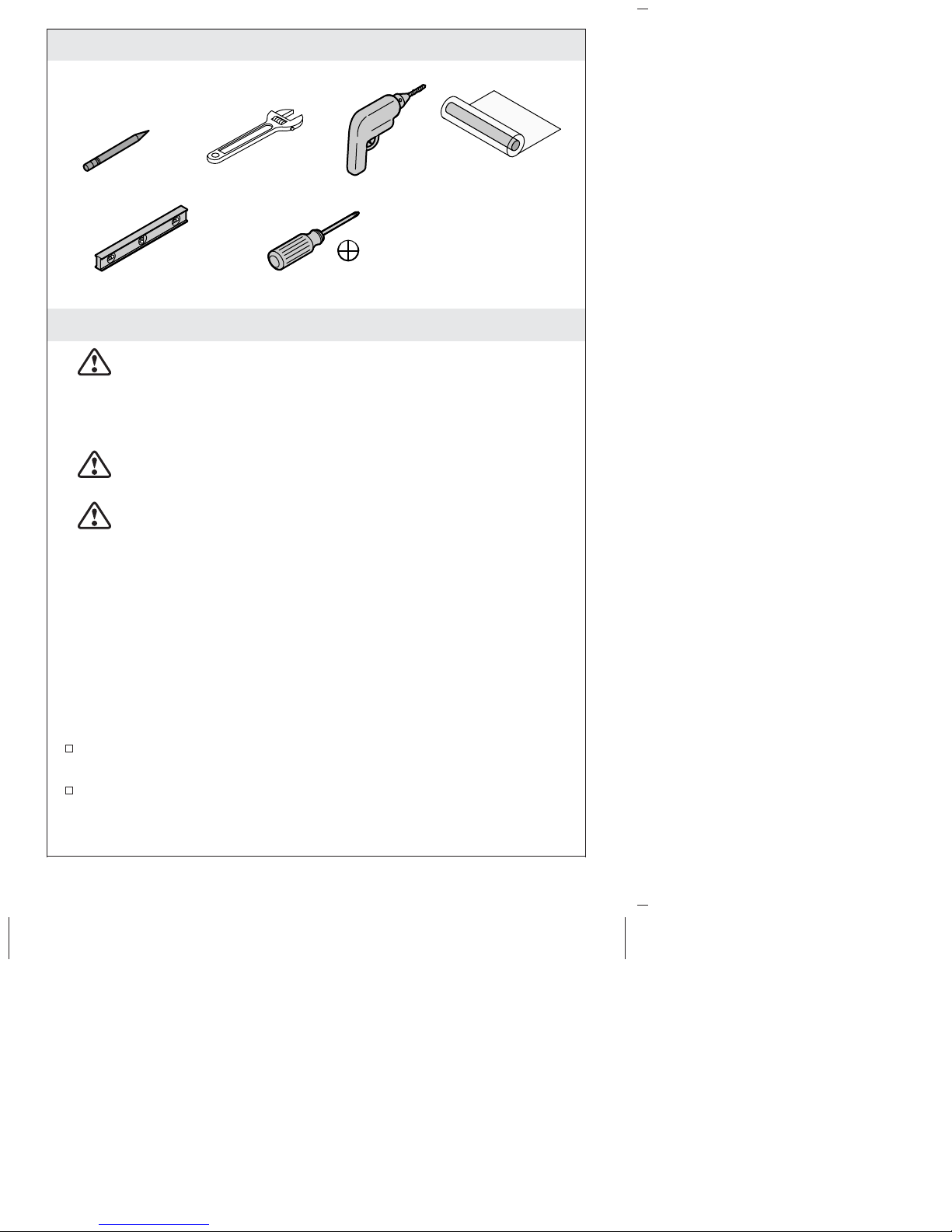

Tools and Materials
Before You Begin
WARNING: Risk of electric shock, fire, or personal injury.
This product must be grounded. Connect only to a dedicated
120 VAC, 60 Hz circuit protected by a minimum 15 A
Ground-Fault Circuit-Interrupter (GFCI) or Residual Current
Device (RCD).
WARNING: Risk of electric shock. Do not immerse or flush
the product with water.
CAUTION: Risk of property damage. Damaged water
connections may leak. Do not push or pull on the water
connection between the seat and the water supply stop.
NOTICE: To avoid possible product malfunction, do not plug in the
seat until instructed to do so.
NOTICE: Do not install this seat in a location where: (1) water
might be splashed on the product or (2) excessive moisture, high
humidity levels, or condensation are present. This will avoid
damage to the electronic components.
NOTICE: Do not use an extension cord with this product.
Observe all local plumbing, electrical, and building codes.
Only connect the seat to a cold water supply of drinking quality
water at a pressure of 20 (139 kPa) - 80 psi (551 kPa).
Plastic Wrap
Adjustable
Wrench
Pencil 1/16", 1/4"
Kohler Co. 3 1194356-2-A

1. Install the Electrical Outlet
WARNING: Risk of electric shock, fire, or personal injury.
This product must be grounded and connected only to a
dedicated, nominal 120 VAC, 60 Hz circuit protected by a
minimum 15 A Ground-Fault Circuit-Interrupter (GFCI) or
Residual Current Device (RCD).
NOTICE: This product is factory equipped with a specific electrical
cord and plug to permit connection to a proper electric circuit. Make
sure that the product is connected to an outlet having the same
configuration as the plug. Do not modify the plug provided – if it
will not fit the outlet, have the proper outlet installed by a qualified
electrician. If the product must be reconnected for use on a different
type of electric circuit, the connection should be made by qualified
service personnel.
NOTICE: Consult your local electrical codes before determining the
connection type and the electrical outlet location. The temporary
connection may not be permitted by local electrical codes and the
electrical outlet location may be specified.
NOTICE: To avoid possible product malfunction, do not plug in the
seat until instructed to do so.

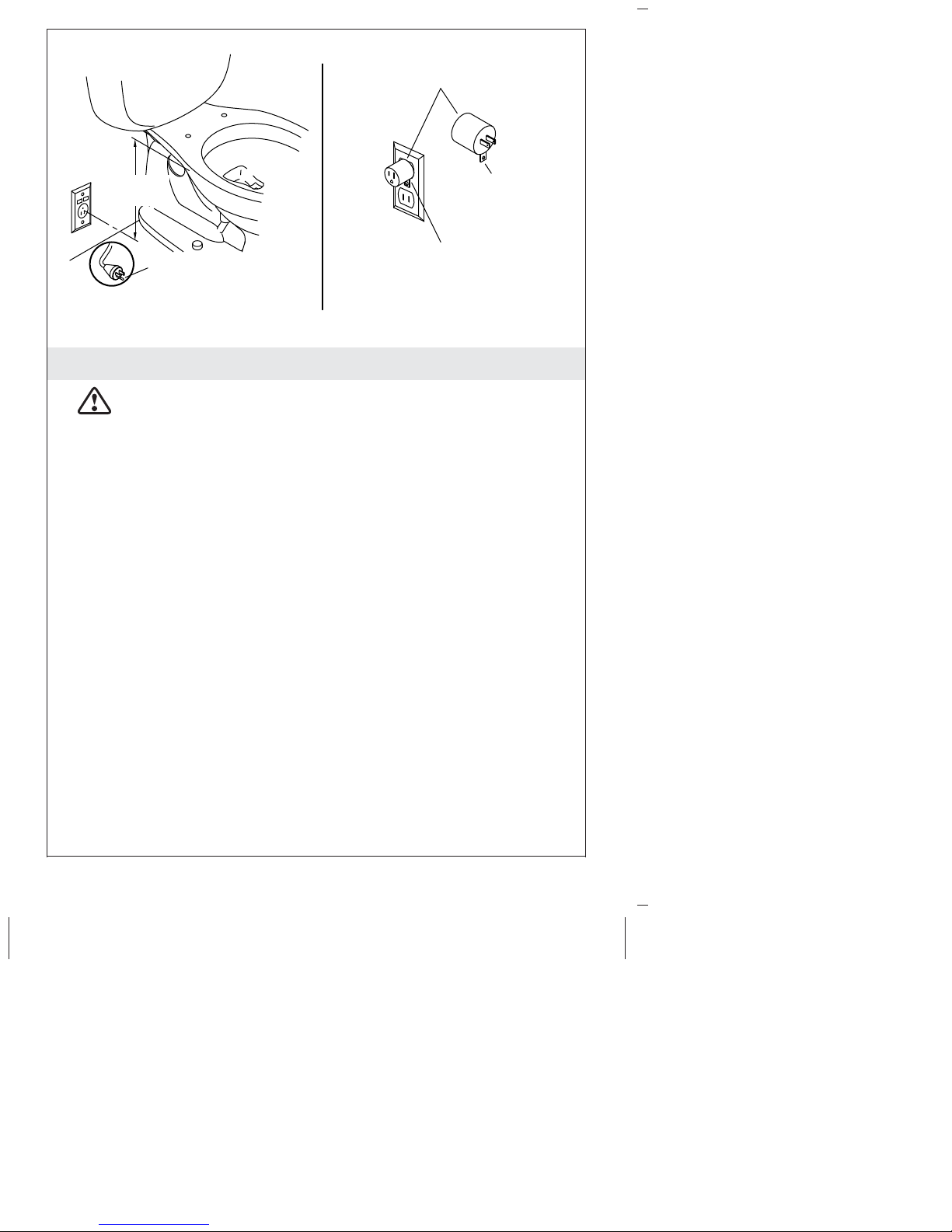

Preferred Connection
NOTE: Do not use an extension cord.
Cover Screw
Adapter
Temporary ConnectionPreferred Connection
Grounding
Screw Tab
12"
(305 mm)
Grounding Pin
1194356-2-A 4 Kohler Co.

Install the Electrical Outlet (cont.)
Determine the electrical outlet location. Locate the electrical outlet
within 12″(305 mm) of the toilet.
IMPORTANT! Do not plug the seat into the electrical outlet at this
time.
Install and ground the electrical outlet. This electrical outlet must
be a dedicated, nominal 120 VAC, 60 Hz circuit protected by a
minimum 15 A Ground-Fault Circuit-Interrupter (GFCI) or
Residual Current Device (RCD).
Temporary Connection
NOTICE: Unless the outlet cover screw is grounded through the
house wiring, attaching the adapter grounding screw tab to the
cover screw will NOT ground the unit. If there is any doubt
whether the cover screw is grounded, have it checked by a qualified
electrician or service professional.
A temporary connection with a two-prong adapter may be made
where local codes permit, provided the adapter is grounded.
Kohler Co. 5 1194356-2-A

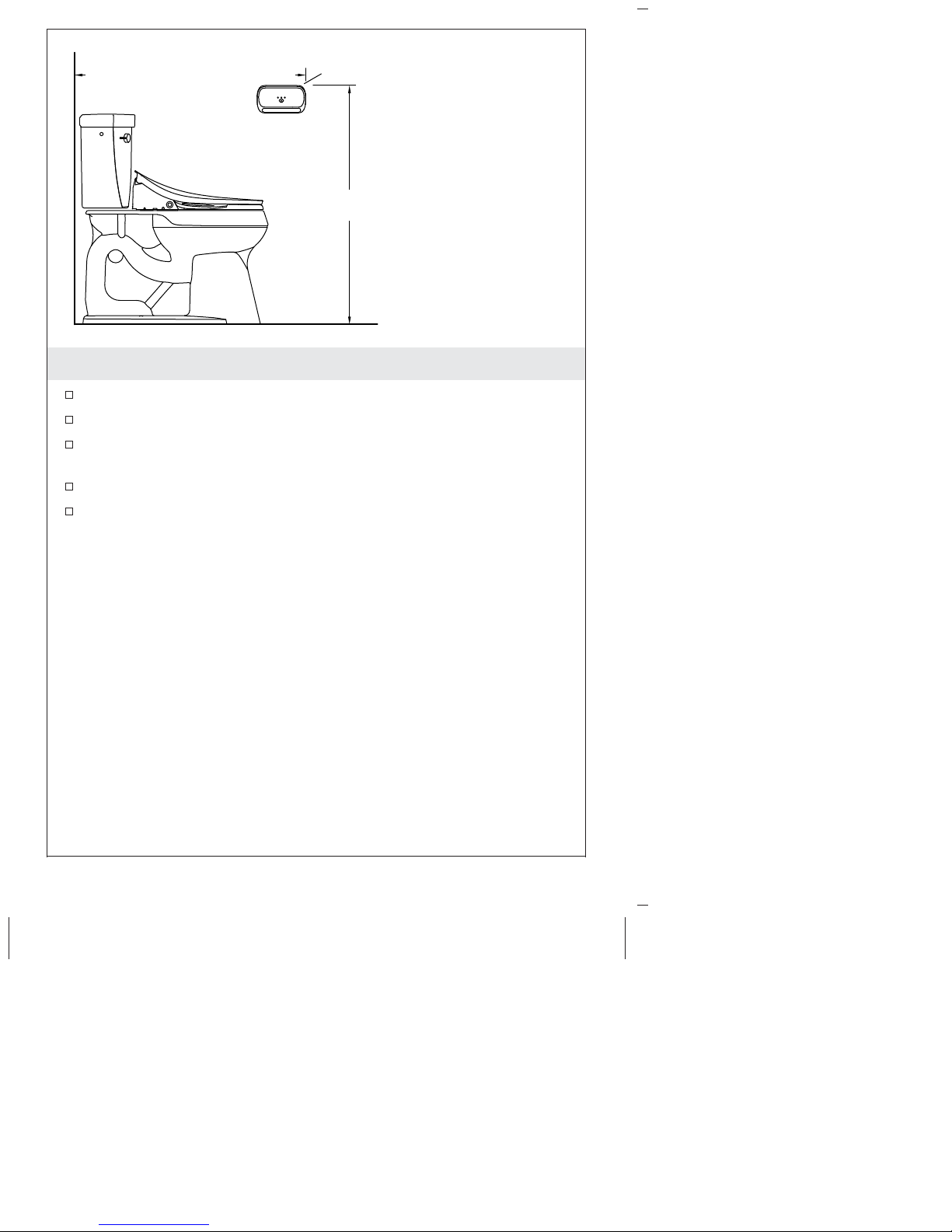

2. Site Preparation
If applicable, remove the existing toilet seat.
Turn off the water supply to the toilet.
Flush the toilet to relieve any pressure from the water supply
hoses.
Disconnect the water supply hose from the toilet fill valve.
Determine the installation location for the remote control docking
station.
Docking Station
36"
(914 mm)
38" (965 mm) - 66" (1676 mm)
1194356-2-A 6 Kohler Co.

3. Install the Docking Station
Position the back plate at the desired mounting location.
Confirm the back plate is level.
Using a pencil, mark the two mounting hole locations. Set the
back plate aside.
For installation into a stud or other wood surface: Drill a 1/16″
hole at each of the marked locations.
For installation using wall anchors: Drill a 1/4″hole at each of
the marked locations. Install the wall anchors into the holes.
Remove the adhesive strip cover on the back plate.
Position the back plate over the anchors or marks, adhesive side
toward the wall. Secure the back plate with the screws.
Open the battery compartment. Install four AA batteries in the
compartment in the back of the docking station.
Position the docking station on the back plate.
Position the remote control on the docking station.
1/16"
or 1/4"
Holes
Back Plate
Remote Control
Docking Station
Batteries
Kohler Co. 7 1194356-2-A

4. Install the Mounting Plate
NOTE: Inspect the toilet seat mounting holes for threaded inserts.
Follow the steps applicable to your mounting hole type.
For Toilets with Threaded Inserts
Position the mounting plate over the mounting holes on the bowl.
Insert a bolt through each washer.
Insert each bolt through the mounting plate and mounting hole,
into the threaded inserts.
Position the washers to rest in the grooves of the mounting plate.
Loosely thread the bolts into the inserts. The bolt must be loose
enough to allow the seat to be adjusted.
For All Other Installations
Position the mounting plate over the mounting holes on the bowl.
Insert each bolt through the mounting plate and into the
mounting holes.
Position the washers to rest in the grooves of the mounting plate.
Loosely thread a nut onto each of the bolts. The nut must be
loose enough to allow the seat to be adjusted.
Mounting Plate
Bolt
Washer
Nut
1194356-2-A 8 Kohler Co.

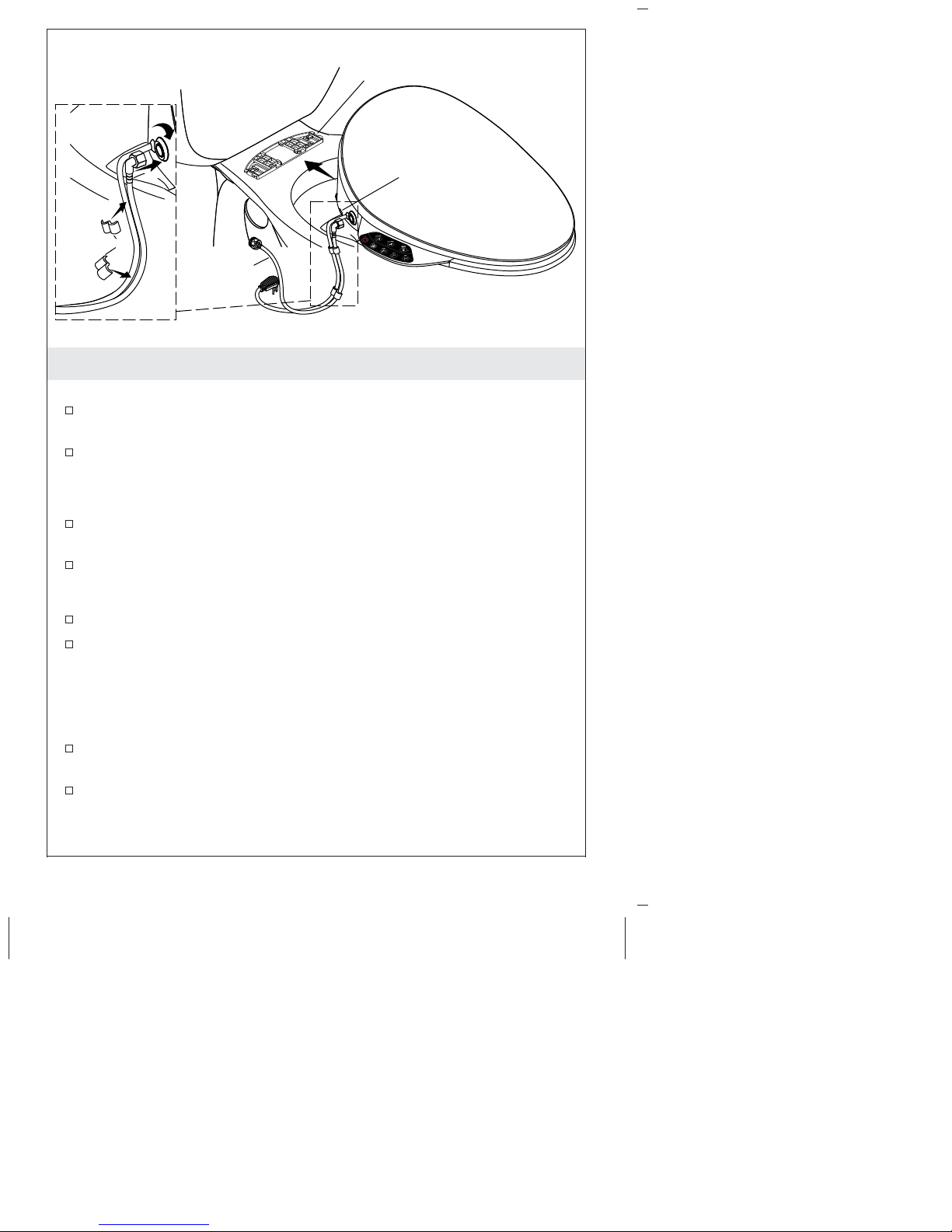

5. Install the Seat and Hose
Position the Seat
Slide the seat onto the mounting plate until you feel it snap into
place.
Check the positioning of the seat. Adjust the position if needed.
Adjust the Seat
To adjust the seat position, remove the seat by pressing the
release button in and sliding the seat forward.
Reposition the mounting plate as needed.
Install the Seat
Securely tighten the mounting plate bolts.
Install the seat.
Install the Hose
IMPORTANT! Risk of product damage. Do not cross-thread the
hose-to-seat connection.
Connect the supply hose to the bidet seat. Do not overtighten.
Use the supplied clips to attach the power cord and supply hose
to each other.
Mounting Plate
Release Button
Clips
Hose
Clips
Kohler Co. 9 1194356-2-A

6. Connect the Water Supply
CAUTION: Risk of property damage. Do not push or pull
on the water connection between the seat and the water
supply stop. This will prevent water leakage.
NOTICE: Use care to avoid cross threading or overtightening the
connections. Use an adjustable wrench to tighten one-quarter turn
past hand-tight.
Connect the T-valve to the bidet hose.
If needed, connect the supply hose to the supply stop.
Connect the supply hose to the T-valve.
Confirm the gasket is in place in the T-valve. Install if needed.
Connect the T-valve to the water inlet on the toilet tank.
Turn on the water supply.
Check all connections for leaks and make any adjustments as
needed.
Hose
Gasket
T-Valve
Supply Stop
Supply Hose
1194356-2-A 10 Kohler Co.

7. Installation Checkout
Plug the power cord into the electrical outlet. The seat will go
through a power-up sequence, during which you will hear the
tank fill. The seat will go silent when the power-up is complete.
NOTE: You may also test the functions while sitting on the bidet
seat or covering the wand with your hand. Covering the seat with
plastic wrap is optional.
Wrap the toilet seat with plastic wrap. This will prevent water
from spraying from the toilet during testing.
Face the toilet, then place your hand or a damp wash cloth on the
right side of the seat approximately one-third the way back from
the front of the seat (as illustrated).
Proceed to the ″Using the Manual Controls″and “Using the
Remote Control” sections in the Homeowners Guide to test the
various seat functions.
Kohler Co. 11 1194356-2-A

Guide d’installation
Siège de bidet avec télécommande
Renseignements importants
LIRE TOUTES LES INSTRUCTIONS
AVANT D’INSTALLER CE PRODUIT
IMPORTANT! Risque d’endommagement du produit. Ne pas
fournir d’alimentation électrique au dispositif avant d’avoir effectué
le travail d’installation de la plomberie; ceci pourrait créer des
problèmes de fonctionnement.
REMARQUE: Les protecteurs thermiques pourraient se déclencher
pendant l’entreposage ou le transport par temps chaud, et le
dispositif ne fonctionnera pas. Laisser le dispositif se refroidir à la
température ambiante avant de l’installer ou de l’utiliser.
Instructions de mise à la terre
•Ce produit doit être mis à la terre. En cas de court-circuit, la mise
à la terre réduit le risque d’électrocution en apportant un câble
d’échappement pour le courant électrique. Ce produit est équipé
d’un cordon muni d’un câble de mise à la terre avec une fiche de
mise à la terre. Cette fiche doit être branchée dans une prise
correctement installée et mise à la terre.
DANGER: Risque de choc électrique. L’utilisation incorrecte
de la fiche de mise à la terre peut résulter en risque de choc
électrique.
•Si la réparation ou le remplacement de la corde ou de la fiche est
nécessaire, ne pas brancher le câble de mise à la terre au terminal
à lame plate. Le câble avec isolation dont l’extérieur est vert avec
ou sans rayures jaunes est le câble de mise à la terre.
•Vérifier auprès d’un électricien qualifié ou dépanneur en cas de
doute par rapport aux instructions de mise à la terre ou à la
bonne mise à la terre du produit.
Kohler Co. Français-1 1194356-2-A

Outils et matériaux
Avant de commencer
AVERTISSEMENT: Risque de choc électrique, d’incendie,
ou de blessures corporelles. Ce produit doit être mis à la
terre. Connecter uniquement à un circuit dédié de 120 V c.a.,
60 Hz protégé par un disjoncteur de fuite de terre (GFCI) de
15 A ou par un appareil à courant résiduel (RCD).
AVERTISSEMENT: Risque de choc électrique. Ne pas
immerger ou purger le produit avec de l’eau.
ATTENTION: Risque de dommages matériels. Des raccords
d’eau endommagés peuvent fuir. Ne pas pousser sur le
raccord d’eau entre le siège et le robinet d’arrêt d’arrivée
d’eau et ne pas tirer dessus.
AVIS: Ne pas brancher le siège avant instruction spécifique, afin
d’éviter la possibilité d’un mauvais fonctionnement.
AVIS: Ne pas installer ce siège dans un emplacement où: (1) de
l’eau peut éclabousser le produit ou (2) des niveaux d’humidité
excessifs et élevés, ou une condensation sont présents. Ceci
permettra d’éviter d’endommager les composants électroniques.
AVIS: Ne pas utiliser de cordon de rallonge avec ce produit.
Respecter tous les codes électriques, de plomberie et de bâtiment
locaux.
Connecter seulement le siège à une arrivée d’eau froide
fournissant de l’eau d’une qualité d’eau potable à une pression de
20 (139 kPa) à 80 psi (551 kPa).
Film plastique
étirable
Clé
à molette
Crayon 1/16", 1/4"
Kohler Co. Français-2 1194356-2-A

1. Installer la prise de courant
AVERTISSEMENT: Risque de choc électrique, d’incendie,
ou de blessures corporelles. Ce produit doit être mis à la
terre et connecté uniquement à un circuit nominal dédié de
120 V c.a., 60 Hz protégé par un disjoncteur de fuite de terre
(GFCI) ou par un dispositif à courant résiduel (RCD) de 15 A
minimum.
AVIS: Ce produit est équipé en usine avec un cordon et une fiche
électriques spécifiques pour permettre le branchement à un circuit
électrique adéquat. S’assurer que le produit est connecté à une prise
de même configuration que celle de la fiche. Ne pas modifier la fiche
fournie – si elle ne s’adapte pas à la prise, faire installer une prise
adéquate par un électricien qualifié. Si le produit doit être rebranché
pour être utilisé sur un circuit électrique différent, le branchement
doit être effectué par un personnel qualifié.
AVIS: Consulter les codes électriques locaux avant de déterminer le
type de connexion et l’emplacement de la prise électrique. Les codes
électriques locaux peuvent ne pas autoriser de connexion temporaire
et l’emplacement de la prise électrique pourrait être spécifié.
AVIS: Ne pas brancher le siège avant instruction spécifique, afin
d’éviter la possibilité d’un mauvais fonctionnement.
Connexion préférable
REMARQUE: Ne pas utiliser de rallonge.
Cache-vis
Adaptateur
Connexion temporaireConnexion préférable
12"
(305 mm)
Tige de
mise à terre
Vis de mise
à terre
1194356-2-A Français-3 Kohler Co.

Installer la prise de courant (cont.)
Déterminer l’emplacement de la prise électrique. Positionner la
prise électrique dans un rayon de 12″(305 mm) de la toilette.
IMPORTANT! Ne pas brancher le siège dans la prise électrique à ce
point.
Installer la prise électrique et la mettre à la terre. Cette prise
électrique doit être un circuit nominal dédié de 120 V c.a., 60 Hz
protégé par un disjoncteur de fuite de terre (GFCI) ou par un
dispositif à courant résiduel (RCD) de 15 A minimum.
Connexion temporaire
AVIS: À moins que la vis du couvercle de la prise ne soit mise à la
terre à travers le câblage du logement, la fixation de la languette de
la vis de mise à la terre de l’adaptateur ne met PAS l’appareil à la
terre. En cas de doute quelconque quant à la mise à la terre de la vis
du capuchon, demander à un électricien qualifié ou à un technicien
professionnel de vérifier.
Une connexion temporaire avec un adaptateur à deux broches
peut être effectuée là où les codes locaux le permettent, ceci tant
que l’adaptateur est mis à la terre.
Kohler Co. Français-4 1194356-2-A

2. Préparation du site
Le cas échéant, retirer le siège de toilette existant.
Couper l’arrivée d’eau vers la toilette.
Passer la chasse pour relâcher toute pression des tuyaux d’arrivée
d’eau.
Déconnecter le tuyau d’arrivée d’eau de la vanne de remplissage
de la toilette.
Déterminer l’emplacement d’installation pour la station d’accueil
de la télécommande.
Station d'accueil
38" (965 mm) - 66" (1676 mm)
36"
(914 mm)
1194356-2-A Français-5 Kohler Co.

3. Installer la station d’accueil
Positionner la plaque arrière à l’emplacement de fixation souhaité.
Vérifier que la plaque arrière est de niveau.
Marquer au crayon les deux emplacements des trous de fixation.
Mettre la plaque arrière de côté.
Pour une installation dans un montant ou sur une autre surface
en bois: Percer un trou de 1/16″à chacun des emplacements
marqués.
Pour une installation utilisant des dispositifs d’ancrage muraux:
Percer un trou de 1/4″à chacun des emplacements marqués.
Installer les dispositifs d’ancrage dans les trous.
Retirer la couverture à bande adhésive de la plaque arrière.
Positionner la plaque arrière par-dessus les chevilles d’ancrage ou
les repères, côté adhésif vers le mur. Sécuriser la plaque arrière
avec les vis.
Ouvrir le compartiment à piles. Installer quatre piles AA dans le
compartiment à l’arrière de la station d’accueil.
Positionner la station d’accueil sur la plaque arrière.
Trous de
1/16" ou 1/4"
Plaque arrière
Télécommande
Station d'accueil
Piles
Kohler Co. Français-6 1194356-2-A

Installer la station d’accueil (cont.)
Placer la télécommande sur la station d’accueil.
1194356-2-A Français-7 Kohler Co.

4. Installer la plaque de fixation
REMARQUE: Inspecter les trous de fixation du siège de la toilette
pour les pièces filetées. Suivre les étapes applicables pour le type
d’orifice de fixation en question.
Pour des toilettes avec pièces filetées
Placer la plaque de fixation par-dessus les orifices de fixation sur
la cuvette.
Insérer un boulon à travers chaque rondelle.
Faire passer chaque boulon par la plaque de fixation et le trou de
fixation, dans les pièces filetées.
Positionner les rondelles de manière à ce qu’elles reposent dans
les rainures de la plaque de fixation.
Visser légèrement les boulons dans les douilles. Le boulon doit
être assez desserré pour permettre d’ajuster le siège.
Pour toutes les autres installations
Placer la plaque de fixation par-dessus les orifices de fixation sur
la cuvette.
Faire passer chaque boulon par la plaque de fixation et dans les
orifices de fixation.
Positionner les rondelles de manière à ce qu’elles reposent dans
les rainures de la plaque de fixation.
Enfiler sans serrer un écrou sur chacun des boulons. L’écrou doit
être assez desserré pour permettre d’ajuster le siège.
Plaque de fixation
Boulon
Rondelle
Écrou
Kohler Co. Français-8 1194356-2-A

5. Installer le siège et le tuyau
Positionner le siège
Faire glisser le siège dans la plaque de fixation jusqu’à ce qu’il
s’enclenche en place.
Vérifier le positionnement du siège. Ajuster la position si
nécessaire.
Ajuster le siège
Pour ajuster la position du siège, retirer celui-ci en enfonçant le
bouton de dégagement et en faisant glisser le siège vers l’avant.
Repositionner la plaque de montage selon les besoins.
Installer le siège
Bien serrer les boulons de la plaque de fixation.
Installer le siège.
Installer le tuyau
IMPORTANT! Risque d’endommagement du produit. Ne pas
fausser la connexion tuyau à siège.
Connecter le tuyau d’arrivée au siège du bidet. Ne pas trop
serrer.
Utiliser les agrafes fournies pour attacher le cordon
d’alimentation et le tuyau d’arrivée ensemble.
Plaque de fixation
Bouton de
dégagement
Attaches
Tuyau
1194356-2-A Français-9 Kohler Co.
