Kohler K-13460 User manual

Installation Guide
Electronic Lavatory Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-13460, K-13461 K-13466, K-13467
K-13472, K-13473
1102759-2-B

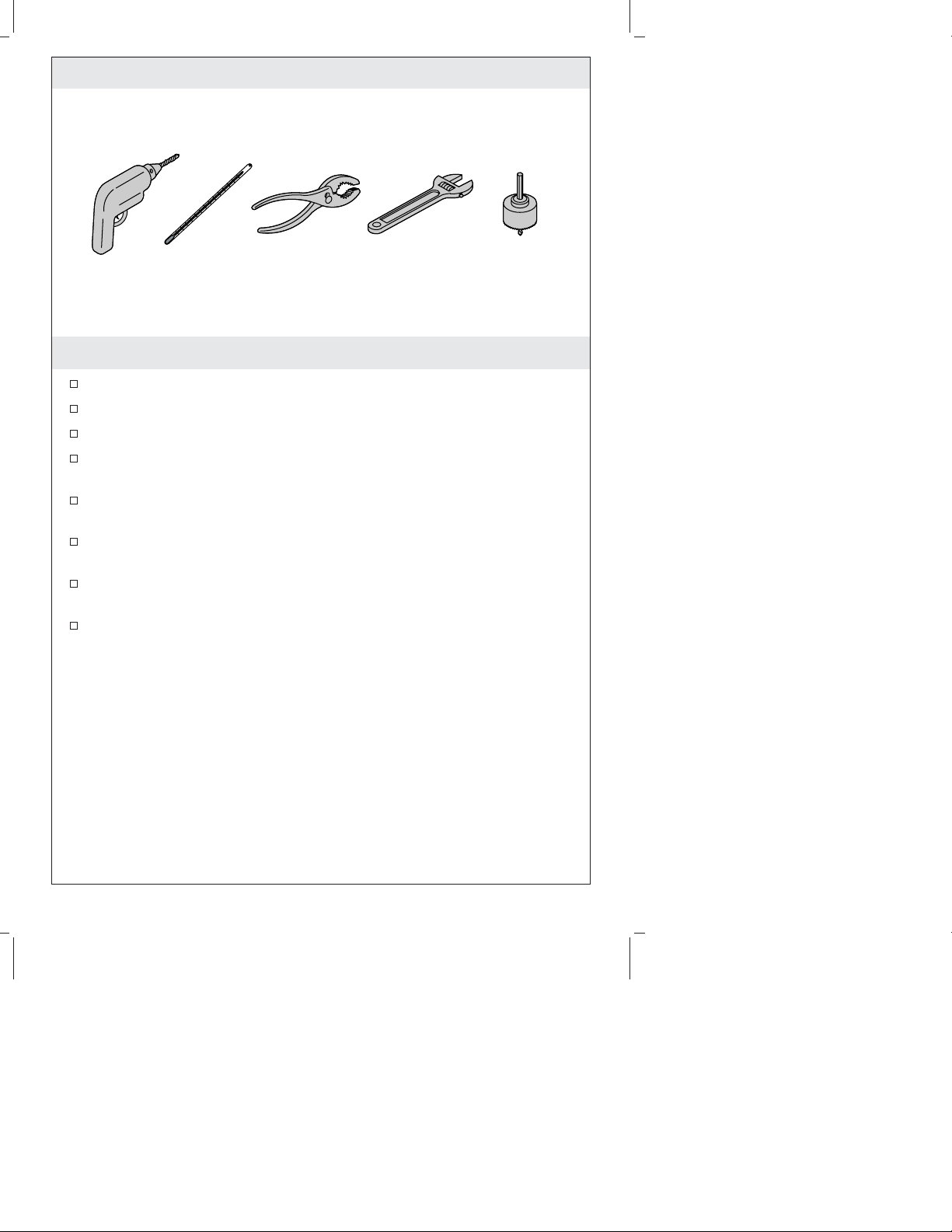

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
This faucet is for use on a single-hole lavatory.
For new installations, install the faucet and drain to the lavatory
before installing the lavatory.
The faucet shown in this guide may differ from your actual
product. The installation steps still apply.
In order for this faucet to function properly, install the faucet so
the sensor points directly toward the user.
The faucet is rated at6VDC1Wandisoperated by two AAA
DC batteries (provided and pre-installed).
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
1-1/4" D. to
2-1/2" D.
Hole Bit
1102759-2-B 2 Kohler Co.

1. Install the Faucet
Prepare the Site
NOTE: Before drilling the mounting hole, use the following
provisions for proper placement: (1) A 1-1/4″(3.2 cm) minimum to
2-1/2″(6.4 cm) maximum diameter mounting hole is required. (2) A
minimum distance of 1-3/4″(4.4 cm) is required between the back
of the faucet spout and the wall to allow access to the screw. (3) A
1-1/8″(2.9 cm) maximum distance is required between the lavatory
basin edge and the base of the faucet spout.
Determine the mounting hole location.
Drill a hole through the mounting surface according to the
surface manufacturer’s instructions.
Install the Faucet
Install the stud to the underside of the faucet.
Slide the gasket over the flexible hoses and stud, then seat the
gasket in the groove on the underside of the spout.
Insert the spout with flexible hoses and stud through the
mounting hole.
From under the lavatory, slide the rubber washer and bracket
onto the stud.
Thread the nut onto the stud to secure the faucet to the mounting
surface.

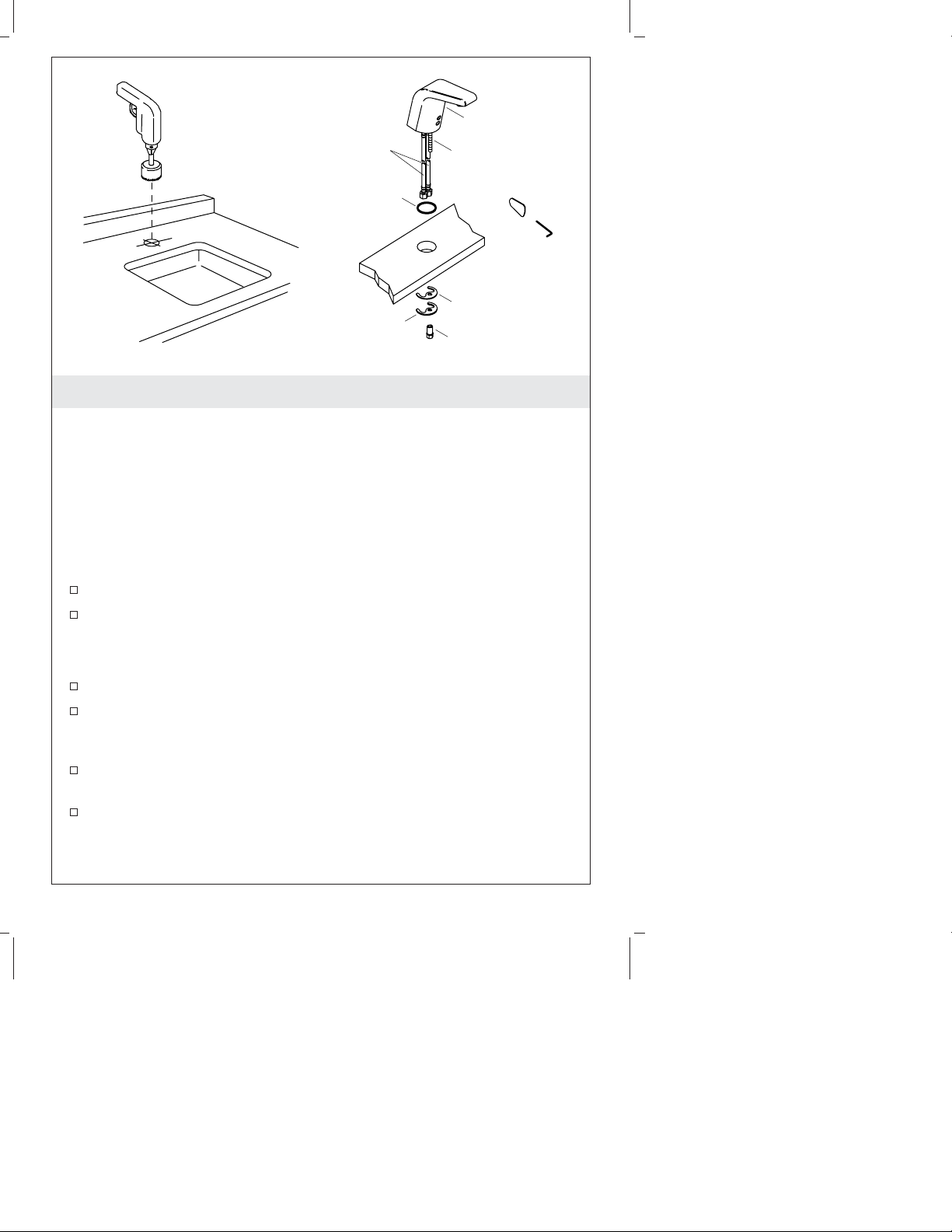

Without Escutcheon
Spout
Stud
Gasket
Rubber Washer
Bracket Nut
Supply Hoses
Kohler Co. 3 1102759-2-B

2. Connect the Supplies
Connect the supply hoses to the supply stops. Left is hot. Right is
cold.
Tighten the connections with an adjustable wrench.
3. Installation Checkout
Connect the drain tailpiece into the P-trap.
Using the key provided, remove the aerator from the spout.
If applicable, uncover the drain.
Turn on the main water supply and check for leaks. Adjust as
needed.
Allow the water to run through the spout for about one minute to
remove any debris. Check for leaks and adjust as needed.
Close the water supplies.
Using the key provided, reinstall the aerator to the spout.
Turn on the water supplies.

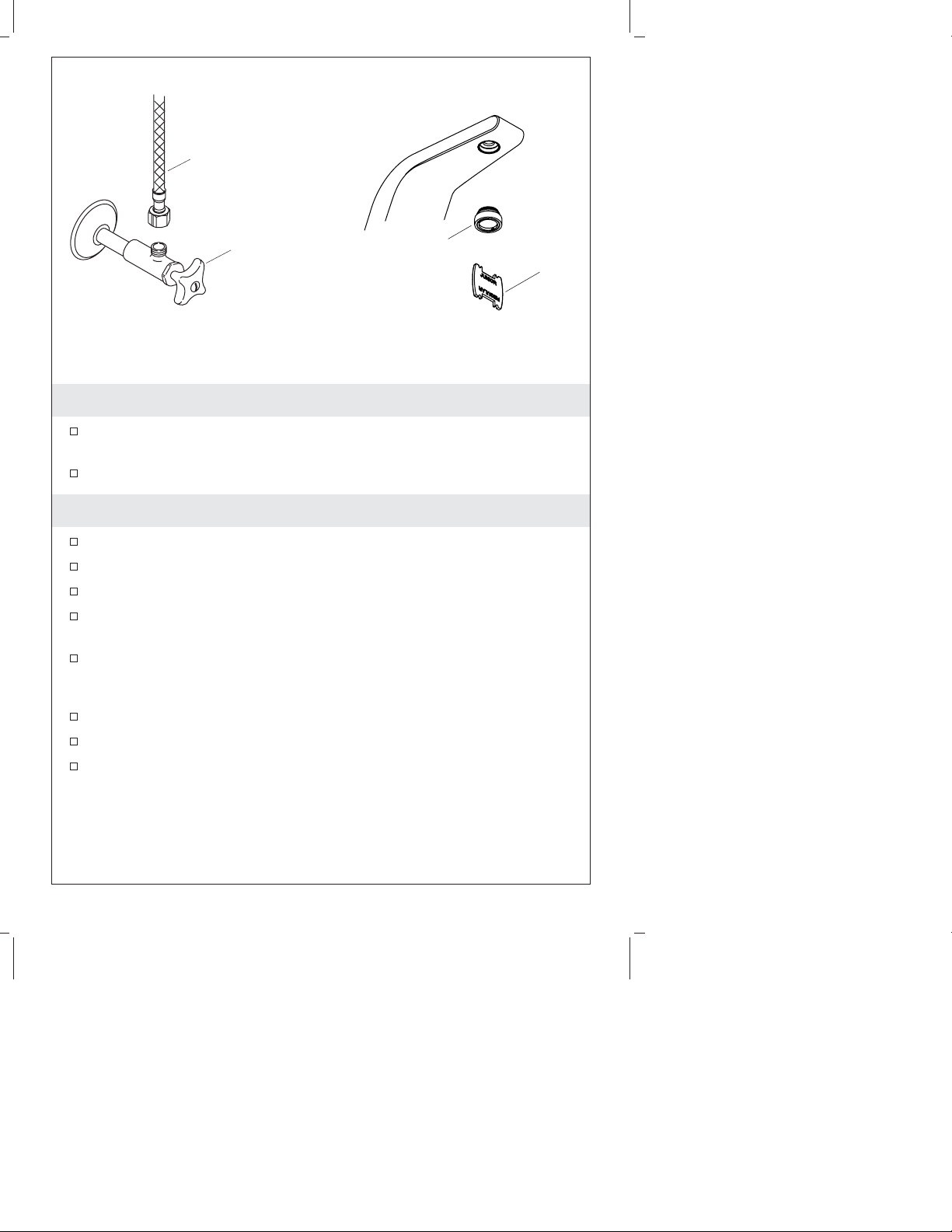

Supply
Stop
Supply
Hose
Faucet Aerator
Key
1102759-2-B 4 Kohler Co.

Troubleshooting
Symptoms Probable
Causes
Recommended Action
1. No water
flow. A. Filter is plugged. A. Clean or replace the filter.
B. Sensor eyes
are dirty. B. Wipe the sensor eyes with a damp soft cloth. Wipe dry with a
dry soft cloth.
C. Water not
turned on. C. Verify that the water supply is turned on and that pressure is at
least 20 psi (137 kPa).
D. Incorrect
installation. D. Verify that the faucet is mounted as instructed in the
installation guide. Ensure that the
sensor eyes are above the rim of
the lavatory. Refer to the
installation instructions.
E. The aerator
is plugged. E. Remove and clean the aerator. For calcium/mineral deposits, soak
the plastic insert in a 50:50 mix of
water and vinegar. Soak only the
plastic insert.
F. Sensor eyes
are scratched. F. Replace the sensor assembly.
G. A flex hose
is kinked. G. Check the flex hoses to make certain they are not kinked. If a
flex hose is kinked, disconnect it,
straighten, and reconnect.
H. Batteries
have just been
replaced.
H. Wait 2 minutes after replacing
batteries as the sensor cycles
through the automatic sensing
distance.
I. Battery life
expired. I. Remove faucet from body and replace batteries. Use two standard
AAA batteries.
J. Bleed hole
in diaphragm
is plugged or
debris exists
on the seal.
J. Clean or replace the diaphragm.
K. Solenoid is
broken. K. Order a new solenoid service kit.
Kohler Co. 5 1102759-2-B

Troubleshooting (cont.)
Symptoms Probable
Causes
Recommended Action
2. Low flow. A. Filter is
plugged. A. Clean or replace the filter.
B. Supply
pressure is
low.
B. Check incoming water pressure.
Pressure should be at least 20 psi
(137 kPa).
C. Aerator is
plugged. C. Remove the aerator and clean it. For calcium/mineral deposits, soak
the aerator plastic insert in a 50:50
mixture of vinegar and water. Soak
only the insert and no other
components.
3. Constant
water flow. A. Filter is plugged. A. Clean or replace the filter.
B. Diaphragm
seal is
damaged or
dirty.
B. If the diaphragm is cut or torn,
order a new diaphragm assembly.
Clean or replace the diaphragm.
C. Solenoid is
not working. C. Order and install a new solenoid assembly.
4. Sporadic
water flow. A. The faucet is angled
incorrectly to
deck or
misaligned
with user area.
A. Verify that the faucet is
mounted according to the
installation directions. Ensure that
the faucet is installed in a position
that is above the rim of the
lavatory.
B. The wires
are pinched or
damaged.
B. Remove the spout and verify
that the wires are tucked inside the
spout before reassembling.
5. Sensor flashes
once
approximately
every 2
seconds. The
product
continues to
operate.
A. The battery
power is low. A. Remove faucet from body and replace batteries. Use two standard
AAA batteries.
6. Sensor flashes
once
approximately
every 2
seconds. The
product does
not operate.
A. The battery
power is
insufficient to
allow the
product to
operate.
A. Remove faucet from body and
replace batteries. Use two standard
AAA batteries.
1102759-2-B 6 Kohler Co.

Guide d’installation
Robinet de lavabo électronique
Outils et matériels
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Ce robinet est conçu pour des lavabos à un orifice.
Pour de nouvelles installations, installer le robinet et le drain au
lavabo avant d’installer celui-ci.
Le robinet illustré dans ce guide peuvent différer du produit
actuel. Les étapes d’installation s’appliquent tout de même.
Pour que ce robinet fonctionne correctement, installer celui-ci de
manière à ce que le capteur soit directement dirigé vers
l’utilisateur.
Le robinet est a une valeur nominale de6Vc.c.1Wetfonctionne
avec deux piles c.c. AAA (fournies et préinstallées).
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Mèche de Ø
1-1/4" à 2-1/2"
Kohler Co. Français-1 1102759-2-B

1. Installer le robinet
Préparer le site
REMARQUE : Avant de percer l’orifice de montage, suivre les
instructions suivantes pour assurer une mise en place appropriée :
(1) Un diamètre d’orifice de montage de 1-1/4″(3,2 cm) minimum à
2-1/2″(6,4 cm) maximum est requis. (2) Une distance minimum de
1-3/4″(4,4 cm) est requise entre l’arrière du bec du robinet et le mur
pour permettre un accès à la vis. (3) Une distance maximum de
1-1/8″(2,9 cm) est requise entre le bord du bassin du lavabo et la
base du bec du robinet.
Déterminer l’emplacement de l’orifice de fixation.
Percer un orifice par la surface de fixation en fonction de la
surface dans les instructions du fabricant.
Installer le robinet
Installer le montant sur le dessous du robinet.
Faire glisser le joint d’étanchéité par-dessus les tuyaux flexibles et
le montant, puis placer le joint dans la rainure sur le dessous du
bec.
Insérer le bec avec les tuyaux flexibles et le montant dans l’orifice
de fixation.
À partir du dessous du lavabo, faire glisser le support et la
rondelle en caoutchouc sur le montant.
Sans applique
Bec
Montant
Joint
Rondelle en
caoutchouc
Support Écrou
Flexibles
d'alimentation
1102759-2-B Français-2 Kohler Co.

Installer le robinet (cont.)
Visser l’écrou sur le montant pour sécuriser le robinet à la surface
de montage.
Kohler Co. Français-3 1102759-2-B

2. Connecter les alimentations
Connecter les tuyaux d’alimentation aux arrêts. Gauche est chaud.
Droite est froid.
Serrer les connexions avec une clé à molette.
3. Vérification de l’installation
Connecter la pièce de raccordement du drain dans le siphon en P.
Retirer l’aérateur du bec à l’aide de la clé fournie.
Le cas échéant, découvrir le drain.
Ouvrir l’alimentation d’eau principale et rechercher des fuites.
Ajuster au besoin.
Faire couler l’eau à travers le bec pendant à peu près une minute
pour chasser tous les débris. Vérifier s’il y a des fuites et ajuster
au besoin.
Fermer les alimentations d’eau.
Réinstaller l’aérateur sur le bec à l’aide de la clé fournie.
Ouvrir les alimentations d’eau.
Arrêt
d'alimentation
Tuyau
d'alimentation
Aérateur
du robinet Clé
1102759-2-B Français-4 Kohler Co.

Dépannage
Symptômes Causes
probables
Action recommandée
1. Pas de débit
d’eau. A. Le filtre est bouché. A. Nettoyer ou remplacer le filtre.
B. Yeux
capteurs sont
sales.
B. Essuyer les yeux capteurs avec
un chiffon doux et humide. Sécher
avec un chiffon doux et sec.
C. L’eau n’est
pas ouverte. C. Vérifier que l’alimentation d’eau soit ouverte et que la pression est
d’un minimum de 20 psi (137 kPa).
D. Installation
incorrecte. D. Vérifier que le robinet est monté selon les instructions du guide
d’installation. S’assurer que les
yeux capteurs soient au-dessus du
rebord du lavabo. Se référer aux
instructions d’installation.
E. L’aérateur
est bouché. E. Retirer et nettoyer l’aérateur. Pour les dépôts de calcium et
minéraux, laisser tremper avec un
mélange à moitié d’eau et à moitié
de vinaigre. Laisser simplement
tremper l’insertion en plastique.
F. Les yeux
capteurs sont
rayés.
F. Remplacer l’ensemble du
capteur.
G. Le tuyau
flexible est
pincé.
G. Vérifier les tuyaux flexibles
pour vous s’assure qu’ils ne soient
pas pincés. Si un tuyau flexible est
plié, déconnecter le tuyau, étirer,
puis reconnecter.
H. Le piles
viennent
d’être
remplacées.
H. Attendre 2 minutes après avoir
remplacé les piles pendant que le
capteur effectue un cycle à travers
la distance de détection
automatique.
I. Les piles
sont expirées. I. Retirer le robinet du corps et remplacer les piles. Utiliser deux
piles standard AAA.
J. L’orifice
d’écoulement
dans le
diaphragme
est bouché ou
débris sont
présents sur le
joint.
J. Nettoyer ou remplacer le
diaphragme.
Kohler Co. Français-5 1102759-2-B

Dépannage (cont.)
Symptômes Causes
probables
Action recommandée
K. Le
solénoïde est
cassé.
K. Commander un nouveau kit de
dépannage de solénoïde.
2. Faible débit. A. Le filtre est
bouché. A.Nettoyer ou remplacer le filtre.
B. Pression
d’alimentation
basse.
B. Vérifier la pression
d’alimentation d’eau. La pression
devrait être d’au moins 20 psi (137
kPa).
C. L’aérateur
est bouché. C. Retirer l’aérateur et nettoyer. Pour les dépôts de
calcium/minéraux, laisser tremper
l’insertion de l’aérateur en
plastique dans un mélange à
moitié d’eau et à moitié de
vinaigre. Ne laisser tremper
uniquement que l’insertion et pas
d’autre composant.
3. Débit d’eau
constant. A. Le filtre est bouché. A. Nettoyer ou remplacer le filtre.
B. Le joint du
diaphragme
est
endommagé
ou sale.
B. Si le diaphragme est sectionné
ou cassé, commander un nouvel
ensemble de diaphragme. Nettoyer
ou remplacer le diaphragme.
C. Le
solénoïde ne
fonctionne
pas.
C. Commander et installer un
nouvel ensemble de solénoïde.
4. Débit d’eau
sporadique. A. Le robinet à un mauvais
angle avec le
comptoir ou à
été mal aligné
avec l’espace
de l’utilisateur.
A. Vérifier que le robinet est monté
selon les instructions d’installation.
S’assurer que le robinet soit installé
en position au-dessus du rebord
du lavabo.
B. Les câbles
sont pincés ou
endommagés.
B. Retirer le bec et vérifier que les
câbles soient bien enfoncés dans le
bec avant de le ré-assembler.
1102759-2-B Français-6 Kohler Co.

Dépannage (cont.)
Symptômes Causes
probables
Action recommandée
5. Le capteur
clignote
environ toutes
les 2
secondes. Le
produit
continue à
fonctionner.
A.
L’alimentation
est faible.
A. Retirer le robinet du corps et
remplacer les piles. Utiliser deux
piles standard AAA.
6. Le capteur
clignote
environ toutes
les 2
secondes. Le
produit ne
fonctionne
pas.
A.
L’alimentation
est insuffisante
pour
permettre au
produit de
fonctionner.
A. Retirer le robinet du corps et
remplacer les piles. Utiliser deux
piles standard AAA.
Kohler Co. Français-7 1102759-2-B

Guía de instalación
Grifería electrónica de lavabo
Herramientas y materiales
Antes de comenzar
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro principal de agua.
Esta grifería está diseñada para utilizarse en lavabos de un solo
orificio.
Para instalaciones nuevas, monte la grifería y el desagüe en el
lavabo antes de instalar el lavabo.
La grifería ilustrada en esta guía puede ser diferente del producto
que haya adquirido. Los pasos de instalación aun aplican.
Para que esta grifería funcione correctamente, instale la grifería de
manera que el sensor apunte directamente hacia el usuario.
La grifería es de6VCC1Wyesactivada por dos pilas de CC
tamaño AAA (provistas y preinstaladas).
Kohler Co. se reserva el derecho de modificar el diseño de la
grifería sin previo aviso, tal como se especifica en la lista de
precios.
Corona
perforadora
de 1-1/4" D.
a 2-1/2" D.
Kohler Co. Español-1 1102759-2-B

1. Instale la grifería
Prepare el sitio
NOTA: Antes de taladrar el orificio de fijación, tome en cuenta las
provisiones siguientes para la colocación correcta: (1) Se requiere
un orificio de fijación con un diámetro mínimo de 1-1/4″(3,2 cm) a
máximo de 2-1/2″(6,4 cm). (2) Se requiere una distancia mínima de
1-3/4″(4,4 cm) entre la parte posterior del surtidor de la grifería y la
pared para permitir acceso al tornillo. (3) Se requiere una distancia
máxima de 1-1/8″(2,9 cm) entre el filo del lavabo y la base del
surtidor de la grifería.
Determine el lugar del orificio de fijación.
Taladre un orificio a través de la superficie de montaje según las
instrucciones del fabricante de la superficie.
Instale la grifería
Instale la varilla roscada en el lado inferior de la grifería.
Deslice la arandela en las mangueras flexibles y varillas roscadas,
luego asiente el empaque en la ranura en el lado inferior del
surtidor.
Inserte el surtidor con las mangueras flexibles y la varilla roscada
a través del orificio de fijación.
Por debajo del lavabo, deslice la arandela de goma y el soporte en
la varilla roscada.
Sin chapetón
Surtidor
Varilla roscada
Empaque
Arandela de goma
Soporte Tuerca
Mangueras
de suministro
Kohler Co. Español-2 1102759-2-B

Instale la grifería (cont.)
Enrosque la tuerca en cada varilla roscada para fijar la grifería a
la superficie de montaje.
1102759-2-B Español-3 Kohler Co.

2. Conecte los suministros
Conecte las mangueras de suministro a las llaves de paso. La
izquierda es caliente. La derecha es fría.
Apriete las conexiones con una llave ajustable.
3. Verificación de la instalación
Conecte el tubo final a la trampa en P.
Con la llave provista, retire el aireador del surtidor.
Si aplica, destape el desagüe.
Abra el suministro principal de agua y verifique que no haya
fugas. Ajuste de ser necesario.
Deje correr agua por el surtidor durante aproximadamente un
minuto para eliminar los residuos. Verifique que no haya fugas y
ajuste según sea necesario.
Cierre los suministros de agua.
Con la llave provista, vuelva a instalar el aireador al surtidor.
Abra los suministros de agua.
Llave de
paso
Manguera del
suministro
Aireador de
la grifería Llave
Kohler Co. Español-4 1102759-2-B

Procedimiento para resolver problemas
Síntomas Causas
probables
Acción recomendada
1. No hay flujo
de agua. A. El filtro está obstruido. A. Limpie o reemplace el filtro.
B. Los ojos del
sensor están
sucios.
B. Limpie los ojos del sensor con
un paño húmedo y suave. Seque
con un paño seco y suave.
C. El agua no
está abierta. C. Verifique que el suministro de agua esté abierto y que la presión
sea de 20 psi (137 kPa), como
mínimo.
D. Instalación
incorrecta. D. Verifique que la grifería esté instalada como se indica en la guía
de instalación. Asegúrese de que
los ojos del sensor estén por
encima del borde del lavabo.
Consulte las instrucciones de
instalación.
E. El aireador
está obstruido. E. Quite y limpie el aireador. Para eliminar los depósitos
calcáreos/minerales, remoje el
inserto de plástico en una solución
de agua y vinagre a partes iguales.
Remoje sólo la pieza de plástico.
F. Los ojos del
sensor están
rayados.
F. Reemplace el montaje del sensor.
G. Una
manguera está
doblada.
G. Revise las mangueras para
asegurarse de que no estén
dobladas. Si una manguera flexible
está doblada, desconéctela,
enderécela y vuelva a conectarla.
H. Las pilas se
acaban de
reemplazar.
H. Espere 2 minutos después de
reemplazar las pilas para que el
sensor cicle a través de la distancia
de sensor automática.
I. La pila está
gastada. I. Retire la grifería del cuerpo y reemplace las pilas. Utilice dos
pilas AAA estándar.
J. El orificio
de purga en el
diafragma está
obstruido o
hay partículas
residuales en
el sello.
J. Limpie o reemplace el
diafragma.
1102759-2-B Español-5 Kohler Co.

Procedimiento para resolver problemas (cont.)
Síntomas Causas
probables
Acción recomendada
K. El
solenoide se
ha averiado.
K. Pida un nuevo kit de servicio
del solenoide.
2. Flujo bajo. A. El filtro
está obstruido. A. Limpie o reemplace el filtro.
B. La presión
del suministro
es baja.
B. Verifique la presión del agua
entrante. La presión debe ser 20 psi
(137 kPa) como mínimo.
C. El aireador
está obstruido. C. Desmonte el aireador y límpielo. Para eliminar los
depósitos calcáreos/minerales,
remoje la pieza de plástico del
aireador en una solución de agua y
vinagre a partes iguales. Remoje
solamente la pieza de plástico, no
remoje ningún otro componente.
3. Flujo de agua
constante. A. El filtro está obstruido. A. Limpie o reemplace el filtro.
B. El sello del
diafragma está
sucio o
dañado.
B. Si el diafragma está cortado o
rasgado, pida un montaje de
diafragma nuevo. Limpie o
reemplace el diafragma.
C. El
solenoide no
funciona.
C. Pida e instale un montaje de
solenoide nuevo.
4. Flujo de agua
esporádico. A. El ángulo en el que se
ha instalado la
grifería a la
cubierta es
incorrecto o la
grifería está
desalineada
con el área del
usuario.
A. Verifique que la grifería esté
instalada como se indica en la guía
de instalación. Asegúrese de que la
grifería quede instalada en una
posición que esté por encima del
reborde del lavabo.
B. Los cables
están
pellizcados o
dañados.
B. Desmonte el surtidor y verifique
que los cables estén metidos dentro
del surtidor antes de volver a
montarlo.
Kohler Co. Español-6 1102759-2-B

Procedimiento para resolver problemas (cont.)
Síntomas Causas
probables
Acción recomendada
5. El sensor
parpadea una
vez casi cada
2 segundos.
El producto
continúa
funcionando.
A. La pila está
baja. A. Retire la grifería del cuerpo y reemplace las pilas. Utilice dos
pilas AAA estándar.
6. El sensor
parpadea una
vez casi cada
2 segundos.
El producto
no funciona.
A. La pila no
tiene suficiente
potencia para
que el
producto
funcione.
A. Retire la grifería del cuerpo y
reemplace las pilas. Utilice dos
pilas AAA estándar.
1102759-2-B Español-7 Kohler Co.
