Kohler K-10217 User manual

Installation Guide
Centerset Lavatory Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-10217
1056603-2-A

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Tools and Materials
Before You Begin
IMPORTANT! Plumbers putty is not needed to install this faucet.
The base of the faucet acts as a water barrier.
Observe all local plumbing and building codes.
Shut off the main water supply.
Inspect the supply tubing for damage. Replace as necessary.
Clean the lavatory surface to remove any grease, oil, or debris.
This faucet is for use on a single-hole lavatory.
For new installations, install the faucet and drain to the lavatory
before installing the lavatory.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench Thread Sealant Plumbers Putty
Hex
Wrench
1056603-2-A 2 Kohler Co.

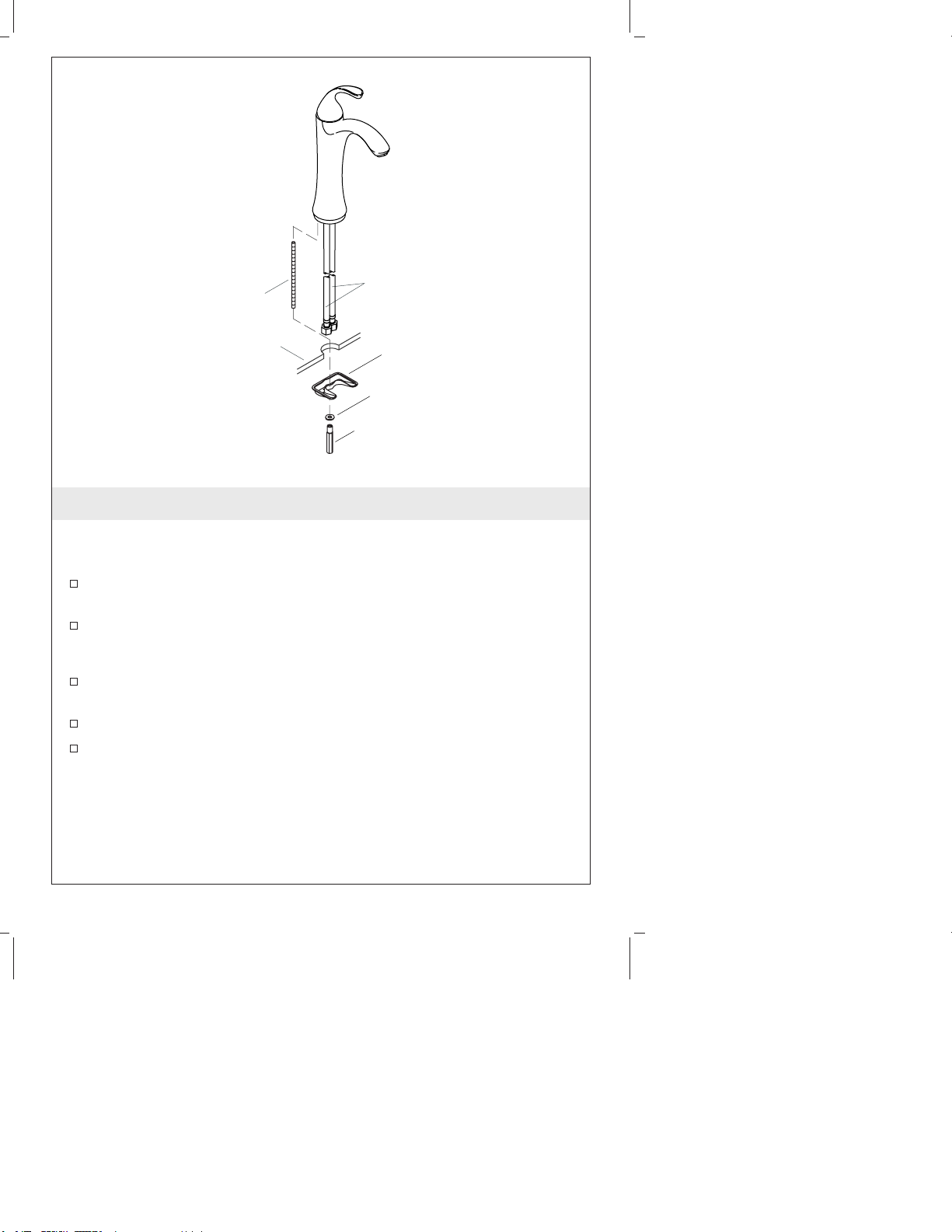

1. Install the Faucet
IMPORTANT! Plumbers putty is not needed to install this faucet.
The base of the faucet acts as a water barrier.
Insert the supply hoses and stud of the faucet through the center
hole of the lavatory.
Position the base of the faucet flush against the center hole of the
lavatory.
From underneath the lavatory, slide the bracket and washer onto
the stud.
Thread the nut onto the stud.
Tighten the nut securely against the bracket to secure the faucet
into place.
Bracket
Washer
Nut
Lavatory
Stud Supply Hoses
Kohler Co. 3 1056603-2-A

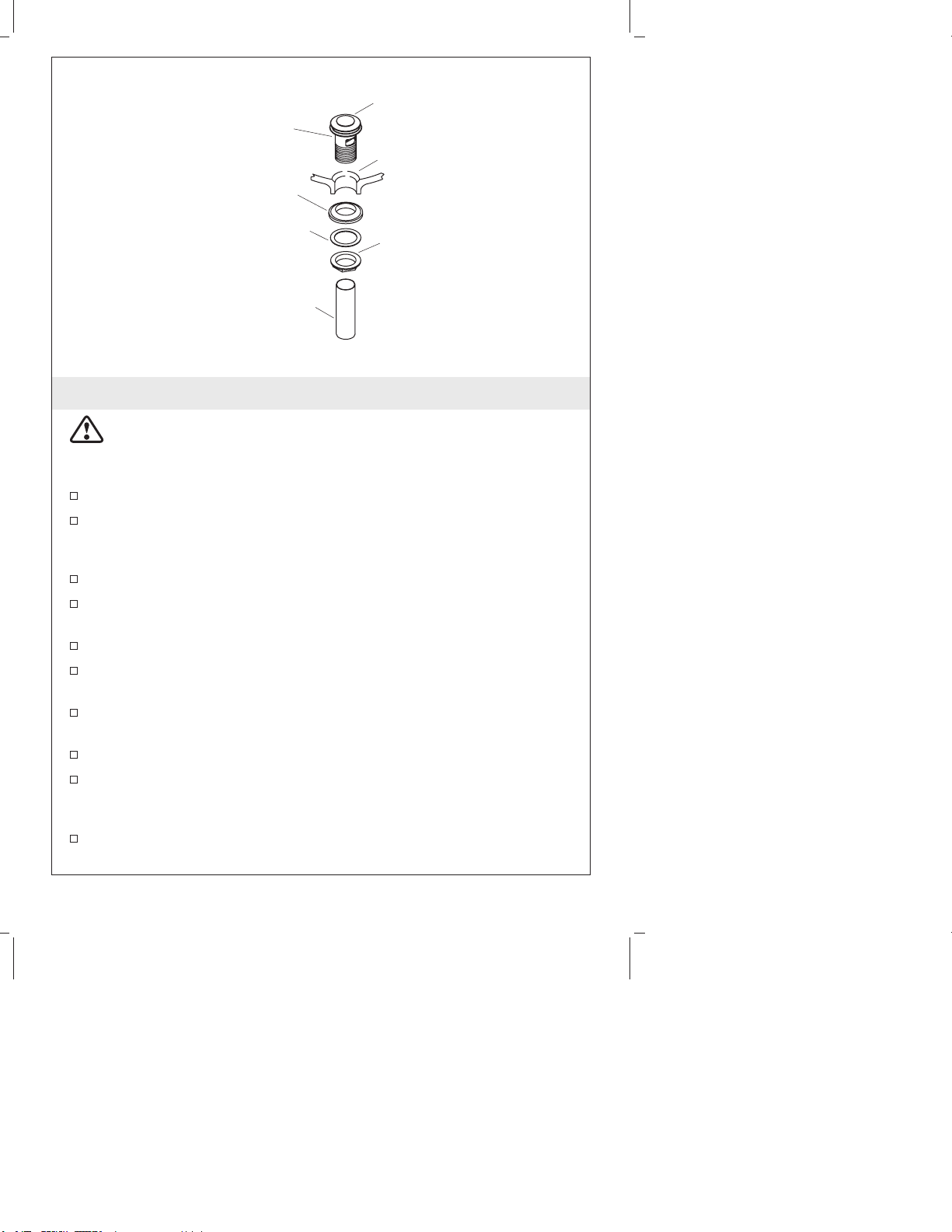

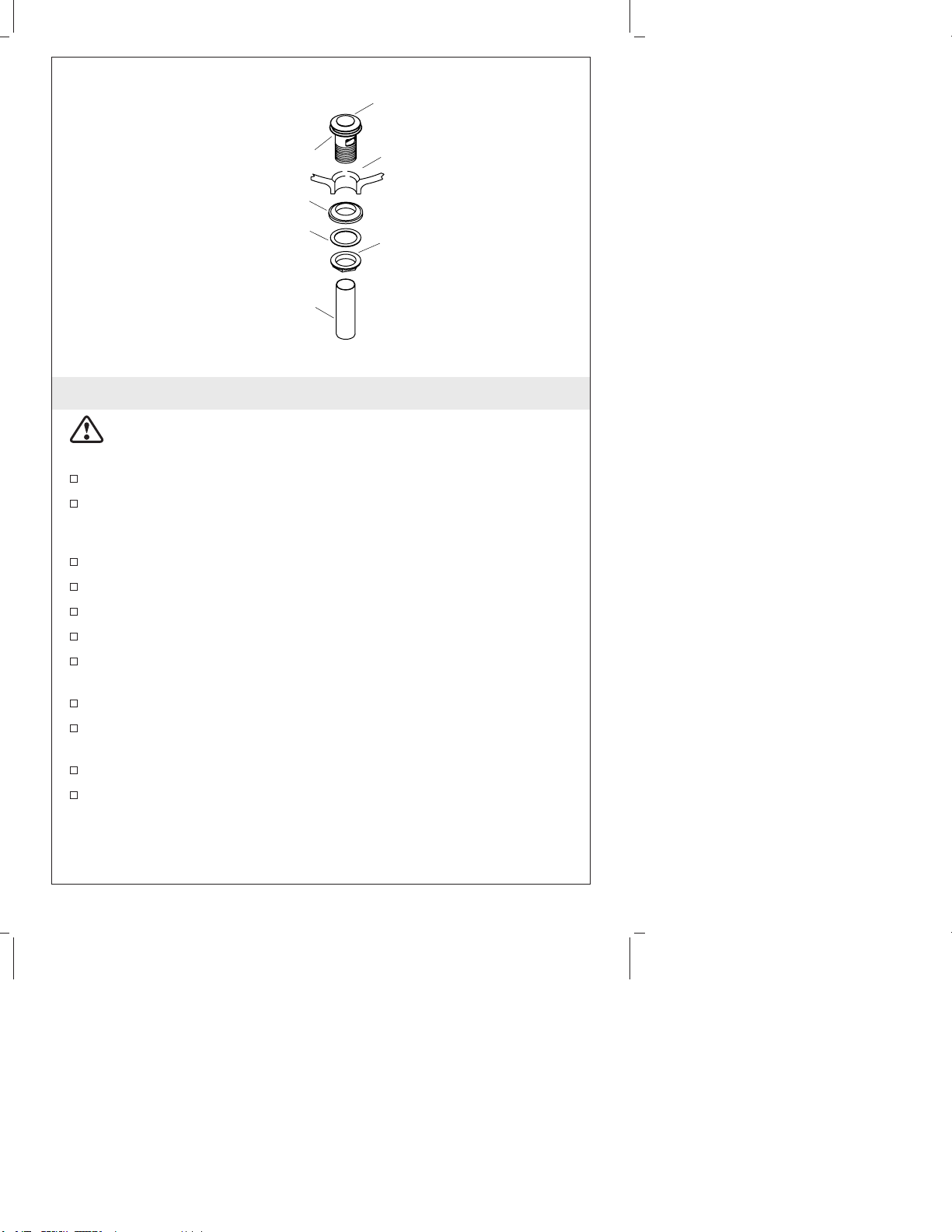

2. Install the Click Drain
CAUTION: Risk of product damage. Never pull on the drain
cap to open the drain. Press and release the drain cap once to
close it. Press and release it again to open it.
Remove the seal from the body.
Apply a 1/2″(1.3 cm) diameter ring of plumbers putty or other
sealant around the underside of the body according to the putty
manufacturer’s instructions.
Insert the body into the fixture drain hole.
Attach the rubber washer (tapered side up) to the body.
Install the flat washer over the threads of the body.
Partially thread the nut onto the body. Do not tighten at this time.
Orient the ″KOHLER″logo as desired. Adjustment is not possible
after final assembly.
Wrench-tighten the nut.
Apply sealant tape to the top of the tailpiece threads before
screwing it into the body.
Connect the tailpiece to the body.
Remove any excess putty or sealant.
Rubber Washer
Lavatory
Tailpiece
Nut
Body
Flat Washer
Apply plumbers
putty.
1056603-2-A 4 Kohler Co.

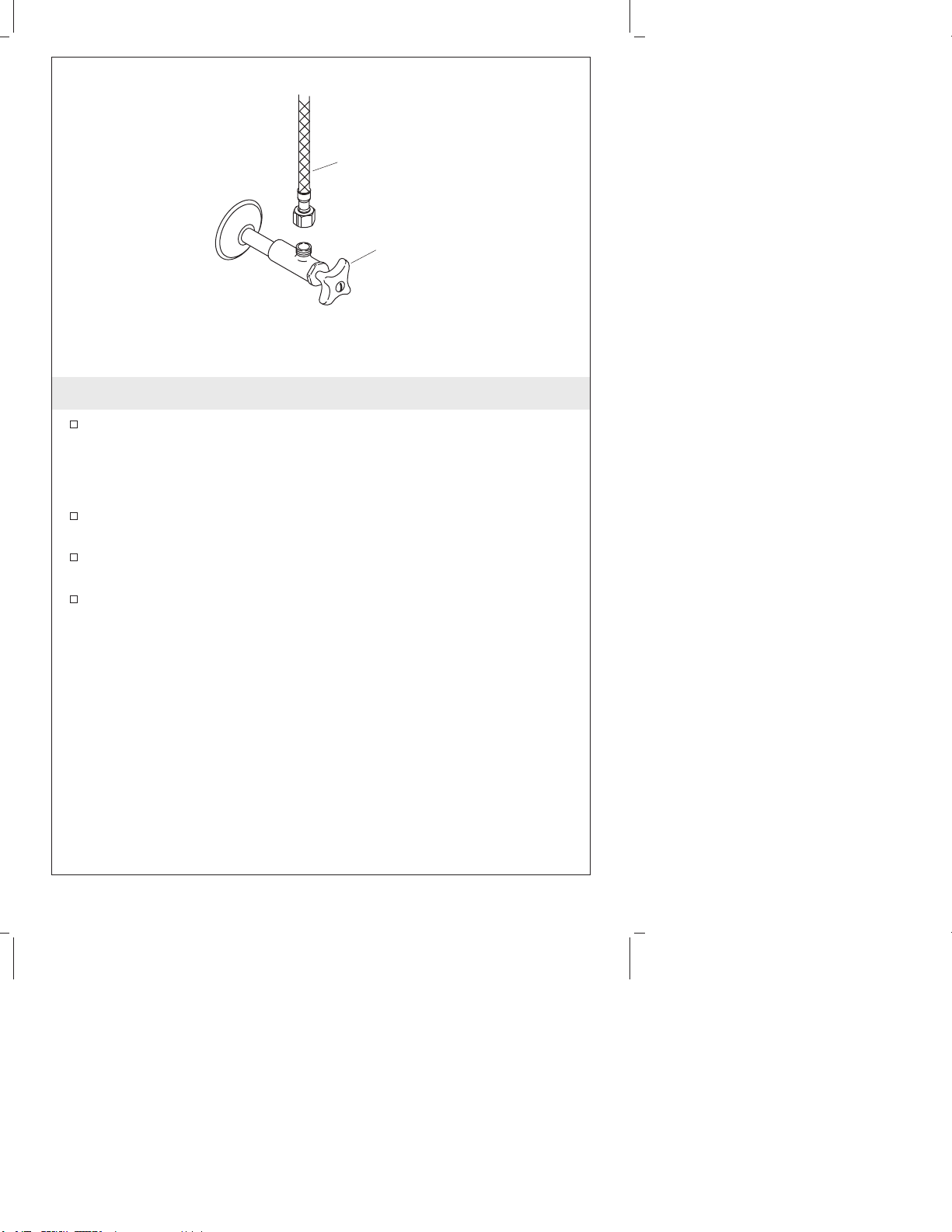

3. Connect the Supplies
If the lavatory is not installed, install it at this time. Follow the
lavatory manufacturer’s instructions.
NOTE: Connect the supply hose marked with a blue dot to the cold
supply.
Connect the supply hose marked with a blue dot to the cold
supply.
Connect the remaining supply hose to the hot supply.
Tighten the connections with an adjustable wrench.
Supply
Stop
Supply
Hose
Kohler Co. 5 1056603-2-A

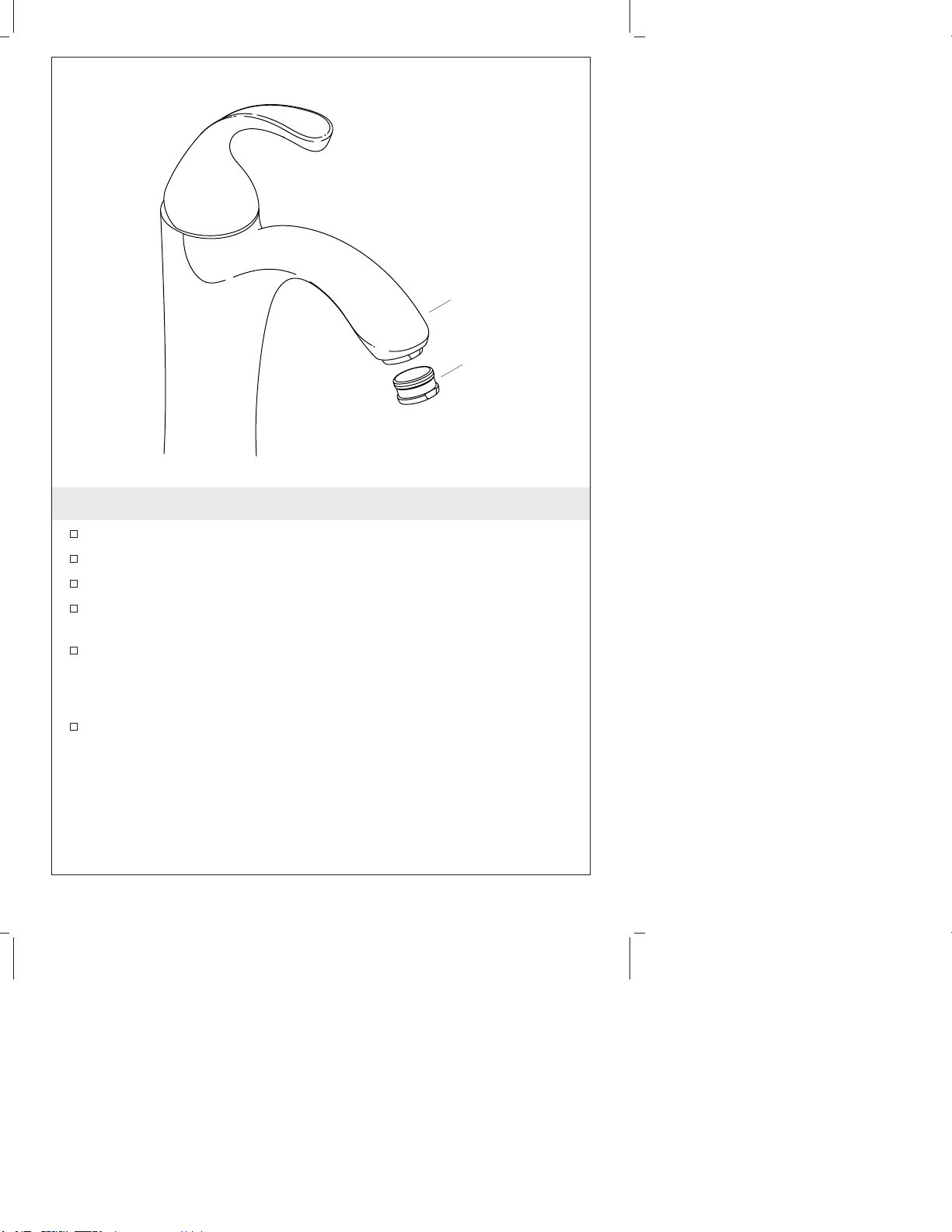

4. Installation Checkout
Connect the drain tailpiece into the P-trap.
Remove the aerator from the faucet spout.
Open the drain.
Turn on the main water supply and check for leaks. Repair as
needed.
Lift and rotate the faucet handle to the full hot position, then the
full cold position. Run water through the spout for about one
minute to remove any debris. Check for leaks and repair as
needed.
Push the lever handle down to close the water supplies, then
reinstall the aerator.
Aerator
Faucet Spout
1056603-2-A 6 Kohler Co.

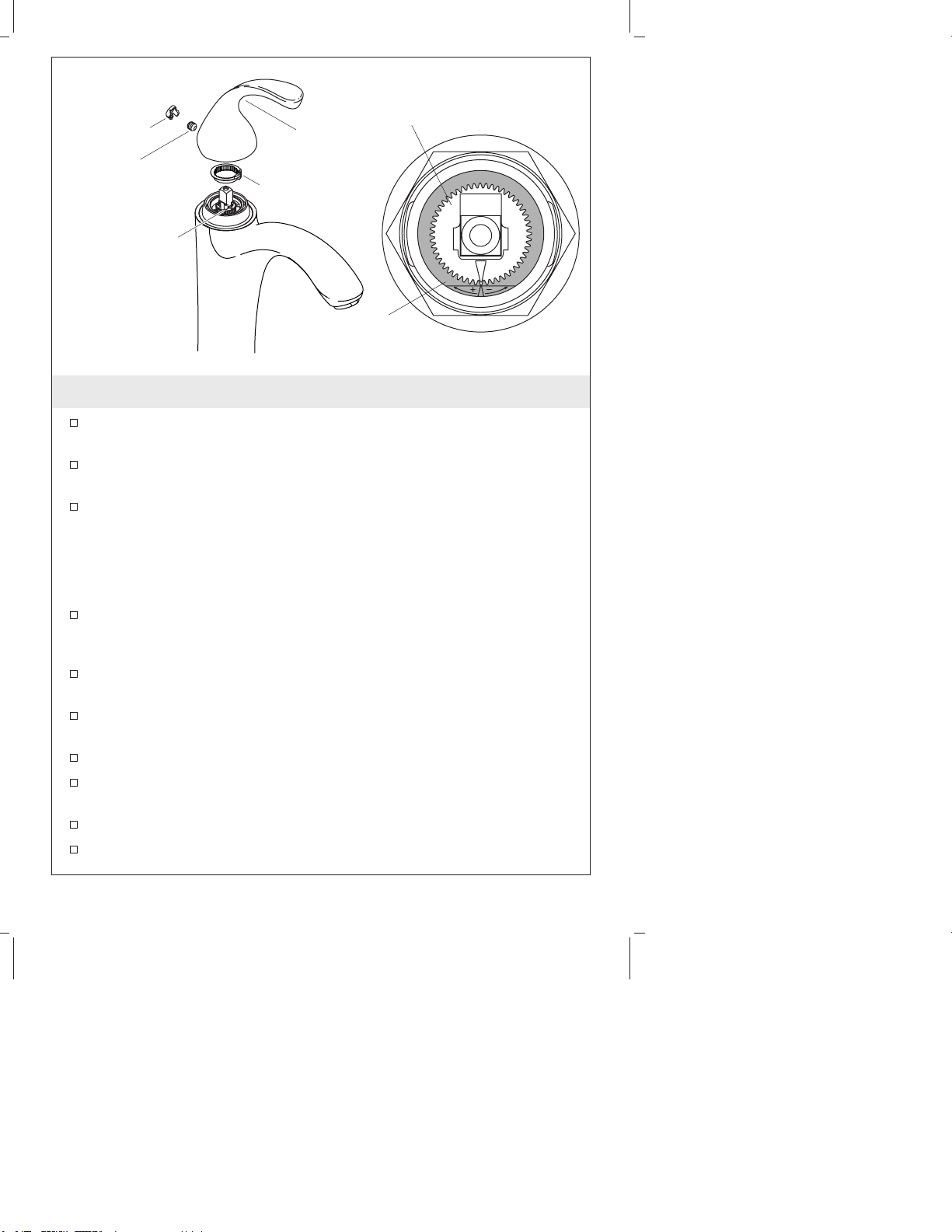

5. Optional Temperature Limiting Adjustment
Carefully pry the plug button off of the lever handle with a small
flat-blade screwdriver.
Loosen the setscrew with a hex wrench, then remove the lever
handle.
Note the position of the locking ring relative to the inner geared
ring.
NOTE: To avoid damage to the locking ring during removal, pry
each side of the locking ring off the inner geared ring with an equal
and even technique.
Gradually pry each side of the locking ring up off of the inner
geared ring and onto the valve stem with a flat-blade screwdriver.
Rotate the locking ring clockwise to increase temperature, or
counterclockwise to decrease temperature.
Align the geared teeth, then slide the locking ring down until
flush against the inner geared ring.
Reinstall the lever handle.
Test the temperature setting. Repeat the above steps, if needed.
Retighten the setscrew.
Press the plug button into place.
Setscrew
Plug Button Handle
Inner Geared
Ring
Locking Ring
Locking Ring
Inner Geared
Ring
Kohler Co. 7 1056603-2-A

Guide de l’installation
Robinet de lavabo à petit entraxe
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
IMPORTANT ! Du mastic de plombier n’est pas nécessaire pour
installer ce robinet. La base du robinet sert de barrière d’eau.
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Inspecter si la tuyauterie d’alimentation est endommagée.
Remplacer si nécessaire.
Nettoyer la surface du lavabo pour éliminer toute graisse, huile
ou débris.
Ce robinet est conçu pour des lavabos à un orifice.
Cléàmolette Joint
d'étanchéité
pourfiletage Masticde
plombier
Clé
hexagonale
Kohler Co. Français-1 1056603-2-A

Avant de commencer (cont.)
Pour de nouvelles installations, installer le robinet et le drain au
lavabo avant d’installer celui-ci.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Kohler Co. Français-2 1056603-2-A

1. Installer le robinet
IMPORTANT ! Du mastic de plombier n’est pas nécessaire pour
installer ce robinet. La base du robinet sert de barrière d’eau.
Insérer les tuyaux d’alimentation et le manche du robinet dans
l’orifice central du lavabo.
Positionner la base du robinet à égalité contre l’orifice central du
lavabo.
À partir du dessous du lavabo, glisser le support et la rondelle
sur le montant.
Serrer l’écrou sur le manche.
Serrer fermement l’écrou contre le support pour sécuriser le
robinet en place.
Support
Rondelle
Écrou
Lavabo
Montant Flexibles d'alimentation
1056603-2-A Français-3 Kohler Co.

2. Installer le drain poussoir
ATTENTION : Risque d’endommagement du produit. Ne
jamais tirer sur le capuchon du drain pour ouvrir ce dernier.
Appuyer et relâcher le capuchon du drain une fois pour le
fermer. Appuyer et le relâcher encore pour l’ouvrir.
Retirer le joint du corps.
Appliquer un anneau de Ø 1/2″(1,3 cm) de mastic de plombier
autour de la partie inférieure du corps selon les instructions du
fabricant.
Insérer le corps dans l’orifice du drain de l’appareil.
Attacher la rondelle en caoutchouc (côté conique vers le haut) au
corps.
Installer la rondelle plate sur les filetages du corps.
Visser partiellement l’écrou sur le corps. Ne pas serrer à ce
moment.
Orienter le logo ″KOHLER″selon le désir. Un ajustement n’est
plus possible après l’assemblage final.
Serrer l’écrou avec la clé.
Appliquer un ruban d’étanchéité sur le filetage de la partie
supérieure de la pièce de raccordement et avant de la visser dans
le corps.
Connecter la pièce de raccordement au corps.
Lavabo
Pièce de
raccordement
Écrou
Corps
Rondelle plate
Appliquer
du mastic
d'étanchéité
Rondelle en
caoutchouc
Kohler Co. Français-4 1056603-2-A

Installer le drain poussoir (cont.)
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
1056603-2-A Français-5 Kohler Co.

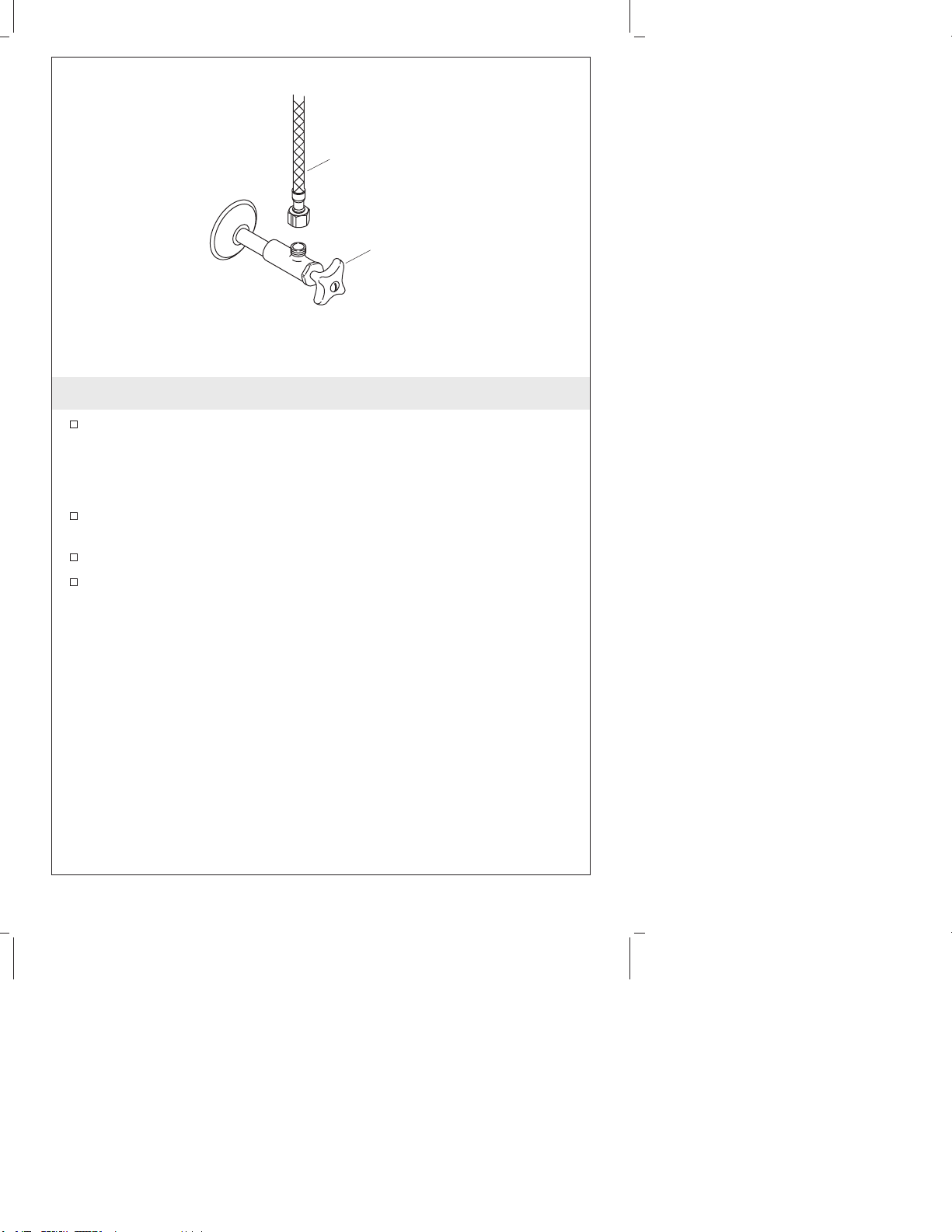

3. Connecter les alimentations
Installer le lavabo à cet instant, s’il ne l’est pas déjà. Suivre les
instructions du fabricant.
REMARQUE : Connecter le tuyau d’alimentation marqué avec un
point bleu à l’alimentation d’eau froide.
Connecter le tuyau d’alimentation marqué avec un point bleu à
l’alimentation d’eau froide.
Connecter le tuyau d’alimentation restant à l’alimentation chaude.
Serrer les connexions avec une clé à molette.
Arrêt
d'alimentation
Tuyau
d'alimentation
Kohler Co. Français-6 1056603-2-A

4. Vérification de l’installation
Connecter la pièce de raccordement du drain dans le siphon en P.
Retirer l’aérateur du bec du robinet.
Ouvrir le drain.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites. Réparer au besoin.
Soulever et pivoter la poignée du robinet à la position chaude
complète, puis à la position froide complète. Faire couler l’eau à
travers le bec pendant une minute environ pour chasser tout
débris. Vérifier s’il y a des fuites et réparer au besoin.
Pousser la poignée du levier vers le bas pour fermer les
alimentations d’eau, puis installer à nouveau l’aérateur.
Aérateur
Bec de robinet
1056603-2-A Français-7 Kohler Co.

5. Réglage optionnel limite de température
Délicatement déloger le bouchon de la poignée de levier avec un
petit tournevis plat.
Desserrer la vis de retenue avec une clé hexagonale, puis retirer la
poignée du levier.
Noter la position de l’anneau de serrage par rapport à la bague
d’engrenage intérieur.
REMARQUE : Afin d’éviter un endommagement de l’anneau de
serrage, soulever chaque côté de la bague d’engrenage intérieur de
manière égale.
Soulever graduellement chaque côté de l’anneau de serrage hors
de la bague d’engrenage intérieur et sur la tige de la valve avec
un tournevis plat.
Pivoter l’anneau de serrage vers la droite pour augmenter la
température, ou vers la gauche pour la diminuer.
Aligner les dents, puis glisser l’anneau de serrage vers le bas
jusqu’à l’alignement contre la bague d’engrenage intérieur.
Installer à nouveau la poignée à levier.
Tester le réglage de température. Répéter les étapes ci-dessus, si
besoin.
Resserrer les vis de retenue.
Presser le bouchon en place.
Vis de
retenue
Bouchon Poignée
Bague d'engrenage
intérieur
Anneau de
serrage
Anneau
de serrage
Bague
d'engrenage
intérieur
Kohler Co. Français-8 1056603-2-A

Guía de instalación
Grifería de lavabo de orificios centrales
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
¡IMPORTANTE! Para instalar esta grifería no se necesita masilla de
plomería. La base de la grifería actúa como una barrera contra el
agua.
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre el suministro principal de agua.
Revise las tuberías de suministro para asegurarse que no estén
dañadas. Reemplácelas de ser necesario.
Limpie la superficie del lavabo para eliminar la grasa, aceite o
residuos.
Llaveajustable Cinta
selladora
deroscas Masillade
plomería
Llave
hexagonal
Kohler Co. Español-1 1056603-2-A

Antes de comenzar (cont.)
Esta grifería está diseñada para utilizarse en lavabos de un solo
orificio.
Para instalaciones nuevas, monte la grifería y el desagüe en el
lavabo antes de instalar el lavabo.
Kohler Co. se reserva el derecho de modificar el diseño de la
grifería sin previo aviso, tal como se especifica en la lista de
precios.
Kohler Co. Español-2 1056603-2-A

1. Instale la grifería
¡IMPORTANTE! Para instalar esta grifería no se necesita masilla de
plomería. La base de la grifería actúa como una barrera contra el
agua.
Pase las mangueras de suministro y la varilla roscada de la
grifería a través del orificio central del lavabo.
Coloque la base de la grifería al ras contra el orificio central del
lavabo.
Por debajo del lavabo, deslice el soporte y la arandela en la
varilla roscada.
Enrosque la tuerca en la varilla roscada.
Apriete bien la tuerca contra el soporte para fijar la grifería en su
lugar.
Soporte
Arandela
Tuerca
Lavabo
Varilla roscada Mangueras de suministro
1056603-2-A Español-3 Kohler Co.

2. Instale el desagüe de presionar para abrir
PRECAUCIÓN: Riesgo de daños al producto. Nunca tire del
tapón de desagüe para abrir el desagüe. Presione y suelte el
tapón de desagüe una vez para cerrarlo. Vuelva a presionar y
soltar el tapón para abrirlo.
Retire el sello del cuerpo.
Aplique una tira de 1/2″(1,3 cm) de diámetro de masilla de
plomería u otro sellador alrededor de la parte inferior del cuerpo,
según las instrucciones del fabricante de la masilla.
Inserte el cuerpo en el orificio de desagüe de la unidad.
Monte la arandela de goma (con el lado estrecho hacia arriba) en
el cuerpo.
Instale la arandela plana sobre las roscas del cuerpo.
Enrosque parcialmente la tuerca en el cuerpo. No apriete en este
momento.
Oriente el logotipo ″KOHLER″como desee. No es posible
reajustarlo después del montaje final.
Apriete la tuerca con una llave.
Aplique cinta selladora en la parte superior de las roscas del tubo
de desagüe antes de roscarlo en el cuerpo.
Conecte el tubo de desagüe al cuerpo.
Limpie el exceso de masilla de plomería o sellador.
Arandela de goma
Lavabo
Tuerca
Cuerpo
Arandela plana
Aplique masilla
de plomería.
Tubo de
desagüe
Kohler Co. Español-4 1056603-2-A

3. Conecte los suministros
Si el lavabo no está instalado, instálelo en este momento. Siga las
instrucciones del fabricante del lavabo.
NOTA: Conecte la manguera del suministro identificada por un
punto azul al suministro de agua fría.
Conecte la manguera del suministro identificada por un punto
azul al suministro de agua fría.
Conecte la otra manguera de suministro al suministro de agua
caliente.
Apriete las conexiones con una llave ajustable.
Llave de
paso
Manguera del
suministro
1056603-2-A Español-5 Kohler Co.
