Installation Guide
Waterless Urinal
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página ″Español-1”
K-4918
1048745-2-D

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Tools and Materials
Before You Begin
CAUTION: Risk of personal injury or product damage. Handle
with care. Vitreous china can break or chip if the product is
handled carelessly.
Observe all local plumbing and building codes.
Carefully inspect the new urinal for damage.
Roughing-in remains the same when using the optional 3″outlet
spud.
Fixture dimensions are nominal and conform to tolerances by
ANSI Standard A112.19.2.
Site preparation may require additional tools and hardware.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Adjustable
Wrench
Safety
Glasses
Tape
Measure
Thread
Sealant
Levels
Blade
Screwdriver
Pencil
• Hole Cutting Equipment
Plus:
1/4" Ratchet
1048745-2-D 2 Kohler Co.

Roughing-In
•Roughing-in dimensions are identical if using an optional 3″
outlet spud.
•The urinal complies with ADA requirements when the rim is
mounted no higher than 17″(43.2 cm) from the finished floor.
1. Prepare the Site
NOTE: If a pre-existing waste pipe will be used and will result in an
acceptable rim height (refer to the rough-in dimensions), follow the
retrofit installation instructions.
For Retrofit Installations
Turn the water supply line off, remove the existing urinal, then
cap off the water supply line inside the wall.
For New Installations
Install waste pipe as necessary to conform to the roughing-in
dimensions.
Install adequate support framing for the hangers as needed.
[
Floor
Wall
15-5/8" (39.7 cm)
14"
(35.6 cm)
6-3/4" (17.1 cm)
15" (38.1 cm)
24"
(61 cm)
16-1/8"
(41 cm) to
Center of
Hanger
Slots
29-5/8"
(75.2 cm)
20-3/16"
(51.3 cm)
18"
(45.7 cm)
2" NPT
Tap 6"
(15.2 cm)
Wall Hangers
1/4"
(6 mm) 6"
(15.2 cm)
2" NPT Tap
Spud Detail
Kohler Co. 3 1048745-2-D

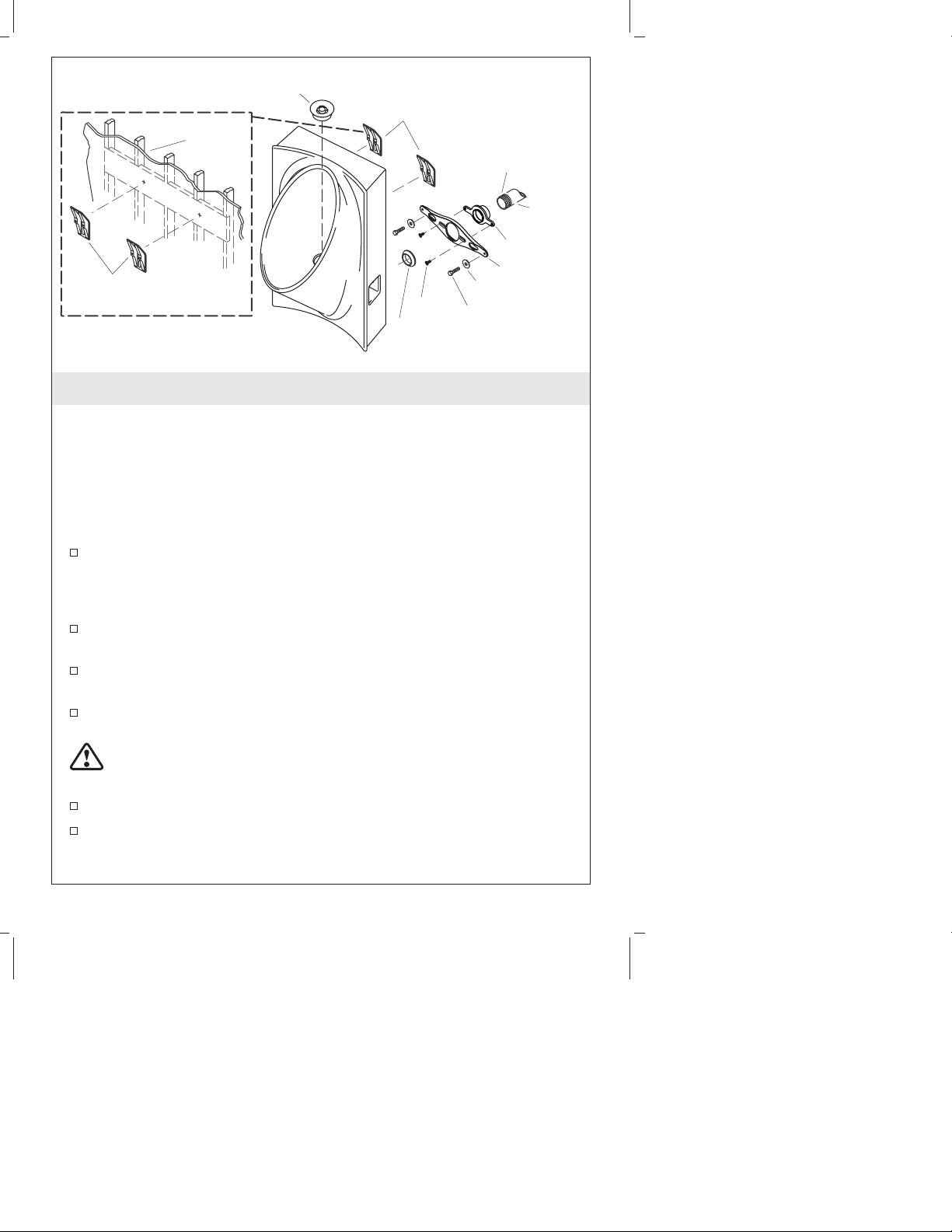

2. Install the Urinal
For Retrofit Installations
NOTE: The lip height of the urinal will be 6″(15.2 cm) above the
center of the outlet location. If this lip height is not acceptable,
relocate the outlet to achieve an acceptable lip height. The existing
collar may be used with the bracket.
For All Installations
Reference the installation template and position each wall hanger
at the vertical dimension above the outlet hole shown on the
template. To allow for vertical adjustment, place initial screws
through the center of the slots on the wall hangers.
Apply thread sealant tape to the threads on the waste pipe, then
and install the collar to the waste pipe.
Center the bracket on top of the collar. Secure two screws through
the slots on the bracket and into the threaded holes on the collar.
With the beveled surface of the gasket facing away from the
collar, seat the gasket firmly against the collar.
CAUTION: Risk of personal injury or product damage. Handle
with care. Vitreous china can break or chip if the product is
handled carelessly.
Carefully position the urinal on the wall hangers.
Verify the urinal is properly positioned, then remove the urinal
from the wall.
Apply
sealant tape.
Waste
Pipe
Strainer
Wall
Wall Hangers
Gasket
Screw Bolt
Washer
Bracket
Collar
Installed Wall Hangers
1048745-2-D 4 Kohler Co.

Install the Urinal (cont.)
NOTE: If adjustment is necessary, make vertical adjustments along
the slots on each wall hanger until the urinal can be tightened to the
collar.
Install permanent screws into the holes on the wall hangers, as
shown on the installation template.
CAUTION: Risk of product damage. Do not overtighten the
bolts.
Carefully position the urinal on the wall hangers, then secure the
urinal to the bracket using the washers and bolts provided.
3. Complete the Installation
Pour 1/2 gallon (1.89 L) of water into the trapway.
Check for leaks. Repair as needed.
Pour 3 ounces (89 ml) of sealing liquid (provided) into the
trapway. The sealing liquid will float on top of the water in the
trapway.
Place the strainer in the drain hole.
Kohler Co. 5 1048745-2-D

Guide d’installation
Urinoir sans eau
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
lire attentivement ce guide avant de commencer l’installation. En cas
de problème d’installation ou de fonctionnement, ne pas hésiter à nous
contacter. Nos numéros de téléphone et site Internet sont contenues au
verso. Merci encore d’avoir choisi la Kohler Co.
Avant de commencer
ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. Manipuler avec précaution. La
porcelaine vitrifiée peut se briser ou se fendre si le produit est
manipulé avec négligence.
Respecter tous les codes de plomberie et de bâtiment locaux.
Examiner soigneusement le nouvel urinoir pour en déceler tout
dommage.
Le raccordement demeure le même lors de l’utilisation du raccord
de sortie optionnel de 3″.
Les dimensions de l’appareil sanitaire sont nominales et
conformes aux tolérances de la norme standard ANSI (A112.19.2).
La préparation du site pourrait nécessiter des outils additionnels.
Ruban
d'étanchéité
pour filetage
Mètre
Ruban
Clé à rochet
1/4"
Lunettes de
protection
Niveaux à
bulles
• Outil pour découper des
orifices
Plus:
Tournevis
Clé à molette Crayon
Kohler Co. Français-1 1048745-2-D

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
Kohler Co. Français-2 1048745-2-D

Raccordement
•Les dimensions de raccordement sont identiques lors de
l’utilisation du raccord de sortie optionnel de 3″.
•L’urinoir est conforme aux exigences de l’ADA lorsque le rebord
n’est pas monté à plus de 17″(43,2 cm) du sol fini.
1. Préparer le site
REMARQUE : Si un tuyau d’évacuation pré-existant sera utilisé et
résultera en une hauteur acceptable de rebord (se référer aux
dimensions de raccordement), suivre les instructions d’installation
rétroactive.
Pour des installations rétroactives
Fermer l’alimentation d’eau, retirer l’urinoir existant, puis
boucher la ligne d’alimentation à l’intérieur du mur.
Pour des nouvelles installations
Installer le tuyau d’évacuation au besoin pour confirmer les
dimensions de raccordement.
[
Sol
Mur
15-5/8" (39,7 cm)
14"
(35,6 cm)
6-3/4" (17,1 cm)
15" (38,1 cm)
24"
(61 cm)
16-1/8"
(41 cm) au
centre des
rainures
de support
29-5/8"
(75,2 cm)
20-3/16"
(51,3 cm)
18"
(45,7 cm)
Taraud
2" NPT 6"
(15,2 cm)
Supports
muraux
1/4"
(6 mm) 6"
(15,2 cm)
Taraud 2" NPT
Détail raccord
1048745-2-D Français-3 Kohler Co.

Préparer le site (cont.)
Installer un cadrage de support pour les crochets au besoin.
Kohler Co. Français-4 1048745-2-D

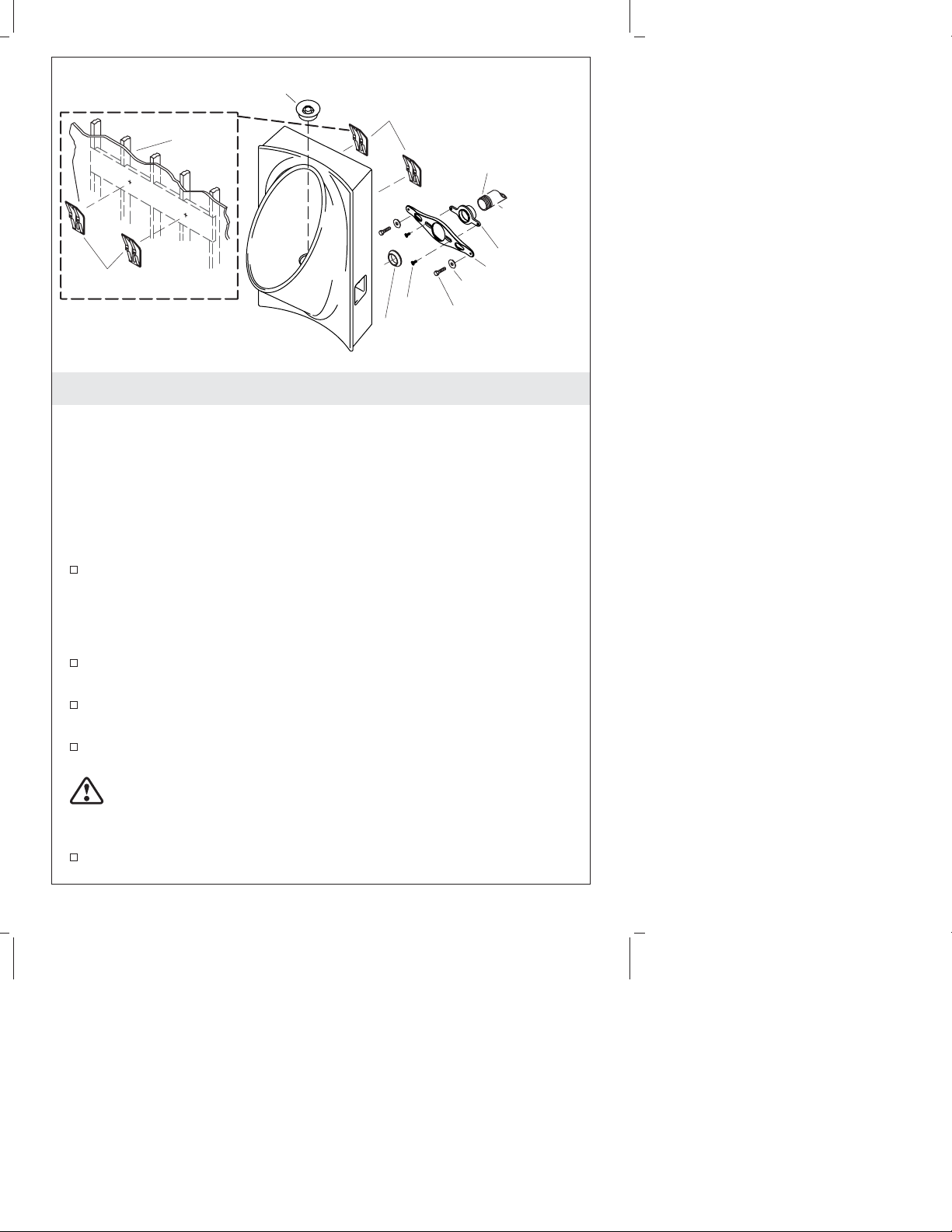

2. Installer l’urinoir
Pour des installations rétroactives
REMARQUE : La hauteur de la lèvre de l’urinoir sera de 6″(15,2
cm) au-dessus du centre de l’emplacement de la sortie. Si la hauteur
de la lèvre n’est pas acceptable, relocaliser la sortie afin de réaliser
une hauteur acceptable. Le collier existant peut-être utilisé avec le
support.
Pour toutes les installations
Référer le gabarit d’installation et positionner chaque support
mural à la dimension verticale au-dessus de l’orifice de sortie
indiqué sur le gabarit. Pour permettre un réglage vertical, placer
des vis initiales à travers le centre des rainures sur les supports
muraux.
Appliquer du ruban d’étanchéité sur le filetage du tuyau
d’évacuation et installer le collier à ce dernier.
Centrer le support sur le collier. Sécuriser deux vis à travers les
encoches du support et dans les orifices filetés du collier.
Avec la surface biseautée du joint faisant face à l’écart du collier,
reposer le joint fermement contre le collier.
ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. Manipuler avec précaution. La
porcelaine vitrifiée peut se briser ou se fendre si le produit est
manipulé avec négligence.
Positionner soigneusement l’urinoir sur les supports muraux.
Appliquer du ruban
d'étanchéité.
Crépine
Mur
Supports muraux
Joint
Vis Boulon
Rondelle
Support
Collier
Tuyau
d'evacuation
Supports muraux installés
1048745-2-D Français-5 Kohler Co.

Installer l’urinoir (cont.)
Vérifier que l’urinoir soit bien positionné puis le retirer du mur.
REMARQUE : Si un réglage est nécessaire, faire des ajustements
verticaux le long des rainures sur chaque support du mur jusqu’à ce
que l’urinoir puisse être serré au collier.
Installer des vis permanentes dans les orifices des supports
muraux, tel qu’illustré dans le gabarit d’installation.
ATTENTION : Risque d’endommagement du produit. Ne pas
trop serrer les boulons.
Positionner avec attention l’urinoir sur les supports du mur puis
sécuriser l’urinoir avec le support en utilisant les rondelles et
boulons fournis.
3. Compléter l’installation
Verser 1/2 gallon (1,89 L) d’eau dans le siphon.
Vérifier s’il y a des fuites. Réparer au besoin.
Verser 3 onces (89 ml) de liquide d’étanchéité (fourni) dans le
siphon. Le liquide d’étanchéité flottera à la surface de l’eau dans
le siphon.
Placer la crépine dans l’orifice du drain.
Kohler Co. Français-6 1048745-2-D

Guía de instalación
Urinario sin agua
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Por favor, tome unos
minutos para leer este manual, antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la cubierta posterior. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Maneje el producto con cuidado. La porcelana
vitrificada puede romperse o despostillarse si no se maneja con
cuidado.
Cumpla con todos los códigos locales de plomería y construcción.
Revise con cuidado el urinario nuevo para determinar si presenta
daños.
Las dimensiones de instalación no cambian si se utiliza el spud
de salida opcional de 3″.
Las dimensiones del producto son nominales y cumplen con las
tolerancias establecidas por la norma A112.19.2 del ANSI.
Llave ajustable
Lentes de
seguridad
Cinta para
medir
Cinta selladora
de roscas
Niveles
Destornillador
plano
Lápiz
• Herramientas para
perforar orificios
Más:
Llave de
trinquete de 1/4"
Kohler Co. Español-1 1048745-2-D

Antes de comenzar (cont.)
La preparación del sitio puede requerir herrajes y herramientas
adicionales.
Kohler Co. se reserva el derecho de modificar el diseño de los
productos sin previo aviso, tal como se especifica en la lista de
precios.
Kohler Co. Español-2 1048745-2-D

Diagrama de instalación
•Las dimensiones de instalación son idénticas si se utiliza un spud
de salida opcional de 3″.
•El urinario cumple con los requisitos de la ADA si la distancia
entre el borde y el piso acabado es menor de 17″(43,2 cm).
1. Prepare el sitio
NOTA: Si va a utilizar la tubería de desagüe existente y el borde
tendrá una altura aceptable (consulte las dimensiones del diagrama
de instalación), siga las instrucciones de instalación de conversión.
Para instalaciones de conversión
Cierre el suministro de agua, desinstale el urinario existente,
luego tape la línea de suministro de agua dentro de la pared.
Para instalaciones nuevas
Instale la tubería de desagüe según sea necesario para cumplir
con las dimensiones de la instalación.
[
Piso
Pared
15-5/8" (39,7 cm)
14"
(35,6 cm)
6-3/4" (17,1 cm)
15" (38,1 cm)
24"
(61 cm)
16-1/8"
(41 cm) al
centro de
ranuras de
soporte
29-5/8"
(75,2 cm)
20-3/16"
(51,3 cm)
18"
(45,7 cm)
Rosca
NPT de
2"
6"
(15,2 cm)
Soportes de
suspensión
mural
1/4"
(6 mm) 6"
(15,2 cm)
Rosca NPT de 2"
Detalle del spud
1048745-2-D Español-3 Kohler Co.

Prepare el sitio (cont.)
Instale la estructura de soporte adecuada para los soportes de
suspensión, según sea necesario.
Kohler Co. Español-4 1048745-2-D

2. Instale el urinario
Para instalaciones de conversión
NOTA: La altura del labio del urinario será 6″(15,2 cm) arriba del
centro de la ubicación de la salida. Si esta altura de labio no es
aceptable, cambie el lugar de la salida para lograr una altura
aceptable del labio. El collarín existente se puede utilizar con el
soporte.
Para todas las instalaciones
Consulte la plantilla de instalación y coloque cada soporte de
suspensión mural a la dimensión vertical sobre el orificio de la
salida que se muestra en la plantilla. Para permitir el ajuste
vertical, coloque los primeros tornillos a través del centro de las
ranuras de los soportes de suspensión mural.
Aplique cinta selladora a las roscas de la tubería del desagüe, y
luego instale el collarín en la tubería de desagüe.
Centre el soporte arriba del collarín. Atornille dos tornillos a
través de las ranuras del soporte y dentro de los orificios roscados
del collarín.
Con la superficie cónica del empaque orientada al lado opuesto
del collarín, coloque el empaque con firmeza contra el collarín.
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Maneje el producto con cuidado. La porcelana
vitrificada puede romperse o despostillarse si no se maneja con
cuidado.
Aplique cinta
selladora.
Coladera
Pared
Soportes de
suspensión mural
Empaque
Tornillo Perno
Arandela
Soporte
Collarín
Tubo de
desagüe
Soportes de suspensión
mural instalados
1048745-2-D Español-5 Kohler Co.

Instale el urinario (cont.)
Con cuidado, coloque el urinario sobre los soportes de suspensión
mural.
Verifique que el urinario esté colocado correctamente, luego retire
el urinario de la pared.
NOTA: Si es necesario ajustar, haga los ajustes verticales a lo largo
de las ranuras de cada soporte de suspensión mural hasta que el
urinario se pueda apretar al collarín.
Instale los tornillos permanentes en los orificios de los soportes de
suspensión mural, tal como se muestra en la plantilla de
instalación.
PRECAUCIÓN: Riesgo de daños al producto. No apriete
demasiado los pernos.
Con cuidado coloque el urinario en los soportes de suspensión
mural, luego fíjelo al soporte utilizando las arandelas y los pernos
provistos.
3. Termine la instalación
Vierta 1/2 galón (1,89 L) de agua en la boca de sifón.
Verifique que no haya fugas. Repare según sea necesario.
Vierta 3 onzas (89 ml) de líquido sellador (provisto) en la boca de
sifón. El líquido sellador flotará en el agua de la boca de sifón.
Coloque la coladera en el orificio del desagüe.
Kohler Co. Español-6 1048745-2-D

1048745-2-D

1048745-2-D

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2006 Kohler Co.
1048745-2-D
