Kohler K-158 User manual

1015072-2-A
Installation Guide
K-158
Kitchen Sink Faucet
Français, Page 7
Español, Página 12
1015072-2-A

1015072-2-A2Kohler Co.
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
-Shut off the main water supply.
-Observe all local plumbing codes.
-If possible, install this faucet before installing the sink.
-If the supply tubes must be cut, allow for required penetration into
the shut-off valve.
-Inspect the supply lines for damage. Replace as necessary.
-Kohler reserves the right to make revisions in the design of faucets
without notice, as specified in the price book.

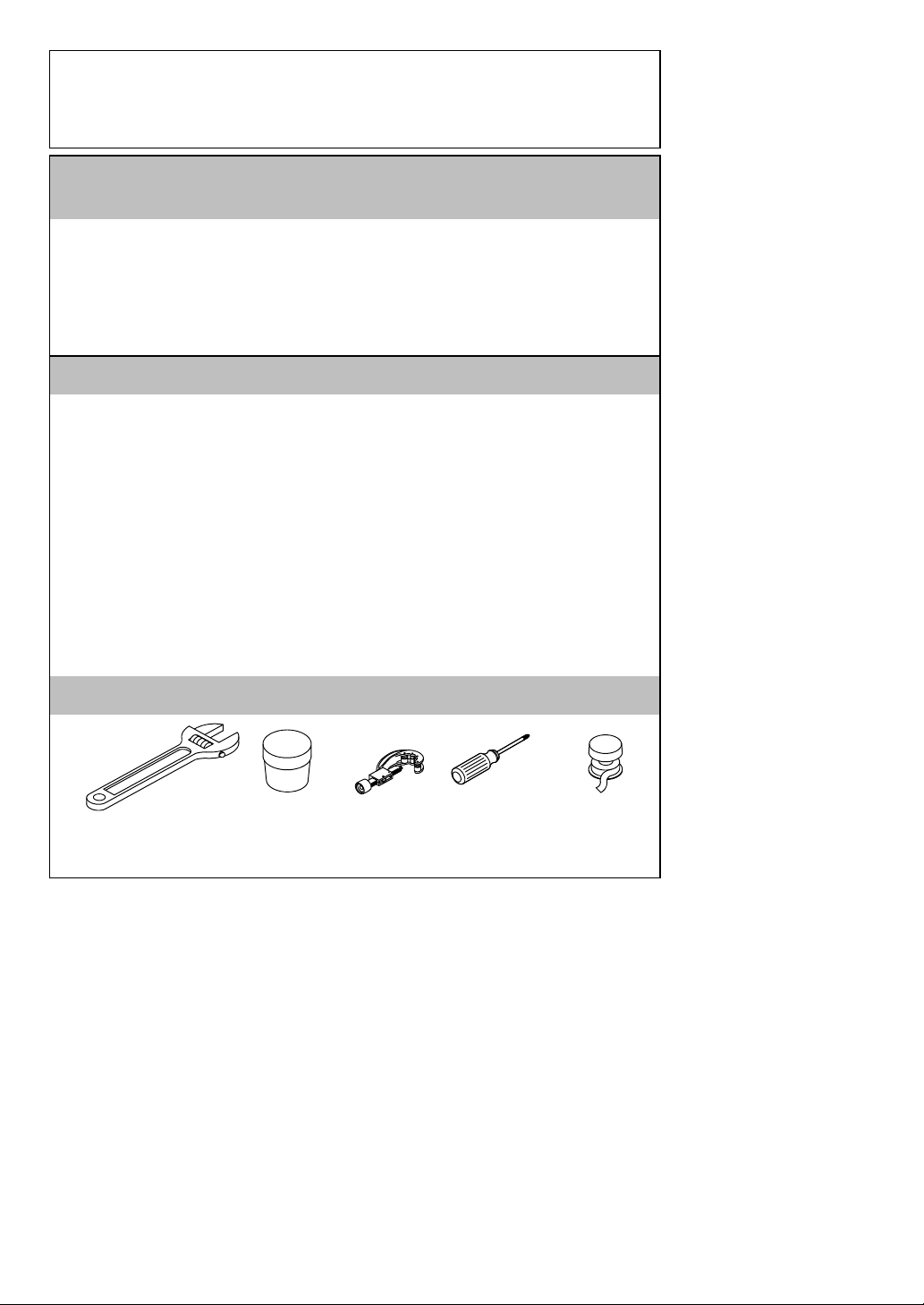

Tools and Materials
Plumbers
Putty
Adjustable Wrench
Assorted
Screwdrivers Thread
Sealant
Tube Cutter

1015072-2-A
3
Kohler Co.

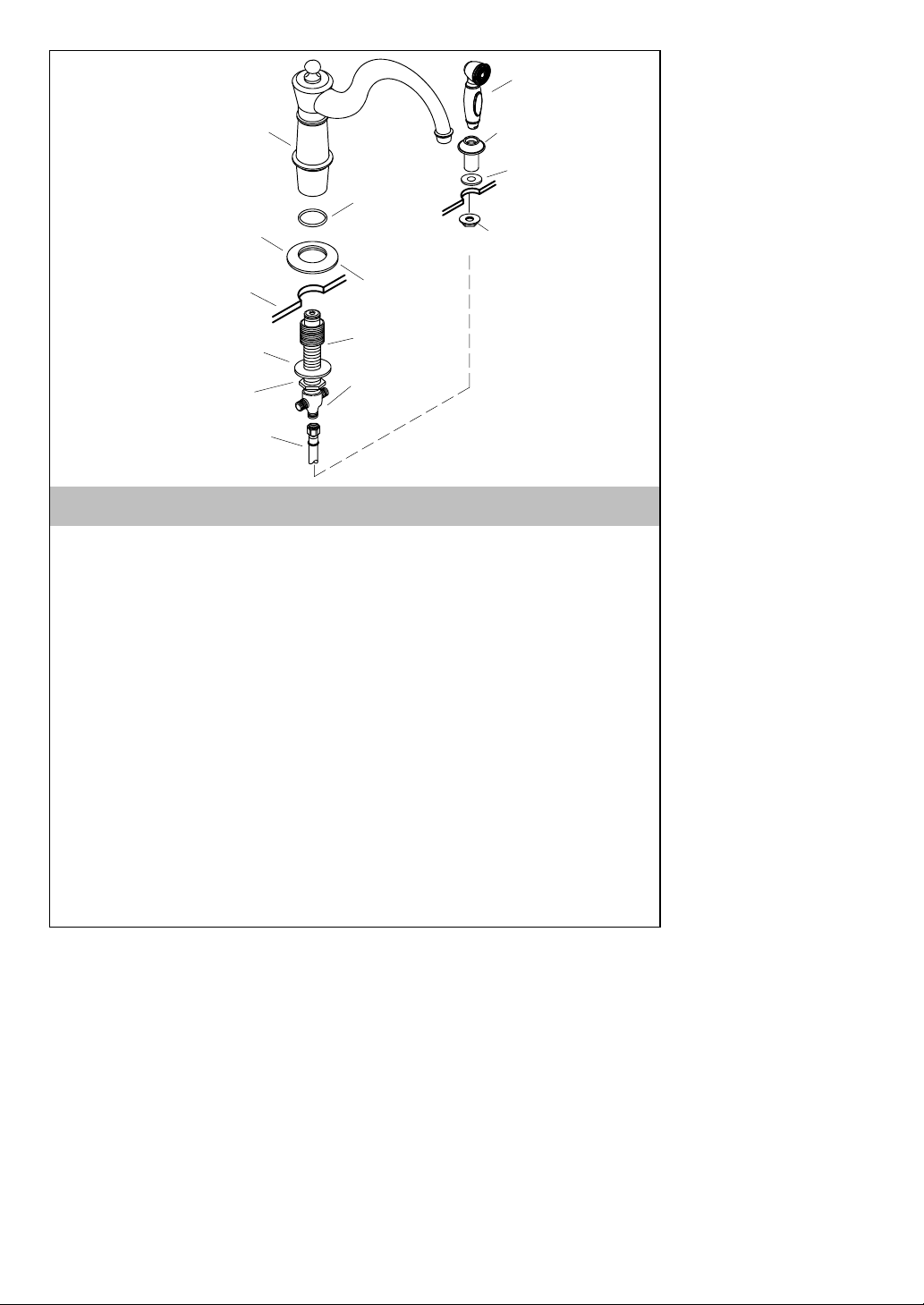

Handspray
Nut
Gasket
Spray Holder
Sink
Nut
Handspray
Hose
Shank
Tee
Washer
Spout
Shank
Escutcheon
O-Ring
Plumbers
Putty
1. Spout/Handspray Installation
NOTE:Before applying plumbers putty to the escutcheon, make
sure the O-ring is in place in the groove on the interior surface.
-Apply a bead of plumbers putty or other sealant to the underside of
the escutcheon according to the putty manufacturer’s instructions.
-Thread the nut and washer onto the bottom of the shank.
-Insert the shank from the bottom of the sink, slide the escutcheon
over the shank, and thread the spout onto the shank.
-Back the spout off 1/8 turn after the spout bottoms out.
-Tighten the nut and washer to secure the shank to the sink.
-Slide the provided gasket onto the spray holder.
-Slide the spray holder through the mounting hole from above.
-From under the sink, securely hand tighten the nut.
-Insert the handspray hose through the spray holder, and attach the
hose to the shank tee, using thread sealant.

1015072-2-A4Kohler Co.

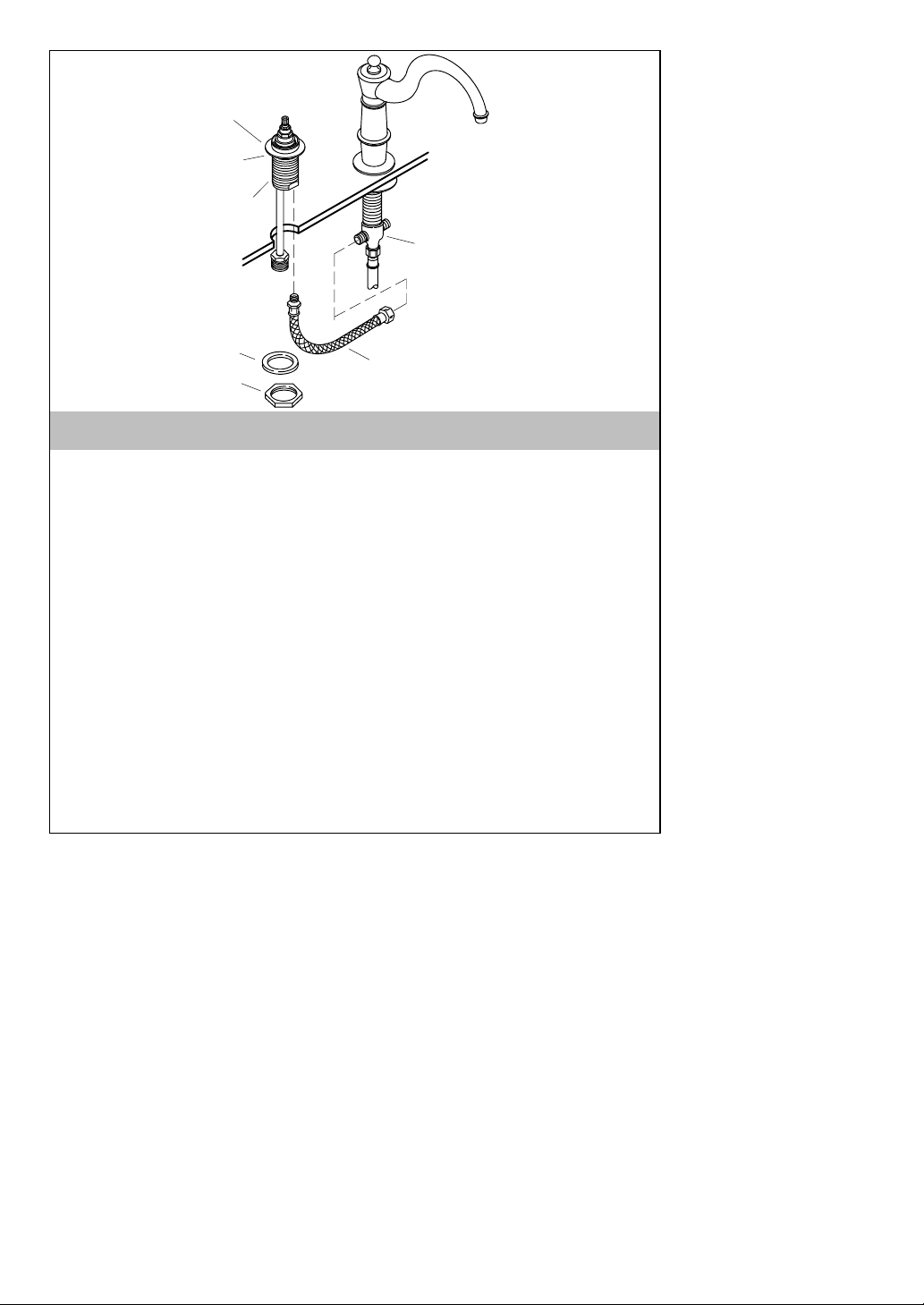

Escutcheon
Valve
Body
Hose
Nut
Washer
Shank Tee
Plumbers
Putty
2. Valve Body/Tee Installation
-Apply thread sealant to the coupling nut threads of the flexible
hoses, and thread the flexible hoses to the valve body outlets.
-Tighten securely, but do not overtighten.
-Apply a bead of plumbers putty or other sealant to the undersides of
the handle escutcheons according to the putty manufacturer’s
instructions.
-Insert the valve bodies into the mounting holes from the top of the
sink. Make sure the hot valve body (marked red) is installed in the
left-hand hole (as viewed from the front of the sink).
-Install a washer and nut to the bottom of the valve bodies.
-Align the valve bodies so the copper tubing faces to the outside.
-Wrench tighten the nuts.
-Remove any excess plumbers putty.
-Connect the hoses to the shank tee, and tighten.

1015072-2-A
5
Kohler Co.

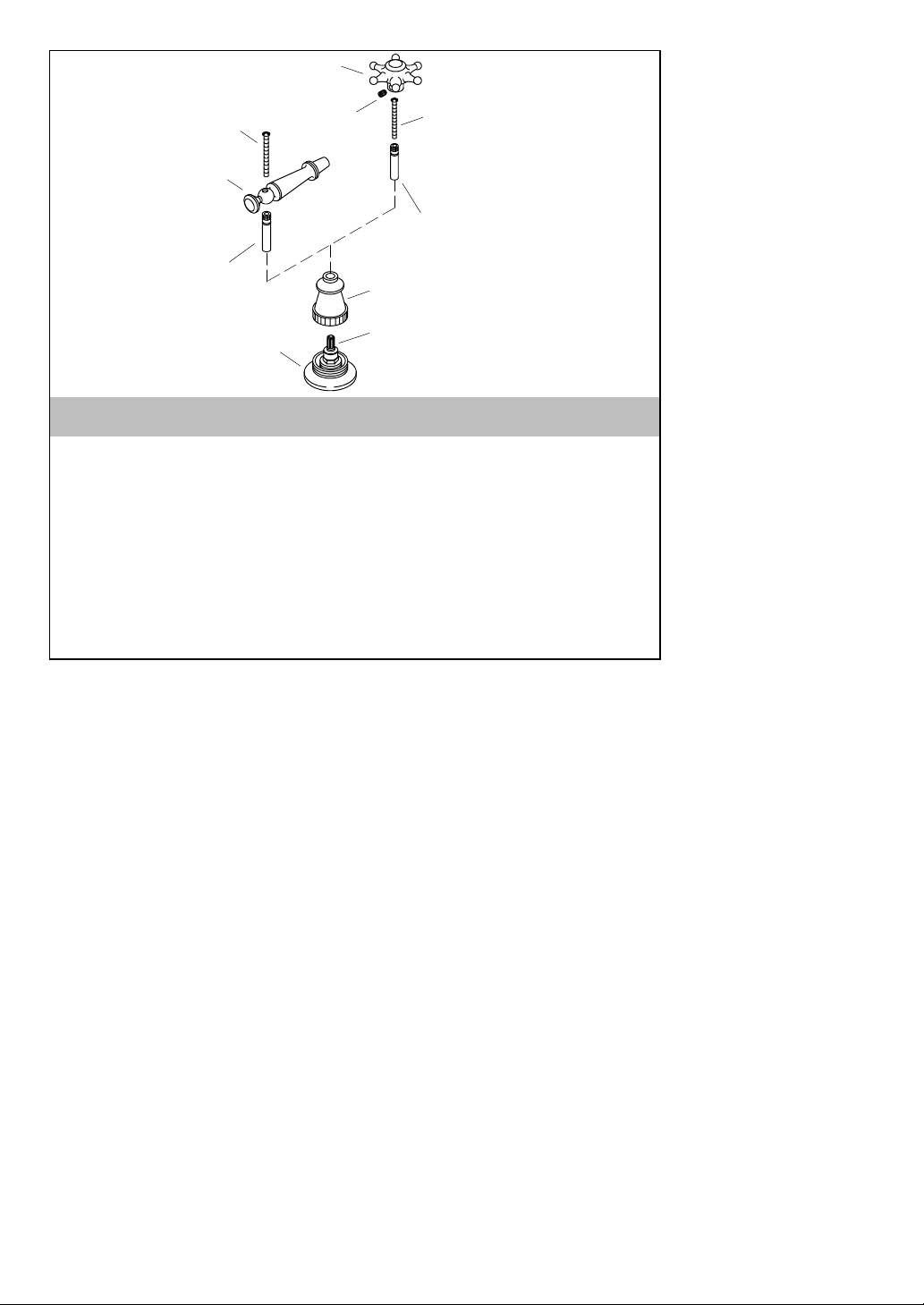

Six-Prong
Handle
Setscrew
Screw
Lever
Handle
Stem
Extension Bonnet
Escutcheon Valve Stem
Screw
Stem
Extension
3. Handle Installation
-Rotate the valve stem to the closed position and thread the bonnet
onto the escutcheon.
-Lever Handle: Insert the stem extension into the bonnet and press it
onto valve stem. Properly align the lever handle, press onto the stem
extension, and secure with the screw.
-Six-Prong Handle: Insert the stem extension into the bonnet and
press it onto the valve stem. Secure the stem extension with the screw.
Press the handle onto the stem extension with the text on the ceramic
button properly aligned. Secure with the setscrew.

1015072-2-A6Kohler Co.

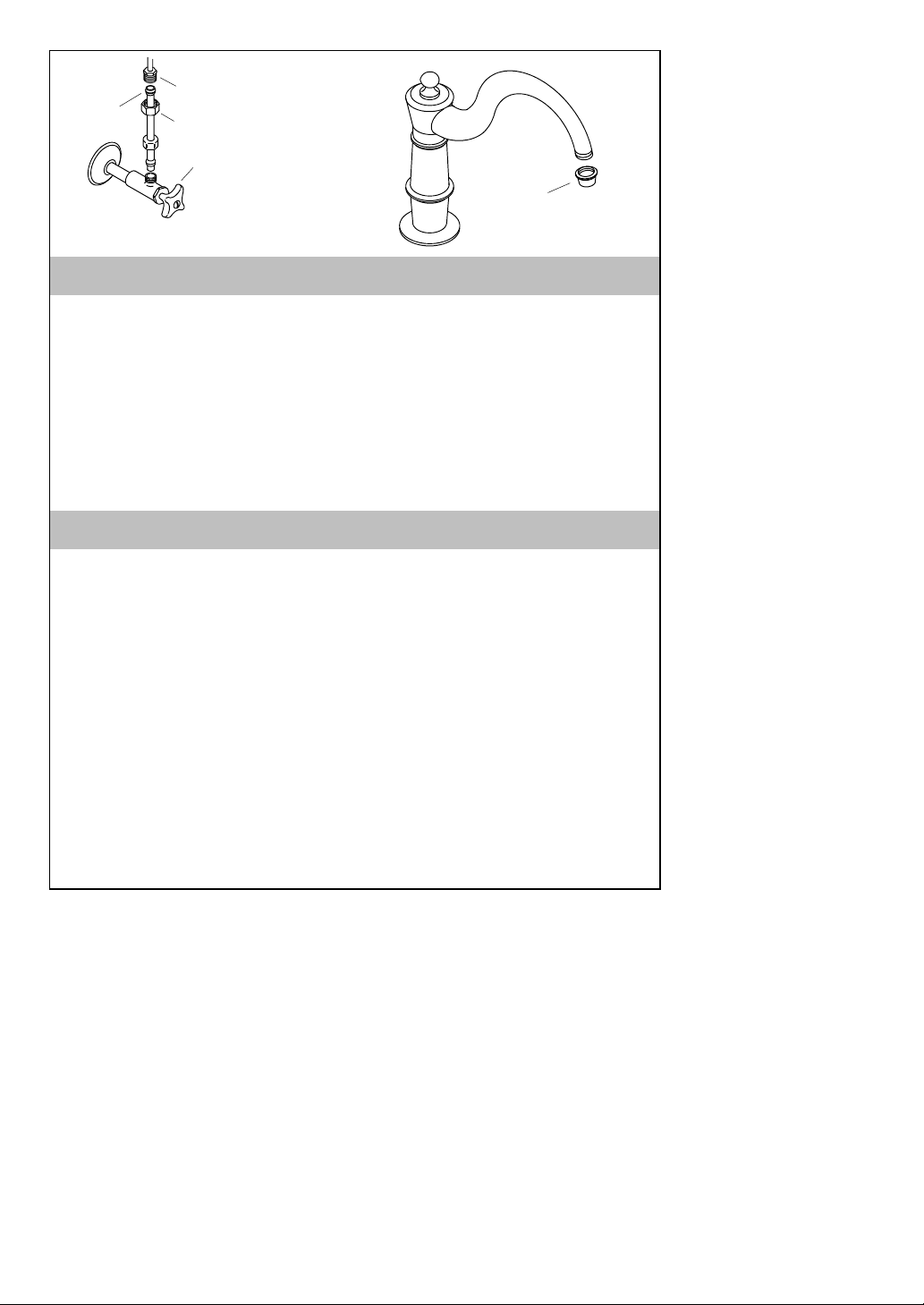

Valve Inlet
Nut
Supply
Tube
Supply
Stop Aerator
4. Supply Installation
-If the sink is not yet installed, install it at this time.
-Slide the coupling nuts and ferrules onto the supply tubes.
-Carefully insert the supply tubes into the valve inlets and shut-off
valve outlets (if used) and secure with coupling nuts.
-Carefully position the round end of the supply tube squarely to the
valve inlet and supply stop.
-Tighten all coupling nuts.
5. Installation Checkout
-Ensure that all coupling nuts are tight.
-Ensure that both faucet handles are turned off (hot = clockwise close,
cold = counterclockwise close).
-Turn on the water and check for leaks.
-Remove the aerator.
-Open both the hot and cold valves and run water through the spout
for about a minute to remove any debris.
-Repair as required.
-Check for leaks.
-Remove any debris from the aerator.
-Turn the water off, and re-install the aerator.

1015072-2-A
7
Kohler Co.
Guide d’Installation
Robinet d’évier de cuisine
Merci d’avoir opté pour les produits de la
Société Kohler
Nous apprécions votre engagement envers la qualité de Kohler.
Veuillez lire attentivement ce guide avant de commencer l’installation.
En cas de problèmes d’installation ou de fonctionnement, n’hésitez
pas à nous contacter. Nos numéros de téléphone et site Web figurent
au plat verso. Merci encore d’avoir opté pour les produits de la Société
Kohler.
Avant de commencer
-Couper l’arrivée d’eau principale.
-Respecter les codes de plomberie locaux.
-S’il est possible, installer le robinet avant d’installer l’évier.
-Si l’on doit couper les tubes d’arrivée d’eau, prévoir la longueur de
pénétration requise dans la sortie du robinet d’arrêt.
-Vérifier si les conduites d’arrivée d’eau sont endommagées.
Remplacer les conduites au besoin.
-Kohler se réserve le droit d’apporter des modifications à la
conceptiondesrobinetssansavis,commeilestspécifiédansle
Catalogue des prix courants.

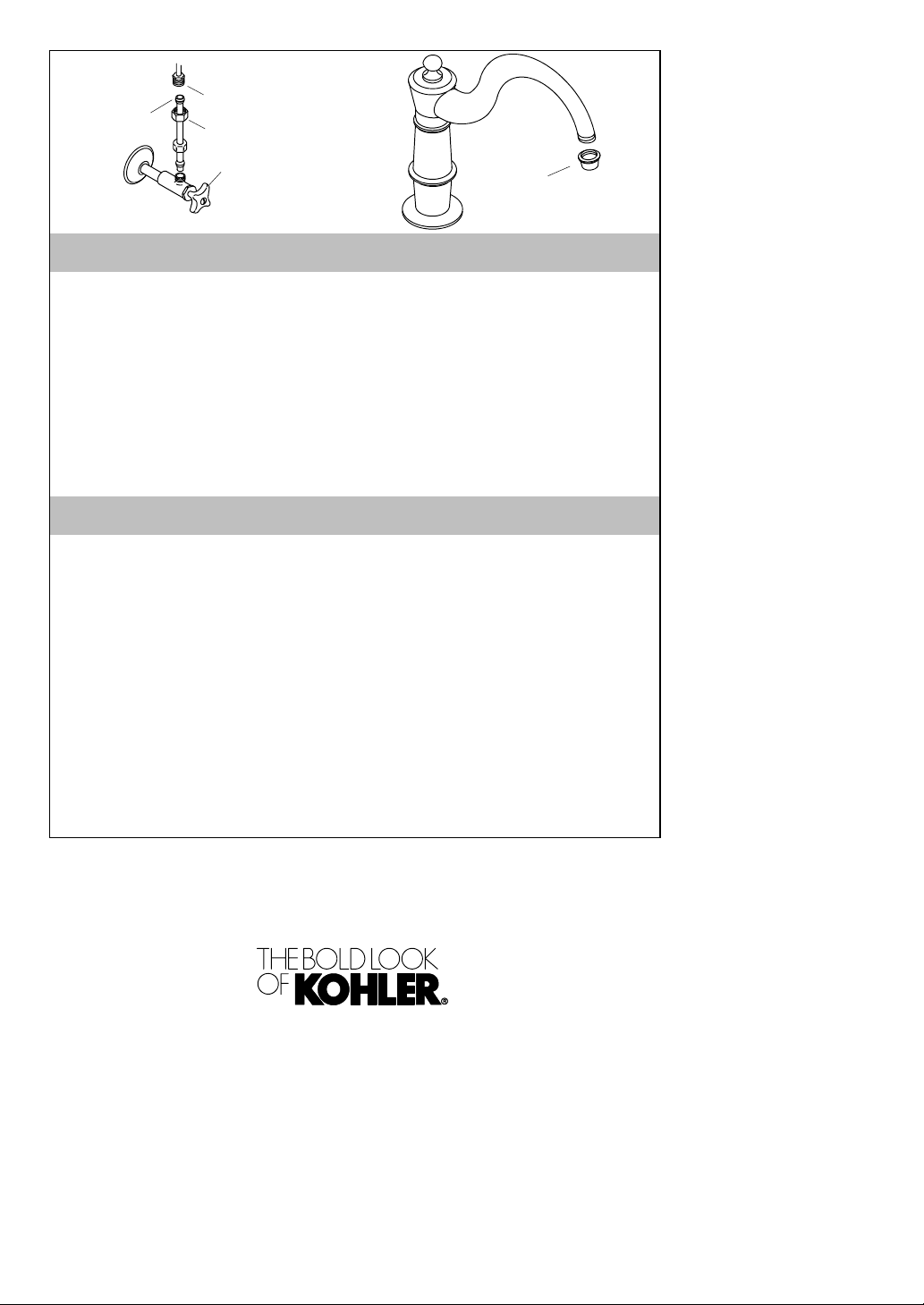

Outils et matériaux
Mastic
d’étanchéité
Cléàmolette
Tournevis
variés Ruban
d’étanchéité
pour filets
Coupe
tubes

1015072-2-A8Kohler Co.
Bague
d’étanchéité
Porte douchette
Évier
Écrou
Flexible de
douchette
Té de
queue
Rondelle
Bec
Queue
Applique
Joint
torique
Mastic
d’étanchéité
Douchette
Écrou
1. Installation du bec verseur et de la
douchette
REMARQUE :Avant d’appliquer le mastic d’étanchéité sous
l’applique, s’assurer de bien loger le joint torique dans la rainure à
la surface intérieure.
-Appliquer du mastic d’étanchéité ou un produit semblable sur le
dessous de l’applique selon la notice du fabricant du mastic.
-Visser l’écrou et la rondelle au bas de la queue.
-Introduire la queue, à partir du bas de l’évier, enfiler l’applique sur
la queue et visser le bec verseur sur la queue.
-Dévisser sur 1/8e de tour après la fin du serrage du bec verseur.
-Serrer l’écrou et la rondelle pour fixer la queue contre l’évier.
-Enfiler la bague d’étanchéité fournie sur le porte douchette.
-Introduire le porte douchette dans le trou de montage à partir du
dessus.
-Par dessous l’évier, serrer l’écrou à la main et à fond.
-Introduire le flexible de douchette dans le porte douchette et visser
le flexible sur le Té de la queue en utilisant du ruban d’étanchéité
pour filets.

1015072-2-A
9
Kohler Co.
Applique
Corps de valve
Flexible
Écrou
Rondelle
Té de queue
Mastic d’étanchéité
2. Installation du corps de valve et du Té
-Appliquer du ruban d’étanchéité sur les filets de raccordement des
flexibles et visser ces derniers dans le corps des valves.
-Ne pas trop serrer.
-Appliquer du mastic d’étanchéité ou un produit semblable sur les
dessous des appliques des valves selon la notice du fabricant du
mastic.
-Introduire les corps de valve dans les trous de montage par le dessus
del’évier.S’assurerdemettrelavalved’eauchaude(marquéeen
rouge) à gauche, lorsqu’on fait face à l’évier.
-Installer une rondelle et un écrou sur l’extrémité des corps de valve.
-Aligner les corps de valve de manière à orienter les tubes en cuivre
vers l’avant.
-Serrerlesécrousàlaclé.
-Enlever tout excédent de mastic.
-Raccorder les flexibles au Té de queue et serrer les raccords.

1015072-2-A10 Kohler Co.
Poignée à
six branches
Vis de
retenue
Vis
Poignée à levier
Rallonge de tige Enjoliveur
Applique Tige de valve
Vis
Rallonge de tige
3. Installation des poignées
-Tourner la tige de valve vers la position fermée et visser l’enjoliveur
sur l’applique.
-Poignée à levier : introduire la rallonge de tige dans l’enjoliveur et
l’appuyer contre la tige de valve. Aligner correctement la poignée à
levier, l’appuyer contre la rallonge de tige et la fixer à l’aide de la vis.
-Poignée à six branches : introduire la rallonge de tige dans
l’enjoliveur et l’appuyer contre la tige de valve. Fixer la rallonge de
tige à l’aide de la vis. Appuyer la poignée contre la rallonge de tige en
s’assurant d’aligner correctement le texte gravé sur le bouton en
céramique.Fixerlapoignéeàl‘aidedelavisdeserrage

1015072-2-A
11
Kohler Co.

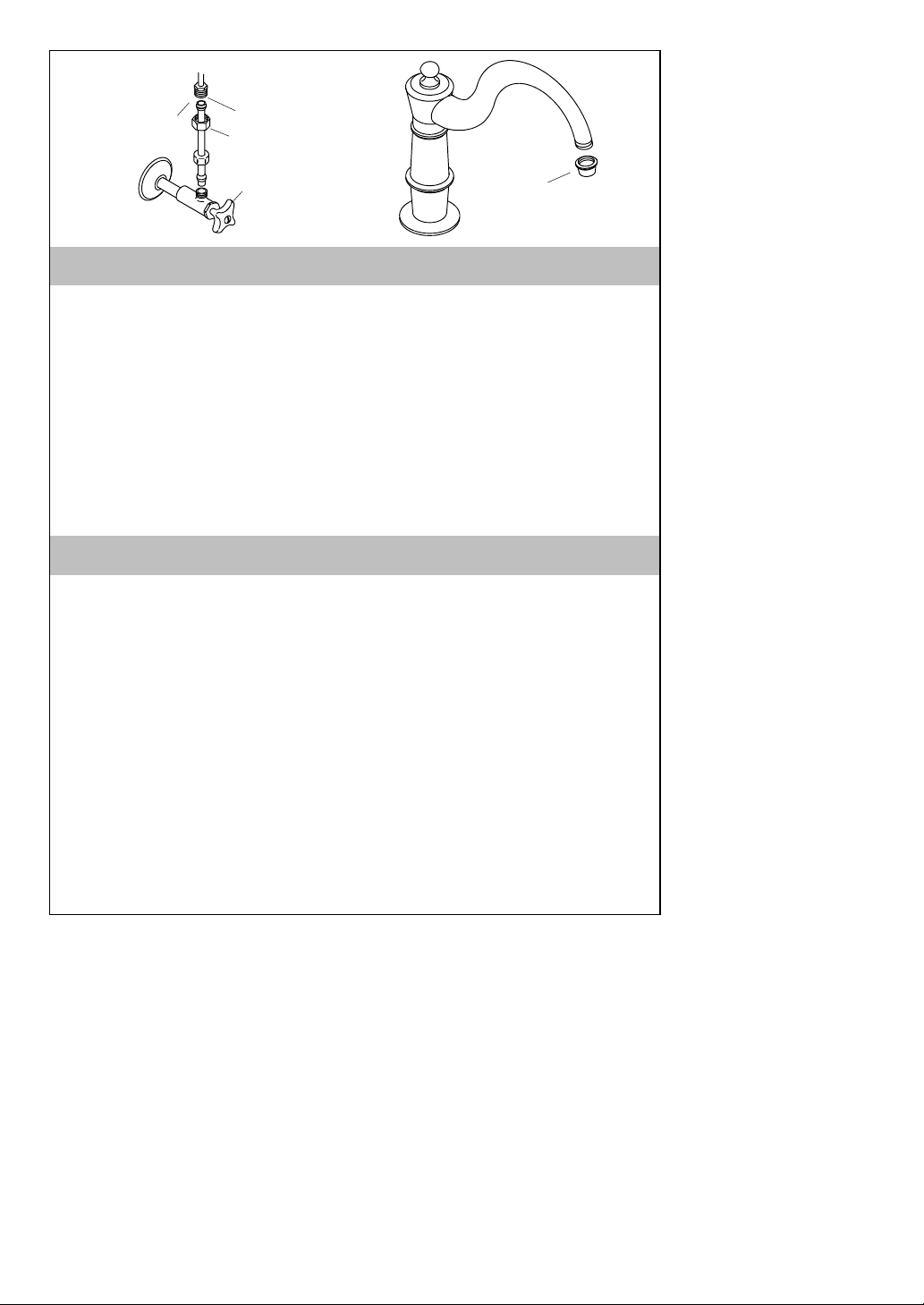

Entrée de valve
Écrou
Tube d’arrivée
d’eau
Robinet d’arrêt Brise-jet
4. Installation de l’arrivée d’eau
-Installer l’évier, s’il ne l’est pas déjà.
-Enfiler les écrous de raccordement et collets à compression sur les
tubes d’arrivée d’eau.
-Introduire avec soin les tubes d’arrivée d’eau dans l’entrée des
valves et dans la sortie des robinets d’arrêt (le cas échéant) et
assujettir les tubes à l’aide des écrous de raccordement.
-Aligner avec soin les embouts du tube d’arrivée d’eau en position
d’équerre sur l’entrée de valve et la sortie des robinets d’arrêt.
-Serrer tous les écrous de raccordement.
5. Vérification de l’installation
-S’assurer que les écrous de raccordement soient bien serrés.
-S’assurer de mettre les deux poignées en position fermée,
(eau chaude, tourner à droite et eau froide à gauche).
-Ouvrir les robinets d’arrêt et vérifier s’il y a des fuites.
-Enlever le brise-jet.
-Ouvrir l’eau chaude et froide et faire couler l’eau pendant une
minute à travers le mitigeur pour chasser tous les débris.
-Réparer au besoin.
-Vérifier s’il y a des fuites.
-Nettoyer le brise-jet à fond.
-Fermer l’eau et réinstaller le brise-jet.

1015072-2-A12 Kohler Co.
Guía de Instalación
Grifería para fregadero
Gracias por elegir los productos de
Kohler Company
Apreciamos su compromiso con la calidad Kohler. Tómese unos
minutos para leer este manual antes de comenzar la instalación. Si
encuentra algún problema de instalación o rendimiento, no dude en
contactarnos. Nuestros números telefónicos y nuestra dirección web
están listadas en la contratapa. Gracias por escoger a Kohler Company.
Antes de comenzar
-Cierre el suministro principal de agua.
-Cumpla con todos los códigos locales de plomería.
-Si es posible, instale la grifería antes de instalar el fregadero.
-Si es necesario cortar las tuberías de suministro, deje una
penetración adecuada en la llave de paso.
-Revise si las tuberías de suministro están dañadas. Reemplácelas si
es necesario.
-Kohler Co. se reserva el derecho de modificar el diseño de su grifería
sin previo aviso, como se especifica en el catálogo de precios.

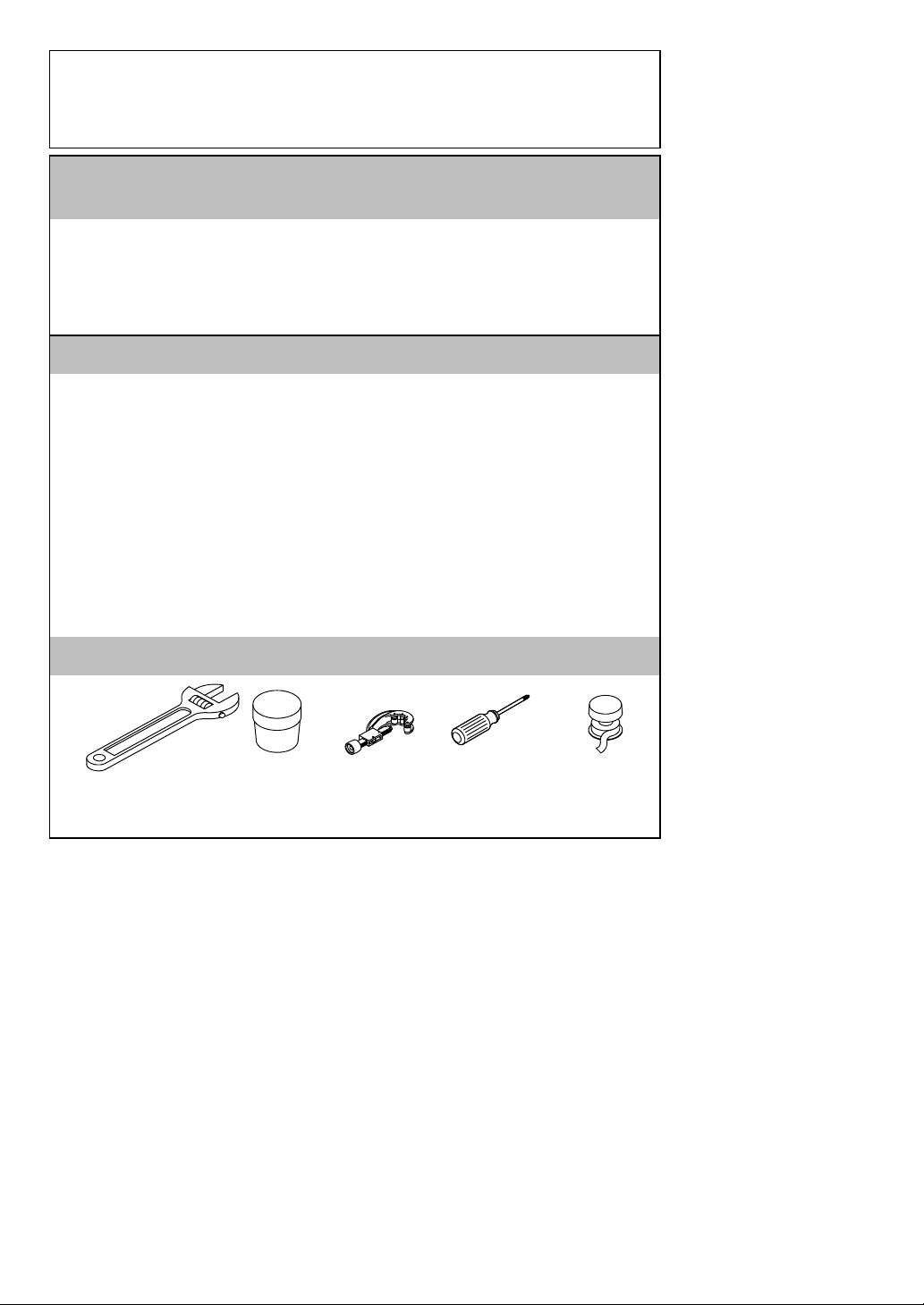

Herramientas y materiales
Masilla de
plomería
Llave ajustable
Variedad de
destornilladores Sellador
para
roscas
Cortatubos

1015072-2-A
13
Kohler Co.
Empaquetadura
Soporte del
rociador
Fregadero
Tuerca
Manguera del rociador
“T” del vástago
Arandela
Surtidor
Vástago
Chapetón
Junta
tórica
Masilla de
plomería
Rociador
Tuerca
1. Instalación del surtidor / rociador
NOTA:Antes de aplicar masilla de plomería al chapetón, asegúrese
de que la junta tórica esté en su posición asentada en la muesca de
la superficie interior.
-Aplique una tira de masilla de plomería u otro sellador en la parte
inferior del chapetón según las instrucciones del fabricante de la
masilla.
-Enrosque la tuerca y la arandela en la base del vástago del grifo.
-Inserteelvástagodesdelabasedelfregadero,desliceelchapetónen
el vástago, luego enrosque el surtidor en el vástago.
-Desenrosquelatuerca1/8devueltaunavezqueelsurtidoresté
asegurado.
-Apriete la tuerca y la arandela para asegurar el vástago al fregadero.
-Deslice la empaquetadura suministrada en el soporte del rociador.
-Deslice desde arriba el soporte del rociador por el orificio de
montaje.
-Desde abajo del fregadero, apriete manualmente la tuerca.
-Inserte la manguera del rociador a través del soporte del rociador y
conecte la manguera a la “T” del vástago utilizando sellador para
rosca.

1015072-2-A14 Kohler Co.
Chapetón
Cuerpo de la válvula
Manguera
Tuerca
Arandela
“T” del vástago
Masilla de
plomería
2. Instalación del cuerpo de la válvula/T
-Aplique sellador de roscas en las roscas de la tuerca de acoplamiento
de las mangueras flexibles y enrosque las mangueras flexibles en las
salidas del cuerpo de la válvula.
-Apriete firmemente, pero no en exceso.
-Aplique una tira de masilla de plomería u otro sellador en los lados
inferiores de los chapetones de la manija según las instrucciones del
fabricante de la masilla.
-Inserte el cuerpo de las válvulas en los orificios de montaje desde la
parte superior del fregadero. Asegúrese de que el cuerpo de la
válvula del agua caliente (marcada en rojo) sea instalado en el
orificio de la izquierda (visto desde el frente del fregadero).
-Instale una arandela y una tuerca en la base de los cuerpos de
válvula.
-Alinee los cuerpos de las válvulas de modo que la tubería de cobre
esté orientada hacia afuera.
-Apriete las tuercas con una llave.
-Limpie el exceso de masilla de plomería.
-Conecte las mangueras a la “T” del vástago y apriételas.

1015072-2-A
15
Kohler Co.
Llave de seis dientes
Tornillo de
fijación
Tornillo
Manija de palanca
Extensión del vástago Casquete
Chapetón Vástago de la válvula
Tornillo
Extensión del vástago
3. Instalación de las manijas
-Gireelvástagodelaválvulaalaposicióncerradayenrosqueel
casquete en el chapetón.
-Manija de la palanca: Inserte la extensión del vástago en el casquete
y presiónela en dirección del vástago de la válvula. Alinee
correctamentelamanijadelapalanca,presiónelahacialaextensión
del vástago y asegúrela con un tornillo.
-Llave de seis dientes: Inserte la extensión del vástago en el casquete
y presiónela hacia el vástago de la válvula. Asegure la extensión del
vástago con un tornillo. Presione la manija hacia la extensión del
vástago con el texto del botón de cerámica correctamente alineado.
Asegure con un tornillo de fijación.

1015072-2-A16 Kohler Co.
Entrada de válvula
Tuerca
Tubería de
suministro
Llave de paso
Aireador
4. Instalación del suministro
-Si el fregadero no está instalado aún, instálelo en este momento.
-Deslice las tuercas de acoplamiento y los casquillos en las tuberías de
suministro.
-Inserte cuidadosamente las tuberías de suministro en las entradas de
válvula y en las salidas de las válvulas de paso (si se emplean) y
asegure con las tuercas de acoplamiento.
-Coloque con cuidado el extremo redondo de la tubería de suministro
a nivel con la entrada de la válvula y la llave de paso.
-Apriete todas las tuercas de acoplamiento.
5. Verificación de la instalación
-Verifique que todas las tuercas de acoplamiento estén aseguradas.
-Verifique que las llaves del grifo estén cerradas (caliente = se cierra
hacialaderecha)(fría=secierrahacialaizquierda).
-Abra el agua y verifique que no haya fugas.
-Remueva el aireador.
-Abra las válvulas del agua fría y caliente y deje correr el agua por el
surtidor durante un minuto para eliminar cualquier desecho.
-Repare si es necesario.
-Verifique que no haya fugas
-Limpie los desechos del aireador.
-Cierre el agua y reinstale el aireador.
E2003 Kohler Co.
1015072-2-A
USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
Mexico: 001-877-680-1310
kohler.com
