Kohler K-2268 User manual

Installation Guide
Pedestal Lavatory
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K–2268
1016191-2-C

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
CAUTION: Risk of personal injury. This pedestal lavatory is
heavy. Do not attempt to lift or install the pedestal lavatory
without assistance.
IMPORTANT! The lavatory must be supported by the pedestal. Do
not install the lavatory as a wall-mount unit, undermount, or
sell-rimming lavatory.
Observe all local plumbing and building codes.
Prior to installation, unpack the new lavatory and inspect it for
damage. Return the lavatory to its protective carton until you are
ready to install it.
This installation guide provides installation steps for attaching the
lavatory to wood frame construction. For other installations,
supply suitable bracing and fastening devices of sufficient size
and strength.
The walls and the floor must be square, plumb, and level.
Fixture dimensions are nominal and conform to tolerances in
ASME Standard A112.19.9M.
Adjustable
Wrench
Tape
Measure Safety
Glasses
Pipe
Wrench Socket Wrench
With Sockets
Square
Drill
Pencil
Pliers
Level
1016191-2-C 2 Kohler Co.

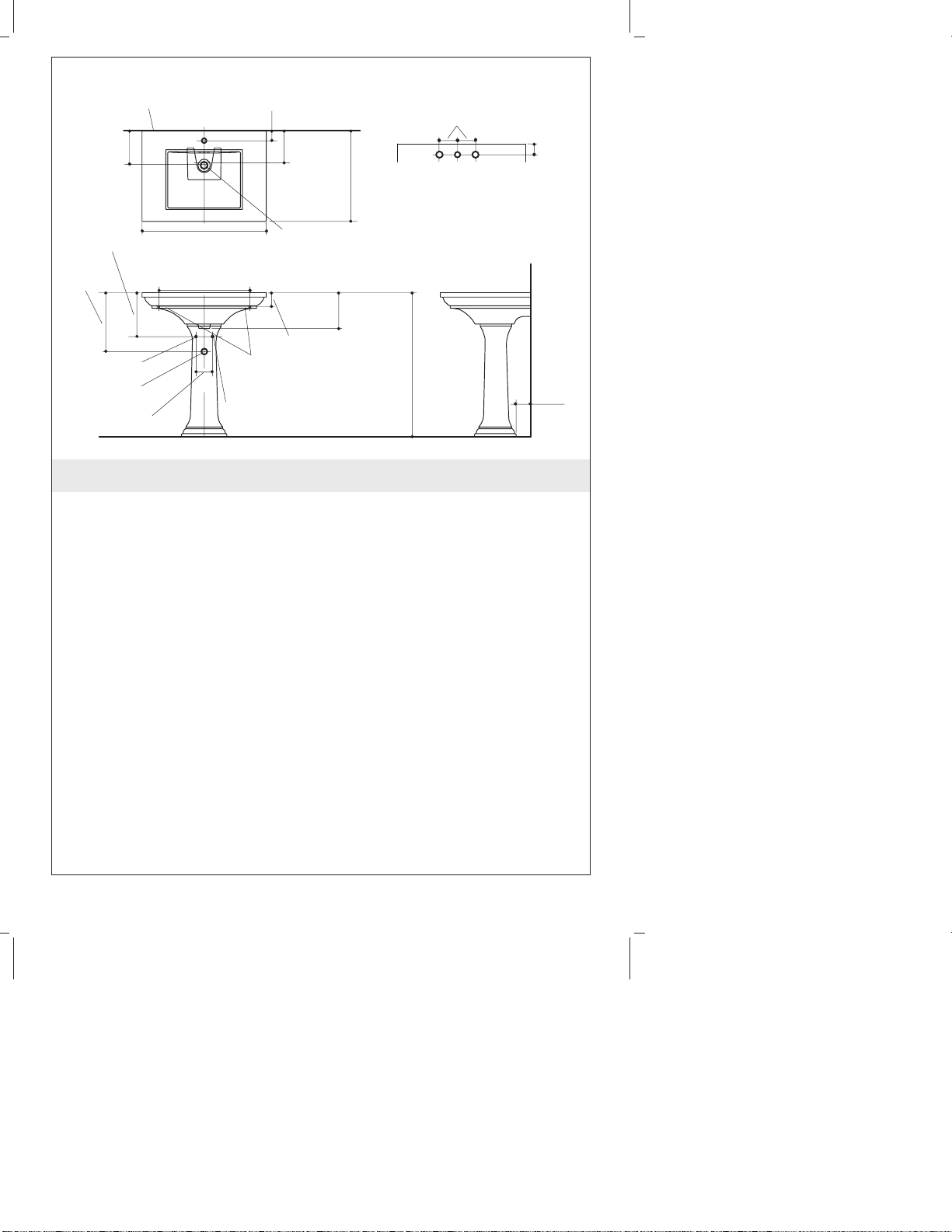

Roughing-In
Finished Wall K-2268-1
30" (76.2 cm)
2-3/8" (6 cm)
8-1/4"
(21 cm) 21-3/4"
(55.2 cm)
K-2268-8
4" (10.2 cm)
2-3/8"
(6 cm)
3-1/2"
(8.9 cm)
34-3/4"
(88.3 cm)
8-5/8"
(21.9 cm)
3-11/16" (9.4 cm)
3/8" Cold
4" (10.2 cm)
1-1/4" OD
3/8" Hot
15-1/2" (39.4 cm)
1/2" (1.3 cm) D. Mounting
Hole in Pedestal Bottom
1/2" (1.3 cm) D. Anchor
Holes in Lavatory
8-1/2"
(21.6 cm)
Mounting
Hole
10"
(25.4 cm)
14-1/4"
(36.2 cm)
Kohler Co. 3 1016191-2-C

1. Prepare the Site
Install the water supplies and drain pipes according to the
roughing-in information. Install the supply stops so the handles
will not touch the pedestal when fully open.
Install sufficient backing behind the finished wall to provide a
secure material for the anchoring devices.
Apply two self-adhesive pads (provided) to each of the three
ridges in the bottom recess of the lavatory, as shown.
Mark the centerline on the floor with a pencil.
Position the pedestal on the floor centerline location at the
required distance from the finished wall. Refer to the roughing-in
information for the required distance.
Carefully lift the lavatory into place on the pedestal. If necessary,
slowly move the pedestal to ensure proper fit.
Level the lavatory. If necessary, add additional self-adhesive
gaskets to achieve level.
Locate the two lavatory anchoring holes. Mark these anchoring
hole locations on the finished wall and mark the floor through the
hole in the pedestal bottom.
Carefully remove the lavatory from the pedestal. Set the lavatory
and pedestal aside.
Drill 1/4″mounting holes at the marked locations on the finished
wall and the floor.
Finished Wall
Mark and drill
anchor holes.
Mark and drill
floor here.
Ridge
Lavatory
Pedestal
Apply self-adhesive
pads.
Bottom View
of Lavatory Pedestal and Lavatory Placement
1016191-2-C 4 Kohler Co.

2. Install the Lavatory
NOTE: Fastening devices other than hanger bolts may be used to
mount the lavatory. Ensure the fastening devices are of sufficient
size and strength.
Install the hanger bolts to the backing material. The hanger bolts
must extend 7/8″(2.2 cm) beyond the finished wall.
Install the faucet and drain to the lavatory according to the
manufacturer’s instructions.
CAUTION: Risk of product damage. Do not overtighten the
wood screw. Overtightening may damage the product.
Move the pedestal over the drilled hole in the floor. Secure the
pedestal to the floor with the wood screw and washer.
Carefully set the lavatory on the pedestal so the hanger bolts
extend through the lavatory anchoring holes.
CAUTION: Risk of product damage. Do not overtighten the cap
nuts. Overtightening may damage the product.
Install the cap nuts and washers to the hanger bolts. Level the
lavatory, then carefully tighten the cap nuts until snug.
Connect and tighten the trap to the drain.
Complete the water supply connections to the faucet according to
the instructions packed with the faucet.
Mount hanger
bolts.
Finished Wall
Lavatory
Pedestal
Install faucet and drain.
Install cap nuts
and washers.
Secure pedestal
with the wood
screw and washer.
Kohler Co. 5 1016191-2-C

Guide d’installation
Lavabo sur colonne
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
ATTENTION : Risque de blessure corporelle. Ce lavabo sur
colonne est lourd. Ne pas essayer de soulever ou d’installer le
lavabo sur colonne sans assistance.
IMPORTANT ! Le lavabo doit être supporté par la colonne. Ne pas
installer le lavabo comme une unité à montage mural,
sous-comptoir, ou à rebord intégré .
Respecter tous les codes de plomberie et de bâtiment locaux.
Avant son installation, déballer le nouveau lavabo et l’examiner
pour en déceler tout dommage. Remettre le lavabo dans son
emballage de protection jusqu’à être prêt à l’installer.
Clé à molette
Mètre à
ruban Lunettes de
protection
Clé à
griffes Clé à douilles
avec douilles
Crayon à
papier
Niveau à
bulles
Équerre
Perceuse
Pinces
Kohler Co. Français-1 1016191-2-C

Avant de commencer (cont.)
Ce guide d’installation fournit les étapes pour raccorder le lavabo
au cadre en bois. Pour d’autres installations, fournir un
renforcement approprié et des dispositifs de fixation de
dimension et résistance suffisantes.
Les murs et le sol doivent être d’équerre, d’aplomb, et nivelés.
Les dimensions du lavabo sont nominales et conformes aux
tolérances données par la norme ASME A112.19.9M.
Kohler Co. Français-2 1016191-2-C

Plan de raccordement
Mur fini K-2268-1
30" (76,2 cm)
2-3/8" (6 cm)
K-2268-8
4" (10,2 cm)
3-11/16" (9,4 cm)
3/8" Froid
4" (10,2 cm)
Ø Ext. 1-1/4"
3/8" Chaud
15-1/2" (39,4 cm)
Orifice de montage dans la base
de la colonne Ø 1/2" (1,3 cm)
Orifices d'ancrage dans
le lavabo Ø 1/2" (1,3 cm) 34-3/4"
(88,3 cm)
8-5/8"
(21,9 cm)
21-3/4"
(55,2 cm)
8-1/4"
(21 cm) 2-3/8"
(6 cm)
3-1/2"
(8,9 cm)
Orifice de
montage
8-1/2"
(21,6 cm)
10"
(25,4 cm)
14-1/4"
(36,2 cm)
1016191-2-C Français-3 Kohler Co.

1. Préparer le site
Installer les alimentations d’eau et les tuyaux du drain selon
l’information du plan de raccordement. Installer les arrêts
d’alimentation de façon à ce que les poignées ne touchent pas la
colonne quand elles sont entièrement ouvertes.
Installer une plaque d’appui suffisamment robuste derrière le mur
fini pour fournir un matériau fiable pour les dispositifs d’ancrage.
Appliquer deux coussinets autocollants (fournis) sur chacune des
trois arêtes des cavités sous le lavabo comme indiqué.
Marquer au crayon l’axe central au sol.
Positionner la colonne à l’emplacement de l’axe central au sol à la
distance requise du mur fini. Se référer à l’information de
raccordement pour la distance requise.
Délicatement soulever et mettre en place le lavabo sur la colonne.
Si nécessaire, déplacer lentement la colonne pour en assurer un
bon ajustement.
Mettre le lavabo de niveau. Si nécessaire, ajouter des coussinets
autocollants pour niveler.
Localiser les deux orifices d’ancrage du lavabo. Marquer ces
emplacements d’orifice d’ancrage sur le mur fini et marquer le sol
à travers l’orifice à la base de la colonne.
Retirer délicatement le lavabo de la colonne. Mettre le lavabo et la
colonne de côté.
Mur fini
Marquer et percer les
orifices d'ancrage.
Marquer et
percer le sol ici.
Bossage
Lavabo
Colonne
Appliquer des coussinets
autocollants.
Vue inférieure
du lavabo Emplacement de la colonne et du lavabo
Kohler Co. Français-4 1016191-2-C

Préparer le site (cont.)
Percer des orifices de fixation de 1/4″aux emplacements marqués
sur le mur fini et le sol.
1016191-2-C Français-5 Kohler Co.

2. Installer le lavabo
REMARQUE : Des dispositifs de serrage autres que boulons
d’ancrage peuvent être utilisés pour monter le lavabo. S’assurer que
les dispositifs de serrage soient de taille et rigidité suffisantes.
Installer les vis-boulons sur la planche d’appui. Les boulons
d’ancrage doivent s’étendre de 7/8″(2,2 cm) au-delà du mur fini.
Installer le robinet et le drain au lavabo conformément aux
instructions du fabricant.
ATTENTION : Risque d’endommagement du produit. Ne pas
trop serrer la vis à bois. Le serrage excessif peut endommager le
produit.
Placer la colonne sur l’orifice percé au sol. Sécuriser la colonne au
sol à l’aide de la vis à bois et la rondelle.
Poser soigneusement le lavabo sur sa colonne de façon à faire
passer les écrous d’ancrage dans les orifices prévus.
ATTENTION : Risque d’endommagement du produit. Ne pas
trop serrer les écrous borgnes. Le serrage excessif peut
endommager le produit.
Installer les écrous borgnes et les rondelles sur les boulons
d’ancrage. Niveler le lavabo, puis bien serrer les écrous borgnes
jusqu’au serrage.
Raccorder le siphon au drain et serrer.
Compléter les connexions d’alimentation d’eau au robinet suivant
les instructions emballées avec le robinet.
Installer les boulons
de fixation.
Mur fini
Lavabo
Colonne
Installer le robinet et le drain.
Installer les écrous
borgnes et les rondelles.
Sécuriser la colonne
avec la vis à bois et la
rondelle.
Kohler Co. Français-6 1016191-2-C

Guía de instalación
Lavabo de pedestal
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales. Este lavabo de
pedestal es pesado. No intente levantar o instalar los lavabos de
pedestal sin ayuda.
¡IMPORTANTE! El lavabo debe estar soportado por el pedestal.
No instale el lavabo como una unidad de montaje a la pared, bajo
cubierta o con borde terminado.
Cumpla con todos los códigos locales de plomería y de
construcción.
Antes de la instalación, desembale el lavabo nuevo y revíselo
para asegurarse que no esté dañado. Vuelva a colocar el lavabo
en la caja como protección hasta que lo instale.
Cinta
para medir Lentes de
seguridad
Llave
ajustable
Llave para
tubo Llave de cubo
con casquillos
Escuadra
Taladro
Lápiz
Pinzas
Nivel
Kohler Co. Español-1 1016191-2-C

Antes de comenzar (cont.)
Esta guía de instalación contiene los pasos de instalación para
fijar el lavabo a una estructura de madera. Para otras
instalaciones, provea el soporte adecuado y los herrajes de
suficiente tamaño y resistencia.
Las paredes y el piso deben estar a escuadra, a plomo y a nivel.
Las dimensiones del producto son nominales y cumplen con las
tolerancias de la norma ASME A112.19.9M.
Kohler Co. Español-2 1016191-2-C

Diagrama de instalación
Pared acabada K-2268-1
30" (76,2 cm)
2-3/8" (6 cm)
K-2268-8
4" (10,2 cm)
3-11/16" (9,4 cm)
3/8" Fría
4" (10,2 cm)
1-1/4" D.E.
3/8" Caliente
15-1/2" (39,4 cm)
Orificio de fijación de 1/2" (1,3 cm) D.
en la parte inferior del pedestal
Orificios de anclaje de 1/2"
(1,3 cm) D. en el lavabo
Orificio de
fijación de
8-1/2"
(21,6 cm)
10"
(25,4 cm)
14-1/4"
(36,2 cm)
2-3/8"
(6 cm)
21-3/4"
(55,2 cm)
8-5/8"
(21,9 cm)
3-1/2"
(8,9 cm)
34-3/4"
(88,3 cm)
8-1/4"
(21 cm)
1016191-2-C Español-3 Kohler Co.

1. Prepare el sitio
Instale las tuberías de suministro de agua y de desagüe conforme
a la información del diagrama de instalación. Instale las llaves de
paso de manera que las manijas de las mismas no toquen el
pedestal cuando estén en la posición abierta.
Instale suficiente soporte detrás de la pared acabada para
asegurar una buena sujeción de los anclajes.
Aplique dos empaques autoadhesivos (incluidos) en cada uno de
los tres salientes de la parte inferior del lavabo, tal como se
ilustra.
Con un lápiz marque la línea central en el piso.
Coloque el pedestal en la línea central del piso a la distancia
requerida de la pared acabada. Consulte el diagrama de
instalación para la distancia requerida.
Coloque el lavabo con cuidado sobre el pedestal. De ser
necesario, mueva lentamente el pedestal para asegurarse de que
encaje bien.
Nivele el lavabo. Si es necesario, añada empaques autoadhesivos
adicionales para lograr poner a nivel.
Ubique los dos orificios de anclaje del lavabo. Marque estos
lugares para los orificios de anclaje en la pared acabada y marque
el piso a través del orificio de la parte inferior del pedestal.
Con cuidado retire el lavabo del pedestal. Coloque el lavabo y el
pedestal a un lado.
Pared acabada
Marque y taladre los
orificios de anclaje.
Marque y taladre
el piso aquí.
Saliente
Lavabo
Pedestal
Aplique empaques
autoadhesivos.
Vista inferior
del lavabo Ubicación del pedestal y del lavabo
Kohler Co. Español-4 1016191-2-C

Prepare el sitio (cont.)
Taladre orificios de fijación de 1/4″en los lugares marcados en la
pared y el piso acabados.
1016191-2-C Español-5 Kohler Co.

2. Instale el lavabo
NOTA: Para instalar el lavabo, puede utilizar otros herrajes que no
sean los pernos de sujeción. Asegúrese de que los herrajes sean de
suficiente tamaño y resistencia.
Instale los pernos de sujeción en el material de soporte. Los
pernos de sujeción deben sobresalir 7/8″(2,2 cm) de la pared
acabada.
Instale la grifería y el desagüe en el lavabo según las
instrucciones del fabricante.
PRECAUCIÓN: Riesgo de daños al producto. No apriete
demasiado el tornillo para madera. Si aprieta demasiado se
pueden causar daños al producto.
Coloque el pedestal sobre el orificio perforado en el piso. Fije el
pedestal al piso con el tornillo para madera y la arandela.
Coloque el lavabo con cuidado sobre el pedestal de manera que
los pernos de sujeción sobresalgan a través de los orificios de
anclaje del lavabo.
PRECAUCIÓN: Riesgo de daños al producto. No apriete
demasiado los tapones roscados. Si aprieta demasiado se pueden
causar daños al producto.
Instale los tapones roscados y las arandelas en los pernos de
sujeción. Nivele el lavabo, luego apriete con cuidado los tapones
roscados hasta que queden ajustados.
Conecte y apriete la trampa al desagüe.
Monte los pernos
de sujeción.
Pared acabada
Lavabo
Pedestal
Instale la grifería y el desagüe.
Instale los tapones
roscados y las arandelas.
Fije el pedestal con el
tornillo para madera y
una arandela.
Kohler Co. Español-6 1016191-2-C

Instale el lavabo (cont.)
Termine de realizar las conexiones del suministro de agua a la
grifería según las instrucciones incluidas con la grifería.
1016191-2-C Español-7 Kohler Co.

1016191-2-C

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2005 Kohler Co.
1016191-2-C
