Concentric Thermostatic Valve
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-697, K-698
1066046-5-B

IMPORTANT INSTRUCTIONS
READ AND SAVE FOR THE
CONSUMER
WARNING: Risk of scalding or other severe injury.
CAUTION: Risk of scalding hazard. This device has been
calibrated at the factory to ensure a safe maximum water
temperature. Any variance in settings or water inlet
conditions from those used during factory calibration may
raise the discharge temperature above the safe limit, and may
present a scalding hazard.
•Before completing installation, the installer must set the
maximum water temperature setting of this valve to minimize the
risks associated with scalding hazards according to ASTM F 444.
The installer is responsible for adjusting the maximum water
temperature of this valve according to instructions.
This valve meets or exceeds ANSI A112.18.1 and ASSE 1016.
If you do not understand any of the temperature adjustment
instructions in this document, in the United States please contact our
Customer Service Department at 1-800-4KOHLER. Outside the U.S.,
please contact your distributor.
IMPORTANT NOTICE: Please fill in the blanks in the information box
in the Homeowners Guide and on the valve label. Retain the
Homeowners Guide for future reference.
•The maximum temperature is calibrated so the outlet water
temperature does not exceed 120°F (49°C).
•Factory calibrated inlet conditions are:
Hot and cold water pressure = 45 psi (3.2 kg/cm
2
)
Hot water supply temperature = 145°F (63°C)
Cold water supply temperature = 65°F (18°C)
•If inlet conditions differ from those used during factory
calibration, it may be necessary to re-calibrate the valve after
installation. The installer must check the mixed flow
temperature after installation, and adjust the valve as needed
according to the instructions.
1066046-5-B 2 Kohler Co.

IMPORTANT INSTRUCTIONS (cont.)
NOTICE TO HOMEOWNERS! This device has been preset by
_______________________ of _______________________________ to
ensure a safe maximum temperature. Any change in the setting may
raise the discharge temperature above the limit considered safe, and
lead to scalds.
Date: ______________
Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company
product reflects the true passion for design, craftsmanship, artistry, and
innovation Kohler Company stands for. We are confident its
dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All information in this guide is based upon the latest product
information available at the time of publication. At Kohler Company,
we strive to fulfill our mission of improving the level of gracious living
for each person who is touched by our products and services. We
reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Kohler Co. 3 1066046-5-B

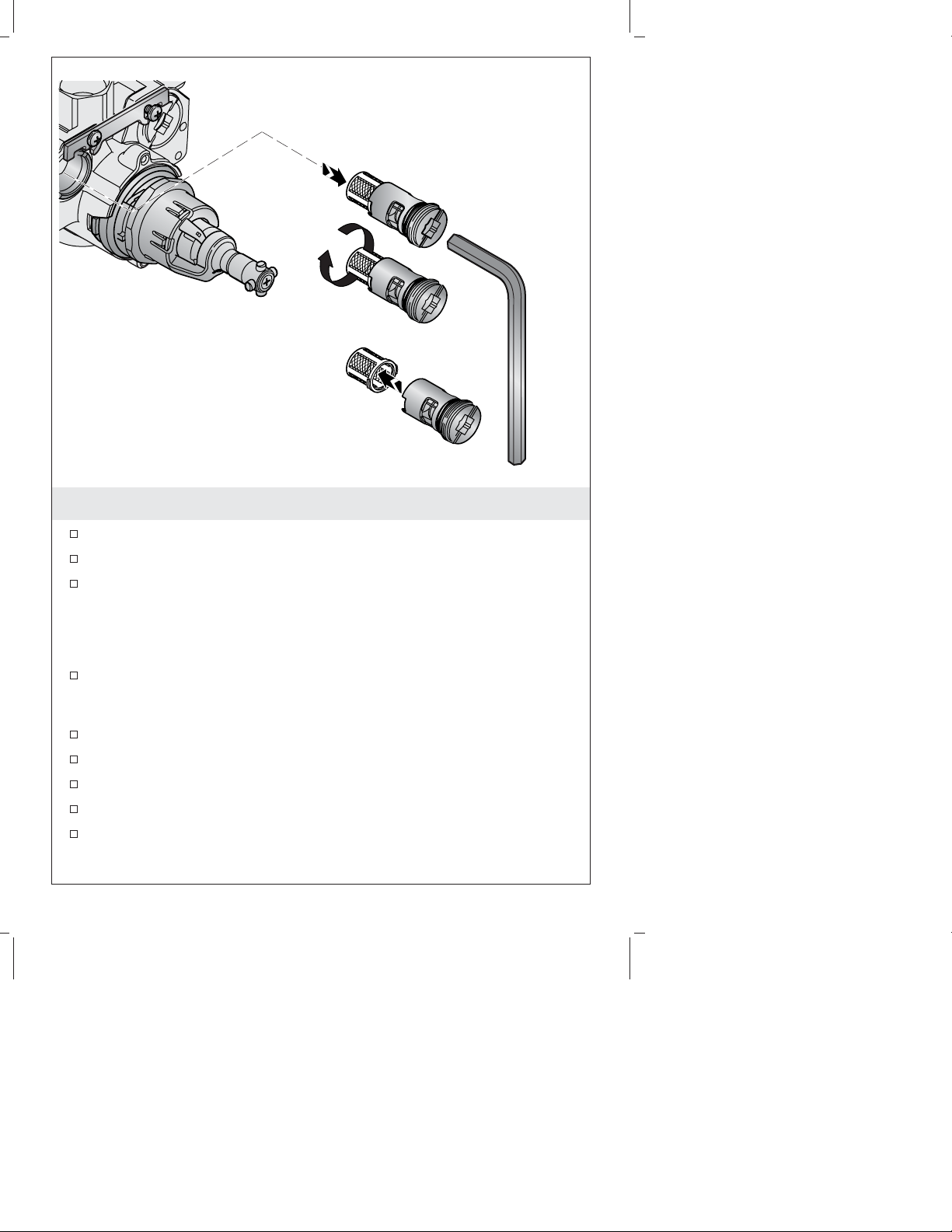

Integral Supply Stop Operation
NOTE: Use a 3/8″square drive or 10 mm hex wrench to adjust the
stops.
Turn Off the Stops
Use a 3/8″square drive or 10 mm hex wrench to turn the integral
stops 90° counterclockwise to shut off both the hot and cold water
inlet supplies.
NOTE: If the integral stop turns, but the outer ring does not turn,
firmly tighten (clockwise) the integral stop. Then rotate
counterclockwise. The outer ring should then turn with the integral
stop.
Confirm the stops are closed using the diagram above.
Turn the flow control counterclockwise to release excess water.
The cartridge may now be removed for servicing or replacement.
NOTE: Keep a rag handy to catch excess water that will gradually
drain when valve cartridge is removed.
Off On
Integral Stop
Integral Stop
1066046-5-B 4 Kohler Co.

Integral Supply Stop Operation (cont.)
Service the Stops
NOTE: Keep a rag handy to catch excess water that will gradually
drain when stop cartridge is removed.
Turn off both the hot and cold water at the nearest supply
shut-off or water main.
Verify that the water is off before continuing.
For models with a locking bar, loosen the two screws, slide the
locking bar up until it is clear of the stops, and tighten the screws
to keep the locking bar from sliding back down.
Use a 3/8″square drive or 10 mm hex wrench to remove the stop
assemblies.
Thread the new stop assemblies into the valve and tighten.
Open the stops using a 3/8″square drive or 10 mm hex wrench.
Loosen the screws on the locking bar and slide it down.
Tighten the screws.
Turn on the hot and cold water supplies.
Check for leaks.
Kohler Co. 5 1066046-5-B

Servicing the Filters
Turn off the water supply.
Remove the trim.
Close the stops following the directions in the previous section.
NOTE: 1/2″models do not have a locking assembly, 3/4″model
shown.
Insert a 3/8″square drive or 10 mm a hex wrench into the
appropriate stop (hot is left side, cold is right side) and remove it.
Remove the screen assembly by turning clockwise.
Clean or replace the screen assembly as needed.
Rotate the flow control clockwise 90° to close it.
Install the screen to the stop assembly.
Reinstall the screen assembly by pushing in and turning
counterclockwise.
Open the supply stops and check for leaks.
Reinstall the trim.
Stop and Screen
Assembly
Twist toward notch.
Remove screen.
1066046-5-B 6 Kohler Co.

Check the Maximum Water Temperature
CAUTION: Risk of personal injury. If the maximum water
temperature is above 120°F (49°C) the water temperature
must be reset to 120°F (49°C) or below to minimize scalding
hazards. Do not set the water temperature above 120°F
(49°C). Setting the water temperature at or below this
temperature will minimize the risk associated with scalding
hazards.
Turn on the water supply if it is not already on.
Remove the plaster guard.
Turn the water to full hot by turning the handle counterclockwise
until it stops.
Let the water run for at least two minutes.
Use a thermometer to determine the temperature. Make sure the
maximum temperature is below 120°F (49°C).
Turn counterclockwise
to open water flow.
Turn temperature
counterclockwise to hot.
Temporary
Shutoff Knob
Kohler Co. 7 1066046-5-B

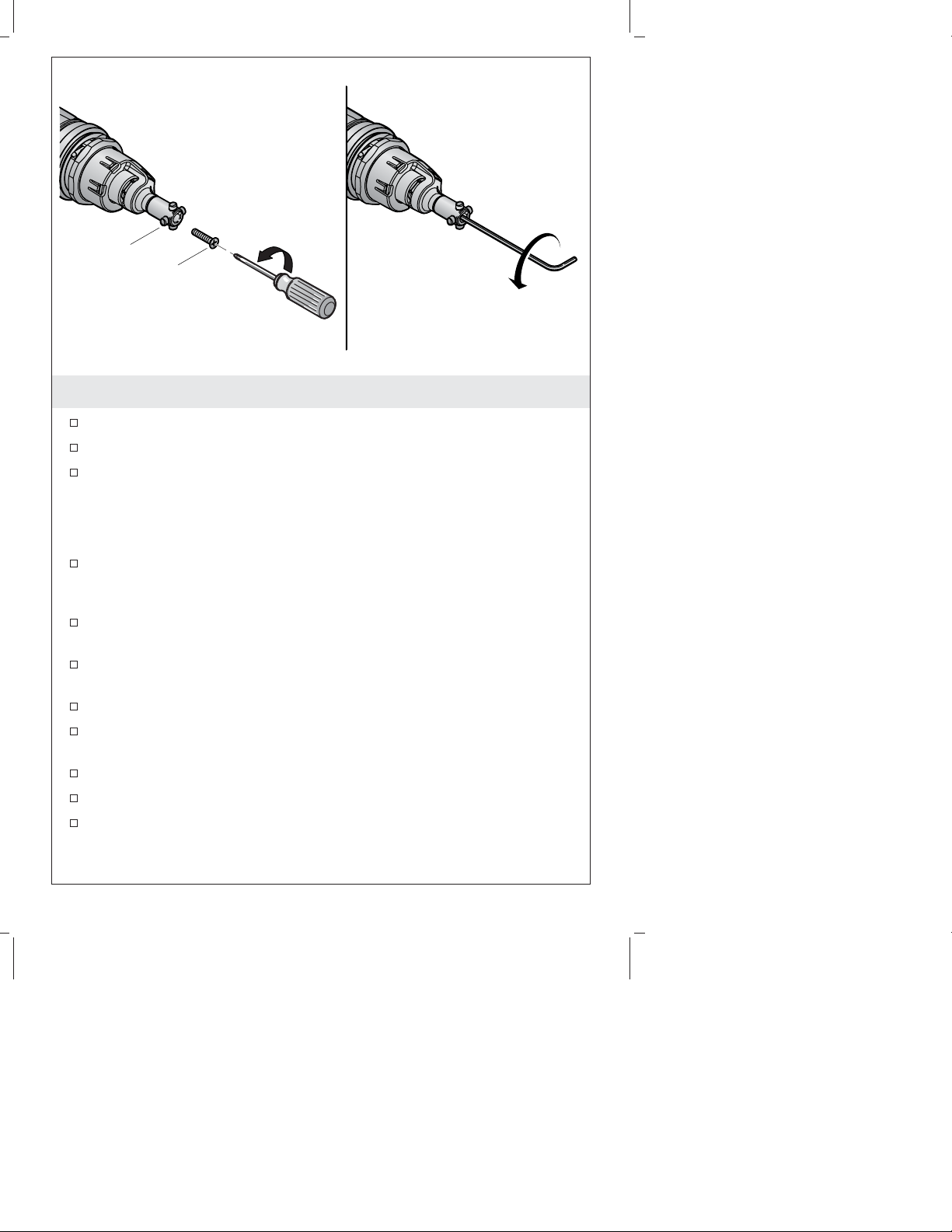

Maximum Hot Water Adjustment
Turn the valve off.
Remove the trim or mud guard if present.
Remove the stem screw. Do not remove the stem adapter.
NOTE: The spline adapter will most likely stay inside the stem
adapter. Do not remove the spline adapter from the stem if it does
not remain in the stem adapter.
Insert the provided 2.5 mm hex wrench into the center of the
stem. Make sure it fits snugly into the head of the hex screw at
the bottom of the stem.
Turn the hex screw clockwise to decrease the temperature,
counterclockwise to increase it.
Position the stem adapter on the stem and turn the water to full
hot.
Use a thermometer to determine the temperature of the water.
Repeat the adjustment with the hex wrench until the desired
temperature is attained.
Reinstall the screw and tighten.
Reinstall the trim.
Allow the water to flow for several minutes to stabilize the water
temperature.
Loosen and remove screw.
Do not remove stem adapter.
Screw
Turn counterclockwise to
increase temperature.
Stem
Adapter
1066046-5-B 8 Kohler Co.

Troubleshooting
This troubleshooting guide is for general aid only. For warranty
service, contact your dealer or wholesale distributor.
Symptoms Probable Cause/Recommended
Action
1. Only hot or cold water from
outlet. A. Inlet supplies are reversed. See ″Reversed Inlet Supplies″section
of the valve Installation Guide.
B. No hot water reaching shower
control.
C. Check filter screens for
blockage.
2. Fluctuating or reduced flow
rate. Normal function of thermostatic control when operating conditions
are unsatisfactory.
A. Check filter screens for flow
restriction.
B. Make sure that the minimum
flow rate is sufficient for supply
conditions.
C. Make sure that inlet
temperature differentials are
sufficient.
D. Service stops are not fully
threaded in. Rotate both service
stops until fully threaded.
E. Service stops are not fully open.
Open them all the way.
F. Check thermostatic performance;
renew thermostatic cartridge, if
necessary.
3. No flow from shower control
outlet. A. Check filter screens for blockage.
B. Hot or cold supply failure;
thermostat holding correct
shutdown function.
C. Flow control cartridge does not
work. Check and replace if
necessary.
D. Service stops are shut off.
Rotate both stops
counterclockwise.
4. Blend temperature drift. Indicates operating conditions
changed.
Kohler Co. 9 1066046-5-B

Troubleshooting (cont.)
Symptoms Probable Cause/Recommended
Action
A. Refer to symptom 2 above.
B. Hot supply temperature
fluctuation.
C. Supply pressure fluctuation.
5. Maximum blend temperature
setting too hot or too cold. A. Indicates incorrect maximum temperature setting; refer to the
″Adjust Temperature Settings″
section.
B. Refer to symptom 4 above.
6. Water leaking from the valve
body. Seal(s) worn or damaged.
A. Obtain service kit and replace
seal(s).
B. If leaking from around the
temperature spindle, replace the
thermostatic cartridge.
7. Flow knob or temperature
knob is stiff to operate. A. Impaired free movement of internal components. Remove the
trim faceplate and reinstall with
the drive features aligned as
directed in the installation guide.
B. Replace the valve cartridge.
8. Flow control handle does not
move. A. Remove the flow handle, rotate the flow control on the cartridge
clockwise to the ″OFF″position.
Turn it slightly counterclockwise
(about 5 degrees) and reinstall the
flow handle. Confirm the
temperature control is engaged
and test the operation of the
controls.
B. Replace the valve cartridge.
Lifetime Limited Warranty
KOHLER
®
Faucet Lifetime Limited Warranty
Kohler Co. warrants its Faucets* manufactured after January 1, 1997, to
be leak and drip free during normal residential use for as long as the
original consumer purchaser owns his or her home. If the Faucet
should leak or drip during normal use, Kohler Co. will, free of charge,
mail to the purchaser the cartridge necessary to put the Faucet in good
1066046-5-B 10 Kohler Co.

Lifetime Limited Warranty (cont.)
working condition. This warranty applies only to Kohler Faucets
installed in the United States of America, Canada or Mexico (″North
America″).
Kohler Co. also warrants all other aspects of the faucet or accessories
(″Faucet″)*, (except gold, non-Vibrant
®
, non-chrome finishes) to be free
of defects in material and workmanship during normal residential use
for as long as the original consumer purchaser owns his or her home.
This warranty applies only to Kohler Faucets installed in North
America. If a defect is found in normal residential use, Kohler Co. will,
at its election, repair, provide a replacement part or product, or make
appropriate adjustment. Damage to a product caused by accident,
misuse, or abuse is not covered by this warranty. Improper care and
cleaning will void the warranty**. Proof of purchase (original sales
receipt) must be provided to Kohler Co. with all warranty claims.
Kohler Co. is not responsible for labor charges, installation, or other
incidental or consequential costs. In no event shall the liability of
Kohler Co. exceed the purchase price of the Faucet.
If the Faucet is used commercially or is installed outside of North
America, or if the finish is gold, non-Vibrant or a painted or powder
coated color finish, Kohler Co. warrants the Faucet to be free from
defects in material and workmanship for one (1) year from the date the
product is installed, under Kohler Co.’s standard one-year limited
warranty.
If you believe that you have a warranty claim, contact Kohler Co.,
either through your Dealer, Plumbing Contractor, Home Center or
E-tailer, or by writing Kohler Co., Attn.: Customer Care Center, 444
Highland Drive, Kohler, WI 53044, USA. Please be sure to provide all
pertinent information regarding your claim, including a complete
description of the problem, the product, model number, color, finish,
the date the product was purchased and from whom the product was
purchased. Also include your original invoice. For other information,
or to obtain the name and address of the service and repair facility
nearest you, call 1-800-4KOHLER (1-800-456-4537) from within the USA
and Canada, and 001-877-680-1310 from within Mexico.
KOHLER CO. AND/OR SELLER ARE PROVIDING THESE
WARRANTIES IN LIEU OF ALL OTHER WARRANTIES,
EXPRESSED OR IMPLIED, INCLUDING BUT NOT LIMITED TO
THE IMPLIED WARRANTIES OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE. KOHLER CO. AND/OR
SELLER DISCLAM ALL LIABILITY FOR SPECIAL, INCIDENTAL
OR CONSEQUENTIAL DAMAGES. Some states/provinces do not
allow limitations of how long an implied warranty lasts or the
exclusion or limitation of such damages, so these limitations and
Kohler Co. 11 1066046-5-B

Lifetime Limited Warranty (cont.)
exclusions may not apply to you. This warranty gives the consumer
specific legal rights. You may also have other rights that vary from
state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
*Trend
®
faucets, MasterShowerTM tower, BodySpaTM systems and
components; WaterHavenTM tower, systems and components; TripointTM
faucets, Polished Gold, non-Vibrant and painted or powder coated
finishes, fittings; all items within the ″Fixture Related″section of the
Kohler Faucets Price Book, drains, Duostrainer
®
sink strainers,
soap/lotion dispensers; and faucets used in commercial settings, and
outside North America, are covered by Kohler Co.’s one-year limited
warranty.
**Never use cleaners containing abrasive cleansers, ammonia, bleach,
acids, waxes, alcohol, solvents or other products not recommended for
chrome. This will void the warranty.
1066046-5-B 12 Kohler Co.

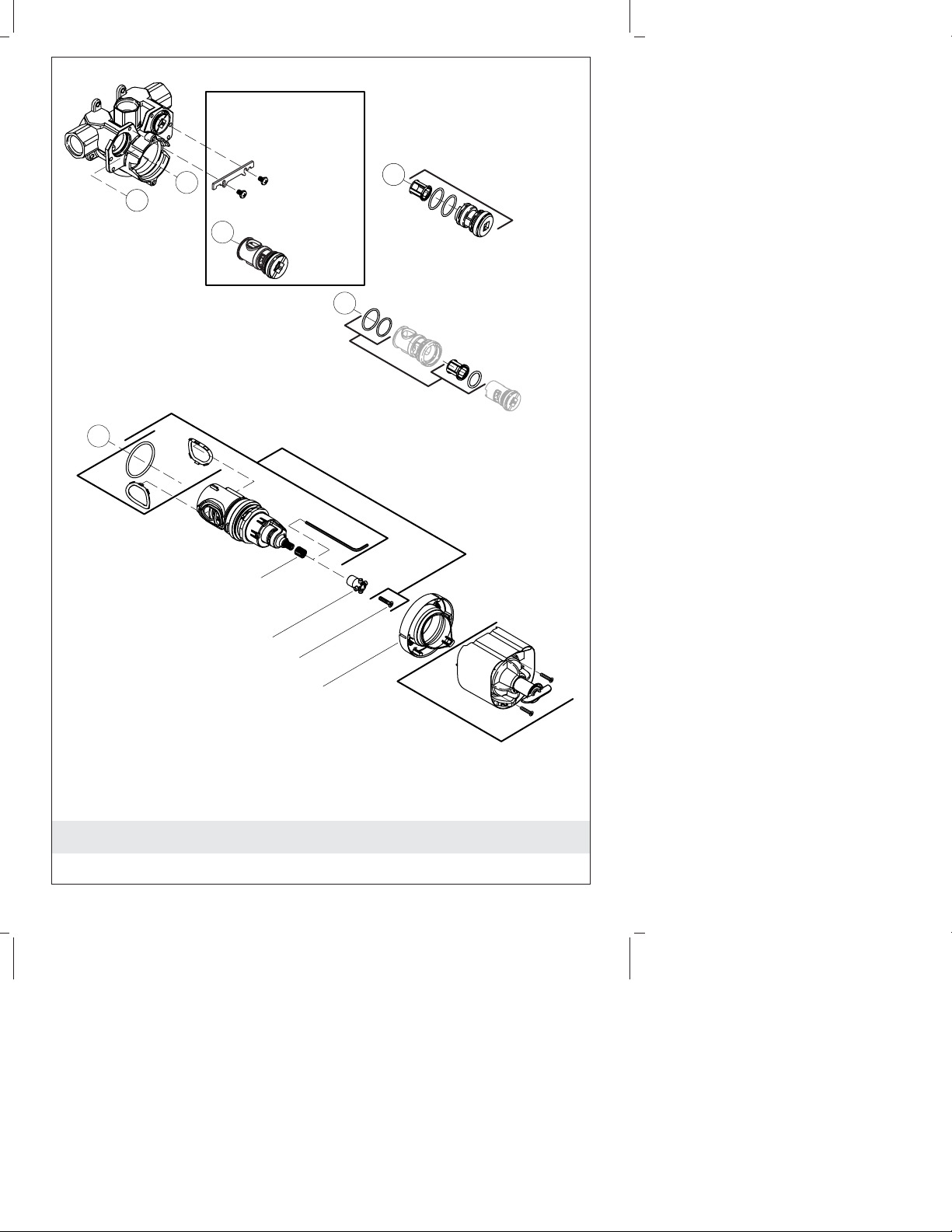

Service Parts
B
78125
Spline Adapter
1031782**
Stem Adapter
1089272
Temperature Adapter
1089280
Mud Guard
1089270
Cartridge
1089271
Seals
1089274
Stop Assembly
1089276
Screen Assembly
**Finish/color code must be specified when ordering.
Screw
1032960
B
A
A
B
(K-698-K)
(K-697-KS)
Seals (2 ea.)
1089278
B
See below
for seals kit.
Kohler Co. 13 1066046-5-B

Guide du propriétaire
Valve thermostatique concentrique
INSTRUCTIONS IMPORTANTES
À LIRE ET À CONSERVER POUR LE
CLIENT
AVERTISSEMENT : Risque de brûlures ou autres blessures
graves.
ATTENTION : Risque de brûlures. Ce dispositif a été calibré
en usine pour assurer une température maximale sécurisée.
Toute variation des réglages ou conditions d’arrivée d’eau de
celles de la calibration en usine pourrait augmenter la
température de décharge au-delà de la limite sécurisée et
présenter des risques de brûlures.
•Avant de commencer l’installation, l’installateur doit régler la
température maximale de l’eau de cette valve pour réduire au
minimum les risques de brûlures, ceci conformément à la norme
ASTM F 444.
L’installateur est responsable du réglage de la température maximale
de l’eau fournie par cette valve selon les instructions.
Cette valve répond aux exigences des normes ANSI A112.18.1 et
ASSE 1016, ou les dépasse.
S’il ne vous est pas possible de comprendre les instructions de réglage
de température dans ce document, veuillez contacter notre
département du service clientèle aux États-Unis. 1-800-4KOHLER.
Hors des États-Unis, veuillez contacter votre distributeur.
AVIS IMPORTANT : Veuillez remplir le coupon dans le guide du
propriétaire ainsi que sur l’étiquette de la valve. Conserver le guide du
propriétaire pour future référence.
•La limite de température maximum est calibrée de manière à ce
que la température de l’eau de sortie n’excède pas 120 °F (49 °C).
Kohler Co. Français-1 1066046-5-B

INSTRUCTIONS IMPORTANTES (cont.)
•Les conditions d’entrées calibrées en usine sont:
Pression d’eau chaude et d’eau froide = 45 psi (3,25 kg/cm
2
)
Température d’alimentation de l’eau chaude = 145° F (63° C)
Température d’alimentation de l’eau froide = 65° F (18° C)
•Si les conditions d’entrée diffèrent de celles de calibration en
usine, il peut être nécessaire de recalibrer la valve après
l’installation. L’installateur doit vérifier le débit mélangé de
température d’eau après installation, puis régler la valve selon
les instructions.
AVIS AUX PROPRIÉTAIRES! Ce dispositif a été pré-réglé par
_______________________ de _______________________________ pour
assurer une température maximale sécurisée. Toute modification de ce
réglage peut augmenter la température d’évacuation au-delà de la
limite considérée de sécurité et causer des brûlures.
Date: ______________
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la
compagnie Kohler reflète la véritable passion du design, d’artisanat,
d’art et d’innovation représentant la compagnie Kohler. Nous sommes
confiants que sa fiabilité et beauté surpasseront vos exigences les plus
élevées, vous satisfaisant pendant les années à venir.
Toute information contenue dans ce guide est basée sur l’information
la plus récente du produit disponible au moment de la publication. A
la compagnie Kohler, nous aspirons à remplir notre mission
d’améliorer le niveau de vie gracieux pour chaque individu affecté par
nos produits et services. Nous nous réservons le droit d’apporter des
modifications aux caractéristiques, aux emballages et à la disponibilité
des produits à tout moment, et ce sans préavis.
Kohler Co. Français-2 1066046-5-B

Fonctionnement de l’arrêt d’alimentation intégré
REMARQUE : Utiliser un carré d’entraînement de 3/8″ou une clé
hexagonale de 10 mm pour régler les arrêts.
Fermer les arrêts
Utiliser un carré d’entraînement de 3/8″ou une clé hexagonale
de 10 mm pour tourner les arrêts intégrés de 90° dans le sens
contraire des aiguilles d’une montre pour fermer les alimentations
d’entrée d’eau chaude et d’eau froide.
REMARQUE : Si l’arrêt intégré tourne mais l’anneau extérieur ne
tourne pas, serrer l’arrêt intégral fermement (dans le sens des
aiguilles d’une montre). Puis faire tourner dans le sens contraire des
aiguilles d’une montre. L’anneau extérieur doit alors tourner avec
l’arrêt intégré.
Confirmer que les arrêts sont fermés en utilisant le diagramme
ci-dessus.
Tourner le contrôle de débit vers la gauche pour libérer l’excès
d’eau.
Ouvert
Fermé
Arrêt intégré
Arrêt intégré
1066046-5-B Français-3 Kohler Co.

Fonctionnement de l’arrêt d’alimentation intégré (cont.)
La cartouche peut maintenant être retirée pour l’entretien ou le
remplacement.
REMARQUE : Conserver un chiffon à proximité pour recueillir
l’excès d’eau qui se vidange graduellement lors de la dépose de la
cartouche de la valve.
Dépanner les arrêts
REMARQUE : Conserver un chiffon à proximité pour recueillir
l’excès d’eau qui se vidange graduellement lors de la dépose de la
cartouche de l’arrêt.
Fermer l’eau chaude et froide à l’arrêt d’alimentation le plus
proche ou principal.
Vérifier que l’eau est en arrêt avant de continuer.
Pour les modèles avec barre de verrouillage, desserrer les deux
vis, glisser la barre de verrouillage jusqu’à ce qu’elle soit dégagée
des arrêts, et serrer les vis pour éviter que la barre de verrouillage
de glisser.
Utiliser un carré d’entraînement de 3/8″ou une clé hexagonale
de 10 mm pour retirer les arrêts.
Visser les nouveaux ensembles d’arrêt dans la valve et serrer.
Ouvrir les arrêts avec un carré d’entraînement de 3/8″ou une clé
hexagonale de 10 mm.
Desserrer les vis sur la barre de verrouillage et la glisser vers le
bas.
Serrer les vis.
Ouvrir les alimentations d’eau chaude et froide.
Vérifier s’il y a des fuites.
Kohler Co. Français-4 1066046-5-B

Entretien des filtres
Fermer l’alimentation d’eau.
Retirer la garniture.
Fermer les arrêts en suivant les directions de la section
précédente.
REMARQUE : Les modèles de 1/2″n’ont pas d’ensemble de
verrouillage, le modèle de 3/4″est illustré.
Insérer un tournevis carré de 3/8″ou une clé hexagonale de 10
mm dans l’arrêt approprié (chaud à gauche, froid à droite) et le
retirer.
Retirer l’ensemble de crépine en tournant vers la droite.
Nettoyer et remplacer l’ensemble de crépine selon la nécessité.
Pivoter le contrôle de débit de 90° vers la droite pour le fermer.
Installer la crépine à l’ensemble d’arrêt.
Réinstaller l’ensemble de crépine en le poussant et le tournant
vers la gauche.
Arrêt et crépine - Ensemble
Torsader vers la rainure.
Retirer la crépine.
1066046-5-B Français-5 Kohler Co.

Entretien des filtres (cont.)
Ouvrir les arrêts d’alimentation et vérifier s’il y a des fuites.
Réinstaller la garniture.
Kohler Co. Français-6 1066046-5-B

Vérifier la température maximale de l’eau
ATTENTION : Risque de blessures corporelles. Si la
température maximum est au-delà de 120°F (49°C) elle doit
être réinitialisée à 120°F (49°C) ou en-dessous pour minimiser
les risques de brûlures. Ne pas régler la température de l’eau
au-dessus de 120°F (49°C). Régler la température d’eau à cette
température ou en-dessous de la température diminuera le
risque associé de brûlures.
Ouvrir l’alimentation d’eau si ce n’est pas déjà fait.
Retirer le renfort en plâtre.
Ouvrir l’eau en position chaude maximum en tournant la poignée
vers la gauche jusqu’à son arrêt.
Laisser couler l’eau au-moins deux minutes.
Utiliser un thermomètre pour déterminer la température.
S’assurer que la température maximum est en dessous de 120°F
(49°C).
Tourner la température
vers la gauche pour
ouvrir le débit d'eau.
Tourner la température
vers la gauche au chaud.
Bouton d'arrêt
temporaire
1066046-5-B Français-7 Kohler Co.
