Kohler K-7744 User manual

Installation Guide
Deck and Wall-Mount Handle Kit
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K–7744 K–7751
113433-2-BB

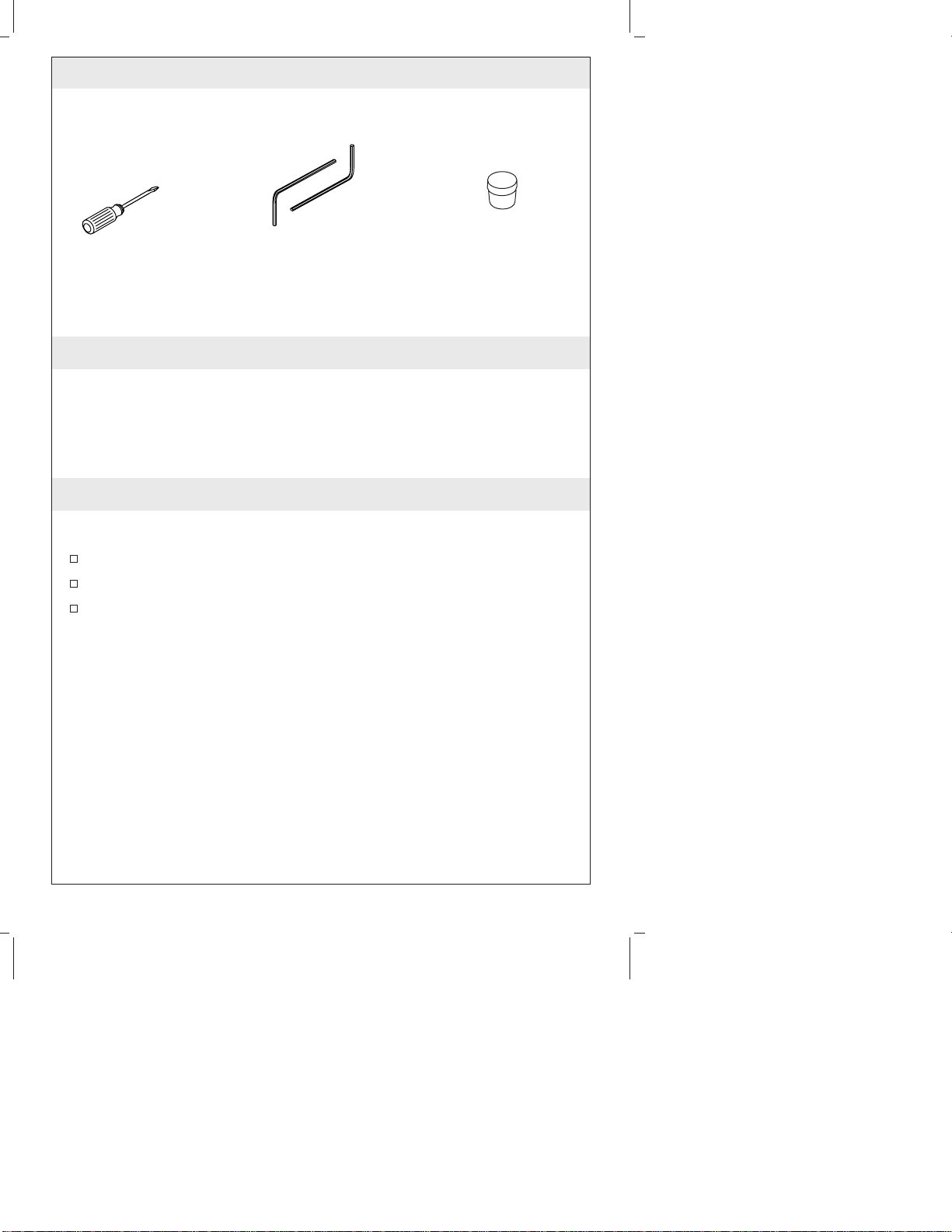

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
NOTE: One style of handle is shown in each installation type. The
same installation procedures apply to other handle styles.
Please read all instructions before you begin.
Observe all local plumbing and building codes.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Screwdrivers Hex Wrenches Plumbers
Putty
113433-2-BB 2 Kohler Co.

1. Install Deck-Mount Handles
Close the valves (hot = clockwise, cold = counterclockwise).
Install the washer into the escutcheon base.
Thread the escutcheon onto the valve body.
Install the spline adapter about halfway onto the valve stem
spline.
Press the handle loosely onto the spline adapter, and check the
alignment of the handle.
For further alignment, remove the handle, and reposition the
spline adapter on the valve stem until the handle alignment is
correct.
Secure the handle with the screw, and press the plug button in
place.
For vandal-proof configurations, insert the applicable red or blue
vandal-proof button, and secure it with the screw.
Repeat for the other handle.
Washer
Escutcheon
Screw
Valve Stem
Spline
Spline
Adapter
Handle
Assembly
Plug
Button Vandal-Proof
Button
(Red/Blue)
Vandal-Proof
Screw
Kohler Co. 3 113433-2-BB

2. Installing Wall-Mount Handle - With Stops
Position the escutcheon on the valve body.
Thread the escutcheon lock sleeve onto the valve body until it
contacts the escutcheon. The sleeve will hold the escutcheon in
place.
Install the spline adapter about halfway onto the valve stem
spline.
Partially install the handle to the spline adapter, and check the
alignment of the handle. Lever handles should point down.
For further alignment, remove the handle, and reposition the
spline adapter on the valve stem spline until the handle
alignment is correct.
Secure the handle with the screw, and press the plug button in
place.
For vandal-proof configurations, insert the applicable red or blue
vandal-proof button, and secure it with the screw.
Repeat for the other handle.
Escutcheon
Lock Sleeve
Escutcheon
Vandal-Proof
Button
(Red/Blue) Vandal-Proof
Screw
Plug
Button
Valve Stem Spline
Spline Adapter
Handle Assembly
Screw
113433-2-BB 4 Kohler Co.

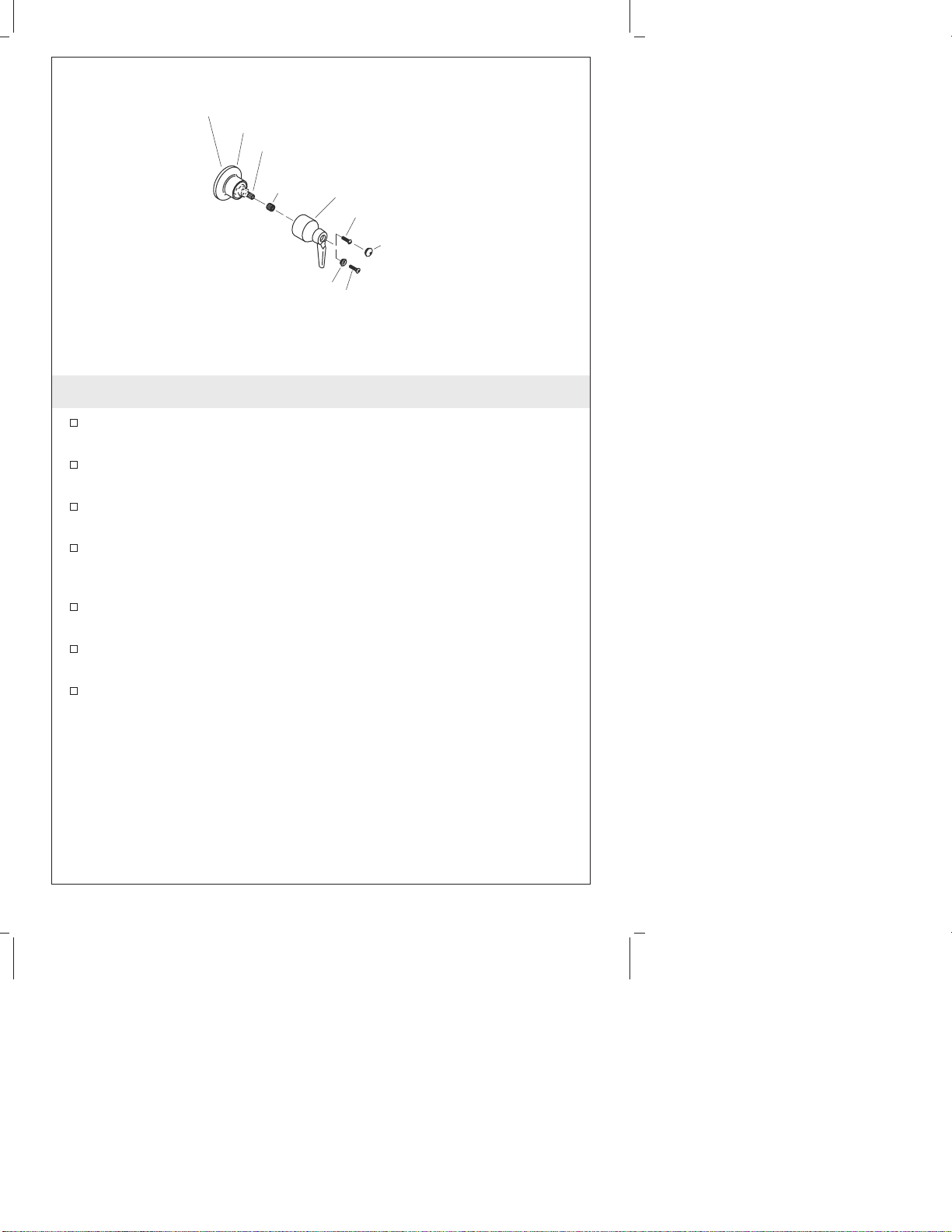

3. Installing Wall-Mount Handles - Without Stops
Install the washer into the base of the escutcheon, and thread the
escutcheon onto the valve body.
Install the spline adapter about halfway onto the valve stem
spline.
Press the handle loosely onto the spline adapter, and check the
alignment of the handle.
For further alignment, remove the handle, and reposition the
spline adapter on the valve stem spline until the handle
alignment is correct. Lever handles should point down.
Secure the handle with the screw, and press the plug button in
place.
For vandal-proof configurations, insert the applicable red or blue
vandal-proof button, and secure with the screw.
Repeat for the other handle.
Washer
Escutcheon
Screw
Valve Stem Spline
Spline
Adapter Handle
Assembly
Plug
Button
Vandal-Proof
Button
(Red/Blue) Vandal-Proof
Screw
Kohler Co. 5 113433-2-BB

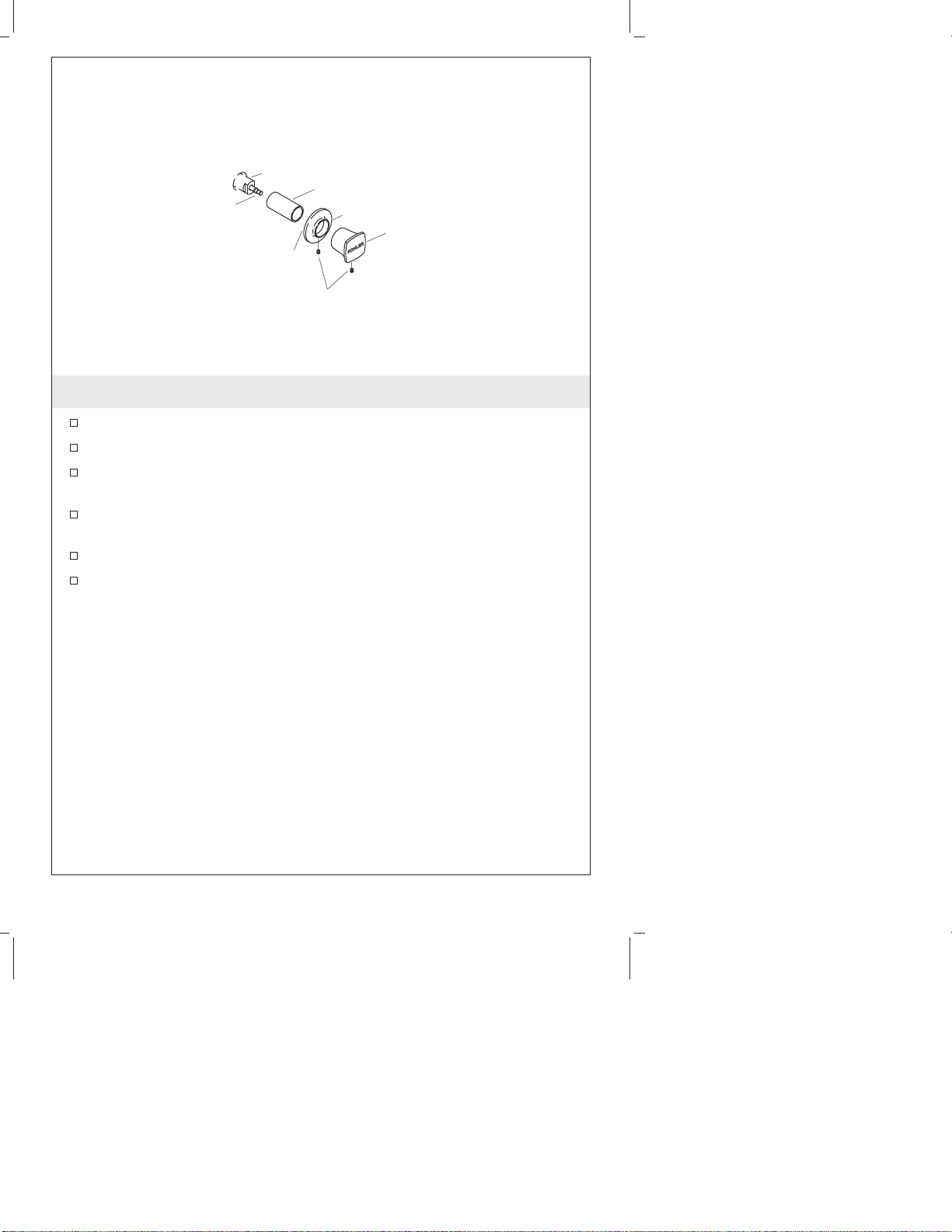

4. Installing the Diverter Handle
Remove the thread protector if it is installed on the diverter.
Thread the sleeve onto the diverter.
Apply a ring of plumbers putty or other sealant to the back of the
escutcheon according to the manufacturer’s instructions.
Slide the escutcheon onto the sleeve until it is tight against the
finished wall.
Tighten the setscrew.
Press the knob onto the diverter stem, and tighten the setscrew.
DiverterSleeve
Stem
Setscrews
Escutcheon
Knob
Apply Plumbers
Putty Here.
113433-2-BB 6 Kohler Co.

Guide d’installation
Kit de poignée à montage mural et sur
comptoir

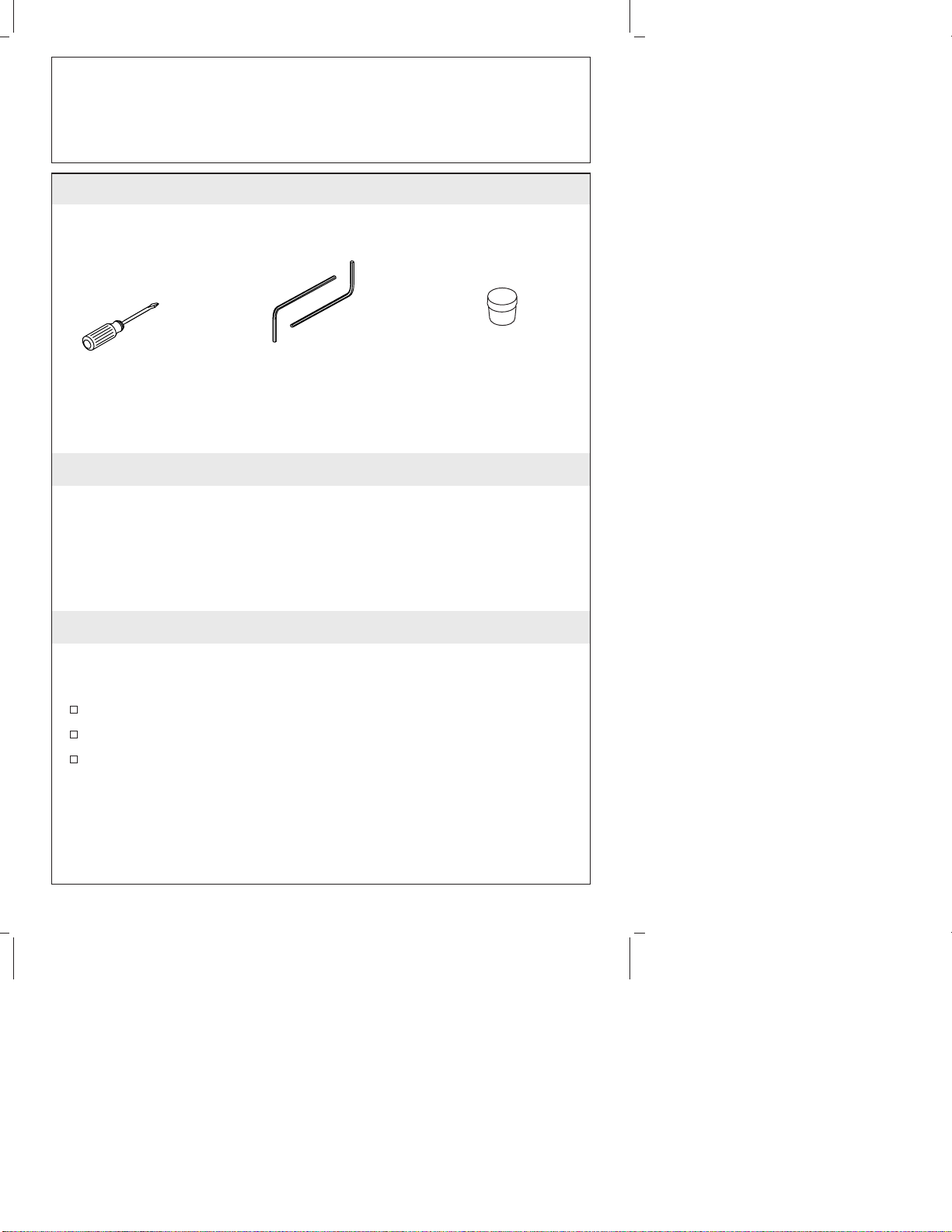

Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
REMARQUE : Un style de poignée est montré dans chaque type
d’installation. Les mêmes procédures d’installation s’appliquent à
d’autres styles de poignées.
Veuillez lire toutes les instructions avant de commencer.
Respecter tous les codes de plomberie et de bâtiment locaux.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Tournevis Clés hexagonales Mastic de
plombier
Kohler Co. Français-1 113433-2-BB

1. Installer les poignées montage sur comptoir
Fermer les valves (chaud = vers la droite, froid = vers la gauche).
Installer la rondelle dans la base de l’applique.
Visser l’applique sur le corps de valve.
Installer l’adaptateur à cannelures à moitié dans la cannelure de
la tige de valve.
Presser légèrement la poignée sur l’adaptateur à cannelures, et
vérifier l’alignement de la poignée.
Pour plus d’alignement, retirer la poignée et replacer l’adaptateur
à cannelures sur la tige de valve jusqu’à réaliser l’alignement
correct de la poignée.
Sécuriser la poignée à l’aide de la vis, puis presser le bouchon
capsule en place.
Pour des configurations anti-vandalisme, insérer le bouton
applicable rouge ou bleu, et le sécuriser avec la vis.
Répéter les procédures pour l’autre poignée.
Rondelle
Applique
Vis
Cannelure de
tige de valve
Adaptateur à
cannelures
Ensemble
de poignée
Bouchon Bouton anti-
vandalisme
(Rouge/Bleu)
Vis anti-
vandalisme
113433-2-BB Français-2 Kohler Co.

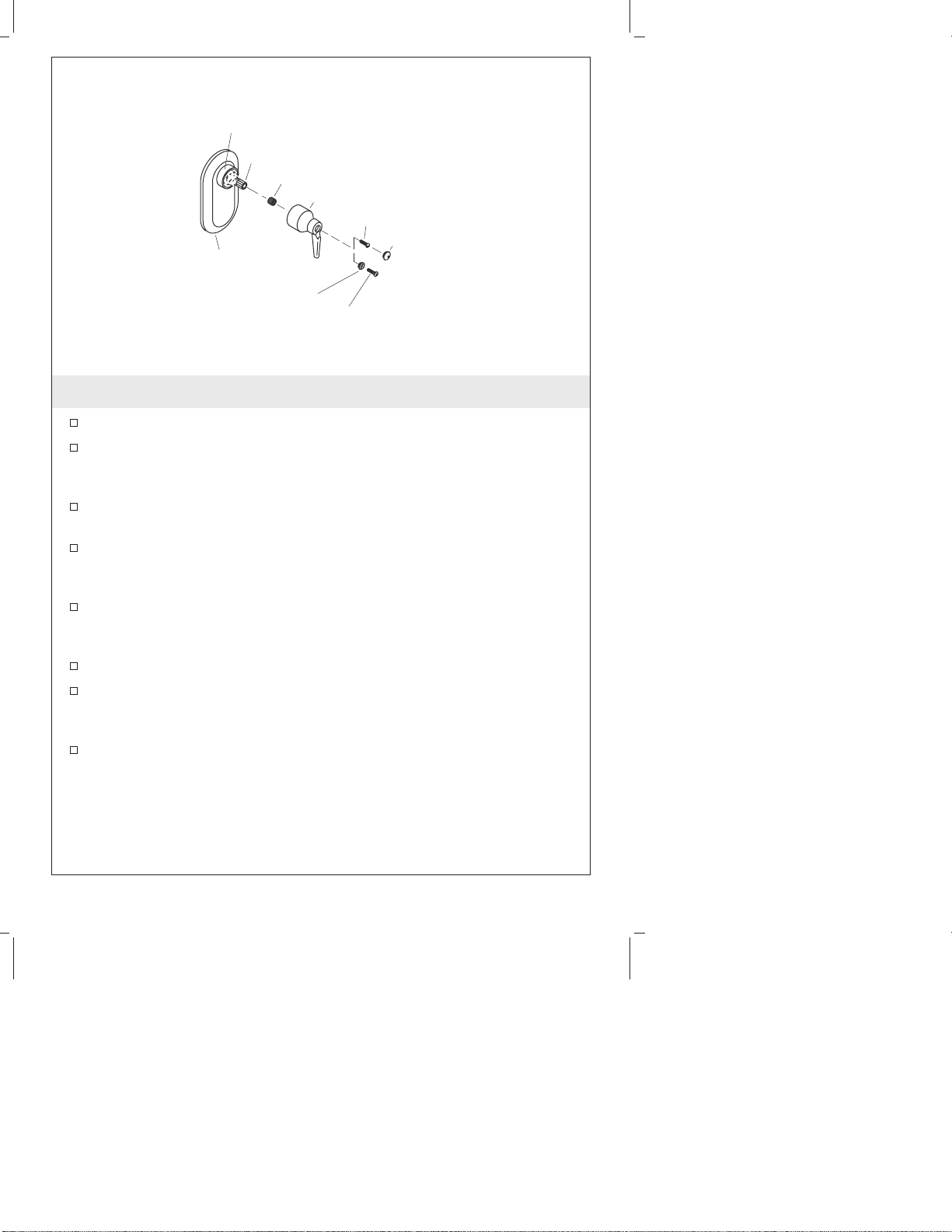

2. Installer les poignées à montage mural - Avec arrêts
Positionner l’applique sur le corps de la valve.
Visser le manchon de verrouillage d’applique sur le corps de
robinet, jusqu’au contact avec l’applique. Le manchon soutiendra
l’applique en place.
Installer l’adaptateur à cannelures à moitié dans la cannelure de
la tige de valve.
Installer partiellement la poignée sur l’adaptateur à cannelures, et
vérifier l’alignement de la poignée. Les poignées de levier
devraient pointer vers le bas.
Pour plus d’alignement, retirer la poignée et replacer l’adaptateur
à cannelures sur la tige de valve jusqu’à réaliser l’alignement
correct de la poignée.
Sécuriser la poignée à l’aide de la vis, puis presser le bouchon
capsule en place.
Pour des configurations anti-vandalisme, insérer le bouton
applicable rouge ou bleu, et le sécuriser avec la vis.
Répéter les procédures pour l’autre poignée.
Manchon de
verrouillage d'applique
Applique
Bouton anti-
vandalisme
(Rouge/Bleu) Vis anti-
vandalisme
Bouchon
Cannelure de tige de valve
Adaptateur à cannelures
Ensemble de poignée
Vis
Kohler Co. Français-3 113433-2-BB

3. Installer les poignées à montage mural - Sans arrêts
Installer la rondelle dans la base de l’applique, et visser cette
dernière dans le corps de valve.
Installer l’adaptateur à cannelures à moitié dans la cannelure de
la tige de valve.
Presser légèrement la poignée sur l’adaptateur à cannelures, et
vérifier l’alignement de la poignée.
Pour plus d’alignement, retirer la poignée et replacer l’adaptateur
à cannelures sur la tige de valve jusqu’à réaliser l’alignement
correct de la poignée. Les poignées de levier devraient pointer
vers le bas.
Sécuriser la poignée à l’aide de la vis, puis presser le bouchon
capsule en place.
Pour des configurations anti-vandalisme, insérer le bouton
anti-vandalisme applicable rouge ou bleu, et sécuriser avec la vis.
Répéter les procédures pour l’autre poignée.
Rondelle
Applique
Vis
Cannelure de tige
de valve
Adaptateur à
cannelures Ensemble
de poignée
Bouchon
Bouton anti-
vandalisme
(Rouge/Bleu) Vis anti-
vandalisme
113433-2-BB Français-4 Kohler Co.

4. Installer la poignée de l’inverseur
Retirer le protecteur fileté s’il est installé sur l’inverseur.
Installer le manchon sur l’inverseur.
Appliquer du mastic de plombier ou un produit semblable au dos
de l’applique selon les instructions du fabricant.
Glisser l’applique sur le manchon jusqu’à ce qu’il soit serré contre
le mur fini.
Serrer la vis de retenue.
Presser le bouton sur la tige de l’inverseur, puis serrer la vis de
retenue.
Inverseur
Manchon
Tige
Vis de
retenue
Applique
Poignée
Appliquer
du mastic
de
plomberie.
Kohler Co. Français-5 113433-2-BB

Guía de instalación
Juego de manija mural o sobre cubierta
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
NOTA: Se ha ilustrado un estilo de manija en cada tipo de
instalación. Los mismos procedimientos de instalación se aplican a
otros estilos de manijas.
Lea estas instrucciones atentamente antes de comenzar.
Cumpla con todos los códigos locales de plomería y de
construcción.
La empresa Kohler se reserva el derecho de modificar el diseño
de la grifería sin previo aviso, tal como se especifica en la lista de
precios.
Destornilladores Llaves hexagonales Masilla de
plomería
Kohler Co. Español-1 113433-2-BB

1. Instale las manijas de montaje sobre la cubierta
Cierre las válvulas (agua caliente=aladerecha, agua fría=ala
izquierda).
Instale la arandela en la base del chapetón.
Enrosque el chapetón en el cuerpo de la válvula.
Instale el adaptador de ranura aproximadamente a la mitad de la
ranura en la espiga de válvula.
Presione ligeramente la manija en el adaptador de ranura y
verifique la alineación de la manija.
Para volver a alinearla, retire la manija y coloque de nuevo el
adaptador de ranura en la espiga de la válvula hasta que la
manija esté alineada correctamente.
Fije la manija con el tornillo y presione el tapón en su lugar.
Para las configuraciones antivandálicas, inserte el tapón
antivandálico correspondiente, ya sea azul o rojo, y fíjelo con el
tornillo.
Repita esta operación con la otra manija.
Arandela
Chapetón
Tornillo
Ranura de
la espiga
de válvula
Adaptador
de ranura
Montaje
de manija
Tapón Botón
antivandálico
(rojo/azul)
Tornillo
antivandálico
Kohler Co. Español-2 113433-2-BB

2. Instale las manijas murales - con llaves de paso
Coloque el chapetón sobre el cuerpo de la válvula.
Enrosque la manga de acoplamiento del chapetón en el cuerpo de
la válvula hasta que haga contacto con el chapetón. La manga
sostendrá al chapetón en su lugar.
Instale el adaptador de ranura aproximadamente a la mitad de la
ranura en la espiga de válvula.
Instale parcialmente la manija en el adaptador de ranura y
verifique la alineación de la manija. Las manijas de palanca deben
apuntar hacia abajo.
Para volver a alinearla, retire la manija y coloque de nuevo el
adaptador de ranura en la espiga de la válvula hasta que la
manija esté alineada correctamente.
Fije la manija con el tornillo y presione el tapón en su lugar.
Para las configuraciones antivandálicas, inserte el tapón
antivandálico correspondiente, ya sea azul o rojo, y fíjelo con el
tornillo.
Repita esta operación con la otra manija.
Manga de acoplamiento
del chapetón
Chapetón
Botón
antivandálico
(rojo/azul) Tornillo
antivandálico
Tapón
Ranura de la espiga
de válvula
Adaptador de ranura
Montaje de manija
Tornillo
113433-2-BB Español-3 Kohler Co.

3. Instale las manijas murales - sin llaves de paso
Instale la arandela en la base del chapetón y enrosque el chapetón
en el cuerpo de la válvula.
Instale el adaptador de ranura aproximadamente a la mitad de la
ranura en la espiga de válvula.
Presione ligeramente la manija en el adaptador de ranura y
verifique la alineación de la manija.
Para volver a alinearla, retire la manija y coloque de nuevo el
adaptador de ranura en la espiga de la válvula hasta que la
manija esté alineada correctamente. Las manijas de palanca deben
apuntar hacia abajo.
Fije la manija con el tornillo y presione el tapón en su lugar.
Para las configuraciones antivandálicas, inserte el tapón
antivandálico correspondiente, ya sea azul o rojo, y fíjelo con el
tornillo.
Repita esta operación con la otra manija.
Arandela
Chapetón
Tornillo
Ranura de la
espiga de válvula
Adaptador de ranura
Montaje de manija
Tapón
Botón
antivandálico
(rojo/azul) Tornillo
antivandálico
Kohler Co. Español-4 113433-2-BB

4. Instale la manija del desviador
Retire el protector de roscas si está instalado en el desviador.
Enrosque la manga en el desviador.
Aplique una tira de masilla de plomería u otro sellador en la
parte posterior del chapetón según las instrucciones del
fabricante.
Deslice el chapetón por la manga hasta que esté bien ajustado
contra la pared acabada.
Apriete el tornillo de fijación.
Coloque la perilla sobre la espiga del desviador y apriete el
tornillo de fijación.
Desviador
Manga
Espiga
Tornillos de fijación
Chapetón
Perilla
Aplique masilla
de plomería.
113433-2-BB Español-5 Kohler Co.

113433-2-BB

113433-2-BB

113433-2-BB

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2004 Kohler Co.
113433-2-BB
